Как сделать упор для ворот
Упор для ворот гаража от ветра. Он же стопор, он же фиксатор )
Сделать самому или заказать?
Предлагаю вашему вниманию изделия собственного производства.
Штука удобная и надёжная. Как ни странно, но в гололёд тоже работает.
Кому не охота делать самостоятельно или просто нет времени, предлагаю приобрести. Вам останется только поставить, занимает по времени минут 20. Если без перекура, то за 10 минут управитесь. Крепёж в комплекте.
Цена комплета из 2-х штук с учётом скидки по промокоду всего 760 р., длинные 950 р. за пару. Может и дешевле, бывают скидки на определённый цвет (на сайте всё указано будет).
Доставка по России от 220 р.
Кому интересно переходите в магазин, там можете всё посмотреть и заказать.
Задавайте вопросы по почте, телефону +7 (928) 6222210 или здесь. Надеюсь эта информация будет вам полезной. Скидка 5% по промокоду DRIVE2. Успехов вам!
Как всё начиналось.
Давным-давно арендовал гараж, а на воротах стояла подобная конструкция, мне она очень нравилась. Шли месяцы и я замечал, как мучаются соседи по гаражам, подпирая ворота, кто чем может. Лопаты, канистры, деревяшки, гири. Большего всего мне нравилось наблюдать за человеком, который каждое утро выносил по два аккумулятора, а потом заносил, и вечером делал это снова)
Захотелось помочь людям и заработать, что было в приоритете уже не помню. Но сделать радость для другого человека и получить за это благодарность, уж поверьте очень приятно.
Началось исследование рынка и разных конструкционных способов решения этой задачи. Сделал несколько разных вариантов, в том числе и с применением сварки. Понял, что слишком трудоёмко выходит.
Забросил я эту идею. Но вдруг, пришло озарение. Переварив всю информацию, взятую от промышленных образцов, от самоделкиных, в том числе и с нашего форума, кстати всем спасибо, был собран опытный предсерийный экземпляр)))
Начал распространять по своему гаражному кооперативу, люди были в восторге. По ходу дела, устранял недостатки конструкции, и совершенствовал производственный процесс.
Захотел распространять свои изделия по всей России. Сделал самостоятельно интернет-магазин, было интересно, правда времени пришлось потратить достаточно, чтобы каждая буква и строка выглядела так, как мне хотелось. Чтобы всем было приятно пользоваться моим сайтом.
Качеством своей работы доволен. Уверен и вы останетесь довольны. Ворота ветром не закроет.
Упор для ворот гаража от ветра: стопоры своими руками, фото и видео
Упор для ворот чаще всего устанавливается на распашные конструкции. Распашные ворота идеально выполняют свою основную задачу, но у них есть один значительный недостаток – склонность самостоятельно закрываться при любом порыве ветра. Не допустить этого помогут упоры для гаражных ворот.
Люди, которые не осознали важность установки фиксаторов створок, могут, как и раньше, подпирать ворота любым предметом, находящимся рядом. Но лучше потратить немного времени и самостоятельно изготовить качественный фиксатор, который прослужит долгие годы. Также можно приобрести упор на рынке или в специализированном магазине.
Особенности упоров
Главное назначение фиксатора – служить определенного рода защелкой при открытом состоянии створок. В рабочем состоянии фиксатор не дает возможности ветру закрыть ворота. Стержень упирается в землю, фиксируя створку.
Во время закрытия стопор поднимается вверх и не препятствует свободному въезду автомобиля.
Сегодня торговая сеть магазинов «Леруа Мерлен» предлагает купить упор для ворот DMX 8822 или стопор 250х14 мм ST250. Эти фиксаторы ворот от ветра изготавливаются в Китае. Изделия отличаются лишь длиной упорного стержня. Цена изделий начинается от 550 руб.
Распашные и откидные ворота могут оборудоваться врезными электромагнитными или электромеханическими замками (популярные производители: Came, Cisa, Nice. Цена – от 8 тыс. руб.), а также автоматической системой открытия створок.
Плюсы автоматических распашных ворот:
Минусы автоматического электропривода:
Фото распашных ворот можно посмотреть ниже.
Стопоры
Это самый простой упор для гаражных ворот, и он отлично подходит для створок с обшивкой из дерева или профнастила. Принцип работы напоминает обычный шпингалет, но этот упор намного больше по размеру. При этом данное устройство не изготавливается серийно и его не всегда можно купить в магазине, но такой стопор для гаражных ворот можно изготовить самому.
Для чего предварительно необходимо подготовить:
Откидные упоры для ворот имеют следующую схему изготовления:
Данное устройство «антиветер» имеет значительный недостаток – зимой трубу под штырь может замести снегом. В этом случае ее нужно будет откапывать, что может занять много времени. Чтобы избежать этой проблемы, теоретически можно ее не устанавливать, но штыри при этом обязаны быть с острыми краями.
Также данная конструкция является недостаточно надежной.
Упоры на карабинах
Это, скорей всего, самый бюджетный упор для распашных ворот. Для изготовления необходимо подготовить чертеж и требуемые материалы:
Также потребуется электродрель со сверлом необходимого диаметра и герметик. Непосредственно процесс изготовления не сложен, схема следующая:
У специалистов работа по обустройству фиксатора для ворот гаража занимает не более получаса. Для эффективного использования этого упора можно закрепить скобы одновременно и на стену гаража, и на поверхность земли. Так крючки смогут цепляться за определенные крепления с учетом ситуации. Единственный недостаток конструкции – дешевый вид, но для многих это не играет значительной роли.
Фото стопора представлено ниже.
Крюк-фиксатор
С этим ограничителем также не возникнет проблем при изготовлении, причем он имеет более презентабельный вид. Чтобы сделать стопор для ворот, будут необходимы:
Стопор изготавливается следующим образом:
Способ довольно эффективный. Эта конструкция «антиветер» может выдерживать значительные нагрузки и вес ворот, но для подстраховки лучше всего одновременно использовать засов и стопор-крюк.
Фиксатор с пружиной и собачкой
Перед тем как сделать этот фиксатор, следует подготовить необходимые материалы. Для данной работы понадобятся:
Сделать упоры своими руками можно, соблюдая пошаговую инструкцию:
Фиксатор-ловушка без пружины
Антиветры можно собрать без пружины. Для этого необходима толстая металлическая пластинка, выгнутая с одной части и закрепленная к выгнутому концу рукояти. К нижней части пластинки нужно приварить металлический прут. Далее он вставляется в установленные в земле скобы.
Следует не забывать, что нормальная работа упора обеспечивается, если прямая сторона пластины длинней и тяжелей выгнутой. Только в этом случае пластина сможет опуститься благодаря своему весу.
После этого ровная часть опускается, а затем поднимется сторона с приваренной ручкой. Вследствие этого калитка ворот фиксируется. Чтобы закрыть створки, необходимо только опустить ручку.
Подробную инструкцию, как изготовить и установить антиветры, можно посмотреть на видео.
Нужно учесть
Во время выбора фиксатора учитывают месторасположение соседних гаражей. Не всем может понравиться, когда сосед начнет цеплять крюк за его ворота или надежно закрепленный ангарный замок.
Изделия заводского производства очень плохо могут удерживать тяжелые конструкции. Их нельзя использовать для массивных ворот в склад или производственный цех. Для этого больше подойдет дверная конструкция для входа в гараж.
Подводя итог
Вероятно, многие автомобилисты наблюдали ситуацию, когда ворота неожиданно сами закрывались из-за сильного ветра. Это может привести к повреждению машины и даже травме владельца автомобиля.
Чтобы не допустить подобных последствий, лучше всего установить фиксатор.
При этом можно легко изготовить стопор или упор для распашных ворот своими руками, поскольку вариантов существует большое количество. Фиксаторы не регламентируются ГОСТом, все зависит только от находящихся подручных материалов и фантазии владельца гаража.

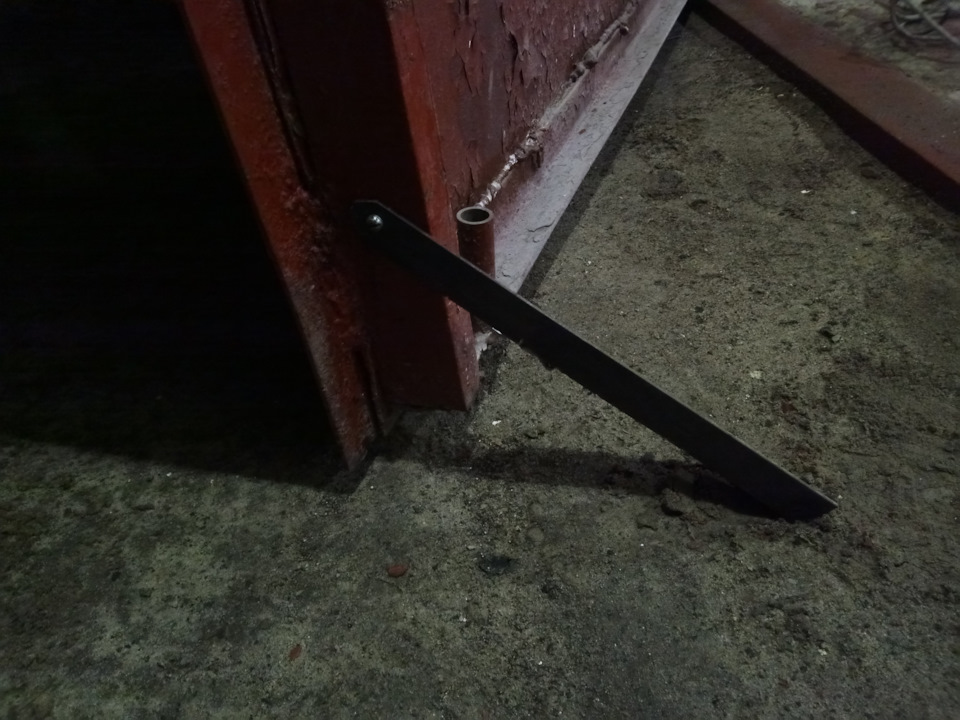

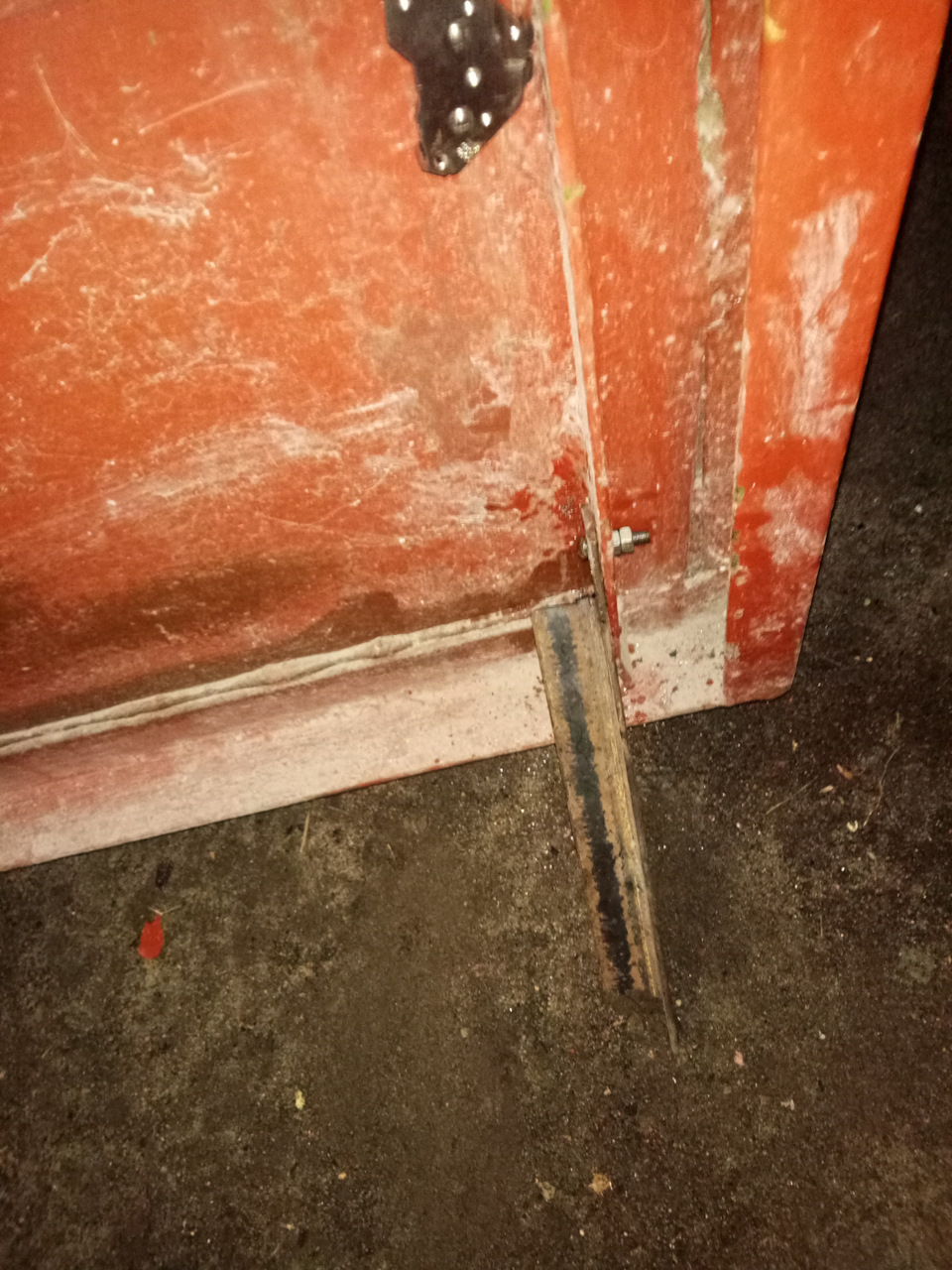

НА СКОРУЮ РУКУ!Упоры для Гаражных Ворот
просто решил выложить это сюда) конечно же это шляпа, но что-то же в этом есть? И Так❗️ Возникла идея сделать упоры для гаражных ворот. решил сделать любые упоры, чтобы ворота не закрывало ветром. каждый раз подсовывать кирпичи надоело! получилась шляпа! всё же с функционалом! ЗАТО ПО БЫСТРЕНЬКОМУ!

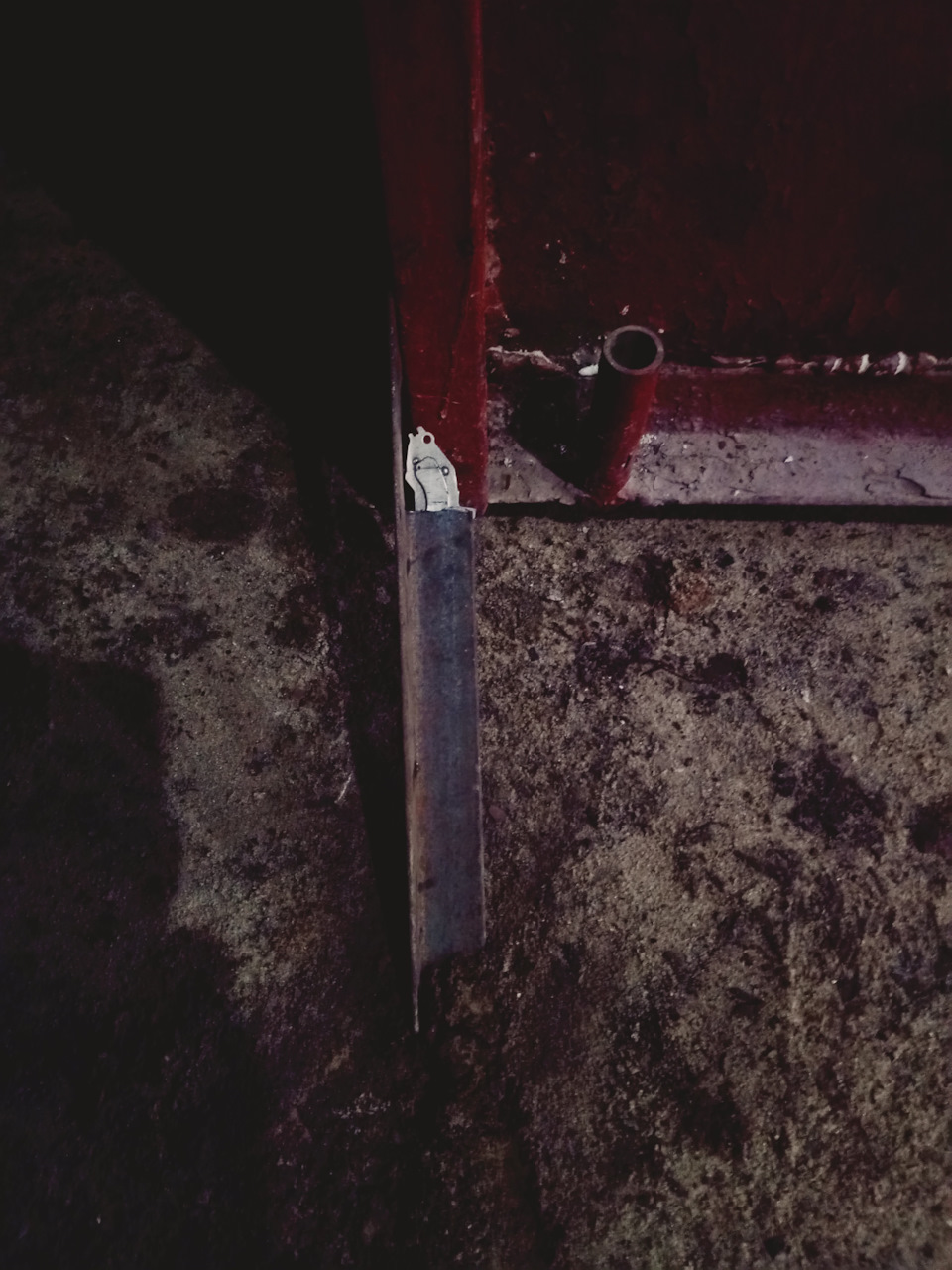

✅ уголки держат магниты извлеченные из жесткого диска.
Комментарии 31
Фиксация в двух положениях за счет пружины.
у меня вместо пружины — магнит. всё устраивает! что было из того и сделал. Цена вопроса: 0 рублей так сказать.

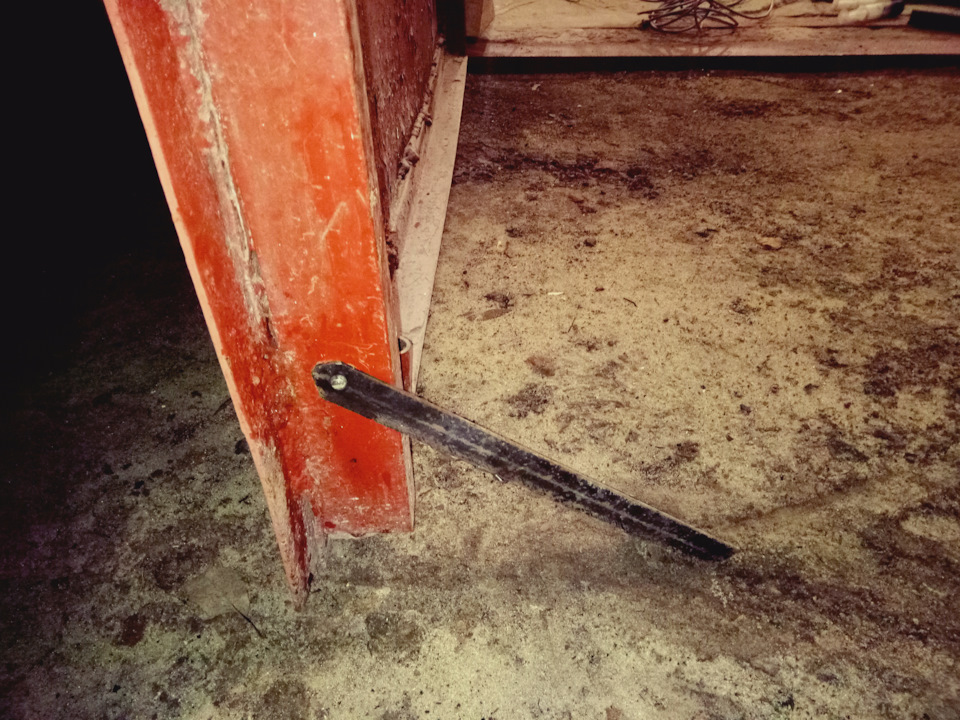

Пружина прижимает упор к земле.

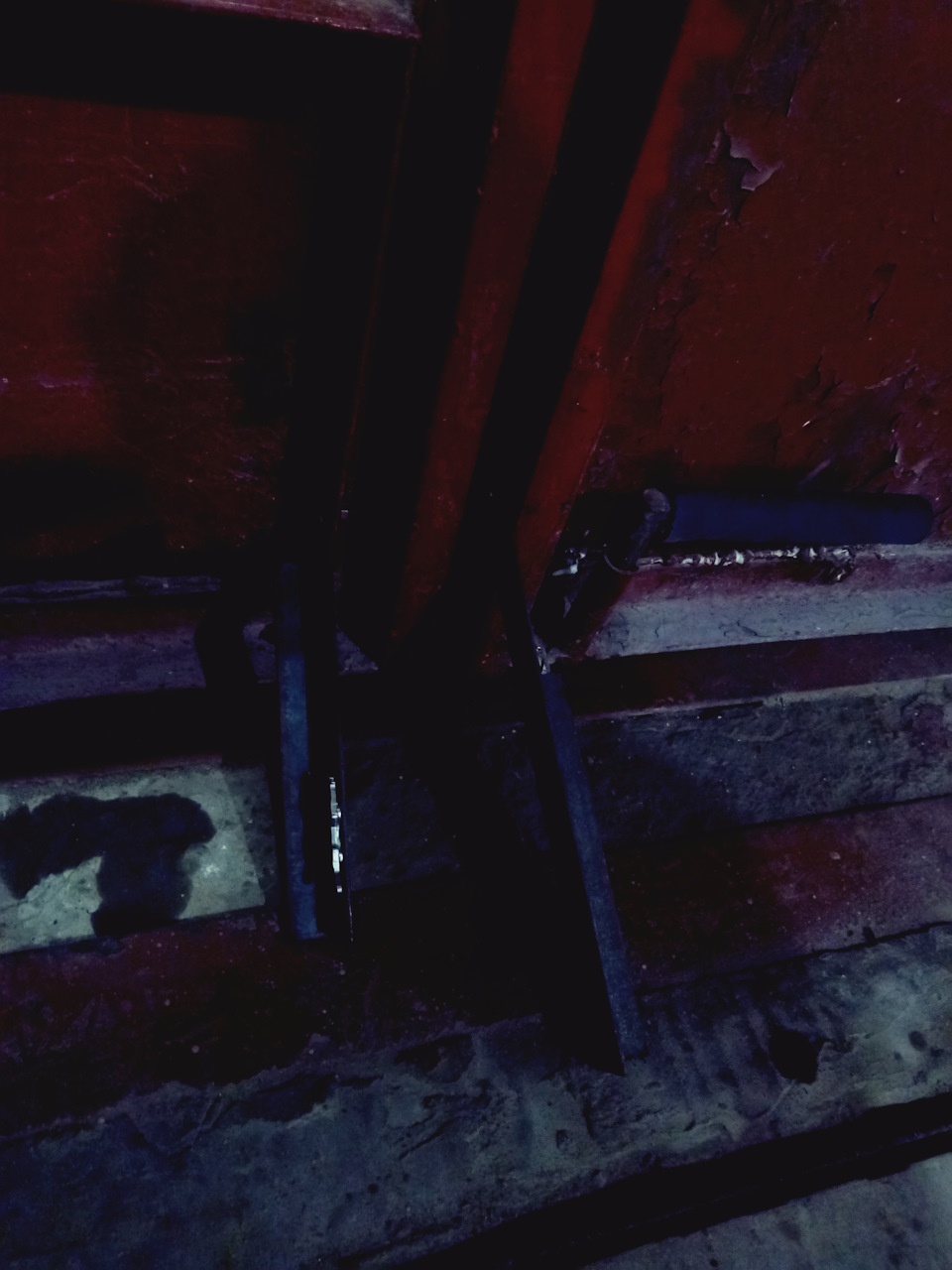

Мои упоры, пользуюсь больше 10 лет, ниразу воротину не открыло и не закрыло, просто, надежно и быстро. www.drive2.ru/c/2927762/
Все что сделано своими руками, достойно уважения. Вот ещё вариант на заметку. На пружинках. Ворота не захлопнутся, но могут открыться дальше.
Главное, чтоб створка с петель не поднялась на этом архимедовом рычаге при хорошем ветре. А ежели ветер с другой стороны, счетчик на стене? Моё www.drive2.ru/c/571222405104536321/
счетчик выше ворот. и сами ворота очень тяжелые! даже ломом пробовал вообще с петель ни снять. на всю они не открываются упрутся в выступ грунта. а цепочка там нужна по метру, а то и больше с каждой стороны.
а что? тоже инстаграмм.
зачем лишнее городить? в низу ворот — направляющая для круглого штыря.
О как. А я бревно использую, надо тоже пост запилить.
Ладно надо спать. Сегодня на работу. Удачи в модернизации ворот
😲 шикардос. Два уголочка на двух болтиках — 10 фоток и видео.
фото было больше. пришлось отсеять)
Зря, для такого изобретения — ну минимум 11 нужно и тему смазки болта раскрыть😏 как и чем смазывал — дозировка, когда планируешь повторно смазать

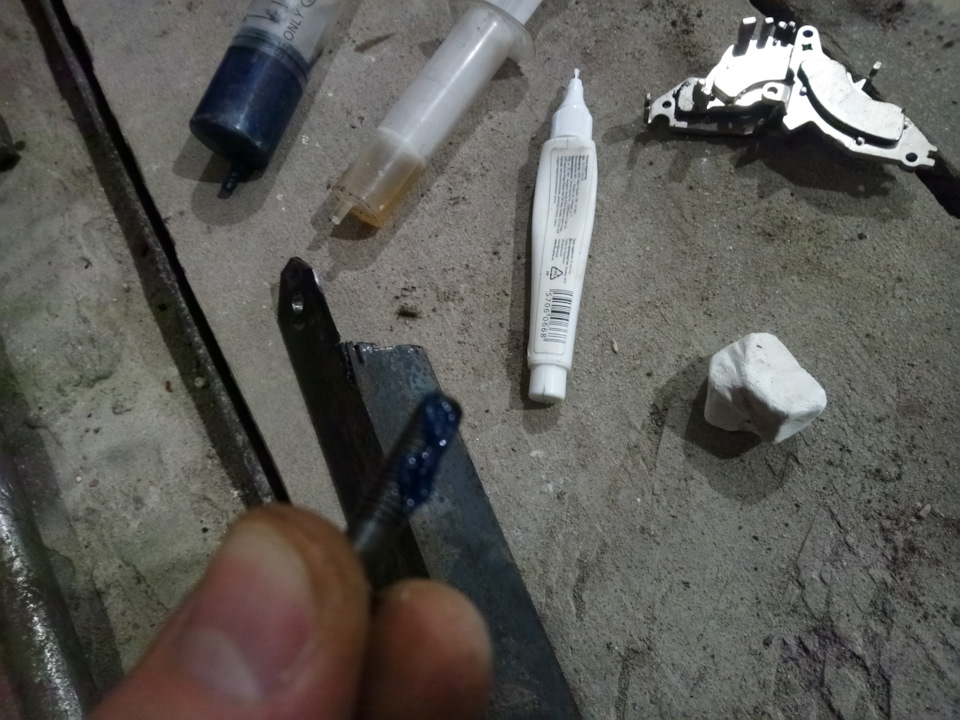

смазка там не спроста) вдруг вздумается переделать)
Да не, не стоит — законтрогаил конкретно, к чему переделки. Ну если только к ним, электропривод подвести — чтоб не нагибаться
была мысль. сверху ролик, внизу веревочка крепится к уголку, и стоишь как обычно дергаешь за веревочку, уголок поднимается. а дальше по трезвой ни как)
Ну надо привести себя в тоже состояние и доделать, по любому с верёвочкой лучше😎 Это конечно не электро и не с пульта, но всё же механизация
пока так. лучше чем кирпичи.

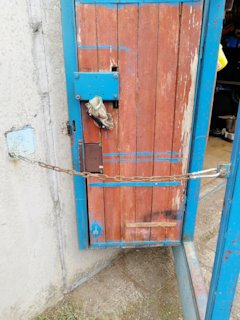

Лучше и проще цепочки на воротах и крючков в стене не придумано. И надёжнее.
у меня от соседей по бокам выступы, на всю! ворота открыть не получится! поэтому способ, про который вы пишите мне не подходит.
А если не получается, а у тебя фиксация только в сторону своего гаража — ветер дунул посильнее в сторону любого из соседей. А он там стоит😂 к воротам подошёл. Или на время машину оставил, около ворот. Нда,
там выступы из грунта между гаражами. — соседям ни чего не угрожает) фиксируется теперь всё четко!
А если сосед бугорок перейдёт, идя к тебе поздороваться или что-то спросить. А тут ему воротами в лоб😅 он ведь так может и забыть зачем шёл, или вовсе куда
Лучше и проще цепочки на воротах и крючков в стене не придумано. И надёжнее.
Придумано 🙂 Загнутая арматура вместо цепочки. Тогда только со стеной сдвинется.
Упор для ворот гаража от ветра: делаем стопоры своими руками
Сплошное полотно гаражных и въездных ворот имеет большую парусность, от ветра створка захлопывается или открывается. Чтобы не получить травму и не повредить стоящую рядом машину, необходимо установить упор для ворот. Упор зафиксирует створку в нужном положении и не позволит ей свободно закрываться. Готовые стопоры для ворот можно приобрести в магазине и сделать самостоятельно.
Особенности упоров
Назначение стопоров – служить своеобразной задвижкой в открытом состоянии створок ворот. В рабочем положении упоры для гаражных ворот не позволяют ветру закрыть створку. Стержень упирается в грунт, фиксируя на месте раму. При закрывании упорный механизм поднимается и не мешает свободному движению. Магазины предлагают упор для ворот DMX 8822 350 мм и аналогичную конструкцию с коротким стержнем 250х14 мм st250.
Обе модели выпускаются в Китае компанией Domax. Отличаются только длиной упора.
Механизмы состоят из следующих элементов:
Скоба представляет круглую пластину, согнутую П-образно. Внутрь ее вставлена трубка толщиной 14 мм. К П-образной пластине она крепится болтом, выполняющим роль оси вращения. Пружина закреплена в месте прилегания скобы к двери и зафиксирована на трубке упора. На нижнем конце штыря надета резиновая накладка. В нерабочем состоянии ножка поднимается и удерживается пружиной. Упоры выпускаются с размером штыря 350 мм и 250 мм. Последняя модель с коротким штырем, дверная.
Пружинный стопорный механизм
По аналогии с готовыми моделями делается самодельный упор для гаражных ворот. Он под углом упирается в землю, не позволяя закрыться створке ворот от ветра.
Готовые антиветры имеют красивый вид, покрытие под позолоту. Их можно установить за считанные минуты. Стоимость покупки менее 500 руб. Благодаря резиновым накладкам, ножки не царапают пол и не скользят по грунту.
Самодельные стопорные конструкции для ворот гаража выглядят хуже, но прочнее покупных и способны выдержать большие нагрузки. Их можно приваривать к металлическим рамам.
Схема монтажа на ворота гаража
Покупные, а также большинство самодельных упоров не дают створке закрыться. Если ворота открыты не полностью, то ветер может распахнуть их.
Модели фирмы DMX для распашных ворот не выдерживают сильных порывов ветра и скользят по поверхности асфальта и бетона.
Стопоры
Стопоры имеют простую конструкцию. Они представляют собой вертикально установленный засов, и больше всего подходят для желающих сделать упоры своими руками. По принципу действия это шпингалет. Он прочно удерживает распашные и откатные ворота.
Идея размещения стопора в форме засова
Для изготовления понадобится прут, пластина и труба.
Стопор должен заходить в трубу не менее, чем на 150 мм, в районах с сильным порывистым ветром желательно на 200–220 мм. Откатные ворота могут фиксироваться в двух крайних положениях. Для этого под один прут забивается две трубы. Одновременно в закрытом положении стопор дополнительно удерживает сплошное полотно откатной створки от опрокидывания порывами ветра.
Достоинство стопоров в прочной и надежной фиксации ворот. Модель простая. Даже не владеющие сваркой легко смогут понять, как сделать стопор или упор для распашных ворот своими руками, зафиксировав все болтами. Стопор можно использовать и для фиксации, как запор или упор, если выход из гаража с калиткой.
Фиксатор распашных ворот
Недостаток стопоров в возможности фиксировать распашные ворота только в одном положении, или приходится забивать несколько труб.
Отверстия под штырь постоянно будут забиваться грязью.
Упор-стопор
Упор антиветер, по конструкции напоминающий китайский, который свободно можно купить. Цена на него в магазине составляет 300–400 руб. Конструкция откидных упоров для ворот изготавливается своими руками.
Такие модели отлично справляются с порывами ветра
Вариант для владеющих сваркой.
Схема обычной конструкции
В пластине делаются отверстия под саморезы для монтажа на полотно. При открывании стопор скользит по земле и срабатывает как реверс, упираясь в землю, если ветер попробует закрыть створку.
Изделие в собранном виде
Чтобы в нерабочем положении стопор не мешал, его подтягивают к полотну пружиной. Для этого делают длинную пластину, примерно 150 мм. Трубу приваривают внизу. Вверху закрепляют один конец пружины, второй – на прут, приблизительно на 80 мм ниже оси вращения его в трубе.
Упор-фиксатор для ворот: какой купить и как сделать своими руками
Самый популярный тип ворот в нашей стране — распашные. Они просты в конструкции и надежны. Но приходится учитывать один важный момент: если распашные ворота не зафиксировать в открытом положении, от порыва ветра они могут захлопнуться. Если в проеме стоит машина, то створка явно оставит вмятину. А если на ее пути окажется человек, травма может быть очень серьезной. Поэтому в конструкции должен быть присутствовать упор для ворот. Конструкции могут быть самыми разными. От элементарных крючков, приваренных к створкам, до электромеханических или магнитных фиксаторов.
Механический воротный стопор: виды
Механические стопоры или фиксаторы для ворот относятся к категории самых простых и дешевых. Они популярны не только из-за этого. Еще потому, что ломаться, по сути, нечему. Это пара-тройка металлических деталей. Металл тоже не вечен, но если что-то и сломается, то замена займет минимум времени. Сделать и заменить можно все самому, своими руками, притом без сложных и дорогих инструментов.
Упор, фиксатор, стопор — это недорогие, но функциональные дополнения для распашных ворот
Проще простого — крючок на створках и ответные петли
Самый простой способ зафиксировать распашные ворота в открытом состоянии — использовать металлический крючок. По сути дела — это хорошо многим знакомый дверной крючок. На уровне земли, в стене или на столбе должны быть петли или скобы, за которые этот крючок будете цеплять.
Один из самых простых фиксаторов для ворот в открытом состоянии — крючок с ответными петлями
Это, пожалуй, самый дешевый и простой способ закрепить открытые распашные ворота. И крепить можно на любой высоте. Идеально, если есть возможность закрепить на уровне пояса. И держаться будет створка хорошо, и фиксировать/откидывать крючок будет просто.
В чем недостаток? В том, что петли не всегда есть где закрепить — не возле всех ворот есть столбы или стены. Можно, конечно, даже в бетонную или грунтовую площадку перед въездом вбить/забетонировать петлю, приварив ее к штырю. А крючок прикрепить внизу, за нижнюю часть створки. Но петлю надо будет «откапывать», очищать, что не всегда легко и просто сделать. Особенно в дождь или зимой найти под снегом и льдом. Второй момент — вам придется наклоняться, чтобы зафиксировать и освободить. Тоже не всех эта перспектива радует.
Если вам понравилась идея с крючком, но хочется большей надежности, можете использовать стяжки. Они есть с петлей с одной стороны и крюком с другой. В чем их плюс (кроме надежности) — легко подстраиваются под требуемую длину/высоту.
Есть еще один вариант установки крюка для фиксации створок в открытом положении — прикрепить в верхней части створки (см. чертеж на рисунке выше). Можно на петле, можно — на металлическом уголке. На воротной раме закрепить ответную часть уголка с отверстиями. Уголок располагаем так, чтобы одна из полочек была свободной и находилась чуть выше края рамы. В этой полочке можно насверлить отверстия под крючок. Перемещая крюк, можно регулировать угол открытия створки. Чем длиннее ответный уголок, тем больше положений может иметь воротная створка. Ту же конструкцию можно использовать как ограничитель открывания створок.
Простой упор для ворот: две петли и засов, подпружиненный вертикальный засов
Если фиксировать надо нетяжелые створки или калитку, есть простое устройство, которое состоит из двух петель и металлического прута. Тут все просто. Надо выбрать способ фиксации петель и уровень, на котором их следует прикрепить. На стержень надо с одной стороны наварить упор — поперечину или шарик. Работает все элементарно: совмещаете петли, продеваете фиксатор. Все, упор для ворот в работе.
Удержать створки в открытом или закрытом состоянии можно при помощи двух петель и металлического штыря
Второй вариант на правом фото выше — он хорошо подойдет для вариантов с металлическим каркасом. Потребуется приварить дополнительную планку, которая будет находиться на расстоянии 20-30 см от одной из сторон рамы. Далее сверлятся отверстия, через которые будет проходить стержень. Металлический стержень для пружинного упора должен быть примерно в 2,5 раза длиннее, чем расстояние между поперечинами. Также нужна пружина длиной равной расстоянию между поперечинами.
Запор для калитки или ворот — один из вариантов
Сборка упора для ворот происходит на месте. Верхнюю часть стержня сгибаем под небольшим углом. Нужна будет сварка и небольшой кусок металла — для стопора. Еще требуются две шайбы. Стержень вводим в первое верхнее отверстие. С нижней стороны надеваем шайбу, продеваем пружину, еще одна шайба и продеваем край стержня через нижнее отверстие. Длину надо отрегулировать так, чтобы можно было застопорить створку. Снова-таки надо примерять на месте. Затем приварите небольшой кусок металла выше края верхней поперечины. Вот и все, упор для ворот готов.
Если сварки нет, допустимо использовать болт. В стержне можно просверлить отверстие, нарезать резьбу и вкрутить болт. Можно использовать трубку, а не стержень. Тогда надо просверлить в отмеченном месте сквозное отверстие, вставить болт, с другой стороны накрутить гайку.
Имеет смысл использовать фиксатор резьбовых соединений, чтобы надежно зафиксировать гайку на болте.
Фиксатор резьбовых соединений 1NEW
Вертикальный засов для ворот
Еще один простой и дешевый способ фиксации ворот в открытом и закрытом положении — использовать обычный или подпружиненный засов. Вот только ставят его вертикально, штырем вниз. В землю, площадку забивают/бетонируют ответную трубку. Она должна иметь больший диаметр, чем диаметр стержня засова. И больше, как минимум, вполовину.
Стопорные штыри для ворот — классика жанра
Недостатки упоров такого типа все те же: чтобы опустить засов, надо попасть в трубку. А она может быть засыпана снегом, залита грязью, прятаться в траве. Вести «раскопки» надо согнувшись, так же как и фиксировать ворота. Придется и еще раз нагнуться — чтобы освободить засов и закрыть ворота. В общем, дешево, но не слишком удобно.
Уловитель-защелка для створки распашных ворот или калитки
Избавиться от лишних наклонов позволяет чуть более сложная модель с пружиной. Иногда такой упор для ворот называют «уловитель». Потому что он, действительно, «ловит» створку и фиксирует ее. Есть магазинные варианты. Например, Gah Alberts (на фото ниже). Существуют как в вертикальном (напольном), так и горизонтальном (для крепления уловителя на стену или столб) исполнении.
Уловитель/защелка для створки ворот вертикального и горизонтального монтажа
Уголок-петля с окошком для крюка уловителя крепится на створке внизу, сам уловитель — на стене или на площадке перед воротами. Когда ворота открываются, уголок приподнимает подвижный крючок. Он имеет скругленную форму, что способствует легкому движению. Когда створка открылась настолько, что петля оказалась за пределами крюка, он (крюк) падает, захватывая петлю и не давая возможности обратного хода. Чтобы освободить створку, надо ногой нажать на «кнопку». Крючок приподнимется, защелка откроется.
Самодельный подпружиненный фиксатор-уловитель
Удобный уловитель можно сделать самому — конструкция несложная. Нужны кусок профильной (квадратной) трубы, металлическая полоса, пружина. Желательно иметь сварочный аппарат, но все можно сделать на болтовых соединениях.
Самодельный упор-уловитель. Хорошо работает, нет необходимости наклоняться или часто чистить
Стойку делаете из профильной трубы. Сечение трубы тем больше, чем тяжелее створка. В варианте на фото упор просто забит в грунт, но можно сделать вариант для крепления к бетонной площадке или к стене. При изготовлении важно правильно определить высоту, на которой требуется крепить подвижную поперечину. Ее верхний край должен находиться на 1 см ниже края «улавливаемой» створки.
Особенности изготовления
Длина пластины-уловителя выбирается произвольно. Но слишком короткой не делайте — будет жесткий ход.
Самодельный уловитель для распашных ворот: чертеж
Обратите внимание, что пластина-уловитель может быть расположена как плашмя (фото выше), так и на ребро (чертеж выше).
Если пластина расположена плашмя, с одной стороны заготовки, под небольшим углом, приварите отрезок той же полосы длиной около 10 см. Именно этот отрезок будет «захватывать и стопорить створку. Возможно, после испытаний, придется его делать больше или (что более вероятно) меньше.
С другой стороны пластины-уловителя, ближе к краю, делаете отверстие под крепление пружины. Длину и усилие пружины подбираете «по месту». От ее свойств зависит эффективность и степень жесткости работы всего устройства. Также жесткость можно менять, изменяя место крепления пружины на поперечине. Так что можно заранее насверлить несколько отверстий. Так, при испытании, сможете подобрать требуемый «режим» захвата.
К вертикальной стойке пружину можно крепить по-разному. Любой из способов подойдет. Выбор зависит от ее параметров.
Теперь надо собрать конструкцию. Под установку поперечины надо сделать в стойке вертикальный пропил. Высотой он в 2,5 раза больше чем ширина поперечины. По ширине пропил примерно в 1,5 раза шире ее толщины. В центре разреза делаем отверстие под установку болта, который будет осью движения. Сборка занимает пару минут. Основное — закрепить пружину.
Откидной упор для гаражных ворот: простая эффективная конструкция
В гараже за красотой мало кто гонится — тут более важна функциональность. Наиболее простой и эффективный метод фиксации створки ворот — обычный упор из подручных материалов. Как правило, упор делают из металлической полосы, трубки или профильной трубы малого сечения. Могут приспособить уголок с небольшими полочками. Для того чтобы упор хорошо фиксировал створку и не сдвигался под порывами ветра, его край заостряют.
Простой и достаточно надежный упор для ворот в гараже или на въезде
Крепить можно как к самой створке (первое и третье фото выше), так и к раме ворот (фото выше по центру). Тут также нужна пружина (можно поставить и две, по обеим сторонам упора), которая будет удерживать устройство в рабочем или «закрытом» состоянии. Место крепления пружины на стержне выбирайте при изготовлении. Тут требуется найти компромисс: чтобы было не слишком тяжело откидывать упор, но и достаточно жестко, чтобы не двигались ворота. В общем-то, конструкция простая и все видно на фото.
Ограничитель для ворот
Распашные ворота могут открываться на большой угол. Конкретно угол открывания зависит от петель и способа их установки. И далеко не всегда эта их способность во благо. Сильно толкнув створку, вы можно повредить то, что находится рядом: стену, машину, нанести травму людям и домашним животным и т.д. Для удобного использования въезда, вполне достаточно чтобы створки открывались на 90° или, возможно, чуть больше. Чтобы ворота не открывались слишком широко и используют ограничитель для ворот. Иногда встречается название ограничитель хода или движения ворот, боковой упор или ограничитель.
Распашные ворота — это не только петли и створки. Для нормального функционирования нужны еще и стопоры/упоры
Воротные ограничители хода
В самом простом случае ограничить угол открывания ворот может колышек или металлический стержень, воткнутый в землю. На стержень лучше натянуть кусок резинового шланга. Это очень экономные варианты, эстетически они не слишком привлекательны. Более презентабельные можно купить. В магазинах и на «железных» рынках есть самые разные конструкции воротных ограничителей. Обычно это металлическая пластина с отверстиями для крепежа, на которой зафиксированы резиновые цилиндры. Есть ограничители для крепления на вертикальных и горизонтальных поверхностях.
Стопор или ограничитель хода для распашных ворот
Конструкции очень просты. Если имеете сварку и некоторый опыт работы с ней, можно нечто подобное сварить. Проблема может возникнуть из-за отсутствия подходящих резиновых деталей. Но они продаются отдельно под названием «ограничители хода откатных ворот». А немного изменив конструкцию, можно обойтись и без цилиндра. Нужно сделать площадку ограничителя в нужной плоскости. На нее можно будет наклеить пару слоев толстой резины. Эффект будет примерно одинаков.
Ограничители для фиксации в закрытом состоянии
С тем же названием есть другая группа устройств. Это ограничители для распашных ворот при закрытии. Нужны они обычно для въездных ворот без порога. Могут быть использованы для калиток.
Один из вариантов стопора-упора для закрытых ворот. Обратите внимание, что выступающая часть имеет округлую форму — так меньше вероятность зацепиться ногой и упасть
Чтобы закрытые створки не висели в воздухе, в месте их останова монтируют небольшие подставки, на которые края створок опираются. Это снимает излишнюю нагрузку с петель, повышает стабильность при ветре.
Виды стопоров для закрытых распашных ворот
Специалисты часто называют этот стопор центральным или срединным, а те, что располагаются по бокам — боковыми. Есть они разной высоты, ширины и формы. Размеры исчисляются в сантиметрах. Высота самого упора в высокой точке — порядка 4-6 см. Так что створки должны быть пригнаны отлично.
Пружинный упор и стопор надежно зафиксируют створки ворот в закрытом состоянии
Можно нечто подобное сделать самому? Почему нет? В простейшем случае можно поставить металлический уголок на небольшой подставке. Но он слишком «торчит», что может стать причиной травм. Можно набрать самодельный воротный стопор из металлических пластинок разного размера. Собрать можно при помощи сварки или на болтах.
