Как сделать усилитель для наушников

Усилитель для наушников. Конструкция выходного дня

Собираем аудиофильский усилитель для наушников, класс «А», быстро, дешево, сидя на кухне и всего за полдня.
Если так случилось, что наушники плохо играют при подключении к компу или ноуту, то виновата в этом ваша звуковая карта, которая в этом компе или ноуте установлена. Происходит это от того, что она слабенькая, и не все достаточно низкоомные уши она может вытянуть. Способов исправить это есть. Например, можно взять другие наушники, которым будет пофиг от чего играть. Поменять звуковую карту. Или, собрать внешний усилитель.
Когда я с этим столкнулся, то решил идти по второму пути. Поискал схему. Отдавалось предпочтение простой конструкции, так как я не аудиофил, меня устроила бы любая. Нашел в интернете (здесь) простую схему, решил собрать. Схема простая, как валенок. Два транзистора, горстка резисторов, конденсаторов и вот оно, счастье. С этим усилителем мои наушники раскрылись полностью, скрипка зазвучала еще более противнее, чем она может звучать, звуки флейты стали воздушные, песочек пропал, басы стали отчетливее, верха стали божественные, камерная музыка (особенно, «Мурка») зазвучала совсем иначе.

Теперь в сторону розовые ощущения, переходим к описанию схемы, и обходу подводных камней, на которые нашла коса в процессе реализации этой схемы. Хотя, на первый взгляд их и не должно было быть.
Схема:

На схеме два канала (мы же хотим стерео, да?). Канала совершенно идентичные.
Чуть крупнее схема одного канала:

Из плюсов — собрать можно из любого мусора, которые есть в коробочке с радидетальками. Транзистор 2N5401 можно смело заменить на любой маломощный P-N-P, хоть КТ3107, выходной SC4794 на КТ805, КТ819. Резисторы R7R8 — одноваттные, можно поставить один на 33Ом, но мощностью 2Вт, резистор R9 — 0.5 Вт. Остальные резисторы — любые, что есть под рукой. Схема из исправных деталей требует простейшей настройки тока покоя VT2 подстроечным резистором. Сделать это просто, нужно выставить ровно половину на коллекторе VT2 от напряжения питания схемы — в случае питания от 12 вольт, нужно выкрутить 6 вольт на коллекторе выходного транзистора. Все остальное сделает закон Ома. После прогрева, возможно, придется повторить эту процедуру. Все, настройка завершена.

Теперь про подводные камни. У меня был один всего. С номиналами, которые указаны на схеме (с сайта источника), у меня не получалось отрегулировать на коллекторе 6 вольт, минимум, что можно было выжать — это 7-8. Выйти из положения можно либо увеличением сопротивления подстроечного резистора до 100кОм, либо уменьшением резистора R1 (и такого же во втором канале) до 1кОм. Я поставил R1 на 1кОм, так как не было в наличии подстроечника на сотку кОм.

К недостатку класса «А» стоит отнести крайне низкий КПД, который проявляется в достаточно сильном нагреве выходных транзисторов, поэтому радиатор необходим, при чем от слова «однозначно». Но при работе на маломощную нагрузку низким КПД можно пренебречь, мы же не 100 Ватт раскачивать собираемся.

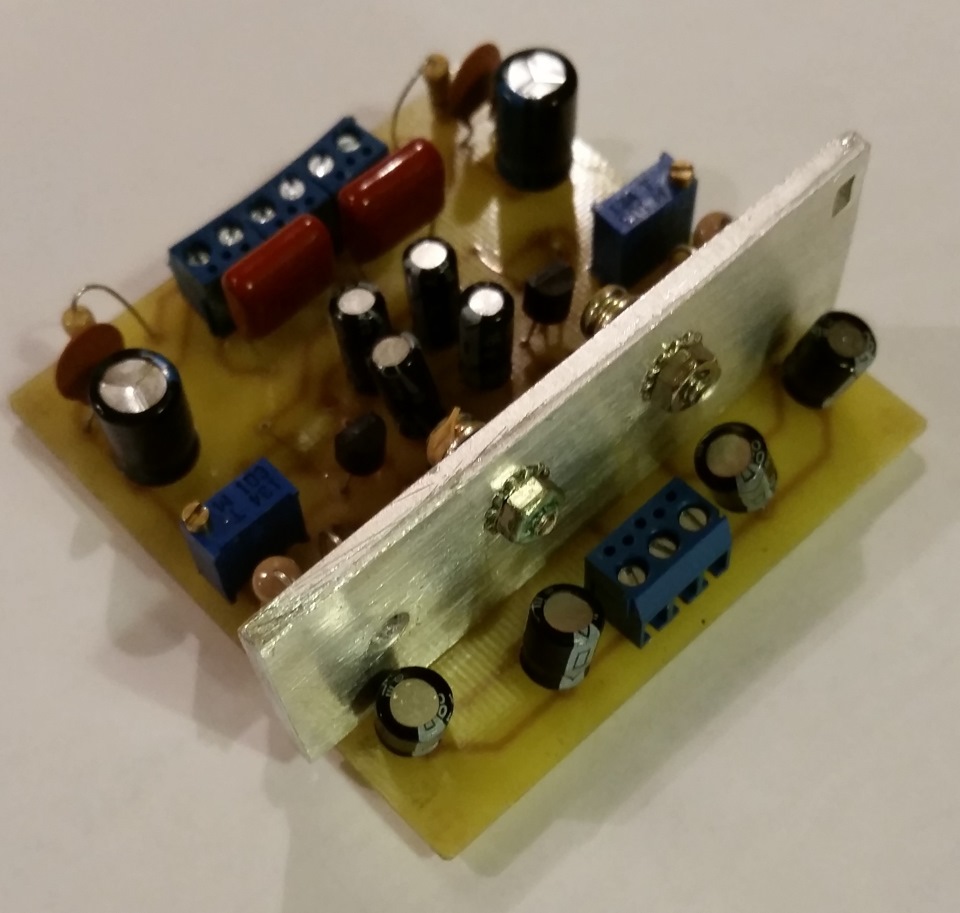

Размеры вышли гигантскими, 60х60 мм. Детальки использовались самые лучшие, наиболее аудиофильские, которые можно было купить в чипидипе. Радиатор был отпилен от куска аллюминия из АТХ-шного БП, винтики с гайками оттуда же.

Небольшое обновление записи от 15.02.2016.
Конструкция получила корпус (кто-то сомневался в этом).

Все навесным монтажом, держится на передней и задней панелях. Печатную плату пришлось немного модифицировать с помощью ножовки — отрезать часть платы, чтобы можно вплотную прикрутить радиаторы к задней стенке корпуса, которая играет роль теплоотвода

Передная панель аскетична. Регулятор громкости и выход на наушники. Вполне возможно, что в будущем обзаведусь регуляторома НЧ и ВЧ.

На задней панели входы RCA, вход питания от внешнего источника, небольшой внешний радиатор. Радиатор крепится с помощью винта к алюминевой пластине задней панели, которая, в свою очередь, крепится к радиаторам транзистора. Не самый оптимальный вариант, этакий тройной бутыр, но работает вполне себе.

Схема, прошивка, плата в архиве.
