Создание вида узла
Можно создать фрагмент из вида в плане, разреза или фасада, а затем добавить в него компоненты узла. В качестве основы при этом используется геометрия модели. При создании фрагмента или узла в качестве опорных могут использоваться другие виды узлов, а также чертежные виды модели.
Элементы модели на виде фрагмента отображаются в полутонах, что позволяет визуально отличать геометрические элементы модели от добавленных компонентов узла.

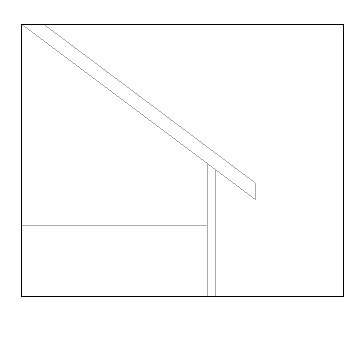

Пример фрагмента с изображением крыши, потолка и стены в качестве фона с использованием полутонов

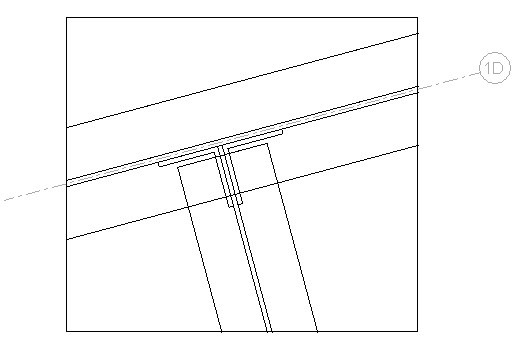

Пример фрагмента с изображением несущих элементов в качестве фона с использованием полутонов
При построении линий курсор привязывается к геометрии модели текущего вида.
Можно создавать области для представления бетона, травы или герметика. При построении эскиза линий для области можно изменить стиль линий на панели свойств, выбрав другое значение свойства «Подкатегория». Например, можно задать отображение границы области невидимыми линиями.

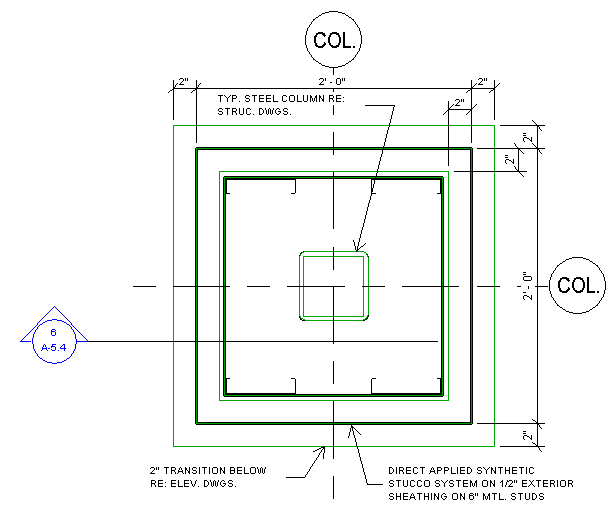

Примеры узлов, созданных с помощью функций работы с узлами Revit

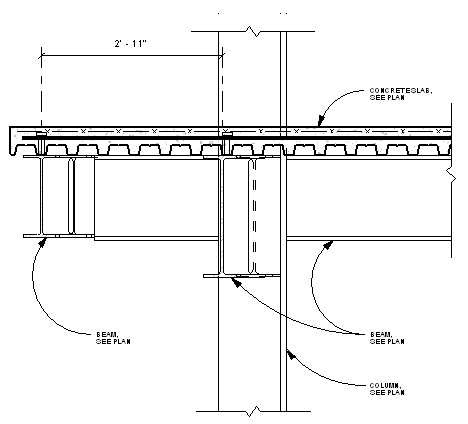

Примеры узлов несущих элементов, созданных с помощью функции работы с узлами Revit
Revit
Не удалось извлечь оглавление
Создание вида узла
Можно создать фрагмент из вида в плане, разреза или фасада, а затем добавить в него компоненты узла. В качестве основы при этом используется геометрия модели. При создании фрагмента или узла в качестве опорных могут использоваться другие виды узлов, а также чертежные виды модели.
Элементы модели на виде фрагмента отображаются в полутонах, что позволяет визуально отличать геометрические элементы модели от добавленных компонентов узла.
Пример фрагмента с изображением крыши, потолка и стены в качестве фона с использованием полутонов
Пример фрагмента с изображением несущих элементов в качестве фона с использованием полутонов
При построении линий курсор привязывается к геометрии модели текущего вида.
Можно создавать области для представления бетона, травы или герметика. При построении эскиза линий для области можно изменить стиль линий на панели свойств, выбрав другое значение свойства «Подкатегория». Например, можно задать отображение границы области невидимыми линиями.
Примеры узлов, созданных с помощью функций работы с узлами Revit
Примеры узлов несущих элементов, созданных с помощью функции работы с узлами Revit
Создание групп в Revit
В Revit элементы проекта можно группировать для дальнейшего многократного использования. Это может быть актуально, когда в проекте или семействе встречаются одни и те же конфигурации, например, секции этажа или определенные планировки квартир.
Создание группы
Чтобы создать группу необходимо на активном виде выделить элементы, которые мы хотим объединить в группу, на панели выбрать Изменить|Выбрать – Создать группу и в появившемся диалоговом окне задать имя группы.
Теперь мы можем выделить группу в проекте как единый объект, а выделить и посмотреть параметры отдельных элементов группы можно с помощью клавиши Tab.
Как видно, в диспетчере проекта появился сверток группы Угол_1.
Редактирование группы
Для того чтобы иметь возможность редактировать созданную группу, необходимо перейти на вкладку Изменить|Группы модели – Редактировать группу и мы окажемся в режиме редактирования, где сможем исключать/добавлять элементы.
Для наглядности удалим элемент стены из одной группы. Видим, что он стал бледного цвета, и больше не является частью всех созданных экземпляров групп.
То есть любые изменения в одной группе, автоматически приводят к изменению во всех аналогичных группах в проекте.
Но есть следующий нюанс при редактировании групп, на который стоит обратить внимание. Если мы попробуем добавить эту же стенку обратно в группу, то Revit выдаст нам предупреждение.
Содержание его гласит следующее: если в одной из групп элемент удаляется, а потом через какое-то время добавляется обратно в эту же группу, то этот элемент дублируется в оставшихся группах.
Связи
Группы узлов
Теперь рассмотрим варианты создания группы узлов. Для этого перейдем на план, нарисуем цветовую область рядом с группой и перейдем в редактирование группы. Как видно, у нас появился значок «Присоединить», кликнув на который мы зададим имя узла и затем присоединим 2D аннотацию к группе 3D элементов.
Это действие не распространяется на размещение совместной группы в проекте, но при создании аналога можно воспользоваться инструментом «Присоединить группы элементов узла» и добавить 2D элементы к группе.
Теперь вы знакомы со всем функционалом инструмента «Группа» и сможете повысить производительность выполнения своих проектов.
Revit
Не удалось извлечь оглавление
Последовательность узлов
С помощью инструмента «Последовательность узлов» строится эскиз траектории, заданной двумя точками. Затем траектория заполняется набором компонентов узла. Этот набор называется последовательностью узлов. Посредством регулировки свойств типа можно вносить изменения в семейства. Свойства типа включают в себя семейства компонентов узла, использующиеся в последовательности, а также интервал между индивидуальными компонентами в последовательности. Последовательность узлов по своей сути является массивом компонентов узла. Как и результат любой другой функции работы с узлами, последовательность узлов отображается лишь на том виде, где она была создана.
Обычно последовательности узлов используют на видах в плане и видах разрезов.
Создание последовательности узлов:
Если этого не сделать, то первый и последний компоненты узла разместятся согласно типовому образцу семейства, то есть первый и последний компоненты могут не вписаться в траекторию полностью.

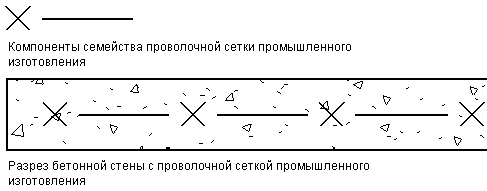

На рисунке показано включение семейства сварных заводских сеток в железобетонную плиту (разрез).
На рисунке показано размещение последовательности между двух стен. Фиксированное число — 10, длина — 1,8 м.
