Какие по полярности бывают автоматы в чем разница
Разновидности электрических автоматических выключателей
Проводку и электрические приборы защищает автоматический выключатель. Это обязательный прибор, без установки которого пользование электричеством не допустимо согласно ПУЭ. Выключатели изготавливаются для подключения к однофазным (220 вольт) и трехфазным (380 вольт) сетям. Различают приборы, используемые для цепей постоянного либо переменного токов, или их комбинации. Рассмотрим, для чего применяются и какие бывают автоматы.
Назначение приборов
Основная функция, возлагаемая на автоматические выключатели, сводится к защите кабеля от коротких замыканий и его перегрузки. Кроме этого, в комплекс задач для устройства входит:
Важно правильно подбирать тип электрических автоматов с учетом технических характеристик сети, так как частое отключение электросети чревато губительными последствиями для подключенных приборов.
Для этого стоит понять, как работает автоматический выключатель. Прибор, рассчитанный на высокую мощность, не всегда уместен, так как опасная ситуация для бытового помещения может не распознаться. Сила тока, выходящая за пределы допустимой для кабеля нормы, чаще не определяется автоматическим выключателем как аварийное положение. Тогда короткое замыкание может вызываться расплавлением изоляции, но к этому времени есть риск возникновения возгорания. Устройство автоматического выключателя меньшей мощностью способно часто и регулярно останавливать подачу напряжения на потребителя. В результате автомат перестанет функционировать из-за выхода из строя контактов.
Разновидности по полюсам
Автоматы могут иметь от 1 до 4 полюсов, что определяется мощностью подключаемого электрооборудования и количеством фаз сети.
Классификация по числу полюсов автоматических выключателей:
Для четырехжильного кабеля устанавливаются только трех- и четырехполюсные автоматы выключения.
Классификация по времятоковому показателю
Количество ложных срабатываний автоматов при неравномерной нагрузке на сеть оптимизируется благодаря разной скорости реагирования на превышение номинального тока. Зависимость времени отключения сети от силы протекающего тока определяет следующие виды автоматических выключателей:
Это самые распространенные типы. Ряд производственных моделей дополнен еще тремя группами: L, K и Z.
Классификация по конструкции
Существует три вида автоматов защиты сети:
Разделение по номинальной отключающей возможности
По критериям, определяющим значение тока короткого замыкания, при котором выключатель сработает с последующим отключением поступающего потребителю напряжения, выделяют три разновидности:
Для бытового назначения чаще применяется 6000 А.
Типы расцепителей
В защиту включают электромагнитный и термический расцепитель. Работа каждого элемента автономна и не зависит от состояния друг друга.
Тепловой расцепитель представляет собой металлическую пластину, назначение которой — реагирование на нагрев. Для включения прибора пластина должна остыть до исходной допустимой температуры.
Принцип действия автоматического выключателя зависит от конкретной ситуации.
Рабочий режим
Электрические автоматы включаются поднятием рычага управления. Механизм взвода и расцепления переключается в активное состояние. Происходит коммутация силовых контактов: ток протекает между ними (от неподвижного к подвижному). После этого движение продолжается через гибкую связь на катушку электромагнитного расцепителя, после — по гибкой связи на тепловой расцепитель. На «питающую» электролинию ток выходит через нижнюю клемму.
Механизм действия при коротком замыкании (КЗ)
Своевременное отключение подачи нагрузки обеспечивается электромагнитным расцепителем. Принцип работы автоматического выключателя при КЗ сводится к следующей схеме: превышающее допустимую норму напряжение, протекая через электромагнитную катушку расцепителя, образует магнитное поле высокой мощности. В результате якорь с подвижным контактом опускается вниз, воздействуя на рычаг спускового механизма, после чего отключается нагрузка.
Таким образом, незамедлительно возникшее магнитное поле провоцирует реакцию на обесточивание сети до возникновения аварийной ситуации.
В ходе возникновения разряда, между контактами образуются продукты горения, а также повышается давление внутри корпуса автомата. Требуется устранение побочных реакций, для чего предусмотрены каналы в коробе автомата.
Перегрузка
Сеть защищается благодаря тепловому расцепителю — биметаллической пластине. При этом ток, поступая через нее, может превышать значение нормы, что ведет к ее перегреву и последующему изгибу. Достигая определенного угла изгиба, пластина воздействует на спусковое устройство, в ходе чего автомат отключается.
Разогрев биметалла требует времени. Продолжительность зависит от степени превышения значения воздействующего тока и может составлять несколько секунд или длиться до часа. Это свойство позволяет не отключать питание при непродолжительных или случайных превышениях тока в сети. Нижняя граница допустимого значения, при котором срабатывает терморасцепитель, устанавливается заводом-изготовителем. На корректную работу теплового элемента способна влиять температура воздуха окружающей среды. Указанные в маркировке технические параметры актуальны для температуры до 30 градусов. В прохладном помещении ток может достигать значения выше допустимого, в жарком — срабатывать при более низком значении.
Термический расцепитель более медлительный, чем магнитный, но имеет преимущество, так как работает более точно, а настроить его проще.
Маркировка
Все автоматические выключатели, независимо от производителя и их типа, маркируются по единой схеме, включающей основные параметры:
Сам рычаг содержит обозначение о состоянии: «откл», «вкл» или «1», «0». Тогда как отключение происходит автоматически, включение может проводиться только вручную.
Автоматический выключатель сводит риски, вызываемые коротким замыканием или внезапным отключением света, к минимуму.
Видео по теме
Какие существуют виды автоматических выключателей
Автоматический выключатель это прибор, который предназначен, как следует из его названия, отключаться автоматически. Автоматический выключатель отключает линию, в которую он поставлен, для защиты этой линии от её перегруза и отключении этой линии в случае короткого замыкания в ней.
Также с помощью автомата, как называют его сокращённо, можно обесточить линию вручную.
Так какие виды автоматов существуют и для чего они предназначены?
Автоматические выключатели разделяются:
По конструкции
Используются, в основном, в бытовых сетях с токами от 0,5 до 125 А. Они имеют от 1 до 4 полюсов. Ширина однополюсного выключателя имеет ширину 1,75 см. Двух, трёх и четырёхполюсные выключатели имеют ширину кратную 1,75 см.
Имеют литой корпус, что видно из его названия и предназначены для работы в сетях с токами 10-1000 А. Используются в мастерских, гаражных боксах и т.д.
Используются в электроустановках большой мощности с токами 800-6300 А. Имеют 3 или 4 полюса и используются в производстве.
По количеству полюсов
По количеству полюсов автоматы делятся на одно, двух, трёх и четырёхполюсные.
Одно и двухполюсные используются в однофазной сети. Трёх и четырёхполюсные в трёхфазной сети.
Однополюсные автоматические выключатели используются в цепи, в которую включаются осветительные приборы и розеточные цепи.
Двухполюсные используются в вводных однофазных щитках, а также для защиты линий, питающих мощные однофазные бытовые приборы (стиральные машинки, электроводонагреватели, электрические духовки и т.д.).
Трёхполюсные используются в вводных трёхфазных бытовых и производственных щитках, а также для установки в цепях питания трёхфазного оборудования, в основном промышленного и полупромышленного (трёхфазные бойлеры, трёхфазные электродвигатели, электрические печи, тестомесы и т.д.).
Четырёхполюсные используются в для защиты четырёхпроводных сетей.
Классификация по время-токовым характеристикам
Время-токовые характеристике обозначаются на автоматах буквами A, B, C, D.
Эта маркировка показывает насколько быстро сработает автомат при превышении номинального тока нагрузки. При коротком замыкании автомат срабатывает мгновенно. А вот тепловая защита срабатывает не сразу. Одни автоматы более чувствительны к перегрузке, другие менее. Вот эта чувствительность и обозначается буквами.
А — этой буквой обозначаются автоматические выключатели самые чувствительные к перегрузке. Они срабатывают практически мгновенно при превышении номинального тока нагрузки. Применяются в цепях, которые питают высокоточное оборудование. В быту практически не используются.
В — срабатывают с несущественной задержкой 1-5 секунд при превышении номинального тока в 3-5 раз. Используют их для питания компьютеров, телевизоров с ЖК экраном и другой дорогостоящей техники.
С — чаще всего используются в быту. Срабатывает с задержкой 1,5 — 9 секунд при превышении тока больше номинального в 6-10 раз. Автомат не отключится при незначительном по времени перепаде тока.
D — чувствительность этого автомата самая низкая. Срабатывает при превышении номинального тока в 10-20 раз через 1-10 секунд. Иногда устанавливаются на вводе в здание. Если автоматы в квартирном щитке не сработают, то такой отключит всю линию.
По номинальному току
Автоматические выключатели отличаются также по номинальному тепловому току.
Номинальный ток автоматов бывает:
0,5; 1; 1,6; 2; 3,15; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63 А.
Наиболее часто применяемы в быту:
6, 10, 16, 20, 25, 32, 40 А.
При превышении тока указанного на автомате он отключается через определенное время. Об этом сказано выше по тексту.
Для отключения автомата по тепловой защите в нём присутствует тепловой расцепитель.
Для отключения из-за короткого замыкания применяется электромагнитный расцепитель.
__»+»__Полярность имеет значение__»-«__. Автоматические выключатели постоянного тока
Понимание отличий переменного и постоянного тока дает четкое представление о задачах, с которыми сталкиваются автоматические выключатели постоянного тока. Переменный ток промышленной частоты (50 Гц) меняет свое направление в электрической цепи 50 раз в секунду и столько же раз «переходит» через нулевое значение. Этот «переход» значения тока через ноль способствует скорейшему гашению электрической дуги. В цепях постоянного тока значение напряжения постоянно — также как и направление тока постоянно во времени. Этот факт существенно затрудняет гашение дуги постоянного тока, и потому требует специальных конструкторских решений.
Совмещенные графики нормального и переходного режимов при отключении: а) переменного тока; б) постоянного тока.
1) Включение выключателя в сеть с соблюдением полярности — ничего не происходит.
2) Выключатель установлен в сеть обратной полярностью; параметры сети U=376 В, I=7,5 А. Как итог: сильное дымовыделение с последующим воспламенением выключателя.
3) Выключатель установлен с соблюдением полярности, а ток в цепи составляет 40 А, что в 4 раза превышает его номинал. Тепловая защита, как это и должно быть, разомкнула защищаемую цепь через несколько секунд.
4) Последний и самый жесткий тест проводился с таким же 4-х кратным превышением по току и обратной полярностью. Результат не заставил себя долго ждать — мгновенное воспламенение.
Этот ролик наглядно демонстрирует то, почему необходимо соблюдать полярность при подключении автоматических выключателей постоянного тока. Подключение с обратной полярностью, и с током цепи, не превышающим номинал автоматического выключателя, выводит его из строя. Во избежание повторения подобных «печальных опытов» производители маркируют клеммы выключателей «+» и «-», а также дают схемы подключения в руководствах по эксплуатации.
Лига электриков
3.2K пост 20.1K подписчик
Правила сообщества
Запрещён оффтоп, нарушение основных правил пикабу
50 раз в секунду и столько же раз «переходит» через нулевое значение.
100 раз в секунду переходит через ноль
Однажды столкнулся с постоянным током. Подумал ну 300В не много и обычного автомата хватит. Нет, не хватило. Дуга мало того что вывела из строя автомат переменного тока, так еще и оплавила периферию. Хорошо ничего не загорелось))
интересно, а почему просто диоды на входе не ставят, чтобы автомат с обратной полярностью просто не работал?
Ответ на пост «Профессиональная деформация»
Однажды в Мексике
Шкафчик

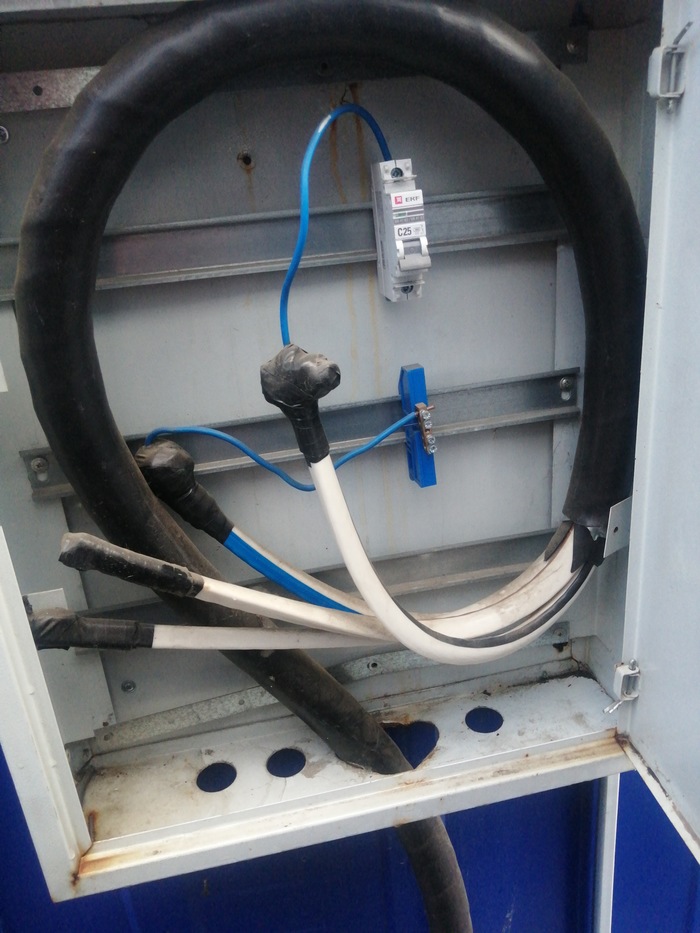

Маленький щр с большими амбициями
Ответ Dobrik74 в «Я у мамы ылектрик или как сложно быть тупым»
Купил кум мой машину, это было году в 2007, Шевроле Каптива. Но с дорогами у нас проблема, так что ехать ему пришлось по зимнику. От Надыма до Салехарда 300 км он «ехал» примерно дней пять (это было в апреле и зимник доживал последние деньки).
Встречаемся с ним через некоторое время (часа через полтора), за бутылочкой, обмыть покупку. Диалог:
Гараж открываем, а изоляция на катушке вот-вот «потечет». Еще бы пара минут.
Ответ на пост «Я у мамы ылектрик или как сложно быть тупым»
Делал электрику в офисном здании. Паралельно работают сварщики. Из тех которым нужен золотой держак и электроды ручной выделки)
Приходит их «старшой»:
— Добрик, нам удлинитель нужен.
— Начальник твой сказал взять у тебя провод. Мы сами сделаем. Не маленькие.
Тыкаю пальцем в угол: там лежит две бухты ВВГшки 3х2.5 по 200м.
— Верхняя распакованная, оттуда и возьмите. Только метраж скажешь.
— Не ссы, всё на месте будет.
Жаль, что я не понял сразу зловещий смысл этих слов.
Чудо-сварщик берет и к одному концу бухты (там метров 150-170 оставалось) крутит вилку, а к другому розетку. От бухты до розетки метров 15, столько же и до сварочника (не инвертор, а типа ТДМки, ампер на 400. ). Т.е. минимум 120 метров провода остаются в бухте.
Полыхнуло знатно. Сгорели обе бухты, закоптился угол комнаты, испорчен подвесняк.
На разборе полётов я узнал следующее:
«Да и вообще, нормальные электрики провода так не хранят, а сразу по размерам нарезают. «
Я у мамы ылектрик или как сложно быть тупым
За проводку не переживал – у меня серверная, по моей просьбе отдельная линия протянута мне в кабинет.
И вот уже несколько дней ко мне бегают тетки из соседних кабинетов – есть ли у меня электричество? Ну есть, видите – греюсь).
Я охерел от ихней логики.
Сегодня утром прихожу на работу – в кабинете тишина, только бесперебойник тихо издает писк. Электричества нет. Сервера выключены, маршрутизаторы выключены…. Иду в основную щитовую. Ключа от щитовой нет (был), ладно, пох, открываю кусачками. И оппа! Фазовый провод, что идет ко мне – выкушен от вводного рубильника сантиметров 20 до стены вплотную.
Производство стоит, сети нет, база не работает, логистика накрылась медным тазом… Руководство в шоке, готовы четвертовать виновника.
Оказалось, что одна работница, которая вчера выступала, привела сыночка, который учится на техническом (где так и не понял) и попросила, чтобы тот меня отключить от электричества, и я долго не мог подключится. Сделано).
Вызвали электриков, те мне все восстановили, разворотив пол метра стены.
Позже уже я с руководством прошел по кабинетам. У каждой под столом установлен какой-то обогреватель, так еще и 2 чайника с микроволновкой на кабинет. Вот и вся причина.
Мне принесли тортик и колу. Хоть я и люблю сладкое, но мне он был противен от всей этой ситуации. Фу.
З.ы. – только что сильно умную ораторшу уволили без зарплаты).
Виды автоматических выключателей — какие бывают автоматы
Автоматическими выключателями называются устройства, задача которых состоит в защите электрической линии от воздействия мощного тока, способного вызвать перегрев кабеля с дальнейшим оплавлением изоляционного слоя и возгоранием. Возрастание силы тока может быть вызвано слишком большой нагрузкой, что происходит при превышении суммарной мощностью устройств той величины, которую кабель может выдержать по своему сечению – в этом случае отключение автомата происходит не сразу, а после того, как провод нагреется до определенного уровня. При КЗ ток возрастает многократно в течение доли секунды, и устройство тут же реагирует на него, мгновенно прекращая подачу электричества в цепь. В этом материале мы расскажем, какими бывают типы автоматических выключателей и их характеристики.
Автоматические защитные выключатели: классификация и различия
Помимо устройств защитного отключения, которые не используются по отдельности, есть 3 типа автоматов защиты сети. Они работают с нагрузками разной величины и отличаются между собой по своей конструкции. К ним относятся:
Существует еще одна разновидность автоматов для защиты электросети – дифференциальные. Мы не рассматриваем их отдельно, поскольку такие устройства представляют собой обычные автоматические выключатели, в состав которых входит УЗО.
Типы расцепителей
Расцепители являются основными рабочими компонентами АВ. Задача их состоит в том, чтобы при превышении допустимой величины тока разорвать цепь, тем самым прекратив подачу в нее электроэнергии. Существует два основных типа этих устройств, отличающихся друг от друга по принципу расцепления:
Расцепители электромагнитного типа обеспечивают практически моментальное срабатывание автоматического выключателя и обесточивание участка цепи при возникновении в нем сверхтока короткого замыкания.
Они представляют собой катушку (соленоид) с сердечником, втягивающимся внутрь под воздействием тока большой величины и заставляющим срабатывать отключающий элемент.
Основная часть теплового расцепителя – биметаллическая пластина. Когда через автомат проходит ток, превышающий номинальную величину защитного устройства, пластина начинает нагреваться и, изгибаясь в сторону, касается отключающего элемента, который срабатывает и обесточивает цепь. Время на срабатывание теплового расцепителя зависит от величины проходящего по пластине тока перегрузки.
Некоторые современные устройства оснащаются в качестве дополнения минимальными (нулевыми) расцепителями. Они выполняют функцию выключения АВ, когда напряжение падает ниже предельного значения, соответствующего техническим данным устройства. Существуют также дистанционные расцепители, с помощью которых можно не только отключать, но и включать АВ, даже не подходя к распределительному щиту.
Наличие этих опций значительно увеличивает стоимость аппарата.
Количество полюсов
Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.
Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:
Применение автоматов различной полюсности – на следующем видео:
Характеристики автоматических выключателей
Существует еще одна классификация автоматов – по их характеристикам. Этот показатель обозначает степень чувствительности защитного прибора к превышению величины номинального тока. Соответствующая маркировка покажет, насколько быстро в случае возрастания тока среагирует устройство. Одни типы АВ срабатывают моментально, в то время как другим на это понадобится определенное время.
Существует следующая маркировка устройств по их чувствительности:
Особенности подбора автоматов
Некоторые люди думают, что самый надежный автоматический выключатель – это тот, который может выдерживать наибольший ток, а значит, именно он может обеспечить максимальную защиту цепи. Исходя из этой логики, к любой сети можно подключать автомат воздушного типа, и все проблемы будут решены. Однако это совсем не так.
Для защиты цепей с различными параметрами надо устанавливать аппараты с соответствующими возможностями.
Ошибки в подборе АВ чреваты неприятными последствиями. Если подсоединить к обычной бытовой цепи защитный аппарат, рассчитанный на высокую мощность, то он не будет обесточивать цепь, даже когда величина тока значительно превысит ту, которую может выдержать кабель. Изоляционный слой нагреется, затем начнет плавиться, но отключения не произойдет. Дело в том, что сила тока, разрушительная для кабеля, не превысит номинал АВ, и устройство «посчитает», что аварийной ситуации не было. Лишь когда расплавленная изоляция вызовет короткое замыкание, автомат отключится, но к тому времени может уже начаться пожар.
Приведем таблицу, в которой указаны номиналы автоматов для различных электросетей.
Если же устройство будет рассчитано на меньшую мощность, чем та, которую может выдержать линия и которой обладают подключенные приборы, цепь не сможет нормально работать. При включении аппаратуры АВ будет постоянно выбивать, а в конечном итоге под воздействием больших токов он выйдет из строя из-за «залипших» контактов.
Наглядно про типы автоматических выключателей на видео:
Заключение
Автоматический выключатель, характеристики и виды которого мы рассмотрели в этой статье, является очень важным устройством, которое обеспечивает защиту электрической линии от повреждений мощными токами. Эксплуатация сетей, не защищенных автоматами, запрещена Правилами устройства электроустановок. Самое главное – правильно подобрать тип АВ, который подойдет для конкретной сети.
