Международная кодовая таблица воздушных сиг­налов «Земля-Воздух»

Сигналы «ЗЕМЛЯ-ВОЗДУХ», «ВОЗДУХ-ЗЕМЛЯ»

В случае бедствия, потерпевшие, для привлечения внимания и общения с поисковыми группами, могут использовать сигналы (знаки) «Земля-Воздух» и «Воздух-земля».

Размер сигналов (знаков) должен быть не менее 2,5 м (8 футов) и их следует делать в максимальной степени заметными.

Сигналы (знаки) могут выкладываться с помощью полос ткани, парашютного материала, кусков дерева, камней и т.п., а также могут изображаться людьми.

Нанесение сигналов (знаков) на поверхность земли производится маслом, уранином и т.п. Привлекать внимание к сигналам (знакам) можно с помощью сигнальных ракет, дыма, отраженного света, радио и т.д.

Сигналы «ЗЕМЛЯ-ВОЗДУХ»

Выполнение сигналов (знаков) бедствия с помощью подручных средств.

Приземляйтесь в указанном направлении(значение в РФ)

Примечание: обе руки вытянуты вперед в направлении захода на посадку

Если сигналы (знаки), подаваемые с земли, поняты экипажем воздушного судна, то он обязан подавать следующие сигналы (знаки):
)

Изображение сигнала(знака)	Значение сигнала(знака)	Изображение сигнала(знака)	Значение сигнала(знака)
	Требуется помощь

(полет по кругу или отсутствие выше указанных сигналов)

(движение носовой части вверх-вниз)

Материал подготовлен на основании информации представленной в Приказе Министерства транспорта Российской Федерации от 3 июня 2014 г. № 148 «Об утверждении требований к подготовке авиационного персонала органов и служб единой системы авиационно-космического поиска и спасания в Российской Федерации. », в Приложение 12 к Конвенции о международной гражданской авиации, Руководстве МАМПС ТОМ II, в учебнике спасателя под общей редакцией Ю.Л. Воробьева, на официальном сайте

Источник

Бортовые аэронавигационные огни самолета

Любой самолет оснащается бортовыми аэронавигационными и габаритными огнями, мигающими (импульсными) огнями. Это оборудование помогает предотвратить столкновение летательных аппаратов, особенно возле аэропортов, за счет ярко мигающих световых вспышек. Бортовые огни самолета устанавливаются в соответствии с требованиями международных норм и правил. В то же время на пассажирских самолетах стараются размещать импульсные огни так, чтобы уменьшить отражение от вспышек света на крыльях, создающее у пассажиров впечатление пожара.

Функции внешнего светотехнического оборудования самолета:

освещение рулевых дорожек и ВПП;

освещение воздухозаборников и передних кромок крыла;

освещение эмблемы на хвостовом оперении;

обеспечение светового обозначения летательного аппарата в воздухе;

световая сигнализация на дальние расстояния для предотвращения столкновения.

На пассажирских самолетах импульсные огни стараются размещать таким образом, чтобы не было сильного отражения вспышек света на крыльях, которое вызывает у пассажиров версию о пожаре.

1. Для освещения ВПП во время посадки и взлета спереди фюзеляжа установлены две выдвижные фары, освещающие поворот с ВПП.

2. За освещение воздухозаборников и передних кромок крыла отвечают две фары, расположенные на фюзеляже. Подсвечивание эмблемы осуществляется за счет двух фар на стабилизаторе.

3. Белые хвостовые аэронавигационные огни размещаются на задних кромках правой и левой плоскостей. Навигационные огни работают в полете в стандартном режиме правой и левой консолей. На земле в положении выпущенного шасси огни в автоматическом режиме переключаются на свет меньшей мощности.

4. В нижней и верхней частях фюзеляжа располагаются световые маяки, которые имеют ступенчатую регулировку силы света и бесцветные светофильтры.

Схема размещения огней на авиалайнерах

Все самолеты оснащены постоянно горящими огнями на передней кромке оконцовки крыла. Если смотреть как пилот, то на правой законцовке крыла горит зеленый, в то время как на левой законцовке крыла красный. Разница цвета позволяет стороннему наблюдателю определить в каком направлении летит самолет. Естественно, максимальная польза от них в темное время суток.

В дополнение к красным и зеленым огням, большинство самолетов оснащено также белыми навигационными огнями. Большие самолеты, в частности, обычно имеют белые огни на задних кромках законцовок крыльев. Эти огни могут быть расположены вдоль заднего края горизонтального оперения. Другим популярным местом является одной из самых задней части фюзеляжа и в верхней части вертикального оперения. На самолетах малой авиации белые огни расположены на оси фюзеляжа сзади.

Две красные фары находятся снизу и сверху фюзеляжа. Мигание осуществляется за счет вращения отражателя вокруг лампы. Включаются после запуска двигателя и выключаются после остановки. Маячки позволяют служить в качестве меры предупреждения для персонала наземного обслуживания, пока двигатели работают.

Стробы (Проблесковые огни).

Высокая интенсивность вспышек, вспышки белого цвета света расположены на каждой законцовке крыла. Большинство маленьких самолетов оснащено только одним стробом, который расположен сзади красного или зеленого света навигации. Большие самолеты могут быть оснащены дополнительной вспышки на задней кромке, а также. Этот мигающий свет очень яркий и предназначен, чтобы привлечь внимание во время полета. Стробы могут быть включены на взлетно-посадочной полосе и во время движения по полосе, чтобы сделать самолет более заметным.

Многие самолеты имеют подсветку передней кромки крыла и пилона двигателя в полете. Эти огни могут использоваться для того, что бы сделать более заметным самолет во время взлета и посадки а также для того, что бы видеть состояние передней кромки во время полета через облака и оценить степень обледенения.

Яркий белый огонь находится на носовой стойке шасси. Этот свет, как правило, включена, когда самолет находится двигается на земле, во время руления, взлета и посадки.

Как правило, расположены в передней кромке корня крыла, эти яркие белые лампы предназначены для освещения пути во время поворотов самолета при движении по земле. Они выключаются при выходе на или съезда с ВВП (взлетно-посадочной полосы). Эти огни являются наиболее полезными при плохом освещении аэропортов, но, как правило, не являются обязательными.

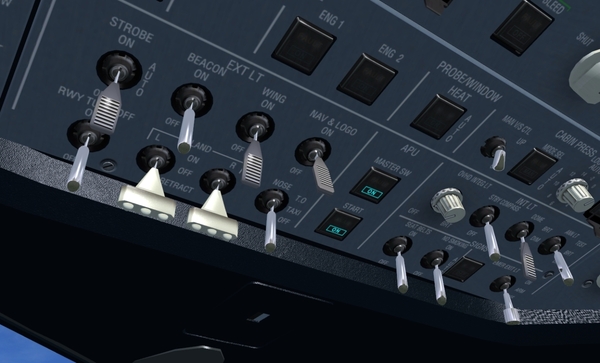

Панель управление бортовыми огнями в кабине Airbus A320. EXT LT.

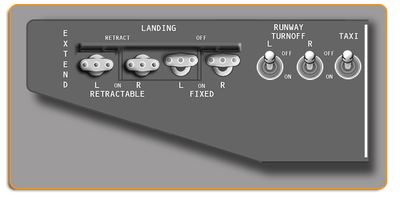

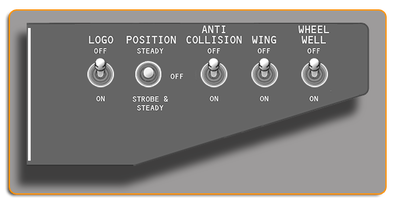

Панель управление бортовыми огнями в кабине Boeing 737

Пилять, материал то интересный, но примерно к середине автор видимо подустал от писанины и всё чаще и чаще стали попадаться фразы типа

Посадочные огни могут быть расположены в корневая часть крыла, в подвесных крылом, и не где-то вдоль передней части фюзеляжа

чем, собственно, пост и запахабил

Подскажите хорошие авиасимуляторы, но не слишком требовательные к ресурсам компа

Рёв МиГ-31

Неудачная эвакуация

В 1975 году война во Вьетнаме была близка к завершению. Силы Северного Вьетнама быстро наступали, а армия Южного Вьетнама была дезорганизована и не могла оказать серьёзного сопротивления. США уже два года формально не участвовали в этом конфликте, однако решили провести эвакуацию 2000 детей, рождённых от связей американских солдат с вьетнамками, а также потерявших обоих родителей или брошенных своими родителями. Данная операция получила кодовое название «Babylift».

Для эвакуации были задействованы большие транспортные самолёты Lockheed C-5 Galaxy. Первый прибыл в Сайгон на авиабазу Таншоннят 4 апреля. Он принял на борт 247 детей. 145 самых младших были размещены на верхней палубе в пассажирском отсеке, а 102 ребёнка были размещены в грузовом отсеке. Кроме того, на борт поднялось 54 взрослых (раненные и обслуживающий персонал). Также, на борту находилось 10 медиков и 17 членов экипажа.

Lockheed C-5 Galaxy

Самолёт вылетел в этот же день и направился на авиабазу на Филиппинах. Через 12 минут после взлёта на высоте 7000 метров раздался сильный хлопок, а затем оторвались створки задней рампы грузового отсека. Командир решил немедленно возвращаться в Сайгон. При повороте выяснилось, что в двух гидросистемах упало давление, из-за чего было невозможно управлять самолётом посредством рулей направления и высоты. Рабочими оставались лишь элерон и спойлер на одном крыле. Кроме того, в процессе разворота самолёт опустил нос, начал терять высоту и набирать скорость.

В этот критический момент командир положился на принципы аэродинамики. Несмотря на растущую скорость, он увеличил мощность двигателей. Благодаря этому транспортник начал поднимать нос и вскоре уже перешёл в набор высоты. Тогда экипаж снизил мощность двигателей, стабилизировал скорость на уровне 463—481 км/ч и выровнял самолёт. Затем пилотам удалось снизить транспортник до 1220 метров, после чего они приступили к заходу на посадку.

Но внезапно нос опустился и самолёт начал терять высоту. Поняв, что приземлить самолёт на ВПП не удастся, командир принял решение садиться на рисовые поля вдоль реки Сайгон. Экипаж снизил самолёт до 15 метров и перевёл двигатели в малый газ. Примерно через полчаса после вылета на скорости 500 км/ч транспортник мягко опустился на рисовое поле. Однако, проскользив по нему около 300 метров, он вновь поднялся в воздух. Прямо по курсу находилась река и чтобы её перелететь командир увеличил мощность двигателей. Пролетев 800—900 метров и миновав реку, самолёт рухнул пластом на рисовое поле.

Транспортник развалился на четыре части. Больше всего пострадал грузовой отсек, там погиб 141 человек. В пассажирском отсеке ещё трое. Также погибли пять членов экипажа, три медика и ещё три человека. Всего из 328 человек на борту жертвами катастрофы стали 155 человек.

В ходе расследования было установлено, что при наборе высоты произошла взрывная декомпрессия, в результате чего оторвало грузовые створки. Они были найдены позже в море. При их обследовании выяснилось, что отдельные скобы, удерживающие створки в закрытом состоянии, были взяты либо из запасных частей, либо с других самолётов и не подгонялись как положено. Из-за этого некоторые из замков не зафиксировались в закрытом состоянии.

Створки задней рампы грузового отсека Lockheed C-5 Galaxy

Экипаж подтвердил, что перед вылетом были сложности с закрытием дверей, но в суматохе этому никто не придал должного значения. При наборе высоты и с увеличением разницы давлений внутри и снаружи самолёта нагрузка на оставшиеся замки значительно возросла и в критический момент они разрушились. После установления причин трагедии запорный механизм был доработан.

Операция «Babylift» продолжилась. В ходе неё удалось успешно эвакуировать 2678 детей. Капитан и пилот были награждены Крестом военно-воздушных сил США. Остальные члены экипажа и их родственники тоже получили ведомственные медали. Отдельно была награждена находившаяся на борту медсестра, которая, несмотря на перелом правой ноги и многочисленные порезы, руководила эвакуацией на месте катастрофы. Благодаря этому 149 детей было перенесено в безопасное место.

«Расследования авиакатастроф» в Telegram

Источник

Как опознать неисправный самолет: советы эксперта

«Обращайте внимание на закрылки и иллюминаторы»

Недавняя катастрофа самолета A321 в Египте, унесшая жизнь 224 человек, в момент сделала авиационную безопасность одной из самых обсуждаемых тем в России. Но пока эксперты и специалисты ломают копья в спорах о том, как посильнее «закрутить гайки» в отечественной авиации, для рядовых пассажиров волнующий вопрос о том, как обезопасить себя на время полета, остается открытым. На что стоит обратить внимание, садясь в самолет? Что должно настораживать на его борту? И как себя вести, заметив, что с самолетом что-то не так? Об этом «МК» побеседовал с авиаэкспертом, заслуженным летчиком-испытателем Виктором ЗАБОЛОТСКИМ.

Фото: Геннадий Черкасов

— Стоит ли спрашивать у экипажа, когда был выпущен самолет? Может, если срок годности превышен, то и лететь не стоит?

— Вы же понимаете, что если за любой машиной ухаживать, вовремя ее ремонтировать и обновлять, она может служить очень долго. Любой пассажир может поинтересоваться у экипажа, какого года выпуска то или иное воздушное судно, но это — лишь справочная информация, она ни о чем током не скажет даже авиационному эксперту. Тем более, что в некоторых случаях «возрастной» самолет — это даже хорошо. Скажем, в СССР все гражданские лайнеры строились по военным нормативам прочности; поэтому, к примеру, разрушить ТУ-154 — это целая проблема.

— Должны ли настораживать пассажиров какие-либо звуки во время полета?

— Они в них просто не разберутся без специальной подготовки. А по-настоящему «плохой» звук — к примеру, свист от разгерметизации — сразу же обратит на себя внимание каждого, кто находится на борту, из-за своей громкости и силы. То, на что стоит обращать внимание пассажирам — это, к примеру, иллюминаторы. Если на них есть трещины, надо сразу бить тревогу, и звать стюардессу: из-за перепадов давления во время полета они могут превратиться в дырки, а это уже приведет к разгерметизации.

— На что стоит обращать внимание снаружи самолета?

— Какие тревожные «симптомы» есть у двигателей?

— Двигатели — это, наверное, главное, на что стоит обращать внимание. Они, к примеру, могут дымиться — это должно настораживать. Однако, иногда дым от двигателей — это явление нормальное; такое происходит, когда воздух очень влажный — как в тропических странах Азии. Если же мотор дымит при перелете где-нибудь в центральной России — это плохо. Обращайте внимание на всевозможные протечки и утечки: никаких жидкостей на двигателях самолета быть не должно. Однажды я летел с женой из Парижа в Москву, и, когда мы подошли к самолету, я обратил внимание, что по одному из двигателей течет масло. Вначале — тонкой струйкой, но на глазах эта протечка начала усиливаться. Я немедленно обратился к персоналу аэропорта, они экстренно осмотрели самолет, течь устранили и только потом мы стали взлетать.

— К кому должен обращаться пассажир, заметивший неладное на самолете?

— Можно обратиться к персоналу аэропорта, можно — к членам экипажа самого воздушного судна. В авиации к теме безопасности относятся очень трепетно, и вы можете быть уверены, что ваша жалоба без внимания не останется. Главное — не молчать, заметив, что что-то не так: как говорится, «спасение утопающих — дело рук самих утопающих».

— Говорят, что безопаснее садится в хвосте самолета — якобы, при авариях эта часть страдает меньше.

— Это утверждение было бы верно, если бы все воздушные суда падали строго на переднюю часть. Но это — далеко не так, поэтому нельзя говорить, что в хвосте безопаснее. Да и центральная часть самолета, где сходятся все его основные конструктивные элементы, будет куда прочнее. Дело-то в другом: может, какой-то кусок воздушного судна при падении и уцелеет. Но шансы выжить у человека при падении с нескольких тысяч метров в любом случае минимальны, где бы он ни сидел. Если такое происходит, это — чудо.

Источник

Ветолет спешит на помощь

Сигнальное зеркало

Сигнальное зеркало как средство сигнализации применяется только при солнечной погоде. Эффективность его использования довольно высокая. Так, при угле стояния солнца 130° яркость светового «зайчика» составляет 4 млн свечей, а при угле 90° она возрастает до 7 млн свечей. Вспышку солнечного «зайчика» можно обнаружить гораздо раньше, чем любой другой сигнал, подаваемый с поверхности земли в дневное время при солнечной погоде. С самолета, летящего на высоте 1–1,5 км, такую вспышку обнаруживают на расстоянии до 24 км. Именно солнечный «зайчик» сигнального зеркала, изготовленного Чечони (механик дирижабля «Италия», потерпевшего катастрофу в Центральной Арктике весной 1928 г.) из деревянной дощечки, оклеенной станиолем из-под плитки шоколада, оказался тем единственным сигналом, который заметил командир итальянского спасательного самолета.
Сигнальное зеркало может быть как стеклянным, так и металлическим, желательно со сторонами 10–12 см, с небольшим отверстием в центре. Стеклянное зеркало должно быть двусторонним, а металлическое – иметь хорошо отполированные поверхности пластины с обеих сторон.
При появлении летательного аппарата (вертолета или самолета) необходимо встать против солнца и смотреть через отверстие на летящий вертолет (самолет), держа зеркало на небольшом расстоянии перед собой в полусогнутой руке. Турист будет видеть на поверхности зеркала отражение своего лица и световое пятно на нем от отверстия в зеркале. Для того чтобы отраженные от зеркала лучи солнца были направлены на вертолет или самолет, следует зеркало поворачивать или наклонять до тех пор, пока световое пятно не совместится с центральным отверстием. Яркая блестящая поверхность зеркала или металлической пластины при его покачивании дает прерывистые вспышки, на которые в воздухе легко обратить внимание экипажа летательного аппарата (рис. 10, а).

В случае, если отсутствует двустороннее зеркало или металлическая пластина, можно использовать в целях сигнализации и обычное одностороннее зеркало без отверстия, пользуясь следующей процедурой: а) держа зеркало одной рукой близко у лица, расположить его так, чтобы отраженный луч был направлен примерно в нужном направлении, т. е. на летящий вертолет или самолет; б) вытянуть другую руку в направлении объекта визирования и «посадить» его на конец отведенного большого пальца; в) уточнить наклон зеркала, чтобы отведенный большой палец был освещен отраженным светом. Теперь отраженный луч направлен на летящий вертолет. Точность наведения луча по этому способу ниже, чем со специальным сигнальным зеркалом (рис. 10, б).

В случае, если нет зеркала, в качестве заменителя можно попытаться использовать блестящее донышко от консервной банки, кусок какой-либо металлической пластины, т. е. любые предметы, отражающие солнечные лучи.

Подручные средства

Туристы, терпящие бедствие, для обозначения своего местонахождения могут использовать подручные средства, имеющиеся в их распоряжении.
Яркие предметы одежды, снаряжение (палатки, тенты, накидки, рюкзаки и др.) можно в виде флагов развесить на деревьях, шестах и, желательно, на более возвышенном месте по отношению к окружающей местности. При наличии реки или ручья, протекающих в лесном массиве, можно использовать в целях сигнализации палатку или тент яркой расцветки, натянув их над рекой или ручьем (рис. 11).

В целях сигнализации можно использовать и окружающую местность, внося в нее изменения, хорошо заметные с воздуха. В этих целях можно вырубить кустарник в виде круга, квадрата или иных геометрических фигур, вытоптать ногами или лыжами аналогичные или другие фигуры на снегу. Желательно, если позволяет местность, размеры знаков или фигур довести до 30–50 м по сторонам или диаметру, чтобы их легче было заметить с воздуха. В случае, если имеется водоем со стоячей водой, поверхность воды можно окрасить порошком флюоресцеина или уранина, образовавшееся пятно от которого бывает хорошо заметно с воздуха и, как правило, привлекает внимание не только поисковых вертолетов, но и пролетающих в данном районе экипажей летательных аппаратов.
В качестве средства сигнализации можно использовать изготовленный плот, закрепить его на поверхности водоема с помощью якорей и разжечь на нем костер при появлении вертолета.
Можно использовать валуны, складывая из них различные фигуры, которые могли бы привлечь внимание поискового вертолета, деревья, соорудив из них какие-либо геометрические фигуры.
В ночное время для сигнализации пригодны обычные фонари. Сигналы с помощью электрофонаря более заметны, если они подаются включением и выключением.
Кроме упомянутых средств сигнализации участники туристских групп, совершающих походы с активными способами передвижения, маршруты которых проходят вдали от населенных пунктов, особенно в труднопроходимых районах, должны знать кодовую таблицу международных визуальных сигналов «Земля – Воздух», подаваемых экипажу любого летательного аппарата в случае какого-либо чрезвычайного происшествия (рис. 12).
Международная кодовая таблица воздушных сигналов «Земля – Воздух»:

1. Сигналы 1–9, 12, 14–17, 20, 22–25 используются участниками туристской группы, в которой произошло чрезвычайное происшествие, или по указанию начальника поисково-спасательной службы принимают участие в поисках (оказании помощи) другой туристской группе.
2. Сигналы 19–25 используют в основном при наземном поиске пропавшей туристской группы.

Сигналы международной кодовой таблицы можно выложить из ярких предметов одежды и снаряжения, а при внезапном появлении вертолета или самолета сигнал могут изобразить сами туристы, для чего следует лечь на поверхность земли или снежного покрова. В зимний период, если позволяет снежный покров, знаки можно вытоптать на открытой и относительно ровной местности. Для того чтобы знаки были более заметны с воздуха, их можно (при наличии в спасфонде или при подземных исследовательских работах) окрасить с помощью порошка флюоресцеина или уранина.
Сигнал можно также выложить, использовав в этих целях лыжи и лыжные палки, стволы деревьев и другой подручный материал.
Если туристской группе, обнаруженной поисковым вертолетом, сброшен вымпел с вопросами, то отвечать в первую очередь следует на поставленные вопросы. Например, с вертолета сброшен вымпел со следующими вопросами: «Являетесь ли вы группой из школы 46 города Новосибирска (условно), руководитель Паршин?» Если являетесь, то ответ необходимо выложить в виде знака 16, что означает: «Да». Вполне естественно будет задан вопрос о необходимости оказания какой-либо помощи. В случае надобности медицинской помощи, если даже и не являетесь вышеуказанной группой, следует выложить один из знаков (1–3) или последовательно все три в зависимости от сложившейся ситуации.

Сигнализация с воды

Не исключено, что с туристской группой, совершающей поход по большой водной акватории, может произойти какое-либо чрезвычайное происшествие, для ликвидации последствий которого потребуется помощь извне. Для подачи сигнала бедствия могут быть использованы:

мобильные средства связи;

радиобуй для подачи сигнала через систему КОСПАС-САРСАТ;

сигнальное зеркало (в солнечную погоду и при появлении летательного аппарата);

ракеты, сигнальные патроны;

электрофонари в ночное время и импровизированный факел из подручных средств;

специальный порошок (флюоресцеин или уранин) для окрашивания воды.

Порошок для окрашивания воды, сигнальное зеркало, ракеты, сигнальные патроны, электрофонари, факел – все это используется только в случае появления вертолета или самолета. Следует помнить, что цветовое пятно, образующееся от порошка, при наличии волнения или довольно сильных поверхностных течениях быстро исчезает.
Сигналы, подаваемые с помощью электрофонаря, как уже говорилось, более заметны, если подаются включением и выключением. При отсутствии электрофонаря или отказе источников питания (батареек) сигнал при появлении вертолета можно подать с помощью факела, предварительно его приготовив из рубашки, майки и других предметов одежды или снаряжения. Наготове следует держать необходимое количество горючего, отлитого из примуса или запасной канистры, если таковая имеется. При отсутствии металлических стоек для палатки можно для изготовления факела использовать весло. В случае потери весел можно использовать предметы посуды (миску, котелок и др.), положив в них тряпки, смоченные горючим, которые следует поджечь в момент появления вертолета, соблюдая, естественно, все меры предосторожности, чтобы не получить ожог какой-либо части тела.
Вот те основные тонкости применения вертолета при проведении поисково-спасательных работ, которые нам рассказали приютившие нас спасатели на время выздоровления Андрея Ильича».

Заключение

Поисково-спасательная служба при возникновении чрезвычайного происшествия в какой-либо туристской группе нередко привлекает к проводимым работам участников не только той группы, в которой произошло чрезвычайное происшествие, но и участников других туристских групп, путешествующих в данном районе или прибывших в поисково-спасательную службу для постановки на учет с целью совершения заявленного путешествия, что предусмотрено Инструкцией по организации и проведению туристских походов, экспедиций и экскурсий (путешествий) с учащимися, воспитанниками и студентами Российской Федерации, утвержденной приказом Министерства образования РФ от 13 июля 1992 г. № 293.
Поэтому и тем и другим необходимо иметь если не навыки, то хотя бы элементарные представления об основных моментах, связанных с организацией и проведением поисково-спасательных работ с применением вертолета. В первую очередь это касается туристских групп, которые, как уже было сказано, совершают свои походы вдали от населенных пунктов и в условиях сложного рельефа. В случае возникновения чрезвычайного происшествия в туристской группе доставка спасателей в короткие сроки возможна, как правило, только с помощью вертолета. И не только доставка спасателей, но и поиск туристской группы, просрочившей установленный контрольный срок окончания похода. Знание и умение организовать подачу различных сигналов с земли поисковому вертолету, подобрать и оборудовать временную посадочную площадку для вертолета, поместить пострадавшего в носилки, спущенные с вертолета, в случае невозможности его приземления в месте чрезвычайного происшествия – все это является одним из залогов успешного проведения поисково-спасательной операции.
