Регенерационные двухъярусные установки конвекционного типа РДУ и их использование на атомных подводных лодках ВМФ СССР.

Для поддержания в заданных пределах состава воздуха по кислороду и двуокиси углерода в отсеках атомной подводной лодки первого поколения применялись исключительно регенерационные двухъярусные установки конвекционного типа (РДУ), снаряжаемые пластинами регенерации из комплекта регенерационных пластин (В-64). РДУ и В-64, а также герметичные ящики Я-1 для временного хранения регенеративных пластин получили название средства химической регенерации воздуха (СХРВ). Одна РДУ способна, поглощая углекислый газ, обеспечивать одного человека кислородом в течение 64 часов. На пла последующих поколений СХРВ использовались как аварийный (резервный) запас.

Комплект В-64

Комплект В-64 состоит из 25 штук регенеративных пластин на основе надперекиси калия, помещенных в герметичный ящик из оцинкованной стали с припаянной крышкой.

Принцип действия и особенности использования

РДУ приводятся в действие при достижении в воздухе предельно допустимой концентрации двуокиси углерода 0,8% объёмных, либо снижении концентрации кислорода до 19 % объёмных.

При температуре воздуха ниже +10 °С производится пульверизация регенеративного вещества водой, для повышения его отработки.

При температуре воздуха выше +35 °С производится доснаряжение и переснаряжение РДУ при концентрации СО₂ 1,1% объёмных, для повышения отработки регенерации по двуокиси углерода.

Оптимальные условия работы:

При нарушении вышеуказанных условий возможен ускоренный рост концентрации СО₂.

Регенерационная мощность комплекта В-64 составляет 64 человека в час.

Отработанные пластины укладываются в пустые металлические ящики В-64, заливаются для нейтрализации водой в количестве 1,0-1,5 литра на ящик и удаляются за борт по команде ЦП через устройство ДУК.

Сами пластины В-64 негорючи. Источником пожара(взрыва) являются горючие вещества и материалы, попавшие на них.

Правила использования СХРВ и меры безопасности при обращении с ними подробно изложены в ПХС №Г-77-82.

Для обслуживания РДУ было положено иметь резиновый коврик, пару перчаток БЛ-1М, пластмассовые совок и смётку (по два комплекта на отсек). Это имущество использовалось исключительно для уборки «крошек» (пыли) регенеративного вещества пластин В-64, использование для других целей было строжайше запрещено.

Источник

ликбез от дилетанта estimata

Новичку об основах в области экстремальных и чрезвычайных ситуаций, выживания, туризма. Также будет полезно рыбакам, охотникам и другим любителям природы и активного отдыха.

среда, 23 сентября 2020 г.

Изолирующий дыхательный аппарат ИДА-59М

Изолирующий дыхательный аппарат ИДА-59М предс­тавляет собой автономный дыхательный аппарат регенеративного типа с замкнутым циклом дыхания. Используется в составе спасательного снаряжения подводника и предназначен для обеспечения дыхания подводника при выходе из подводной лодки в соответствии с «Правилами выхода личного состава из аварийной подводной лодки». Также может быть использован как средство временного поддержания жизнедеятельности личного состава в отсеках подводных лодок при борьбе за живучесть.

На базе аппарата ИДА-59М выпускается его учебный вариант ИДА-59-У-М, предназначенный для изучения конструкции и тренировки всплытий личным составом подводно лодки.

Особенностью является наличие плавких предохранительных клапанов на баллонах, предохраняющих их от разрушения при перегреве.

Устройство изолирующего дыхательного аппарата ИДА-59М

Нагрудник ИДА-59М

Азотно-гелиево-кислородный баллон

Азотно-гелиево-кислородный баллон емкостью 1 литр служит для хранения искусственно приготовленной газовой смеси, содержащей 60% азота, 15% гелия и 25% кислорода при давлении 180-200 кгс/см 2 (при учебных спусках допускается давление не менее 100 кгс/см 2 ).

Баллон имеет трехцветную окраску: черную с буквой «А» (азот), коричневую с буквой «Г» (гелий) и голубую с буквой «К» (кислород).

К баллону с помощью резьбовых соединений подсоединены редуктор 5 и крестовина 4. Азотно-гелиево-кислородный редуктор 5 предназначен для по-нижения давления азотно-гелиево-кислородной смеси, находящейся в баллоне, до давления на 5,3 ¸ 6,6 кгс/см 2 большего, чем давление окружающей среды.

Азотно-гелиево-кислородный редуктор

Азотно-гелиево-кислородный редуктор состоит из запорного вентиля и редуктора, размещенных в одном корпусе. Запорный вентиль с малым крутящим моментом открывается вращением про­тив часовой стрелки, закрывается по часовой стрелке.

На корпусе редуктора имеются два штуцера: штуцер высокого давления, закрытый колпачковой гайкой и служащий для зарядки баллона АГК смесью, и штуцер низкого давления, который под­соединяется к соединительной трубке дыхательного автомата.

Редуктор работает следующим образом. Через открытый кла­пан вентиля газовая смесь из баллона АГК попадает под кла­пан редуктора и через отверстие в седле клапана напол­няет камеру низкого давления. Камера редуктора сверху закрыта резиновой мембраной, над которой помещается ре­гулировочная пружина и металлический колпачок с отверстиями. По мере наполнения камеры низкого давления резиновая мембрана прогибается и сжимает регулировочную пружину, освобождая толкатель клапана, который в свою очередь дает возможность клапану редуктора под дейст­вием пружины перемещаться вверх до полного перекрытия отверстия в седле клапана редуктора. Приток газа в камеру низ­кого давления прекращается, если газ из камеры низкого давле­ния не расходуется. При истечении газа мембрана прогибается вниз, клапан редуктора под действием толкателя снова открывается и пропускает газ в камеру низкого давления. Из камеры низкого давления через канал и фильтр газ попадает в крестовину.

Крестовина служит для соединения камеры низкого давления азотно-гелиево-кислородного редуктора с пускателем ДГБ и дыхательным (легочным) автоматом, для чего к крестовине присоединены соединительная трубка дыхательного автомата и шланг с ниппелем байонетного замка от ДГБ. В одном из штуцеров крестовины расположен предохраните­льный клапан, стравливающий азотно-гелиево-кислородную смесь из камеры низкого давления редуктора АГК при давлении на 14-17 кгс/см 2 больше окружающего.

Клапанная коробка

Клапанная коробка с гофрированными трубками вдоха и выдоха служит для:

Клапанная коробка имеет штуцер 7 для подсоединения к маске с переговорным устройством или гидрокомбинезону СГП-К при помощи накидной гайки.

Дыхательный мешок

Дыхательный мешок имеет кольцевую форму и выполнен в виде воротника, облегающего шею подводника. Такая форма дыхательного мешка улучшает остойчивость, что особенно важно при свободном всплытии, и поддерживает голову подводника над поверхностью воды после всплытия.

Вместимость дыхательного мешка 6-8 л. Изготовлен он из мягкой прорезиненной ткани и крепится к нагруднику с помощью шлевок.

В верхней части дыхательного мешка (на тыльной стенке) размещен автоматический пускатель (дыхательный автомат) 3. В нижней части закреплены гофрированные трубки выдоха 5 и вдоха 1, предохранительный клапан 6, два штуцера 8 с накидными гайками для присоединения регенеративного патро­на, штуцера 7 и 9 для присоединения кислородного и азотно-гелиево-кислород-ного баллонов. Внутри мешка имеется тройник 10, соединяющий трубку вдоха 1 с отрезком трубки от регене­ративного патрона и дыхательной трубкой 4, имеющей боковые отверстия по всей длине. Эти отверстия обеспечивают поступле­ние газовой смеси на вдох из мешка при любом положении под­водника. Соединительная трубка 2 подводит газовую смесь из АГК-баллона под клапан дыхательного автомата.

Дыхательный автомат (автоматический пускатель) обеспечивает автоматическое пополнение дыхательного мешка азотно-гелиево-кислородной смесью при погружении или вырав-нивании давления с окружающим в необходимом для дыхания подводника объеме.

Дыхательный аппарат

Предохранительный клапан

Предохранительный клапан обеспечивает сброс избытка газовой смеси из дыхательного мешка аппарата как в процессе его использования, так и при хранении на подводной лодке.

Он устанавливается в нижней части дыхательного мешка и закрепляется накидной гайкой 8.

Конструктивно он представляет собой сочетание двух клапанов: основного – клапана-мембраны 5 и обратного резинового клапана 6. При повышении давления в дыхательном мешке мембрана 5, преодолевая усилия пружин 2, 3, отходит от седла и открывает выход избыточной газовой смеси через боковые отверстия в корпусе 7.

Дыхание подводника в аппарате (см. рис. 9) осуществляется через клапанную коробку 9, которая присоединяется к ниппелю шлема гидрокомбинезона СГП-К. Необходимый для дыхания состав газов в дыхательном мешке 10 обеспечивается за счет поглощения уг­лекислого газа и выделения кислорода химическим веществом регенеративного патрона 2, подачи кислорода через кислородный переключатель 12, а также подачи азотно-гелиево-кислородной сме­си через легочный автомат 8.

Маска

В комплекте аппарата имеется маска, предназ­наченная для использования аппарата ИДА-59М без гидрокомби­незона СГП-К в сухих и частично затопленных отсеках подводной лодки. Маска позволяет дышать в аппарате и обеспечивает изоляцию органов дыхания и глаз от окружающей газовой или водной среды.

С помощью угольника 4 и накидной гайки 5 с прокладкой 6 маска присоединяется к клапанной коробке аппарата. Для крепления и плотного прилежания маски по контуру лица она имеет лямки 1, которые позволяют подогнать маску по размеру головы.

Дополнительный гелиевый баллон

Дополнительный гелиевый баллон используется совместно с аппаратом ИДА-59М для выхода подводников с глубин более 100 м при обеспечении силами поисково-спасательной службы ВМФ.

Баллоны ДГБ поставляются в сборе с редуктором, пускателем, соединительными шлангами и арматурой. Баллон 1 с гелием заключен в чехол 7. В кармане 6 чехла размещен пускатель, соединенный шлангом 5 с тройником 3 ре­дуктора. Шлангом 10 с байонетным замком 9 и накидной гайкой 8.

Баллон ДГБ подсоединяется к крестовине азотно-гелиево-кислород-ного баллона. Редуктор 2 с запорным вентилем ввернут в горловину баллона. Карабином 4 баллон закрепляется к поясному ремню аппара­та. Габаритные размеры ДГБ и его деталей в сборе не превышают 330×160×110 мм, масса баллона 3,2 кг, вместимость 1,3 л, рабочее давление 20 МПа (200 кгс/см 2 ). Редуктор гелиевого баллона по устройству и принципу дей­ствия аналогичен редуктору азотно-гелиево-кислородного бал­лона, но в отличие от него отрегулирован на установочное давление 1-1,2 МПа (10-12 кгс/см 2 ).

Принципиальная схема действия изолирующего дыхательного аппарата ИДА-59М

B период повышения давления окружающей среды на глуби­нах от 0 до 20 м клапан 21 переключателя открыт, седло 24 перекрыто мембраной 26, кислород через дюзы Д1, Д2 и Д3 пос­тупает в дыхательный мешок. Подача кислорода определяется тарировкой дюзы Д1 и сос­тавляет 0,3-0,6 л/мин.

На глубине 20-24 м давление в полости воздействует на мембрану 19 прогибает ее, преодолевая усилие пружины 18, вследствие чего клапан 21 под воздействи­ем пружины 22 закрывается, подача кислорода осуществляется через дюзы Д1 и Д3 (около 1 л).

На глубинах 25-30 м мембрана 26 под воздействием этого давления, преодолевая уси­лие пружины 25, открывает седло 24, кислород из редуктора поступает через отверстие седла 24. Так как проходное сечение отверстия седла 24 намного больше проходного сечения дюз Д2 и Д3, то давление, действующее на мембрану 26, возрастает до значения давления кислорода на выходе из редуктора. Усилие от воздействия давления на поверхность мембраны 26 становится значительно больше усилия пружины 25, и седло 24 остается открытым в процессе дальнейшего погружения и всплытия.

При подъеме на поверхность подача кислорода из кислород­ного баллона возобновляется на глубине 55-65 м. Подача кис­лорода осуществляется через дюзу Д3 (около 1 л/мин). По мере подъема подача кислорода увеличивается.

На глубине 20-24 м усилие пружины 18 преодолевает газовое давление на мембрану 19, клапан 21 открывается, начинается поступление кислорода в дыхательный мешок через дюзы Д2 и Д3 (3,0-4,4 л/мин). Такая подача кисло­рода остается и после подъема на поверхность.

При повышении окружающего давления или при возникновении разрежения в дыхательном мешке 17 мембрана 2 дыхательного автомата 3, прогибаясь, через систему рычагов открывает кла­пан 11 и обеспечивает поступление газовой смеси в дыхатель­ный мешок. Таким образом, при выходе с глубин менее 100 м при компрессии в шлюзовом устройстве дыхатель­ный мешок 17 пополняется 25%-ой азотно-гелиево-кислородной сме­сью, поступающей из АГК-баллона через редуктор, тройник 1 и клапан 11 дыхательного автомата 13.

Источник

Изолирующий дыхательный аппарат ИДА-59М

Устройство ИДА-59М

Изолирующий дыхательный аппарат ИДА-59М (рис. 9) предс­тавляет собой автономный дыхательный аппарат регенеративного типа с замкнутым циклом дыхания. Аппарат изолирует органы дыхания подводника от окружающей среды и предназначен для обеспечения дыхания подводника при выходе из апл, а также для временного поддержания жизнедеятельности в отсеках аварийной пл. Основные составные части аппарата ИДА-59М показаны на рис. 9:

Рис. 9. Аппарат изолирующий дыхательный ИДА-59М

1 – нагрудник; 2 – регенеративный патрон; 3 – баллон; 4 – крестовина; 5 – редуктор; 6 – брасовый ремень; 7 – ремень с карабином; 8 – дыхательный автомат; 9 – клапанная коробка; 10 – дыхательный мешок; 11 – предохранительный клапан; 12 – переключатель; 13 – редуктор; 14 – кислородный баллон; 15 – карабин;16 – поясной ремень

Нагрудник с пришитым нижним брасом и поясным ремнем

Регенеративный патрон

Рис.10. Регенеративный патрон

1 – штуцер вдоха; 2 – штуцер выдоха; 3, 7 – решетки; 4 – наружный корпус; 5 – кольцевая полочка; 6 – внутренний корпус; 8 – колпачковая гайка

редуктор

редуктор состоит из запорного вентиля и редуктора, размещенных в одном корпусе. Запорный вентиль с малым крутящим моментом открывается вращением про­тив часовой стрелки, закрывается по часовой стрелке. На корпусе редуктора имеются два штуцера: штуцер высокого давления, закрытый колпачковой гайкой и служащий для зарядки баллона АГК смесью, и штуцер низкого давления, который под­соединяется к соединительной трубке дыхательного автомата. Редуктор работает следующим образом (рис. 17). Через открытый кла­пан вентиля газовая смесь из баллона АГК попадает под кла­пан редуктора и через отверстие в седле клапана напол­няет камеру низкого давления 2. Камера редуктора сверху закрыта резиновой мембраной 6, над которой помещается ре­гулировочная пружина 7 и металлический колпачок с отверстиями. По мере наполнения камеры низкого давления резиновая мембрана 6 прогибается и сжимает регулировочную пружину 7, освобождая толкатель клапана, который в свою очередь дает возможность клапану 3 редуктора под дейст­вием пружины перемещаться вверх до полного перекрытия отверстия в седле клапана редуктора. Приток газа в камеру низ­кого давления прекращается, если газ из камеры низкого давле­ния не расходуется. При истечении газа мембрана 6 прогибается вниз, клапан 3 редуктора под действием толкателя снова открывается и пропускает газ в камеру низкого давления. Из камеры низкого давления через канал и фильтр газ попадает в крестовину 1. Крестовина служит для соединения камеры низкого давления редуктора с пускателем 4 ДГБ и дыхательным (легочным) автоматом 13, для чего к крестовине присоединены соединительная трубка дыхательного автомата и шланг 10 с ниппелем байонетного замка 9 от ДГБ (см. рис. 16). В одном из штуцеров крестовины расположен предохраните­льный клапан, стравливающий смесь из камеры низкого давления редуктора АГК при давлении на 14…17 кгс/см2 больше окружающего. Кислородный баллон емкостью 1 литр служит для хранения медицинского кислорода (99%, не более 1% азота) при давлении 180…200 кгс/см2 (при учебных спусках допускается дав­ление не ниже 100 кгс/см2). На баллоне имеются редуктор 23 с запорным вентилем и переключатель 20 (см. рис. 17). Кислородный редуктор по устройству аналогичен редуктору, но в отличие от него имеет гер­метичный колпачок. Поэтому под колпачком на любой глубине сохраняется атмосферное давление в 1 кгс/см2. В связи с этим давление в камере низкого давления кислородного редуктора также остается постоянным – 5,5 ¸ 6,5 кгс/см2 – в течение все­го периода работы редуктора и не зависит от величины окружаю­щего давления. На глубине 55…65 м, когда давление окру­жающей среды становится равным давлению в камере редуктора, истечение кислорода в дыхательный мешок полностью прекращает­ся.

Клапанная коробка

Рис.11. Клапанная коробка:

1 – патрубок выдоха; 2 – направляющая клапана; 3 – клапан выдоха; 4 – прокладка; 5 – клапан вдоха; 6 – патрубок вдоха; 7 – штуцер; 8 – пробковый кран

Дыхательный мешок

Дыхательный мешок (рис. 12) имеет кольцевую форму и выполнен в виде воротника, облегающего шею подводника. Такая форма дыхательного мешка улучшает остойчивость, что особенно важно при свободном всплытии, и поддерживает голову подводника над поверхностью воды после всплытия. Вместимость дыхательного мешка 6…8 л. Изготовлен он из мягкой прорезиненной ткани и крепится к нагруднику с помощью шлевок. В верхней части дыхательного мешка (на тыльной стенке) размещен автоматический пускатель (дыхательный автомат) 3. В нижней части закреплены гофрированные трубки выдоха 5 и вдоха 1, предохранительный клапан 6, два штуцера 8 с накидными гайками для присоединения регенеративного патро­на, штуцера 7 и 9 для присоединения кислородного баллонов. Внутри мешка имеется тройник 10, соединяющий трубку вдоха 1 с отрезком трубки от регене­ративного патрона и дыхательной трубкой 4, имеющей боковые отверстия по всей длине. Эти отверстия обеспечивают поступле­ние газовой смеси на вдох из мешка при любом положении под­водника. Соединительная трубка 2 подводит газовую смесь под клапан дыхательного автомата. Дыхательный автомат (автоматический пускатель) (рис. 13) обеспечивает автоматическое пополнение дыхательного мешка смесью при погружении или давления с окружающим в необходимом для дыхания подводника объеме.

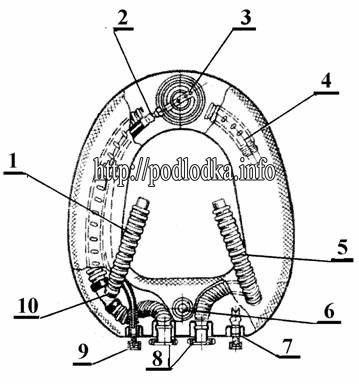

Рис. 12. Дыхательный мешок:

1 – трубка вдоха; 2 – соединительная трубка; 3 – дыхательный автомат; 4 – дыхательная трубка; 5 – трубка выдоха; 6 – предохранительный клапан; 7, 8, 9 – штуцеры; 10 – тройник

Внутренняя полость дыхательного автомата изолируется от окружающей среды эластичной мембраной 1, прижимаемой к корпусу защитной крышкой 2 с резьбовым кольцом 3. Газовая смесь через штуцер 6 с фильтром 7 подводится к клапану 5, который прижимается к седлу пружиной 8. Усилие на шток клапана передается рычагами 11 и 12, высота расположения которых регулируется винтом 4 и гайкой 13. Усилие открытия регулируется винтом 9, сжимающим пружину 10. В дыхательный мешок газовая смесь поступает через вырезы в днище корпуса. Дыхательный автомат перепускает газовую смесь при в мешке 110…160 мм вод.ст. Предохранительный клапан (рис. 14) обеспечивает сброс избытка газовой смеси из дыхательного мешка аппарата как в процессе его использования, так и при хранении на подводной лодке.

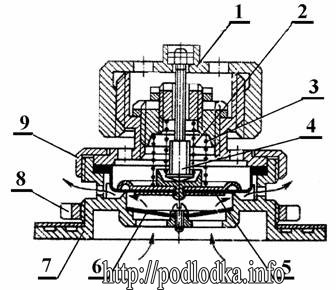

Рис.13. Дыхательный автомат:

1 – мембрана; 2 – крышка; 3 – резьбовое кольцо; 4, 9 – винты; 5 – клапан; 6 – штуцер; 7 – фильтр; 8, 10 – пружины; 11, 12 – рычаги; 13 – гайка

1 – крышка; 2, 3 – пружины; 4 – шток; 5 – 6 – обратный клапан; 7 – корпус; 8, 9 – гайки

Он устанавливается в нижней части дыхательного мешка и закрепляется накидной гайкой 8. Конструктивно он представляет собой сочетание двух клапанов: основного – 5 и обратного резинового клапана 6. При повышении давления в дыхательном мешке мембрана 5, преодолевая усилия пружин 2, 3, отходит от седла и открывает выход избыточной газовой смеси через боковые отверстия в корпусе 7. Дыхание подводника в аппарате (см. рис. 9) осуществляется через клапанную коробку 9, которая присоединяется к ниппелю шлема гидрокомбинезона для дыхания состав газов в дыхательном мешке 10 обеспечивается за счет поглощения уг­лекислого газа и выделения кислорода химическим веществом регенеративного патрона 2, подачи кислорода через кислородный переключатель 12, а также подачи сме­си через легочный автомат 8. Все узлы аппарата ИДА-59М смонтированы на нагруднике 1, с помощью которого аппарат закрепляется на туловище подвод­ника поверх гидрокомбинезона брасовом ремне 6 наг­рудника закрепляется ремень с карабином 7, который служит для удержания подводника в люке подводной лодки в процессе шлюзования при выходе свободным всплытием через спасательные люки, оснащенные блоком подачи воздуха. Карабин аппарата 15 предназначен для удержания подводника при выходе из подводной лодки на буйрепе около мусинга. Ремень карабина 15 закреплен на поясном ремне 16 аппарата. С помощью штуцера крестовины 4 аппарат ИДА-59М сое­диняется с ДГБ (см. рис. 16). Предварительно со штуцера отвертывается колпачковая гайка.

Маска

В комплекте аппарата имеется маска (рис. 15), для использования аппарата ИДА-59М без гидрокомби­незона в сухих и частично затопленных отсеках подводной лодки. Маска позволяет дышать в аппарате и обеспечивает изоляцию органов дыхания и глаз от окружающей газовой или водной среды.

1 – лямки; 2 – очки; 3 – переговорное устройство; 4 – угольник; 5 – накидная гайка; 6 – прокладка

С помощью угольника 4 и накидной гайки 5 с прокладкой 6 маска присоединяется к клапанной коробке аппарата. Для крепления и плотного прилежания маски по контуру лица она имеет лямки 1, которые позволяют подогнать маску по размеру головы. Маска выпускается трех размеров:

Дополнительный гелиевый баллон

Дополнительный гелиевый баллон (рис. 16) используется совместно с аппаратом ИДА-59М для выхода подводников с глубин более 100 м при обеспечении силами. Поисково-спасательной службы ВМФ. Баллоны ДГБ поставляются в сборе с редуктором, пускателем, соединительными шлангами и арматурой. Баллон 1 с гелием заключен в чехол 7. В кармане 6 чехла размещен пускатель, соединенный шлангом 5 с тройником 3 ре­дуктора. Шлангом 10 с байонетным замком 9 и накидной гайкой 8

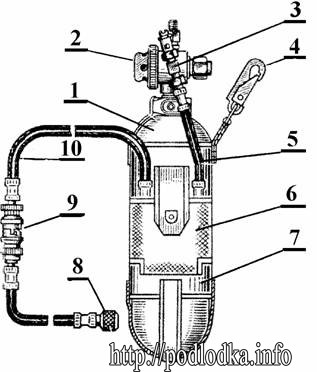

Рис. 16. Дополнительный гелиевый баллон:

1 – баллон; 2 – редуктор; 3 – тройник; 4 – карабин; 5, 10 – шланги; 6 – карман чехла; 7 – чехол; 8 – накидная гайка; 9 – байонетный замок

Баллон ДГБ подсоединяется к крестовине баллона. Редуктор 2 с запорным вентилем ввернут в горловину баллона. Карабином 4 баллон закрепляется к поясному ремню аппара­та. Габаритные размеры ДГБ и его деталей в сборе не превышают 330×160×110 мм, масса баллона 3,2 кг, вместимость 1,3 л, рабочее давление 20 МПа (200 кгс/см2). Редуктор гелиевого баллона по устройству и принципу дей­ствия аналогичен редуктору бал­лона, но в отличие от него отрегулирован на установочное давление 1…1,2 МПа (10…12 кгс/см2).

Принципиальная схема действия ИДА-59М

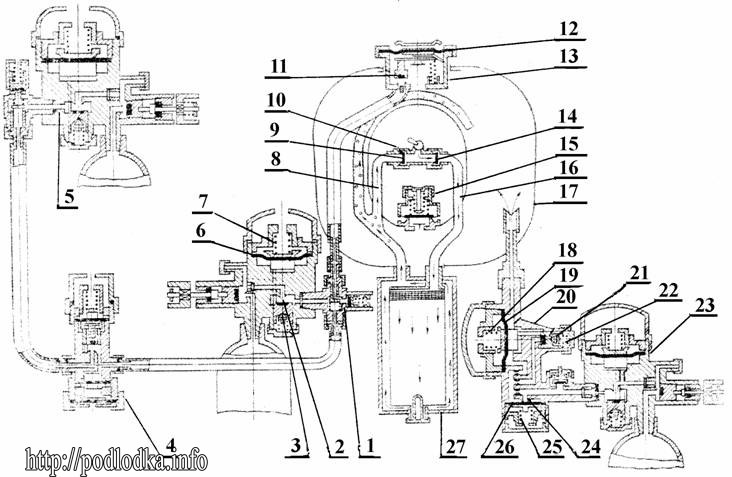

Рис. 17. Принципиальная схема действия аппарата ИДА-59М:

1 – крестовина; 2 – камера редуктора; 3,11,21 – клапаны; 4 – пускатель ДГБ; 5,23 – редукторы; 6,12,19,26 – мембраны; 7,18,22,25 – пружины; 8 – трубка вдоха; 9 – клапан вдоха; 10 – клапанная коробка; 13 – дыхательный автомат; 14 – клапан выдоха; 15 – предохранительный клапан; 16 – трубка выдоха; 17 – дыхательный мешок; 20 – кислородный переключатель; 24 – седло клапана; 27 – регенеративный патрон

Характеристика регенеративных веществ и газов, применяемых для дыхания в аппарате ИДА-59М

Для регенерации газовой среды в изолирующем дыхательном аппарате ИДА-59М используют гранулированное регенеративное вещество О-3 на основе надперекиси калия К₂О₄. Химическая реакция поглощения углекислого газа и влаги из выдыхаемой подводником газовой смеси и насыщения ее кислородом может быть представлена в следующем виде:

4КОН + 2СО2 = 2К2СО3 + 2Н2О + 70ккал.

К снаряжению регенеративных патронов допускают вещества, содержащие кислорода не менее 130 л/кг и двуокиси углерода – не более 15 л/кг. В качестве поглотителя двуокиси углерода используется химический поглотитель известковый (ХПИ). Вещество ХПИ используется в основном при отработке личным составом учебных задач в условиях станций и комплексов. Процесс поглощения двуокиси углерода может быть представлен в виде:

2NaOH + CO₂ = Na₂CO₃ + H₂O + 28 ккал

К использованию допускается поглотитель с содержанием двуокиси углерода не более 20 л/кг. Вещество О-3 является химически активным. Оно бурно реагирует с водой, маслом, спиртом и жидким топливом. Поэтому при работе с веществом О-3, а также при хранении заряженных аппаратов на пл следует соблюдать строжайшие меры предос­торожности во избежание взрывов и пожаров. Для анализа регенеративного вещества О-3 на содержание кислорода и двуокиси углерода и поглотителя ХПИ на содер­жание двуокиси углерода применяется прибор кальциметр. Пробы на анализ гранулированного регенеративного вещест­ва или химического поглотителя отбираются из каждого вновь вскрываемого барабана (емкость для транспортировки и хране­ния вещества). Из трех различных мест барабана отбирают не менее трех проб. Для дыхания в аппарате ИДА-59М используется меди­цинский газообразный кислород (99% О2 и 1% N2), ГОСТ Пользоваться техническим кислородом для дыхания водолазов запрещается. Кислород получают с завода и в транспортных бал­лонах доставляют на учебно-тренировочные станции и комплек­сы, где им набивают кислородные баллоны аппаратов ИДА-59М. Для набивки используют 25% смесь, которая содержит 25% кислорода, 15% гелия и 60% азота. При этом максимальное парциальное давление кислорода, приме­няемое при спасении подводников из аварийной подводной лодки, несколько превышает установленное для спусков (1,3…1,8 ата). Поэтому сроки пребывания на глубинах 80…100 м при дыхании 25% смесью для предупреждения кислородного отравления ограничены 15…20 мин. Использование 25% благодаря повышенному пар­циальному давлению кислорода обеспечивает некоторое увеличение сроков пребывания под водой под наибольшим давлением при выходе с глубин до 100 м включительно без опасности возникновения у под­водников декомпрессионной болезни. В то же время выход лично­го состава из аварийной подводной лодки на этой смеси методом подъема по буйрепу позволяет применить более короткие ре­жимы. При выходе с глубины более 100 м эта смесь для дыхания непригодна кислородного отравления и должна разбавляться в дыхательном мешке аппарата чистым гелием из ДГБ. Проведение анализов воздуха на содержание вредных веществ, проверка состава газовых смесей по кислороду произ­водится через каждые три месяца эксплуатации компрессорных установок, перед началом эксплуатации вновь установленных или отремонтированных компрессоров, воздушных магистралей и баллонов. Заключение о пригодности регенеративных веществ, газовых смесей и воздуха для дыхания водолазов не­зависимо от места выполнения анализов дает врач-спецфизио­лог (врач) корабля (организации ВМФ) или лицо, осуществляющее медицинское обеспечение водолазных спусков.

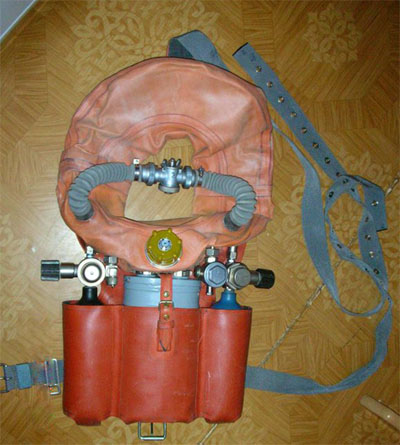

Фото ИДА-59М
