Инструменты для чеканки

Кроме набора разметочного и слесарного инструмента, основным рабочим инструментом чеканщика являются различного вида чеканы и молотки.

Чекан представляет собой металлический стержень со специально обработанной нижней рабочей частью (боем). Обычно длина его 120-170 мм. Однако на практике размеры чеканов колеблются и зависят от того, для какой работы они предназначены. В поперечном сечении они могут быть прямоугольные, круглые, квадратные. Наиболее удобным, но более сложным в изготовлении, считается чекан с утолщением в средней части. Он удобен в работе и хорошо гасит вибрацию в момент удара (рис. 105).

Чеканы изготовляют из сталей марок У7, У8, 50Х. Для этой цели можно использовать старый напильник, предварительно отпустив его и сточив насечку. Хорошие чеканы получают из арматурной конструкционной стали улучшенного качества.

Для изготовления чеканов стальные прутки нужного сечения режут на заготовки, на наждачном круге грубо обтачивают, а затем, зажав в тисках, с помощью напильника придают им окончательную форму. Рабочую часть обрабатывают наждачной бумагой и шлифуют. Для фактурного чекана на ней выполняют насечку и закаливают с последующим отпуском для снятия внутренних напряжений в металле. После закалки бой полируют.

Для изготовления чеканов используют также мягкие сорта стали и твердые сорта латуни и бронзы. Чеканы из них применяют в работе с мягкими металлами и для выполнения высокого рельефа, когда металл значительно утоньшается и возникает опасность его прорыва. В момент удара и расплющивания основного металла такой чекан принимает часть энергии удара на себя и слегка деформируется, что делает его работу мягкой (рис. 106).

Чеканы из мягких сортов стали требуют более частой заточки.

Все металлические чеканы можно разделить на следующие группы:

Расходник (обводной чекан) применяется для выполнения контура рисунка на металле. В зависимости от угла заточки может давать широкую мягкую линию или тонкую и четкую (при остром угле заточки). Бой прямой или полукруглый (рис. 107).

Пурошник имеет круглую сферическую головку (бой) разного диаметра. Применяют для поднятия рельефа с обратной стороны и нанесения фактуры с лицевой.

Бобошник напоминает пурошник, но имеет продолговатый элипсовидный бой. Также используют при поднятии рельефа с обратной стороны. Специальный чекан применяют при чеканке поднутренностей.

При работе с пластичными материалами толщиной 0,3-0,5 мм используют ручные расходники и давильники с деревянной ручкой. Давильники выполняют функцию чекана. Однако давление на рабочую поверхность происходит не за счет удара молотком, а давления кистей рук. Изготавливают их из проволоки диаметром 3-4 мм с деревянной или пластмассовой ручкой.

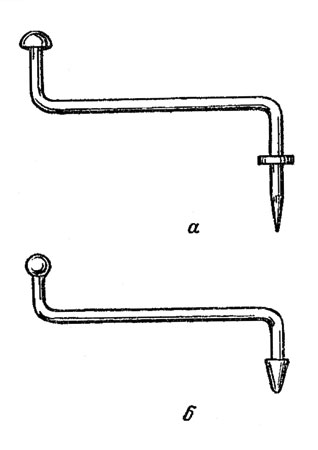

Рис. 109. Крюк (а) и трещотка (б)

При чеканке различных объемных полых изделий для выколачивания рельефа на объемной форме применяют крюки и трещотки, представляющие собой стальные стержни с загнутыми рабочими концами под прямым углом, направленными в противоположные стороны (рис. 109). Для изготовления этого инструмента желательно использовать пружинные сорта сталей. Рабочим концам крюков и трещоток придают разнообразную форму, однако притупленную настолько, чтобы в момент удара не прорывался металл. В крюке оба отогнутых конца рабочие, в трещотке один конец рабочий, а другой крепят в тисках или забивают в деревянную колоду (рис. 110). Длина крюков и трещоток зависит от размеров изделия, но не менее 250 мм, поперечное сечение их 8-16 мм в зависимости от общей длины. Выполнять их более толстыми не следует поскольку ухудшатся пружинистые свойства и потребуются более сильные удары молотком.

Вторым главным инструментом чеканщика являются чеканные молотки, которые могут иметь разнообразную форму и быть выполнены в зависимости от назначения из металла, дерева или резины. Иногда в резиновые молотки делают металлическую вставку.

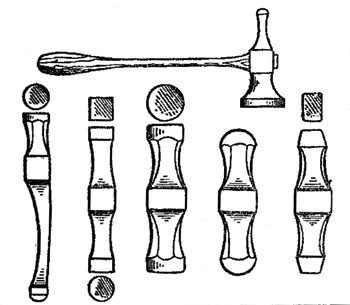

Рис. 111. Фасонные молотки для чеканки

Источник

Чеканка, гравировка и тиснение – механические технологии декорирования металлов

В отдельных статье мы описывали химические методы художественной обработки металла – такие как травление ювелирных изделий, покрытие золотом (золочение) и другими металлами, а также чернение серебра. А сейчас поговорим о механических способах декорирования.

Чеканка по металлу

Художественная чеканка (англ. — hammering) была известна практически повсеместно с древнейших времён. В этой технике создавались как масштабные, так и миниатюрные изделия (культового или бытового назначения).

Техника чеканки

Художественную чеканку выполняют из листового металла, или по «литью» — то есть на поверхности отлитого изделия. Это два технологически разных способа. При первом из листовой заготовки чеканят новое изделие. При втором способе — только оттачивают исходную художественную форму. Мастер действует чеканом (специальным стержнем, который ставят вертикально, ударяя по нему сверху молотком). Нижний, рабочий конец (бой) чекана и оставляет отпечаток на материале.

Чеканщик берёт металл с определённой пластичностью и вязкостью, способный менять форму под действием силы. Пригодны большинство металлов и их сплавов (исключая особо колкие, например чугун). Работают с листами металла толщиной от 0,4 до 1 мм подходящей пластичности.

Инструменты для художественной чеканки

Ученикам Хогвардса полагалось по одной палочке, но у чеканщиков всё не просто. Чувство координации при ведении чекана и точном ударе молотка — результат упорной практики. В помощь дан целый арсенал вспомогательных средств для чеканов — расходники, лощатники, пурошники, бобошники и трубочки длиной 120—170 мм, восьмигранного (реже круглого) сечения. Не забудем про пуансоны — чеканы, на рабочей стороне которых установлены фрагменты орнамента (завитки, листы, цветы, розетки) или буквы и цифры. Древнерусские чеканщики применяли и пуансоны с изображением рук, глаз и тому подобного. Это оптимизировало чеканку лицевых, культовых изображений.

Как наносят рисунок для чеканки? Приём канфарения по металлу

Отрезанной от листа металлической бляшке нужен припуск вокруг рисунка 30—40 мм для закрепления бляшки на смоле при чеканке.
Для нанесения рисунка на металл, заготовку грунтуют белой акварелью. Затем на нее переводят (через копирку) рисунок, — контурный, в натуральную величину. Полученный контур закрепляют нитролаком, чтобы он не стирался при работе. Но в серьёзных случаях (больших многофигурных композиций, портретов и тому подобное) лучше применять канфарение. Суть этой техники в следующем. Закреплённый на металле рисунок «перфорируют» специальным инструментом — канфарником, пробивая по контурам рядами точек, образующих пунктирные линии.

Чеканка по металлу: что идет за нанесением орнамента?

Дальнейшие этапы в работе чеканщика включают: расходку, создание рельефа и отделку (нанесение фактуры).

В ходе расходки канфарный рисунок чеканом-расходником соединяют в сплошную линию. Затем лощатниками «опускают» фон вокруг рисунка. Выколотку рельефа (если это в планах) проводят с обратной стороны, на резине или мешке с песком. Далее финальная доводка.

Легко ли найти настоящие чеканные изделия?

Ручной труд дело непростое, ценник рядом с изящной вещицей тому подтверждение. «От и до» вручную отчеканенное украшение — это редкий гость в современном ювелирном ассортименте. Заводы и фабрики давно перешли на литьё и штамповку с последующим «доведением» — в том числе и чеканкой. Тем не менее, сохранились промысловые предприятия, практикующие создание украшений в традиционном стиле. Яркий представитель подобных ювелирных бизнесов — дагестанские Кубачи, широко применяющие техники чеканки, гравирования, чернения и зернения.

Примеры работ Кубачинских мастеров с применением чеканки:

Художественное гравирование по металлу

Так называемое плоскостное гравирование (англ. engraving) – это нанесение линейного рисунка или рельефа на металл с помощью резца. При плоскостном гравировании (двухмерном) обрабатывается только поверхность металла. Это широко распространенный приём в художественной обработке металла. Его назначение — декорировать поверхность изделия нанесением простого узора или сложных портретных, многофигурных или ландшафтных композиций, надписей и шрифтовых работ. Графика резцом на металле — еще более тонкая и совершенная, чем карандашом или даже пером, так как штрихи резца значительно тоньше и четче линий, проведенных пером.

Техника гравирования

Отлично подходят для гравировки латунь, серебро, некоторые стали. Неплохо гравируются бронза, цинк, никелевые сплавы. Хуже — золото, платина, алюминий. Поверхность металла, который планируется подвергнуть гравированию, должна быть матовой (шлифованной), а не блестящей (полированной) — излишний блеск слепит.

Перенос рисунка на металл проводят так же, как при чеканке. Мелкие ювелирные изделия и медали перед работой крепят к доске, по размерам большей, чем заготовка или изделие. Небольшие заготовки крепят сургучом или канифолью. Основное орудие гравировщика — штихель (резец). Общая длина штихеля колеблется от 100 до 130 мм; его изготовляют из лучших марок инструментальных сталей, способных держать заточку. Ювелиры Кубачинского промысла (как и вообще мастера Кавказа) блестяще гравируют эффектные украшения — примеры их работ с чернёным гравированием можно увидеть выше, в разделе чеканки..

Художественное тиснение на металле

Техника тиснения по металлу зародилась еще в домонгольский период (X—XI вв.). Её преимущество по сравнению с чеканкой — в быстроте производства изделий, а также в значительной экономии золота и серебра (тиснение проводят на материале значительно меньшей толщины по сравнению с чеканкой). В работе, как и в случае чеканки, используют пуансоны. Одного удара пуансона достаточно, чтобы его рабочий конец сообщил металлу соответствующую, желаемую форму.

Как и в случае чеканки, при тиснении не обязательно добиваться определенного рисунка или орнамента. Вместо этого ювелир может создать изделие с игрой света путём тиснения «неровностей» на поверхности. То же самое может служить цели обеспечения «эффекта древнего украшения». Однако, довольно часто тиснят именно определённый орнамент.

Басма («отпечаток» на тюркском) — это тиснение рельефных рисунков с помощью специальных матриц — басманных досок. Матрицы — это шаг в развитии тиснения, заменяющего чеканку. Они представляют собой невысокий монолитный металлический рельеф с мягкими, плавными формами без острых краев и углов и резких выступов (иначе рвётся тонкий металл при тиснении).

Техника тиснения по металлу

Суть процесса тиснения: на матрицу кладут лист подготовленного металла толщиной 0,2—0,3 мм. Сверху кладут прокладку из листового свинца. По ней работают деревянным молотком или прессуют винтовыми ручными прессами мощностью от 5 до 10 (15)т. Под действием силы свинец (в силу пластичности) вдавливается во все углубления матрицы, копируя ее рельеф. После тиснения свинец удаляют и с матрицы снимают басму — тонкий рельеф, повторяющий детали матрицы, включая и фактуру. Иногда контур узора канфарят, подчёркивая рисунок.

В древнерусском искусстве басмы применялись для оковки ларцов, икон, окладов и подобных изделий. Основу изделия делали из дерева и на нее при помощи мелких гвоздей набивалась басма, сплошь закрывающая столярную конструкцию и превращающая изделие как бы в чеканное. Для получения орнамента на матрице выполнялся только один рапорт — «шаг». Затем после каждого тиснения заготовка передвигалась на величину рапорта и вновь оттискивалась (на готовой басме такие стыки хорошо видны). По наличию стыков на басме легко отличить тиснение от чеканки.

Надеемся, теперь всеми понят смысл названия московской Басманной улицы).

ИЗГОТОВЛЕНИЕ ЮВЕЛИРНЫХ ИЗДЕЛИЙ | Виды ювелирных техник | Серебряная чернь — одна из техник химической обработки металлов | Травление серебряных изделий и других металлов. Родирование ювелирных изделий, и другие техники химического декора по металлу

Источник

Канфарник инструмент для чего

§ 1. ИЗГОТОВЛЕНИЕ ЭМАЛЕВОЙ МАССЫ

§ 2. МЕТАЛЛЫ ДЛЯ ЭМАЛИРОВАНИЯ И ИНСТРУМЕНТЫ

§ 3. ТЕХНОЛОГИЯ ЭМАЛИРОВАНИЯ

§ 4. КЛАССИФИКАЦИЯ ЭМАЛЕЙ

§ 5. ТЕХНОЛОГИЯ ЖИВОПИСИ ПО ЭМАЛИ

§ 6. ЭМАЛИРОВАНИЕ ЧЕРНЫХ МЕТАЛЛОВ

§ 7. КРАТКАЯ ИСТОРИЯ РУССКОГО ИСКУССТВА ЭМАЛИ

§ 1. МАТЕРИАЛЫ ДЛЯ ЧЕКАННЫХ РАБОТ

§ 2. ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ

§ 3. ТЕХНОЛОГИЯ ЧЕКАНКИ

§ 4. РАЗНОВИДНОСТИ ЧЕКАННЫХ РАБОТ

§ 5. ЧЕКАНКА ПО ЛИТЬЮ

§ 1. МАТЕРИАЛЫ ДЛЯ СВОБОДНОЙ РУЧНОЙ КОВКИ

§ 2. НАГРЕВАТЕЛЬНЫЕ УСТРОЙСТВА

§ 4. ТЕХНОЛОГИЯ КОВКИ

§ 5. ПРИЕМЫ СБОРКИ КОВАНЫХ ИЗДЕЛИЙ

§ 6. ТЕРМИЧЕСКАЯ ОБРАБОТКА (ЗАКАЛКА И ОТПУСК)

ТЕХНИКА ХУДОЖЕСТВЕННОЙ ЭМАЛИ, ЧЕКАНКИ И КОВКИ

Издательство «Высшая школа», 1986

ТЕХНИКА ХУДОЖЕСТВЕННОЙ ЭМАЛИ, ЧЕКАНКИ И КОВКИ.. 1

§ 1. ИЗГОТОВЛЕНИЕ ЭМАЛЕВОЙ МАССЫ. 8

§ 2. МЕТАЛЛЫ ДЛЯ ЭМАЛИРОВАНИЯ И ИНСТРУМЕНТЫ. 12

§ 3. ТЕХНОЛОГИЯ ЭМАЛИРОВАНИЯ.. 15

§ 4. КЛАССИФИКАЦИЯ ЭМАЛЕЙ.. 17

§ 5. ТЕХНОЛОГИЯ ЖИВОПИСИ ПО ЭМАЛИ.. 24

§ 6. ЭМАЛИРОВАНИЕ ЧЕРНЫХ МЕТАЛЛОВ.. 27

§ 7. КРАТКАЯ ИСТОРИЯ РУССКОГО ИСКУССТВА ЭМАЛИ.. 30

ХУДОЖЕСТВЕННАЯ ЧЕКАНКА.. 35

§ 1. МАТЕРИАЛЫ ДЛЯ ЧЕКАННЫХ РАБОТ.. 36

§ 2. ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ.. 37

§ 3. ТЕХНОЛОГИЯ ЧЕКАНКИ.. 47

§ 4. РАЗНОВИДНОСТИ ЧЕКАННЫХ РАБОТ.. 54

§ 5. ЧЕКАНКА ПО ЛИТЬЮ. 59

ХУДОЖЕСТВЕННАЯ КОВКА.. 61

§ 1. МАТЕРИАЛЫ ДЛЯ СВОБОДНОЙ РУЧНОЙ КОВКИ.. 62

§ 2. НАГРЕВАТЕЛЬНЫЕ УСТРОЙСТВА.. 64

§ 4. ТЕХНОЛОГИЯ КОВКИ.. 71

§ 5. ПРИЕМЫ СБОРКИ КОВАНЫХ ИЗДЕЛИЙ.. 76

§ 6. ТЕРМИЧЕСКАЯ ОБРАБОТКА (ЗАКАЛКА И ОТПУСК) 82

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА.. 87

ДОПОЛНИТЕЛЬНАЯ ЛИТЕРАТУРА.. 87

Настоящее пособие представляет собой практическое руководство по выполнению ручных художественных работ в технике горячей эмали, чеканки и художественной ковки.

Содержание и порядок размещения материала соответ­ствует утвержденной программе курса «Материаловедение и технология художественной обработки металлов».

Книга написана на основе многолетнего педагогического и практического опыта авторов с использованием литера­турных источников, список которых прилагается в конце книги.

Пособие предназначено для студентов и аспирантов высших художественно-промышленных институтов, уча­щихся средних учебных заведений. Его могут использовать профессиональные и самодеятельные художники, работа­ющие в области декоративно-прикладного искусства, юве­лиры, мастера народных промыслов. Кроме того, оно может быть полезно реставраторам при работах по восстановле­нию художественных памятников из металла, искусствоведам при атрибуции музейных экспонатов, а также всем, кто интересуется прикладным искусством.

Предисловие и введение написаны А. В. Флеровым. Глава первая — А. В. Флеровым и М. Т. Деминой; глава вторая — Ю. А. Шемановым; глава третья — А. Н. Елизаровым.

При подготовке пособия к изданию авторы учли цен­ные советы и замечания рецензентов: старшего научного сотрудника, д-ра искусствоведения, заслуженного работника культуры РСФСР М. М Постниковой-Лосевой; сотрудников Государственного художественного института Эстонской ССР — проф. Д Кульдкеппа; старшего преподавателя Э. Вай-ник; заведующего мастерской И. Яанис, а также сотрудников Московского высшего художественно-промышленного учи­лища (б. Строгановского), которым авторы выражают глубо­кую признательность.

Замечания и пожелания, направленные на улучшение книги, авторами будут приняты с благодарностью.

Декоративно-прикладное искусство — один из наиболее распространенных и доступных видов искусства. Это пре­образованные художником в произведения искусств самые обычные окружающие нас предметы: посуда, светильники, убранство жилых и общественных интерьеров и т. п. Художественно преобразованный предметный мир приобре­тает новые свойства, влияющие на настроение и эмоциональ­ное состояние людей, формирует их вкус и эстетически воспитывает. Эта роль искусства в обогащении духовной жизни трудящихся и вовлечении их в культурное строи­тельство постоянно отмечаются в решениях партии и правительства.

В связи с реформой общеобразовательной и профес­сиональной школы поставлена важнейшая задача значитель­ного улучшения художественного образования и эстетичес­кого воспитания учащихся. Необходимо развивать у уча­щихся чувство прекрасного, формировать высокие эстети­ческие вкусы, умение понимать и ценить произведения искусства, памятники истории и архитектуры. В этих целях следует расширить подготовку учителей на специ­альных факультетах высших учебных заведений, обеспе­чить преподавание предметов эстетического цикла квали­фицированными специалистами.

В связи с этим перед художественными вузами нашей страны стоит задача дальнейшего совершенствования всей учебно-воспитательной работы по выпуску художни­ков и мастеров высокой квалификации, способных не только выполнять творческие работы, но и вести занятия и кружки как в общеобразовательной, так и в профес­сиональной школах.

Выпускники декоративно-прикладных кафедр и факуль­тетов должны уметь преподавать не только рисунок и живопись, но и художественные ремесла — ковку, чеканку, эмалирование и др. Поэтому практической работе в учебных мастерских отводится одно из основных мест в учебных планах художественно-промышленных вузов. На протяжении всего срока обучения, начиная с первого курса и кончая дипломной или выпускной работой, студенты постепенно, год за годом, накапливают необходимые практические навыки, оттачивают мастерство в области художественной обработки металлов.

Знание декоративных свойств и возможностей матери­ала, из которого создается произведение прикладного и декоративного искусства, является необходимым этапом в подготовке специалиста этого профиля.

Способы обработки материалов — это средства образного мышления, которыми оперирует художник, воплощая свою идею в реальную художественную форму.

Чем глубже изучение и тоньше понимание свойств материала, тем совершеннее и свободнее использование этих свойств в различных технических приемах для реше­ния художественно-композиционных задач. Освоение каж­дого нового технического приема художественной обработки материала расширяет и обогащает. изобразительный язык художника, увеличивает арсенал средств художественного выражения его творческого замысла, облегчает поиск на­иболее выразительной и адекватной содержанию художест­венной формы.

Высокое чувство материала, тонко продуманное отно­шение в выборе способа его художественной обработки — залог творческого успеха художника прикладного искусства.

Примером глубокого знания свойств материала и спо­собов его обработки является народное искусство. Оно не искажает изобразительной природы материала, а бережно сохраняет свойственный ему изобразительный язык. В про­изведениях народного искусства очень часто в качестве художественного средства выступает сам материал с его характерной фактурой, блеском, цветом; их композиция строится на выразительности и красоте самого материала. Но для получения такого эффекта необходимо в совер­шенстве изучить материал и освоить технику его худо­жественной обработки — отточить мастерство, позволяющее извлекать из материала всю присущую ему выразитель­ность и декоративность.

Источник

4.5. Инструменты, процесс чеканки

4.5. Инструменты, процесс чеканки

Рельеф на листовом металле формируют с помощью специальных инструментов – чеканов и выколоточных молотков, большинство из которых мастера изготовляют сами. Постепенно у чеканщика накапливается несколько десятков чеканов самых различных форм и размеров.

Рис. 4.24. Насмолка металлической пластины.

Рис. 4.25. Чеканы: а – расходники; б – лощатники; в – бобошники; г – пурошники; д – канфарник; е – пуансон; ж – трубочка.

Но, несмотря на большое разнообразие, чеканы в зависимости от формы бойка и назначения можно разделить на семь основных видов – это расходники, лощатники, бобошники, пурошники, канфарники, зернильники – трубочки и пунсоны (рис. 4.25).

Расходник напоминает зубильце или отвертку с притупленным концом. На металле он оставляет след в виде узкого желобка. Именно с него и начинается непосредственная работа над рельефом. Расходником углубляют контуры рисунка, нанесенного на металл.

Штихель, как и расходник, служит для нанесения линейного рисунка на металл. Гравируют штихелем прямо от руки без молотка. Штихель можно изготовить из старой матрацной пружины или стальной проволоки диаметром 3–4 мм. Отрезают кусок пружины, проволоки длиной примерно 80 мм, накаляют на огне и осторожно расплющивают легким молотком, этот конец проволоки будет рабочей частью штихеля: ему придают вид двухгранной или трехгранной пирамидки. Для прочности штихель можно закалить, а затем на него насаживают деревянную ручку.

Лощатник имеет почти плоский боек или «бой» в виде квадрата или прямоугольника с закругленными углами, он предназначен для осаживания (опускания) фона.

Пурошник имеет боек формы шара. Применяют его в тех случаях, когда на рельефе необходимо получить сферические углубления или выпуклости.

Канфарник напоминает тонкий пробойник. Только конец его не острый, а скругленный. Он не пробивает металл, а делает на нем мелкие сферические вмятины в виде точек. Канфарник служит для переведения рисунка с бумаги на металл, а также для нанесения на участки фона многочисленных точечных углублений, придающих фону матовую фактуру.

Пуансон – это металлический стержень, на бойке которого выточен рельеф в виде звездочки, ступенчатой пирамидки, треугольника, лепестка и т. п. С помощью пуансона на металл наносят простейшие узорные бордюры, в которых в определенной последовательности сочетаются одинаковые элементы.

Металлический выколоточный молоток имеет с одной стороны широкий, плоский (круглый, квадратный) боек, а с другой стороны – шаровидный. Плоским бойком при работе ударяют по ударной части чекана, а сферическим выколачивают крупные элементы рельефа. Ручку молотка делают из древесины твердых пород, придав ей полукруглую форму с утолщением на конце (см. рис. 4.26 и 4.27).

Кроме металлических чеканов и молотков, применятся также деревянные, которые изготавливают из древесины твердых пород – дуба, бука, граба, березы в виде цилиндрических стержней с боковыми срезами по всей длине. Форма боевых частей деревянных чеканов такая же, как и у металлических (рис 4.28). Применяют деревянные чеканы для выколачивания высокого рельефа, опускания и выравнивания фона, особенно при работе с мягким алюминием и медью. Деревянным молотком или киянкой правят на правильной плите листовой металл, загибают (отбортовывают) края готового рельефа.

Рис. 4.26. Выколоточиые молотки для чеканки.

Рис. 4.27. Чеканный молоток (размеры в мм).

Рис. 4.28. Чеканы: металлический – 1; деревянные – 2.

Для резания тонких листов металла нужны ножницы, разрез ими можно сделать гораздо быстрее и чище, чем зубилом. Ножницы для металла отличаются от обыкновенных своей большой прочностью. Для небольших листов толщиной 0,2–0,4 мм можно использовать медицинские ножницы с прочными губками. Для распиловки металла служит слесарная ножовка. Очень важным инструментом для изготовления и отделки пластин является напильник.

Для закрепления пластины на деревянной подложке (в виде фона для готовой чеканки) потребуется пробойник – небольшой стальной стержень с закаленным концом.

Из измерительного и разметочного инструмента понадобятся стальная линейка, складной метр или рулетка, рейсмус, стальной циркуль, кронциркуль, металлический или деревянный угольник.

Теперь разберем подробнее, что же представляет собой чекан? Это отрезок стального прутка длиной от 120 до 150 мм и диаметром от 2 до 20 мм. Изготавливают чеканы из углеродистой качественной стали с содержанием углерода от 3 % и выше или углеродистой инструментальной стали марок У7, У8, У10, У13. Чеканы можно изготовить из старых напильников, слесарных зубил, кернеров, пробойников и других, подходящих по форме и размерам инструментов. Прежде чем приступить к изготовлению чеканов, сталь надо отжечь, раскалив ее докрасна, а затем постепенно охладить.

Нарежьте пруток на отрезки необходимого размера с помощью ножовки по металлу. Если диаметр прутка небольшой, напильником снимите фаску, сформируйте рабочую часть. Если же диаметр выбранного вами прутка больше 10 мм, гораздо проще выточить рабочую часть чекана на токарном станке.

После этого вооружаются надфилем и выпиливают на торце рабочей части тот узор, который чекан будет воспроизводить на изделии. Очень важно, чтобы рабочая часть была совершенно гладкой, без выступающих острых частей. Острые части будут оставлять на изделии следы, засоряющие общий вид рисунка, а очень тонкий металл могут даже повредить. Поэтому после выполнения основных работ по формированию рабочей части чекана надо тщательно отшлифовать ее мелкой шкуркой, а затем отполировать войлочной тряпочкой с нанесением на нее пастой ГОИ.

Теперь можно переходить к закалке. Это процесс укрепления металла, в ходе которого он приобретает твердость. Разогрейте инструменты в муфельной печи, следуя инструкциям по технике безопасности и технологии. Инструменты извлекайте из печи кузнечными щипцами с длинными ручками (не забудьте перед этим надеть защитные рукавицы). Если чеканы сделаны из углеродистой качественной стали, их накаляют до светло-красного цвета (850 °C) и быстро охлаждают, погрузив в машинное масло. Чеканы из инструментальной стали достаточно нагреть до вишнево-красного цвета (770 °C) и также быстро охладить в масле.

После закалки инструмент становится слишком хрупким. Этот недостаток устраняют отпуском металла на газовой горелке. Необходимо внимательно следить за цветами побежалости. Как только металл приобретет желто-соломенный цвет, отжиг прекратите. После постепенного охлаждения инструментов их боевые части отполируйте с пастой ГОИ.

Облегчают труд мастера накатки и чекан-трещотка. Накаткой, закрепленной в специальной ручке, проводят, с легким нажимом, по поверхности листа и получают полосу или ряд элементов, изображенных на самой накатке (см. рис. 4.29).

Рис. 4.29. Накатки: а – расходиик; 6 – пуансон; в-трубочка; г – пурошник.

Специальный двухколенчатый чекан-трещотка используется для выколачивания выпуклостей на поверхности объемных изделий после выколотки (дифовки), см. рис. 4.30, а, б.

Рис. 430. Работа трещеткой: а – без указателя; б – с указателем подъема рельефа.

Процесс чеканки.

По виду чеканка, как и резьба по дереву, может быть плоскорельефной, когда чеканное изображение находится в одной плоскости с фоном металлической пластины, рельефной, когда изображение выступает над фоном пластины, и объемной, когда чеканное изображение не связано с фоном и существует само по себе, т. е. представляет собой объемное скульптурное изображение.

По приемам выполнения чеканку можно поделить на контурную, плоскорельефную, заоваленную с подобранным фоном, рельефную с прорезью, или ажурную, и чеканку накладную (см. описание «Виды чеканных работ»). Выколачиванием плоской пластины металлу придают разнообразную выпуклую форму. Удобнее всего выколачивать рельеф на оправке – матрице или на мягких подложках (подушках) – смоляных, резиновых, на мешках с песком. Иногда подложкой служит свинцовая плита (главу «Басма» см. ниже).

Матрицей может служить толстая доска средней твердости, в которой полукруглой стамеской выбирают углубления, необходимой формы (обратное изображение). На тщательно зачищенную доску – матрицу помещают металлическую пластину, закрепляют ее на доске, а затем круглым молотком или киянкой выколачивают самое большое углубление, постепенно переходя к меньшей глубине. Выколачивание на матрице производят до тех пор, пока не получится правильно оправленная поверхность углублений без морщин.

При выколачивании на мягких подложках благодаря пластичности материала чеканку можно осуществить сравнительно быстро и чисто. В частности, смоляная подушка, растекаясь под ранее выколоченные формы, при дальнейшей работе хорошо предохраняет от деформации. Кроме того, такая подложка значительно смягчает звук от удара молотка о металл.

Технология и технические приемы изготовления чеканного изображения во многом зависят от тех задач, которые ставит перед собой исполнитель, но во всех случаях необходимо поддерживаться определенного технологического режима, строгой последовательности намеченных операций. Мы предлагаем на начальной стадии обучения один из технологических процессов чеканки плоскорельефного и невысокого рельефа изображений на мягких подложках, наиболее часто встречающиеся в практической работе чеканщиков.

Подготовка рисунка и лепной модели. Особенностью плоскорельефной и рельефной чеканки является выразительность формы. Подборка (опускание) фона на большую глубину способствует лучшему выявлению формы орнамента, обогащает игру светотени, повышает декоративные качества материала. Чеканка рельефа требует от исполнителя не только твердой руки и верного глаза, но и большого художественного понимания выражаемой формы, высокой техники владения инструментом.

Лучшему исполнению чеканки поможет тщательная подготовка к выполнении композиции рисунка и модели орнамента. Работу над композицией начинают с натурных зарисовок, составления эскизов, с поиска наиболее выразительных и оригинальных решений. Зарисовку ведут карандашом, фломастером или углем. Размеры эскизов могут быть небольшие, но обязательно связаны с масштабом, с размерами будущей чеканной пластины. Наиболее удачное решение, отвечающее замыслам композиции, увеличивают до размеров пластины, уточняют детали и доводят рисунок до полной законченности.

Но как бы хорошо не был решен рисунок, он не сможет заменить модели, изготовленной из глины или пластилина. Лепка рельефа для будущей чеканной работы поможет лучше прочувствовать форму, понять художественный смысл создаваемой вещи на металле. Для изготовления модели потребуется скульптурная глина или одноцветный пластилин, деревянные лопаточки (стеки и доска или многослойная фанера, на которой будет выполнена модель. Глину лучше применить для лепки крупных, а пластилин – для лепки мелких моделей.

Глина должна быть сырой, хорошо промятой, очищенной от различных примесей и не должна липнуть к рукам.

Из подготовленной глины можно приготовить пластилин. Дав глине несколько подсохнуть, в глиняное тесто начинают лить глицерин и тщательно перемешивают его с глиной до однородной массы. Глицерин льют до тех пор, пока глиняная масса почти перестанет прилипать к рукам.

Для придания лепной скульптуре необходимой формы, кроме собственных пальцев, пользуются деревянными лопаточками (стеками). Обычный размер стека 25–30 см.

Приступая к выполнению модели, поудобнее располагают рисунок-оригинал, глину или пластилин, стеки. Берут в левую руку кусок материала, правой небольшими кусочками начинают постепенно наращивать высоту рельефа. Сначала ищут объем общих форм и характер модели, стараясь вести лепку широко, касаясь всех частей модели. Найдя соотношение всех частей композиции, переходят к лепке деталей, стремясь подчеркнуть декоративные особенности модели. Закончив лепную модель, готовят пластину к чеканке.

Подготовка пластины к чеканке. Начинают с разметки и раскроя пластины (медной, латунной, алюминиевой и т. д.). Эта работа требует особой внимательности и аккуратности. Пластину обрезают с некоторым запасом по сравнению с величиной рисунка, а затем выкраивают плоскую открытую коробку. При раскрое учитывают площадь дна и высоту стенок. Рейсмусом прочерчивают линию сгибов. Перевернув лист пластины на доску, носком молотка отсекают углы по биссектрисе примерно до границы будущих стенок. Снова перевернув пластину, на ребре куска железа загибают киянкой бока. Образованные стенки коробки будут прочно держать пластину на смоле. Далее на поверхности пластины карандашом намечают осевые линии, которые в дальнейшем будут служить ориентиром при переводе рисунка на металл. На этом подготовка пластины заканчивается.

Разметка и гравировка рисунка. Рисунок на металл переводится только после того, как смола полностью остынет, его можно перевести двумя способами. Первый способ заключается в том, что на поверхность металла наносится кистью или тампоном тонкий слой белой или желтой гуаши. После высыхания краски на пластину кладут копирку и лист бумаги с рисунком композиции, прикрепив их к металлу небольшими комочками пластилина. Переведенный рисунок на металле закрепляют прозрачным быстросохнущим лаком.

Можно использовать и такой прием по копировальным линиям, оставшимся на металле после перевода: рисунок гравируют заостренным стальным штихелем, можно процарапать шилом, а затем краску смывают.

Делают и иначе: металл не тонируют, а рисунок с сильным нажимом переводят через копирку на блестящую очищенную поверхность тупым концом заточенной палочки или твердым карандашом. По полученным темным линиям процарапывают заостренным штихелем.

Затем штихелем гравируют нанесенный на пластину рисунок. Инструмент продвигают равномерно; указательный палец позволяет управлять движением и не даст сдвинуться в сторону с намеченной линии. Нужно стараться намечать линии с одного прохода, не останавливая штихеля, добиваясь одной глубины во всех частях рисунка.

Другим способом – рисунок с бумаги на металл переводят с помощью канфарника. Установив боек канфарника на контур рисунка, ударяют молотком по ударной части. На поверхности металла остается углубленная точка. Точки наносят на небольшом расстоянии друг от друга по всем контурам. При этом чекан держат с небольшим наклоном от себя, чуть приподняв переднюю часть боя. Для удобства разметки рисунка следует поворачивать весь ящик на необходимый угол. После снятия бумаги на металле остается пунктирный рисунок.

При переводе особо точных рисунков бумагу с рисунком наклеивают на металл мыльной пеной, дают высохнуть и канфарником проходят по всем очертаниям.

Перед тем как приступить к чеканке рельефа, нужно чеканы поставить в банку боевыми частями вверх – по ним легко и быстро можно будет отыскать необходимый чекан. Банка с чеканами должна находиться слева, а выколоточные молотки – справа. Таким образом, инструменты будут находиться всегда под рукой.

Подбор (опускание фона). Закончив разметку и гравировку рисунка композиции на пластине, приступают к чеканке рельефа. С чего же начинать работу над рельефом? Прежде всего, отыщите в банке самый широкий чекан-расходник, у которого сплюснутый, как у зубильца или отвертки, боек. Поставьте боек расходника на контур рисунка и несколько раз ударьте по чекану молотком с такой силой, чтобы на пластине осталась достаточно глубокая вмятина. Глубина ее на всех контурах должна быть одинаковой. Поэтому, передвигая расходник по контуру рисунка, старайтесь силу и число ударов сохранять постоянными. Контуры рисунка углубляйте, не отрывая бойка от поверхности металла – он должен как бы скользить по ней. При углублении кривых линий один конец бойка приподнимают больше или меньше в зависимости от их крутизны. Когда возможности расходника с широким бойком будут исчерпаны, более мелкие элементы рисунка углубите расходниками с узкими бойками.

Теперь берут чекан-лощатник. Установив его боек на один из участков фона, опустите фон до уровня углубленного контура. Передвигая лощатник, постепенно опустите все участки фона. Там, где лощатник с широким бойком не проходит, применяйте более мелкие чеканы. На этой стадии чеканку с лицевой стороны на время прекращают по двум причинам. Во-первых, в процессе обработки в металле образуется наклеп, от которого он теряет пластичность и становится жестким, а во-вторых, поднять выпуклые участки рельефа можно только с обратной стороны (рис. 4.31).

На рисунке 4.32 показаны некоторые схемы фактур: 1 – фактура набивается с помощью пурошника (трубочка) небольшого размера; 2 – фактура изготавливается хаотической набивкой небольшим (150?200 мм) личным напильником; 3, 4, 5, 6-фактура сделана с помощью трехгранного надфиля, острого расходника и канфарника (см. далее 7); 8 – делается надфилями с последующей шлифовкой, применяется для проведения «дорожек»; 9 – фактура набивается пурошником большого диаметра, после набивки мелкой шкуркой смягчаются образовавшиеся ребра, которые создают рисунок, напоминающий соты пчел. Такой чекан служит для проведения различных «дорожек» при чеканке орнамента.

Круглые и прямые обжимки (рис. 4.34) могут быть левыми и правыми и служат в основном для прочеканки «веревочки», т. е. витого шнура.

Рис. 4.31. Последовательность выполнения чеканки: 1 – перевод рисунка на металл канфарником; 2 – углубление контуров расходником; 3 – опускание фона лощатником; 4 – выколотка рельефа с обратной стороны бобошниками и пурошниками; 5 – проработка деталей различными чеканами с лицевой стороны; 6 – канфарение или зернение фона. Рисунок Г. Я. Федотова.

Рис. 4.32. Отпечатки рабочих поверхностей фактурных чеканов и рисунок фактур.

Рис. 4.33. Чеканы с насечкой: 1 – дубовый лист; 2 – полукруглая сечка; 3 – прямая сечка.

Рис. 4.34. Обжимки: 1 – косые; 2 – круглые.

Рис. 4.35. Чекан «Сапожок».

Чекан «сапожок» (рис. 4.35) относится к чеканам специального назначения. Он служит для образования поднутрений на рельефе, для прочеканки труднодоступных мест, т. е. узких и глубоких мест рельефа. Сапожок – не совсем обычный чекан благодаря своей причудливой форме.

Его конструктивные особенности заключаются в усилении всей изогнутой части, где толщина самая большая, тогда как другие чеканы усилены в средней части. Усиление этой части вызвано большим напряжением металла во время работы «сапожком». Следует обратить внимание на его рабочую часть, которая представляет лощатник прямоугольной формы.

Фигурные чеканы (пуансоны). К специальным чеканам относятся фигурные или пуансоны. На их рабочей поверхности граверной техникой выполнены фрагменты орнамента – завитки, листы, буквы, цифры, розетки и др. Древнерусские чеканщики применяли также пуансоны с изображением рук, глаз и т. п. Вообще пуансоны изготовляют в тех случаях, когда необходимо чеканить большое количество одинаковых деталей изображения. Изготовление пуансонов для работы по листовому металлу подобно изготовлению чеканов.

Деревянные чеканы также часто применяются при выколотке общего рельефа. При работе деревянными чеканами металл или вытягивается или садится, т. е. уплотняется и делается толще, но меньше подвергается наклепу и нагартовке, чем при работе металлическими чеканами. Делаются эти чеканы из более твердых пород дерева с утолщением в средней части остова. Для изготовления чеканов больше всего подходят следующие породы деревьев: ясень, рябина, граб, клен, но можно применить бук, березу, дуб и др. Чеканы могут быть прямыми плоскими, круглыми, а также острыми в своей рабочей части. По деревянному чекану можно наносить удары как металлическим, так и деревянным молотком.

При работе деревянным молотком чеканы меньше разбиваются, но работать удобнее металлическим, так как его размеры меньше, чем у деревянного. Поскольку деревянные чеканы менее долговечны, их обычно заготавливают в большом количестве, чем это нужно для данной операции. Деревянные чеканы изображены на рисунке 4.28 (металлический чекан показан для сравнения).

Прочие инструменты.

На различных этапах работы с заготовкой и чеканкой вам понадобятся для работы с мягкими металлами деревянные молотки, изготовленные из прочных сортов древесины, например дуба или березы. С их помощью проводят более мягкие линии, так как сила удара таким молотком гораздо меньше.

Необходимы и некоторые слесарные инструменты. Среди них надо упомянуть те, которыми изображение переносится с бумаги на металл: кернер, циркуль по металлу, линейка и т. д. Понадобятся и ножницы по металлу, напильники, рашпили и пр. Для отделения чеканки от отливки при отжиге используются кузнечные клещи, если их не отказалось под рукой, можно использовать плоскогубцы.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Читайте также

4.1.2 Процесс адаптации

4.1.2 Процесс адаптации Основные работы, которые должны быть выполнены при адаптации настоящего стандарта к условиям конкретного программного проекта, определены в приложении А. Краткое руководство по адаптации требований настоящего стандарта приведено в приложении В;

5.2 Процесс поставки

5.2 Процесс поставки Процесс поставки состоит из работ и задач, выполняемых поставщиком. Процесс может быть начат с решения о подготовке предложения в ответ на заявку на подряд, присланную заказчиком, или с подписания договора и вступления с заказчиком в договорные

5.3 Процесс разработки

5.3 Процесс разработки Процесс разработки состоит из работ и задач, выполняемых разработчиком. Процесс включает работы по анализу требований, проектированию, программированию, сборке, тестированию, вводу в действие и приемке программных продуктов. В данный процесс могут

5.4 Процесс эксплуатации

5.4 Процесс эксплуатации Процесс эксплуатации состоит из работ и задач оператора. Процесс охватывает эксплуатацию программного продукта и поддержку пользователей в процессе эксплуатации. Так как эксплуатация программного продукта входит в эксплуатацию системы, работы

6.4 Процесс верификации

6.4 Процесс верификации Процесс верификации является процессом определения того, что программные продукты функционируют в полном соответствии с требованиями или условиями, реализованными в предшествующих работах. Для оценки эффективности затрат и выполняемых работ

6.7 Процесс аудита

6.7 Процесс аудита Процесс аудита является процессом определения соответствия требованиям, планам и условиям договора. Данный процесс может выполняться двумя любыми сторонами, участвующими в договоре, когда одна сторона (ревизующая) проверяет другую сторону

7.1 Процесс управления

7.1 Процесс управления Процесс управления состоит из общих работ и задач, которые могут быть использованы любой стороной, управляющей соответствующим процессом(ами). Администратор отвечает за управление продуктом, проектом, работами и задачами соответствующего

7.3 Процесс усовершенствования

7.3 Процесс усовершенствования Процесс усовершенствования является процессом установления, оценки, измерения, контроля и улучшения любого процесса жизненного цикла программных средств.Список работ. Данный процесс состоит из следующих работ:1. создание процесса;2. оценка

7.4 Процесс обучения

7.4 Процесс обучения Процесс обучения является процессом обеспечения первоначального и продолженного обучения персонала. Заказ, поставка, разработка, эксплуатация и сопровождение программных продуктов в значительной степени зависят от квалификации персонала.

8.1 Процесс документирования

8.1 Процесс документирования 8.1.1 Общие положения Процесс документирования должен быть выполнен в два этапа в последовательности, представленной на рисунке 1 в затененных прямоугольниках. Поэтапные работы не выполняются одновременно. На отдельных этапах работы могут

4.4. Материалы для чеканки

4.4. Материалы для чеканки Решающим элементом во внешнем виде вашего будущего изделия станет, конечно же, материал. От правильного его выбора зависит не только цвет изделия, но и то, на сколько плавными получатся контуры, насколько рельефной будет поверхность, удастся ли

4.10. Бухарские чеканки

4.10. Бухарские чеканки Старинную узбекскую металлическую посуду, украшенную изящным чеканным орнаментом, теперь можно встретить в основном в музеях. Но когда-то она была необходимой утварью каждого узбекского дома. Всякая металлическая посуда имела строго определенное

4.11. Станок для чеканки

4.17. Применение художественной чеканки

4.17. Применение художественной чеканки В настоящее время художественная чеканка применяется в областях серийной или массовой продукции, выполненной литьем. Иногда это может быть небольшая проработка – подчеканка рельефа, подчеркивание отдельных элементов расходкой,

Источник
