Разброс на 100м
Всем привет
-в общем заинтересовал меня вопрос про разброс орудий в нашей игре. Позвал товарища в треньку и решили приблизительно это дело замерять.
-разброс орудия ПТ-САУ седьмого уровня Т 25/2 составляет 0,36м на каждые 100м расстояния,то есть на 200м это уже будет 0,72 и т.д.
Для приблизительных замеров был взят танк т 34-85. Длинна корпуса танка 6,1м,высота танка (с учётом клиренса) 2,7м.
Прикрепленные файлы
Всем привет
-в общем заинтересовал меня вопрос про разброс орудий в нашей игре. Позвал товарища в треньку и решили приблизительно это дело замерять.
-разброс орудия ПТ-САУ седьмого уровня Т 25/2 составляет 0,36м на каждые 100м расстояния,то есть на 200м это уже будет 0,72 и т.д.
Для приблизительных замеров был взят танк т 34-85. Длинна корпуса танка 6,1м,высота танка (с учётом клиренса) 2,7м.
Разброс на 100м
Всем привет
-в общем заинтересовал меня вопрос про разброс орудий в нашей игре. Позвал товарища в треньку и решили приблизительно это дело замерять.
-разброс орудия ПТ-САУ седьмого уровня Т 25/2 составляет 0,36м на каждые 100м расстояния,то есть на 200м это уже будет 0,72 и т.д.
Для приблизительных замеров был взят танк т 34-85. Длинна корпуса танка 6,1м,высота танка (с учётом клиренса) 2,7м.
Прикрепленные файлы
Если круг сведения чуть-чуть поднять (он там кусочек земли захватывает), как раз танк целиком в высоту влезет. А это 2.7 м. Т.е. разлет на 100 метров выходит 1.35 м.
Однако же зря вы не сделали скриншот в снайперском режиме. Мне кажется именно он вам и покажет настоящие 0.36 разлета. Вероятно что стандартный прицел намерено не уменьшается до таких размеров, т.к. иначе он будет очень маленьким.
только зачем тогда утверждать то,что не является правильным,как это зделали разрабы
На самом деле в игре не реальные метры, а игровые. Т.е.относительно масштаба карты.
Если круг сведения чуть-чуть поднять (он там кусочек земли захватывает), как раз танк целиком в высоту влезет. А это 2.7 м. Т.е. разлет на 100 метров выходит 1.35 м.
Однако же зря вы не сделали скриншот в снайперском режиме. Мне кажется именно он вам и покажет настоящие 0.36 разлета. Вероятно что стандартный прицел намерено не уменьшается до таких размеров, т.к. иначе он будет очень маленьким.
Проверил. Действительно, в стандартном прицеле у меня танк сейчас занимал примерно половину прицела. Переключился в снайперский и он туда весь вошел уже. Осталось проверить еще кое-что.
На самом деле в игре не реальные метры, а игровые. Т.е.относительно масштаба карты.
то есть при разбросе в 0,36 в прицел помещается пол танка и это всего лишь «условность»?
то есть при разбросе в 0,36 в прицел помещается пол танка и это всего лишь «условность»?
Т.е. круг сведения в стандартном режиме не отражает всей действительности. Он больше чем реальный разлет снарядов. Так что разлет смотрите в снайперском режиме.
Т.е. круг сведения в стандартном режиме не отражает всей действительности. Он больше чем реальный разлет снарядов. Так что разлет смотрите в снайперском режиме.
в снайперском тоже самое,пол танка в прицеле. и эти замеры проведены в прицеле х1,а при х2-х8 расхождение в масштабе происходит
в снайперском тоже самое,пол танка в прицеле. и эти замеры проведены в прицеле х1,а при х2-х8 расхождение в масштабе происходит
Забавно. у меня вот в стандартном и снайперском при полном увеличении разные круги сведения, а у вас одинаковые) как так?)
Забавно. у меня вот в стандартном и снайперском при полном увеличении разные круги сведения, а у вас одинаковые) как так?)
у меня тоже разные,потому и делал скрины в аркадном х1.
у меня тоже разные,потому и делал скрины в аркадном х1.
А нужно в снайперском с полным увеличением. Стандартный вам рисует круг шире чем он на самом деле.
А нужно в снайперском с полным увеличением. Стандартный вам рисует круг шире чем он на самом деле.
даже если и так,то один чёрт пол танка в прицел умещается
даже если и так,то один чёрт пол танка в прицел умещается
Да ладно) пол танка у вас при стандартном влезало. как раз на высоту танка 2.7 м.)
Всем привет
-в общем заинтересовал меня вопрос про разброс орудий в нашей игре. Позвал товарища в треньку и решили приблизительно это дело замерять.
-разброс орудия ПТ-САУ седьмого уровня Т 25/2 составляет 0,36м на каждые 100м расстояния,то есть на 200м это уже будет 0,72 и т.д.
Для приблизительных замеров был взят танк т 34-85. Длинна корпуса танка 6,1м,высота танка (с учётом клиренса) 2,7м.
Дело в том, что существует минимальный (и максимальный) диаметр отрисовки круга сведения. В тех случаях, когда реальный разброс меньше этого минимального круга отрисовки, то все равно отображается круг установленного минимального размера. И, соответственно, он не отображает реальный разброс орудия.

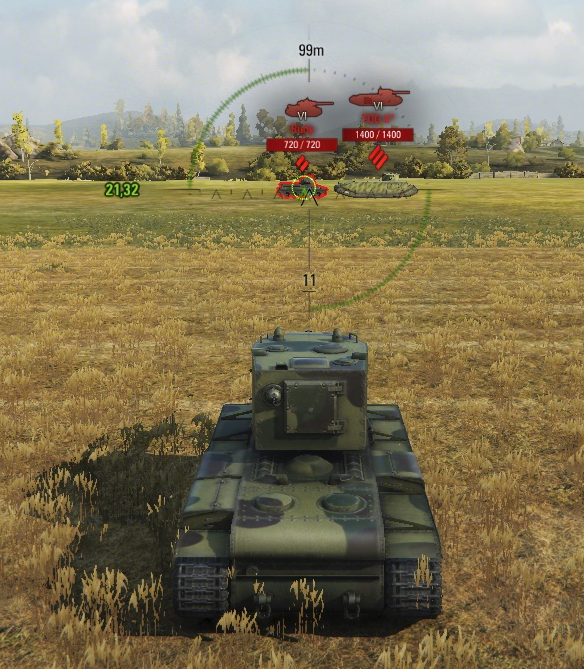

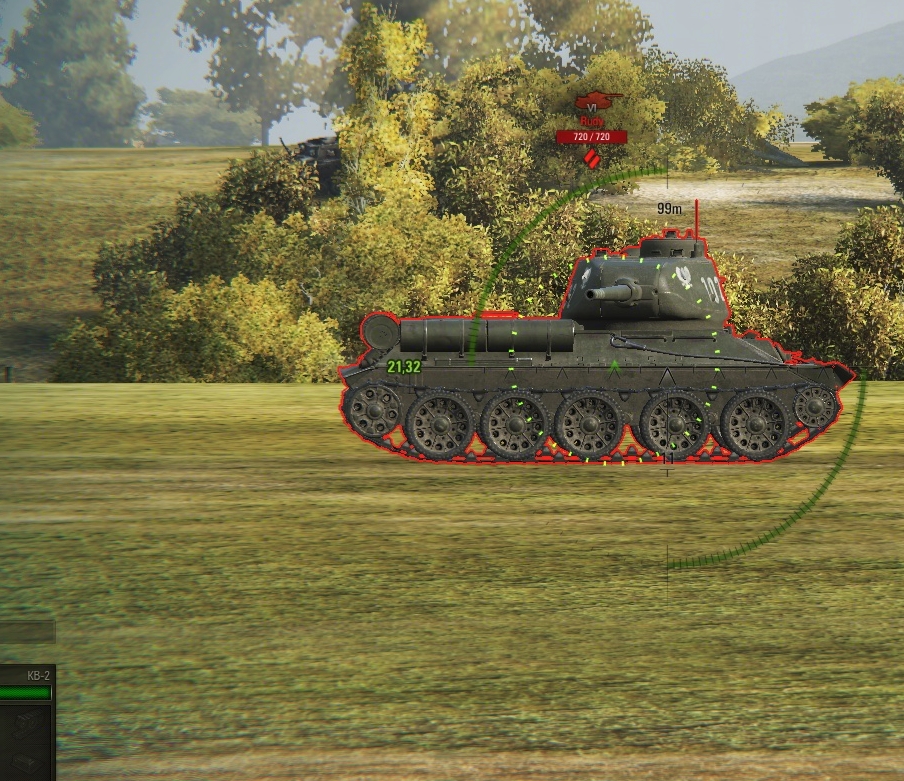

На расстоянии 100 метров в режиме вида от третьего лица:
Реальный разброс каждого из них меньше, чем минимальный круг отрисовки, поэтому отображаются одинаковые круги сведения минимального диаметра.

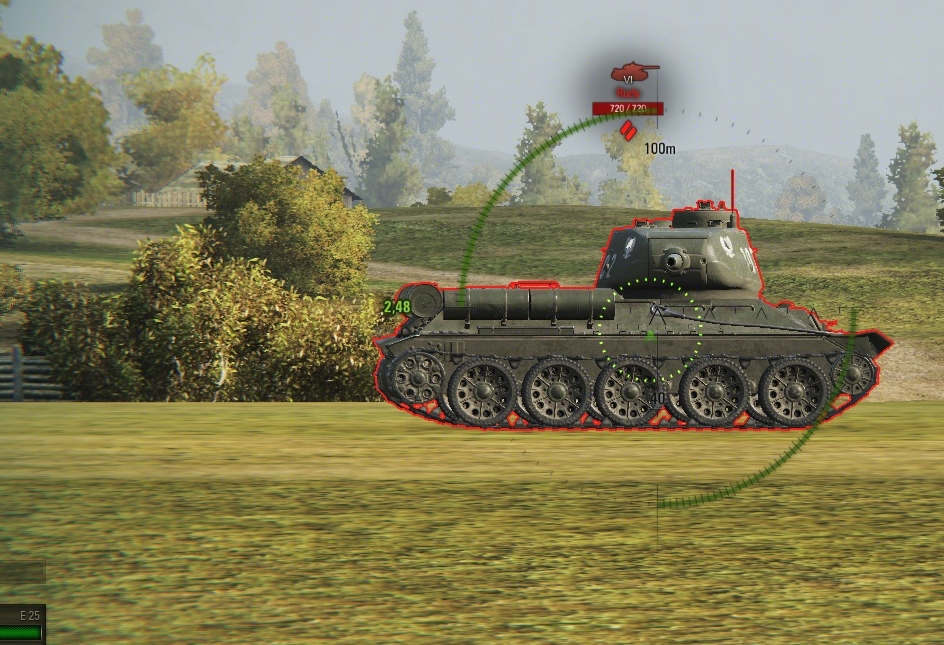

Чтобы убедиться, что разница между орудиями все-таки есть переключимся в снайперский режим:
В данном масштабе отображения реальные круги разброса уже превышают минимальный диаметр отрисовки и можно убедиться, что существует заметная разница в точности орудий.
Минимальный (и максимальный) диаметр отрисовки круга сведения являются естественными эргономическими ограничениями интерфейса игры.
Всё о разбросе
Популярное сообщение!
Для начала выясним, как соотносятся рассеивание снарядов в реальности и в ВоТ. Рассеивание снарядов можно характеризовать числом попаданий на единицу площади. Чем дальше от точки прицеливания, тем меньше плотность попаданий. В реальности, плотность попаданий подчиняется нормальному распределению, пример обстрелянной мишени – на картинке, слева вверху:
Хотя в центре прицела плотность попаданий максимальна, она лишь незначительно выше, чем в соседних областях. Поэтому в центральной области точки попаданий распределены практически равномерно.
Выход патча 0.8.6 с его улучшенной точностью усугубил эту ситуацию, в очень малую центральную область стало лететь в полтора раза больше снарядов. Спустя полтора года, точность снижают, но, в отличие от предыдущего случая, новый алгоритм не раскрывается во всех подробностях. Более того, в официальной новости приведена картинка, которая вообще имеет мало общего с тем, что реализовали в патче 0.9.6. На той картинке ( «0.9.6» ) из новости изображено нормальное, реалистичное распределение.
Чтобы выяснить, как изменилось рассеивание, я отстрелял несколько тысяч выстрелов в стену, делая скриншот после каждого выстрела. Декаль попадания была заменена на цветную точку, чтобы можно было легко извлечь её координаты. Обстрелянные в разных версиях мишени показаны на рисунке выше.
Уже по приведённому рисунку видно, что с вводом новой точности особенность в центре никуда не исчезла. Для количественного сравнения удобнее смотреть на гистограммы распределений. Поскольку сравнивать бесконечные величины графически не очень-то удобно, смотреть будем на распределение радиуса, а не плотности:
На графике представлены распределения снарядов по радиусу в разных версиях ВоТ. Отличие между последними патчами заключается в том, что треть снарядов, летевших «в яблочко», теперь летит в прилегающую область. В старые добрые времена в границу круга летело около четверти снарядов (чёрная кривая). Если эти снаряды перенаправить поближе к центру, где-то в район одной трети радиуса, то получится распределение, весьма похожее на наше новое распределение в патче 0.9.6.
Таким образом, разработчики не стали кардинально менять точность орудий, они лишь слегка снизили вероятность попадания в самый центр, как, вобщем-то, и объявлялось. Поэтому любители прописать вертухан или поснайперить из МЛ-10 могут спать спокойно. Представленные здесь данные, в принципе, могут быть использованы для расчёта вероятности попадания в той или иной ситуации, если учесть одну важную вещь.
Дело в том, что отрисовываемый круг сведения приблизительно в два раза больше, чем реальный круг разброса. На скриншоте изображены декали всех попаданий, которые пришлось пережить коровнику на Малиновке и отрисовываемый кружок после полного сведения:
Как видите, во внешнюю часть круга сведения снаряды никогда не летят. Удивительно, что до сих пор не получил популярности мод, отображающий истинный круг разброса.
Итог
Начиная с патча 0.9.6 танки стреляют чуть менее точно, чем в 0.9.5, но гораздо точнее, чем до патча 0.8.6.
В следующем сообщении будет приводиться некоторая техническая информация.
ЕСТЕСТВЕННОЕ РАССЕИВАНИЕ (РАЗБРОС) ВЫСТРЕЛОВ. СРЕДНЯЯ ТОЧКА ПОПАДАНИЯ
Это явление называется естественным рассеиванием (разбросом) выстрелов.
Место расположения каждого отдельного выстрела случайно и неопределенно, поэтому пробоины на поражаемой вертикальной поверхности занимают некоторую площадь, которая называется площадью рассеивания.
На площади рассеивания всегда можно найти такую точку, которая будет средней по отношению ко всем пробоинам. Эта точка называется средней точкой попадания. сокращенно СТП (схема 72).
Схема 72. Определение средней точки попадания
Рассеивание выстрелов (точек встречи пули с мишенью) рассматривается на вертикальной плоскости как рассеивание по высоте и боковое.
Точка пересечения осей рассеивания при достаточно большом числе выстрелов и определяет положение средней точки попадания.
Рассеивание пуль подчиняется определенному закону рассеивания, который выражается в следующем:
Схема 73. Закономерность рассеивания
ТАБЛИЦЫ ПРЕВЫШЕНИЯ СРЕДНИХ ТРАЕКТОРИЙ
| Деление прицела | Дистанция, м | |||||||||||||||
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 | 1000 | |
| 1 | 1 | 0 | -3 | |||||||||||||
| 2 | 1 | 5 | 4 | 0 | -11 | |||||||||||
| 3 | 6 | 14 | 18 | 17 | 11 | 0 | -18 | |||||||||
| 4 | 11 | 25 | 35 | 39 | 39 | 33 | 20 | 0 | -28 | |||||||
| 5 | 18 | 38 | 53 | 64 | 70 | 70 | 64 | 50 | 28 | 0 | -43 | |||||
| 6 | — | 53 | — | 95 | — | 120 | — | 110 | — | 74 | — | 0 | -130 | |||
| 7 | — | 67 | — | 135 | — | 157 | — | 159 | — | 165 | — | 115 | 0 | |||
| 8 | — | 79 | — | 169 | — | 215 | — | 254 | — | 265 | — | 230 | 140 | 0 | ||
| 10 | — | 127 | — | 271 | — | 364 | — | 450 | — | 500 | — | 540 | 500 | 400 | 260 | 0 |
| Время полета пули к цели, с | — | 0,13 | — | 26 | — | 42 | — | 60 | — | 0,80 | — | 1,26 | ||||
На дистанции 300 метров выделен в квадрат прицел 3 и превышение траектории на 100 метров равно 14 см. Это пристрелочные данные.
На дистанции 200 метров выделены квадратами прицел 2 и превышение траектории на 100 метров равно 5 см и на 150 метров равно 4 см. Это данные для совмещения линий прицеливания оптического и открытого прицелов и для стрельбы без перестановки прицела на близких дистанциях.
На дистанции 600 метров выделен прицел 6, с такого расстояния снайпер стреляет прямым выстрелом по атакующей пехоте.
Данные с минусом после 0 означают понижение траектории после дальности установленного прицела.
Схема 74. Пояснение к табл. 8.
Прицел 3, дистанция стрельбы 300 метров. Пристрелка винтовки на 100 метров
Таблица 9
Стрельба из трехлинейной винтовки образца 1891-1930 гг.
Vнач. легкой пули 865 м/с
| Деление прицела | Дистанция, м | ||||||||||||
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 700 | |
| 1 | 3 | 0 | -5 | ||||||||||
| 2 | 6 | 7 | 6 | 0 | -10 | ||||||||
| 3 | 10 | 17 | 20 | 19 | 12 | 0 | -18 | ||||||
| 4 | 16 | 28 | 37 | 40 | 40 | 32 | 20 | 0 | -27 | ||||
| 5 | 20 | 30 | 51 | 60 | 65 | 70 | 56 | 50 | 27 | 0 | -39 | ||
| 6 | 30 | 50 | 75 | 100 | 110 | 120 | 120 | 110 | 95 | 80 | 45 | 0 | -120 |
| Время полета пули к цели, с | 0,11 | 0,25 | 0,40 | 0,57 | 0,76 | 0,97 | 1,21 | ||||||
Таблица 10
Стрельба из винтовки СВТ (Токарева)
Vнач. легкой пули 840 м/с
| Деление прицела | Дистанция, м | |||||||||||
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | |
| 1 | -1 | 0 | -4 | |||||||||
| 2 | 2 | 6 | 5 | 0 | -9 | |||||||
| 3 | 7 | 15 | 19 | 18 | 13 | 0 | -18 | |||||
| 4 | 13 | 27 | 36 | 41 | 41 | 34 | 20 | 0 | -27 | |||
| 5 | — | 55 | — | 77 | — | 85 | — | 58 | — | 0 | -97 | |
| 6 | — | 67 | — | 117 | — | 134 | — | 127 | — | 88 | 0 | -1,58 |
| Время полета пули к цели (соответствует винтовке СВД), с | 0,13 | 0,26 | 0,42 | 0,60 | 0,80 | 1,00 | 1,26 | |||||
| Деление прицела | Дистанция, м | ||||||||||
| 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| 1 | 2 | 0 | -3 | ||||||||
| 2 | 6 | 8 | 8 | 0 | -14 | ||||||
| 3 | 11 | 19 | 25 | 23 | 14 | 0 | -20 | ||||
| 4 | 18 | 33 | 47 | 51 | 50 | 43 | 30 | 0 | -36 | ||
| 5 | — | 50 | — | 80 | — | 90 | — | 60 | — | 0 | -100 |
| 6 | — | 70 | — | 120 | — | 140 | — | 130 | — | 90 | 0 |
| Время полета пули к цели, с | 0,13 | 0,2 | 0,44 | 0,62 | 0,82 | 1,04 | |||||
Таблица 12
Стрельба из малокалиберной винтовки
| Деление прицела | Дистанция, м | |||||||
| 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | |
| 1 | 2,8 | 0 | -11,8 | |||||
| 2 | 6,0 | 6,5 | 0 | -12,0 | ||||
| 3 | 9,2 | 14,0 | 12,0 | 0 | -18,0 | |||
| 4 | 12,5 | 20,0 | 21,0 | 15,5 | 0 | -23,0 | ||
| 5 | 16,0 | 27,5 | 32,5 | 30,0 | 20,0 | 0 | -30,0 | |
| 6 | 20,0 | 36,0 | 45,0 | 47,0 | 41,0 | 28,0 | 0 | -40,0 |
| 7 | 25,5 | 45,5 | 58,0 | 65,0 | 63,0 | 52,0 | 31,0 | 0 |
| Время полета пули к цели, с | 0,1 | 0,25 | 0,38 | 0,58 | 0,85 | 1,15 | 1,28 | 1,41 |
Таблица 13
Таблица превышения средних траекторий над линией прицеливания легкой пулей образца 1908 г. при стрельбе из винтовки СВД.
Vнач. 840 м/с
| Дистанция, м | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 |
| Прицел | Превышение, см | |||||||||||||||
| 1 | -1 | 0 | -2 | |||||||||||||
| 2 | 1 | 5 | 4 | 0 | -8 | |||||||||||
| 3 | 6 | 13 | 17 | 17 | 11 | 0 | -17 | |||||||||
| 4 | 11 | 24 | 34 | 37 | 37 | 31 | 20 | 0 | -26 | |||||||
| 5 | — | 30 | — | 60 | — | 70 | — | 50 | — | 0 | -80 | -220 | ||||
| 6 | — | 50 | — | 100 | — | 120 | — | 110 | — | 80 | 0 | -120 | -300 | |||
| 7 | — | 70 | — | 140 | — | 170 | — | 180 | — | 170 | 120 | 0 | -160 | -400 | ||
| 8 | — | 90 | — | 180 | — | 230 | — | 270 | — | 270 | 240 | 150 | 0 | -220 | -540 | |
| 9 | — | 120 | — | 230 | — | 300 | — | 370 | — | 390 | 380 | 320 | 200 | 0 | -290 | -710 |
| 1000 | — | 150 | — | 290 | — | 390 | — | 480 | — | 530 | 550 | 520 | 420 | 260 | 0 | 380 |
| 1100 | — | 180 | — | 360 | — | 4900 | — | 620 | — | 700 | 760 | 760 | 700 | 580 | 350 | 0 |
При стрельбе легкой пулей образца 1908 г. на дистанциях, превышающих 1100 метров, ее естественное рассеивание превышает размеры силуэта ростовой цели, поэтому снайперская стрельба данным боеприпасом на больших дистанциях становится бессмысленной.
Таблица 14
Сводная таблица превышения средней траектории над линией прицеливания при стрельбе пулей образца 1930 г. (тяжелой) из винтовок и пулеметов
| Дистанция,м | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| Прицел | Превышение, см | |||||||||
| 1 | -1 | 0 | -4 | 1 | ||||||
| 2 | 2 | 6 | 5 | 0 | -10 | 2 | ||||
| 3 | 7 | 14 | 18 | 18 | 12 | 0 | -18 | 3 | ||
| 4 | 12 | 25 | 35 | 38 | 38 | 32 | 20 | 0 | -26 | 4 |
| Дистанция, м | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 |
| Прицел | Превышение, см | ||||||||||||||||
| 5 | 0,3 | 0,6 | 0,7 | 0,5 | 0 | -0,7 | 5 | ||||||||||
| 6 | 0,5 | 0,9 | 1,1 | 0,9 | 0,7 | 0 | -1,0 | -2,6 | 6 | ||||||||
| 7 | 0,7 | 1,3 | 1,5 | 1,6 | 1,4 | 0,9 | 0 | -1,5 | -3,6 | 7 | |||||||
| 8 | 0,9 | 1,6 | 2,0 | 2,3 | 2,4 | 2,0 | 1,3 | 0 | -2,0 | -4,4 | 8 | ||||||
| 9 | 1,1 | 2,0 | 2,7 | 3,2 | 3,4 | 3,2 | 2,7 | 1,6 | 0 | -2,4 | -5,3 | 9 | |||||
| 10 | 1,3 | 2,5 | 3,4 | 4,1 | 4,5 | 4,5 | 4,3 | 3,4 | 2,0 | 0 | -2,9 | -6,6 | 10 | ||||
| 11 | 1,6 | 3,0 | 4,2 | 5,2 | 5,8 | 6,0 | 6,1 | 5,5 | 4,4 | 2,6 | 0 | -3,5 | -8,0 | 11 | |||
| 12 | 1,9 | 3,6 | 5,1 | 6,4 | 7,3 | 7,7 | 8,1 | 7,9 | 7,0 | 5,7 | 3,2 | 0 | -4,3 | -9,6 | 12 | ||
| 13 | 2,2 | 4,3 | 6,1 | 7,7 | 9,0 | 9,7 | 10 | 10 | 10 | 8,9 | 6,6 | 3,9 | 0 | -5,0 | -11 | 13 | |
| 14 | 2,5 | 5,0 | 7,2 | 9,1 | 11 | 12 | 13 | 13 | 13 | 12 | 11 | 8,9 | 4,6 | 0 | -5,8 | -13 | 14 |
| 15 | 2,9 | 5,8 | 8,3 | 11 | 13 | 15 | 16 | 16 | 13 | 16 | 15 | 13 | 9,8 | 5,4 | 0 | -6,7 | -15 |
ПРИМЕЧАНИЕ. Знак «минус» означает понижение траектории относительно линии прицеливания.
Самозарядный карабин СКС (Симонова), а также охотничьи карабины «Архар» (охотничий аналог СКС), «Сайга» и «Вепрь», стреляющие патронами 7,62х39 образца 1943 г., имеют одну и ту же длину ствола, 520 мм, и одни и те же баллистические данные, приведенные в табл. 15.
Таблица 15
Сводная баллистическая таблица по карабину СКС
Vнач. пули 735 м/с
| Дистанция, м | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 700 |
| Прицел | Превышение, см | ||||||||||||
| 1 | 1 | 0 | -7 | ||||||||||
| 2 | 6 | 11 | 9 | 0 | -16 | ||||||||
| 3 | 13 | 25 | 29 | 28 | 18 | 0 | -29 | ||||||
| 4 | 21 | 42 | 55 | 62 | 61 | 51 | 31 | 0 | -48 | ||||
| 5 | 32 | 63 | 88 | 105 | 115 | 116 | 106 | 85 | 49 | 0 | -71 | ||
| 6 | — | 0,9 м | — | 1,6 | — | 2,0 | — | 1,9 | — | 1,3 | — | 0 | -2,2 |
| 7 | — | 1,2 | — | 2,3 | — | 3,0 | — | 3,3 | — | 3,0 | — | 1,9 | 0 |
| Окончательная скорость пули, м/с | — | 640 | — | 557 | — | 485 | — | 424 | — | 373 | — | 332 | 300 |
| Время полета пули, с | — | 0,14 | — | 0,31 | — | 0,50 | 0,72 | — | 0,97 | — | 1,26 | 1,59 | |
| Поправки на ветер 4 м/с, м | — | 0,02 | — | 0,14 | — | 0,36 | — | 0,72 | — | 1,2 | — | 1,8 | 2,6 |
| Поправки в фигурах на ветер | — | — | — | — | — | 1/2 | — | 1 1/2 | — | 2 1/2 | — | 4 | 5 |
ПРИМЕЧАНИЕ Предельная дальность полета пули 2000 м. Убойную силу пуля сохраняет до 1500 м.
ПРАКТИЧЕСКАЯ «ПРИВЯЗКА» К ЦЕЛИ
ПРЯМОЙ ВЫСТРЕЛ В ПРАКТИЧЕСКОМ ПРИМЕНЕНИИ
Схема 75. Прямой выстрел
При наступательных действиях при стрельбе легкой пулей из винтовок прямой выстрел получается:
На вышеуказанных дистанциях при вышеназванных установках прицелов стрельба производится с выбором точки прицеливания по горизонту поверхности грунта на уровне цели без изменения установки прицела при изменениях дистанции «ближе к противнику».
ПРЯМОЙ «ОХОТНИЧИЙ» ВЫСТРЕЛ В ГОРОДЕ
Как уже упоминалось, прямым «охотничьим» снайперским выстрелом является тот, при котором траектория пули не поднимается выше линии прицеливания или сопряжена с ней.
Вышеописанный способ очень удобен и практичен в подвижных уличных боях, когда расстояния в городе и есть примерно 150-250 метров и все делается на бегу, с ходу, быстро, и некогда ворочать маховиком и выставлять прицел по дальности.
ПРИСТРЕЛКА В ГОРОДЕ ПО ОРИЕНТИРАМ
Расстояния в городе визуально кажутся короче примерно на 1/8. Поэтому дистанции для точной стрельбы выверяются пристрелкой по основным заметным ориентирам.
Например, глазомерно дистанция до кирпичной стены, находящейся на стороне противника, определилась в 400 метров. Снайпер, стреляя по любому видимому и заметному пятну на этой стене с прицелом «4», отметил, что пуля попала ниже точки прицеливания на 3 кирпича, то есть примерно на 20 см.
ЗАВИСИМОСТЬ ТРАЕКТОРИИ ОТ АТМОСФЕРНЫХ УСЛОВИЙ СТРЕЛЬБЫ
На траекторию полета пули оказывает влияние не только сила земного притяжения. Дальность траектории во многом зависит от плотности воздуха, которая в свою очередь изменяется от температуры, атмосферного давления и влажности.
За нормальные отправные (табличные) данные приняты:
Отклонения условий стрельбы от табличных (нормальных), изменяя действие сопротивления воздуха, изменяют форму траектории, удлиняя или укорачивая ее. Повышение температуры воздуха при жаре снижает его плотность и заметно повышает траекторию, и наоборот, в мороз плотность воздуха заметно повышается и пули идут намного ниже. И в том, и в другом случае необходимо изменить углы прицеливания при разнице температур в 10 градусов. Поправочные данные на метеоусловия приведены в табл. 16 и 17.
Таблица 16
Сводная таблица поправочных данных на метеорологические условия и деривацию для стрельбы из винтовки СВД
Таблица 17
Упрощенный метод поправок на температуру
| Дистанция, м | Температура воздуха, °С | |||||||||
| +45 | +35 | +25 | +15 | +5 | -5 | -15 | -25 | -35 | -45 | |
| Поправки в делениях прицела | ||||||||||
| Прицел уменьшить | Пpицел увеличить | |||||||||
| 500 | 1/2 | — | — | — | — | — | 1/2 | 2/3 | ||
| 600 | 1/2 | 1/2 | — | — | — | 1/2 | 1/2 | 1/2 | 1/2 | 2/3 |
| 700 | 1/2 | 1/2 | — | — | — | 1/2 | 1/2 | 1/2 | 1 | 1 1/3 |
| 800 | 1/2 | 1/2 | — | — | — | 1/2 | 1/2 | 1 | 1 | 1 1/2 |
| 900 | 1/2 | 1/2 | — | — | — | 1/2 | 1/2 | 1 | 1 | 1 1/2 |
| 1000 | 1 | 1/2 | 1/2 | — | 1/2 | 1/2 | 1 | 1 | 1 1/2 | 1 2/3 |
| 1100 | 1 | 1/2 | 1/2 | — | 1/2 | 1/2 | 1 | 1 | 1 1/2 | 2 |
| 1200 | 1 | 1/2 | 1/2 | — | 1/2 | 1/2 | 1 | 1 | 1 1/2 | 2 |
ПРИМЕЧАНИЕ. До дистанции 500 метров температурой и продольным ветром можно пренебречь, после 500 метров влияние этих факторов настолько велико, что его приходится учитывать.
Упрощенный практический способ введения поправок на температуру воздуха (из наставления по винтовке СВД)
Влияние температуры воздуха на дальность полета пули при стрельбе по целям на расстояниях до 500 метров можно не учитывать, так как на этих расстояниях ее влияние незначительное.
При стрельбе на расстояниях 500 метров и более влияние температуры воздуха на дальность полета пули нужно учитывать, увеличивая прицел в холодную и уменьшая его в жаркую погоду, руководствуясь практической таблицей 18.
| Дальность стрельбы, м | Температура воздуха, °С | |||||||||
| +45 | +35 | +25 | +15 | +5 | -5 | -15 | -25 | -35 | -45 | |
| Поправки в делениях прицела | ||||||||||
| Прицел уменьшить | Прицел увеличить | |||||||||
| 500 | — | — | — | — | — | — | — | 0,5 | 0,5 | 1 |
| 600 | — | — | — | — | — | — | — | 0,5 | 1 | 1 |
| 700 | 0,5 | — | — | — | — | . | 0,5 | 1 | 1 | 1 |
| 800 | 0,5 | 0,5 | — | — | — | 0,5 | 0,5 | 1 | 1 | 1 |
| 900 | 1 | 0,5 | — | — | . | 0,5 | 1 | 1 | 1 | 2 |
| 1000 | 1 | 0,5 | — | — | . | 0,5 | 1 | 1 | 2 | 2 |
| 1100 | 1 | 0,5 | — | — | — | 0,5 | 1 | 1 | 2 | 2 |
| 1200 | 1 | 1 | 0,5 | — | 0,5 | 1 | 1 | 1 | 2 | 2 |
| 1300 | 1 | 1 | 0,5 | — | 0,5 | 1 | 1 | 2 | 2 | 2 |
ПОПРАВКИ НА АТМОСФЕРНОЕ ДАВЛЕНИЕ. СТРЕЛЬБА В ГОРАХ
Перепады высот и, следовательно, перепады атмосферного давления дают себя знать при стрельбе в горах. Поправки здесь обязательны. При значительном повышении местности над уровнем моря атмосферное давление (и плотность воздуха) значительно понижается, дальность траектории (и полета) пули увеличивается. Повышение (понижение) местности на каждые 100 метров понижает (повышает) давление ртутного столба на 8 мм.
Реально изменение атмосферного давления приходится учитывать при стрельбе на высоте 500 метров над уровнем моря и выше. Поправочные данные в таблицах 17, 18 даются на разницу давления в 10 мм от нормального табличного. Принцип вычисления: устанавливается количество сотен метров над нормальной, табличной, высотой 110 метров. На полученное количество сотен умножается давление 8 мм. Затем табличную данную умножают на количество десятков.
Пример. Высота 1500 метров, дальность стрельбы 600 метров определить поправку в прицеле.
Упрощенный практический способ введения поправок в горах
(из наставления по винтовке СВД)
В горах при стрельбе на дистанциях свыше 700 метров, если высота местности над уровнем моря превышает 2000 метров, прицел, соответствующий дальности до цели, в связи с пониженной плотностью воздуха следует уменьшать на одно деление; если высота местности над уровнем моря меньше 2000 метров, прицел не уменьшать, а точку прицеливания выбирать на нижнем крае цели.
Изменение влажности воздуха оказывает ничтожное влияние на его плотность и форму траектории, а поэтому при стрельбе не учитывается. Однако следует иметь в виду, что над открытой водной поверхностью (широкая река, озеро, море) воздух имеет повышенную влажность и значительно пониженную температуру, вследствие чего его плотность становится заметно больше и на дистанциях 300-400 метров уже влияет на траекторию. Особенно это явление проявляется в летнее время ранним утром.
Поэтому в таких случаях при стрельбе через широкий водоем необходимо брать дополнительную поправку по высоте. Ее размер равен величине поправки на деривацию, но, разумеется, по вертикали.
ПОПРАВКИ НА УГОЛ МЕСТА ЦЕЛИ
Схема 77. Образование положительного угла места цели
Задача. Определить поправку на угол места цели +40° при стрельбе в горах на расстоянии 400 метров.
Решение. По таблице поправок на угол места цели находим:
пуля упадет на 50 метров ближе цели, следовательно, устанавливается прицел «4 1/2» деления.
Существуют также упрощенные таблицы поправок на угол места цели. Они различны для легких и тяжелых пуль. Внимание! При стрельбе из снайперской винтовки СВД патронами «снайперские» и патронами с пулями «серебряный носик» одновременно руководствоваться табл. 20 для пули образца 1908 г.
Таблица 19
Поправочные данные на угол места цели для стрельбы из винтовки СВД и ротного пулемета
Упрощенный практический способ поправок на угол места цели при стрельбе в горах
(из наставления по винтовке СВД)
Если при стрельбе цель находится выше или ниже снайпера, а угол места цели при этом составляет;
СТРЕЛЬБА В ГОРАХ БОЕПРИПАСАМИ ПРЕЖНИХ ЛЕТ ВЫПУСКА
(БОЕВОЙ УСТАВ ГОРНОСТРЕЛКОВЫХ ПОДРАЗДЕЛЕНИЙ)
При стрельбе в горах дальность полета пули увеличивается савнительно со стрельбой на равнинной местности вследствие уменьшения плотности воздуха в зависимости от высоты над уровнем моря. Для учета влияния плотности воздуха и внесения юправки в установку прицела при ведении огня в горах следует руководствоваться табл. 20.
| Дистанции стрельбы, м | Пуля о6р. 1930 г. | Пуля обр. 1908 г. | ||||||||
| Высота местности над уровнем моря, м | ||||||||||
| 1000 | 1500 | 2000 | 2500 | 3000 | 1000 | 1500 | 2000 | 2500 | 3000 | |
| Прицел уменьшить (в делениях прицела) | ||||||||||
| 500 | — | — | — | — | — | — | — | 1/2 | 1/2 | 1/2 |
| 600 | — | — | 1/2 | 1/2 | 1/2 | — | 1/2 | 1/2 | 1/2 | 1/2 |
| 700 | — | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1 | 1 |
| 800 | — | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1 | 1 | 1 |
| 900 | 1/2 | 1/2 | 1/2 | 1 | 1 | 1/2 | 1/2 | 1 | 1 | 1 1/2 |
| 1000 | 1/2 | 1/2 | 1 | 1 | 1 | 1/2 | 1 | 1 | 1 1/2 | 1 1/2 |
ПРИМЕЧАНИЕ. В таблице приведены приближенные цифры. При стрельбе необходимо следить за падением пуль и результатами огня и соответственно им вносить необходимые поправки.
На изменение дальности полета пули при стрельбе в горах оказывают также влияние значительные углы места цели. Поправки на влияние углов места цели следует производить, руководствуясь табл. 21, 22.
Таблица 21
Для тяжелой пули образца 1930 г.
| Дистанции стрельбы (наклонная дальность) | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| Углы места цели в градусах | Поправки по дальности в делениях прицела (прицел убавлять) | |||||||
| -30 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 |
| -20 | — | — | — | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 |
| -10 | — | — | — | — | — | — | — | — |
| 0 | — | — | — | — | — | — | — | — |
| +10 | — | — | — | — | — | — | — | — |
| +20 | — | — | — | — | — | — | — | — |
| +30 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 | -1/2 |
Таблица 22
Для легкой пули образца 1908 г.
ПОПРАВКИ НА ВЕТЕР
При ветре, дующем под любым острым углом (60°, 45°, 30°) к плоскости стрельбы, поправку следует брать вдвое меньше, чем при боковом (под углом 90°) ветре.
Таблица 23
Поправки на боковой умеренный ветер (скорость 4-6 м/с) под углом 90° для винтовки калибра 7,62 мм
| Дистанция, м | Отклонение пули, см | Поправка шкалы бокового маховичка | Вынос в фигурах мишени (ширина 50 см) | ||
| СВД,СВТ, карабин образца 1944 г. | Трехлинейная бразца 1891- 1930 гг. | СВД, СВТ, карабин образца 1944г. | Трехлинейная образца 1891- 1930 гг. | ||
| 100 | — | 3 | — | — | — |
| 200 | 10 | 9 | 1/2 | 1/2 | 0,3 |
| 300 | 26 | 20 | 3/4 | 3/5 | 0,5 |
| 400 | 48 | 40 | 1 1/5 | 1 | 1 |
| 500 | 72 | 68 | 1 1/2 | 1 1/2 | 1,5 |
| 600 | 110 | 100 | 2 | 2 | 2 |
Таблица 24
Поправки на боковой умеренный ветер
(скорость 4-6 м/с) под углом 90° для малокалиберной винтовки 5,6 мм
| Дистанция, м | Скорость ветра | |||||
| слабого, 2 м/с | умеренного, 4 м/с | сильного, 8 м/с | ||||
| Отклонение, см | В делениях бокового маховичка | Отклонение, см | В делениях бокового маховичка | Отклонение, см | В делениях бокового маховичка | |
| 25 | — | — | 1 | 1/3 | 2 | 3/4 |
| 50 | 1,5 | 1/3 | 3 | 2/3 | 6 | 1 |
| 75 | 2,0 | 1/3 | 4 | 2/3 | 9 | 1 1/5 |
| 100 | 3,0 | 1/3 | 6 | 2/3 | 12 | 1 1/4 |
| 150 | 5,0 | 1/3 | 11 | 2/3 | 20 | 1 1/3 |
| 200 | 8,0 | 2/3 | 16 | 2/3 | 32 | 1 1/2 |
Таблица 25
Поправки на ветер для винтовки СВД
(из наставления по винтовке СВД)
(полная таблица)
| Дальность стрельбы, м | Боковой умеренный ветер (4 м/с) под углом 90° | ||
| Поправки (округленно) | |||
| в метрах | в фигурах человека | в делениях шкалы бокового маховичка (сетки прицела) | |
| 200 | 0,1 | — | 0,5 |
| 300 | 0,26 | 0,5 | 1 |
| 400 | 0,48 | 1 | 1 |
| 500 | 0,72 | 1,5 | 1,5 |
| 600 | 1,1 | 2 | 2 |
| 700 | 1,6 | 3 | 2,5 |
| 800 | 2,2 | 4,5 | 3 |
| 900 | 2.9 | 6 | 3 |
| 1000 | 3,7 | 7,5 | 4 |
| 1100 | 4,6 | 9 | 4 |
| 1200 | 5,5 | 11 | 4,5 |
| 1300 | 6,6 | 13 | 5 |
ВНИМАНИЕ! При сильном боковом ветре (8-12 м/с) без острой необходимости от стрельбы лучше воздержаться и лишний раз не демаскировать себя. На дистанциях 300 метров и более сильный ветер дует неравномерно, порывами поэтому качество стрельбы в таких условиях будет малопредсказуемо.
Вынос точки прицеливания производится от середины цели. При внесении поправок в установку бокового маховичка прицеливаться в ее середину
Для определения силы ветра могут служить следующие признаки (схема 78).
Схема 78. Скорость ветра
Таблица 26
Упрощенный способ определения величины поправок на действие бокового умеренного ветра, дующего под углом 90°, при стрельбе из винтовки калибра 7,62 мм
(только на умеренный ветер и только на указанных дистанциях)
| Поправка в маховичке прицела | |||
| Дистанция, м | Словесное выражение правил | Математическое выражение формулы | Пример пользования правилом |
| 300-500 | Прицел, деленный на 4 | Пр/4 | Дистанция 400 м. Поправка 4/4= 1 деление |
| 600 | Прицел, деленный на 3 | Пр/3 | Дистанция 600 м. Поправка 6/3= 2 деления |
| Вынос в фигурах мишени | |||
| Дистанция, м | Словесное выражение правил | Математическое выражение формулы | Пример пользования правилом |
| 300-500 | Прицел без 2, деленный на 2 | (Пр-2)/2 | Дистанция 400 м Поправка (4-2)/2 = 1 фигура |
| 600 | Прицел без 4 | Пр-4 | Дистанция 600 м Поправка 6-4=2 фигуры |
Таблица 27
Поправки на ветер для стрельбы из малокалиберной винтовки
(полная таблица)
| Дальность, м | Скорость ветра, м/с | |||||||||||
| бокового под углом 90° | продольного | |||||||||||
| 1,7 | 3,3 | 5,2 | 7,4 | 8,5 | 9,8 | 1,7 | 3,3 | 5,2 | 7,4 | 8,5 | 9,8 | |
| боковые отклонения, см | отклонения по высоте, см | |||||||||||
| 50 | 1,5 | 2,5 | 4 | 5,5 | 7 | 7,5 | 0 | 0,3 | 0,4 | 0,6 | 0,6 | 0,8 |
| 100 | 3,0 | 5 | 8 | 11 | 14 | 15 | 0 | 0,5 | 0,8 | 1,2 | 1,2 | 1,5 |
| 200 | 8 | 12 | 18 | 26 | 36 | 40 | 1 | 1,5 | 2,5 | 3,5 | 4 | 5 |
Точка прицеливания выносится в сторону, откуда дует ветер.
Отсчет выноса точки прицеливания может производиться не обязательно в сантиметрах. Проще и практичнее производить такой отсчет в фигурах (тысячных), производя такой отсчет от середины фигуры
При внесении поправок на боковой ветер на более отдаленные (свыше 400 метров) расстояния следует учитывать влияние.
Пример Определить боковую поправку для стрельбы из винтовки СВД на расстояние 500 метров при ветре силой 4 м/с дующем справа под углом 45°.
Упрощенный способ запоминания поправок на ветер (из наставления по винтовке СВД)
Пример Определить поправку на сильный боковой ветер, дующий под острым углом к направлению стрельбы, в делениях шкалы бокового маховичка, если расстояние до цели 600 метров (прицел «6»)
Решение 6(прицел)/3(постоянное число) = 2
Таблица 28
Упрощенные поправки на ветер 4 м/с при стрельбе боеприпасами выпусков прежних лет изготовления
(из винтовки СВД)
| Дистанция, м | Легкая п уля образца 1908 г Vнач. 845 м/с | Тяжелая пуля образца 1930 г. Vнач. 760 м/с | ||
| Поправки в прицеле (установка прицела) | Поправка на деривацию | Поправки в прицеле (установка прицела) | Поправка на деривацию | |
| 100 | — | — | — | — |
| 200 | 1/2 | — | 1/2 | — |
| 300 | 1 | — | 1 | — |
| 400 | 1 | — | 1 | — |
| 500 | 1 1/2 | — | 1 1/2 | — |
| 600 | 2 | — | 2 | — |
| 700 | 2 | — | 2 | — |
| 800 | 3 | 1/2 | 2 1/2 | — |
| 900 | 3 | 1/2 | 2 1/2 | — |
| 1000 | 3 1/2 | 1/2 | 3 | — |
| 1100 | 4 | 1 | 3 1/2 | — |
| 1200 | 4 1/2 | 1 | 3 1/2 | — |
Из табл. 28 видно, что тяжелые пули с большей поперечной нагрузкой и более совершенными баллистическими формами гораздо меньше сносятся ветром и менее подвержены отклонению при деривации (поправки округлены до 1/2 тысячной).
