Какие разъемы под накопители бывают в ноутбуках
Содержание
Содержание
Выбрать накопитель для ноутбука — непростое дело для начинающего пользователя. Компактность диктует свои требования, а точные спецификации и наличие разъемов на материнской плате, в отличие от плат для ПК, не всегда можно узнать даже на сайте производителя. Давайте разберемся в особенностях разъемов под накопители в ноутбуках и в том, как определить, какой накопитель нужен для вашей модели.
Почему требуется установка дополнительных накопителей
Многие пользователи ноутбуков, особенно бюджетных, быстро сталкиваются с нехваткой свободного места на накопителе. Накопители eMMC объемом 64 или даже 128 ГБ, обычно распаянные на плате ноутбука, в наше время легко заполняются за пару недель, ведь даже одна новая игра может занять все свободное место, не говоря уже о 4K-видео или объемных рабочих программах.
eMMC-модуль Toshiba 064G93
Пользователь стационарного ПК в этом случае может купить емкий жесткий диск формата 3.5″ или SSD-накопитель формата 2.5″, ведь даже бюджетная материнская плата ПК имеет как минимум четыре SATA-порта, а определить, свободны ли они, очень легко — достаточно открыть крышку ПК. Выбрать подходящий накопитель в ноутбук сложнее: начиная от трудностей с разборкой и заканчивая проблемами с получением точных характеристик материнской платы устройства и определением свободных разъемов. Но для начала надо разобраться в том, какие разъемы для накопителей вам могут встретиться.
Разъемы SATA
Разъемы стандарта SATA — самые распространенные в наше время. Они встречаются как в старых ноутбуках десятилетней давности, так и в самых современных моделях, которые поддерживают спецификацию SATA III, обеспечивающую скорости передачи данных до 600 Мбайт/с. Разъемы SATA имеют семь контактов для передачи данных, 15 контактов для подключения питания и на плате ноутбука совмещаются в одной колодке.
В свободный SATA-разъем на ноутбуке можно установить вместительный жесткий диск формата 2.5″ для хранения данных, например, WD Blue [WD20SPZX] объемом 2 ТБ.
А можно установить SSD-накопитель формата 2.5″, который можно использовать как для хранения данных, так и в качестве системного накопителя, заметно ускоряющего работу ноутбука, особенно если до этого использовался накопитель eMMC или обычный жесткий диск. Но важно учитывать, что если для жестких дисков пропускной способности интерфейса SATA III хватает с лихвой, то для SSD-накопителя она становится бутылочным горлышком, и модели с разъемом M.2 и интерфейсом PCI-E могут достигать гораздо более высоких скоростей чтения и записи.
Но на стороне SSD-накопителей формата 2.5″ более низкая цена, возможность установить его практически в любой ноутбук, даже устаревший, и простота установки. Кроме того, их энергопотребление в 2-3 раза меньше, чем у моделей с контроллером NVMe, что немаловажно для ноутбуков, от которых требуется длительное время автономной работы.
Разъем оптических дисков Slimline SATA и переходники для него
Оптические приводы в ноутбуке подключаются в более компактный разъем Slimline SATA, несовместимый с обычными разъемами SATA. Оптические приводы все реже используются в повседневной работе с ноутбуком, ведь объема DVD-диска в 4.7 ГБ в наше время мало на что хватает, а флеш-накопители USB работают гораздо быстрее и удобны в обращении. Пылящийся без дела оптический привод можно заменить на дополнительный жесткий диск или SSD-накопитель формата 2.5″ с помощью специального переходника, например, DEXP AT-DH01.
А есть и переходники, позволяющие установить в отсек оптического привода SSD-накопители формата M.2, например, Espada M2MS1295. При выборе подобных переходников нужно уточнить высоту оптического привода в вашем ноутбуке, она может быть 9,5 мм или 12,7 мм.
Разъем mSATA
Разъем mSATA был разработан для подключения SSD-накопителей в ноутбуки, планшеты и мобильные устройства. По типу подключения разъем mSATA очень похож на M.2, но несовместим с ним. Разъем работает через интерфейс SATA III и не дает преимуществ в скорости по сравнению с SSD-накопителями формата 2.5″, но обладает гораздо более компактными размерами, что очень важно для мобильных устройств.
Разъем начали применять в 2009 году, но уже к 2015 году его начал вытеснять более перспективный разъем M.2. Тем не менее, SSD-накопители формата mSATA можно свободно купить и сегодня, например, Netac N5M [NT01N5M-256G-M3X].
Разъемы M.2
M.2 — это современный и перспективный стандарт, позволяющий подключать в ноутбуки не только SSD-накопители, но и адаптеры Wi-Fi и Bluetooth, модули спутниковой навигации или NFC-радиосвязи. Столь широкие возможности M.2 получил за счет шины PCI Express и порта SATA III, дополненных линиями питания и USB 3.0.
Возможности подключения устройств, дополненные различными размерами накопителей формата M.2, и дополнительными ключами-прорезями, вызывают путаницу у пользователей, собирающихся сделать апгрейд накопителя ноутбука. Первое, на что стоит обратить внимание, это разная длина SSD-накопителей формата M.2. Она может варьироваться от 16 до 110 мм, и эти размеры указаны в типе слота и накопителя, например, тип 2242 для накопителей длиной 42 мм или тип 2280 для накопителей длиной 80 мм.
Ширина устройств в спецификациях M.2 может составлять 12, 16, 22 или 30 мм, но самым массовым размером на сегодня считается 22 мм.
Второе, на что нужно обратить внимание при выборе накопителя формата M.2, это то, что в этом форм-факторе выпускаются как SSD с интерфейсом SATA III, так и с гораздо более быстрым интерфейсом PCI Express и высокопроизводительным драйвером NVMe, дающим более глубокую очередь команд при передаче данных и низкие задержки. Например, SSD WD Blue [WDS250G2B0B], выполненный в форм-факторе M.2, подключается по интерфейсу SATA III и имеет соответствующие скоростные характеристики, равные SSD-накопителям формата 2.5″.
А SSD-накопитель WD Blue SN550 [WDS250G2B0C] подключается по интерфейсу PCI-E 3.x x4 и имеет гораздо более высокие скорости чтения и записи и количество операций ввода-вывода в секунду (IOPS).
И третье, на что стоит обратить внимание при выборе накопителя M.2, это ключ разъема, выполненный в виде прорезей на плате. Ключ M, наиболее распространенный сегодня, дает возможность передавать информацию по четырем линиям PCI Express. Ключ B, уже устаревший, позволяет передавать информацию по двум линиям PCI Express.
SSD-накопители формата M.2 могут иметь контакты как с ключом M, так и с комбинацией M и B.
Более подробно разобраться с нюансами форм-фактора M.2 и выбора SSD-накопителя M.2 вам поможет гайд. А если у вас есть SSD-накопитель M.2 с интерфейсом SATA III, но в ноутбуке нет разъема M.2, вас выручит переходник Smartbuy DT-119. Он позволит подключить SSD-накопитель M.2 SATA в обычный SATA-разъем.
Как определить, какой накопитель нужен?
Если вы решили сделать апгрейд накопителя или ставить в ноутбук дополнительный, первое, что нужно выяснить — тип уже установленного накопителя и наличие свободных разъемов под дополнительные. Если для стационарных ПК в спецификациях материнских плат точно указывается количество и тип разъемов под накопители, то с ноутбуками все сложнее. На сайте производителя могут не указывать технические подробности о слоте M.2.
Количество разъемов M.2, их тип или режим работы могут менять в разных моделях ноутбука. Например, на сайте производителя ноутбука ASUS TUF Gaming A15 мы видим вот такую информацию о накопителях.
Только в руководстве пользователя можно найти важные особенности, например, что данная модель не поддерживает SSD-накопители M.2 с интерфейсом SATA.
А второй слот M.2 доступен только на моделях с определенными видеокартами.
Из руководства пользователя становится известно и то, что отсек для жестких дисков недоступен для моделей ASUS TUF Gaming A15 с аккумулятором мощностью 90 Вт.
Неоценимую помощь в получении точных характеристик ноутбука окажет диагностическая утилита AIDA64, которая выдаст всю возможную информацию как об установленных накопителях, так и о материнской плате ноутбука.
И только на последнем этапе определения свободных разъемов под накопители стоит разбирать ноутбук. Доступ к SATA-разъемам обычно реализуется через удобный отсек для накопителей, и если эти разъемы свободны, можно установить в ноутбук как SSD, так и HDD форм-фактора 2.5″. Установку и замену таких накопителей сможет произвести даже начинающий пользователь.
А вот для доступа к свободным разъемам M.2 иногда может требоваться частичная разборка ноутбука, при этом контакты разъема довольно хрупкие и требуют аккуратного обращения. Поэтому замену или установку нового накопителя M.2 лучше доверить опытным знакомым или профессионалам из сервисного центра.
Выводы
Зная тонкости о разъемах, вы сможете выбрать оптимальный накопитель для вашей модели ноутбука. Установка нового накопителя — один из самых частых и доступных видов апгрейда, и если вы заранее изучите информацию об имеющихся разъемах, воспользовавшись руководством по эксплуатации, гайдами и советами опытных пользователей, то при наличии минимальных навыков обращения с компьютерной техникой сможете сделать это самостоятельно.
JHDD шлейф, ноутбук, распиновка
Имеется ноутбук aser a315-42 без hdd шлейфа.
Новый такой стоит дофига, жалко денег.
Вот и решил сам переходник нахимичить.
Фото разъема прикрепил.(Скажите если его нету)
Разъем JHDD на 12 pin.
Я уже разобрался, где на нем «блок» самого сата шлейфа, но пока не знаю где B+/- и A+/-
Остались ещё 5 контактов, 3 из которых при включенном ноуте дают +5v (но я пока звонил их только и sata GND)
=> Неизвестных контактов только 2
Вопрос: Что это за контакты? Как их определить? И есть у кого-то распиновка этого коннектора??
И ещё как мне определить B+/- & A+/- не используя «метод тыка»?
ASUS ux21a Чистил ноутбук от пыли, перепутал шлейф.
Чистил ноут от пыли, перепутал шлейф i\o, поставил другой стороной.
Распиновка
Приветствую. Есть камера: Smartec STC-IPM3567/1 Но обрезали провод. Может кто знает по цветам.
Распиновка, ремонт
Добрый вечер! Решил я заняться ремонтом нескольких пар гарнитуры(у всех 3 гарнитур стандартная.
А какая распиновка?
Подскажите пожалуйста распиновку IRF540N вот так что ли?
Распиновка эзернета
Ребята, помогите, уже сил моих нет. Ситуация следующая: надломился кабель который шел от роутера к.
Распиновка ATmega8
Всем привет! Задаюсь вопросом, какие пины Атмега8 можно использовать для ввода-вывода информации.
Распиновка реле
Объясните назначение выводов если: их 4, 6, 8. В общем для каждого.
Распиновка К155ИД1
Добрый день. Довольно-таки глупый вопрос, но никак не могу понять, каким образом ориентировано.

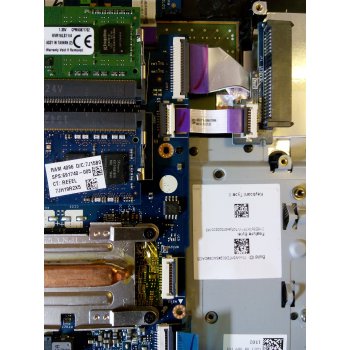

Разъем jhdd1 что это
О, такой девайс (https://ru.aliexpress.com/item/Original-NEW-For-HP-PCBA-ODD-w-CABLE-617256-001-6050A2316201-0DD-A02/1226828661.html?spm=2114.03010208.3.124.nQuLdE&ws_ab_test=searchweb0_0,searchweb201602_1_10000560_10000606_10000561_10000073_10000074_100 00608_10000709_10000660_10000704_10000703_10000175_10000509_10000656_10000507_10000505_100 00558_10136_10000068_10000552_10000369_10000063_10000365_10000367_10099_10000663_10000665_ 10096_10000669_10000569_10000097_10000723_10000094_10000337_10000090_10000147_10000091_100 00726_10000144_10000339_10000729_10000150_10000679_10117_10084_10000678_10083_10000676_100 80_10000153_10000673_10082_10081_10110_10111_10112_10113_10000535_10114_10000534_10000089_ 10000086_10000710_10000083_10000349_10000690_10000135_10000716_10000693_10000080_10078_100 00717_10079_10000688_10073_10000519_10000684_10000140_10070_10122_10123_10000511_10126_101 27_10124_10000546_10000514_10000351_10125_10065_10068_10000746_10000782_10000743_10000132_ 10000033_10000786_10000030_10000026_10000126_10000023_433_10000129_10000123_10000696_10060 _10062_10000699_10056_10055_10054_10000632_302_10059_10000738_10000120_10000636_10000774_1 0000734_10000020_10000778_10000013_10000117_10103_10102_10000016_10000114_10000111_10052_1 0053_10107_10050_10106_10051_10000621_10000384_10000763_10000629_10000766_10000101_1000010 0_10000576_10000770_10000579_10000104_10000045_10000578_10000375_10000108_10000377_1000075 8_10000612_10000390_10000613_10000042_10000750_10000592_10000754_10000594_10000039_1000058 7_10000036_10000389_10000187,searchweb201603_2,afswitch_1,ppcSwitch_5,single_sort_0_defaul t&btsid=83bf220f-07c5-4ad2-9f0b-1504b39a8791&algo_expid=c049bdf0-0528-479b-81c8-ad2f1dc2f381-15&algo_pvid=c049bdf0-0528-479b-81c8-ad2f1dc2f381) нужен?
Или этот (https://ru.aliexpress.com/item/original-laptop-ODD-DVD-connector-board-LS-C706P/32635023752.html?spm=2114.03010208.3.140.nQuLdE&ws_ab_test=searchweb0_0,searchweb201602_1_10000560_10000606_10000561_10000073_10000074_100 00608_10000709_10000660_10000704_10000703_10000175_10000509_10000656_10000507_10000505_100 00558_10136_10000068_10000552_10000369_10000063_10000365_10000367_10099_10000663_10000665_ 10096_10000669_10000569_10000097_10000723_10000094_10000337_10000090_10000147_10000091_100 00726_10000144_10000339_10000729_10000150_10000679_10117_10084_10000678_10083_10000676_100 80_10000153_10000673_10082_10081_10110_10111_10112_10113_10000535_10114_10000534_10000089_ 10000086_10000710_10000083_10000349_10000690_10000135_10000716_10000693_10000080_10078_100 00717_10079_10000688_10073_10000519_10000684_10000140_10070_10122_10123_10000511_10126_101 27_10124_10000546_10000514_10000351_10125_10065_10068_10000746_10000782_10000743_10000132_ 10000033_10000786_10000030_10000026_10000126_10000023_433_10000129_10000123_10000696_10060 _10062_10000699_10056_10055_10054_10000632_302_10059_10000738_10000120_10000636_10000774_1 0000734_10000020_10000778_10000013_10000117_10103_10102_10000016_10000114_10000111_10052_1 0053_10107_10050_10106_10051_10000621_10000384_10000763_10000629_10000766_10000101_1000010 0_10000576_10000770_10000579_10000104_10000045_10000578_10000375_10000108_10000377_1000075 8_10000612_10000390_10000613_10000042_10000750_10000592_10000754_10000594_10000039_1000058 7_10000036_10000389_10000187,searchweb201603_2,afswitch_1,ppcSwitch_5,single_sort_0_defaul t&btsid=83bf220f-07c5-4ad2-9f0b-1504b39a8791&algo_expid=c049bdf0-0528-479b-81c8-ad2f1dc2f381-17&algo_pvid=c049bdf0-0528-479b-81c8-ad2f1dc2f381)
а у тебя в поисковом запросе было HDD
А. ночью еще не такое напишешь 🙁
Переходник ODD-HDD для ноутбуков (Sata-Sata), толщина 12.7мм или 9.5мм (2 ссылки)
Здравствуйте, друзья! Сегодня будет что-то типа комбинированного обзора сразу на 2 переходника. Я решил их объединить в 1 обзор, т.к. они отличаются только размерами (точнее — одним размером), а потому переписывать одно и то же по 2 раза бессмысленно. Речь пойдёт про Sata-Sata переходник, предназначенный для подключения SSD или ноутбучного HDD вместо имеющегося на борту дисковода.
Чтоб не было путаницы, давайте сразу же по ссылочкам:
Выглядят данные девайсы вот таким образом:
Теперь объясню, почему у меня их два.
У меня остался дисковод от ныне покойного, прости Господи, Lenovo G555, у того дисковода толщина как раз 12,7мм, т.е. я его использовал чисто для ориентира и на тот момент еще не знал, что есть и 9,5мм. Сам же переходник был куплен для ноутбука HP 15-af123ur (тот самый ноут, которому даже замена HDD на SSD и увеличение банка ОЗУ не особо помогли ускорить работу) в надежде на то, что там на материнской плате есть разъём для подключения ODD (кстати, сам ноут ODD не оборудован) и после гарантии подключу туда второй жесткий диск. Но я ошибся, разъёмов там не оказалось. Тот, что выделен желтым, имеет 10 контактов, т.е. это явно не Sata, а про тот, что выделен красным, я вообще молчу — он явно великоват для Sata-питальника, да и занят к тому же.
Мораль сей басни такова: если на ноутбуке всё-таки нет дисковода, то без вскрытия Вы никак не поймёте, можно ли подключить к материнке второй жесткий диск.
«Ну ОК», подумал я — «пусть валяется, может пригодится». Далее у меня появился Dell 5565 и я почти сразу же попытался «примерить» переходник вместо дисковода. Вот тут я и узнал про существование 9,5мм переходников, ибо переходник в ноут физически не влезал.
Если не считать толщины, то переходник абсолютно точно повторяет формы оптического привода.
Т.е. для установки ноут даже разбирать не придется — вынул дисковод, воткнул вместо него переходник, закрепил и всё. Ошибиться там реально негде, так что за Sata-порты не переживайте.
С установкой HDD в переходник тоже всё довольно просто — вставили в слот и «насадили» на Sata-порт.
После наcаживания жесткий диск необходимо прикрутить с помощью винтов, идущих в комплекте, соответствующие отверстия на переходнике имеются.
Кстати, а вот и комплектный пакетик с винтиками. Их 7 — 4 для крепления HDD к переходнику и 3 для крепления вспомогательной железяки для окончательного фиксирования в ноуте.
Про железяку чуть подробнее. Вот так она выглядит на дисководе от, упаси Господи, Lenovo G555.
Далее через отверстие в этой железяке насквозь проходит еще один винтик. Кстати, этот же винтик проходит и сквозь пластиковую нижнюю панель ноутбука. Таким образом переходник (ну или дисковод — не важно) достаточно жестко фиксируется на месте, что полностью исключает его случайное смещение с последующим отключением от Sata. Сама железяка в комплекте с переходником не поставляется, т.к. у каждого ноутбука она своя. Например, железяка от, упаси Господи, Lenovo, для Dell 5565 не подошла. Т.е. скручиваем ее с имеющегося в ноутбуке дисковода и всё.
Теперь давайте пробежимся по разъёмам. Я во Всемирной встречал такие высказывания, что через данные переходники можно получить только «кастрированное» подключение, которое не будет работать на полную мощность. НО… Давайте сравним разъёмы реального HDD с разъёмами на переходнике:
— разъёмы для передачи данных полностью идентичны, т.е. по этой части переходник является даже не переходником, а чем-то типа удлинителя, т.е. данные передаются «как есть» без всяких там перераспределений по другим каналам;
— разъёмы питания действительно отличаются, НО… на ноутбучных SSD и хардах используется только 5-вольтовая линия, да еще и не по всем разъёмам, т.е. если убрать незадействованные контакты на «широком» Sata-разъёме, мы получаем ровно то же самое, что и на «уменьшенном» — те же 6 контактов: 3 на питание по 5-вольтовой линии и 3 на «землю».
А это значит, что переходник вообще никак не влияет на работоспособность подключенного к нему HDD или SSD. И следующий тест в CrystalDiskMark’е на ноутбуке Dell 5565 это только доказывает:
Да, кстати, тестировал тот самый SSD от AMD, который на ноутбуке HP показал совсем другие результаты:
Кстати, данный переходник был единственной причиной, по которой я после HP выбирал ноутбук именно с дисководом — правильно, потому что переплата за дисковод относительно небольшая, а вот установка второго харда зачастую представляет куда бОльший интерес, чем вставить DVD-диск.
Но есть у данных переходников и один минус — для их изъятия придется разбирать ноутбук, т.к. нормально «зацепиться» просто не за что. В моём случае это было абсолютно не критично, потому что у меня есть DVD-привод, который подключается по USB.
Итак, еще раз выводы:
