Что такое развал-схождение и как часто его надо делать
Схождение и развал — два параметра настройки подвески, одинаково важных и влияющих на управляемость автомобиля. Настройки подвески необходимо проверять или делать заново при каждом серьезном вмешательстве в конструкцию — например, при замне рулевых тяг или нижнего поперечного рычага подвески.
Развал — угол между вертикалью и плоскостью вращения колеса. Развал считается отрицательным, если колёса наклонены верхней стороной внутрь, и положительным, если верхней стороной наружу.
Схождение
Схождение — угол между направлением движения и плоскостью вращения колеса. Очень часто говорят о суммарном схождении двух колёс на одной оси. В некоторых автомобилях можно регулировать схождение как передних колёс, так и задних. Схождение измеряют в градусах/минутах, и в миллиметрах. Схождение в миллиметрах — это расстояние между задними кромками колёс, минус расстояние между передними кромками колёс(в справочниках обычно приводятся данные по штатным колёсам, при произвольном диаметре колеса необходим пересчёт). Это определение верно только в случае неповреждённых, правильно смонтированных колёс. Именно неправильно отрегулированное схождение является основной (но не единственной) причиной ускоренного износа покрышек. Одним из первых признаков неправильно установленного схождения является визг покрышек в повороте при небольшой скорости. При схождении в 5 и более мм покрышка полностью сотрётся менее чем за 1000 км. Иногда вместо схождения колёс может требоваться выставить их расхождение (например, на задней оси с независимой подвеской колёс).
Кастер
Кастер или кастор — угол между вертикалью и проекцией оси поворота колеса на продольную плоскость автомобиля. Продольный наклон обеспечивает самовыравнивание управляемых колёс за счёт скорости автомобиля. Другими словами: автомобиль выходит из поворота сам; руль, который отпущен и обладает свободным ходом, сам возвращается в положение прямолинейного движения (на ровной дороге, с отрегулированными механизмами). Это происходит, естественно, при положительном кастре. Например, кастр позволяет ездить на велосипеде, не держась за руль. На обычных автомобилях кастер имеет положительное значение (например 2,35 градуса у Mitsubishi Outlander XL). Спортсмены устанавливают данное значение на несколько градусов больше, что делает ход автомобиля устойчивее, а также повышается стремление авто к прямолинейному движению. И наоборот, на цирковых велосипедах или на погрузчиках кастр часто равняется нулю, так как скорость перемещения сравнительно невелика, но при этом есть возможность повернуть по меньшему радиусу. Но автомобиль создается для большей скорости, поэтому требует лучшей управляемости.
Как часто надо делать сход-развал
Итак, регулировке подвергаются три основных параметра подвески, о них и следует рассказать в теоретической части статьи.
Развал – это угол наклона колес по отношению к поверхности дороги. Он может быть отрицательным – если верхняя часть колеса имеет наклон к центру автомобиля, и положительным – если верхняя часть колеса, соответственно, наклонена от центра машины. И каждого из положений есть свои положительные стороны и недостатки. Например, если угол развала отрицательный, то увеличивается пятно контакта колеса с дорогой, улучшается сцепление с дорогой, но при этом резина быстрее изнашивается.
Второе важное понятие, это кастер – угол продольного наклона оси поворота колеса, или, проще говоря, горизонтальное положение колес в арках. Это положение влияет на управляемость: немного увеличенный кастер делает рулевое управление более острым, но в случае излишне увеличенного кастера руль становится тяжелым.
Третье понятие, которое следует знать, – это схождение. Суммарным схождением называют сумму всех углов между продольной осью автомобиля и плоскостью, проходящей через центр левого и правого колес. Схождение может быть положительным (для передних колес) – в таком случае автомобиль становится более стабильным на высоких скоростях, но при этом возрастает недостаточная поворачиваемость. Отрицательно схождение передних колес делает рулевое управление более точным, но при этом увеличивается износ резины и все неровности дороги отзываются на руле – появляется так называемое «биение».
Как проводят саму процедуру? В разных мастерских ее проводят по-разному. Некоторые мастера подходят к делу ответственнее: прежде чем отрегулировать сход-развал, специалист сначала проверяет давление в колесах, обычно используя для этого переносной компрессор. Далее на все колеса устанавливаются датчики, а при помощи специальной распорки зажимается ножной тормоз. Особенно квалифицированные мастера также осматривают подвеску на наличие видимых неисправностей – однако такие специалисты встречаются крайне редко. Автомобиль «загоняют на яму» и «прожимают». Данные с датчиков передаются в компьютер, после чего результаты заносятся в таблицу, при этом первая строка – это показатели автомобиля с грузом в багажнике, следующая строка – без него. Все потому, что даже небольшой дополнительный вес способен повлиять на результаты замера. При этом большинство рабочих сервисных мастерских обычно опускают этот момент и проводят замеры с нагруженным автомобилем.
Две самые частные причины, по которым автомобилисты приезжают делать сход-развал — это плохая управляемость или увод автомобиля в сторону, а или же повышенный износ покрышек.
Однако проверить и отрегулировать сход-развал следует и на новом автомобиле. Завод-изготовитель выставляет средние параметры с расчетом на то, что дилер пред продажей подготовит автомобиль и сделает необходимую доводку. Но, как показывает практика, продавцы в большинстве своем этот момент опускают.
Производители же рекомендуют осуществлять эту процедуру каждые 15-20 тысяч километров, то есть приблизительно пару раз в год. Чтобы не тратить деньги попусту, следует регулировать сход-развал после сезонной смены покрышек.
Есть и другие ситуации, при которых следует отрегулировать сход-развал. Во-первых, после некоторых ремонтных работ: замены наконечников, шаровых опор, рулевых тяг, рулевого редуктора или рейки, маятникового рычага, стоек, пружин и сайлент-блоков. Во-вторых, при определенном поведении автомобиля – например, если машинууводит в сторону, а руль стоит криво, или если автомобиль начинает «плавать» в колее, а также если запаздывает в управлении. В-третьих, сход-развал нужно сделать после изменения высоты посадки автомобиля (обычно это делается при помощи специальных подставок или утолщенных резинок, которые устанавливаются под пружины подвески). И наконец, четвертое – сход-развал следует сделать, если руль перестал «возвращаться» при выходе из поворота, или если у автомобиля разный радиус поворота влево и вправо.
Итак, сход-развал нужно делать при плохой управляемости автомобиля, повышенном износе резины, после некоторых ремонтных работ, связанных с подвеской, а также после каждой перебортовки колес или установке новой резины. При этом мастеру следует предварительно осмотреть подвеску автомобиля, поинтересоваться у водителя о грузах в багажнике и, если они тяжелые, вынуть их на время регулировки. Также специалист должен проверить давление воздуха в колесах, диагностировать свободный ход рулевого колеса и осмотреть диски колес на предмет деформации. Невыполнение какой-либо из перечисленных процедур может повлиять на показатели датчиков.
Полезно? Жмем лайк и делимся со своими подписчиками!
Развал-схождение: что это, как выставить правильно, и что будет, если его не делать
Наверняка вы сталкивались с тем, что автомобиль при отпущенном руле едет в сторону или кто-то из знакомых жаловался, что «пора бы мне уже съездить проверить развал», хотя при это был категорически не прав. То, что в народе привычно называют “развал-схождение” — это замер и выставление углов установки колёс. Причём помимо собственно угла развала и угла схождений есть ещё и третий угол, ничуть не менее важный.
Что такое углы установки колес?
Каждый автопроизводитель для улучшения устойчивости и управляемости предусматривает для конкретной модели автомобиля определённое положение передних (и задних) колёс относительно друг друга и плоскости дороги. Параметры развала, схождения и кастера принято называть углами установки колес.
Под развалом понимают угол наклона колес по отношению к перпендикулярной плоскости (в обычном случае — к дороге). При отрицательном развале колёса визуально становятся будто «домиком», при положительном угле развала верхняя часть колеса наклоняется наружу относительно нижней.
При отрицательном развале (слева) колёса стоят «домиком»
При отрицательном развале (слева) колёса стоят «домиком»
Схождение — это сумма углов между плоскостью, которая проходит через центры колес и продольной осью автомобиля. Звучит немного непонятно, но на деле всё просто: если оно положительное, то плоскости вращения колёс пересекаются впереди автомобиля словно «сходясь навстречу» друг другу, при отрицательном — где-то сзади (расхождение).
Положительное схождение (слева) – это именно схождение колёс навстречу друг другу впереди автомобиля
Положительное схождение (слева) – это именно схождение колёс навстречу друг другу впереди автомобиля
Кастер (иногда говорят кастор) от англ. Caster angle (угол продольного наклона) это угол, образованный вертикалью и проекцией оси поворота колеса на продольную плоскость автомобиля. При положительном кастере ось поворота колеса наклонена назад относительно направления движения, а при отрицательном — наоборот, «смотрит вперёд».
Отрицательный кастер (слева) приводит к наклону стойки вперёд
Отрицательный кастер (слева) приводит к наклону стойки вперёд
Почему на разных машинах углы бывают разными?
Начнём с развала. При его околонулевых значениях автомобиль наиболее стабилен до тех пор, пока едет по прямой. И только в том случае, если подвеска достаточно жесткая: не просто так на старых автомобилях колёса имели положительный развал, то есть «домиком наоборот», что в некоторой степени компенсировало мягкость амортизаторов и нестабильность углов под нагрузкой.
На автомобилях с мягкой подвеской углы установки колёс в поворотах откровенно «уходят»
Однако со временем от положительного развала конструкторы начали уходить в сторону отрицательных значений (правда, всё равно не заваливая колёса на несколько градусов, как это делают в автоспорте). Это позволило улучшить устойчивость автомобиля в поворотах, поскольку колесо «не подламывается» и цепляется за дорогу лучше из-за большего пятна контакта.
Развал «домиком» улучшает устойчивость автомобиля при скоростном прохождении поворотов
Stance, baby: ярко выраженный отрицательный развал колёс является неотъемлемым атрибутом некоторых автомобильных субкультур
Поэтому околонулевые настройки в теории положительно влияют на устойчивость, а «минусовой развал» позволяет «вваливать» в повороты еще лучше, но уже способен привести к ускоренному износу внутренних дорожек шин. Именно поэтому, в отличие от спортсменов, и конструкторы автомобилей, и обычные «развальщики» предпочитают околонулевые значения.
Однако в зависимости от конструкции и кинематики подвески, жесткости упругих элементов, ширины колеи, вылета колёс и многих других факторов углы установки колёс на разных машинах заметно отличаются. Более того, они могут изменяться даже в пределах одной модели в зависимости от типа подвески (обычная или спортивная) и размерности шин.
Как регулируются углы установки колес?
На многих современных переднеприводных автомобилях углы развала передних колёс заданы конструктивно, да и кастер (угол продольного наклона стойки) не регулируется, поэтому вся настройка сводится к проверке и регулировке схождения.
Заводские параметры углов Самары выглядят так: развал передних колёс = 0°±30′, схождение = 0°15′ ± 10′ и кастер = 0°20±30’0. Как видно, допуски действительно довольно большие — развал по заводским нормативам может «гулять» в пределах одного градуса, а кастер из пятидесяти «плюсовых» минут имеет законное право «уходить в минус».
Допуски производителя на Самаре довольно большие, поэтому «среднестатистический» результат посещения стенда выглядит примерно так. Как видно, все параметры укладываются в «зелёный» диапазон
Некоторые автомобилисты утверждают, что отклонения в минуты (!) они способы заметить безо всякого стенда – просто внимательно взглянув на авто спереди…
На что влияет кастер?
С кастером ситуация обстоит не менее интересно. Чуть выше мы вспомнили, что при нулевом угле наклона стойка стоит строго вертикально – то есть, колесо со ступицей никуда не смещается относительно вертикали. При отрицательном кастере стойка в верхней части словно наклоняется вперёд, а колесо, соответственно, уходит назад. При положительном – наоборот.
На переднеприводных ВАЗах, например, параметр кастера изменяется с помощью регулировочных шайб, которые подкладываются под элементы передней подвески – кронштейны продольных рычагов (растяжек).
Кастер на Самаре задаётся с помощью нескольких шайб
Убрав шайбы, стойку можно «завалить» назад в пределах градуса, а колесо – наоборот, сместить относительно центра арки в сторону переднего бампера. В реальности, правда, наблюдается обычно обратная картина – на многих «пожилых» Самарах, «десятках», Приорах и Калинах колесо «уезжает» в сторону передней двери из-за ударов и усталости металла, причем вернуть его на место получается далеко не всегда, даже если убрать все шайбы.
Так выглядит нулевой кастер: колесо стоит в колесной арке симметрично по отношению к бамперу и крылу
Это уже не кастер, а приговор передней подвеске и даже кузову. Вернуть колесо на место «малой кровью» не выйдет
Чем больше угол наклона стойки, тем переднеприводный (и не только) автомобиль стабильнее ведёт себя на высоких скоростях. Положительный кастер способствует меньшему «вилянию» машины, которая становится не такой чувствительной к колеям и неровностям.
Кастер важен не только своим прямым воздействием на скоростные качества автомобиля, но и тем, что он влияет на углы схождения и развала, которые меняются в зависимости от наклона стойки. Поэтому начинать регулировку углов передних колёс нужно именно с кастера. Затем следует регулировка развала, а в самую последнюю очередь необходимо настраивать схождение, помня о взаимосвязанности этих параметров между собой.
При изменении кастера нужно раскручивать продольные растяжки подвески. Это требует времени и сил – особенно, если автомобиль старый
Какие выбрать углы?
Обычно выбор углов установки колес из допустимого диапазона является прерогативой самого «развальщика». И это не всегда хорошо, поскольку многие из них, годами занимаясь своей работой, руководствуются какими-то внутренними стереотипами, которые нередко противоречат теории, а на практике приводят к ухудшению ходовых качеств автомобиля и преждевременному износу шин. Поэтому к итоговым цифрам распечатки нужно относиться с большим вниманием, а в отдельных случаях – не стесняться давать рекомендации.
Какой же ставить угол наклона стойки, если он регулируется? На стандартной подвеске и при «обычной» манере вождения – максимально допустимый положительный, то есть 0°50′ для переднеприводной Самары, да и на других переднеприводниках кастер лучше ставить «побольше в плюс» — в пределах допусков, и если этот параметр настраивается, конечно. Это обеспечит автомобилю лучшую курсовую устойчивость на высоких скоростях и приведёт к «самостабилизации» руля в околонулевом положении. Допустимо и небольшое отклонение от заводских допусков – например, увеличение кастера до одного градуса (60-65′).
Свои углы» могут выглядеть примерно так
Удивительно, но современный стенд «знает» даже о том, что Самара выпускалась в двух поколениях!
Правда, за «чёткий ноль» придется расплатиться тем, что в поворотах руль несколько потяжелеет (усилителя-то нет!) и будет пытаться резче вернуться в прежнее положение. Однако к такой новой особенности машины можно привыкнуть буквально за несколько минут.
Что касается развала, то иные «городские гонщики» нередко «разваливают в минус» передние колёса до одного градуса и более. Однако при этом автомобиль станет более «нервным» и чувствительным к уклону дорогу, из-за которого руль может буквально «рваться из рук» (особенно – на больших и широких колёсах!). Еще одна плата за «спортивные амбиции» — преждевременный износ внутренних дорожек – шины-то стоят «домиком»!
Развал передних колёс на Самаре регулируется с помощью эксцентрикового болта (позиция 3 на рисунке) на корпусах передних амортизаторов
Настройка всех углов установки передних колёс на ВАЗе занимает больше времени, чем на автомобилях вроде Renault Logan
При настройке схождения на переднеприводных ВАЗах также лучше всего сильно не отклоняться от околонулевых значений, помня о том, что даже при небольшой загрузке автомобиля (водитель и пассажир) оно начинает изменяться примерно на 5-7 минут, причём в какую именно сторону (в «плюс» или в «минус») зависит от положения «усов» рулевой рейки на конкретном автомобиле.
Обратите внимание, как изменяются углы схождения и развала при частичной загрузке! (первое фото – на пустом автомобиле, второе – с водителем весом 65 кг)
Что будет, если их не делать?
В большинстве случаев проверку углов установки колес рекомендуют выполнять не реже одного раза в 30 000 км и сразу же после того, если автомобиль угодил колесом в крупную яму или стал участником даже небольшого ДТП. Ведь и первое, и второе может привести к смещению элементов подвески, что нарушит параметры схождения, кастера или развала.
А что будет, если их не делать вообще? Ничего хорошего, разумеется. Как минимум, автомобиль будет хуже вести себя и на прямой, и в поворотах, ведь отклонение любого из параметров влияет и на устойчивость машины, и на её управляемость. Во-вторых, сбитые углы приведут к тому, что машину начнет уводить в сторону, поэтому водителю придется удерживать руль с большей силой для того, чтобы сохранить прямолинейное движение.
При настолько сбитом схождении левого колеса (параметр, выделенный красным), машина едет «как-то странно», постоянно рыская по дороге, а руль просто не возвращается обратно! Если всё оставить как есть, то протектора хватит буквально на пару тысяч километров.
Бывает, что машину не просто тянет влево или вправо, а она при движении все время «рыскает», отклоняясь туда-сюда от прямолинейной траектории. Кроме того, что ехать на таком автомобиле будет не слишком приятно, очень быстро владелец обнаружит, что колеса на той оси, где нарушены углы установки колёс, изнашиваются очень неравномерно и весьма преждевременно.
Износ внутренних дорожек — результат большого отрицательного развала
Известны случаи, когда из-за неправильного «схода-развала» проектор почти новой шины буквально «таял на глазах», исчезая всего за 10-15 тысяч километров!
Когда регулировка углов установки колес не помогает?
Далеко не всегда даже квалифицированный специалист на правильно отъюстированном стенде (а это очень важно!) сможет выставить углы установки колес в заданных производителем допусках. Обычно этому мешают изношенные детали подвески, в которых возникли заметные люфты. Ловить минуты там, где во время движения детали «гуляют» на целые градусы – занятие довольно бессмысленное. Поэтому опытный «развальщик» обычно начинает с первичной (то есть «грубой») диагностики ходовой части, внимательно осматривая резино-металлические элементы и проверяя их на взаимное перемещение. Во многих случаях прежде, чем заезжать на стенд «схода-развала», необходимо посетить пост общеремонтных работ для замены изношенных деталей подвески. И лишь «перетряхнув ходовку» можно пробовать добиться требуемых углов установки колес.
Бывает, что подвеска в порядке, но выставить схождение, развал или кастер все равно не получается. Причина – необратимая деформация кузова, что бывает после сильной аварии или вследствие коррозии силовых элементов. И если в первом случае еще хотя бы теоретически может помочь стапель, то на сильной «гнилой» машине малой кровью проблему не решить, а большой – не имеет смысла.
Иногда даже после того, как углы выставлены правильно, автомобиль всё равно уводит в сторону. В этом случае нужно попробовать переставить колёса местами (а лучше – сменить подозрительную пару), поскольку часто из-за деформации каркаса или неоднородности слоёв брекера шина становится «кривой»
Что такое 3D Развал-Схождение. И нужно ли за него переплачивать?
Часто любому автомобилисту приходилось слышать вопрос: что такое 3D развал-схождение? Да и вообще, когда нужно делать регулировку развала-схождения колес? В этой статье, не вникая в названия и технические подробности, можно объяснить простому автомобилисту, что же это за зверь такой ЗD развал-схождение? Возможно, не все знают, но производителем предусмотрены определенные значения установки передних и задних колес. Более того, практически у каждой модели эти значения хоть и похожи, но индивидуальны. Это оптимизирует ходовые качества, управляемость и прямо влияет не только на износ шин и экономичность поездки, но и на комфорт. То есть, как ни крути, а колеса должны стоять правильно. Здесь, чтобы не грузить специальными терминами, будет достаточно одного простого примера. Каждый из нас в детстве катался на велосипеде и наблюдал, что даже при брошенном руле велосипед уверенно едет прямо, нужно лишь немного прибавить скорость.

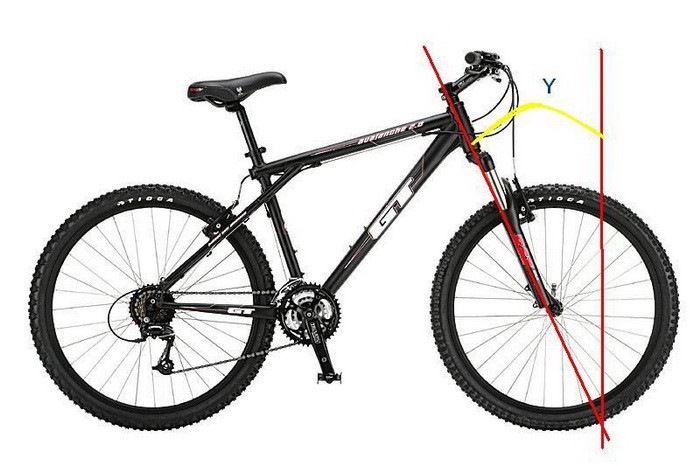

Вот этот угол Y называется Caster («кастер»). В автомобиле он влияет на «возвращаемость» руля вашей машины в прямолинейное направление движения после выполнения поворота. Разные производители по-разному используют его значения. Отчетливее всего его наличие можно наблюдать на BMW и Mercedes, когда колеса этих автомобилей повернуты в одну из сторон до конца. Практически любое вмешательство в подвеску автомобиля требует последующей регулировки углов установки колес. Исключение составляют работы по замене стоек стабилизатора. Кроме того, регулировку углов необходимо постоянно контролировать, ведь в процессе воздействия нагрузок, создаваемых при движении, детали подвески претерпевают огромные, а иногда и фатальные изменения. Так, при попадании в глубокую яму-выбоину может согнуться рычаг, рулевая тяг, либо надорваться сайлент-блок. Это приведет к изменению ориентации колеса автомобиля относительно его движения, относительно других колес. Как следствие — вероятность потери нормальной управляемости и повышенный и неравномерный износ шин. Ну а если я не вмешивался в работу подвески, не ремонтировал ничего, если мой маршрут из дома до работы проходит по хорошей дороге без ям, рытвин и выбоин? Нужно сразу сказать, что здесь все достаточно просто. Если автомобиль управляется привычно, спицы рулевого колеса расположены ровно, а при визуальном беглом осмотре шин видно, что их износ равномерен, то не нужно ничего проверять и регулировать. Как говорится, не мешайте машине работать!

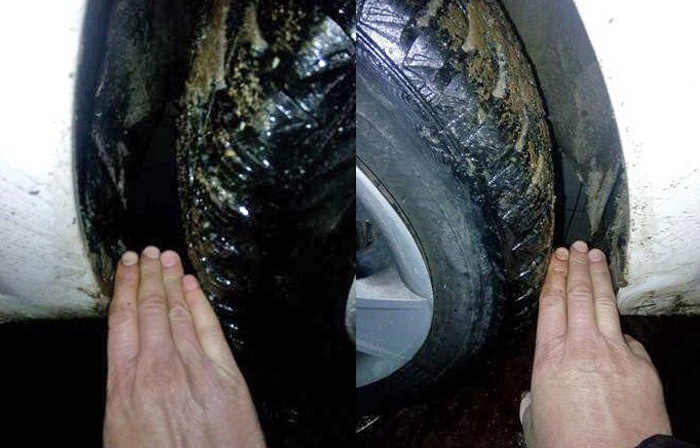

Ну а если вы приобретаете автомобиль и есть причины подозревать аварийное прошлое, то хотя бы обойдите машину вокруг и попробуйте вставить ладонь между задней частью переднего колеса и передней частью порога, где крепится брызговик, затем то же самое проделайте с правой стороны. Если это расстояние неодинаковое, в большинстве случаев и измерять уже ничего не нужно. Откажитесь от покупки этого автомобиля. Показанием к посещению стенда регулировки углов установки колес являются любые изменения в управляемости автомобиля. «Рыскание» машины по дороге, невозвращение самостоятельно рулевого колеса после поворота, писк резины при входе в поворот на незначительной скорости. Любое, даже очень незначительное, изменение положения спиц рулевого колеса и разница числа оборотов рулевого колеса при максимальном повороте влево и вправо, неравномерный износ шин с внешней стороны и с внутренней — все это следствия нарушений углов установки колес автомобиля. Пренебрежение данными явлениями может легко привести не только к значительным финансовым тратам в виде покупки новых шин вместо испорченных, но и к реальным аварийным ситуациям. Случай из жизни: « приехал автомобиль из США. Доставлялся он контейнером, это был почти новый Dodge Stratus, хорошо битый в заднее левое крыло. Когда его разгрузили и он был детальнее рассмотрен, было принято решение двигаться домой своим ходом. Колеса визуально стояли ровно, все крутилось, ничего нигде не мешало. Дорога предстояла недальняя и неплохая, двести километров. В процессе движения заметил, что спицы рулевого колеса «смотрят» немножко влево. Это не очень тревожило, ведь все едет ровно. На скорости около 80 километров в час на ровной дороге машина вдруг резко изменила направление движения и, резко нырнув вправо, вылетела на обочину. К счастью, все этим и обошлось. А дело было в согнутой при погрузке или разгрузке задней тяге схождения. При движении по чистому асфальту три нормально стоящих колеса задавали машине прямолинейное направление движения, а вот когда они вдруг попали на скользкий участок (а кое-где был гололед, подморозило), машина послушалась левого заднего колеса, которое, двигаясь по сухому участку, выбросило ее на обочину». В принципе регулировки можно произвести и подручными средствами. Для этой процедуры достаточно иметь уровень, отвес, транспортир и линейку, а если еще подсмотреть в «Автодате», то будет как раз все как надо.

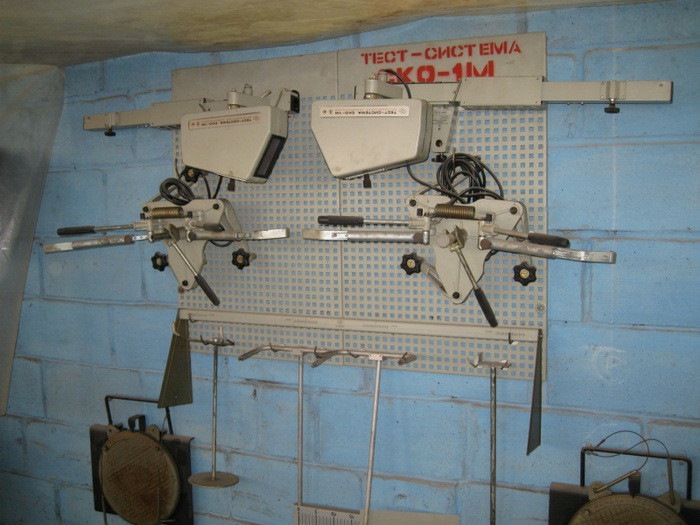

А вот такой универсальный прибор раньше вообще пользовался огромной популярностью и позволял достаточно точно выставить углы установки колес, вообще не заморачиваясь никакими данными. Кроме того, процедуру регулировки может делать любой человек с ровными руками на смотровой яме. И еще немаловажный момент — данный прибор практически ничего не стоил. Его можно было изготовить самому из того, что есть под рукой. Так вот, жизнь не стоит на месте. Средства измерения углов установки колес постоянно совершенствуются и меняются, как и все в нашей жизни. Линейку и уровень в прошлом веке сменили оптические приборы. Примером такого прибора может служить рогачевская «Система СКО-1М». Этот прибор, кстати, выпускается по сей день в том виде, в котором его изобрели в середине прошлого века.

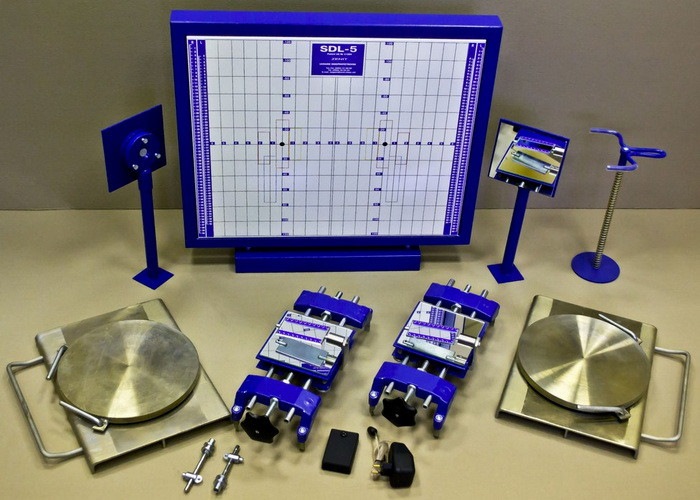

А совсем недавно рогачевские гении выдали на-гора даже лазерную версию «мастодонта»! Стоимость старого-нового прибора СКО-1М (оптического) — чуть больше 1000 долларов США. Прибор в базовой комплектации позволяет измерять углы на автомобилях с колесами до 18 дюймов, хотя «апгрейдить» систему до 22-дюймовых колес не составит труда — нужно только доплатить пару сотен американских денег.
Затем появились лазерные стенды. Век компьютеров принес соответственно технологии компьютерные. На смену пришли всевозможные приспособления, выводящие информацию об углах развала-схождения колес на экран монитора. Все это и мастер, и клиент могут воочию наблюдать в режиме реального времени. А в памяти компьютера собрана база данных по углам установки колес от практически всех производителей. Далее совершенствование приборов идет по способу доставки информации от колеса машины к монитору. Более старые приборы имели связь колеса автомобиля с компьютером через кабели. Это доставляло массу неудобств. Потом кабели заменили беспроводными способами связи. Но все равно оставалась проблема: на каждое колесо нужно ставить отдельный прибор, который и служит источником сигнала для компьютера и сообщает, под каким углом колесо установлено. Кроме того, при замерах каждое колесо машины нужно вывешивать и прокручивать вместе с прибором, производя так называемую компенсацию биения. Все эти процедуры требуют времени и дополнительных манипуляций.

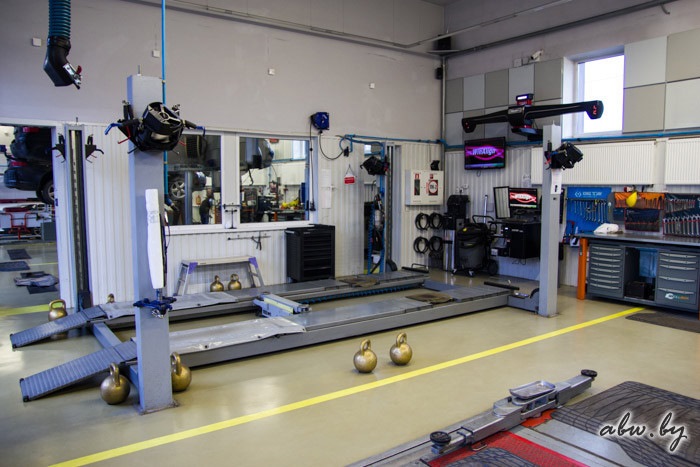

Поколение так называемых ЗD-приборов для измерения углов установки колес принесло в работу сервисов значительные изменения! Теперь на колеса устанавливаются маркированные пластиковые таблицы, информацию с которых при прокатывании машины взад-вперед считывают видеокамеры компьютера. Информация тут же сравнивается с номинальными значениями производителя в программном обеспечении. Все это красочно выводится на монитор с анимационными подсказками технологического процесса регулировок. Данная технология измерений позволила улучшить не только скорость, но и качество данной услуги. Но 3D-стенды поначалу имели огромный недостаток — стоили очень дорого. Позволить себе их приобрести мог не каждый автосервис. Еще недавно стоимость брендового оборудования данного уровня достигала 20.000 долларов. Сегодня их цена сравнима со стоимостью нового бюджетного автомобиля — 8000-10.000 долларов. Поэтому и услуга с использованием данного прибора не из самых дешевых. 3D-стенды автосервисами, как правило, покупались в лизинг или в кредит, проценты в нашей стране грабительские, отсюда и такие цены. Если в процессе регулировки необходимо разработать резьбовые соединения рулевых тяг или наконечников, сняв их с автомобиля, ценник увеличивается на стоимость данных работ.
Есть ли какое-то ощутимое преимущество для автолюбителя в технологии 3D, кроме того что она удобнее для автосервиса? Безусловно! Прежде всего это качество измерений. Новые автомобили — новые базы данных производителей. Абсолютная наглядность услуги. На экране в режиме реального времени видно, как изменяется положение колеса при воздействии на него мастером. По завершении регулировок клиенту выдается протокол-распечатка, где видно, с какими показаниями углов пришел автомобиль, какие требования производителя и с какими он выезжает. И если руль стоит ровно, вам все сделали правильно! Вот дальше начинается самое интересное! Часто после регулировок на стенде руль стоит прямо, а автомобиль имеет увод (не едет ровно). При прямолинейном движении приходится подруливать, выравнивать стремящуюся съехать с дороги машину. Рулевое колесо при движении прямо имеет несимметричное расположение спиц. Или еще одна довольно распространенная ситуация: все было хорошо, машина ехала прямо, никуда не тянуло, руль стоял ровно, но был какой-то стук в подвеске. Вы проводите диагностику подвески — вам «приговаривают» к замене сайлент-блоки нижнего рычага (ну или верхнего), например, и наконечник рулевой тяги. Меняете все добросовестно, покупаете хорошие запчасти. Приезжаете на регулировки углов установки колес, вам все выставляют как положено по 3D-стенду, дают распечатку — там все в норме, как предусмотрено заводом. Двигаясь домой, замечаете, что ваш автомобиль уводит, не сильно, но ощутимо. Почему так получилось?
Чаще всего эта проблема не связана с правильностью регулировок углов установки колес. Причины бокового увода могут крыться в ходовой части. Однако по опыту скажу, что в 90% случаев боковой увод вызывается шинами. Дело в том, что за время, которое вы проехали с относительно изношенными деталями подвески (сайлент-блоки и рулевой наконечник до замены), шины «притерлись» к определенному профилю протектора, который и позволял осуществлять прямолинейное движение, никуда не подруливая. Теперь установки были актуализированы, а значит, изменены, но шины остались на прежних местах, имея неравномерный профиль протектора, который и «уводит» машину. Выход — в перестановке местами шин, что, впрочем, не всегда помогает. Если перестановкой не удалось ситуацию исправить, то поможет только покупка новых шин. Опытный мастер, конечно, найдет способ заставить автомобиль ехать ровно, а рулевое колесо стоять симметрично, изменив регулировки развала или схождения и переставив руль по шлицам, но эти размеры уже будут отличаться от требуемых производителем. С новыми шинами тоже, кстати, не все так однозначно. Шины многих производителей не имеют изначально курсовой устойчивости и грешат конусностью. Конусность вызвана небольшим смещением протектора и/или брекера по отношению к геометрической середине шины на несколько десятых миллиметра. Конусность визуально не заметна и не измеряется в условиях автомастерской. Вот цитата из знаменитой немецкой ELSA: Производитель допускает некоторую конусность протектора шины. Вследствие этого при качении колеса возникает боковая сила, передаваемая на подвеску, которая может приводить к самопроизвольному повороту (уводу) автомобиля. Это явление можно устранить путем целенаправленной перестановки колес.

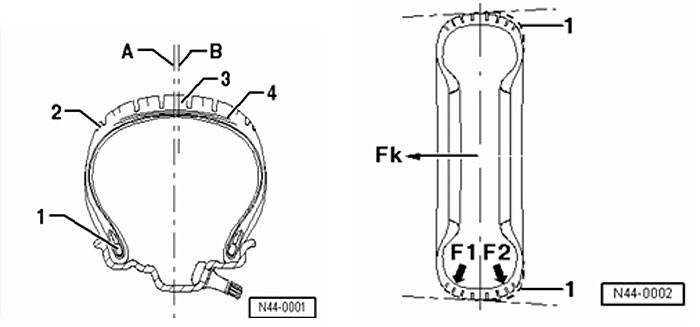

Из-за смещения жесткость на внутреннем и внешнем плечах шины разная, что приводит к различным силам, действующим на опорную поверхность колеса. Поэтому брекер и протектор «упираются» в дорожное полотно с разным усилием (F1, F2). В результате получается конус. Вызванное конусностью усилие (Fk) может в зависимости от скорости стать настолько большим, что автомобиль начнет уводить в какую-либо сторону. Если сила (Fk) на одном колесе оси составляет, например, 50 Н, на другом колесе также 50 Н, а эти силы еще и направлены в одинаковую сторону, то они суммируются. Благодаря переворачиванию шины на диске боковой увод можно компенсировать, так как силы будут действовать в таком случае в противоположные стороны. Так как по шине направление, в котором действует сила, вызванная конусностью, не увидеть, то определить, какая шина вызвала боковой увод, можно только пробными поездками и целенаправленной перестановкой дисков и шин. Шина состоит из многих элементов и материалов, которые в конце трудоемкого процесса производства отчасти вулканизируются. Из-за этого получаются различные погрешности, которые могут стать заметными при более или менее высоких боковых усилиях. Данные усилия могут проявиться также и на новых шинах. Боковой увод при сильном ускорении отчасти заложен в конструкции автомобилей с передним приводом. Различные условия трения левого и правого колес, в том числе неровности дорожного покрытия (выбоины), а в связи с этим и неравномерное сцепление с дорогой, сильно влияют на ходовые качества. Думаю, прочитав данную статью, автолюбитель получил представление об общих проблемах, возникающих в процессе регулировок углов установки колес. Так называемый 3D развал-схождение — это просто инструмент, средство измерения, которое без умелых рук и знающей головы мастера своего дела ничем не отличается от простой линейки. Ну а неумелому мастеру и простая линейка не поможет!
