Цифровой вольтметр. Теперь следим за просадками напряжения.
Наконец-то дошли руки выложить эту запись) а всё из-за того, что я постоянно забывал сделать последние фото, уже установленного вольтметра в машине. Ранее писал в БЖ, что пришел мне по почте из Китая вольтметр с REM. Первым делом я проверил его работу дома при помощи компьютерного блока питания. И кстати скажу еще о кое чем. некоторые люди мне писали что REM на них не работает, и что вольтметр работает постоянно, даже при выключенном ГУ. Поначалу я тоже так подумал. В чем же дело? Вот в чем. из схемы прибора выходят три провода — красный, черный и белый. Все мы привыкли что «+» — это красный, а черный это «-«, ну и можно предположить что белый — это REM. Не тут то было, и те у кого проблемы с работой данного девайса — запоминайте! Красный — плюс, белый — минус, а черный — REM. вернемся к работам. как работает — понравилось, смотрел при пробном подключении к блоку питания.
Но лично для меня был и минус — слишком ярко светятся цифры, ночью будут слепить и привлекать изрядное внимание. Берем кусок тонировочной пленки, и разбираем. все очень просто — схема с индикацией держится в корпусе на двух защелках — раздвигаем их и извлекаем начинку.

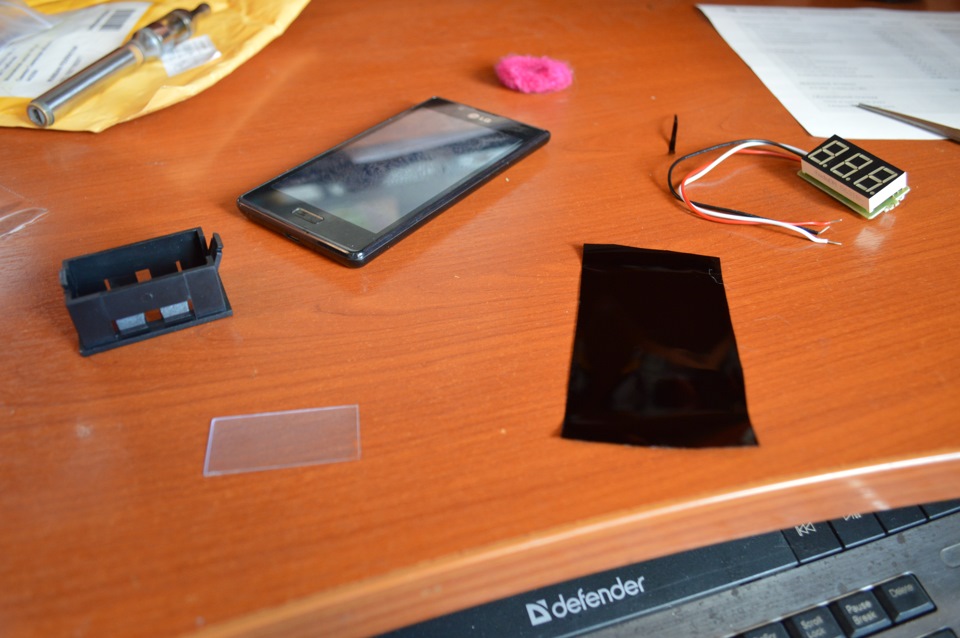

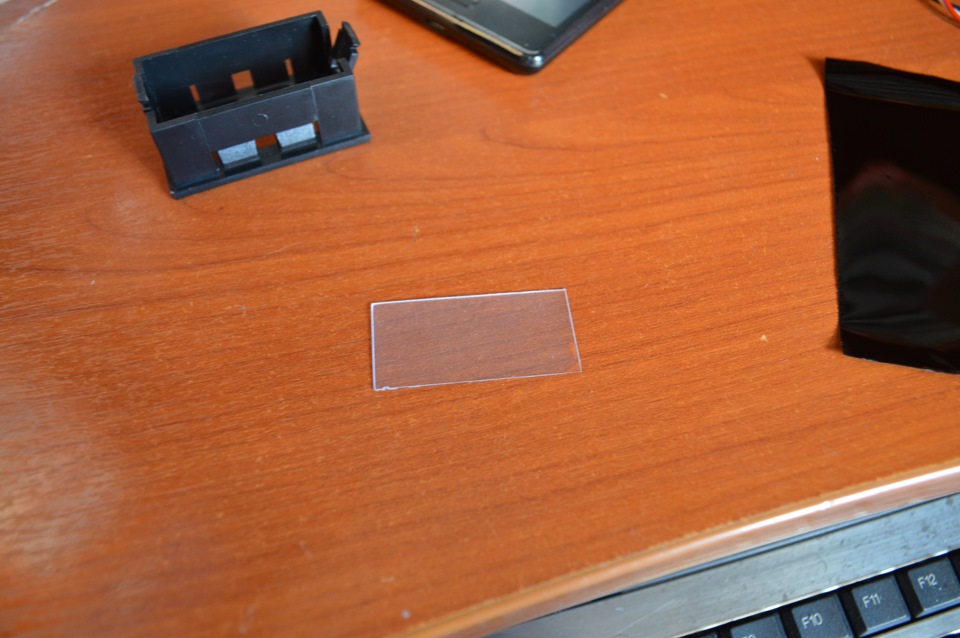

Вынимаем рассеивающие стеклышко. Одна сторона у него гладкая, другая ширшавая.

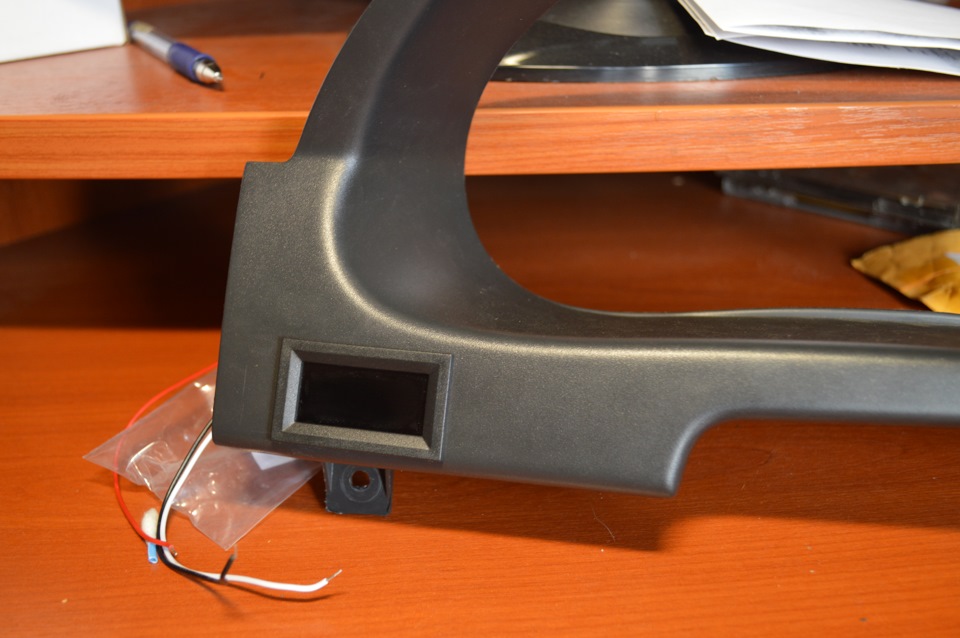

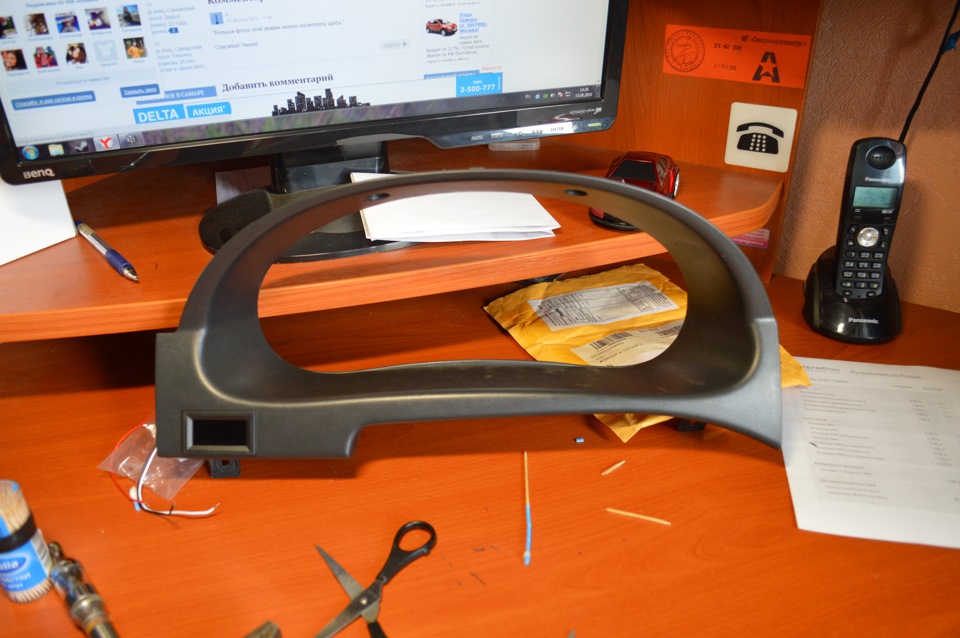

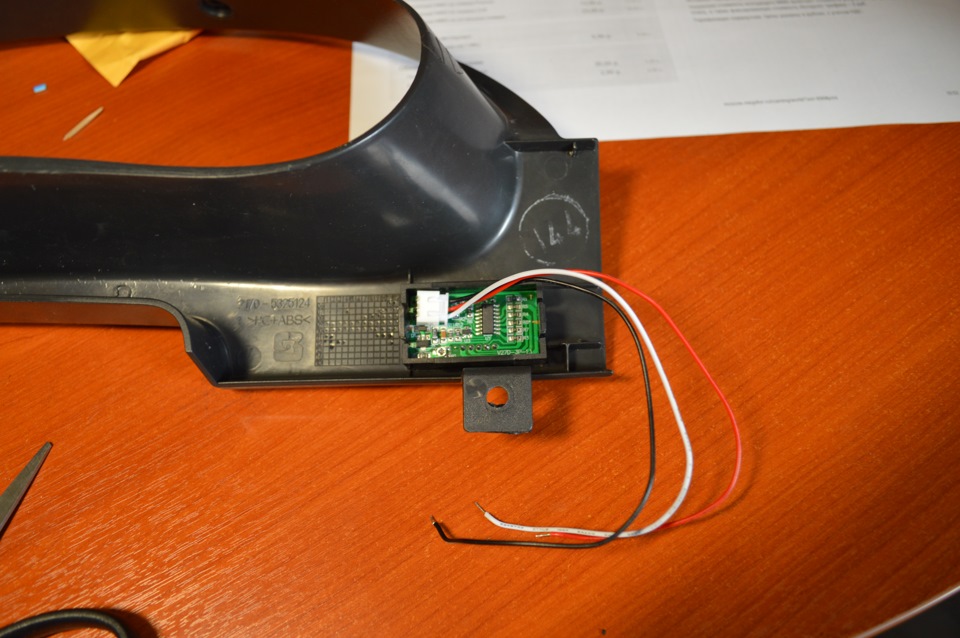

Я решил поставить его в окантовку комбинации приборов, там как раз слева есть достаточно места. сам процесс изготовления отверстия не снимал — обозначил размер, и по контуру сверлил, потом грубые края доработал натфилем и вуаля)))

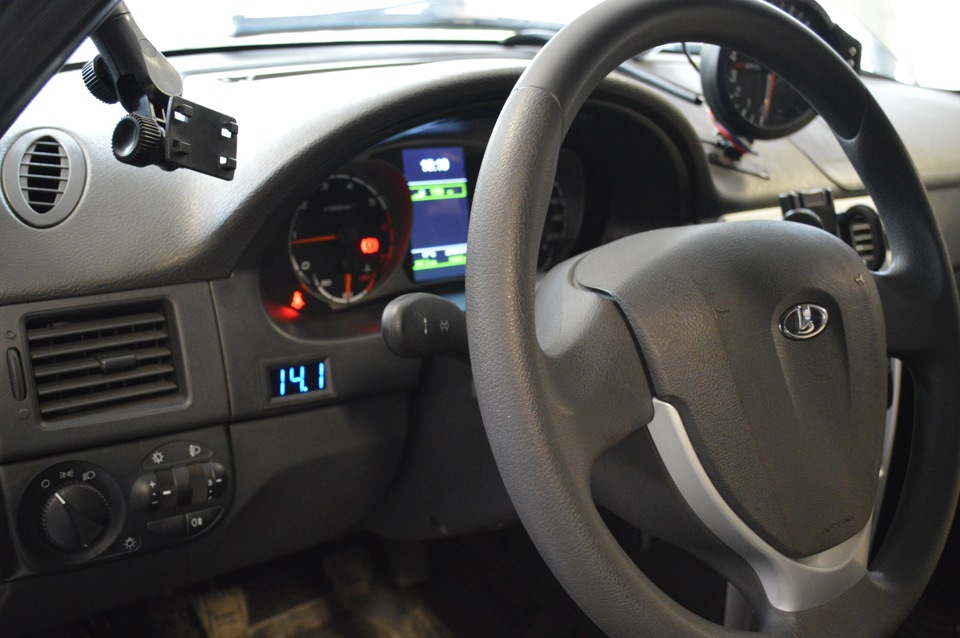

В машине REM я кинул на магнитолу, а сами провода + и — кинул на клеммы усилителя, так как все просадки вольтметр нам покажет непосредственно оттуда. На вольтметре есть регулировочный резистор. С помощью мультиметра я отрегулировал показатели. Ну и собственно фото всего установленного и находящегося в работе.
Всем спасибо за внимание)) удачи и 14+ вольт Вам)))
Маленький встраиваемый вольтметр с тремя проводами
От рассмотренных ранее двух маленьких встраиваемых вольтметров этот отличается отдельной линией питания. А ещё он жёлтенький, хотя можно найти такой вольтметр любого типового для светодиодов цвета — зелёного, красного, жёлтого, синего и белого.
Маркировка у чипа, как обычно, стёрта. Здесь может быть любой микроконтроллер. Есть потенциометр для калибровки, его преимущества и недостатки описывал в прошлом обзоре вольтметров.
Преимущество трёхпроводной схемы — возможность измерять более высокое и более низкое напряжения, в данном случае в диапазоне 0-100 В вместо 2,5..3,5-35 В. В двухпроводных вариантах сигнальная линия совмещена с линией питания, поэтому на измеряемый диапазон налагаются дополнительные ограничения, связанные с допустимым диапазоном входных напряжений стабилизатора питания, обычно типа 7133. Здесь и в других двух вольтметрах установлен преобразователь 7133H от Magi-Tech, для которого заявлено максимальное входное напряжение 24 В. Почему производители таких вольтметров заявляют питание от 30, а иногда и от 35 вольт, мне непонятно.
Даже если найти какой-то волшебный преобразователь, способный работать в очень широком диапазоне напряжений, от 0 В он работать всё равно не будет, поэтому там, где нужны измерения от 0, придётся использовать схему с отдельной линией питания.
Ещё одно преимущество отдельной сигнальной линии — большее сопротивление на входе для измерений, в двухпроводных по той же линии питается вся схема вольтметра, что может быть нежелательным для источника сигнала.
Основной недостаток трёх проводов очевиден — необходимость отдельного источника питания, если нужен весь заявленный диапазон измерений.
Хотя для источника питания продавцом заявлен диапазон 7-30 В, вольтметр работает и от более низких напряжений, по тестам — от 2,5 В. Таким образом, этим вольтметром можно легко заменить двухпроводной вариант, просто соединив измерительный провод (белый) и провод питания (красный).
Но оказалось, что не всё так просто. В отличие от двухпроводных вариантов, в районе 4,5 В при питании от измерительного входа этот вольтметр начинает существенно врать в большую сторону, примерно на 0,15 В (
3% от 4,5 В). Но если запитать его даже от отдельного источника напряжения (я попробовал от литиевого аккумулятора, 4 В), это искажение в измерениях пропадает.
Ещё одно отличие от других, показанных ранее, вариантов — фиксированное положение точки. Если напряжение ниже 10 В, вольтметр не пытается показать больше знаков после запятой за счёт смещения точки влево. Вероятно, 100 В вольтметр показывать не умеет, максимум 99,9 В, проверить нечем.
Не знаю, как измерить точность этих приборов. Попробовал пройтись по шкале от 3,5 В до 16 В и сравнить разницу в показаниях.
На картинках выше — ошибка в вольтах и процентах. Черная линия — мультиметр, жёлтая — обозреваемый вольтметр в двухпроводном режиме, зелёная и красная линии обозначают вольтметры из предыдущего обзора. Отсчёт сделал от среднего показаний трёх мелких вольтметров, они больше всего похожи.
Сразу бросается в глаза, что у мультиметра есть смещение показаний, почти постоянное в процентном масштабе. Либо наоборот — все мои мелкие вольтметры ошибаются вниз. Так как все эти вольтметры собраны примерно по одинаковой схеме, количественное преимущество не играет роли в оценке того, кто врёт. Без тестового оборудования не могу сказать, какие из приборов ошибаются. После 10 В показания жёлтого и зелёного вольтметров сливаются в одну линию, они и внешне очень похожи, хотя основные чипы у них разные, судя по разводке питания.
Видимый перекос вниз у двухпроводных вариантов в районе 4,5 В образовался из-за усреднения показаний, в которые входит выброс вверх у жёлтого вольтметра.
Все вольтметры вполне пригодны для использования в качестве приборов для приближённой оценки. Это всё, что я пока могу сказать о них.
Вот так получил в итоге три разных варианта мелкого вольтметра, каждый из которых имеет свои преимущества и недостатки. После их изучения, я бы порекомендовал выбирать подобные вольтметры по следующим критериям.
Итак, трёхпроводная или двухпроводная схема в зависимости от задачи, желательно не стёртая маркировка и обязательно плавающая точка. Цвет можно выбрать любой. но из трёх опробованных зелёный оказался самым тусклым и неравномерным. Размеры тоже бывают разные, я пока покупаю самые мелкие (0,28″).
Как подключить трехпроводной вольтметр.
Здравствуйте!
Приобрел вольтметр, оказался трехпроводной.
Подскажите, как его правильно подключать? Автомобиль — Audi 80 B3.
Поиск юзал, ничего толкового не нашел.
Спасибо!
Метки: вольтметр, трехпроводной
Комментарии 29
У меня такой, ток с двумя проводами — внедрил в плафон освящения салона.
www.drive2.ru/l/465600019605488730/
Три провода — потому, что один — собственное питание для вольтметра
Предел измерения этого вольтметра 0-20V
Если хочешь мерить 0-20V — запитывай третий провод +5-12V
Если будешь мерять 3-20V — третий провод не нужен
А вообще — зря ты купил именно такой, без корпуса
По той же цене — до 150 рупий — есть вольтметры уже установленные в пластиковом корпусе, дырку сделал, воткнул — и все, а в этом какую то «маску» городить надо и платка сопливенькая — чуть перетянул крепеж и пипец )))
А подключать его — да, надо в цепь, идущую напрямую к аккуму, местное падение напряжения в цепи потребителя ни кто не отменял
А по проводам — ну стандартно, наверное : черный » — «, красный » + «
белый — на питание самого вольтметра
Короче — все просто, а вот с ампервольтметром или просто с амперметром — там все сложнее )))
Купил именно такой, т.к хочу его в приборку вставить.
В приборку ИМХО не айс — засветка большая, раздражает
Три провода — потому, что один — собственное питание для вольтметра
Предел измерения этого вольтметра 0-20V
Если хочешь мерить 0-20V — запитывай третий провод +5-12V
Если будешь мерять 3-20V — третий провод не нужен
А вообще — зря ты купил именно такой, без корпуса
По той же цене — до 150 рупий — есть вольтметры уже установленные в пластиковом корпусе, дырку сделал, воткнул — и все, а в этом какую то «маску» городить надо и платка сопливенькая — чуть перетянул крепеж и пипец )))
А подключать его — да, надо в цепь, идущую напрямую к аккуму, местное падение напряжения в цепи потребителя ни кто не отменял
А по проводам — ну стандартно, наверное : черный » — «, красный » + «
белый — на питание самого вольтметра
Короче — все просто, а вот с ампервольтметром или просто с амперметром — там все сложнее )))
Да. Это очень странно: черный — минус, красный — плюс =)
Встраиваемые миниатюрные цифровые вольтметры из Китая: обзор и тонкости применения
Для контроля работы аппаратуры бывают полезны постоянно работающие приборы — вольтметры, амперметры и т.п. Постоянный контроль параметров поможет понять пользователю: всё ли в порядке с аппаратурой, или «что-то пошло не так».
В этом обзоре будут представлены два миниатюрных цифровых вольтметра: на 30 Вольт и на 100 Вольт. Они — похожи, но не одинаковы.
Вольтметры предназначены для измерения постоянного напряжения положительной полярности.
Конструкция цифровых вольтметров
Оба вольтметра — бескорпусные; и из-за очень малых размеров платы с электроникой сначала может показаться, что они состоят только из индикаторов:
На этом фото сразу видно различие между вольтметром на 100 В ( слева) и на 30 В (справа): вольтметр на 100 В имеет 3-проводное подключение, а вольтметр на 30 В — двухпроводное.
Почему так сделано?
Всё очень просто: в вольтметрах применяется линейный стабилизатор с максимальным входным напряжением 30 В. Поэтому «младший» вольтметр может питаться прямо от измеряемого напряжения, а «старший» при использовании для измерения напряжений свыше 30 В требует для своего питания отдельный источник.
Если же 100-вольтовый вольтметр применять для измерения напряжений до 30 В, то можно замкнуть красный и желтый провода между собой и тоже запитать от измеряемого напряжения.
Но, как обычно, есть нюанс. Если запитывать прибор от измеряемого напряжения, то оно должно быть не ниже, чем необходимо для питания стабилизатора напряжения в приборе, а это — 5 В (рекомендовано продавцом). То есть, в этом случае и измеряемое напряжение должно быть не менее 5 В (испытания показали работоспособность и при 4 В, но это не гарантируется для всего температурного диапазона; да и разброс параметров элементов на плате вольтметра никто не отменял).
Несколько слов о габаритах вольтметров.
Если говорить о размерах кратко, то габариты приборов 30.2 x 11 x 8.6 мм.
С разбивкой по деталям размеры будут такие: длина платы — 30.2 мм, ширина платы — 11 мм, длина блока индикации — 22.6 мм, ширина блока индикации — 10.4 мм, высота блока индикации (от уровня платы) — 6.2 мм, высота всего прибора (от низа платы до верха индикатора) — 8.6 мм.
Высота цифр на индикаторе — 7.1 мм (0.28 дюйма).
Посмотрим на обратную сторону вольтметров, т.е. на платы с электроникой:
Платы вольтметров — абсолютно одинаковые, и различаются только расположением двух элементов (эти места указаны стрелочками на фото).
То есть, при желании и наличии «прямых рук» можно один из них преобразовать в другой и обратно. Но экономического смысла в этом нет, лучше сразу купить, какой надо (или, при сомнениях — оба сразу).
Назначение проводов — очевидное: чёрный — земля, красный — питание (оно же — измеряемое напряжение для 30-вольтового прибора), желтый — измеряемое напряжение.
На платах вольтметров расположено очень мало деталей.
Основа вольтметров — аналого-цифровой микроконтроллер, увы, без маркировки. Впрочем, никаких претензий к его работе не возникло.
Микроконтроллер осуществляет аналого-цифровое преобразование сигнала; затем, вероятно, какую-то нехитрую вычислительную обработку (возможно, усреднение нескольких замеров); а затем отправляет результат на 3-значный светодиодный индикатор.
Питанием микроконтроллер обеспечивают стабилизаторы с маркировкой «7533-1 E1125D» и «6513 TA502H».
Оба стабилизатора выдают на выходе напряжение 3.3 В, и, скорее всего, являются клонами популярных стабилизаторов AMS1117.
Для калибровки вольтметров имеется подстроечный резистор.
Вот, собственно, и всё.
Испытания цифровых вольтметров
Сразу надо сказать о главном: в испытаниях проверялась точность настройки вольтметров в том виде, в каком они пришли из Китая. Проверять точность просто «как таковую» смысла нет, поскольку в приборах есть калибровочные подстроечники, позволяющие скорректировать настройку вольтметров, если погрешность показаний окажется высокой.
Программа испытаний такая: сначала проверяем точность 100-вольтового вольтметра, а затем — синхронность показаний вольтметров при измерениях одного и того же напряжения.
Также проверим ток потребления приборов и входное сопротивление для 100-вольтового прибора.
Проверка точности заводской настройки, напряжение — 5 Вольт:
Всё хорошо, ошибка — менее 1%.
Здесь формально ошибки совсем нет, но это означает, скорее всего, что ошибаются оба прибора. 🙂
Обратите внимание: после 10 Вольт на тестируемом вольтметре запятая перескочила на 1 знак, и теперь прибор сотые доли Вольта не показывает.
Аналогично, ошибки как будто нет.
Дальше надо бы проверить на напряжении 100 В, но такого блока питания у меня не нашлось. Максимум, что нашлось — напряжение — 49.4 В:
Здесь обнаружилась небольшая погрешность на 0.1 В.
Вольтметр на 100 В позволяет измерять напряжения и меньшие, чем его напряжение питания. Но точность при этом будет падать по банальной причине: из-за слишком большого «веса» ошибки на единицу младшего разряда.
Можно измерить, например, напряжение на батарейке:
Теперь проверим совпадение (или несовпадение) показаний вольтметров между собой для двух напряжений (4 В и 30 В):
Совпадение показаний вольтметров между собой оказалось на очень хорошем уровне.
Теперь — пример практического применения одного из этих вольтметров.
Младший вольтметр (на 30 В) я пристроил к QC-триггеру, предназначенному для получения напряжения 9 и 12 Вольт от павербанков и QC-зарядок (обзор QC-триггера вместе с павербанком).
Этот триггер посылает в подключенное устройство команду на выдачу 9 или 12 В, но не проверяет её исполнение.
Теперь проверка есть:
На этой фотографии оказалась хорошо заметна ещё одна особенность вольтметра: цифра «1» на индикаторе светится ярче других цифр.
Вероятно, вольтметр питает каждый из 3-х разрядов индикатора одним и тем же током, и для подсветки обходит их поочерёдно; в результате чего чем меньше число активных сегментов в цифре, тем ярче они светятся.
Нельзя назвать это существенной проблемой, но обратить внимание на неё следует.
Теперь — о потреблении тока вольтметрами.
Вольтметр на 30 В (с красным индикатором) потребляет 11 мА, вольтметр на 100 В (с жёлтым индикатором) — заметно больше, почти 16 мА.
При питании вольтметра на 100 В от источника с напряжением 30 В нагрев стабилизатора на плате прибора был весьма ощутимым (получилось 0.4 Вт рассеиваемой мощности на стабилизаторе).
Отсюда следует рекомендация: запитывать 100-вольтовый прибор напряжением не свыше 20 В. Самый лучший вариант — напряжением 5 В, которое есть почти везде.
Причина более высокого потребления у этого вольтметра, возможно, кроется в более высоком потреблении его индикатора (всё остальное у них — одинаковое).
Входное сопротивление 100-вольтового прибора — 100 КОм.
Говорить же о входном сопротивлении 30-вольтового прибора нет смысла, поскольку вход там объединён с питанием.
Диапазон подстройки точности вольтметров с помощью подстроечного резистора на плате составляет около 8%.
Итоги, выводы, тонкости применения
Сначала — о тонкостях применения при измерении отрицательных напряжений.
Если напряжение не превосходит 30 В, то всё делается элементарно: земля вольтметра подключается к минусу питания, а плюс вольтметра — на землю питания. И всё сразу работает!
Если же измеряемое напряжение превосходит 30 В, то всё становится намного сложнее.
Использовать в этом случае возможно только 100-вольтовый прибор; причём для его питания потребуется отдельный изолированный источник (в буржуйской терминологии — плавающий или даже летающий).
Это — серьёзное усложнение схемы, из-за чего есть смысл задуматься о других приборах для подобных измерений.
Теоретически можно вместо изолированного источника питания загасить лишнее напряжение резистором или стабилитроном; но такое решение — не красивое и ограничивает диапазон рабочих напряжений.
Теперь — о достоинствах протестированных вольтметров.
Достоинства — очень существенные, но и недостатки тоже есть:
Проверить актуальную цену или купить протестированные вольтметры можно здесь, причём имеется широкий выбор цветов свечения индикаторов (помимо протестированных с желтым и красным цветом).
ВОЛЬТМЕТР ДЛЯ АВТОМОБИЛЯ: как подключить и правильно использовать
