дергается инжекторная классика на ходу (датчик скорости)

здорова всем! Повесть об очередной поломке начну я снова со слов «после установки инжектора год назад»…ох уж и косяков я сам и не сам натворил, надоело исправлять))))
в общем, с самого начала появилась такая проблема: при скорости 130-140 км/ч машина начинала как-то нездорово подёргиваться, будто бы пропуски зажигания были. Сами подергивания были очень похожи вот когда на карбюраторе на машину не прогреешь и сразу поедешь, бывает же так резко тяга пропадает и за зад будто бы кто-то держит и резко отпускает, вот типа такого, проявлялось очень кратковременно на две-три секунды, потом снова секунд пять нормально, потом снова подергивания. Ну, как-то не придавал этому большого внимания, ведь 140 каждый день я не ездил. Со временем проблема стала появляться на скорости 100-110 км/ч, ну тут уже напрягать начало, потому что по трассе частенько езжу с такой скоростью. Но еще терпимо было, потому что в основном по городу езжу, а в городе не появлялось. Но зимой вообще жесть началась! Уже тряска началась при 1800-2500 тыс оборотов! то есть мне постоянно приходилось на низких оборотах ездить. Боялся даже лишний раз по-резкому на повороте повернуть, тем более обгонять, по трассе ездил 70-80 км/ч, короч, меня это в конец достало, начал искать причину
Вообще, компьютер-то к мозгам подсоединял неоднократно в течении года, ошибки давало такие:
-пропадание напряжения цепи питания контроллера, появлялась часто, думал контакты плохие, проверял, чистил, не помогло
-отсутствие сигнала с датчика скорости, появился один раз и больше не появлялся в течении года
-обрыв цепи датчика кислорода, поменял, ошибка пропала, но с дёрганьем не помогло (ссылка на пост)
-пропуски зажигания в 1 и 4 цилиндре (ссылка на пост), ну, думаю, вот оно, ща модуль поменяю и проблема пройдет, тоже ошибся)))
с ошибками вроде как все, а проблема «анти сон» не ушла)))))
менял и свечи, и сопротивление проводов мерил там от 3 до 7 Ом, это еще норм, снимал датчик каленвала, он в масле был, протер ничего не поменялось. Наивный…:D)))))
ладно, берём наш замечательный приборчик и мерим давление в топливной системе. Как мерить можете почитать ссылка, перепечатывать лень, ды и не реклама это вовсе(!), а поучительная статья с другого сайта!
короч, при включении зажигания — 3 бара
завожу, на хх — 2,3-2,4 бара
снимал шланчик с регулятора, поднимается до 3 бар
при резком газе поднимается до 3-3,1 бара и опускается при удерживании газа
при пережатии обратки — 6 бар
глушу двигатель, иногда около 2-х часов держит давление около 2,3, а иногда спускало в течении нескольких минут до 0. По идее все более менее сносно, но почему на хх 2,3-2,4 это не понятно, если бы насос дохлый был бы, то наверное обратку он 6 не давил бы, или я ошибаюсь?
менял насос, тоже на б/у-шный правда, но показания были абсолютно такими же

вздохнул и разобрал бак, там уже и прокладка развалилась вся (и это за год)

не помогло, дальше решил чистить форсунки и менять фильтр тонкой очистки

решил снять дроссель тоже почистить, он чистый был, я капец как сыкнул, когда увидел, что эта долбаная трубочка для «точного» наполнения цилиндров воздухом упала внутрь коллектора и что она надломана…кусочек нашел там же в коллекторе, обрадовался, читал, что из-за таких кусочков люди башку ремонтируют потом, выкинул трубочку к хренам собачьим)))))

также у меня давненько начали собираться лужи масла на коллекторе, оно капало на выпускной коллектор и сгорало, надоело нюхать этот запах вонючий, потом поставил пробковую прокладку под клапанную крышку, пока вроде не течёт

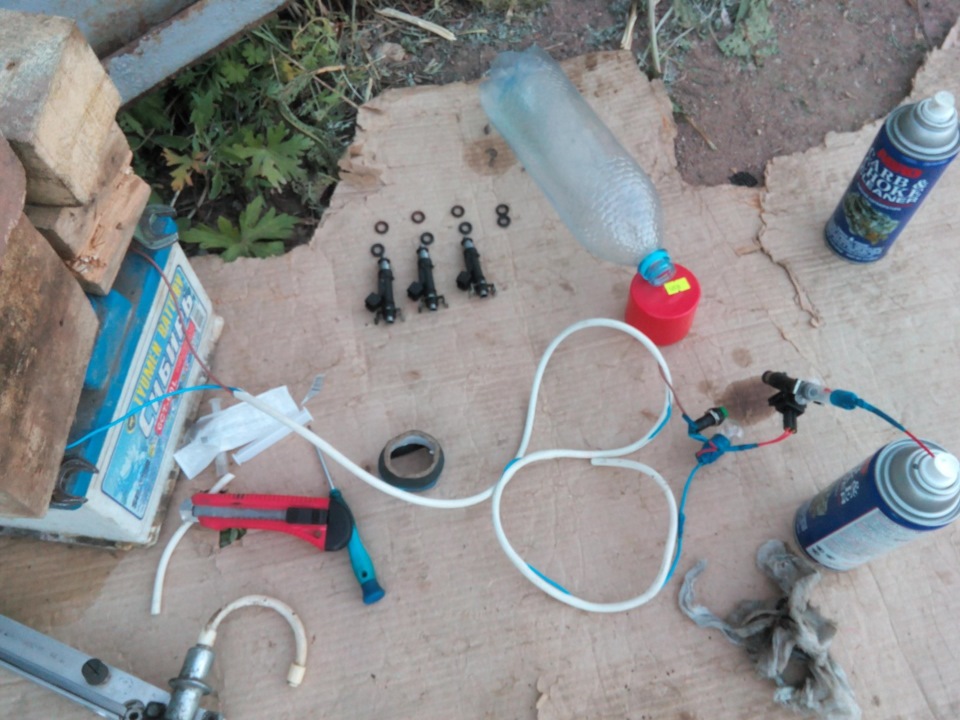

вот схемка по которой я чистил форсунки

взял шприц на 6 кубов, очиститель карбюратора АБРО, насадил шприц на трубочку очистителя и плотно обмотал изолентой, чтоб не травило, надел шприц на форсунку (сел плотно очень) и кратковременными нажатиями нажимал на нефиксируемую кнопку

короче, форсы в норме, грязи не было, распыляют как туман, не сикают, рампу всполаснул, протёр всё, поменял колечки форсунок, устранил лужи масла с коллектора и собрал все обратно

дальше ситуация такая: НИЧЕГО НЕ ИЗМЕНИЛОСЬ! я в шоке, поник, не знал что делать…
как-то случайно оказался рядом с гаражом, где делают диагностику, пацаны посмотрели, туда сюда, напряжение замерили на клеммах акб, оказалось 13,5-13,9В, хотя я за неделю до этого мерил и было 14-14,2В, вот блин ирония судьбы, сказали типа провода сгнили и клеммы, поменяй, собирался менять, но денег не было, каждый из проводов по 200-300 рублей стоил…но это уже последняя надежда была…

потом другу хотели диагностику сделать, но почему-то к его машине комп не подключался, думали что что-то не так тыкаем, я ему предложил пойти на моем автомобиле подключиться, пошли все также потыкали и подключились, я не понимаю почему к нему не подключается, никто не в курсе почему так может быть? на обрыв проводов от диагностической колодки до колодки к эбу правда пока не проверяли… Ну так вот, ко мне подключились, а там такая ошибочка невзначай вылезла

поехал в гараж с компьютером, онлайн смотрел скорость и охреневал: 150, 200, 300 км/ч, даже не знал, что инжектор мне даст такой прирост мощности О_о
полез я вниз, думал может контакты созрели и позеленели, и я не ошибся, начал надфилем чистить контакты, чистил чистил и один обломился)))) поехал за новым

для тех, кто будет менять, посоветую как проще его поменять

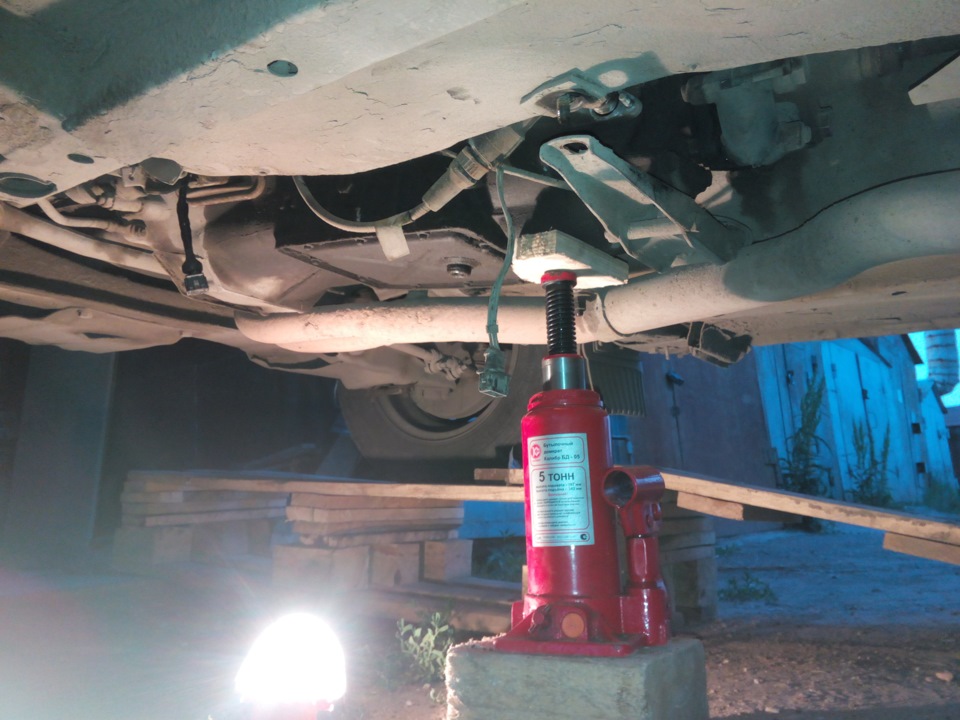

нужно отстегнуть заднее крепление коробки от кузова, заранее поддомкратив (это не обязательно, так-то коробка у вас держится на 4 болтах на блоке, а вот поднимать ручёнками будет стремновато;), дальше нужно ключом на 10 открутить гайку крепления привода спидометра, вытащить его до той степени, пока ушко крепления привода не слезет со шпильки на коробке, затем переднюю часть привода спидометра потянуть вниз, можно потянуть за трос спидометра, привод сам вниз повернётся, разъединить клеммы, имейте в виду, если слазить не будет, то там такая железка-скоба стопорная есть на колодке, вот ее можно подковырнуть и вытащить, потом спокойно отстегнется разъем, дальше нужно открутить трос спидометра, дальше ключом на 24 (или 27 или 30 не помню точно) открутить сам датчик от привода спидометра, собирать с новым все в обратной последовательности:)

поставил и ВСЁ РАБОТАЕТ! я так обрадовался прям не знаю как. Целый год мучался, поменял все, что можно было, потратил столько денег, а проблема решилась за 300 рублей. Ну вы понимаете, да, датчик скорости я при установке инжектора покупал НОВЫЙ! и с новья он начал так тупить, как-то мысль у меня промелькала не может ли этот датчик быть виновником и сразу же подумал: «да нее, он же новый», вот вам и новый:)
что больше всего обидно, так я подключался к мозгам за этот год много раз, но ошибка с датчиком скорости появилась один или два раза, я на нее особо внимания не обратил естественно, потому что куча других ошибок было, которые постоянно появлялись и чек не горел, но он вроде один раз загорается и тухнет, ошибка просто сохраняется.

хочу написать сколько я потратил денег впустую:
-регулятор давления топлива — 560 рублей где-то
-насос б/у — 400 рублей
-свечи — 190 рублей
-фильтр грубой очистки 2 шт — 80 рублей
-фильтр тонкой очистки — 110 рублей
-прокладка в бак — 40 или 60 рублей точно не помню
-прокладка коллектора — 50 рублей
-уплотнительные колечки на форсунки 8 шт — 120 рублей
-уплотнительные колечки на трубопроводы много штук — по 5 рублей
-очиститель карбюратора — 160 рублей
-нефиксируемая кнопка — 15 рублей
-колодка на форсунку — 40 рублей
-датчик скорости — 300 рублей
не в пустую:
-пробковая прокладка клапанной крышки — 100 рублей

кто ищет, тот всегда найдет!;) спасибо всем, кто помогал!
но низковатое давление топлива на хх меня все равно напрягает…и машина раза два-три в неделю с утра заводится и глохнет…

Источник

Датчик скорости ВАЗ 2107 инжектор

Последние модели тольяттинской классики выпускались с электронными блоками управления двигателя (ЭБУ). Это встраиваемая система, от которой зависит сбалансированная работа узлов и агрегатов. Данные с датчика скорости ВАЗ 2107 (инжектор) также поступают на ЭБУ и в случае его неисправности могут повлечь ряд негативных факторов (неверные показания на спидометре и одометре, повышенный расход топлива и потеря мощности). Далее расскажем, как вычислить неисправность и заменить датчик самостоятельно.

Принцип работы

Датчик скорости для инжекторных машин ВАЗ 2107–2109 снимает показания по эффекту Холла, в условиях образовавшегося магнитного поля. В момент полного оборота выходного вала КПП формируются 6 импульсов, которые равны 1 м пути автомобиля (6 000/1 км). Поэтому датчик называется 6-импульсным. Таким образом сенсор определяет пройденный километраж, отправляя сведения на маршрутизатор ЭБУ. А, через тросик передаются сведения на спидометр.

Где находится датчик скорости на ВАЗ 2107

Прибор крепится на коробке передач с левой стороны. Он интегрирован в корпус привода спидометра. Подобраться к нему возможно только снизу автомобиля. Для заказа или покупки необходимо использовать оригинальный каталожный номер — 3013843 (АвтоВАЗ).

Признаки неисправности

В большинстве случаев, о повреждении датчика на инжекторном ВАЗ-2107 подсказывает жёлтый индикатор на панели приборов. При этом можно заметить, что автомобиль стал:

Рекомендуется сделать диагностику, например, через приложение на смартфоне (ELM327 ВАЗ для Android), так как перечисленные дефекты могут быть вызваны неполадками других элементов системы.

Замена

Перед ремонтом необходимо сделать подготовительные работы. Во-первых, потребуется слесарная яма, эстакада или подъёмник. Во-вторых, понадобится инструмент: мощная плоская отвёртка и рожковый ключ на 22. Последовательность снятия датчика скорости на инжекторном ВАЗ 2107 следующая:

Сборка узла осуществляется в обратном порядке. После замены, скорее всего, на панели приборов будет гореть чек. Это неисправность цепи. Для устранения неполадки необходимо снять ошибку, через приложение.

Резюме

Устранить неисправность датчика скорости на ВАЗ 2107 довольно просто. Достаточно обратить внимание на поведение автомобиля и провести диагностику, а затем заменить повреждённую деталь. Для работы потребуется эстакада и простой набор инструментов.

Видео по теме

Источник

Почему может не работать спидометр на автомобиле ВАЗ-2107

Инжекторная версия автомобиля ВАЗ-2107 — надежный, отечественный седан. Но и он не защищен от мелких неисправностей, которые способны повлиять на работу силового агрегата.

Статья затрагивает тему, почему не работает спидометр на ВАЗ-2107. Будут подробно описаны симптомы, список неисправностей и методы проверки составных элементов этого узла.

Принцип действия

Инжекторный мотор работает под управлением сложной электронной системы. Только взаимодействие всех датчиков позволяет без проблем эксплуатировать такой двигатель. Система подсчета скорости также работает в этой электронной цепи.

Электронный счетчик скорости состоит из следующих узлов:

Данная система достаточно надежная. Максимальный срок эксплуатации составляет не менее 100 тысяч км.

Симптомы поломки

Связь электронного спидометра с бортовым компьютером неслучайна. Параметры скорости помогают компьютеру рассчитать необходимое количество топлива, воздуха для поддержания оборотов и мощности двигателя. Выход из строя спидометра можно определить практически сразу. Симптомы поломки системы подсчета скорости следующие:

Все эти симптомы возникают на ВАЗ-2107 по причине взаимодействия спидометра с бортовым компьютером. ЭБУ просто не в состоянии рассчитать правильный впрыск горючего.

Неисправности и проверка

Если не работает спидометр ВАЗ-2107, то нужно, в первую очередь, проверить все составные части этой системы. Далее подробно опишем все возникающие поломки.

Датчик скорости

Чаще всего выходит из строя этот узел. Он производится в пластиковом корпусе, что часто является причиной его поломки. Также это устройство страдает от возникновения окисления на контактах его соединительного штекера. Проверить работоспособность элемента можно следующим образом:

Далее необходимо проверить способность узла к передаче электрических импульсов. Для этого нужно поднять заднее колесо машины на домкрат. Далее:

Во время вращения, мультиметр должен показать напряжение 12 вольт. Данные должны быть скачущими, так как импульсы поступают прерывающимися. Если напряжения нет, то деталь признается непригодной к эксплуатации.

Проверку можно осуществить и без мультиметра. Достаточно соединить со штекером лампу на 9–12 вольт. Соединение проводится по описанной выше схеме. В случае нормальной работоспособности датчика, при вращении колеса лампа должна прерывисто мигать. Это указывает на стабильную подачу электрических импульсов.

Если на автомобиле установлен электромеханический датчик, его нужно демонтировать и осмотреть ведущую шестерню. Если она имеет перекос, стертые или сломанные зубья, то весь механизм подлежит замене.

Любые нарушения подачи импульсного напряжения укажут на необходимость демонтажа детали для проверки целостности датчика. При проверке также стоит осмотреть ЭДС на предмет наличия трещин корпуса. Если трещины выявлены, то устройство подлежит замене. Необходимо подбирать устройство полностью идентичное заводскому. Любые технические несоответствия приведут к ошибкам в определении скоростных характеристик.

Проводка

Состояние электрической проводки также может стать причиной выхода из строя ЭДС. Для тестирования нужно перевести мультиметр в режим прозвонки. Далее:

Аналогично проверить остальные два провода в кабеле. Также стоит проверить изоляцию проводов на наличие трещин, разрывов, плавления. Все найденные дефекты устранить. Также необходимо проверить предохранитель. Отдельной защиты для спидометра на этой моделе не предусмотрено. Плавкий предохранитель «F10» отвечает за защиту приборной панели. Нужно проверить этот элемент тестером. Просто соединить оба измерительных щупа тестера с контактами устройства, а сам тестер перевести в режим прозвонки. Звуковой сигнал подтвердит целостность элемента.

Спидометр

Диагностика самого спидометра осуществляется без его демонтажа. Для этого нужно выполнить следующие действия:

Исправный прибор должен отреагировать парным движением стрелок спидометра и тахометра. Стрелки должны скакнуть к максимальным отметкам и вернуться к «0». Если стрелка спидометра не отреагировала, то необходимо провести следующий тест:

Такой тест имитирует подачу импульсов на спидометр. Исправный прибор должен отреагировать движением стрелки на подачу напряжения.

Блок приемник

Этот узел не ремонтируется. Единственную проверку можно провести визуально. Любые обрывы или окисления токопроводящих дорожек можно исправить пайкой. Если это не принесло результата, значит прибор подвергся резкому перепаду напряжения в цепи. Его придется заменить аналогом.

Все эти проверки достаточно просто провести самостоятельно, без обращения к специалистам. Главное четко следовать приведенной инструкции.

Заключение

Надежная работа электронного спидометра ВАЗ-2107 во многом зависит от регулярного осмотра и контроля состояния его составных элементов. Сегодня в статье было подробно описано, почему не работает спидометр на «седьмой» модели «Жигулей». Знание симптомов его неисправностей и порядок проверки поможет самостоятельно заменить поврежденные детали.

Видео по теме

Источник

Зачем датчик скорости на ваз 2107

Как проверить состояние и заменить датчик скорости Ваз-2107 инжектор

Так выглядит датчик скорости

к потере мощности двигателя и повышенному расходу бензина. Чтобы своими силами проверить и, если нужно, заменить этот датчик, понадобится смотровая яма или подъемник. Из инструментов нужны будут: отвертка «минусовая», ключ комбинированный 22 мм, контрольная лампа или мультиметр.

Как работает датчик скорости инжекторного Ваз 2107

В основе работы датчика лежит закон физики, согласно которому проводник с постоянным током, двигаясь в магнитном поле создает импульсы (скачки) тока. Количество импульсов тем больше, чем быстрее вращается выходной вал коробки переключения передач (КПП) Ваз-2107. Вся эта система настроена так, что за один км пути датчик нашего Ваз выдает около шести тысяч импульсов. ЭБУ двигателя их считает и по этим данным вычисляет скорость движения Ваз-2107.

Где стоит датчик скорости Ваз-2107 инжектор

Установлен он в приводном механизме спидометра. Этот узел инжекторного Ваз-2107 отличается от карбюраторной версии. Чтобы получить доступ и проверить датчик придется отсоединять трос спидометра.

Место установки датчика скорости Ваз-21074

Что указывает на неисправность датчика скорости

Повод для дополнительной проверки датчика это:
– увеличение расхода топлива;
– неполная мощность мотора;
– спидометр или не работает совсем, или нещадно «врет»;
– «плавающие» обороты двигателя на холостом ходу.

Обратите внимание! Такие же точно признаки могут указывать на неисправность других датчиков или механизмов автомобиля. Например ДМРВ. Самое разумное- это подключить диагностический прибор и провести сканирование.

Что в нем ломается

Сама конструкция очень простая и надежная. Работу нарушают окисленные от грязи и соли контакты, порванные и сломанные провода, нарушение их изоляции. Искать поломки надо у разъема и на сгибах. Почистив и восстановив контакт, можно смазать подключенный разъем «Литолом», чтобы вода не попадала внутрь. Проверьте омметром сопротивление контакта “3” датчика относительно “массы”, оно в норме составляет около 1 Ома. Ну а если снаружи все в порядке, датчик скорости придется снимать.

Правильно снять с ВАЗ-2107 датчик скорости несложно

Для этого нужно произвести следующие действия:
– ставим машину над смотровой канавой или поднимаем на подъемнике;
– при использовании смотровой канавы фиксируем колеса стояночным тормозом и ставим противооткатные устройства;
– отверткой отворачиваем винт фиксации троса спидометра;
– вытаскиваем трос из гнезда привода;

– разъединяем пластиковый хомут жгута проводки;
– прижимая пружины фиксаторов, отцепляем разъем датчика скорости;
– с помощью ключа 22 мм выворачиваем датчик и вынимаем его.

Для сборки узла все работы выполним в обратном порядке.

Порядок проверки датчика скорости

Номера контактов разъема датчика скорости

Можно проверить датчик не снимая с машины. Для этого подключите прибор как указано в пункте «4» и вращайте вал с помощью заднего колеса.
1. Подбираем пластиковую трубочку подходящего диаметра, чтобы плотно села на ось датчика.
2. Включаем мультиметр в режим измерения постоянного напряжения предел измерения 20 вольт.
3. Подключаем датчик к штатному разъему автомобиля.
4. Подключаем «плюсовой» щуп мультиметра к контакту «3» датчика, а «минусовой» к массе.
5. Вращаем трубочкой валик и смотрим на прибор. Если показания меняются, примерно, от 0 до 5 вольт- датчик исправен. Придется искать неисправность в другом месте.

Если сигналов (изменения показаний) нет- меняем датчик на новый, подходящий для Ваз-2107.
Для проверки без мультиметра нужно подцепить «контрольку» (или любую самодельную лампочку на 12 вольт) одним проводом к контакту «3» датчика, а другим к «массе» и вращать валик. При исправном датчике скорости лампочка начнет мигать.

Источник

Датчик скорости ВАЗ 2107 инжектор: где находится, на что влияет

Во время движения автомобиля датчик скорости ВАЗ 2107 (инжектор) формирует данные о скорости, поступающие на электронный блок управления двигателем. Его поломка вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива.

Проверить и заменить датчик можно самостоятельно. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Работа датчика скорости основана на эффекте Холла, который описывает возникновение электрических импульсов во время размещения в магнитном поле проводника с постоянным током.

Датчик формирует импульсы во время вращения выходного вала КПП ВАЗ 2107.

За время прохождения автомобилем километра пути датчик скорости ВАЗ 2107 формирует около 6000 импульсов, частота которых позволяет определить текущую скорость движения.

Где находится датчик скорости ВАЗ 2107

Датчик закреплен на коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединять трос спидометра КПП.

Признаки неисправности

Главный признак проблем в работе датчика — выдача соответствующего кода ошибки бортовым компьютером. Неисправности могут проявить себя в других признаках:

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими узлами автомобиля.

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно становятся окислившиеся контакты на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя. Контакты следует осмотреть, при необходимости зачистить и смазать “Литолом”.

Поиск обрыва проводов лучше начать с мест вблизи от штекера. Там они чаще изгибаются, соответственно, перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ома. Если поломка не выявлена, необходимо проверить сам датчик скорости.

Для этого придется снять его с автомобиля.

Как снять датчик скорости ВАЗ 2107

Чтобы демонтировать датчик скорости, необходимо выполнить такие операции:

Датчик скорости ВАЗ 2107 можно проверить, используя мультиметр или “контрольку”. Для установки датчика необходимо проделать вышеприведенные действия в обратном порядке.

Проверка датчика скорости

Проще всего проверить датчик скорости, установив на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться в его работоспособности или поломке.

Если же нового датчика скорости ВАЗ 2107 под рукой нет, стоит сначала проверить старый, а потом уже отправляться в магазин за новым.

Для проверки работы датчика скорости понадобится небольшая пластиковая трубка с диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка выполняется в такой последовательности:

При вращении трубки напряжение на выходе датчика должно расти пропорционально скорости вращения. Если этого не происходит, необходима замена датчика скорости ВАЗ 2107.

Совет: аналогичным образом можно проверить датчик скорости непосредственно на автомобиле. Для этого надо вывесить одно из ведущих колес, подключить вольтметр к выходу датчика и “массе” и начать вращать колеса. Если появляется напряжение и импульсы — датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности на “плюсовой” вывод датчика скорости необходимо подать напряжение. Если при вращении датчика лампа мигает, проблема не в датчике. Придется проверить другие узлы и детали “семерки”, способные оказать влияние на работу ЭБУ двигателя.

Датчик скорости ваз 21074 инжектор

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.

Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов — 6004. Чем быстрее движется машина, тем выше частота передачи.

Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

Признаки неисправности датчика скорости

При неисправности датчика скорости, становится невозможным измерить скорость машины, но это еще не все. Хуже то, что при этом возникают перебои в работе мотора. Наиболее часто встречаются следующие признаки, свидетельствующие о неисправности, и устранить которые поможет только его замена:

Замена подшипника передней ступицы на оке

Если неисправен датчик скорости на «Калине», к числу симптомов добавляется неработающий электроусилитель руля, и повышенная чувствительность указателя уровня топлива к уровню бензина в баке.

Причины неисправности датчика скорости

Чаще всего неисправности возникают при обрыве электрической цепи, поэтому диагностику следует начинать с проверки проводов и контактов. Окислившиеся или загрязненные контакты необходимо зачистить и покрыть какой-нибудь смазкой, например «Литолом».

Возможный обрыв проводов следует искать возле разъема. В этом месте они изгибаются и нередко перетираются. Также нужно проверить целостность изоляции проводов в районе выпускного коллектора. Она может оплавиться, после чего возникает замыкание.

Причиной неисправности датчика может стать изношенный трос спидометра. На нем со временем появляются разрывы и заусенцы, которые впоследствии приводят датчик к выходу из строя.

Проверка датчика скорости начинается с того, что выясняется, подается ли 12 В на его контакты. Поскольку принцип его работы основан на эффекте Холла, контакт, через который проходят импульсные сигналы, можно проверить только при кручении. Напряжение при этом изменяется в диапазоне от 0,5 В до 10 В.

Проверить устройство можно тремя способами, для двух первых нужен мультиметр.

Первый способ

Второй способ (без демонтажа)

Третий способ (без мультиметра)

При отсутствии измерительного прибора, проверка может быть выполнена с помощью контрольной лампы или обычной 12-вольтовой лампочки. Порядок действий аналогичен второму способу.

Если контрольной лампы под рукой не оказалось, можно использовать 12-вольтовую (например, из поворотника). Проводом соединяется плюс аккумулятора и сигнальный контакт. Если датчик работоспособный, лампочка будет моргать.

Если проверка показала, что устройство исправно, нужно проверить, как работает его привод. Для этого вывешивается переднее колесо. На ощупь необходимо отыскать привод датчика. Затем ногой нужно вращать колесо, а рукой контролировать, есть ли вращение в приводе и стабильно ли оно.

Замена датчика скорости на ВАЗ-2109

Неисправный датчик скорости ремонту не подлежит. Замена производится быстро и не сложно. Для работы понадобятся ключи «10» и «21». Прежде всего, от бортовой сети отключается аккумуляторная батарея, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если сломается его шток, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Монтаж производится в обратном порядке. Шток привода вставляется во втулку датчика, резиновое уплотнительное кольцо смазывается маслом, после чего устройство прикручивается на место.

После того, как была произведена замена, необходимо обнулить ошибки ЭБУ, иначе он по-прежнему будет считать датчик скорости неисправным, и замена не даст должного эффекта.

Как сделать прямоточный выхлоп тише

Кроме этого, благодаря датчику скорости мы получаем экономию топлива, это происходит следующим образом — контроллер получает информацию от ДС о том, что скорость движения — 100км/ч.

ДПДЗ сообщает контроллеру о том, что водитель не давит на педаль газа, после чего анализируя полученные данные, контроллер понимает, что происходит «торможение двигателем», и производит отключение системы подачи топлива.

Эта не единственная функция, которую выполняет датчик скорости.

Замена датчика скорости ВАЗ 2110 не представляет собой ничего сложного. Самое главное иметь прямые руки и знать где находится замена датчика скорости.

Дпдз (датчик положения дроссельной заслонки)

Устанавливается сбоку на самом дросселе и на одной оси с дроссельной заслонкой. Считывает показания открытия или закрытия, соответственно нажатия педали газа.

Одно время было много подделок которые не жили и месяца, поэтому выбирать стоит проверенные временем, желательно те которые ставятся на заводе. Также были случаи, когда на мойках их сбивали-ломали струей высокого давления. Если учитывать эти правила, могут жить достаточно долго.

Неисправности: Проявление провалов при нажатии на педаль газа. Повышение оборотов (ни с того ни с сего) на холостом ходе. Рывки и провалы при нагрузке

Как заменить датчик скорости ВАЗ 2110 своими руками — пошаговое руководство

2. Далее откручиваем датчик. Чтобы выкрутить датчик скорости ВАЗ 2110 не нужны ключи, делается это руками по направлению против часовой стрелки. Если же возникнут проблемы используйте ключ на «21».

3. После того как старый датчик скорости снят, возьмите новый и оденьте на привод.

5. Используя ключ на «10», открутите гайку вместе с шайбой и достаньте его наружу. Если у вас не вышло этого сделать, тогда используя ключ на «14», попробуйте немного расшатать его и повторить попытку.

6. Теперь можете заменить резиновый уплотнитель в виде кольца. Поскольку шток не фиксируется в самом приводе, то его необходимо смазать герметиком.

Один из ключевых элементов бесконтактной системы зажигания — датчик Холла ВАЗ 2107. При поломке этого элемента эксплуатация машины практически невозможна, так как коммутатор не будет выдавать импульсы для искрообразования. Давайте разберемся, как работает этот датчик, каким образом проявляются его неисправности и как можно заменить датчик Холла своими руками.

Датчик скорости ваз 2107 инжектор

В данной публикации рассказывается про датчик скорости ваз 2107 инжектор, составленое из мнения и опыта автовладельцев.

Реле поворотов ВАЗ 2107, выдерживает очень много нареканий от автолюбителей, по поводу низкого качества работы реле, и большого процента брака данной конструкции.

Довольно часто можно конечно слышать от водителей, что из 3 новых купленных и установленных реле поворота, получило лишь одно, да да и то, долговечность этого процесса под громадным сомнением.

Жалуются на то, что лампочки поворота начинают часто мигать, что сигнализирует о нарушении в работе реле, кроме этого, часто, при включении рычага поворота на рулевой колонке, начинают оказаться щелчки. Реле поворота ВАЗ 2107 не весьма дорогое приспособление, но меняя его на новое, хотелось бы иметь, хоть, какую, то гарантию его предстоящей работы.

Снижение расхода газа на автомобиле

Само собой разумеется, через чур громадную частоту мигания можно конечно удалить методом установки в реле поворота дополнительного сопротивления, но с целью проведения этой операции нужно владеть, хотя бы начальными знаниями сути вопроса.Более последнии новости про авито тольятти авто новые ваз 2107 Вы сможете прочесть на своём сайте в скором времени.

Принцип работы датчика Холла

Напряжение на выходе датчика изменяется в зависимости от изменений магнитного поля. Пластина с прорезями, установленная на валу трамблера ВАЗ 2107, входит в пространство контроллера датчика.

Во время вращения двигателя прорези постоянно сменяются цельным металлом и магнит, установленный в контроллере, реагирует на изменение магнитного поля, вырабатывая импульсы напряжения.

При поступлении импульсов коммутатор выдает напряжение на катушку, которая повышает напряжение и подает его на свечи.

Если датчик Холла ВАЗ 2107 (карбюратор или инжектор) начинает сбоить, это проявляется в следующем:

Проблема в том, что подобные проявления возникают и при исправности других элементов системы подачи топлива и зажигания. Поэтому прежде чем менять датчик, необходимо убедиться что проблема именно в нем.

Датчик закреплен под крышкой трамблера. Чтобы получить к нему доступ, необходимо отщелкнуть две защелки и снять крышку.

Устройство можно проверить тремя способами:

Что необходимо для замены

После того как вы убедились в неисправности именно этой детали, необходимо выполнить ее замену. Работу лучше проводить, предварительно демонтировав трамблер с автомобиля. Для замены датчика Холла ВАЗ 2107 необходимо выполнить следующие действия:

Чтобы поставить датчик Холла, необходимо проделать вышеописанные действия в обратном порядке.

Почему не работает тахометр на ВАЗ 2107 карбюратор и инжектор и прыгает стрелка: ремонт и схема

Об основных параметрах работы транспортного средства водитель может узнать благодаря приборной панели.

На этом устройстве установлены основные датчики и индикаторы, сигнализирующие о работе тех или иных приборов. Одним из таковых приборов является тахометр.

По каким причинам не работает тахометр на ВАЗ 2107 карбюратор и как произвести замену устройства — подробная инструкция описана ниже.

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора.

При функционирующем силовом агрегате за один оборот валика распределительного устройства контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока.

С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

«Семерочная» приборка с тахометром

Возможные неисправности и способы их устранения

Зачастую причина неисправности прибора заключается в использовании несоответствующих высоковольтных проводов. В частности, такая проблема обычно проявляется в результате их замены на силиконовые. По причине использования силиконовых высоковольтных проводов может начать дергаться стрелка прибора.

Что касается неисправностей, при которых тахометр вовсе не работает, то процедура их выявления может отличаться в зависимости от типа двигателя:

Инструкция по замене своими руками

О необходимости проведения обслуживания и ремонта тахометра автовладельцы, как правило, задумываются в случае его выхода из строя.

Подробнее о замене устройства:

Фотогалерея «Демонтаж приборки»

Видео «Обзор приборной панели на микроконтроллере»

Не работает спидометр ваз 2107 инжектор причины

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.

Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов — 6004. Чем быстрее движется машина, тем выше частота передачи.

Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

Признаки неисправности датчика скорости

При неисправности датчика скорости, становится невозможным измерить скорость машины, но это еще не все. Хуже то, что при этом возникают перебои в работе мотора. Наиболее часто встречаются следующие признаки, свидетельствующие о неисправности, и устранить которые поможет только его замена:

Секретки для колес Хендай Крета

Если неисправен датчик скорости на «Калине», к числу симптомов добавляется неработающий электроусилитель руля, и повышенная чувствительность указателя уровня топлива к уровню бензина в баке.

Как снять датчик скорости ВАЗ 2107

Чтобы демонтировать датчик скорости, необходимо выполнить такие операции:

Причины неисправности датчика скорости

Чаще всего неисправности возникают при обрыве электрической цепи, поэтому диагностику следует начинать с проверки проводов и контактов. Окислившиеся или загрязненные контакты необходимо зачистить и покрыть какой-нибудь смазкой, например «Литолом».

Возможный обрыв проводов следует искать возле разъема. В этом месте они изгибаются и нередко перетираются. Также нужно проверить целостность изоляции проводов в районе выпускного коллектора. Она может оплавиться, после чего возникает замыкание.

Причиной неисправности датчика может стать изношенный трос спидометра. На нем со временем появляются разрывы и заусенцы, которые впоследствии приводят датчик к выходу из строя.

Проверка датчика скорости начинается с того, что выясняется, подается ли 12 В на его контакты. Поскольку принцип его работы основан на эффекте Холла, контакт, через который проходят импульсные сигналы, можно проверить только при кручении. Напряжение при этом изменяется в диапазоне от 0,5 В до 10 В.

Проверить устройство можно тремя способами, для двух первых нужен мультиметр.

Первый способ

Второй способ (без демонтажа)

Третий способ (без мультиметра)

При отсутствии измерительного прибора, проверка может быть выполнена с помощью контрольной лампы или обычной 12-вольтовой лампочки. Порядок действий аналогичен второму способу.

Если контрольной лампы под рукой не оказалось, можно использовать 12-вольтовую (например, из поворотника). Проводом соединяется плюс аккумулятора и сигнальный контакт. Если датчик работоспособный, лампочка будет моргать.

Если проверка показала, что устройство исправно, нужно проверить, как работает его привод. Для этого вывешивается переднее колесо. На ощупь необходимо отыскать привод датчика. Затем ногой нужно вращать колесо, а рукой контролировать, есть ли вращение в приводе и стабильно ли оно.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

Полезное: Схема ВАЗ-2104

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Tunga Nordway — первые впечатления

Замена датчика скорости на ВАЗ-2109

Неисправный датчик скорости ремонту не подлежит. Замена производится быстро и не сложно. Для работы понадобятся ключи «10» и «21». Прежде всего, от бортовой сети отключается аккумуляторная батарея, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если сломается его шток, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Монтаж производится в обратном порядке. Шток привода вставляется во втулку датчика, резиновое уплотнительное кольцо смазывается маслом, после чего устройство прикручивается на место.

После того, как была произведена замена, необходимо обнулить ошибки ЭБУ, иначе он по-прежнему будет считать датчик скорости неисправным, и замена не даст должного эффекта.

Кроме этого, благодаря датчику скорости мы получаем экономию топлива, это происходит следующим образом — контроллер получает информацию от ДС о том, что скорость движения — 100км/ч.

ДПДЗ сообщает контроллеру о том, что водитель не давит на педаль газа, после чего анализируя полученные данные, контроллер понимает, что происходит «торможение двигателем», и производит отключение системы подачи топлива.

Эта не единственная функция, которую выполняет датчик скорости.

Замена датчика скорости ВАЗ 2110 не представляет собой ничего сложного. Самое главное иметь прямые руки и знать где находится замена датчика скорости.

Замена датчика скорости lada 21074 (ваз 21074)

Легковой автомобиль ВАЗ-2107 перестали выпускать в 2012 году, но до сих пор ещё можно встретить в эксплуатации «семёрки» не только с инжекторным, но ещё и с карбюраторным двигателем. Основным отличием в устройстве спидометров на этих ВАЗ-2107 было то, что у карбюраторных «семёрок» он имел механический привод, а на инжекторных — спидометр был электронный.

Спидометр с механическим приводом получал крутящий момент с вторичного вала коробки перемены передач при помощи червячного редуктора и гибкого троса. Наиболее часто встречающимися неисправностями в этом устройстве, были обрыв троса или срезание граней на его концах.

Для того чтобы убедится в этом, нужно было отсоединить гибкий трос от спидометра, а при помощи домкрата, вывесить одно из задних колёс автомобиля. Затем попросить кого-нибудь посмотреть на кончик гибкого троса, а самому покрутить вывешенное колесо.

Если гибкий вал вращаться не будет, то Ваше предположение было верным и его придётся заменить. Ну, а если трос вращается, то неисправным будет сам спидометр.

Спидометры «семёрок» с электронным приводом, также на вторичном валу коробки перемены передач имеют червячный редуктор, который приводит во вращение вал датчика скорости, в задачу которого входит превращение частоты вращения в электрические импульсы. Эти импульсы, через электронный блок управления (ЭБУ), поступают к шаговому электродвигателю спидометра, который начинает показывать скорость автомобиля.

Если спидометр перестал работать, то выяснения места неисправности необходимо провести тест комбинации приборов. Для этого, при выключенном зажигании, нужно нажать на кнопку сброса суточных показаний, а затем включить зажигание. В этом случае все стрелки приборов должны начать движение от начала и до конца шкалы. Так должно повториться трижды, при условии, что сами приборы исправны.

Если спидометр этот тест выполнять откажется, значит, его придётся заменить, так как он неисправен. А если, спидометр этот тест полностью выполняет, то наиболее вероятной неисправностью будет выход из строя датчика скорости. Для того, чтобы проверить это предположение, датчик скорости, находящийся на корпусе коробки передач, придётся заменить на такой же, но новый.

Если после замены датчика скорости спидометр заработает, значит, Ваше предположение было верным, а если спидометр работать не будет, то придётся проверять состояние штекерных разъёмов в электрической цепи от датчика скорости до комбинации приборов.

На более современных версиях семерок с инжекторной системой впрыска и бортовым компьютером, кроме стандартного механизма опеределения скорости движения автомобиля, то есть спидометра, устанавливается дополнительный датчик скорости.

Датчик скорости ваз 2107 установлен так же на коробке переключения передач и является промежуточным звеном между гибким валом спидометра и червячной шестерней привода вала спидометра.

Единственный способ проверить датчик на работоспособность — заменить его другим рабочим или же проверить скорость движения автомобиля сравнив ее с параллельно идущим авто.

Для замены датчика, семерку необходимо загнать на смотровую яму или эстакаду, так же потребуется стандартный набор инструментов и собстенно новый датчик. При наличие всего необходимого можно приступать к работам, для этого:

Какие обороты двигателя нужно держать

На этом ремонтные работы по снятию датчика скорости ваз 2107 завершены. Замените его на новый и установите на автомобиль в порядке обратном снятию.

Не работает спидометр ваз 2107

Особенности замены датчика температуры ВАЗ 2107

Замена датчика должна производиться только на холодном двигателе. Перед снятием датчика необходимо слить охлаждающую жидкость, что небезопасно делать на горячем двигателе.

При нагреве давление в системе охлаждения возрастает и при попытке слить антифриз он может вырваться выплеснуться под сильным напором. Это может стать причиной ожогов.

Если двигатель горячий, лучше открыть капот и дождаться охлаждения охлаждающей жидкости до приемлемой температуры.

Менять датчик температуры ВАЗ 2107 можно только на аналогичный. Поэтому перед покупкой следует проверить маркировку, нанесенную на корпусе. Обычно на ВАЗ 2107 применяются датчики Т 106. Если использовать другой тип датчика, он может дать электронному блоку управления неверные данные о температуре, соответственно форсунки будут подавать в мотор неоптимальную смесь.

Чтобы избежать короткого замыкания, перед началом работ по замене датчика необходимо снять провод «массы» с аккумулятора.

Снятие датчика температуры ВАЗ 2107

Снять защитный чехол датчика и аккуратно отсоединить разъем провода.

Торцовым ключом, головкой или обычным гаечным ключом выкрутить датчик, удерживая его за резьбовую гайку, составляющую часть его корпуса

Примечание: если охлаждающая жидкость не слита, необходимо производить замену максимально быстро. С помощью ключа необходимо лишь «сорвать» датчик с места. Потом лучше отложить инструмент и выкручивать деталь руками. Сразу после демонтажа старого датчика необходимо заткнуть отверстие пальцем или быстро вкрутить туда новый. Еще более безопасно перед демонтажем датчика слить часть антифриза.

Порядок проверки датчика скорости

Номера контактов разъема датчика скорости

Можно проверить датчик не снимая с машины. Для этого подключите прибор как указано в пункте «4» и вращайте вал с помощью заднего колеса. 1. Подбираем пластиковую трубочку подходящего диаметра, чтобы плотно села на ось датчика. 2.

Включаем мультиметр в режим измерения постоянного напряжения предел измерения 20 вольт. 3. Подключаем датчик к штатному разъему автомобиля. 4. Подключаем «плюсовой» щуп мультиметра к контакту «3» датчика, а «минусовой» к массе. 5. Вращаем трубочкой валик и смотрим на прибор.

Если показания меняются, примерно, от 0 до 5 вольт- датчик исправен. Придется искать неисправность в другом месте.

Если сигналов (изменения показаний) нет- меняем датчик на новый, подходящий для Ваз-2107. Для проверки без мультиметра нужно подцепить «контрольку» (или любую самодельную лампочку на 12 вольт) одним проводом к контакту «3» датчика, а другим к «массе» и вращать валик. При исправном датчике скорости лампочка начнет мигать.

В режиме работы дёргается стрелка спидометра на ваз 2107

Когда на автомобиле произведён тест и ремонт датчика, а стрелка счётчика странно дёргается, искать поломку стоит в другом месте. Скорее всего, причиной является окисление штекерных разъёмов, которые в результате вибрации пропускают или удерживают электрический сигнал. Беспорядочное движение датчика указывает на плохой контакт или короткое замыкание.

Если вы не разбираетесь в технике, советуем вам обратиться на СТО. Там специалисты быстро определят причину поломки вашего спидометра и при необходимости заменят его.

Проверка и замена датчика скорости ВАЗ 2107

Во время движения автомобиля датчик скорости ВАЗ 2107 (инжектор) формирует данные о скорости, поступающие на электронный блок управления двигателем.

Его поломка вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Проверить и заменить датчик можно самостоятельно.

Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Признаки необходимости замены датчика температуры ВАЗ 2107

Как сказано выше, замена необходима, когда появляется сбой в показаниях датчика. Для карбюраторного двигателя с заменой можно не торопиться, а на инжекторном ее откладывать нежелательно.

При неисправном датчике неправильная работа инжекторного двигателя проявляется в увеличении расхода топлива.

Датчик стоит недорого, поэтому дешевле произвести замену, чем переплачивать за дополнительно сожженный бензин.

Ошибочные данные о температуре охлаждающей жидкости приводят к неустойчивой работе двигателя, повышению или чрезмерному занижению оборотов холостого хода. Возможны даже проблемы с заводкой двигателя из-за несоответствующей пропорции топливо-воздушной смеси, поступающей в цилиндры.

Принцип работы датчика скорости ВАЗ 2107

Работа датчика скорости основана на эффекте Холла, который описывает возникновение электрических импульсов во время размещения в магнитном поле проводника с постоянным током.

Датчик формирует импульсы во время вращения выходного вала КПП ВАЗ 2107.

За время прохождения автомобилем километра пути датчик скорости ВАЗ 2107 формирует около 6000 импульсов, частота которых позволяет определить текущую скорость движения.

Аккумулятор автомобиля не заряжается

Где находится датчик скорости ВАЗ 2107

Датчик закреплен на коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединять трос спидометра КПП.

Признаки неисправности

Главный признак проблем в работе датчика — выдача соответствующего кода ошибки бортовым компьютером. Неисправности могут проявить себя в других признаках:

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими узлами автомобиля.

Дс (датчик скорости)

Формирует импульсы в ЭБУ, количество которых в единицу времени пропорционально скорости автомобиля. Установлен на коробке передач, видит вращение валов, таким образом рассчитывается скорость. Нужен для выработки оптимального режима работы двигателя.

Сам датчик может работать долго, однако зачастую окисляются контакты или разъемы. Выход из строя приводит к ухудшению ездовых характеристик, ЭБУ просто не может понять стоит ли машина или движется и на какой скорости.

НЕИCПРАВНОСТИ: Пониженный холостой ход, провалы оборотов при резком торможении, немного тупит мотор. На некоторых автомобилях Chevrolet движение будет не возможно.

Цена в районе 200 – 300 рублей

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно становятся окислившиеся контакты на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя. Контакты следует осмотреть, при необходимости зачистить и смазать “Литолом”.

Поиск обрыва проводов лучше начать с мест вблизи от штекера. Там они чаще изгибаются, соответственно, перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ома. Если поломка не выявлена, необходимо проверить сам датчик скорости.

Для этого придется снять его с автомобиля.

Как снять датчик скорости ВАЗ 2107

Чтобы демонтировать датчик скорости, необходимо выполнить такие операции:

Датчик скорости ВАЗ 2107 можно проверить, используя мультиметр или “контрольку”. Для установки датчика необходимо проделать вышеприведенные действия в обратном порядке.

Как поменять спидометр на ваз 2107

Работники автомобильного сервиса с легкостью справляются с такими задачами, как замена троса спидометра или самого спидометра. Многие владельцы автомобиля самостоятельно могут не справиться с данной задачей, особенно если они не знают единственно верный порядок действий, который заключается в таких этапах:

После осуществления замены троса следует проверить работоспособность, для этого можно проехать всего несколько метров.

Часто причиной неисправности может являться плохой привод, который установлен в МККП.

Неисправность этого устройства можно проверить так: отсоединяется трос спидометра и делаются прокручивания за окончание троса по часовой стрелке. Во время этого необходимо наблюдать за показанием скорости на спидометре.

Если стрелка начала двигаться, то это значит, что трос спидометра и сам спидометр исправны, а проблема в механическом приводе.

Если трос уже снят, то заменить привод очень просто. Берем гаечный ключ и откручиваем гайку, далее необходимо аккуратно вытащить привод из его гнезда, для этого можно поддеть его монтировкой. Шестеренки должны легко разъединиться, а установка нового привода делается точно так же в обратном порядке, главное, не забыть подключить трос спидометра.

Лада Приора: ставим аккустическую полку своими руками

Проверка датчика скорости

Проще всего проверить датчик скорости, установив на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться в его работоспособности или поломке.

Если же нового датчика скорости ВАЗ 2107 под рукой нет, стоит сначала проверить старый, а потом уже отправляться в магазин за новым.

Для проверки работы датчика скорости понадобится небольшая пластиковая трубка с диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка выполняется в такой последовательности:

При вращении трубки напряжение на выходе датчика должно расти пропорционально скорости вращения. Если этого не происходит, необходима замена датчика скорости ВАЗ 2107.

Совет: аналогичным образом можно проверить датчик скорости непосредственно на автомобиле. Для этого надо вывесить одно из ведущих колес, подключить вольтметр к выходу датчика и “массе” и начать вращать колеса. Если появляется напряжение и импульсы — датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности на “плюсовой” вывод датчика скорости необходимо подать напряжение. Если при вращении датчика лампа мигает, проблема не в датчике. Придется проверить другие узлы и детали “семерки”, способные оказать влияние на работу ЭБУ двигателя.

Датчики ВАЗ — основные датчики на инжекторных автомобилях ВАЗ

Итак, уважаемые посетители, сегодня мы вам расскажем про основные датчики на ВАЗ.

Поскольку принцип работы инжекторных двигателей у линейки автоВАЗа один, то в принципе мы свели воедино мануал по датчикам, которые устанавливаются на инжекторные ВАЗы заводом изготовителем, подготовили краткое описание принципов работы и назначения каждого из нижеприведенных датчиков.

Ведь по сути сам принцип работы инжекторного двигателя это взаимосвязанная работа «мозгов» (ЭБУ) и различного рода датчиков, между ними идет постоянный обмен информацией и в зависимости от совокупности тех или иных показателей датчиков контроллер готовит смесь и обеспечивает устойчивую и правильную работу двигателя.

Итак начнем с датчика положения коленчатого вала ДПКВ. (на фото выше)

Без этого крайне важного датчика и в случае его неисправности автомобиль просто не заведется.

ДПКВ формирует сигналы на ЭБУ при помощи специального зубчатого диска, на котором при внимательном рассмотрении, можно увидеть как бы «недостающий» зуб, этот диск установлен непосредственно на коленвале. ДПКВ на ВАЗах расположен на крышке масляного насоса.

Датчик достаточно надежен и его выход из строя редкость. Но тем не менее если он выйдет из строя у вас будут проблемы. Рекомендуем возить его с собой в бардачке на всякий случай.

Поехали дальше. Еще один немаловажный датчик — Датчик положения дроссельной заслонки ДПДЗ.

Этот датчик работает в связке с регулятором холостого ходя, и определяет насколько открыта дроссельная заслонка. Если данный датчик начинает глючить или вообще выходит из строя, то устойчивого холостого хода нам не видать и обороты двигателя будут жить своей жизнью. Так же могут ощущаться провалы, двигатель будет тянуть рывками, в общем мало приятного.

Теперь нашему взору представлен датчик фаз, или Датчик положения распределительного вала ДПРВ.

Он определяет положение распредвала. Не применялся на 8 клапанных моторах ранних инжекторных ВАЗов. Участвует в формировании фазированного вспрыска, то есть работает в нужный момент нужная форсунка конкретного цилиндра.

Если датчик неисправен, то система работает словно его нет, и подача топлива происходит в попарно-параллельном режиме, что приводит к перерасходу бензина со всеми вытекающими.

То есть ездить можно, но не нужно, лучше заменить неисправный датчик.

Теперь рассмотрим Датчик Детонации ДД.

Он устанавливается непосредственно на блоке двигателя между третьим и вторым цилиндром. Бывает двух типов – резонансный и широкополосный. Эти два типа датчиков не взаимозаменяемы.

Соответствует своему наименованию целиком и полностью, следит за детонацией двигателя и в зависимости от наличия и силы детонации помогает «мозгам» корректировать УОЗ (угол опережения зажигания).

В случае выхода датчика из строя двигатель будет тупить и возрастет расход бензина.

Датчики на инжекторный двигатель. Разберем на примере ВАЗ

НУ что друзья после статьи карбюратор или инжектор, я краем упомянул, что второй управляется кучей всевозможных датчиков и собственно без них его работа не возможна.

Некоторые мои зрители и читатели начали задавать вопросы — а сколько их, что они контролируют и на что влияют? Думаю эта информация реально нужная (для общего развития), поэтому решил написать статью.

Источник
