Задиры в цилиндрах двигателя. Причины, последствия, решения

Товар по теме:

Присадка в моторное масло «Супротек Актив Плюс»

Восстанавливает компрессию, снижает расход топлива и угар масла, уменьшает скорость износа и продлевает срок службы ДВС любого типа. Облегчает холодный пуск, защищает от перегрева в пробках.

Как правило, на первых порах посторонний шум слышен при работе холодного мотора. Когда двигатель прогреется, стук исчезает. Со временем, если не принимать мер, шум не будет исчезать даже при достижении силовым агрегатом оптимальной температуры. При незначительных задирах снижается компрессия, увеличивается расход топлива и масла на угар. Дальнейшие ухудшения показателей и появление стуков таковы, что эксплуатация становится невозможной.

Задиры в цилиндрах КИА и «Хендай» – массовое явление

Российские автомобилисты массово сталкиваются с такой проблемой как задиры в цилиндрах КИА «Спортейдж» третьего поколения и КИА «Оптима», а также на «Хендай» моделей ix35 и Sonata YF. Таких автомобилей в России с 2011 по 2014 годы продано более ста тысяч. Проблема выявилась, когда пробег большинства этих машин перевалил за 50-70 тысяч километров.

Двигатель G4KD – неудачная версия

Похожий мотор используют и другие производители. Вообще этот силовой агрегат – детище совместной работы инженеров КИА, «Митсубиси» и «Крайслер». Он разработан в 2005 году, и сразу нашел применение. В Корее двигателю присвоили индекс G4KD, а в Японии – 4B11. Различные модификации этой атмосферной «четверки» наряду с КИА и «Хендай» установлены на автомобилях «Додж», «Джип», «Митсубиси» и «Крайслер»

Отзыв о присадке Актив Плюс:

Олег А.
Хендай Акцент

Причины задиров на поршне и цилиндре

Основные проблемы, приводящие к появлению задиров в цилиндрах двигателя внутреннего сгорания:

Как правило, задиры на поршнях и цилиндрах появляются в моторах с большим пробегом (более 300 тысяч километров) и при ухудшении условий смазки или охлаждения. В рассматриваемых силовых агрегатах эта проблема появляется гораздо раньше. Почему? Будем искать ответ.

Попадание твердых частиц в двигатель

Некоторые автомобилисты приводят эту причину как основную при появлении задиров в КИА «Спортейдж» или других корейских автомобилях. Аргументируют эту точку зрения тем, что на катализаторы гарантия всего 1000 км. пробега. По их мнению, керамические соты нейтрализаторов разрушаются, и обратной тягой их забрасывает в «движок».

Недостаток или отсутствие смазки

При недостатке смазки на внутренней поверхности цилиндра образуется слишком тонкая масляная пленка, на ней появляются разрывы. Такая ситуация возможна при запуске холодного мотора. При перекладке в нижней мертвой точке юбка поршня соприкасается с внутренними стенками цилиндра на сухую.

Трение металлических поверхностей без достаточной масляной пленки приводит к износу стенок цилиндра. По мере выработки амплитуда движения поршня увеличивается, стук становится сильней. Со временем шумы слышны при любой температуре работающего двигателя, а не только на «холодном».

Возможно ли, что масляное голодание провоцирует задиры в КИА и двигателях других корейских «стальных коней»? Да, весьма вероятно. Дело в недостатках конструкции силового агрегата G4KD. По мнению специалистов масляный насос у «корейцев», действительно, слабый. На холостом ходу помпа едва создает 0.5 атмосферы. А еще отсутствуют масляные форсунки (на двигателях до 2017 г).

Представим ситуацию: городской цикл езды с бесконечными остановками и разгонами, а у водителя агрессивный стиль. Как будет вести себя система смазки? Плохо. Почему? Разберем ситуацию, возникающую почти у каждого светофора, по этапам. От момента, когда автомобиль остановился на красный свет, до момента, когда зажегся зеленый.

На холостых оборотах масляный насос не обеспечивает достаточное давление. Смазки на стенках цилиндра мало. Когда загорается зеленый сигнал светофора, водитель стремительно рвет с места. Двигатель работает с большой нагрузкой, а масла на стенках цилиндра недостаточно. Так появляются задиры при агрессивной езде.

Иногда водители провоцируют задиры у «Хендай» и КИА (неосознанно) другим путем. Они заливают слишком вязкое масло. В спецификации черным по белому написано, что для Theta 2 рекомендована смазывающая жидкость класса 5W20. Между тем даже официальные дилеры заливают более густое масло 5W30 или даже 5W40. Привозят проблему на ровном месте.

При запуске холодного «движка» вязкость масла всегда выше. Если в систему охлаждения вместо 5W20 залито 5W30, насос не способен прокачивать смазку в нужном объеме. Некоторое время (пока масло в картере не прогреется) двигатель работает в режиме масляного голодания. Это тоже приводит к повреждению зеркала цилиндра и юбки поршня.

Износ в результате перегрева

Если тепло вовремя не отводится от какой-либо детали, она, перегреваясь, расширяется. Это еще одна причина появления задиров на поршне и цилиндре. Именно эту причину многие эксперты указывают как основную для моторов G4KD.

Все дело в том, что на этих силовых установках в угоду экономии или по другим причинам не предусмотрены форсунки для орошения дна поршня маслом. Почему принято такое решение? Вопрос надо задать разработчикам из Страны Утренней Свежести.

Объясняем возможность задиров на цилиндре и поршне из-за отсутствия форсунок, что называется «на пальцах». Theta 2 – высокофорсированный двигатель с облеченными поршнями. Из этого следует:

Картина следующая: в относительно небольшом и легком двигателе сгорает много топлива. Это провоцирует сильный нагрев. Цилиндр охлаждается антифризом, поэтому меньше подвержен перегреву. Поршень, из-за отсутствия форсунок не получающий достаточное количество масла (читай – охлаждения), перегревается.

Поршневой стакан перегревается больше всего в нижней части юбки. Значит, что в этом месте деталь больше всего расширяется. При достижении критической температуры зазор исчезает, и поршень начинает раздирать зеркало.

Именно поэтому задиры образуются в нижней части цилиндра. Когда разбирают застучавший мотор Sportage, как правило, наблюдают такую картину. Часто задиры настолько глубокие, что устранить их расточкой даже на 0.5 мм невозможно.

Решение проблем с задирами

Многие водители считают, что современные двигатели одноразовые, особенно такие, как «алюминиевый» G4KD. Российские сервисмены научились ремонтировать и это «чудо заморской техники». Во многих автомастерских предлагают два варианта ремонта.

Гильзовка или расточка?

При крайне глубоких задирах КИА «Спортейдж» 3 или другого автомобиля рекомендуется гильзовка двигателя. Полость цилиндров растачивают и вставляют стальные гильзы, восстанавливая стандартную геометрию и размер. Стоимость такого ремонта от 80 до 120 тысяч рублей.

Другой вариант – расточка цилиндров с установкой поршней большего диаметра – используется редко. Ремонтные поршни стоят дороже в 2.5 – 3 раза, найти их сложно. При глубоких задирах расточка вообще нецелесообразна, так как стенки цилиндров относительно тонкие.

Профилактика задиров

Любую проблему легче предупредить, чем «лечить». В случае с задирами КИА «Спортейдж» и другими авто, оснащенными аналогичным двигателем, эта аксиома верна на 100%. Если известно, что мотор подвержен этой «болезни», следует предпринять меры по профилактике.

Аккуратный стиль вождения

Мотористы с опытом советуют придерживаться следующих правил для профилактики задиров «Хендай» и КИА:

Подобные рекомендации справедливы для любого двигателя, просто для Theta 2 нарушение этих условий более критично.

Специальные присадки

Хорошие результаты в борьбе с задирами на поршнях и гильзах показал триботехнический состав Active Plus от российской компании Suprotec. По ряду показателей средство превосходит европейские и американские аналоги.

Присадка «Супротек Актив Плюс» образует на поверхностях деталей металлический слой с наноструктурой. Благодаря этому частично восстанавливается геометрия поврежденных компонентов, зазоры уменьшаются до оптимальных значений.

Слой частиц металла удерживает более плотную пленку масла на поверхности обработанных деталей. Таким способом состав Suprotec Active Plus помогает свести к минимуму или даже предотвратить масляное голодание при запуске холодного двигателя. Масляная пленка делает перекладку поршня мягче.

Конечно, не стоит ожидать чуда, если стук в двигателе слышен давно и уже не только на холодную, а постоянно. В этом случае задиры цилиндров настолько глубокие, что никакие присадки не спасут ситуацию.

Присадка Супротек Актив Плюс Бензин для бензинового двигателя

Присадка для бензиновых и газовых двигателей с пробегом более 50 000 км. Может применяться для форсированных и турбированных двигателей.

Присадка Супротек Актив Плюс Дизель для дизельного двигателя

Присадка для дизельных двигателей с пробегом более 50 000 км. Может применяться для форсированных и турбированных двигателей.

Таблица признаков, причин и решений при задирах на цилиндрах и поршнях

Легкий стук на холодную, пропадающий при прогреве

Добавить в моторное масло состав Suprotec Active Plus

Стук на холодную и появляющийся при нагрузках

Начальная стадия износа

Добавить в моторное масло состав Suprotec Active Plus

Сильный стук на холодную, иногда при движении

Износ цилиндров и поршней до 0,5 мм

Установка гильз или расточка цилиндров под ремонтные поршни

Сильный стук в любом режиме движения

Износ цилиндров и поршней более 0,5 мм

Установка гильз или расточка цилиндров под ремонтные поршни

Источник

МОЕ ВИДЕО ЗАДИРЫ В ЦИЛИНДРАХ G4KD НЕ ПРИГОВОР

Всем алоха!
Все мысли в видео🤷‍♂️

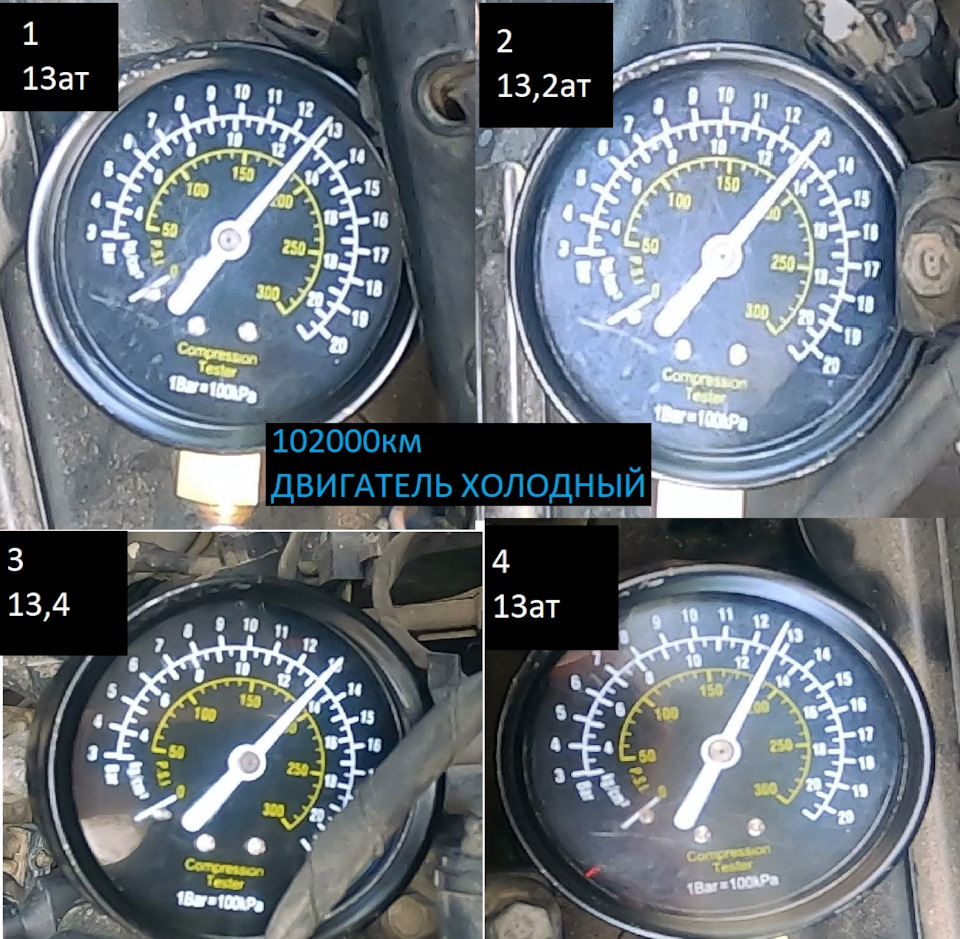

Провел очередную эндоскопию на своем скакуне, но уже профессиональным эндоскопом, а заодно замерил компрессию.
Мотор уже больше 40 тысяч км не изнашивается как раньше, а визуально «законсервировался» в состоянии, на котором был в 60 тысяч км.
На последней заливке SE-Line 0w-20 проехал уже 7 тыс с нового года, докатаю его до 10.
Масло cupper работает. Это вообще не масло, а некая противоизносная жидкость…

Дополнение к видео

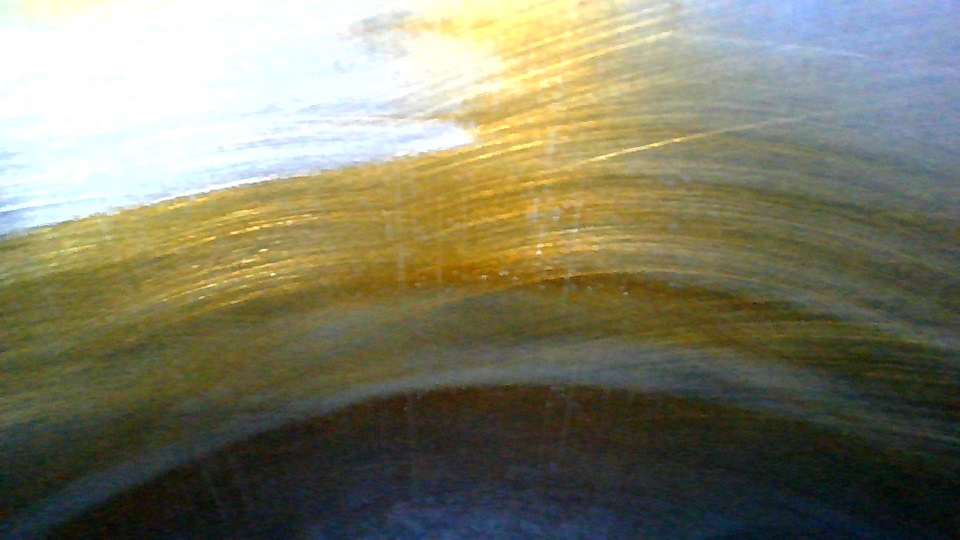

Вот моя версия образования т.н. «карельской березы» или желтых пятен на стенках цилиндров после масел куппер —
В некоторой литературе пишут про «серфинг-пленки«:
«На этой сервовитной пленке образуется в свою очередь еще дополнительная полимерная пленка — серфинг-пленка, состоящая из металлоорганических соединений и которая создает дополнительный антифрикционный слой. Эти пленки (серфинг-пленки) образуются в результате взаимодействия лигандов (активных молекул) смазочного материала и сервовитной пленки.»

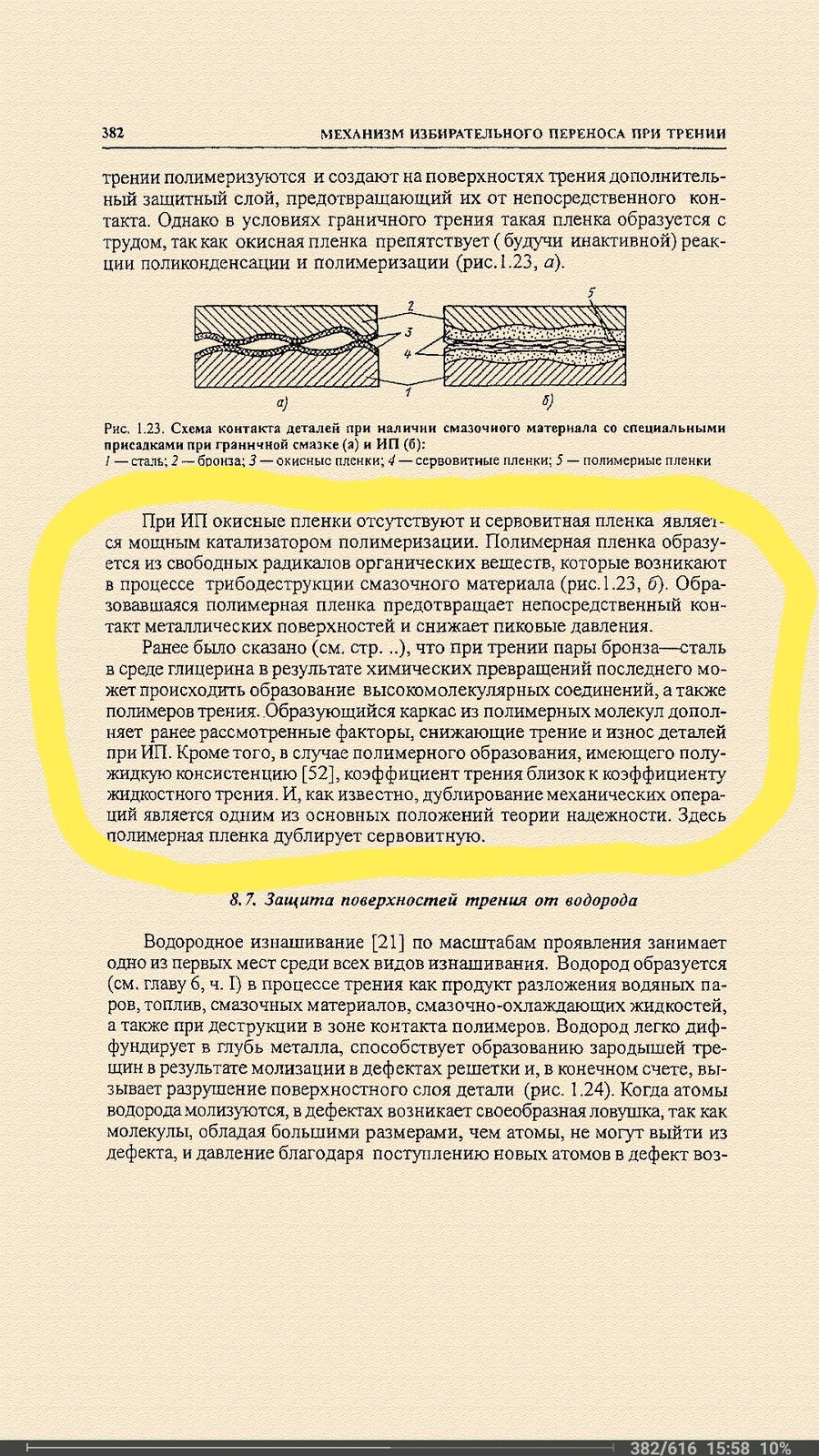

Еще в книге «Триботехника (износ и безызносность)» Гаркунова Д.Н. есть упоминание про «полимерную пленку»:
«При ИП (избирательном переносе) окисные пленки отсутствуют и сервовитная пленка является мощным катализатором полимеризации. Полимерная пленка образуется из свободных радикалов органических веществ, которые возникают в процессе трибодеструкции смазочного материала (рис. 1.23, б). Образовавшаяся полимерная пленка предотвращает непосредственный контакт металлических поверхностей и снижает пиковые давления. Ранее было сказано (см, стр. …), что при трении пары бронза — сталь в среде глицерина в результате химических превращений последнего может происходить образование высокомолекулярных соединений, а также полимеров трения. Образующийся каркас из полимерных молекул дополняет ранее рассмотренные факторы, снижающие трение и износ деталей при ИП. Кроме того, в случае полимерного образования, имеющего полужидкую консистенцию [52], коэффициент трения близок к коэффициенту жидкостного трения. И, как известно, дублирование механических операций является одним из основных положений теории надежности. Здесь полимерная пленка дублирует сервовитную.

Еще небольшое дополнение.
В видео к сожалению был замер компрессии на холодную, т.к. эндоскопия делается только на остывшем моторе.
На днях перемерил ее после полного прогрева.
Получилось как и ожидал — немного больше холодного. Самые больные цилиндры — 3й и 4й сравнялись со старыми значениями на 40тыс.км, а 1 и 2 чуточку меньше на 0.5 и 0.4 соответственно.
Учитывая класс прибора, такая разница вообще ниочом.
Еще компрессия это уже устаревший грубый метод оценки герметичности КС. Сечас в почете измерять % утечки, закачивая в цилиндр воздух под давлением и наблюдать через систему с манометром.
К тому же куппер я начал лить только после 60 тыс, а 20тыс до этого еще гробил мотор…

Источник

ВЕРСИЯ Откуда берутся задиры стенок цилиндров в G4KD или о чем молчат корейцы

Каких только версий еще не выдвигалось на форумах?)) И перекат и перегрев и сетки в бампер и долгий прогрев и рукожопы водители и брак и отсутствие масляных форсунок. Вот человек постарался и собрал в кучу основные версии www.drive2.ru/l/9742256/
Однако у японского прародителя-собрата (4B11) не наблюдается таких обширных задиров как у нашего корейского чуда (G4KD). Те япошки гибнут по банальным причинам и иногда требуется неполная капиталка даже на внушительных пробегах. И он до сих пор выпускается и ставится на японцев и французов. И пофиг японскому клону на отсутствие масляных форсунок и не перегревается он на таких-же таблеточных поршнях и даже на кроссоверах.
Проблеме задиров стенок цилиндров также не подвержены версии G4KD (с одной фазовращалкой) на корейских седанах

2008г.
Так в чем же секрет японцев и первых версий корейцев?
Давайте взглянем на коленвал от 4B11

Также взглянем на G4KD разных годов

Только слепой не заметит, что на последних злополучных G4KD от

2009г отсутствуют 50% противовесов.

А теперь вспомним теорию как смазывается стенка цилиндра в ДВС:
«Разбрызгиванием смазываются стенки цилиндров, поршни, поршневые кольца, поршневые пальцы, детали газораспределительного механизма, его цепного или шестеренного привода и другие детали двигателей.»
Или
«Масляный туман, образующийся при работе двигателя в полости картера, обеспечивает смазку стенок цилиндров и поршней путем разбрызгивания»

Казалось бы, все так просто — из под 4х шатунных и 5ти коренных шеек выдавливается масло оно должно лететь по сторонам. А ВОТ ХРЕН ВАМ С МАСЛОМ — НЕТУ У НАС ПОЛОВИНЫ ПРОТИВОВЕСОВ)) Они по идее должны разбивать капли, повторно раскидывать стекающее сверху масло, накидывать масло, которое центробежной силой течет по поверхности противовеса из под коренных вкладышей. А не тут-то было))) Спасибо за модернизацию корейцам и кастрацию 50% противовесов)) Даже по грубым прикидкам получаем масляное голодание в некоторых режимах на 25-50%

Если очень сложно представить, то вот анимация вращения commons.wikimedia.org/wik…/File:4-Stroke-Engine.gif

В момент запуска двигателя после стоянки масло довольно густое, оно даже летом после простоя в десятки раз гуще, чем при рабочей температуре. Поэтому каждый запуск и прогрев до рабочей температуры нам самый рискованный режим!

Возможно при запусках только закладываются первые натертости и небольшие повреждение хона, а потом при высоких оборотах поверхность цилиндра уже толком не способна работать как надо и не держит масло, что будет только расширять эти зоны. Это уже не так важно что является одной единственной причиной сухого трения, ведь изменения в конструкции по способности к разбрызгиванию значительные, голодание будет, а никаких благоприятных мер производителем не принято. Все каналы, зазоры, маслонасос не претерпели никаких новшеств и на всех клонах этого мотора одни и те же.

Почему же не задирает движок 2,4 G4KE, ведь они одного поколения и очень схожи?
Ответ лежит тоже в масляном тумане и разбрызгивании. Там полноценный коленвал

А также там стоит теплообменник, который быстрее прогревает масло от охлаждающей жидкости.

И вообще это другой мотор, длинноходный.
Еще на них масляный туман добавляет блок балансирных валов, с которым в основном и связаны другие проблемы этих движков 2,4

Что с этим можно поделать и как максимально долго прожить с G4KD, не разбирая движок?
Вариант один раз завести двигатель и глушить только для замены масла не подойдет)))
Вкорячивать маслофорсунки, которые компенсируют отсутствие противовесов и добавят тумана поможет только после капиталки.
Поэтому надо подобрать такое масло, у которого параметр KV40 будет самым минимальным. И температура замерзания и проворачивания чтоб самая рекордная.
И шарахаться подальше надо от всяких там «толстых пленок», 5w-40 и других «гуталинов»
Некотррые масла 5w-40 при комнатной температуре имеют вязкость в 2-3 раза большую, чем 0-5w-20. Именно при низких и средних температурах приходит к нам беда! Возможно и в пробках при обилии холостого хода мало попадает на стенки, а потом стартуешь почти по сухому.

Уж поверьте, Xw-20й или 30й вязкости от хорошего производителя с достойным противоизносным пакетом будет достаточно. А лучше не гидрокрекинг, а чтоб ПАО там всякие и 5я группа еще, менять почаще. Ведь ездят же япошки?)) Страшно лить такое? Не надо бояться. На этих моторах вкладыши и шейки очень редко страдают.
Если преобладают поездки длинные, по трассе, машина редко полностью остывает и много ездит лить 5-30.
Если пошли постоянные стуки, то лучше вязкость не понижать, а добивать движок до капиталки. Можно попытаться раскоксовать, устроить танцы с бубном, присадками. Критический процесс пошел и точка невозврата давно пройдена — раскаленные газы прорываются по задирам и создают причудливые рисунки на юбках поршней)

Или вот еще красивые поршни в момент, когда владельцы уже не могут стерпеть стук и идет интенсивный износ юбок.
a.d-cd.net/c744ac5s-960.jpg

Недавно проскочила инфа, от хорошо распиаренного автосервиса на ютубе в Набережных Челнах, что кривая чиповка подливает нам проблем. Скажу так. У меня прошивка родная, заграничная под все 164-166 пони. Никто туда после корейского завода не лазил, углы не задирал, прогрев катализатора не замазывал, а задиры у меня присутствуют очень давно. Не туда они копают.)) Даже Паулюс возмутился их высерам kiaclub.ru/forum/showthre…254&viewfull=1#post494254
А их распиаренные маслофорсунки возможно и избавят от наших проблем, но увы… после капиталки))

Кто-то скажет корейцы сильно форсировали движок, переплюнув япошек, раскачав свыше 150 пони. Однако задушенные для России движки G4KD также подвержены задирам. ИМХО его задирает не на максимальных режимах, а на запусках и прогревах. Возможно и в максимальных режимах не хватает лопаток коленвала, это уже не так важно, главное отличие от предшественников есть и очень явное. Износ при старте подтверждается тем, что имеем очень много собратьев с гигантскими пробегами. Они много ездят и мало запускают движок.
В общем проблема сложная, комплексная, поэтому корейцы и сняли с производства это чудо))

На ИСТИНУ не претендую, все вышенаписанное ИМХО))
Можно кидать помидоры)

Ребятки, всем спасибо за общение и внимание к этой записи. Если честно, то я не ожидал такого повышенного лайканья и перепоста)). Это мой самый популярный высер за всю историю)). Данный опус был написан на одном дыхании и простите за некоторую сумбурность слога))
Я не моторист, не разработчик и не испытатель ДВС — пишу своими словами)

Хочу продублировать мои ответы на часто задаваемые вопросы в комментариях.
Ни с кем не хочу спорить, это мои убеждения и можете оставаться при своих мнениях.

-Задирает ли g4na?
Да, бывает. Как у многих одноклассников, массовых поломок не наблюдаю. Характер повреждений другой и при бережной эксплуатации они хорошо ходят. Чего нельзя сказать про g4kd, даже у бережливых он склонен к задирам.
g4na был разработан с нуля, там много других решений. Он длинноходный, коленвал сдвинут к задней стенке, пререработано абсолютно все, включая новый масляный насос. Мотору может и хватает смазки в таких новых условиях при облегченном коленвале. Конечно плохо, что ему прилепили на некоторых седанах катализатор-колектор, но это другая история. (смотрите бонус в конце статьи)

-Про масло-форсунки с завода (и сепараторы в охлаждении) на g4na на всех creta, а также на sportage/tucson 17 г. примерно с февраля.
Да, стали ставить. Но их появлению мы скорее всего обязаны массовому переходу на систему впрыска gdi на глобальном рынке. Им так проще и не надо сортировать блоки mpi/gdi. На gdi они были изначально (как и на t-gdi), это довольно нагруженный движок по разным причинам. Они вкорячили форсунки и сепараторы даже на ThetaII 2,4 с переходом на gdi на некоторых рынкак, а mpi их получило тоже бонусом с

-Как так? Я слышал 2,4 тоже задирает!
Там не с цилиндрами проблема. Просто в один прекрасный момент проворачивает вкладыши и клинит движок. Дело в недоработке (браке, плохом обслуживании) двух масляных насосов переменной производительности, расположенных в блоке балансиров. Их переключающий клапан иногда подклинивает и не хватает производительности одного из насосов

Жаль, что версия G4KD

2008г с полноценным коленвалом выпускалась узкий промежуток времени. Там есть еще некоторые отличия- есть маленькая брызгалка в шатуне (японцы и без нее справляются), бывает одна фазовращалка на впуске (японцы с двумя). Таких надежных машин выпущено относительно мало. При капиталке их даже не надо гильзовать — www.drive2.ru/l/464371040483541682/ и человек хотел даже турбину поставить))
Эндоскопия таких машин показывает великолепное состояние даже на внушительных пробегах и они ездят по сей день www.drive2.ru/r/hyundai/s…ta_nf/470141002628203016/

И вот для сравнения точно такая машина, но после 2009г с модернизированным коленом и сразу куча задиров
