Блокировка межосевого дифференциала: что это такое
В современных автомобилях есть немало узлов и агрегатов, которые имеются во всех моделях всех марок. Одним из них является дифференциал. Он необходим для того, чтобы обеспечить разную угловую скорость колес, расположенных при повороте на внешнем и на внутреннем его радиусе. У полноприводных автомобилей есть еще межосевой дифференциал, который в большинстве случаев оснащен блокировкой.
В данной статье мы расскажем о том, что такое межосевой дифференциал, для чего нужна блокировка межосевого дифференциала и каких основных типов она бывает.
Что такое межосевой дифференциал
В любом автомобиле есть как минимум один дифференциал. Такое устройство делит крутящий момент, поступающий в него с входного вала, между полуосями передающими его на каждое из ведущих колес. Полноприводный автомобиль (то есть имеющий четыре ведущих колеса) оснащается как минимум двумя дифференциалами, по одному на каждую пару. В большинстве случаев на них устанавливается еще один, межосевой, который имеет возможность блокирования.
Необходимость использования межосевого дифференциала на автомобилях с полным приводом вызвана тем, что им приходится передвигаться в достаточно сложных условиях, часто по неровной местности. В таких случаях на разные оси автомобиля создается разное давление и поэтому необходимо производить распределение между ними крутящего момента.
Для чего нужна блокировка межосевого дифференциала
Следует заметить, что у любого дифференциала (в том числе и межосевого) наряду с его главным достоинством, состоящим в обеспечении разделения крутящего момента, есть и один существенный недостаток. Он является прямым следствием преимущества и заключается в том, что если колеса одной из осей начинают буксовать, то именно на них дифференциалом передается больший крутящий момент. Это существенно понижает проходимость автомобиля, что совершенно недопустимо для внедорожников. По этой причине практически все межосевые дифференциалы, устанавливаемые на них, оснащаются функцией блокировки.
Когда она включена, то на обе оси автомобиля передается одинаковый крутящий момент. Благодаря этому на те колеса, которые не пробуксовывают, транслируется такое же усилие, что и на пробуксовывающие. Это необходимо для того, чтобы машина могла миновать «скользкое место».
Читайте также: Кроссовер — что это такое.
Разновидности блокировок межосевого дифференциала
В современных внедорожниках реализовывается два типа блокировки межосевого дифференциала: ручная и автоматическая. Оба они предполагают или полное, или частичное выключение узла. Чаще на автомобилях повышенной проходимости устанавливаются автоматические блокировки межосевых дифференциалов. Существует три их основных разновидности:
Каждый из этих видов блокировки имеет свои конструктивные особенности и преимущества.
Блокировка с вискомуфтой
Такая разновидность блокировки межосевого дифференциала является на сегодняшний день наиболее распространенной. Она построена по симметричной планетарной схеме, в основе которой лежит взаимодействие между собой конических шестерен. Одним из важнейших элементов ее конструкции является наполненная масляной воздушно-силиконовой смесью герметично закрытая полость. Она связана с полуосями посредством двух отдельных пакетов дисков.
Если полноприводный автомобиль едет с постоянной скоростью по ровной поверхности, то межосевой дифференциал, снабженный такой системой блокировки, транслирует крутящий момент на переднюю и заднюю ведущие оси в соотношении 50% на 50%. В том случае, если вращение одного из пакетов дисков ускоряется, то за счет повышения давления в герметичной полости вискомуфта начинает блокировать (то есть тормозить) соответствующий пакет. Благодаря этому угловые скорости выравниваются, и, по сути дела, происходит блокировка межосевого дифференциала.
Основными достоинствами такой системы являются простота ее конструкции и невысокая стоимость. Именно эти факторы обусловили широкое распространение вискомуфт в системах блокировок межосевых дифференциалов современных внедорожников. Что касается недостатков такой конструкции, то к ним следует отнести неполное автоматическое блокирование, а также риск перегрева в том случае, если она работает в течение длительного периода времени. Дело в том, что значительная часть передаваемой ей кинетической энергии вращения преобразовывается в энергию тепловую.
Блокировка типа Torsen
Она состоит из таких основных элементов, как корпус, левая и правая полуосевые шестерни, их сателлиты и выходные валы. Специалисты в области автомобилестроения считают, что конструкция блокировки межосевого дифференциала этого типа является на сегодняшний день наиболее эффективной и совершенной.
Основу этого механизма блокировки составляют две пары червячных колес, в каждой из которых есть ведущее и ведомое (они называются полуосевыми и сателлитами). Функционирование этой системы основывается на некоторых особенностях, которые имеют шестерни такого типа. Если все колеса автомобиля имеют одинаковое сцепление с поверхностью, то дифференциал работает в штатном режиме. Как только одно из них начинает по тем или иным причинам вращаться быстрее остальных, то сателлит, связанный с ним, пытается начать вращение в обратную сторону. Вследствие этого происходит перегрузка червячной шестерни, а выходные валы блокируются. «Высвободившийся» крутящий момент переходит на другую ось, в результате чего его значения уравниваются.
Важнейшими преимуществами блокировки межосевого дифференциала типа Torsen являются очень высокая скорость срабатывания и широкий диапазон значений переброски вращающего момента с оси на ось. Кроме того, такая блокировка не перегружает тормозную систему автомобиля. Основным недостатком такой конструкции ее сложность.
Блокировка с фрикционной муфтой
Главной отличительной особенностью такой системы является то, что она предполагает возможность как автоматической, так и ручной блокировки межосевого дифференциала. Конструктивно она очень похожа на системы с вискомуфтой, только вместо последней в ней установлены фрикционные диски.
При плавном движении автомобиля угловые скорости между его ведущими осями распределяются равномерно. Если одна из полуосей ускоряется, то фрикционные диски сближаются, сила трения между ними увеличивается, в результате чего происходит притормаживание полуоси.
Системы блокировки межосевых дифференциалов, устроенные на основе фрикционных муфт, на серийных автомобилях практически не применяются. Она достаточно сложна по своей конструкции, к тому же имеет невысокий ресурс из-за того, что рабочие элементы (фрикционные диски) быстро изнашиваются. Кроме того, устройства блокировки с фрикционными муфтами требуют частого обслуживания.
Читайте также: Что такое паркетник и чем он отличается от внедорожника.
Про блокировку дифференциала.
Очень многие задают вопросы:
«Что такое дифференциал?»
«Что такое блокировка дифференциала и для чего она нужна?!»
«Как меняется поведение автомобиля?»
В этой статье я постараюсь ответить вам на эти вопросы.
Итак,
Что такое дифференциал, как он работает и для чего нужен.
Для начала раскрою вам небольшой секрет.
Рассмотрим автомобили с передним или задним приводом:
Простыми словами…
На автомобилях без блокировки дифференциала или дифференциала повышенного трения (а это около 95% всех выпускаемых автомобилей с заводов в мире)
У ВАС ПОД НАГРУЗКОЙ НАХОДИТСЯ ТОЛЬКО ОДНО ИЗ КОЛЕС.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ОБА КОЛЕСА ВМЕСТЕ НЕ КРУТЯТСЯ.
Грубо говоря, двигатель передает мощность только на одно из колес, или правое, или левое в зависимости от ситуации.
Почему?
Это сделано для уменьшении нагрузки на привода колес, для того чтобы не сломать и не погнуть их. Иначе при любом резком повороте можно было просто порвать резину или сломать толстый металлический привод как зубочистку.
Как это работает?
Дифференциал, установленный в КПП распределяет нагрузку так, что под нагрузку попадает только самое разгруженное колесо.
Для наглядности нарисовал картинку.
Здесь прекрасно видно, что траектории правого и левого колеса не совпадают по длине, а это значит что скорость движения колес должна быть разной, иначе произойдет то, что я описал чуть выше.
Если не вдаваться в подробности и сложности механизма дифференциала, то проверить его работу можно очень простым опытным путем, для этого необходимо встать одним из ведущих колес на скользкое покрытие, а другим на твердую и цепкую поверхность.
Прекрасно подойдет грязь и асфальт или твердый укатанный снег и лед.
Когда вы начнете трогаться с места, то начнет буксовать колесо, которое находится на скользком покрытии.
Исходя из этого можно сделать вывод, что два колеса одновременно не могут получать нагрузку от мотора из-за особенностей работы дифференциала.
Возможно каждый из вас попадал в ситуацию, когда автомобиль застревал, особенно зимой, буквально на ровном месте, и при попытке самостоятельно выехать одно из колес крепко держалось за дорогу, будто оно ни при чем, а второе безнадежно буксовало на льду…
Эту проблему поможет решить блокировка дифференциала или дифференциал повышенного трения.
Эти системы позволяют распределять нагрузку на два колеса не ломая привода, вплоть до 100% блокировки на оба колеса.
В природе существует довольно много видов различных дифференциалов и поэтому я опишу лишь те, которые предпочтительны на наши автомобили.
1. Простой дифференциал (свободный)
Работа описана выше
2. Дифференциал повышенного трения дисковый.
Такая система работает за счет фрикционных дисков, (на подобие работы системы сцепления с коробкой). Она блокирует колеса до определенных пиковых нагрузок, имеет ряд преимуществ и недостатков.
Её надо довольно часто обслуживать, менять спец масло в КПП, фрикционные диски и прочие расходные материалы.
Возможно это лучший выбор для автомобилей с задним приводом, который планируется использовать для участия в соревнованиях.

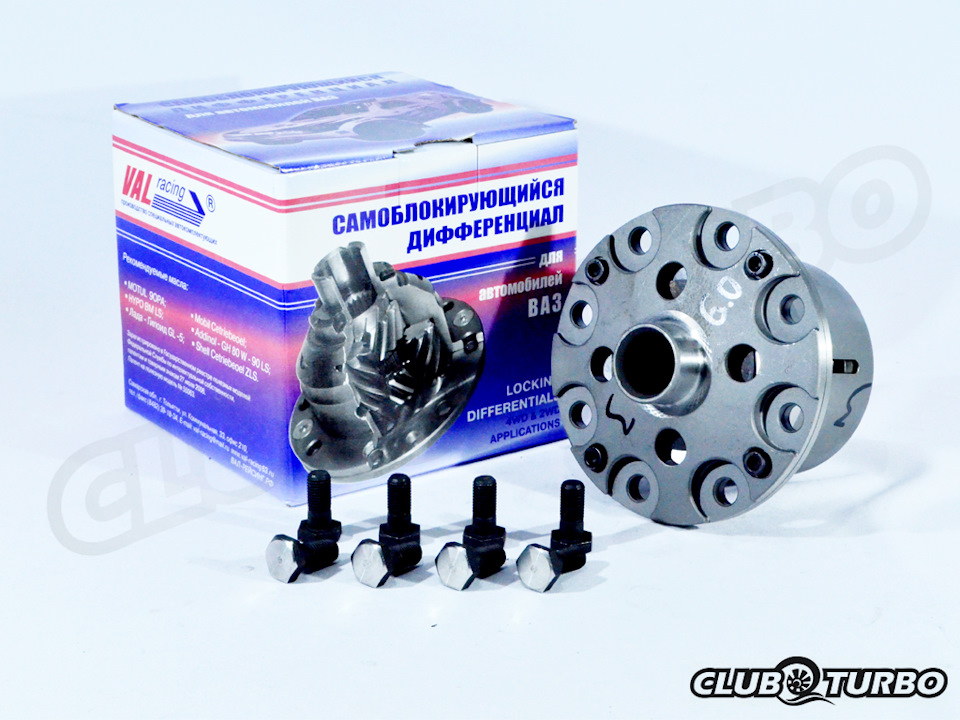

3. Блокировка дифференциала с преднатягом (червячного типа).
Та что стоит у меня. Как мне показалось это лучший выбор для автомобиля, который можно использовать как в соревнованиях, так и в гражданских условиях.
У этой системы достоинств значительно больше, чем недостатков.
Плюсы:
+ блокировка колес вплоть до 70%
+ не ощущается на руле никаких рывков
+ не требуется заливать спец масло в КПП
+ практически не требует обслуживания
+ при установке не возникает никаких проблем
+ практически неограниченный срок службы
+ высокая проходимость
+ застрять довольно сложно
+ отличная управляемость
+ увеличение скорости прохождения поворотов
+ значительно легче вывести автомобиль из заноса
+ появляется чувство равновесия
Минусы
— в ходе эксплуатации падает преднатяг
(чтобы восстановить преднатяг необходимо менять регулировочные шайбы)
— рекомендуется менять регулировочные шайбы в районе 20-40тыс.км в зависимости от манеры езды.
— в случае не соблюдения регламентных работ система будет работать, как обычный дифференциал.
Свободный дифференциал — плохо
Заварить дифференциал — значит приговорить к смерти привода и шрусы
Дифференциал повышенного трения и аналоги — хорошо
Учитывая особенности блоки, скорость ведуших колес в поворотах стремится к одинаковой, а это очень сильно сказывается на управлении железного коня.
Нужно заново учиться ездить.
Проехал на этой системе около двух тысяч километров. Вполне достаточно, чтобы родилась эта запись в БЖ.
Спасибо всем, кто дочитал статью.
Ровных дорог ВАМ!
Виды блокировок дифференциала. Классификация.
Блокировок дифференциала для внедорожников существует и выпускается огромное множество, далее будут рассмотрены только межколесные блокировки, т.е. которые используются для распределения момента между колесами на одной оси и устанавливаются в редуктор вместо штатного дифференциала, либо внутрь этого дифференциала.
Статья постепенно будет обновляться, ваши комментарии и замечания крайне приветствуются, чуть позже добавлю поясняющих картинок для каждого типа блокировок.
Разделить их можно на 2 существенных вида:
1. Принудительные (или отключаемые) — водитель из салона с помощью кнопки или рычага может их включить/выключить при необходимости, все принудительные блокировки 100%, т.е. при включении блокировки колеса на одной оси всегда будут крутиться с одной скоростью.
Они в свою очередь разделяются по способу включения:
1a. Пневматические (воздушные или с пневматическим механизмом включения) — для включения необходимо наличие компрессора в системе, к мосту идет силиконовая трубка для подачи воздуха.
Самые распространенные, так как считаются самыми надежными и ремонтопригодными на сегодняшний момент. Включение происходит внутри дифференциала воздухом под давлением,
Пневматические блокировки TJM Pro Locker, ARB Air Locker, HF Air Locker, Yukon ZIP Locker, Ashcroft выпускаются для большинства внедорожников Toyota, Nissan, Suzuki, Isuzu, Mitsubishi, Land Rover, Jeep, Ford, GMC, Dodge, Chevrolet, Chrysler и других.
1б. Механические (тросиковые или с механическим приводом включения) — для включения необходимо установить в салоне рычаг, который тросиком двигает вилку внутри редуктора, замыкающую блокировку.
Механические блокировки OX USA Locker выпускаются только для редукторов Dana и GM. Штатные механические блокировки были на Toyota Land Cruiser 60.
1в. Электро-магнитные (с электро-магнитным механизмом включения) — для включения достаточно подачи 12 В на электро-магнитную муфту установленную на дифференциале.
Электро-магнитные блокировки Eaton E-Locker и Auburn gear ECTED Max выпускаются только для редукторов Dana, GM, Ford, а HF E-Locker и Harrop ELocker также для Toyota, Nissan, Mitsubishi и др.
1г. Электрические (штатные или включение с помощью электро-моторчика) — для включения необходим контроллер управления блокировкой
Электрические блокировки с мотором-актуатором ставились на некоторые модели внедорожников Toyota Land Cruiser 70/80/100/105, Prado 78/95/120, Hilux, Tacoma, FJ Cruiser и др.
1д. Вакуумные (с вакуумным приводом включения) — для включения необходим вакуумный насос(он есть на большинстве внедорожников) и воздушная магистраль с «лягушкой», которая толкает шток и вилку включения блокировки.
Вакуумные блокировки штатно ставились на Nissan Safari/Patrol, Mitsubishi Pajero, Volvo C303 Laplander и др.
1е. Гидравлические (с гидравлическим приводом включения) — для включения на мост устанавливается привод аналогичный главному тормозному цилиндру, который толкает шток и вилку включения блокировки.
Блокировки с гидравлическим приводом включения выпускаются НИРФИ для мостов УАЗ.
2. Автоматические (самоблокирующиеся, саморазблокирующиеся) — ставятся внутрь редуктора моста вместо штатного дифференциала или внутрь дифференциала вместо сателлитов и сайдгиров. Работают самостоятельно в соответствии с задуманной логикой, не имеют возможности отключения, при установке в передний мост рекомендуется ставить только при наличии муфт свободного хода(механических хабов).
2а. Автоматические саморазблокировки — 100% блокируемый дифференциал, при разной скорости вращения колес одной оси имеет возможность разблокировки, если крутящий момент на кардане не превышает момента на колесе.
Автоматические саморазблокировки Lockright, Powertrax No-Slip, Lokka, Spartan Locker, Aussie Locker, Nitro Lunch Box Locker выпускаются в виде шестерней, заменяющих сателлиты и сайдгиры в шатных дифференциалах.
Более продвинутые саморазблокировки Eaton Detroit Locker, Yukon Grizzly Locker, Kaiser Locker выпускаются уже в виде готового дифференциала, который ставится вместо штатного дифференциала.
2б. Червячные самоблокирующиеся дифференциалы (винтовые) — в дифференциале установлен набор винтовых шестерней, обеспечивающих червячную передачу между корпусом дифференциала и сайдгирами полуосей и таким образом распределяющего момент между полуосями за счет трения в этих шестернях.
Червячные самоблокирующиеся дифференциалы можно разделить на 2 вида Torsen тип T-1 с червячными шестернями перпендикулярными полуосям и тип T-2с червячными шестернями параллельными полуосям, сейчас большинство червячных блокировок для внедорожников типа T-2.
Явные лидеры тут Eaton Detroit Truetrac (заявленный коэффициент блокирования до 80%), Quaife, Torsen и российские Вал-рэйсинг.
2в. Шариковые самоблокирующиеся дифференциалы — в дифференциале имеется набор канавок по которым свободно перемещаются цепочки шариков, обеспечивающие перераспределение момента между корпусом дифференциала и сайдгирами полуосей аналогично червячным блокировкам, производитель гарантирует возможность блокирования до 100%.
Блокировки такого типа выпускаются только в России под брендами ДАК(заявленный коэффициент блокирования до 100%) и ДАН.
2г. LSD (дифференциалы повышенного трения) и дисковые самоблокирующиеся дифференциалы — в дифференциале установлен один или два пакета фрикционов, при разной скорости вращения полуосей пакеты фрикционов за счет трения перераспределяют момент на менее нагруженное колесо.
LSD дифференциалы достаточно часто ставились на японских внедорожниках и кроссоверах на заводе, заявленный коэффициент блокирования обычно не более 30%. Срок службы LSD дифференциалов ограничен и требует обязательного применение специального трансмиссионного масла, обычное «убивает» пакеты фрикционов.
Дифференциалы повышенного трения выпускаются фирмами Eaton Posi LSD, Auburn Gear LSD, Yukon Dura Grip и многими другими для большинства внедорожников.
2д. Кулачковые (БТРвские) блокировки — по сути дифференциал повышенного трения для УАЗ доставшийся в наследство от БТР.
2е. Вязкостная муфта (вискомуфта) — в качестве межколесной блокировки практически не применяется из-за своей инерционности и громоздкости.
Не забывайте лить правильное трансмиссионное масло в соответствии с рекомендациями производителя!
Не забывайте про обкатку и своевременную замену масла — многие производители заявляют что обкатка для их блокировок уже выполнена на заводе и дополнительная не требуется.
Но, при сборке редуктора в нем могли остаться какие-нить посторонние частицы(стружка, пыль, смазка), которые постепенно вымоются, смоется заводское консервационное покрытие от ржавчины, в любом случае сателлиты и сайдгиры будут нарабатывать зеркало и железная пыль будет попадать в масло. Поэтому крайне желательно первые 100 км после установки блокировки сильно не нагружать трансмиссию, а к примеру через 1000 км сменить трансмиссионное масло.
Все что нужно знать о блоках диффа на 4х4. Многа букоф
После некоторых советов и замечаний, по поводу установки блокировок дифференциалов на ведущие мосты, я задумался, а будут ли они мне так необходимы в тех или иных случаях? Порыскав по просторам интернета, я нашел ответ на этот вопрос, и для себя уже решил. Предлагаю всем заинтересованным также прочесть.
Блокировка дифференциала является одним из самых эффективных способов повышения проходимости колесной машины. В любом автомобиле, предназначенном для эксплуатации на бездорожье и имеющем межосевой дифференциал, конструкторы обязательно вводят механизм его блокировки. Иногда машину оснащают механизмом, блокирующим межколесный дифференциал заднего моста, и крайне редко – блокирующим дифференциал переднего моста (и на то есть серьезные причины).
Блокировка дифференциала, как любое техническое решение, имеет свои достоинства и недостатки. Чтобы разобраться, в каких случаях требуется использовать блокировку, а в каких ее использовать нельзя, нужно для начала понять принципы, на которых основано ее действие, и разобраться, что же меняется при блокировании этого таинственного механизма силового привода автомобиля, имя которому дифференциал.
Как оно работает (немного упрощенно).
Попробуйте зимой прыгнуть в длину с места. Вы расставляете ноги на ширину плеч, сгибаете их в коленях, переносите центр тяжести вперед, отталкиваетесь и… ничего не происходит.
Оказывается, ваша правая нога случайно оказалась на скользком льду, в то время как левая на сухом асфальте. Из-за этого хороший прыжок не получился: правая нога проскользнула назад, и от неожиданности вы не успели вложить всю «толчковую» силу в левую ногу. Итог комичен: ноги разъехались взад-вперед и вы чуть не упали.
Как же поступить в данных обстоятельствах, чтобы обеспечить ногам возможность хорошо оттолкнуться?
Очень просто, нужно связать их между собой, например, стянуть широким ремнем. Теперь две ноги превратились как бы в одну толчковую ногу, будут работать совместно, и максимально используют для развития силы толчка силу своего сцепления с опорной поверхностью. Точно такой же процесс происходит при взаимодействии ведущих колес автомобиля с дорогой.
Представим, что условный заднеприводный автомобиль случайно остановился так, что его правое колесо попало на лед, а левое находится на асфальте. Как известно, обычный межосевой дифференциал малого трения, находящийся в заднем мосту, всегда подводит к колесам равное усилие (окружную силу). Правое колесо на льду не может оттолкнуться от опорной поверхности с большой силой, сцепление недостаточное. Из-за этого дифференциал не может подвести к нему большую силу, это физически невозможно. А раз так, то он и к левому колесу, находящемуся на асфальте, подведет такую же низкую силу, как и к колесу на льду. Он выровняет усилия, распределяемые между колесами, «ориентируясь» на правое колесо. Из-за этого автомобиль сдвинется с места медленно и с пробуксовкой правого колеса, его колеса «разъедутся» и не смогут использовать для хорошего «толчка» имеющуюся силу сцепления левого колеса, которая в данных конкретных условиях будет по значению примерно в семь раз выше, чем у правого. Но из-за свойства дифференциала «делить поровну» левое колесо использует для создания тяговой силы (силы, толкающей автомобиль вперед) лишь 1/7 часть силы своего сцепления с асфальтом. Проще говоря, оно бы могло оттолкнуться в 7 раз мощнее, но дифференциал не подвел к нему достаточную силу, чтобы это сделать.
Значит нужно, как и при прыжке человека с места, крепко связать колеса между собой, чтобы они вращались или буксовали совместно, словно единое колесо.
Для этой задачи применяют специальный механизм, который не дает вращаться шестерням дифференциала, блокирует их и связывает два колеса между собой жесткой связью, обеспечивая их постоянное вращение с равным числом оборотов. Он называется «механизм блокировки (отключения) дифференциала», или в просторечье – блокировкой. Заблокированный (выключенный) дифференциал не имеет возможности выравнивать усилие между колесами, они становятся связанными между собой единой осью, в результате к каждому из них через детали силового привода может быть подведена максимально возможная сила, предельное значение которой будет определяться силой сцепления каждого из колес с опорной поверхностью. Где сцепление лучше – туда и будет приложена большая сила.
Основная цель блокировки дифференциала – обеспечение ведущим колесам возможности полного использования силы сцепления с опорной поверхностью для создания тяговой силы, необходимой для поступательного движения автомобиля.
Механизмы блокировки дифференциалов могут быть самых различных конструкций, но их задача одинакова: связать ведущие колеса между собой, обеспечивая их нераздельное вращение.
Когда нужно блокировать дифференциал (включать блокировку).
Из вышеизложенного очевидно, что наибольшая эффективность от блокировки дифференциала проявляется в условиях, когда имеется существенная разность в величинах сил сцепления колес, между которыми он установлен. Сила сцепления определяется произведением части от общего веса автомобиля, приходящегося на колесо, и коэффициента сцепления шины с дорогой. Отсюда очевидно, что наибольшая эффективность от блокировки межколесного дифференциала будет в случаях полного отрыва колеса от опорной поверхности, что иногда возникает при проезде через гребневые препятствия (т.н. «диагональное вывешивание). Также блокирование существенно повышает проходимость при неравномерно распределенном между колесами моста весе, например, когда колеса одной стороны сползли в глубокую глинистую колею, а другой – идут выше по сухой поверхности, или при строгании машины от обочины, когда колеса одной стороны находятся на скользкой поверхности, а другой – на асфальте. Соответственно чем меньше разница сил сцепления колес моста, тем меньше польза от блокирования дифференциала.
Блокирование межосевого дифференциала необходимо при существенной разнице сил сцепления колес переднего и заднего мостов, например, когда при развороте машины одно из колес заднего моста заехало в канаву с водой (или на мокрый суглинок), в то время как другие колеса находятся на сухой поверхности. Или при строгании с места в условиях бездорожья, когда хотя бы одно из колес имеет плохое сцепление с грунтом, поскольку суммарная тяговая сила всех 4-х колес автомобиля при незаблокированном симметричном межосевом дифференциале равна учетверенному значению тяговой силы колеса, имеющего самое низкое сцепление. Стоит забуксовать лишь одному колесу, и тяговая сила остальных трех резко снизится.
Другим случаем является движение на крутой подъем, когда вес между мостами автомобиля распределен неравномерно.
Тяжело свести вместе все ситуации, да и не имеет смысла. Проще руководствоваться нехитрым правилом: ПЕРЕД тем, как съехать на бездорожье, нужно заблокировать межосевой дифференциал. Если предполагается преодоление участка тяжелого бездорожья, нужно заранее заблокировать задний межколесный дифференциал.
Передний межколесный дифференциал нужно блокировать (если есть такая возможность) в исключительных случаях и только при прямолинейном движении.
Также очевидна необходимость блокировки дифференциалов при попытке выйти из засады, когда автомобиль уже застрял.
Необходимо осознавать, что блокирование дифференциала не увеличивает силу сцепления колеса с дорогой, а лишь предоставляет возможность колесу полностью использовать эту силу для создания тягового усилия. Силу сцепления колеса с деформируемым грунтом можно увеличить лишь применением шины с внедорожным протектором; снижением давления воздуха в шине; надеванием цепи противоскольжения; подкладыванием под колесо различных предметов с высокими фрикционными свойствами, а также увеличив вес, приходящийся на колесо (последний способ наименее эффективен).
Нужно понимать, что наличие в ведущих мостах механизмов блокировок дифференциалов не превратит автомобиль в вездеход, который с легкостью пройдет по любому бездорожью. Блокировка дифференциала есть лишь один из многочисленных способов повышения проходимости, и если на ведущем мосту автомобиля, укомплектованного штатной «всесезонкой», будут буксовать два колеса, этот вовсе не означает, что тяговая сила моста будет в два раза выше по сравнению с буксованием только одного колеса.
Залогом хорошей проходимости автомобиля прежде всего является наличие специализированных внедорожных шин, большой дорожный просвет и иные показатели профильной проходимости, а также конструкция подвески, обеспечивающая большие ходы колес.
Недостатки блокировок дифференциалов.
Путь, по которому идет автомобиль на бездорожье, имеет кривизну в плане и профиле, обусловленную изменением траектории движения, задаваемой рулевым управлением, и неровностями волнистого характера, то есть буграми и впадинами. Из-за этого каждое из колес моста за одну единицу времени проходит разный путь, следовательно, одно из колес на одном временном промежутке должно вращаться с большим (меньшим) числом оборотов, чем другое. Особенно сильно данное скоростное (кинематическое) несоответствие проявляется при движении машины по кривой малого радиуса. В этом случае внутреннее (по отношению к центру поворота) колесо будет проходить путь значительно меньший, чем наружное, следовательно, за одну единицу времени наружное колесо должно вращаться с большей угловой скоростью, чем вращается внутреннее. Данную потребность разрешает межколесный дифференциал, который обеспечивает возможность вращения полуосевых шестерней и полуосей, связанным с колесами, с разным числом оборотов.
При блокировании дифференциала между колесами возникает жесткая кинематическая зависимость: они могут вращаться только с равным числом оборотов. Из-за этого при движении на кривой малого радиуса наружное колесо может начать проскальзывать по опорной поверхности (идти юзом), а внутреннее работать с пробуксовкой, излишне закапываясь в грунт. То есть наружное колесо будет работать в тормозном режиме, тормозить движение, а вся тяговая сила моста будет развиваться внутренним колесом. Это обстоятельство повлечет снижение проходимости, особенно при движении по грунтам, крепким в верхнем слое, но слабым в нижнем, например, по дерновому (порытому травой) лугу, просохшему после дождей верхнему слою суглинка (при раскисшем нижнем слое) и т.д. Внутреннее колесо будет срывать твердый слой и закапываться в грунт.
Чтобы в этом примере оба колеса работали в ведущем режиме, необходимо, чтобы внутренне колесо вращалось со значительной пробуксовкой, тогда и наружное колесо сможет развить тяговую силу. Но пробуксовка колеса на бездорожье в большинстве случаев больше вредит, чем помогает: с одной стороны, это способствует лучшему самоочищению протектора, с другой – углубляет колею, увеличивая силу сопротивления качению, которая на слабых грунтах и без того немалая. А увеличение глубины колеи может привести к тому, что за гребень, образующийся между колесами, начнет цеплять и тормозить движение низко расположенная деталь автомобиля, например картер моста или нижний рычаг подвески.
И по-хорошему, при поворотах малого радиуса нужно бы блокировку выключить, чтобы дать дифференциалу возможность развязать колеса (или ведущие мосты). Вот только не всегда это возможно на ходу, да и внедорожная ситуация может неожиданно поменяться и потребовать быстрого включения механизма блокировки. Поэтому обычно уж если начал движение с заблокированным межосевым и задним межколесным дифференциалами, так и шуруй, пока не застрянешь или не выедешь на твердую поверхность.
Особенно остро данный недостаток применения блокировки при поворотах сказывается при блокировании дифференциала переднего моста. Стоит слегка повернуть руль, как наружное колесо тут же начнет тормозить движение машины, то есть пользы для проходимости не будет. К тому же это вызовет возникновение момента сопротивления повороту, машина будет стремиться идти прямо, несмотря на повернутые в сторону колеса. А это уже опасно и в некоторых случаях может повлечь наезд на твердые предметы, которые водитель вполне мог бы и объехать. Вот одна из причин, по которой автомобили повышенной проходимости, предназначенные для любительского использования, никогда штатно не оснащаются блокировкой дифференциала переднего моста. Одна, но не самая главная.
После блокирования дифференциала резко увеличиваются знакопеременные нагрузки, воздействующие на детали силового привода автомобиля. Это и является основным недостатком применения данного технического решения. Как уже говорилось выше, поверхность, по которой идут колеса, имеет неровности волнистого характера. И когда одно из колес наезжает на бугор (или попадает в яму), его угловая скорость должна за доли секунды прирасти, то есть стать значительно больше, чем у другого колеса, которое в это время идет по ровной поверхности. Но если дифференциал заблокирован, то на колесе, попавшем на неровность, резко возникнет тормозной момент, что вызовет существенные нагрузки на силовой привод — полуоси и шестерни дифференциала. А самые большие нагрузки возникнут на криволинейном участке пути, когда наружное колесо будет стремиться идти юзом, и вся тяговая сила ведущего моста будет создаваться внутренним колесом. Несмотря на то, что дифференциал заблокирован, его шестерни продолжают передавать крутящий момент (усилие) от корпуса к полуосям. Резко возникающие излишние нагрузки могут привести к поломкам зубьев сателлитов или полуосевых шестерней, и как следствие – выходу из строя всего механизма. А их осколки быстро выведут из строя шестерни главной передачи, поскольку эти детали находятся в едином картере. Также может сломаться подвижная муфта механизма блокировки. Но чаще ломаются полуоси, если конструктор умный, то он намеренно ослабит их прочность, поскольку полуось является самой недорогой и легко заменяющейся деталью и может выполнять функцию предохранителя от поломок других деталей силового привода ведущего моста.
При движении внедорожника, укомплектованного обычными универсальными шинами в условиях низкого сцепления колес с дорогой, например, по суглинкам или на снегу, высокие разрушающие нагрузки не возникают. В этом случае колеса при заблокированном дифференциале могут компенсировать разницу в угловых скоростях путем проскальзывания или пробуксовки, что несложно, так как сила их сцепления с опорной поверхностью относительно невелика. Но после установки специализированной грязевой шины с высокими грунтозацепами сила сцепления протектора с грунтом увеличивается в несколько раз, и соответственно увеличиваются разрушающие нагрузки, воздействующие на детали силового привода при блокировании дифференциала.
Наибольший риск поломки возникает при движении машины с заблокированным дифференциалом заднего моста вверх на каменистый подъем. В этом случае большая часть веса автомобиля приходится на заднюю ось, и если одно из задних колес окажется в условиях низкого сцепления с поверхностью или вывесится, то почти вся тяговая сила, необходимая для движения автомобиля, будет развиваться другим задним колесом, которое прижато большим весом и имеет большую силу сцепления с грунтом. Из-за этого на связанную с ним полуось и полуосевую шестерню может приложиться существенная силовая нагрузка, по значению выше расчетной, что неизбежно приведет к поломке полуоси.
Одним словом, надо помнить, что блокирование заднего межколесного дифференциала (и уж тем более переднего межколесного) резко увеличивает вероятность поломки деталей силового привода автомобиля. И пользоваться блокировкой только в тех случаях, когда это действительно необходимо, и только на слабых грунтах.
Ну и последним недостатком механизмов блокировки дифференциалов является не автоматичность их действия. Водитель часто забывает заранее включить блокировку, и что самое неприятное – забывает ее выключить (разблокировать дифференциал) при выезде на грунтовую или асфальтовую дорогу. Именно по этой причине на многих машинах повышенной проходимости блокировку дифференциала заднего моста можно включить только при переходе на понижающую передачу раздаточной коробки. Таким способом конструкторы частично подстраховали водителя от ошибки, ведь понижающей передачей пользуются исключительно при движении на бездорожье, следовательно, раз она не используется, то и нет нужды в блокировании межколесного дифференциала. И соответственно при выезде на твердую дорогу водитель тут же перейдет на повышенную (прямую) передачу раздаточной коробки, и блокировка межколесного дифференциала автоматически отключится.
На автомобилях, предусмотренных для профессионального использования, так не делают, полагая, что подготовленный шофер хорошо знает, какие отрицательные последствия влечет блокирование межколесных дифференциалов и использует данное средство повышения проходимости более осмотрительно. А чтобы он не забыл, что тот или иной дифференциал заблокирован, на кнопке, включающей механизм блокировки, или на щитке приборов обязательно устанавливается лампочка-индикатор.
И если в ваши руки попал такой профессиональный внедорожник, оснащенный механизмами блокировок всех трех дифференциалов (или двух межколесных при отсутствии межосевого), при их использовании нужно быть очень внимательным и не забывать отключать блокировку при выезде на сухую дорогу.
А можно сделать так, чтобы блокирование (разблокирование) дифференциала происходило автоматически, без участия водителя?
Можно.
Первые механизмы, автоматически блокирующие/разблокирующие дифференциал применялись в тракторах с колесной формулой 4х2. Так как блокированный привод ведущего моста улучшает тяговые свойства, но ухудшает маневренность трактора, а повороты обязательны в конце гона при выполнении любой полевой работы, то возникала необходимость при каждом повороте выключать блокировку и при выходе из него включать ее вновь. Чтобы облегчить труд механизатора конструкторы предусмотрели гидравлическую систему, которая была связана с рулевым управлением и при повороте управляемых колес на заданный угол автоматически разблокировала дифференциал заднего моста, а при возврате колес в прямолинейное положение блокировала его. Иногда отключение блокировки связывали с подъемом навесного орудия в конце гона при повороте.
Позже автоматизация процесса блокировки дифференциалов нашла применение и в автомобилестроении. Например, в некоторых моделях «Джип Чироки» и «Джип Гранд Чироки» применялся так называемый «героторный» дифференциал, устанавливаемый в ведущих мостах. Если одно из колес моста начинало вращаться быстрее, чем другое колесо, специальный масляный насос приводил в движение поршень, который сжимал пакет блокирующих дисков. В результате дифференциал за доли секунды (по утверждению фирмы-разработчика) полностью блокировался и колеса буксовали совместно. А при выравнивании угловых скоростей давление масла падало, поршень прекращал давить на диски и дифференциал разблокировался. И что самое главное, этот процесс происходил механически, без всякого участия капризной электроники.
Схожее техническое решение использует фирма «Мерседес» в межосевых дифференциалах некоторых выпускаемых автомобилей. Только исполнительный механизм, блокирующий с помощью пакета дисков дифференциал, управляется электронной системой управления, получающей сигналы от датчиков скорости.
Эти способы блокировки дифференциалов тоже имеют свои недостатки: большую себестоимость, сложность конструкции привода механизма, большое число деталей, обеспечивающих блокировку, а также то, что невозможно заранее принудительно заблокировать дифференциал и сделать так, чтобы он надолго оставался в заблокированном положении.
Словом, что бы инженеры не делали, всегда найдется недовольный водитель.
А когда-то давным-давно конструкторы пошли по иному пути: вместо того, чтобы разрабатывать механизмы принудительной блокировки дифференциалов, они стали проектировать дифференциалы повышенного трения (самоблокирующиеся). Некоторые из этих механизмов по блокирующим свойствам не уступают «жесткой» блокировке и работают автоматически без участия водителя. И самое главное – блокирующий момент в них возникает не тогда, когда одно из колес начинает буксовать, а еще до этого, заранее.
Но и они имеют ряд недостатков.
Например, дифференциалы с высокими блокирующими свойствами (высоким коэффициентом блокировки) аналогично механизму принудительной блокировки будут препятствовать вращению колес с разным числом оборотов на кривой (при прохождении поворота), из-за чего одно из колес может начать тормозить движение (юзить), в то же время другое будет работать со значительной пробуксовкой. А в случае отрыва одного из колес ведущего моста от опорной поверхности они не могут создать в дифференциале достаточный блокирующий момент (в этой ситуации помогает частичное затормаживание колес тормозными колодками).
Кроме того, в некоторых режимах движения они будут ухудшать управляемость автомобиля на шоссе, вызывая повышенный износ механизмов силового привода и шин.
А дифференциалы с низкими блокирующими свойствами (низким коэффициентом блокировки) хоть и не будут сильно препятствовать независимому вращению ведущих колес, но аналогично обычному дифференциалу не обеспечат им на бездорожье возможности полностью использовать силу сцепления с грунтом для создания тяговой силы.
По хорошему, требовалось создать такой дифференциальный механизм, который на бездорожье обеспечил бы раздельное вращение колес, но при этом подводил бы к каждому из них такой по величине крутящий момент, чтобы оно работало с минимальной пробуксовкой и полностью использовало силу сцепления с опорной поверхностью. Да еще сделал бы так, чтобы колесо, которое по условиям движения должно вращаться быстрее, не влияло на угловую скорость другого колеса, то есть не раскручивало его (или не тормозило) через дифференциал.
Задача полного удовлетворения вышеперечисленных и во многом противоречащих друг другу требований труднодостижима. Основная сложность заключается в том, что величина силы сцепления ведущих колес ежесекундно меняется, и чтобы точно регулировать усилие, подводимое к каждому из них, необходимо не только предусмотреть индивидуальный колесный привод, но и обеспечить наличие многочисленных контрольных и исполнительных устройств, которые будут отслеживать работу колес и ежесекундно корректировать величину подводимой к ним силы, приводя ее в соответствие к быстро меняющимися дорожным условиям. Но реализовать в металле конструктивное решение, обеспечивающее выполнение столь трудных задач, пока еще не удалось. Наиболее близки к этому трансмиссии, в которых используются механизмы индивидуального привода колес, основанные на гидрообъемных или электрических передачах, объединенные в комплексе с многочисленными следящими и управляющими устройствами. Но это решение слишком сложно и дорого.
Поэтому на сегодняшний день для тяжелого бездорожья, где нередки случаи преодоления автомобилем гребневых препятствий, наиболее эффективным считается механизм принудительной блокировки дифференциала. А на умеренном бездорожье эффективнее самоблокирующиеся дифференциалы с коэффициентом блокировки (как отношение большего момента к меньшему) около 6.
В давние годы советский конструктор Игорь Владимирович Гринченко сделал один интересный вывод, относящейся к гидромеханическим (автоматическим) коробкам перемены передач:
«Существующее мнение о том, что гидромеханические передачи повышают проходимость автомобиля, так как обеспечивают плавное трогание с места и работу двигателя даже в самых неблагоприятных условиях, а также гасят возникающие в трансмиссии колебания, принципиально правильно, но опыт показывает, что практически улучшение проходимости в результате применения гидромеханической коробки передач незначительно, что гораздо большее влияние оказывает квалификация водителя…»
Развивая эту мысль, хочу сделать итоговый вывод: механизм блокировки дифференциала в руках опытного водителя, понимающего все особенности его использования, может превратиться в эффективное средство повышения проходимости автомобиля. А неопытному водителю лишь поможет быстрее закопаться в грунт и посадить свой внедорожник на мосты, или что гораздо хуже – поломать детали силового привода, которые хоть и железные, но тем не менее тоже имеют определенный запас прочности.
Получилась неплохая техническая статья, и наверное правильно будет поставить внизу свою подпись, чтобы читатель знал, кого следует ругать, если что-то изложено неверно.
Статья взята с форума пикап, спасибо автору.
