После заправки кондей плохо охлаждает воздух

После заправки кондей плохо охлаждает воздух

Сообщение Стасик » 31 июл 2012, 17:18

Re: проблемка с климатом

Сообщение 405-й » 31 июл 2012, 23:12

Re: проблемка с климатом

Сообщение Стасик » 01 авг 2012, 09:42

Re: проблемка с климатом

Сообщение Стасик » 01 авг 2012, 09:45

Re: проблемка с климатом

Сообщение МОРЯК » 01 авг 2012, 09:49

Re: проблемка с климатом

Сообщение Grek man » 01 авг 2012, 12:52

Re: проблемка с климатом

Сообщение Стасик » 01 авг 2012, 13:40

Воздух не холодный

Сообщение Aleks2012 » 04 июн 2013, 20:20

Re: Воздух не холодный

Сообщение 405-й » 04 июн 2013, 22:35

1. Избыточное давление в системе.
2.Забит радиатор кандея.
3.Кончился салонный фильтр.
4.Забит дренаж испарителя.
Это навскидку.

Re: Воздух не холодный

Сообщение Chipizdrik » 04 июн 2013, 23:45

Re: Воздух не холодный

Сообщение 405-й » 05 июн 2013, 00:01

Кость, на фокусе не знаю, не сталкивался, вполне возможно, что и через патрубки вентиляции в салон. Я обычно проверяю так: едем километров 40-50, и если напор воздуха из вент. каналов нормальный, но не холодный, останавливаемся, и смотрим. Лужа под машиной образуется довольно быстро. Если ее нет, дренаж забит.

Источник

Немного информации по автокондиционерам на примере Форд Фокус 2

Есть таблицы давление/температура для каждого вида фреона. Для r134a таблица выглядит так:

При 4 градусах давление фреона в системе будет всего 2.4 бар. А если брать в расчёт, что датчик низкого давления в системе выключается при давлении примерно 2.5 бар. То входит что кондиционер перестаёт запускаться при температуре ниже 4-5 градусов.

А вот теперь самая важная картинка:

Из этой картинки видно, что сколько бы ни было у вас в системе фреона, а давление всегда будет в норме.

На фото ниже схема авто кондиционера наиболее достоверно относящаяся к кондиционерной установке автомобиля Форд Фокус 2

В системе присутствует компрессор повышающий давление хладагента (фреона). В схеме до 20 бар, хотя в реальности это давление сильно зависит от многих факторов и может варьироваться в широких пределах.
Примерно от 4-5, до 25 бар. Компрессор всегда работает только с газообразной фазой хладагента!

На выходе компрессора идёт магистраль высокого давления и установлен потениометрический датчик высокого давления, который сообщает блоку PCM информацию о давление в системе и на основе этой информации PCM принимает решение о выключении компрессора по превышению допустимого давления.

Магистраль высокого давления из компрессора сразу приходит в конденсор (радиатор кондиционера), там хладагент находящийся под высоким давлением и высокой температурой, несколько охлаждается и полностью переходит в жидкое состояние. По магистрали высокого давления из конденсора хладагент попадает в расширительный клапан. Про магистраль высокого давления нужно сказать, что это всегда более тонкие трубки в системе и всегда горячие (тёплые).

Выходя из калиброванного отверстия расширительного клапана фреон попадает в трубку большего диаметра. За расширительным клапаном происходит резкое падение давления хладагента и он начинает испаряться (кипеть). Испарение фреона происходит и в испарителе (радиаторе кондиционера в салоне автомобиля)

После испарителя фреон попадает в магистраль низкого давления. Это всегда более толстые трубки кондиционера и ак правило всегда прохладные. Практически всегда они покрываются росой.

На магистрали низкого давления установлен второй датчик давления. На сей момент низкого. Это по сути выключатель. Он выключается при падении давления ниже определённого уровня. Соответственно при разгерметизации системы он сообщает PCM информацию о падении давления и PCM в свою очередб никогда не даст команды на включение компрессора.

Так же этот датчик срабатывает и при вполне исправной системе кондиционирования. Происходит это при температуре фреона 3-5 градусов. Т.к. при такой температуре на улице давление фреона падает ниже порога датчика низкого давления. Именно поэтому зимой кондиционер никогда не включится.

А вот на этом фото уже полноценная кондиционерная установка форд фокус 2.

Теперь о диагностике кондиционера и в первой очереди его датчиков:

Оба датчика давления на форд фокус 2, при необходимости, можно вполне демонтировать и с полностью заправленной фреоном системой т.к. под ними стоят обратные клапана.

Датчик высокого давления имеет три вывода. Масса, +5в питания, и выход 0.5-4.5 вольта.

Без датчика высокого давления кондиционер не запустится т.к. сигнальный провод подтянут к +5 вольтам питающего напряжения в блоке PCM. Соответственно при отсутствии датчика PCM будет считать, что в системе запредельное давление выше 30 бар.
А вот если датчик просто подключить в фишку, но не вкручивать в магистраль высокого давления (т.е. датчик будет сообщать PCM атмосферное давление) то кондиционер вполне включится. Вот видео эксперимента:

Проверка проводки до датчика высокого давления:

При снятой фишке на ней относительно земли GND можно измерить напряжения на 2м пине питания

На сигнальном проводе при снятой фишке так же должно быть +5в

Если вы измеряете напряжение на сигнальном проводе с подключенным в фишку датчиком, но не вкрученным в магистраль (как у меня на видео) то напряжение на сигнальном проводе бует 0.5-0.9 вольта.

Если датчик будет вкручен в магистраль, то напряжение на сигнальном проводе будет пропорционально давлению в системе и примерно сопоставить давление с напряжением можно по таблице выше.

Приведу кусок схемы подключения датчиков давления к PCM

Датчик низкого давления двух контактный и имеет всего два состояния. Замкнут при наличии минимально допустимого давления в системе или разомкнут при его отсутствии. Без проблем проверяется тестером.

И кстати. Если у вас из дефлекторов вдруг не с того ни с сего повалил пар как из увлажнителя воздуха, то у вас банально забился дренаж и его нужно почистить.

Источник

Кондиционер неисправности, поломки (ч.1)

Если начались проблемы, то сейчас постараюсь описать как найти где таиться беда. Поехали:

Теперь попробую описать кратко проблемы, которые можно устранить самому:

Продолжение (2021)

кондиционер, климат-контроль, охлаждение салона, ремонт кондиционера, радиатор кондиционера, компрессор кондиционера

Anikiy
Понял спасибо!
Сегодня нашел другой клапан. Надовил на него сразу пшикнуло! Но какой ли бо смеси зеленой, или еще че нить не было. Позвонил в сервис, сказали, что так типа и должно быть, без цвета и запаха. Жду выходных, думаю теперь как проверить исправность компрессора и муфты!
Господа, кто заправлял кондей, какое давление показывал аппарат при полностью заправленной системе, кто нибудь обратил внимание? какое должно быть давление?

Из дальнего клапана зеленое не пшикает, пшикает из того, который возле фары. Да и то не всегда.
Исправность кондея и муфты не проверишь, пока не заправишь систему. Иначе датчики давления будут блокировать включение муфты по нижнему порогу. Но если у вас она заправлена, то должен раздаваться легкий «бум» (это срабатывает муфта), появляется легкая вибрация на кузове, увеличивается мгновенный расход, из дефлекторов практически сразу идет холодный воздух.
Давление не смотрел думаю никто )) Вначале проводится вакуумирование, которое выявляет возможную негерметичность, а потом заправляется фреон и масло согласно табличке на кожухе вентилятора. Вроде 600 гр там написано (но лучше посмотреть). Соответственно если фреон заправляется на вес, то зачем вам давление?

Быстрая проверка контура хладагента

ПРЕДУПРЕЖДЕНИЕ: Кондиционер заполнен хладагентом R134a. Соблюдайте правила техники безопасности.

Проверка контура хладагента:

ПРЕДУПРЕЖДЕНИЕ: При определенных обстоятельствах магистрали хладагента и элементы кондиционера могут быть очень горячими или очень холодными. Будьте особенно осторожны, дотрагиваясь до магистралей хладагента или элементов кондиционера для их проверки. Несоблюдение этих указаний может привести к травматическим последствиям.

Во время работы кондиционера должны быть выполнены следующие условия:

* Магистраль хладагента, идущая от компрессора кондиционера к конденсатору должна быть горячей.
* Магистраль хладагента, идущая от конденсатора к капиллярной трубке постоянного сечения должна быть теплой, а по отношению к предыдущей магистрали она должна быть холоднее.
* Измерив температуру перед конденсатором и за ним определите разницу температур. Разница температур должна составлять более 20° C в зависимости от температуры окружающей среды. Если разница температур ниже, проверьте конденсатор на предмет загрязнения/повреждения пластин, а также проверьте работу вентилятора охлаждения.
* Магистраль хладагента между капиллярной трубкой постоянного сечения и испарителем должна быть холодной начиная от места соединения с капиллярной трубкой. В зависимости от погодных условий допускается обмерзание магистрали хладагента.
* Трубопровод хладагента между испарителем и компрессором системы кондиционирования, включая аккумулятор-осушитель, должен быть холодным.

Температурная проверка выпуска испарителя

Чтобы проверить эффективность кондиционера, необходимо замерить температуру выпускной магистрали испарителя. Перед этим необходимо выполнить следующие действия:

* Откройте все окна.
* Установите переключатель управления распределением воздуха в положение «антиобледенение/панель приборов» и откройте все вентиляционные сопла.
* НЕ включайте рециркуляцию воздуха.
* Включите вентилятор обдува на минимальную скорость.
* Выберите самую низкую настройку температуры.

ПРИМЕЧАНИЕ: Не проводите измерение температуры бесконтактным термометром. Из-за поверхностного отражения металлической магистрали могут быть получены ложные измерения.

Подсоедините температурный зонд Fluke 80 PK-8 к выпускной магистрали испарителя. Установите температурный зонд как можно плотнее на испаритель. Подсоедините температурный зонд к мультиметру.

Запустите двигатель и дайте ему поработать на холостых оборотах.

Включите систему кондиционирования воздуха.

Через три минуты измерьте поверхностную температуру выпускной магистрали испарителя.

Типичные неисправности и их причины

Если клиент выражает беспокойство по поводу недостаточной эффективности охлаждения, обеспечиваемого кондиционером, следует убедиться в правильности работы смесительной температурной заслонки (заслонок).

* Охлаждение отсутствует или недостаточная эффективность охлаждения:
—
Закупорка или сужение в трубопроводе хладагента или в аккумуляторе-осушителе: Путем сравнения температур у трубопроводов хладагента или аккумулятора-осушителя можно легко определить место закупорки/сужения. В месте, где установлена температурная разница, находится закупорка/сужение. ВНИМАНИЕ: В районе капиллярной трубки постоянного сечения температур является нормальным явлением! Если обнаружено место закупорки/сужения, проверьте соответствующий узел и при необходимости замените его.

* Внезапное ухудшение эффективности охлаждения (после отключения кондиционера приблизительно на 5 минут, эффективность охлаждения восстанавливается):
—
Причиной неисправности является обледенение капиллярной трубки постоянного сечения из-за скопления влаги в контуре хладагента. Чтобы обеспечить полное удаление влаги из контура хладагента, следует заменить аккумулятор-осушитель хладагента и увеличить продолжительность вакуумирования на 2-3 ч

Источник

Ремонт кондиционера

Не так давно заметил что кондиционер стал дуть тёплым воздухом, сначало подумал что проблема в забитом пылью радиаторе.

Снял решетку керхером помыл радиатор — не помогло.
Как раз началась жара, понял что это труба. Ездить с открытым окном по трассе просто не возможно, то сильно дует то жарко. Вообщем ни туда ни сюда. Плюс огромное колличество пыли в салоне, протирать приходило два раза в день.
Поискал сервисы по ремонту у себя в Ельце, оказалось у нас спецов у нас нет. Дядька мой посоветовал мне обратится в мастерам которые находятся в Липецке, сегодня по делам нужно было поехать в Липецк, как раз находился не далеко от них и решил заехать.
Данная фирма занимается авто кондиционерами уже 13 лет.

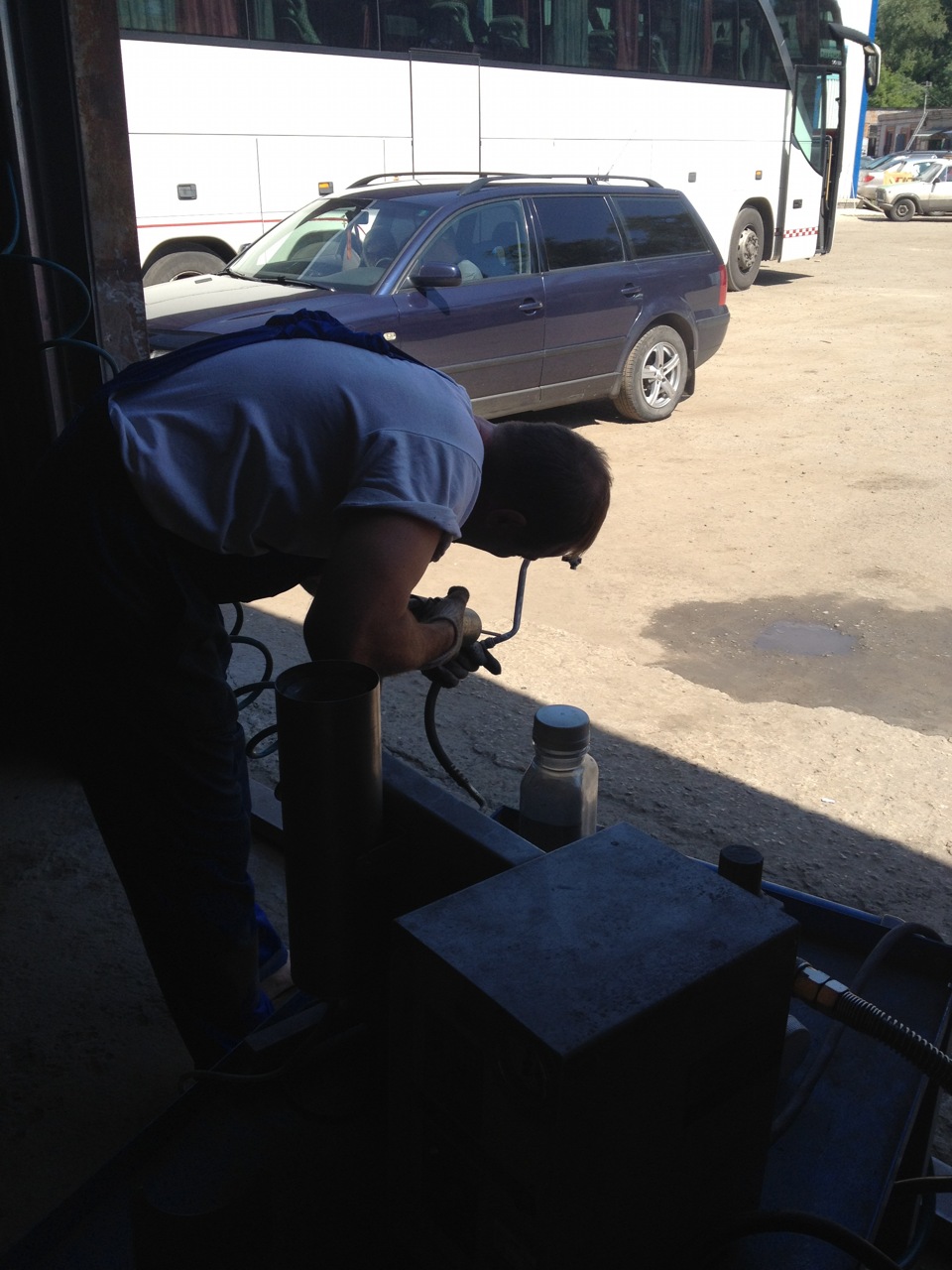

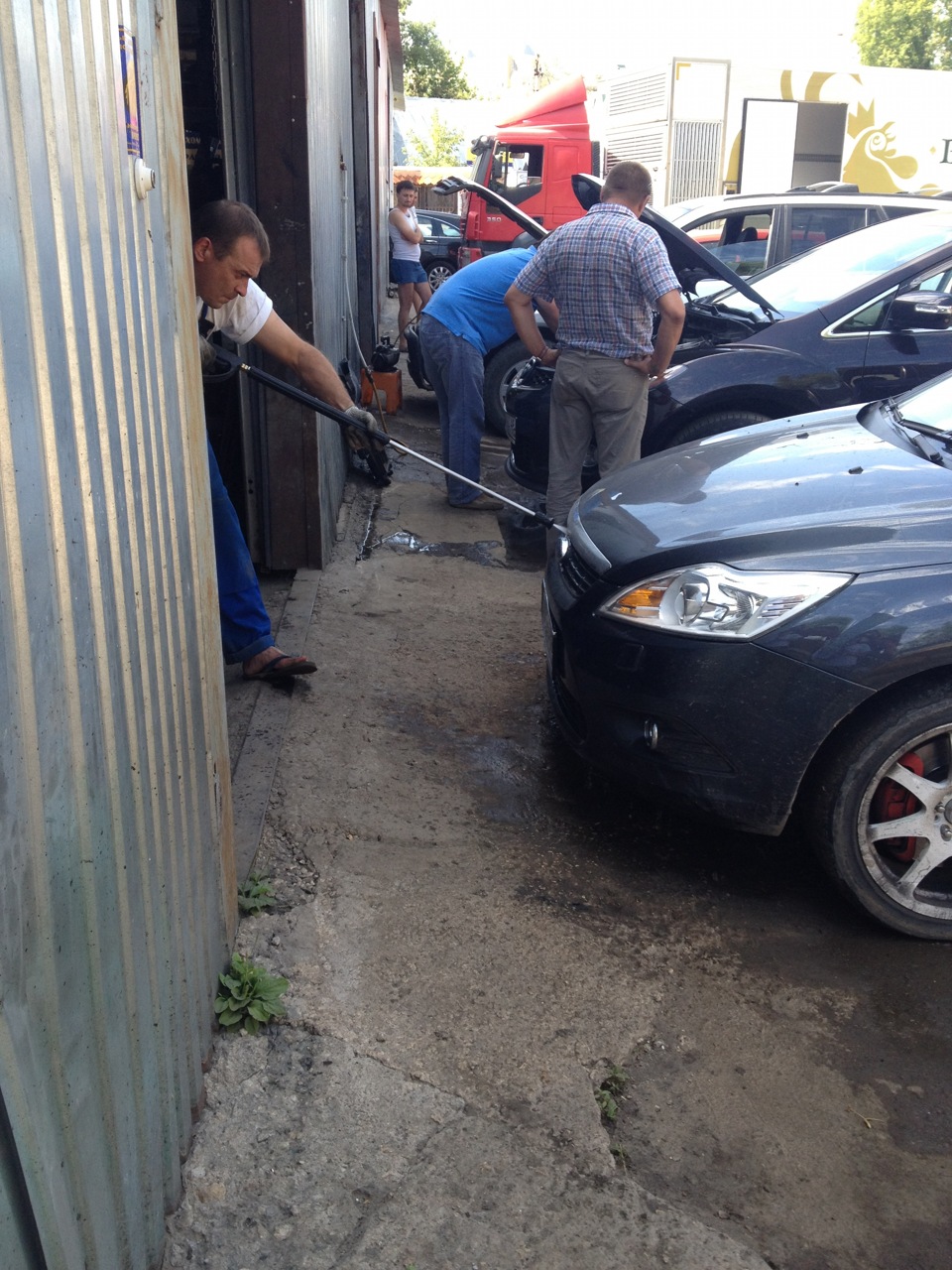

Подключились к трубкам,

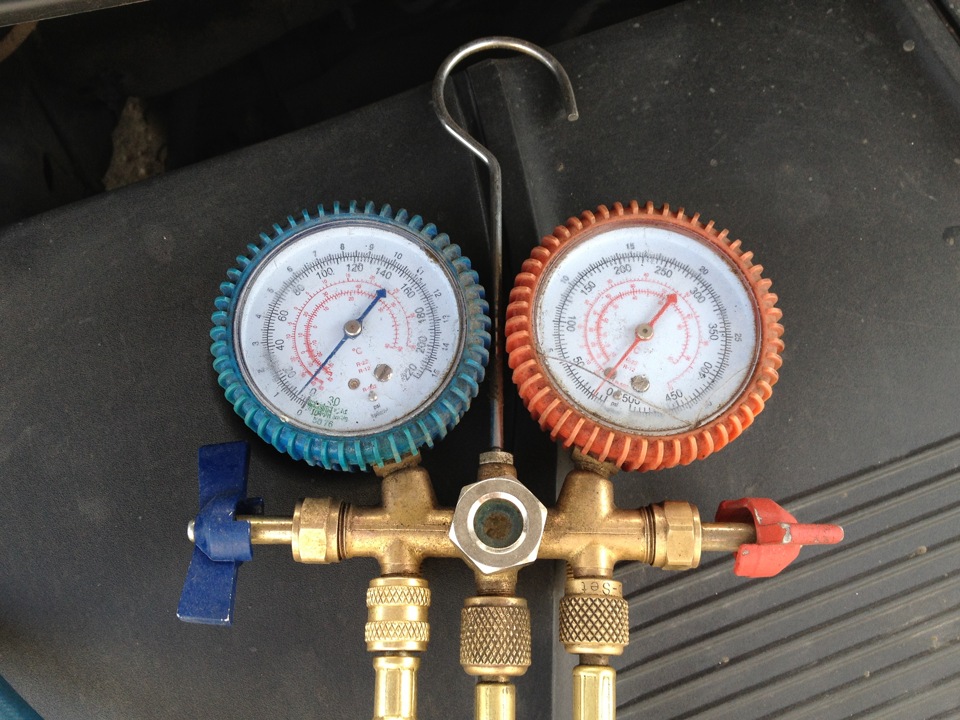

оказалось давление ноль

после осмотра мастер сразу сказал какая трубка у меня потекла и в чем проблема.

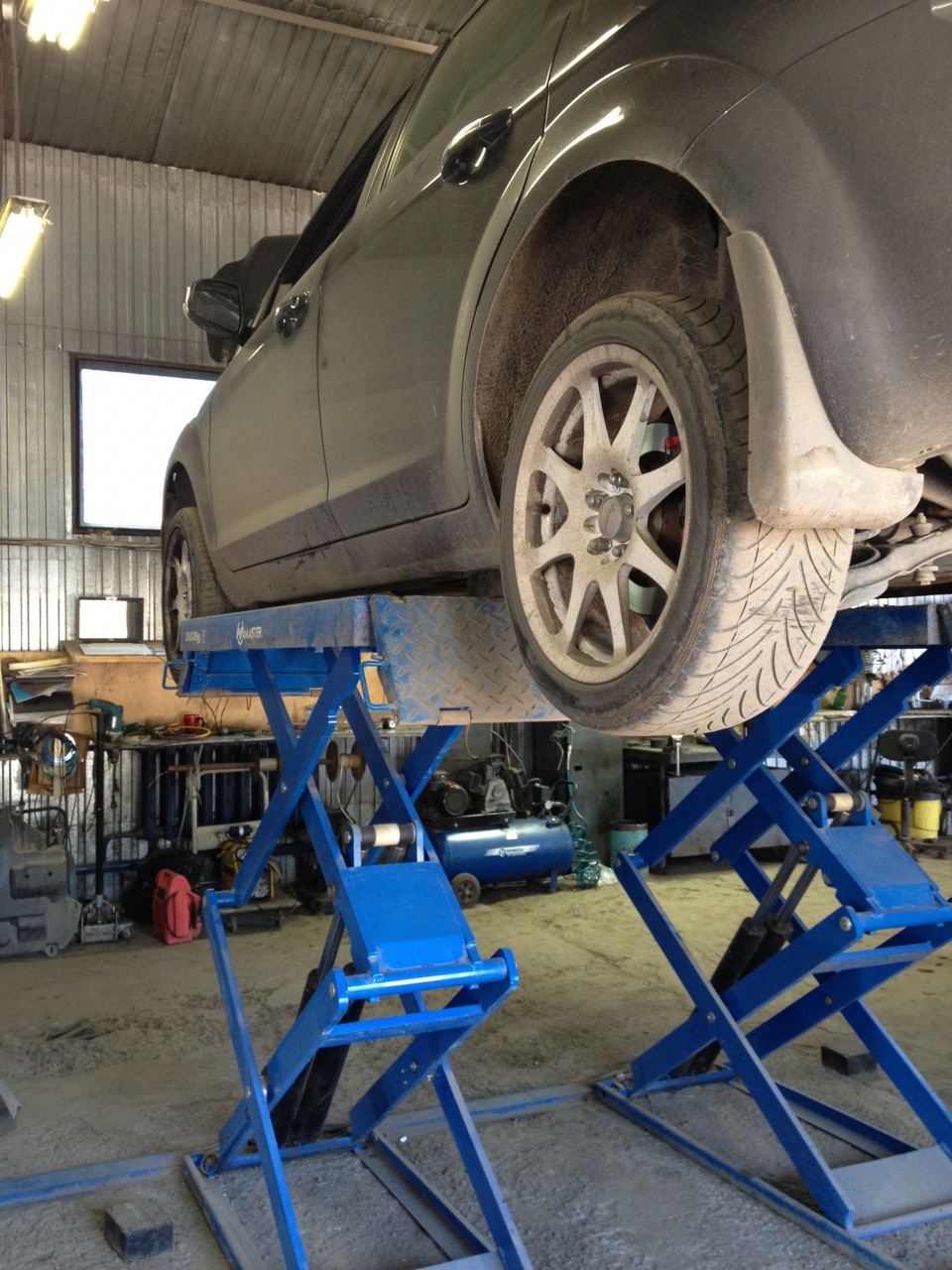

Загнали авто на подъёмник разобрали, сняли трубку.

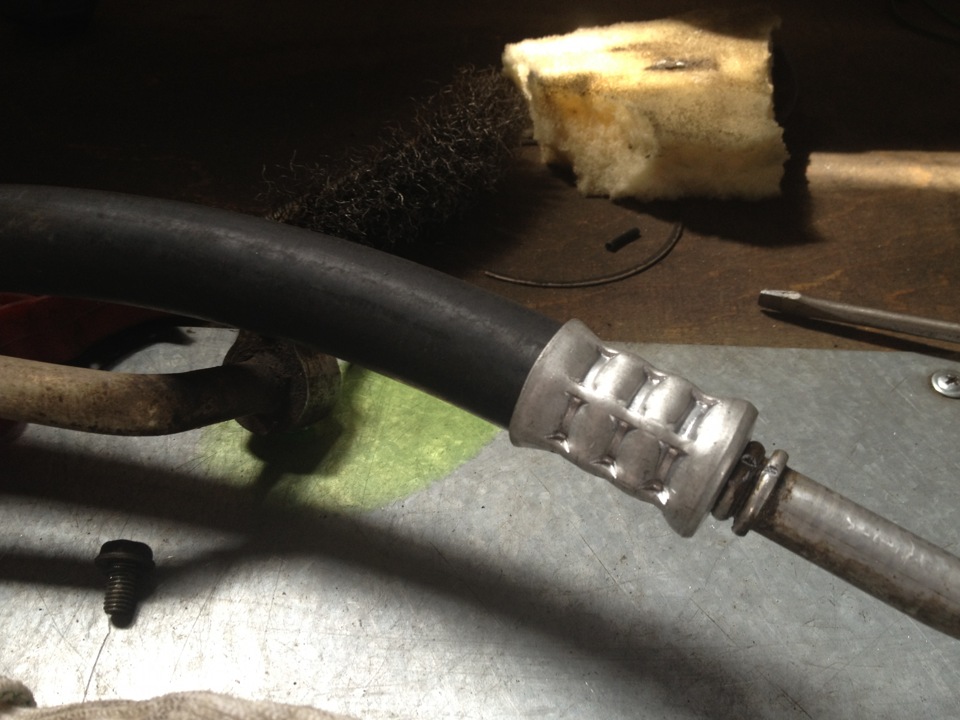

Оказалось она была потёрка в 2х местах + ко всему шланг высокого давление плохо держал. Радом с этой трубкой всё было мокрое.

Так же еще заметил косяк сборщиков, крепёж трубки был закручен болтиком большего размера, поэтому клепление болталось.

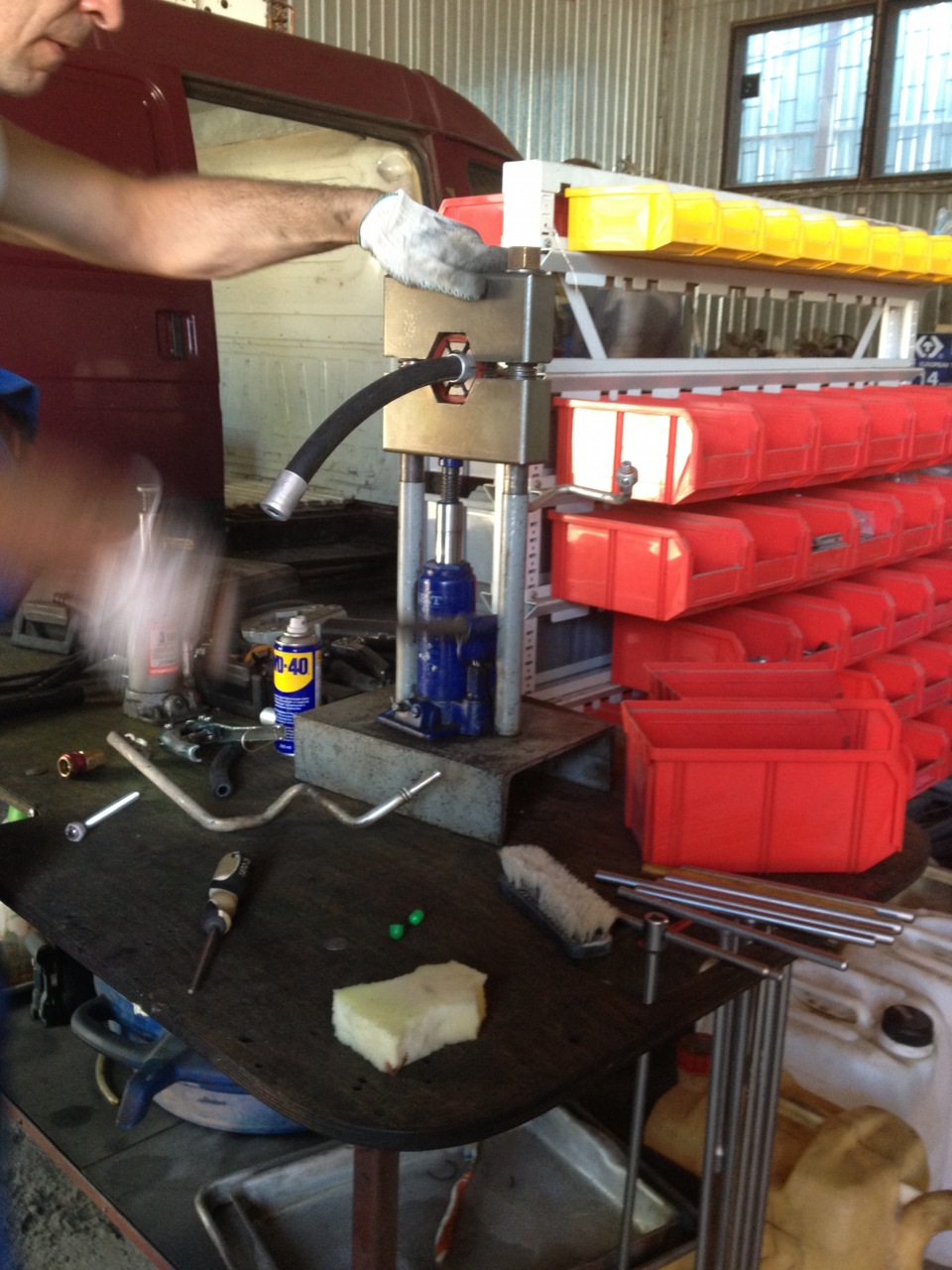

Залечили потёртости, поставили новый шланг.

Думаю ну круто, но не тут то было. В сервисе отключается электричество, пока не было света установили трубку обратно, почистили радиаторы но после работа стала.
Машина то на подъмнике, 2.5 часа сидел ждал пока дадут электричество что бы опустить автомобиль

Ура дали свет, опустили, начался процесс собирания трубок в верхней части.

Закачали хладогент и вуаля у меня снова в салоне комфортно)))))
После еще промыли радиатор кёрхером.

Большое спасибо мастеру Вовке который чинил)
По дороге домой снова наслаждался комфортной ездой)

Источник

Почему отключается муфта кондиционера. Подробное описание работы кондиционера Ford

Эх, если бы мне удалось найти такой материал по нашему кондиционеру пару месяцев назад…
Вот так, в компилированном виде…
Да, с цифрами, с параметрами, с описанием процессов…

Но нет, ничего не нашлось, я озадачился, разыскал параметры и ТТХ наших датчиков и полностью разобрал принцип работы нашей холодильной машины. Сегодня делюсь информацией с вами…

И теперь, оглядываясь назад… я понимаю, на сколько убоги мастера предлагающие свои услуги в области ремонта и обслуживания кондиционеров…))
Тупо рубануть бабла, на удачу — получилось, не получилось… мы сделали все, что могли…
В общем, специалистов нет, и их нет во всех областях нашей жизни… К сожалению.

Интернет заполнен слухами и домыслами на счет работы нашей системы…
Должна муфта щелкать, не должна… у кого-то щелкает, у кого нет…
Cегодня, раз и навсегда, поставим в этом вопросе жЫрную точку…

Мне давно не давало покоя, отсутствие информации о том, как работает холодильная машина нашего кондиционера, при условии, что у нас установлена расширительная трубка, (ну как бы допустимо, в бытовых
холодильниках тоже все работает через капилляр) но при этом производительность компрессора в нашей системе зависит от оборотов двигателя!
А значит в системе перегоняется разное количество хладагента. Если мы палим по трассе или стоим в пробке… кто-то должен регулировать поток хладагента(системы с ТРВ, в основном япошки) или производительность компрессора(современные компрессоры с изменяемым углом наклона шайбы…)
У нас нет ни ТРВ и компрессор простой как насос от велосипеда…

Так… для начала пройдемся по датчикам.
У нас установлено два датчика.
Переключатель (типа) «Низкого давления» Ford 1 016 565
Он установлен на Ресивере-осушителе.

Переключатель Высокого давления Ford 4 834 170
Он установлен в магистрали высокого давления.

Для фокусов, это датчики абсолютного давления типа Ford 4 673 935 (Типа электронный манометр.)
(там несколько разновидностей, бывают с выходом напряжения, бывают с ШИМ… это не важно, потом поймете почему)
Это не просто реле давления…
Этот датчик сообщает мозгам давление в магистрали высокого давления. Фокусоводы в курсе как они ломаются и как диагностировать неисправность

Пока все банально и ничего нового…
Но…
Нет.

На всех схемах, что мне удалось встретить, датчики подписаны именно так, как я их представил выше, переключатель высокого, переключатель низкого…

Но если вы посмотрите на свои датчики… то вдруг найдете на переключателе высокого давления 4 провода!
А на датчике низкого… два…

Снова смотрим схемы.
На схемах указано, что выключатель высокого давления имеет 4 контакта, совмещен с выключателем низкого!
Интересно, а зачем переключатель низкого давления в магистрали высокого давления?
А это, как описано в мануалах, «защитный механизм»… при утечке фреона давление падает ниже определенного предела и мозги понимают — авария.
Тоже самое по переключателю высокого давления… При перегреве конденсора давление в магистрали повышается и переключатель сообщает мозгам — «авария»… и тот отключает компрессор.

Ту же функцию выполняет и датчик абсолютного давления в Фокусах… если выше максимально допустимого — перегрев, если ниже какого-то порога — утечка…

Разница лишь в том, что наши мозги видят только «Событие» — переключатель клацнул… а Фокусный мозг видит именно «цыфру давления» в барах, в вольтах… но это все «аварийные датчики»

Так, хорошо, а что за «переключатель низкого давления» у нас и у фокусников установлен на бачке фильтра осушителя?

После долгих поисков, исследования разных холодильных установок разных фордов, в том числе на англоязычных ресурсах… я наткнулся на занимательный документ.

Это аналог нашего Ford 1 016 565

Clutch Cycling Switch…

Так это и не переключатель низкого давления ВОВСЕ!
Это Clutch Cycling Switch!
Дословно «Циклический Выключатель Сцепления».

Циклический, твою мать!

Теперь сложилась вся картина работы нашего холодильника…
И не только нашего, но и фокусоводов!
Да и во всех системах, где установлен датчик-переключатель Ford 1 016 565 или его аналог.

Как видно, этот переключатель, установленный, напомню на бачке фильтра-осушителя (или в магистрали НИЗКОГО давления для всех остальных авто)

-замкнет контакты при 44psi (

3 Бар)
-разомкнет их при 24psi(

Совмещенный переключатель (Выс+Низк), Ford 4 834 170, установленный в магистрали ВЫСОКОГО давления:
— Разомкнет контакты переключателя аварийного превышения давления при 25 и выше Бар.
— Замкнет контакты переключателя аварийно низкого давления при 0.8 Бар.

Теперь подробнее о работе системы.

1. Кондиционер выключен.

При нормальном наполнении системы фреоном и температуре воздуха около +10 (и выше) градусов цельсия…
давление в системе будет выше 3 Бар, контакт Clutch Cycling Switch(далее в тексте CCS) будет замкнут,
контакт переключателя высокого давления будет замкнут(далее ПВД), контакт переключателя аварийно низкого давления (далее ПНД) будет разомкнут.

Это нормальное состояние исправного кондиционера.
Такое состояние переключателей «собирает цепь» и позволит компрессору включиться.

2. Включаем кондиционер. (холостые обороты двигателя!)

Сигнал низкого уровня из блока управления климатической системой(не важно какой, механической или климат контроль), согласно схеме, через замкнутые контакты CCS и ПВД достигает блока управления двигателем. И он вырабатывает сигнал управления — включает муфту компрессора.

Компрессор начинает вращаться, перекачивает газ из ресивера-осушителя, магистрали низкого давления в конденсор и магистраль высокого давления.
В конденсоре начинает расти давление и температура, газ переходит в жидкую фазу — конденсируется…
При этом, давление в магистрали высокого давления, в зависимости от температуры окружающей среды держится на уровне 8-12 Бар.
В магистрали низкого давления, давление опускается до 1.8-2.5 Бар.
Этого хватает чтобы продолжительно поддерживать температуру испарителя на уровне 2-5 градусов

Это устойчивое состояние!
Производительность компрессора на ХХ не очень велика, не превышает пропускной способности расширительной трубки.
Давление на всех участках магистрали не выходит за пределы переключения (или измерения, для Фокусов)

3. Поднимаем обороты до 1500 и выше.

Компрессор значительно эффективнее перекачивает газ
В конденсоре еще больше растет давление и температура.
При этом, давление в магистрали высокого давления, в зависимости от температуры окружающей среды и оборотов двигателя растет до уровня 18-24 Бар.

В магистрали низкого давления, давление опускается до 1.6 Бар.
И… контакты CCS размыкаются…
Компрессор отключается!

Как только давление в магистрали низкого давления вырастет до 3 бар, CCS снова замкнет контакты и снова
ЭБУ включит компрессор.

Длительность цикла вкл-выкл может быть от 2с/20с работа/пауза до непрерывной работы муфты, зависит от
Температуры внешней среды, от оборотов двигателя, от скорости вращения вентилятора в салоне…

Этот ЦИКЛ и обеспечивает «Циклический Выключатель Сцепления»(муфты кондиционера)

Главное, чтобы он клацал при нужных давлениях!
Если давление переключения изменится с 1.6-3.0 Бар до, скажем 2.5-3.5 Бар, то температура на испарителе будет не около нуля а около 10-15 градусов…

Это самый важный и основной, «рабочий» датчик, от которого зависит правильность работы и производительность кондиционера!
Его нельзя замыкать, обходить или как то вмешиваться в его работу.
От него зависит температура испарителя.

Из за того что этот переключатель (CCS) всю свою жизнь обречен клацать по несколько раз в минуту, он подвержен износу… параметры уплывают…
И догадайтесь, почему после замены «забитого фильра-осушителя» вдруг, волшебным образом решается проблема?
Да потому что, в 90% случаев этот переключатель идет в комплекте с фильтром )))

Источник
