Проблемы со сканом «ELM327 OBDII 2»

Вообщем купил на «Ebay» сканер для машины «ELM327 OBDII 2». Счастлив был до усрачки. Пошёл пробовать на машине. Подсоединил, включил прогу «Torque», думал сейчас всё будет огонь и все дачтики на дисплее оживут. Но тут возникла проблема. Все подключения есть, а связи с ЭБУ нету. Что я только не делал, сцука, ЭБУ не отвечает. Пробовал и на других программах, связи с мозгами нету. Вот тут у меня возник вопрос:
Может кто знает что за фигня? Может этот скан на ваз не подходит? Но я видел на драйве как такой же скан подключали на гранду и всё работало.
Машина Ваз2113.

не дружит елм 327 с вазами.я тоже купил…потом купил мастер кит ВМ9213 и всё заработало.на гранте кан шина, поэтому и заработало.так что не мучайся, купи вот это www.masterkit.ru/main/set.php?code_id=215984 работает с вазами 100%

Блин, хренова. Просто на сколько я знаю, версия с «USB» подходит, надеялся что и «bluetooth» подойдёт.

я купил юсб версию.не видит он вазовские мозги

Ты прав, он их не видит. Точнее видит, но на Ваз 2114 начиная с 2012 года.

по моему он видит частично бош 7.9.7.а с 11 года пошел бош м 74 е-газ(электронная педаль)может и бош м 73 будет брать, не знаю.

7,9,7 он видин 100%. На несколько сообщений ниже скинул список подходящих руских машин.

Блин, хренова. Просто на сколько я знаю, версия с «USB» подходит, надеялся что и «bluetooth» подойдёт.

у меня с bluetooth и все работает
попробуй через программу ScanMaster

Он у тебя видит из-за того, что у тебя машина 2012 года и там стоят другии мозги.

у меня 2008 года машина. И от мозгов не зависит вроде!

В списке подходящих машин написано подругому.

Список автомобилей протестированных нашими специалистами адаптером ELM327 USB, ELM327 Bluetooth и ELM327 WiFi
Представленный список не конечен, поэтому если Вы не нашли в нем своего авто, не огорчайтесь, а бесплатно протеструйте наши адаптеры на Вашем авто и убедитесь в их совместимости, а мы после этого добавим Ваше авто в наш список.
Русские автомобили:
ЭБУ:
Bosch 7.9.7 — 100% диагностирует ELM327
LADA 2107 2008 ISO 14230-4 KWP (fast init, 10.4 kbaud) Бензин Россия
Lada Priora 217130 2011 ISO 14230-4 KWP (5 baud init, 10.4 kbaud) Бензин Russia
Chevrolet Niva 2007 ISO 14230-4(KWP FAST) Бензин Россия
ГАЗ 31105 с ДВС Chraysler 2,4
ГАЗ-2217 Соболь 2008 Бензин РоссияLada GRANTA 2012 Бензин Россия
ВАЗ 2105 2009 ISO 14230-4 KWP (fast init, 10.4 kbaud) Бензин Россия
ВАЗ 2110 2005 ISO 14230-4 KWP (fast init, 10.4 kbaud) Бензин Россия
ВАЗ 2114 2012 ISO 14230-4 KWP (fast init, 10.4 kbaud) Бензин Россия
ВАЗ 111740 Бензин Россия
ВАЗ Калина 2011 Бензин Россия
tagaz tager 2008 ISO 9141-2 (5 baud init, 10.4 kbaud) Бензин Россия

у меня сканматик-2.видит всё)))

))) Такую штуку хотел бы каждый, но дороговато.

elm327 не подключается к эбу

В связи с возросшим количеством некачественных адаптеров, в случае если Вы столкнулись с проблемой, что Ваш адаптер elm327 не подключается к ЭБУ автомобиля, значит скорее всего проблема в том, что Вам продали адаптер с версией 2.1 либо версией 1.5 переделанной из версии 2.1. В данных адаптерах применен другой блютуз модуль который поддерживает работу только с двумя протоколами из 6. Именно поэтому чаще всего Вы получаете соединение со смартфоном адаптера, а при попытке соединения с ЭБУ автомобиля, адаптер пишет, что эбу не отвечает. Вот небольшое видео по наглядному сравнению версия адаптеров.

Если же у Вас адаптер elm327 с честной версией 1.5 где присутствуют все 6 протоколов из 6, Вам могут помочь строки инициализации которые помогают прибору подстороиться под команды ЭБУ Вашего автомобиля.

Строки инициализации к программам Torque и HobDrive для автомобилей использующих нестандартные протоколы соединения.В настоящее время широкую популярность приобрели различные диагностические адаптеры призванные встать на помощь автомобилисту в диагностике собственного автомобиля. Наибольшую популярность имеют адаптеры серии elm327 которые поддерживают работу с большинством иномарок после 1996 года, а так же автомобилями отечественного производства. Однако на практике владельцы отдельных марок авто испытывают трудности в подключении своего автомобиля к диагностической программе которая отказывается связываться с электронным блоком управления автомобиля. Наиболее распространенной на данный момент является программа Torque, так к примеру при подключении данной программы автомобилей японского рынка выпущенных для внутреннего использования и не имеющих полноценной поддержки OBD2 стандарта пользователь сталкивается с тем, что программа не может соединиться с ЭБУ. В подобных случаях когда Ваш автомобиль имеет специфический блок работать с которым та или иная программа отказывается, Вам может придти на помощь ручная прописка строки инициализации для программы.

Для каждой марки автомобиля используется своя строка инициализации, в данной статье мы приведем наиболее распространенные строки инициализации:
— Toyota JDM Nadia/Harrier
ATIB96 \ nATIIA13 \ nATSH8213F1 \ nATSPA5 \ nATSW00
— Toyota JDM 10400baud
ATIB10 \ nATIIA13 \ nATSH8013F1 \ nATSPA4 \ nATSW00
— Toyota JDM CAN mode21
ATSP6 \ nATAL \ nATSH7E0 \ nATCRA7E8 \ nATST32 \ nATSW00
— Toyota GT86
ATSP6 \ nATAL \ nATSH7E0
— Toyota JDM ISO9141
ATSP3 \ nATAL \ nATIIA33 \ nATIB10 \ nATSH686AF1 \ nATST32 \ nATSW00
— Toyota JDM Common
ATIB96 \ nATIIA13 \ nATSH8113F1 \ nATSPA4 \ nATSW00
— Toyota Celica
ZZT230 ATIB 96 \n ATIIA 13 \n ATSH8113F1 \n ATSP A4 \n ATSW00
— Toyota Vitz
01.2002 ATSH8213F1 \n ATIB96 \n ATIIA13
— Fiat Pre-OBD
ATSH 8110F1
— Nissan Custom
ATSP5 \nATAL \nATIB10 \nATSH8110FC \nATST32 \nATSW00
— Mitsubishi MUT
ATSP0 \nATAL \nATIB10\n
— Tiggo Delphi MT20U
ATSP5 \nATAL \nATIB10 \nATSH8111F1 \nATST32 \nATSW00
— Delphi MR240
ATSP5 \nATAL \nATSH8111F1 \nATWM8111F13E
— Siemens ACR167 KWP
ATSP5 \nATAL \nATSH8111F1 \n81\n
— Sirius D42
ATSP5 \nATAL \nATIB10 \nATSH8211f1 \nATST32 \nATSW00 \nATFI
— ВАЗ Январь
ATSP5 \nATAL \nATIB10 \nATSH8110F1 \nATST32 \nATSW00
— ВАЗ Bosch MP7
ATSP5 \nATAL \nATIB10 \nATSH8111F1 \nATST32 \nATSW00 \nATFI
— ВАЗ Bosch 7.9.7
ATFI \nATAL\n
— УАЗ ME17.9.7
ATSP5 \nATAL \nATSH8110F1 \nATFI
— Opel KWP2000
ATSP5 \nATAL
— Japan Domestic Market Nissan
ATSP5 \nATAL \nATIB10 \nATSH8110FC \nATST32 \nATSW00
— Japan Domestic Market Nadia / Harrier
ATIB10 \nATIIA13 \nATSH8013F1 \nATSPA4 \nA TSW00
— Январь 5.1.1
ATSP5 \nATIB10 \nATSH8110F1 \nATST10 \nATSW00
— Январь 7.2 Евро 2
atal \natsp5 \natib10 \natsh8110f1 \natst32 \natsw00 \natfi
— ВАЗ Ителма/Автэл М73 Е3
ATSP5 \nATAL \nATSH8110F1 \nATSW00
— УАЗ Патриот Bosch m17.9.7
ATZ \nATSP5 \nATIB10 \nATSH8110F1 \nATSW00
— SsangYong 2.3 MSE бензин (Kyron, Rexton, Action, Musso, Korando)
atsp5 \natib10 \natsh8101f3 \natst32 \natsw00
— BYD F3
ATSP5 \nATSH8111F1 \nATSW00
— Тойота Passo KGC1 (1KR-FE)
atsp5 \natsh8110f0 \natfi
— Тойота Сиента по ABS
atsp4 \natal \natib96 \natiia29 \natsh8129f1 \natst32 \natsw00
— ABS Lifan солано (wanxiang)
ATSP5 \nATSH8128F1 \nATWM8028F1021080 \nATFI
— OPEL Simtec 56.5
ATSP5 /nATSH8111F1 /nATSW00
— GREATWALL Delphi MT20U2_EOBD
atal \natib10 \natsp5 \natsh8111f1 \natst10 \natsw00

нет подключения к ЭБУ. или почему телефон не может подключиться к OBD2

Привет тот кто читает этот пост, если ты нашел эту статью значит у тебя такая же проблема как была у меня или ты просто наткнулся на нее лазя беЗ толку по сайту)
Итак.
Последние две недели я пытался подключиться к ЭБУ своего авто через блютуЗЗЗ, перепробовал как минимум 5 программ которые показывали мне так называемый >
А именно писала:
1.нет подключения к ЭБУ
2.CONNECTION TO ECU. can the adapter talk OK to the vehicle ECU? NO
(мать его, вроде без ошибок написал)))
Естественно я огорчился и начал рыть просторы интернета в поисках ответов и решения этой задачи.
*Начал с предохранителя который находится в салоне авто. Часто он написан на крышке как OBD.(это если при установке OBD в гнездо не загорается лампочка на нем)
*На OBD должно подаваться напряжение в 14…Вольт или 12 Вольт если он просто вставлен в гнездо.(интересно, а может посадить аккум за неделю две?)
Лампочка у меня горела, телефон обд видел, но связаться с ЭБУ не мог.
полазив по интернету я узнал что нужно вводить код в приложение через которое будем диагностировать свой авто. Самый часты геморрой с этим кодом с ALLEX/RUNX/FILDER да и все что пахнет 120 короллой)
Так же прошу заметить! Бывают версий OBD 1.5 и 2.1! Не надо думать что 2.1 лучше! Неееееееееет! Не сможете вы подключить машину 2003 (допустим) года версии 2.1! НЕТ! Nein! No! У меня версия 1.5!
2.1 версия вышла в 14 году! Может свежие машины и подключит, но машину которой больше 10 лет врятли.
Так же какие то HONDA CR-W тоже не могут подключиться и выдает тоже такие проблемы.
Пытаемся подключиться с помощью настройки профиля и ВВОДА кода машины.(Torque PRO приложение которое я использую)
ВНИМАНИЕ! В ПРИЛОЖЕНИЕ TORQUE LITE РАБОТАТЬ НЕ БУДЕТ! или покупаем платное в PLAY МАРКЕТЕ или скачиваем бесплатно по ссылке которой я вам скажу)))
4pda.ru/forum/index.php?showtopic=193433 ссылка для скачивания программы)
Качаем, устанавливаем, ВАХ))) ставим галочку что разрешаете установку приложения с посторонних сайтов. ВИРУСОВ НЕТ, Я ПРОВЕРИЛ DR.WEBом!
открываем приложение и сразу заходим в настройку профиля.
настраиваем все что знаете про свой машину и доходим до самого конца и видим надпись. SHOW ADWANCED SETTING-жмем на нее и видим новые заголовки и поля которые вы видите на фото ниже.

Для ленивых кому лень переписывать)
Предпочитаемый OBD протокол:
ISO 14230-4 (5b init, 10.4k baud)
Строка инициализации:
atsp4\natiia13\natib96\natsh8113f1\natsw00\natat2
копируйте, вставляйте, сохраняйте.
У вас другой двигатель или вообще авто, то у вас другие параметры и коды.
про параметры пока не нашел, а вот коды

Toyota Nadia/Harrier
ATIB96\nATIIA13\nATSH8213F1\nATSPA5\nATSW00
Toyota ISO9141
ATSP3\nATAL\nATIIA33\nATIB10\nATSH686AF1\nATST32\nATSW00
Toyota Common
ATIB96\nATIIA13\nATSH8113F1\nATSPA4\nATSW00
Toyota 10400baud
ATIB10\nATIIA13\nATSH8013F1\nATSPA4\nATSW00
Toyota CAN mode21
ATSP6\nATAL\nATSH7E0\nATCRA7E8\nATST32\nATSW00
Toyota GT86
ATSP6\nATAL\nATSH7E0
Fiat Pre-OBD
ATSH 8110F1
Nissan Custom
ATSP5\nATAL\nATIB10\nATSH8110FC\nATST32\nATSW00
Mitsubishi MUT
ATSP0\nATAL\nATIB10\n
Tiggo Delphi MT20U
ATSP5\nATAL\nATIB10\nATSH8111F1\nATST32\nATSW00
Delphi MR240
ATSP5\nATAL\nATSH8111F1\nATWM8111F13E
ВАЗ Январь
ATSP5\nATAL\nATIB10\nATSH8110F1\nATST32\nATSW00
ВАЗ Bosch MP7
ATSP5\nATAL\nATIB10\nATSH8111F1\nATST32\nATSW00\nATFI
ВАЗ Bosch 797
ATFI\nATAL\n
Siemens ACR167 KWP
ATSP5\nATAL\nATSH8111F1\n81\n
Sirius D42
ATSP5\nATAL\nATIB10\nATSH8211f1\nATST32\nATSW00\nATFI
УАЗ 1797
ATSP5\nATAL\nATSH8110F1\nATFI
Opel KWP2000
ATSP5\nATAL
Toyota Celica ZZT230
ATIB 96 \n ATIIA 13 \n ATSH8113F1 \n ATSP A4 \n ATSW00
Toyota Vitz 01.2002
ATSH8213F1 \n ATIB96 \n ATIIA13
Japan Domestic Market Nissan
ATSP5\nATAL\nATIB10\nATSH8110FC\nATST32\nATSW00
Japan Domestic Market Nadia/Harrier
ATIB10\nATIIA13\nATSH8013F1\nATSPA4\nA TSW00
По отдельным моделям:
-Allex 2002, 1nz-fe 4WD
atspa4\natib96\natiia13\natsh8113f1\natst32\natsw00
-Altezza 2002 3s-ge AS
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
-Caldina 1998
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Caldina 2003 1zz-fe
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Caldina Gt- Four( 2004 model)
Protocol: ISO 14230-4(5b init, 10.4k baud),
ATIB96\nATIIA13\nATSH8113F1\nATSPA4\nATSW00
-Camry 2001
ATSP6\n ATAL\n ATSH7E0\n ATCRA7E8\n ATST32\n ATSW00
-Carina 2000, 5A-FE
atsp4\natiia13\natib96\natsh8113f1\natsw00\natat2
-Celica ZZT230
ATIB 96\n ATIIA 13\n ATSH8113F1\n ATSP A4\n ATSW00
-Corolla 2000, 1zz
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Corolla spacio 2002
ATSH8213F1\n ATIB96\n ATIIA13
ISO 14230-4 (5b init, 10.4k baud)
-Crown Estate Authlete V 2001, 1JZ-GTE
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Fielder 2005
ATIB96\nATIIA13\nATSH8113F1\nATAL
-GT86
ATSP6\nATAL\nATSH7E0
-Highlander 2005 JDM
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
-Ist 2003
AIB 96\n ATIIA 13\n ATSH8113F1\n ATSP A4\n ATSW00
-Isis G-U selection 2005
ATIB 96\n ATIIA 13\n ATSH8113F1\n ATSP A4\n ATSW00
ATIB96\n ATIIA13\n ATSH8113F1\n ATSP4\n ATSW00\n ATAT2\n ATAL
-MarkII 1999
ATIB 96\n ATIIA13\n ATSH8213F1\n ATSPA5\n ATSW00
-MarkII 2001
ATSP4\n ATIB96\n ATIIA13\n ATSH8213F0\n
-Nadia/Harrier
ATIB96\nATIIA13\nATSH8213F1\nATSPA5\nATSW00
-Noah SR50 1999
ATIB96\n ATIIA13\n ATSH8113F1\n ATSP A4\n ATSW00
-Opa 2002, 1zz, 1,8
ATIB96\nATIIA13\nATSH8113F1\nATSP4\nATSW00
-Passo 2008,2009
ATSP6\n ATAL\n ATSH7E0\n ATCRA7E8\n ATST32\n ATSW00
-RAV4 2001 JDM
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
-Sequoia 2002
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00
-Sienta 1NZ-FE
atsp4\n atal\n atib96\n atiia29\n atsh8129f1\n atst32\n atsw00
-Succeed 2006, 1NZ
ATSP4\n ATIB96\n ATSH8113F1\n ATST32\n ATSW00
-Vista Ardeo 1998
ISO 9141-2
ATIB96\n ATIIA13\n ATSH8113F1\n ATSPA4\n ATSW00
-Vitz 01.2002
ATSH8213F1\n ATIB96\n ATIIA13,
OBD2 protocol ISO 14230-4 (5b init, 10.4k baud)
-Wish 2006
ATIB96\n ATIIA13\n ATSH8213F1\n ATSPA5\n ATSW00
-Yaris 1999
ATSP3\n ATAL\n ATIIA33\n ATIB10\n ATSH686AF1\n ATST32\n ATSW00

Надеюсь эта статья поможет тебе, и ты решил свою проблему. Ведь чтоб написать эту статью я потратил недели в поисках вопросов, облазил сотню сайтов, перечитал столько же постов и почти два часа писанины этого поста) Так что давайте задобрим этого молодого парнишку лайком)

Не работают PyClip, ECU Tweaker и Car Scanner. Откуда «растут ноги»…

Доброго времени суток всем читателям и участникам сообщества машин и людей Drive2!
Как понятно из названия, речь идёт о проблеме, которая касается Степанов, можно сказать, косвенно. Большинство наших одноклубников наверняка знают, а некоторые и используют приложения: PyClip, ECU Tweaker, Car Scanner. Я данные приложения тоже использовал, всё до последнего времени было нормально, и тут «на тебе»…7
Не много истории…

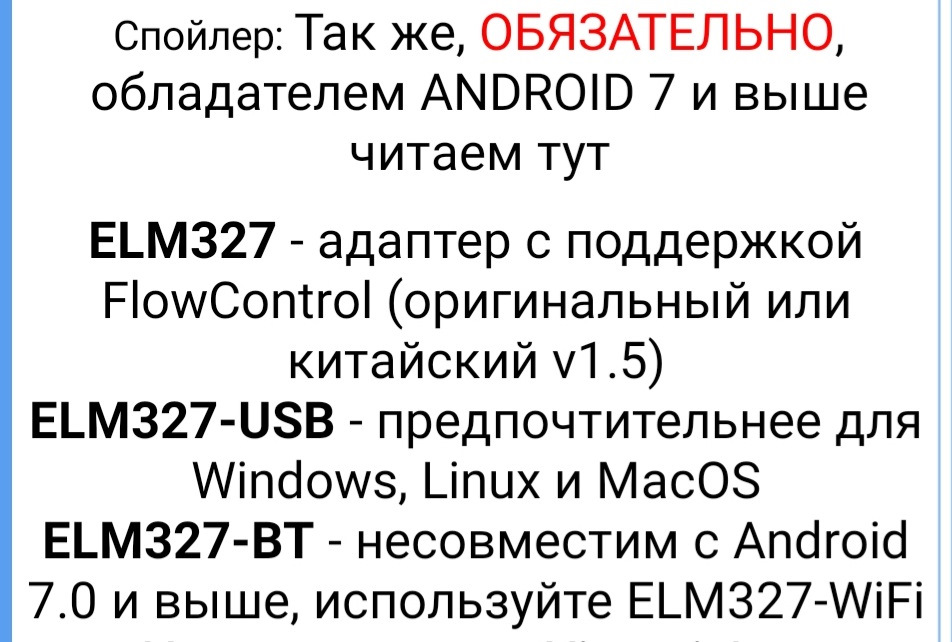

В прошлом году сменил свой старенький, но ещё рабочий смартфон. Приложения со старого смартфона перенёс на новый, проверил всё работает. «Работает и ладно», закрыл и забыл. А тут месяца два назад напарник на работе сменил свой Nissan Cube 2010 года на Renault Sandero Stepway 2017 года. Ну поменял, это дело первое, не видно днём приборную панель — это известная «проблема», плюс автоматический «задний» дворник — тоже всё известно… Попросил ему «рихтануть» эти позиции, т.к. он знал, что у себя я это уже сделал. Не проблема — ЕLM327 в карман, и ходу на парковку. Подключил адаптер в гнездо, запускаю PyClip, и тут «привет»… Fake ELM. (Скрин не сделал)
Ну зная «со словарями» английский язык, понимаю «фейковый» адаптер — откуда же иму взяться, естественно с Aliexpress… Но он ведь работал, всегда пользовался только сам, в чём же дело? Версия PyClip 3.7, скачал на 4PDA, открываю форум и читаю, признаюсь ранее это я «не читал»:

Ну, думаю: деваться некуда, придётся покупать новый адаптер ELM327 Wi-Fi. Обратился к проверенному продавцу с Aliexpress с «приметным» именем KINGBOLEN Store (дважды заказывал у него ELM327 Bluetooth и ELM327 USB на правильном чипе PIC18… версии 1.5). Если первым пользовался «время от времени», то второй брал знакомому и им пользуется он до сих пор. Заказал адаптер 14.07, тогда прогноз доставки был 02.08, по факту посылка доставлена 26.07. Описывать тут особо нечего: стандартная для Aliexpress мягкая yпаковка с диагностическим адаптером и mini — CD, видимо с программами…

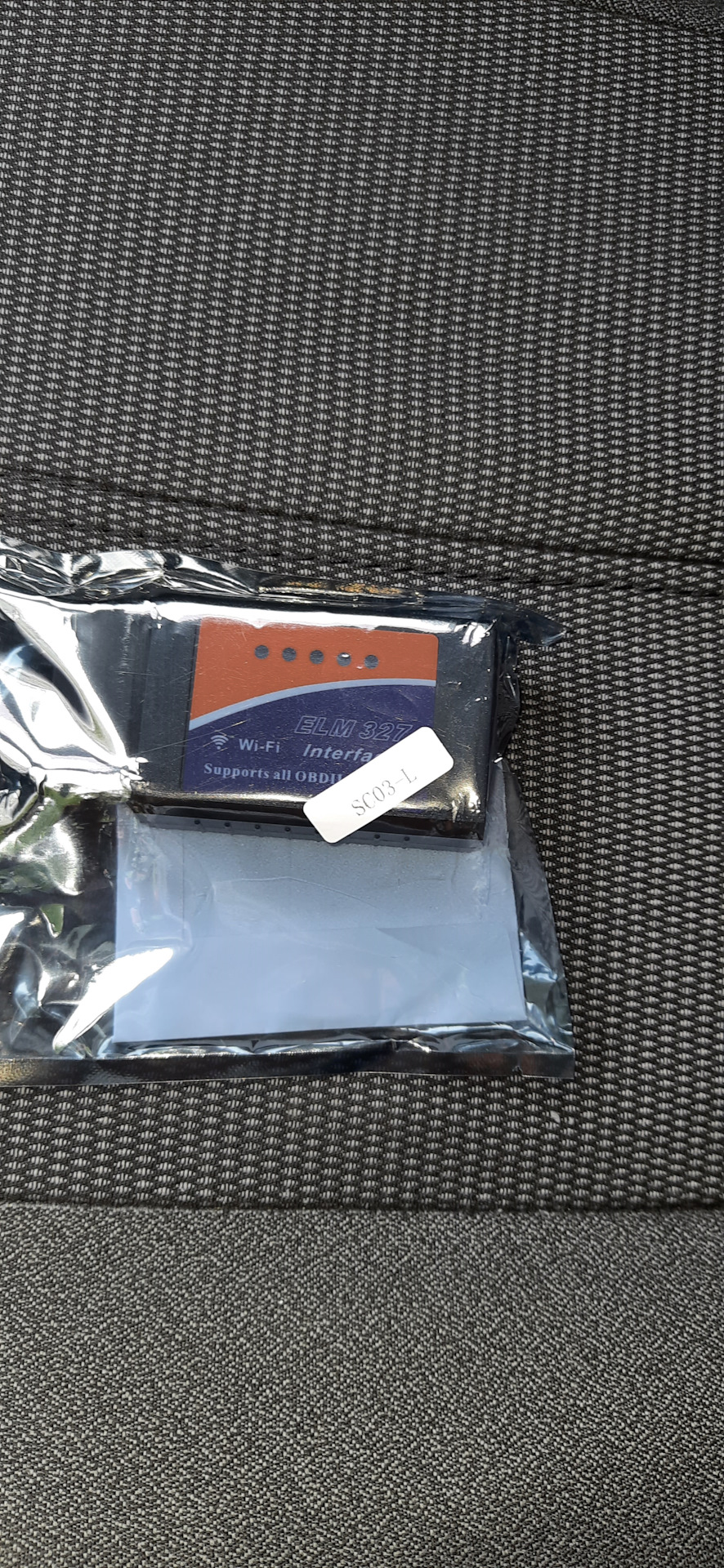

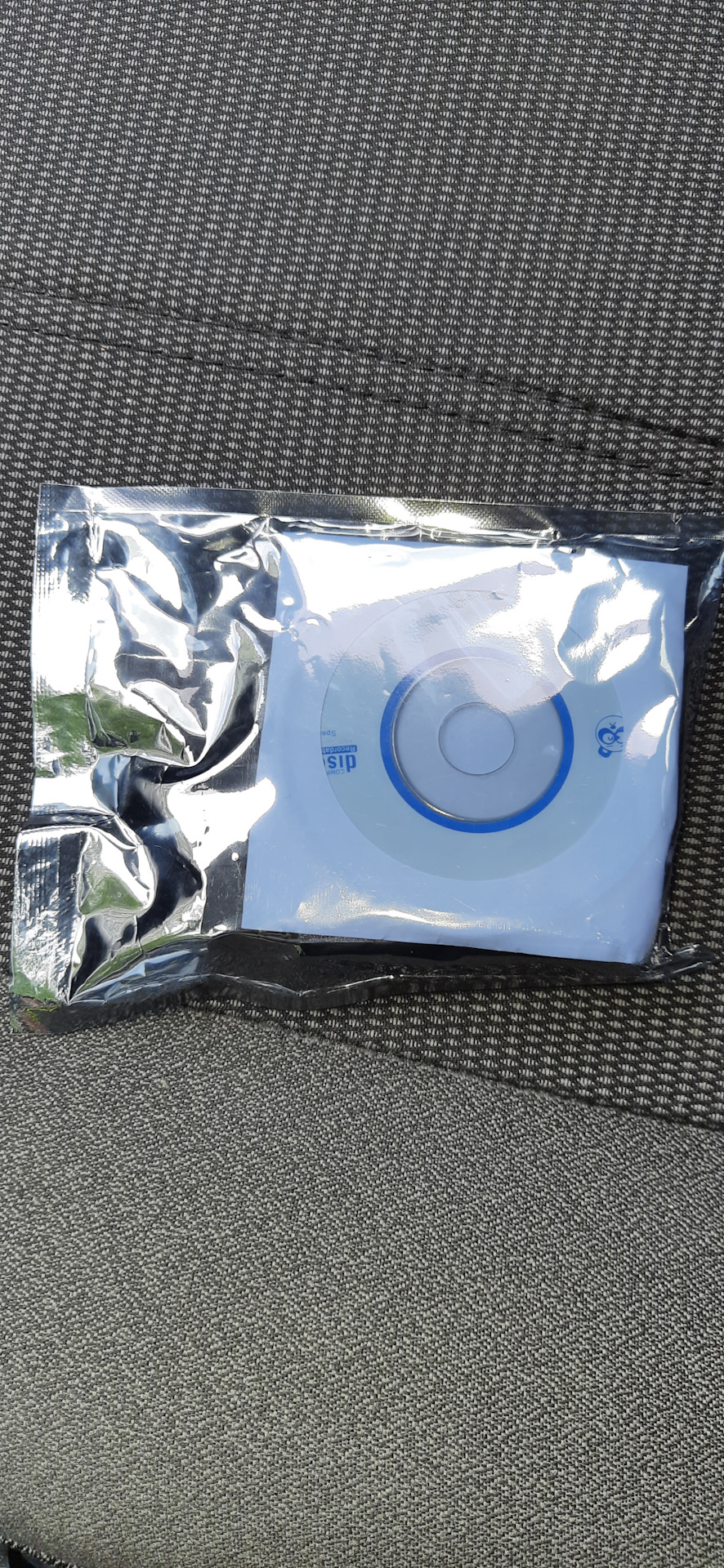

Получил посылку, распоковал её, взял адаптер и пошёл к Степану. Подключаю, беру смартфон, открываю ELM327 Identifier и … первый «номер» — отказ «проверки» адаптера приложением. Первая мысль — «кривой» адаптер, аккуратно вскрываю его — нет чип нормальный. В чем же дело? PyClip «подключаться» отказывается (Fake ELM), запускаю ECU Tweaker и вижу что соединение есть, но «неустойчивое». Это новость…
Благо, что старый Samsung Galaxy J5 не сдал скупщикам, достал его, зарядил и опять к Степану.

Не подключается адаптер ЕЛМ327 к ЭБУ: причины и инструкция по устранению проблемы

Если адаптер ELM327 не подключается к ЭБУ (электронному блоку управления) или модуль резко перестал определять устройство, нужно убедиться в качественном контакте. Если смартфон или другой прибор не может подключиться в результате программной или механической неисправности адаптера, то устройство придется менять.

Почему ELM327 не подключается к ЭБУ?

Для каких автомобилей подходит ELM327?

Какой программой пользоваться для подключения через адаптер ELM327?

Что делать, чтобы ELM327 соединился с ЭБУ?

Что делать, если подключиться не удается?

Как решить проблему с драйверами ELM 327 USB?

Как устранить проблему плохого соединения ELM 327 Bluetooth?

Особенности настроек для работы с программой Torquе по Bluetooth

Сколько стоит ELM 327?

Видео: какую версию адаптера выбрать?

Почему ELM327 не подключается к ЭБУ?

Основные причины, по которым пользователю не удается установить связь автосканера ELM327 Bluetooth Mini с авто (OBD2):

Для каких автомобилей подходит ELM327?

Работа автомобильных адаптеров ЕМЛ327 ЮСБ возможна на определенных моделях машин:

Какой программой пользоваться для подключения через адаптер ELM327?

Для подключения через адаптер ELM327 можно устанавливать такие программы:

Что делать, чтобы ELM327 соединился с ЭБУ?

При такой проблеме первое, что нужно сделать — попробовать подсоединить гаджет к соответствующему разъему, расположенному в автомобиле.

Алгоритм действий, в соответствии с инструкцией, при этом будет таков:

Что делать, если подключиться не удается?

Действия по устранению проблемы:

Видео: устранение проблемы по подключению адаптера

Игорь Белов в своем видеоролике рассказал о причинах, а также о том, как устранить проблему подключения с беспроводным адаптером.

Как решить проблему с драйверами ELM 327 USB?

Руководство по решению проблемы:

Как устранить проблему плохого соединения ELM 327 Bluetooth?

Действия по устранению ошибки:

Видео: как устранить проблему невозможности подключения?

Андрей Канаев в своем видеоролике подробно рассказал о причинах, по которым адаптер не соединяется с блоком управления и сообщил, как действовать при такой проблеме.

Особенности настроек для работы с программой Torquе по Bluetooth

Подробнее о том, как самостоятельно пользоваться утилитой для диагностики:

Сколько стоит ELM 327?

Купить адаптеры ЕЛМ327 можно по таким ценам:

Видео: какую версию адаптера выбрать?

Канал «Avto-Blogger» снял видеоролик, в котором автор дал рекомендации по выбору версии беспроводного адаптера EML327 — 1,5 либо 2,1.

ELM327 не коннектится к мозгам. (тема для себя, что бы не искать потом где то в инете.)

Иногда при попытке диагностики автомобилей с помощью сканеров на базе ELM327 и программы для диагностики TORQUE возникает проблема следующего характера: адаптер установлен в диагностический разъем, смартфон/планшет без проблем подключается к сканеру, но вот подключения к ЭБУ двигателя получить не удается. Часто такое происходит с автомобилями японского производства старше 2000 года, праворульными авто или автомобилями российского производства. Эта проблема связана с тем, что данные автомобили имеют нестандартный протокол для диагностики OBD2. Не редко, эту проблему можно исправить, прописав нужную строку инициализации в диагностической программе для Android OS — Torque PRO. Сделать это можно в разделе Настройки — Профиль авто — Строка пользовательской конфигурации.

Cтроки инициализации в программе Torque PRO для смартфонов и планшетов на базе Android.
Строки инициализации в программе Torque PRO

Список строк инициализации:

Toyota JDM Nadia/Harrier:
ATIB96 ATIIA13 ATSH8213F1 ATSPA5 ATSW00
Toyota JDM ISO9141:
ATSP3 ATAL ATIIA33 ATIB10 ATSH686AF1 ATST32 ATSW00
Toyota JDM Common:
ATIB96 ATIIA13 ATSH8113F1 ATSPA4 ATSW00
Toyota JDM 10400baud:
ATIB10 ATIIA13 ATSH8013F1 ATSPA4 ATSW00
Toyota JDM CAN mode21:
ATSP6 ATAL ATSH7E0 ATCRA7E8 ATST32 ATSW00
Toyota GT86:
ATSP6 ATAL ATSH7E0
Fiat Pre-OBD:
ATSH 8110F1
Nissan Custom:
ATSP5 ATAL ATIB10 ATSH8110FC ATST32 ATSW00
Mitsubishi MUT:
ATSP0 ATAL ATIB10
Tiggo Delphi MT20U:
ATSP5 ATAL ATIB10 ATSH8111F1 ATST32 ATSW00
Delphi MR240:
ATSP5 ATAL ATSH8111F1 ATWM8111F13E
ВАЗ Январь:
ATSP5 ATAL ATIB10 ATSH8110F1 ATST32 ATSW00
ВАЗ Bosch MP7:
ATSP5 ATAL ATIB10 ATSH8111F1 ATST32 ATSW00 ATFI
ВАЗ Bosch 797:
ATFI ATAL
Siemens ACR167 KWP:
ATSP5 ATAL ATSH8111F1 81
Sirius D42:
ATSP5 ATAL ATIB10 ATSH8211f1 ATST32 ATSW00 ATFI
УАЗ 1797:
ATSP5 ATAL ATSH8110F1 ATFI
Opel KWP2000:
ATSP5 ATAL
Toyota Celica:
ZZT230 ATIB 96 ATIIA 13 ATSH8113F1 ATSP A4 ATSW00
Toyota Vitz:
01.2002 ATSH8213F1 ATIB96 ATIIA13
Japan Domestic Market Nissan:
ATSP5 ATAL ATIB10 ATSH8110FC ATST32 ATSW00
Japan Domestic Market Nadia/Harrier:
ATIB10 ATIIA13 ATSH8013F1 ATSPA4 A TSW00

Проблема — ELM327 не видит ЭБУ

Я уже замучился, зимой через раз работало — сейчас нет.
К адаптеру OBDII ELM327 Torque 1.8.49 через Bluetooth подключается, но к машине — нет. В состоянии адаптера считывает 6 ошибок( Пытался разные настройки ОБД применять, в основном с быстрым подключением и расчетами МПГ.

Кто с таким сталкивался, помогите пожалуйста.

Hyundai Accent 2008, двигатель бензиновый 1.4 л., 97 л. с., передний привод, автоматическая коробка передач — другое

Машины в продаже

Hyundai Accent, 2005

Hyundai Accent, 2005

Hyundai Accent, 2008

Hyundai Accent, 2005

Комментарии 32

У меня тоже все подключалось норм через прогу кар сканер из плеймаркета но сейчас почему-то пишет нет соединение с эбу хз на акцентах видать такая проблема но втыкаю в любую другую машину все прекрасно работает! Зато скан матик работает без проблем!

Ктовкурсе как сделать полный сброс самого адаптера?

Раньше подключался к эбу теперь перестал подскажите пожалуйста что делать?

Без понятия. Я после того забил на елм

Раньше подключался к эбу теперь перестал подскажите пожалуйста что делать?

у меня тоже самое было купил новый адаптер — с ним все заработало, может на старом прошивка слетела

у кого не подключается и версия 1.5 пробуйте строки инициализации подбирать отсюда xn--327-qdd4ag.xn--p1ai/e…ne-podkljuchaetsja-k-jebu

пробовал, не получалось. За ссылку спасибо 🙂

Хм… то есть он работал, а сейчас перестал?
Попробуй перезагрузить адаптер через терминал, команда ATZ, потом попробуй ATDP — команда определения протокола.
У меня цепляется всегда, были такие косяки, когда протокол Тора не совпадал с тем, что выбрал ELM.
Но правда всё равно он мало что показывает.

Ого))) У меня он очень проблематично работал. Когда купил — он не хотел подключался одно время к ЭБУ, потом начал работать. Сейчас опять траблы с ним.
Сейчас попробую погуглить, если не сложно — вкратце опиши как за чем. Спасибо!)

Значить, на телефон скинуть прогу-терминал. У меня есть ELMBasic и iAELM (этот для старых телефонов).
Тор не запускай. Включай терминал, подключайся к адаптеру.
Далее, в терминале:
ATZ — перезагрузка и сброс настроек адаптера, заодно узнаешь версию адаптера. Самая лучшая 1,5
Потом ATDP- команда определения протокола подключения, если я не путаю ничего. В ответ должно прийти что-то вроде 15765-4 can, точно не помню. В общем наш протокол.
Далее можно уже ничего у адаптера не запрашивать ибо не надо.
В торе создай профиль машины, думаю, что он есть, там установи протокол тот, что выдал терминал. Дальше всё вроде бы должно заработать.
У меня вообще после этих манипуляций подключение идёт сразу и без лишних вопросов.
Тут есть ещё одна тонкость — адаптер должен быть первым устройством блютус с которым конектится телефон, и желательно, единственным. вроде как из-за этого часто были проблемы подключения. у меня — не было, так как телефон достал специально для адаптера.

Огромное спасибо — попробую в обед! Грешил я тоже на блютуз, сделал сопряженным только ОБД — не помогло. Пробовал плагин Хюндаевский, добавил ПИДы с Верны — тоже не помагало.

А можно ссылки на верновские пиды? а то у меня работает только температура и обороты, и скорость, но это не нужно)

Advanced LT for Hyundai ищи на Google Play, в настройках плагина выберешь нужную модель, потом она появится в заготовках ПИДов.)
Только что проверял, команды показали версию 2.1, протокол ISO 15765-4 (CAN 11/500). Создал профиль с таким протоколом и указал ОБД сканер- не видит все равно( Может проблема в том, что версия не 1.5?

да, скорее всего дело именно в версии адаптера. Нужно искать 1.5

Нет подключения к эбу elm327 через блютуз

Если адаптер ELM327 не подключается к ЭБУ (электронному блоку управления) или модуль резко перестал определять устройство, нужно убедиться в качественном контакте. Если смартфон или другой прибор не может подключиться в результате программной или механической неисправности адаптера, то устройство придется менять.

Почему ELM327 не подключается к ЭБУ?

Для каких автомобилей подходит ELM327?

Какой программой пользоваться для подключения через адаптер ELM327?

Что делать, чтобы ELM327 соединился с ЭБУ?

Что делать, если подключиться не удается?

Как решить проблему с драйверами ELM 327 USB?

Как устранить проблему плохого соединения ELM 327 Bluetooth?

Особенности настроек для работы с программой Torquе по Bluetooth

Сколько стоит ELM 327?

Видео: какую версию адаптера выбрать?

Комментарии и Отзывы

Почему ELM327 не подключается к ЭБУ?

Основные причины, по которым пользователю не удается установить связь автосканера ELM327 Bluetooth Mini с авто (OBD2):

Работа автомобильных адаптеров ЕМЛ327 ЮСБ возможна на определенных моделях машин:

Какой программой пользоваться для подключения через адаптер ELM327?

Для подключения через адаптер ELM327 можно устанавливать такие программы:

Что делать, чтобы ELM327 соединился с ЭБУ?

При такой проблеме первое, что нужно сделать — попробовать подсоединить гаджет к соответствующему разъему, расположенному в автомобиле.

Алгоритм действий, в соответствии с инструкцией, при этом будет таков:

Что делать, если подключиться не удается?

Действия по устранению проблемы:

Видео: устранение проблемы по подключению адаптера

Игорь Белов в своем видеоролике рассказал о причинах, а также о том, как устранить проблему подключения с беспроводным адаптером.

Как решить проблему с драйверами ELM 327 USB?

Руководство по решению проблемы:

Как устранить проблему плохого соединения ELM 327 Bluetooth?

Действия по устранению ошибки:

Видео: как устранить проблему невозможности подключения?

Андрей Канаев в своем видеоролике подробно рассказал о причинах, по которым адаптер не соединяется с блоком управления и сообщил, как действовать при такой проблеме.

Особенности настроек для работы с программой Torquе по Bluetooth

Подробнее о том, как самостоятельно пользоваться утилитой для диагностики:

Купить адаптеры ЕЛМ327 можно по таким ценам:

Видео: какую версию адаптера выбрать?

Канал «Avto-Blogger» снял видеоролик, в котором автор дал рекомендации по выбору версии беспроводного адаптера EML327 — 1,5 либо 2,1.

В случаях, когда устройство OBD2 не соединяется с ЭБУ это происходит, это не значит, что транспортное средство не поддерживается.

Обычно программное обеспечение поставляется настроенным для тестирования протоколов подключения автоматически и всегда в одном и том же порядке.

Это может привести к тому, что приложение может остаться в замкнутом контуре пытаясь подключиться с помощью неверного протокола. В большинстве случаев, это происходит именно так, мы увидим датчики без показаний на приборной панели.

— Это не решение, которое работает в 100% случаев, потому что может случиться так, что на самом деле автомобиль и приложение не совместимы, тем не менее, попробовав мы ничего не теряем. Первое, необходимо знать, какой протокол подключения OBD2 подходит для Вашего автомобиля. Мы можем это легко узнать, выполнив поиск в интернете, набрав в поисковую строку модель и год своего авто с вопросом “ Какой протокол”.

После мы должны будем правильно настроить протокол в программе, изменив его на нужный нам протокол. Если с указанием вручную соответствующего протокола нам не удалось соединиться с ЭБУ мы можем сказать наверняка, что такое приложение и устройство OBD2 не совместимы.

Недавно, на канале Youtube, девушка освещала эту проблему с «BMW 316i 105cv 1.9 куб. см 1999 год» и с помощью программы Torque. В ответ он заработал полностью, ответ был в:

Тест, войдя в «Профиль транспортного средства» меню – настройки — скролим вниз — переключаем режим с протокола «авто» на «ISO 14230-4 (fast init, 10.4 кбит)».

Диагностика работы транспортного средства является важным процессом, ведь именно с ее помощью можно узнать, в работе каких узлов автомобиля имеются проблемы. Одним из устройств для диагностики авто является адаптер. По каким причинам ELM327 Bluetooth не подключается к ЭБУ и что делать в таких случаях? Об этом мы расскажем ниже.

Почему адаптер отказывается подключаться к ЭБУ авто?

Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

Диагностика автомобиля с помощью телефона

В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.

Итак, по каким причинам устройство отказывается подключаться к блоку:

Как решить проблему самостоятельно?

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Как известно, адаптеры этого типа позволяют осуществлять подключение к блока управления в большинстве транспортных средств зарубежного производства, выпущенных после 1996 года. Итак, как же решить проблему своими силами?

Для начала следует правильно осуществить подключение адаптера:

Строки инициализации для гаджета Информация для разных автомобилей, которые нужно добавить в память

Видео «Обзор и тестирование диагностического гаджета ELM327»

Подробная информация о девайсе ELM327 приведена на видео ниже (автор видео — S KITAYA).

ТЕСТЫ/ОПЫТЫ. Попытка соединить адаптер ELM327 Bluetooth c ЭБУ Январь 7.2 K-линия.

Привет читатель моего блога!)

Мной был приобретен адаптер для диагностики авто именуемый ELM327 OBD2 с Bluetooth интерфейсом.

Выглядит сие чудо следующим образом:

В комплект входи:
Собственно сам адаптер.
Диск с программным обеспечением, на котором программа для PC и для ОС Android.

Т.к. на моем ноутбуке отсутствует блюз, пришлось брать в руки планшет, естественно с ОС Android, и качать на него проги для диагностики.

Программы качал с плей маркета, он же гугл плей(play.google.com/)

и наконец еще одна программа, о которой узнал от Yurasus

№5. ELM-VAZ-1.4 «ссылка на файлообменник, скачиваете на свой страх и риск»

После многих испытаний толку не было, никакой связи с ЭБУ не было, пока не скачал программу ELM-VAZ-1.4.

________________________________________________________________
Отступление
У меня есть адаптер VAG-COM, который прекрасно работает с ЭБУ на отечественном автопроме, но суть не в этом. Весь смысл был исключительно в попытке соединится с ЭБУ именно адаптером ELM327.
Если кому интересно, то вот ссылка на функционал адаптера функционал адаптера VAG-COM. ЭБУ Январь 7.2
Так же у меня имеется еще один адаптер ELM327, но уже с USB интерфейсом, собственно изначально пытался и им подключится к ЭБУ Январь 7.2, но так и не получилось.
Адаптер ELM327 USB
________________________________________________________________

Едем дальше.
В ходе попыток соединится с помощью блютуза, был ряд проблем, начиная с того что адаптер совсем не обнаруживался, заканчивая тем, что терялось соединение.

Далее использовал программу Torque Lite (OBD2 & Car), скажу честно, та еще абра-кадабра. Половина на русском, половина на английском.

Но программа все время поддерживала соединение, но толку не было, данные получить не удалось.

Следом за ней улетела в трубу и программа под названием №1. ScanMaster Lite, то она адаптер находит, вроде подключается, но в конечном итоге выдает, что адаптер не найден… Хмм, ну ок.

И наконец дошла очередь до последней программы, звать которую ELM-VAZ-1.4.
Программа наипростейшая, ничего сложного нет.

Собственно вот ее основное меню

1) Кнопка подключить/отключить.
2) Кнопка чтения ошибок.
3) Кнопка с данными некоторых датчиков.

Пробежимся немного по параметрам датчиков.
Как будет видно на скриншотах, программа не во весь экран.

Можно глянуть температуру охлаждающей жидкости

Положение дроссельной заслонки

Длительность импульса впрыска

Напряжение на ДМРВ(не стал бы верить)

Таж же расход топлива на ХХ

И есть еще пару параметров, но увы не сделал скрины.

Что касаемо ошибок, читать то будет?! — БУДЕТ.

Ах да, из нескольких попыток тестов, почему то постоянно терялось соединение с адаптером, ошибка следующая «java.io.IOException: Transport endpoint is not connected»
С чем связано я так и не понял.

Вот такие пироги 🙂 Все таки соединить адаптер работающий по протоколам КАН-ШИНЫ с K-линией удалось. Но как можно видеть функционал не очень большой, но главное то, что ошибки читать получится.

Какой адаптер использовать, решать вам, я лишь поделился информацией.

По поводу приобретения, если кому интересно, пишите в личку, дам ссылочку где можно приобрести адаптер VAG-COM и ELM327, а то реклама запрещена правила сайта 😉

Всем спасибо за просмотр. Удачи в жизни и на дорогах!

З.Ы. Будет еще одна запись на тему теста светодиодной ленты, правда будет она не скоро, ибо ленты еще нету.

Комментарии 33

Ваз 21093, 1,6. Блок январь 7,2. Адаптер elm327блютуз, v2.1, прога opendiag. Прога адаптер видит, связи с блоком нет, игра с настройками проги резульата не дала.

Этот адаптер не корректно читает ладу, т.к. Лада по к-линии работает, а этот адаптер дружит с кан. Ваг-ком нужен под ладу.

У меня январь 7.2, купил адаптер ELM 327 и не могу связаться с ЭБУ. Ни одна прога не видит его.Скачал прогу что описана выше…Связь с адаптером есть по БТ, распознает его.Далее пишет типа идет чтение данных или чтото в этом роде и все, висит.Нет связи с блоком.Вкладки :Ошибки и Параметры не акивны, подсвечены серым и не реагируют на клики.Только верхняя активна, подключить и отключить.Есть мнения?
До этого читак K-Line адаптером через ноут, но сейчас нуно смартфоном подключаться.Вот такая дилема! ПОМОГИТЕ!

Адаптер ELM327 плохо работает с отечественным автопромом. Если версия 1,5, то еще есть шансы связаться, если 2,1 то без вариантов. Протоколы разные.

У меня январь 7.2, купил адаптер ELM 327 и не могу связаться с ЭБУ. Ни одна прога не видит его.Скачал прогу что описана выше…Связь с адаптером есть по БТ, распознает его.Далее пишет типа идет чтение данных или чтото в этом роде и все, висит.Нет связи с блоком.Вкладки :Ошибки и Параметры не акивны, подсвечены серым и не реагируют на клики.Только верхняя активна, подключить и отключить.Есть мнения?
До этого читак K-Line адаптером через ноут, но сейчас нуно смартфоном подключаться.Вот такая дилема! ПОМОГИТЕ!

тоже мучаюсь с январем 7,2, раньше мозги читались через такой адаптер и через USB адаптер, но через некоторое время перестали, пробовал кучу разных адаптеров. В итоге выяснилось, что данные адаптеры производят диагностику через K-line шину, а провод от разъема диагностики идет на электроусилитель руля ( которого у меня давно нет) и штатную противоугонную систему ( иммобилайзер), думаю в ней вся проблема.
вот что я нашел дальше:
На практике это выглядит так — от иммобилайзера отсоединяется разъем штатной проводки, если Вам необходимо, что бы сигнал диагностики доходил от ЭБУ до диагностической колодки, необходимо в снятом разъеме установить перемычку между контактами 9.1 и 18. Иммо можно выбросить, а можно и оставить — красиво гасить плафон, в этом случае необходимо отрезать от разъема провода от контактов 9.1 и 18 и соединить их вместе. Разъем иммобилизатора при этом установить на прежнее место. Далее, нужно внимательно приглядеться к ЭБУ и выяснить его происхождение.

Обд не подключается к эбу ваз

Если адаптер ELM327 не подключается к ЭБУ (электронному блоку управления) или модуль резко перестал определять устройство, нужно убедиться в качественном контакте. Если смартфон или другой прибор не может подключиться в результате программной или механической неисправности адаптера, то устройство придется менять.

Почему ELM327 не подключается к ЭБУ?

Для каких автомобилей подходит ELM327?

Какой программой пользоваться для подключения через адаптер ELM327?

Что делать, чтобы ELM327 соединился с ЭБУ?

Что делать, если подключиться не удается?

Как решить проблему с драйверами ELM 327 USB?

Как устранить проблему плохого соединения ELM 327 Bluetooth?

Особенности настроек для работы с программой Torquе по Bluetooth

Сколько стоит ELM 327?

Видео: какую версию адаптера выбрать?

Комментарии и Отзывы

Почему ELM327 не подключается к ЭБУ?

Основные причины, по которым пользователю не удается установить связь автосканера ELM327 Bluetooth Mini с авто (OBD2):

Работа автомобильных адаптеров ЕМЛ327 ЮСБ возможна на определенных моделях машин:

Какой программой пользоваться для подключения через адаптер ELM327?

Для подключения через адаптер ELM327 можно устанавливать такие программы:

Что делать, чтобы ELM327 соединился с ЭБУ?

При такой проблеме первое, что нужно сделать — попробовать подсоединить гаджет к соответствующему разъему, расположенному в автомобиле.

Алгоритм действий, в соответствии с инструкцией, при этом будет таков:

Что делать, если подключиться не удается?

Действия по устранению проблемы:

Видео: устранение проблемы по подключению адаптера

Игорь Белов в своем видеоролике рассказал о причинах, а также о том, как устранить проблему подключения с беспроводным адаптером.

Как решить проблему с драйверами ELM 327 USB?

Руководство по решению проблемы:

Как устранить проблему плохого соединения ELM 327 Bluetooth?

Действия по устранению ошибки:

Видео: как устранить проблему невозможности подключения?

Андрей Канаев в своем видеоролике подробно рассказал о причинах, по которым адаптер не соединяется с блоком управления и сообщил, как действовать при такой проблеме.

Особенности настроек для работы с программой Torquе по Bluetooth

Подробнее о том, как самостоятельно пользоваться утилитой для диагностики:

Купить адаптеры ЕЛМ327 можно по таким ценам:

Видео: какую версию адаптера выбрать?

Канал «Avto-Blogger» снял видеоролик, в котором автор дал рекомендации по выбору версии беспроводного адаптера EML327 — 1,5 либо 2,1.

Парни приора 14-го года, при подключении сканера, он не может определить модель эбу. Может у кого было такое?

Комментарии 25

вот статья по проблемам при подключении к лайника xn--327-qdd4ag.xn--p1ai/p…oblemu-podklucheniya.html как вариант если у тебя еще не приора два и диагностируешь через к лайник то через опендиаг в настройках адаптера ставишь метод два подключения и все ок должно быть

а имобилайзер на месте?

Иммобилайзер на месте, но не активирован

там уже К — линия с другим протоколом, типа CAN — шина

было, сменил адаптер все получилось

у меня на 15-шке сканер ELM блютуз тоже не видит эбу, K-линия есть потому что я потом ставил бортовик и все прекрасно читает бортовик

Это не ELM не видит блок управления, а скаченная тобой программа не может подобрать протокол. Выход — другая программа, например OpenDiag.

такие программы как OBD auto, openDiag, torque не работают с эбу вазов через блюпуп сканеры (ELM327 и т.п.). Качай прогу ELM-VAZ и будет счастье, и ненадо лезть никуда и искать обрывы и отключения. Щас насоветуют

С чего ты взял? С Приора 2008-2010 на Bosch M7.9.7 и Калина2 2014г.в. прекрасно работает та же Torque.

с моей 14кой(январь 7.2) и с богданом 2013 года ни одна из перечислиных прог не вязалась. Потом в инете нашел эту тему что вазы не вяжутся с торком. Попробовал элм ваз и все заработало. Это я к тому написал что пусть это сначала попробует, а потом с паяльником и напильником лезет в авто

В случаях, когда устройство OBD2 не соединяется с ЭБУ это происходит, это не значит, что транспортное средство не поддерживается.

Обычно программное обеспечение поставляется настроенным для тестирования протоколов подключения автоматически и всегда в одном и том же порядке.

Это может привести к тому, что приложение может остаться в замкнутом контуре пытаясь подключиться с помощью неверного протокола. В большинстве случаев, это происходит именно так, мы увидим датчики без показаний на приборной панели.

— Это не решение, которое работает в 100% случаев, потому что может случиться так, что на самом деле автомобиль и приложение не совместимы, тем не менее, попробовав мы ничего не теряем. Первое, необходимо знать, какой протокол подключения OBD2 подходит для Вашего автомобиля. Мы можем это легко узнать, выполнив поиск в интернете, набрав в поисковую строку модель и год своего авто с вопросом “ Какой протокол”.

После мы должны будем правильно настроить протокол в программе, изменив его на нужный нам протокол. Если с указанием вручную соответствующего протокола нам не удалось соединиться с ЭБУ мы можем сказать наверняка, что такое приложение и устройство OBD2 не совместимы.

Недавно, на канале Youtube, девушка освещала эту проблему с «BMW 316i 105cv 1.9 куб. см 1999 год» и с помощью программы Torque. В ответ он заработал полностью, ответ был в:

Тест, войдя в «Профиль транспортного средства» меню – настройки — скролим вниз — переключаем режим с протокола «авто» на «ISO 14230-4 (fast init, 10.4 кбит)».
