Пропуски зажигания — причины, диагностика, устранение

У вас появляются пропуски зажигания на холостом ходу или под нагрузкой? Пропуски воспламенения являются одной из наиболее распространенных проблем, когда речь идёт о современных бензиновых двигателях. Искра имеет критическое значение в работе двигателя.

Есть много причин, которые могут вызвать пропуски зажигания. Их нелегко устранить, тем более, если вы не знаете, где их искать.

В этом руководстве мы рассмотрим симптомы пропусков воспламенения, их причины и способы устранения неполадок наилучшим образом.

Что такое пропуск зажигания?

Чтобы узнать, что такое пропуск на самом деле, сначала мы должны начать с основ работы двигателя автомобиля.

Здесь вы видите хорошую иллюстрацию того, как поршни и коленчатый вал движутся внутри цилиндра, когда двигатель работает. Поршни выталкиваются вниз взрывом внутри цилиндра. Поршень, двигаясь вниз, вращает коленвал. Работу двигателя можно разделить на четыре этапа, поэтому данный тип двигателя называется четырехтактным.

Это описание работы четырехтактного двигателя, который установлен почти во всех современных автомобилях. Есть некоторые старые автомобили, которые используют 2-тактный двигатель, но мы не будем их рассматривать.

Пропуск зажигания происходит тогда, когда один или несколько из этих этапов является неправильным или отсутствует.

Теперь вы знаете основы того, как работает цилиндр в двигателе автомобиля и на каких этапах может произойти пропуск. С этим знанием намного легче найти причину, в результате которой происходит пропуск воспламенения.

Как видите, в теории причин не так много. Но когда вы начнёте диагностировать свой автомобиль, вы поймёте, что не всегда так просто найти проблему. Продолжим, чтобы узнать, как диагностировать и как исправить пропуски зажигания в домашних условиях.

Признаки пропусков зажигания

Есть несколько различных симптомов, которые вы можете почувствовать, когда дело доходит до пропусков зажигания двигателя. Вот некоторые из наиболее распространенных.

1. Неровное ускорение

Когда происходит пропуск зажигания, вы можете почувствовать это как лёгкий или сильный толчок, исходящий от двигателя. Эти пропуски часто происходят во время работы двигателя под нагрузкой, когда вы ускоряетесь на высоких оборотах и высоких передачах. Проблемы с ускорением являются типичным признаком того, что в вашем двигателе пропуски зажигания.

2. Неустойчивый холостой ход

Иногда пропуски будут на холостом ходу. Датчики двигателя получают неправильные значения, и топливовоздушная смесь становится неверной. Это может привести к очень неравномерному холостому ходу. Обороты могут плавать вверх-вниз, вплоть до остановки двигателя.

3. Вибрации

Двигатель автомобиля балансируют на заводе, используя различные балансиры, чтобы получить как можно меньше вибраций от него. Когда один цилиндр работает неправильно, двигатель становится несбалансированным, и это может вызвать сильные вибрации в салоне, при разгоне или на холостом ходу.

4. Загорание Check Engine

Современные автомобили контролируют состояние всех датчиков двигателя. Если датчик вышел из строя или он чувствует, что что-то не в порядке с двигателем, он отправит информацию в блок управления.

Когда блок управления двигателя (ЭБУ) получит данные, он решит, является проблема серьезной или нет. Если проблема возникает неоднократно, ЭБУ включит лампочку «Check Engine», чтобы вы могли принять меры.

5. Медленное ускорение

Как мы говорили ранее, пропуски могут привести к тому, что датчики кислорода получат ошибочную информацию и создадут слишком богатую или слишком бедную смесь.

Слишком бедная или богатая смесь может вызвать замедленное ускорение и даже перевести ваш автомобиль в аварийный (защитный) режим. Это приведет к тому, что двигатель не будет вращаться более 3500 об/мин, и ЭБУ отключит турбонаддув.

6. Изменение звука двигателя

Если вы немного разбираетесь в автомобилях, вы заметили, что есть разница в звуке от разных двигателей. Двигатели V8 имеют совсем другой тон, нежели четырехцилиндровый двигатель.

Если ваш 4-цилиндровый двигатель дает пропуск в одном цилиндре, то он может звучать как трехцилиндровый. Если ваш автомобиль звучит необычно, скорее всего это пропуски зажигания.

Причины пропусков зажигания

Теперь, когда вы подозреваете пропуски воспламенения, где вы должны начать искать проблему? Вот наиболее распространенные причины пропусков — от самых распространенных до наименее распространенных.

1. Неисправная катушка зажигания или прерыватель-распределитель (трамблёр)

Если у вас старый автомобиль, это наиболее распространенная причина. У некоторых автомобилей отдельная катушка зажигания на каждой свече, в то время как у других — одна катушка с кабелем зажигания для каждой свечи.

На более старых автомобилях установлен прерыватель и в некоторых случаях также катушка зажигания. Если у вас есть отдельные катушки, то отсоедините каждую, чтобы узнать на каком цилиндре пропуски. Замените неисправную катушку зажигания.

2. Неисправные свечи

Второй наиболее распространенной причиной пропусков являются плохие свечи зажигания. Свечи зажигания зажигают смесь в цилиндрах, и они изнашиваются со временем. Свечи стоят недорого и их легко заменить. Если вы не можете вспомнить, когда в последний раз меняли свечи, возможно, пришло время для этого.

3. Негерметичность впускного коллектора

Негерметичность вблизи головок цилиндров также очень распространена, когда речь идёт о свечах зажигания. Эта проблема была распространена в старых автомобилях без стальных прокладок впускного коллектора.

Если у вас старый двигатель — можете проверить это. Если у вас новый автомобиль — проверьте, нет ли других признаков утечек вокруг прокладки впускного коллектора. Проверьте, нет ли поврежденных вакуумных шлангов.

4. Низкое давление топлива

Может быть вызвано неисправным регулятором давления топлива, неисправным топливным насосом или засоренным топливным фильтром. Низкое давление топлива приведет к обедненной смеси в двигателе, что приведет к пропускам во всех цилиндрах. Если у вас коды неисправностей зажигания во всех цилиндрах, то проверьте давление топлива.

5. Форсунки

Другой проблемой, которая была раньше распространённой, были проблемы с форсунками. Неисправная топливная форсунка может привести к пропускам зажигания.

Это довольно трудно диагностировать без проверки работы форсунки. Проблемы с форсунками не распространены на новых автомобилях, и поэтому сначала проверьте другие возможные причины.

6. Низкая компрессия/повреждение внутри двигателя

Если вы проверили всё остальное, возможно у вас низкая компрессия или повреждения внутри двигателя. Изношенный ремень ГРМ также может вызвать низкую компрессию — проверьте это в первую очередь.

Безопасно ли ездить при пропусках зажигания?

При возникновении пропуска топливовоздушная смесь, поступившая в двигатель, выйдет из него несгоревшей. На современных автомобилях есть каталитический нейтрализатор, который уменьшает выбросы от автомобиля. Катализатор во время работы может нагреваться до 600 градусов.

И что произойдет, когда несгоревшая топливовоздушная смесь попадет в него? Правильно, она взорвется внутри катализатора. Взрывы внутри каталитического нейтрализатора могут повредить его. А новый катализатор — удовольствие не из дешёвых.

Кроме этого пропуски могут повредить и другие датчики в двигателе, такие как датчики кислорода. Мы бы никогда не рекомендовали ездить на автомобиле с пропусками зажигания, особенно на большие расстояния. Небольшие расстояния до автосервиса, без нагрузки на двигатель — это нормально, но не игнорируйте пропуски, продолжая движение.

Как ЭБУ узнает о возникновении пропусков?

Блок управления двигателем может обнаружить пропуски по-разному, в зависимости от модели автомобиля и двигателя. ЭБУ использует множество датчиков, чтобы знать, когда зажигать свечу зажигания, когда впрыскивать топливо в цилиндр, как изменять топливовоздушную смесь. Для обнаружения пропусков блок управления часто использует датчик коленчатого вала.

ЭБУ двигателя

Датчик коленчатого вала измеряет положение коленчатого вала и вычисляет число его оборотов в минуту. Датчик коленвала использует датчик распредвала, чтобы определить, какой из цилиндров в верхней мёртвой точке и готов к воспламенению.

Толкание поршней вниз приводит к небольшому увеличению скорости вращения коленвала. Если датчик коленчатого вала не распознает это увеличение скорости, блок управления двигателем сохранит код неисправности на том цилиндре, на котором произошёл пропуск.

Иногда блок управления не может определить, на каком цилиндре происходят пропуски, и он запоминает код ошибки P0300 (случайные пропуски).

Некоторые ЭБУ используют сопротивление катушки зажигания. Когда зажигание не происходит, блок управления понимает это через электропроводку, что приводит к появлению ошибки. Эта способ не так распространён, как обнаружение по датчику коленвала.

Как диагностировать и исправить пропуски

Если вы читали статью с самого начала, то теперь знаете, что может вызвать пропуски. Если вы пришли сразу в этот пункт, то для вас мы кратко напишем возможные причины. Пропуски происходят, если одно из перечисленного отсутствует, либо происходит в неправильное время:

Чтобы диагностировать пропуски, мы должны проверить всё. Но некоторые ошибки более распространены, чем другие. Если начать в правильном направлении, это может сэкономить вам много времени. Напишем краткое руководство о том, что делать, когда пытаешься найти причину пропусков зажигания.

1. Чтение ошибок

При обнаружении ошибок в памяти кодов контроллера, запишите их и сотрите. Они понадобятся нам в следующем пункте.

2. Используйте информацию, которую вы получили

Теперь, когда вы знаете код ошибки, нужно понять, о чём он говорит. От этого зависит дальнейшая диагностика.

Случай 1: вы считали много кодов ошибок пропусков на разных цилиндрах. Дополнительно есть ошибки, связанные с воздушно-топливной смесью.

Для примера. Если у вас есть два или более таких кодов неисправностей:

В этом случае, если двигатель работает грубо или неустойчиво, вы должны начать ремонт с топливно-воздушной смеси. Скорее всего проблемы с ней вызывают пропуски. Если вы считали код, связанный с топливовоздушной смесью вместе с кодом пропусков, всегда начинайте поиск со смеси. Бывают случаи, когда выходят ошибки по смеси из-за пропусков, но это случается редко.

Следует проверить общие причины. Начните с утечки воздуха вокруг впускного коллектора, проверьте шланги на наличие трещин. Вы можете использовать очиститель тормозов или аэрозоль «быстрый старт» для осторожного распыления вокруг впуска, когда двигатель работает на холостом ходу. Если обороты поднимаются, значит есть утечка воздуха. Помните, что эти спреи очень легко горят, так что подготовьте огнетушитель на всякий случай.

Если утечек на впуске нет, следующим шагом будет изучение кода неисправности, связанного с топливовоздушной смесью. Можно воспользоваться Гуглом, чтобы найти возможные причины этого кода неисправности и пути его устранения.

Случай 2: Вы считываете код неисправности на определенном цилиндре снова и снова несмотря на его стирание

Если вы получаете ошибку на определенном цилиндре всё время или только ошибки пропуска зажигания без другого связанного кода неисправности, просто читайте дальше. Эту проблему гораздо проще решить. Мы расскажем об этом в следующем шаге.

3. Проверьте зажигание

Пришло время проверить зажигание. Потому что в большинстве случаев проблема вызвана неисправностью зажигания. Вот с чего мы начнём. Если у вас старый автомобиль с распределителем зажигания, всегда начинайте с проверки внутри трамблёра.Он часто бывает изношен.

Если двигатель работает на холостых оборотах неровно, и если у вас двигатель с отдельными катушками зажигания. Нужно завести его, дать поработать на ХХ, а затем отсоединить по одной катушке последовательно. Помните, что на катушках зажигания очень высокое напряжение, и вы должны быть очень осторожны.

Если вы отключите катушку зажигания и не почувствуете никакой разницы в работе двигателя, значит вы нашли цилиндр, в котором пропуски воспламенения.

Вы можете использовать эту же процедуру со старыми автомобилями, которые используют распределённое зажигание. Отсоединяйте свечные провода, пока не узнаете, какой цилиндр не работает.

Во время работы нужно пользоваться изолированным инструментом или средствами защиты. Если вы отключаете провода руками без какой-либо изоляции, вы можете попасть под напряжение. Всегда используйте правильные инструменты или отключайте провода с выключенным двигателем.

Видео о том, как проверить искру:

Теперь, когда вы точно знаете, какой цилиндр не работает, можно поменять катушку зажигания (провода) с рабочим цилиндром. Если проблема перемещается на другой цилиндр, замените катушку зажигания (кабель).

Если проблема остаётся на том же цилиндре, можно проделать то же самое со свечами. Поменяйте свечи зажигания между двумя цилиндрами. Если проблема перемещается — замените свечи зажигания.

Если вы попробовали поменять свечи и катушки зажигания, но проблема все ещё в том же цилиндре, нужно проверить искру. Если у вас нет искры в этом цилиндре, даже если вы меняете катушки и свечи, то нужно изучить схему питания для вашего двигателя. Надо проверить напряжение, заземление и т. д. Этот шаг сложнее, и мы не будем писать об этом здесь.

Если с искрой всё в порядке, но цилиндр не работает, переходите к следующему пункту.

4. Проверьте герметичность впускного тракта

Чтобы сделать это, дайте двигателю поработать на холостом ходу. Внимательно слушайте возле прокладки впускного коллектора. Вы можете услышать неестественный шум от утечек. Дополнительно можно использовать аэрозоль «быстрый старт» или очиститель тормозов. Распылите их вокруг прокладки на впуске. Если обороты двигателя увеличиваются, значит у вас утечка воздуха, и это нужно это исправить.

Всегда берите с собой огнетушитель. Потому что, если спрей или очиститель тормозов воспламенятся, то они будут гореть очень хорошо. Поверьте, это действительно так.

Утечки на впускном тракте не всегда приводят к тому, что двигатель вообще не работает на этом цилиндре. Вместо этого он будет работать неустойчиво. Но это легко проверить, и это может быть возможной причиной. Если вы не обнаружили утечек, переходите к следующему пункту.

5. Проверьте компрессию

Теперь, когда вы знаете, что искра в порядке, но она не работает на этом цилиндре, пришло время проверить компрессию на всех цилиндрах. Чтобы её проверить, используют компрессометр. Его можно купить за 500 — 1000 руб.

Если у вас низкое сжатие на цилиндре, на котором пропуски, налейте в него немного масла и снова проверьте. Если компрессия всё ещё низкая, то больше нечего делать. Нужно разбирать двигатель.

Вы должны проверить клапаны, прокладки клапанов и поршневые кольца. Вы также можете проверить синхронизацию распредвала, но в этом случае вы бы получали низкую компрессию на всех цилиндрах. Если сжатие в порядке, пришло время перейти к следующему шагу.

Не будем вдаваться в подробности того, как проверить компрессию. Лучше посмотрите видео об этом:

6. Проверьте топливо

Теперь есть только одна возможная причина — нет впрыска топлива в этот цилиндр. Это значит, что у вас автомобиль с инжекторным двигателем. Т. к., если бы у вас был старый двигатель с карбюратором, он бы не смог отключить только один цилиндр.

Начните с отсоединения разъема от форсунки на цилиндре, который не работает. Проверьте, есть ли у вас питание 12 В на одном из проводов с включенным зажиганием. Это проверяется мультиметром. Другой провод заземлен через ЭБУ, его проверить не так просто.

Вы можете использовать светодиод, чтобы проверить, нет ли какой-нибудь «земли» на этом проводе, когда двигатель работает. Но мы рекомендуем вам использовать осциллограф. Вы также можете проверить давление топлива, но в этом случае, скорее всего, проблемы были бы на нескольких цилиндрах.

Если на форсунку приходит 12 вольт и проблема не устранена, необходимо найти осциллограф и проверить «землю» от блока управления двигателем.

Мы надеемся, что вы нашли свою проблему. Если нет, то вы должны пройти через это руководство, шаг за шагом, ещё раз.

Вывод

Я надеюсь, что вы чему-то научились и решили свои проблемы с пропусками зажигания.

Экспресс оценка состояния катализатора с помощью ELM327

Думаю многие знают, что такое катализатор и где он расположен, но если кто не знает, это часть выхлопной системы автомобиля, которая помогает сделать выхлоп менее вредным за счет различных химических реакций.
В теории, существует два вида «неисправностей» катализатора:
1) Нарушение или разрушение его физической структуры (т.е. осыпание, оплавление), что может мешать свободному прохождению выхлопных газов, а в худшем случае, частицы катализатора могут попасть в двигатель и привести к его повреждению.
2) Нарушение его химических свойств и как следствие, катализатор уже не справляется со своей основной обязанностью и не обеспечивает необходимые химические реакции.

В реальной жизни выход из строя катализатора зачастую является комбинацией неисправностей первого и второго вида.

Существуют различные способы оценки состояния катализатора.
Два самых лучших способа это замер противодавления (когда вкручивается манометр вместо первого датчика кислорода) и эндоскопия (когда катализатор осматривают камерой через отверстие для датчика кислорода). Но этими способами можно оценить катализатор только в условиях сервиса или хорошо оборудованного гаража.

Другим вариантом является сравнение и оценка показаний датчиков кислорода – первого и второго. По сути, этот способ оценивает нарушение химических свойств катализатора, но т.к. нарушение физической структуры и нарушение химических свойств обычно идут рука об руку, то это позволяет иметь представление об общем состоянии катализатора.
Об этом способе много чего написано в Интернете, и хорошего, и всякой противоречивой чуши. Главная проблема этого способа – чтобы оценить работу катализатора по второму датчику кислорода, надо разбираться в этом, надо понимать, что именно он должен показывать и при каких условиях.

Но есть и альтернативный подход, который основан на предыдущем. Суть его состоит в оценке состояния катализатора по второму датчику кислорода, но не загружая свою голову анализом показаний и созданием правильных условий для оценки, а воспользовавшись мозгами инженеров, написавших программу управления электронного блока управления (ЭБУ).

Давайте рассуждать логически – ЭБУ контролирует состояние катализатора? Контролирует, т.к. начиная с Евро3, контроль катализатора является обязательным экологическим требованием.
Контролируя катализатор, ЭБУ может показать вам код неисправности (ошибку) P0420, который означает, что эффективность катализатора ниже допустимого предела.
А что, если этот самый предел еще не достигнут, но уже близок? В таком случае ошибку вы не увидите, но это не значит, что вы не можете увидеть результаты оценки эффективности катализатора, которую проводит ЭБУ.
Например, если бы я покупал автомобиль и увидел, что состояние катализатора уже подбирается к пределу, я бы даже на сервис для дальнейшей проверки этот автомобиль не повез.

Важно понимать, что ЭБУ проводит оценку катализатора не постоянно, а только при наступлении определенных условий, таких как равномерное движение при определенных оборотах двигателя (в диапазоне 1200 – 3300 об/мин), небольшая или средняя нагрузка на двигатель, температура ОЖ >68 градусов, завершен прогрев датчиков кислорода и т.д. Поэтому, если у вас короткая зимняя поездка на 5 км по городу со светофорами и пробками, существует вероятность, что во время этой поездки ЭБУ не сможет провести оценку состояния катализатора. В таком случае, в памяти ЭБУ будет сидеть последняя проведенная оценка.

Возникает вопрос – а как же увидеть промежуточные результаты оценки катализатора, которую проводит ЭБУ? Легко! Тут вам на помощь придет программа Car Scanner ELM OBD2 (iPhone, iPad, Android, Windows Phone) и ее режим работы «Мониторинг ЭБУ», уже известный по контролю пропусков зажигания.

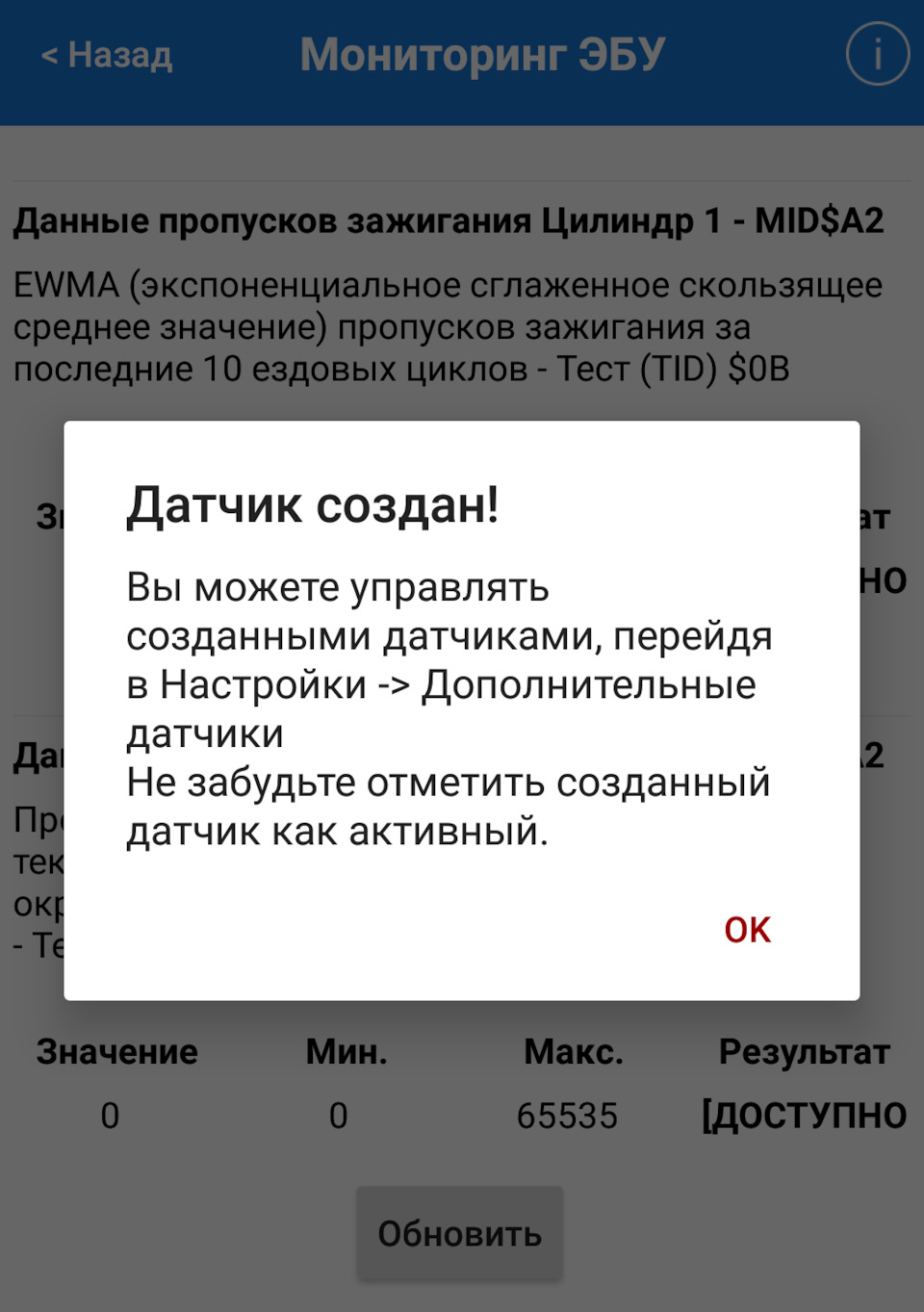

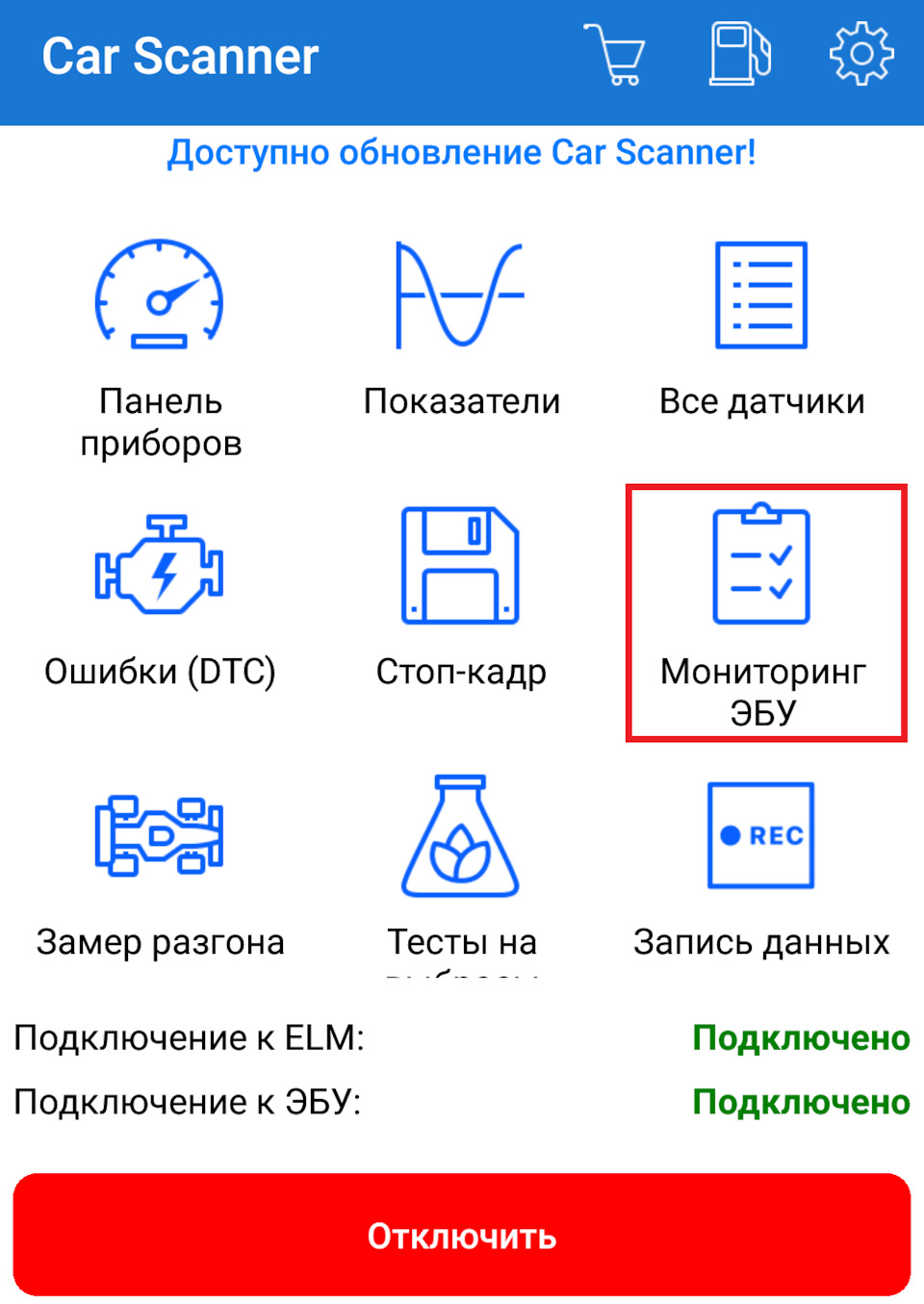

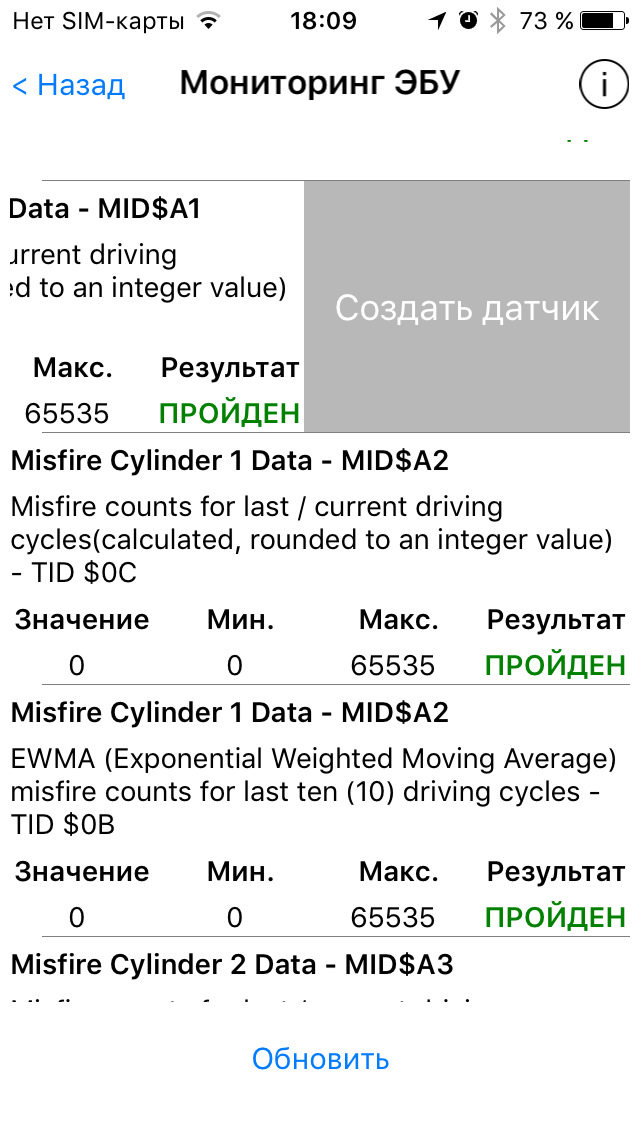

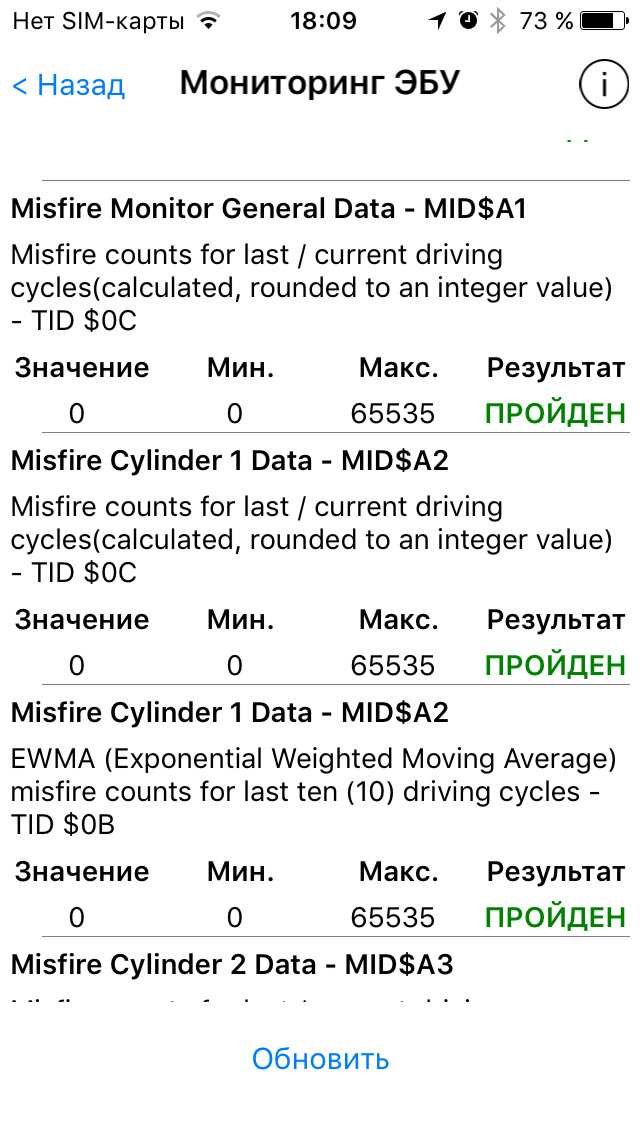

Подключаемся к автомобилю, заходим в раздел «Мониторинг ЭБУ», ждем загрузки параметров и ищем в списке тот, который называется «Контроль катализатора Блок 1» (логично, не правда ли?)

Очень важно понимать, что эта оценка является приблизительной и на нее влияет множество факторов (качество бензина в баке, температура и влажность воздуха, режим езды, при котором произошла оценка состояния). Поэтому вполне нормальным является то, что результаты оценки могут изменяться, как в большую, так и в меньшую сторону.
Например, у меня при неспешной езде по городу оценка обычно в пределах 0.05 – 0.10, а если я долго еду по трассе, то может доходить до 0.20 (видимо, влияет нагрев катализатора). Все это значения низкие и вполне допустимые.

А вот если бы у меня значение оценки колебалось в пределах 0.7 – 0.9, я бы очень серьезно задумался и поехал бы в сервис для полноценной диагностики катализатора (на замер противодавления и эндоскопию).

Ну и регулярное наблюдение тоже не будет лишним – ведь, если у вас значение контроля катализатора всегда было в пределах 0.05 – 0.20, а потом вдруг стало колебаться в диапазоне 0.50 – 0.60, явно что-то пошло не так и надо что-то делать. Может быть, стоит поехать на сервис, может быть стоит сменить заправку и т.д.

Еще раз: описанный способ не является однозначным методом оценки состояния катализатора, но удобен для его быстрой оценки, чтобы думать – надо ехать в сервис или не надо.

Важный момент: вышедший из строя второй датчик кислорода может привести к недостоверным результатам.

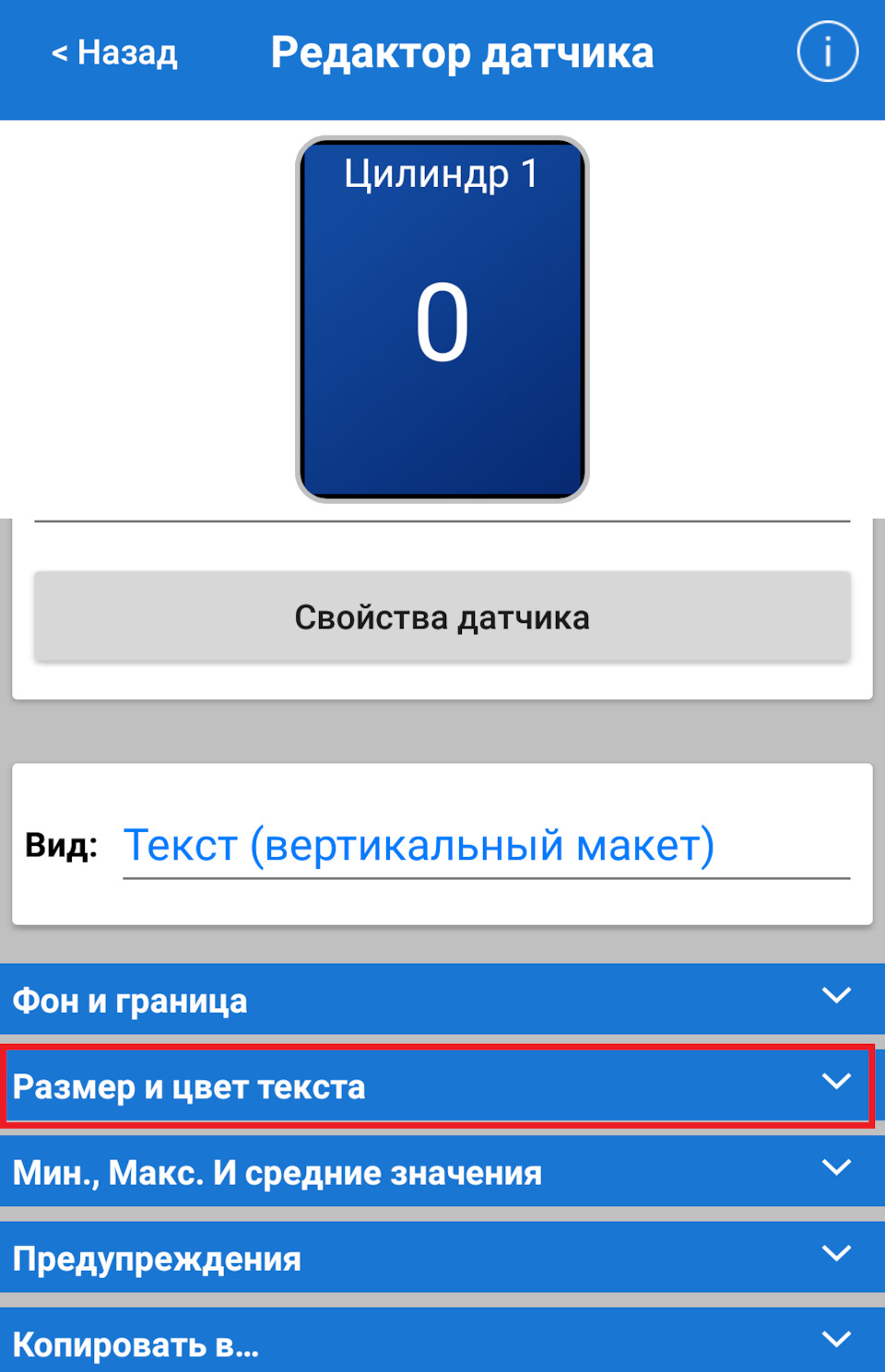

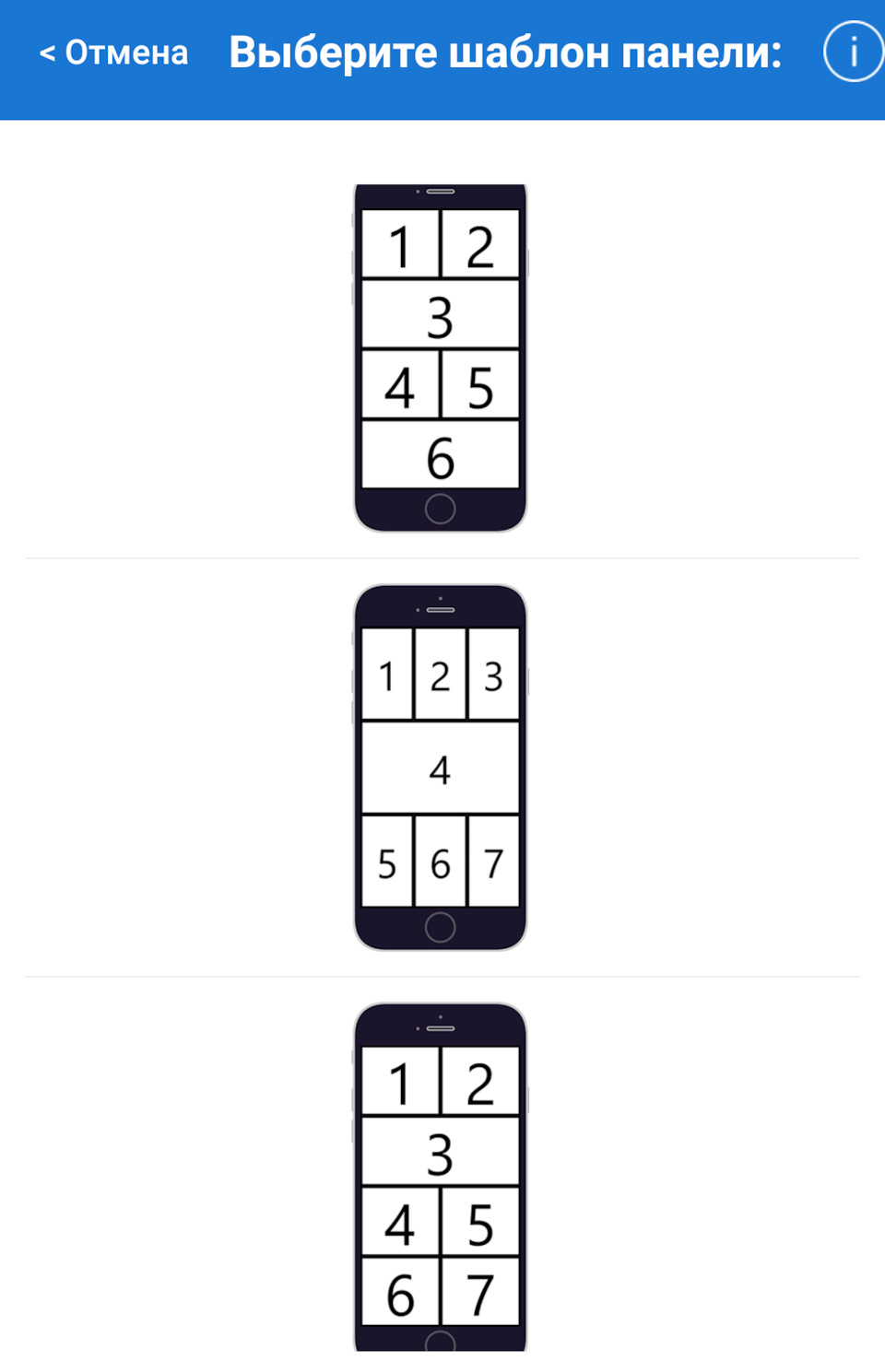

Для более удобного контроля состояния катализатора, из режима мониторинг ЭБУ можно создать датчик, который вы впоследствии используете в режиме «Панель приборов», в режиме «Показатели» или в режиме «Все датчики». Для этого, в версии для iOS надо сдвинуть параметр справа налево и нажать на кнопку «Создать датчик», а в версии для Android и Windows Phone зажать палец на параметре и нажать «Создать датчик».

И еще один момент: я не уверен, что этот способ будет работать с автомобилями, перепрошитыми на Евро-2 (т.е. без контроля катализатора).

PS. Ах да, чуть не забыл 🙂 Хорошая новость: я наконец-то решился и опубликовал Car Scanner для Android. Пока что это самая первая версия, так что возможны глюки, и различные проблемы с совместимостью, особенно с устройствами на Android 4.x.
А теперь, внимание, халява! У меня есть возможность получить некоторое ограниченное количество промокодов в Google Play на полную версию программы (без рекламы и ограничений).
Эти промокоды (пока они у меня есть) я готов бесплатно раздавать драйвовчанам, которые выполнят три условия:
1) Скачают программу из Google Play и запустят ее.
2) Поставят программе оценку 5 звезд в Google Play с каким-нибудь позитивным комментарием
3) Подписаны на мою машину.
О выполнении всех условий, пожалуйста, пишите мне в личку, а я отправлю вам промокод для активации полной версии. Только учтите, что я не всегда онлайн, так что отвечать буду через некоторое время, но постараюсь ответить в течение суток.

PPS. Кто еще не знаком с моей программой, рекомендую к прочтению предыдущие записи, т.к. они были получены с помощью Car Scanner:

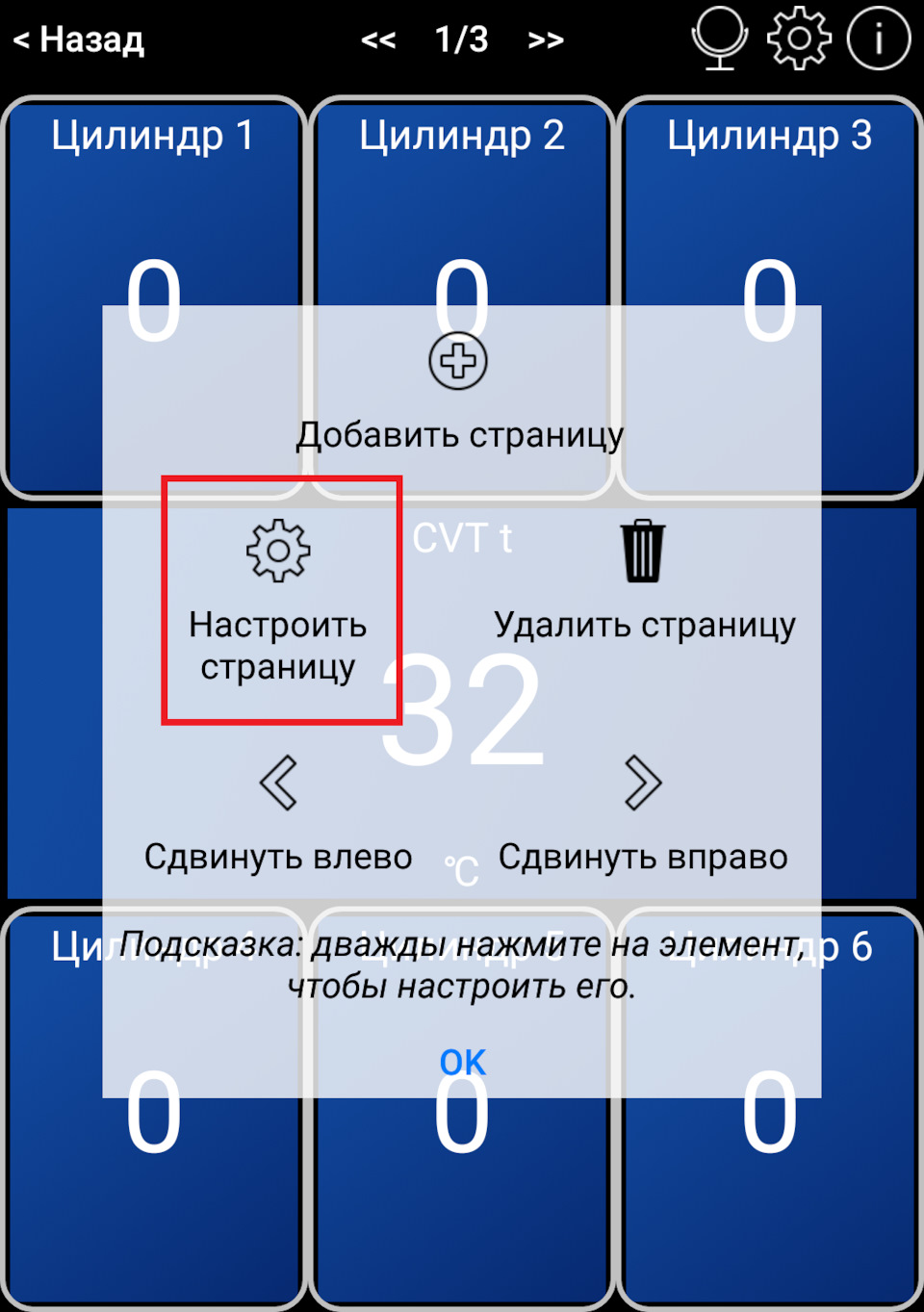

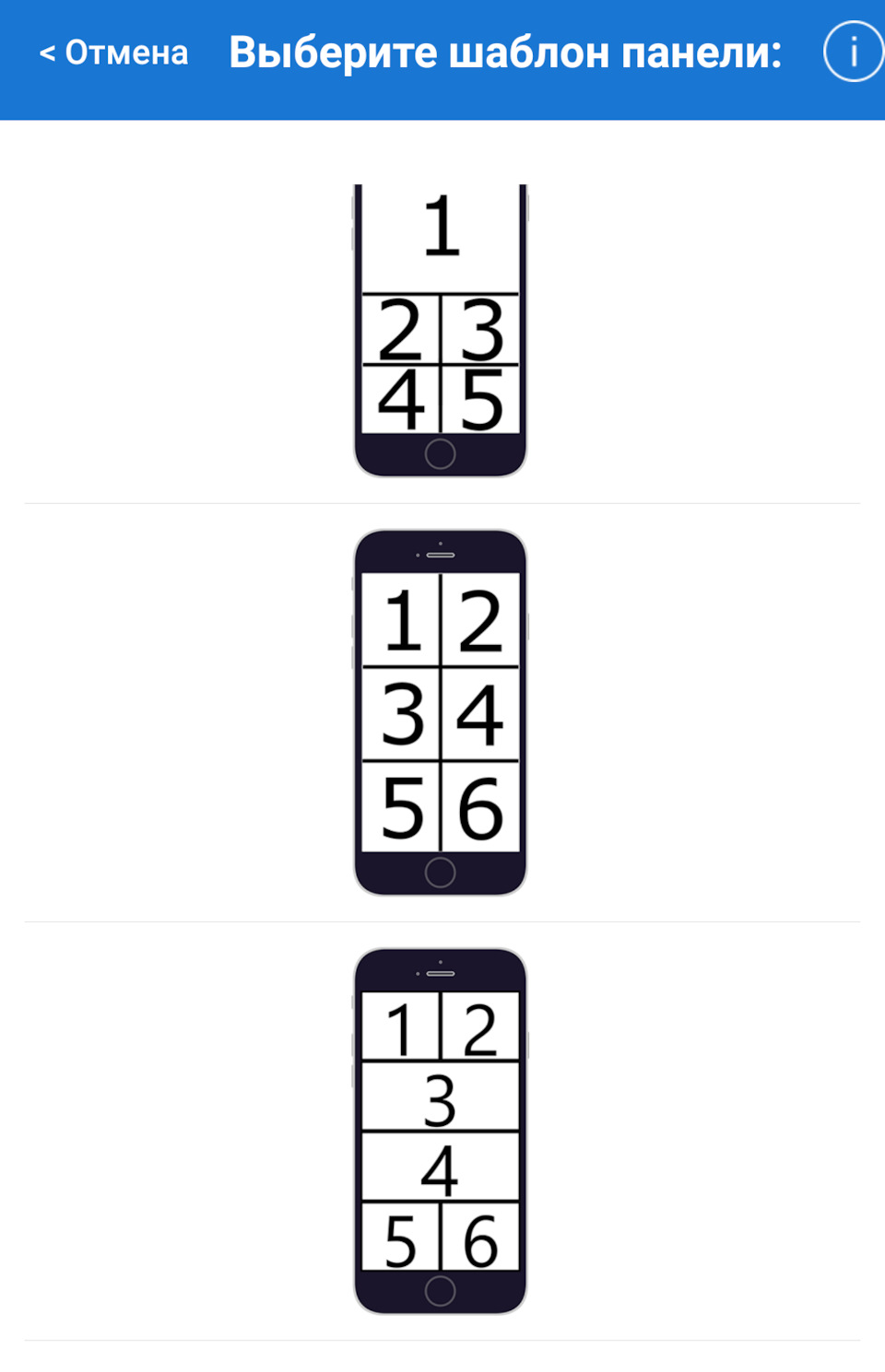

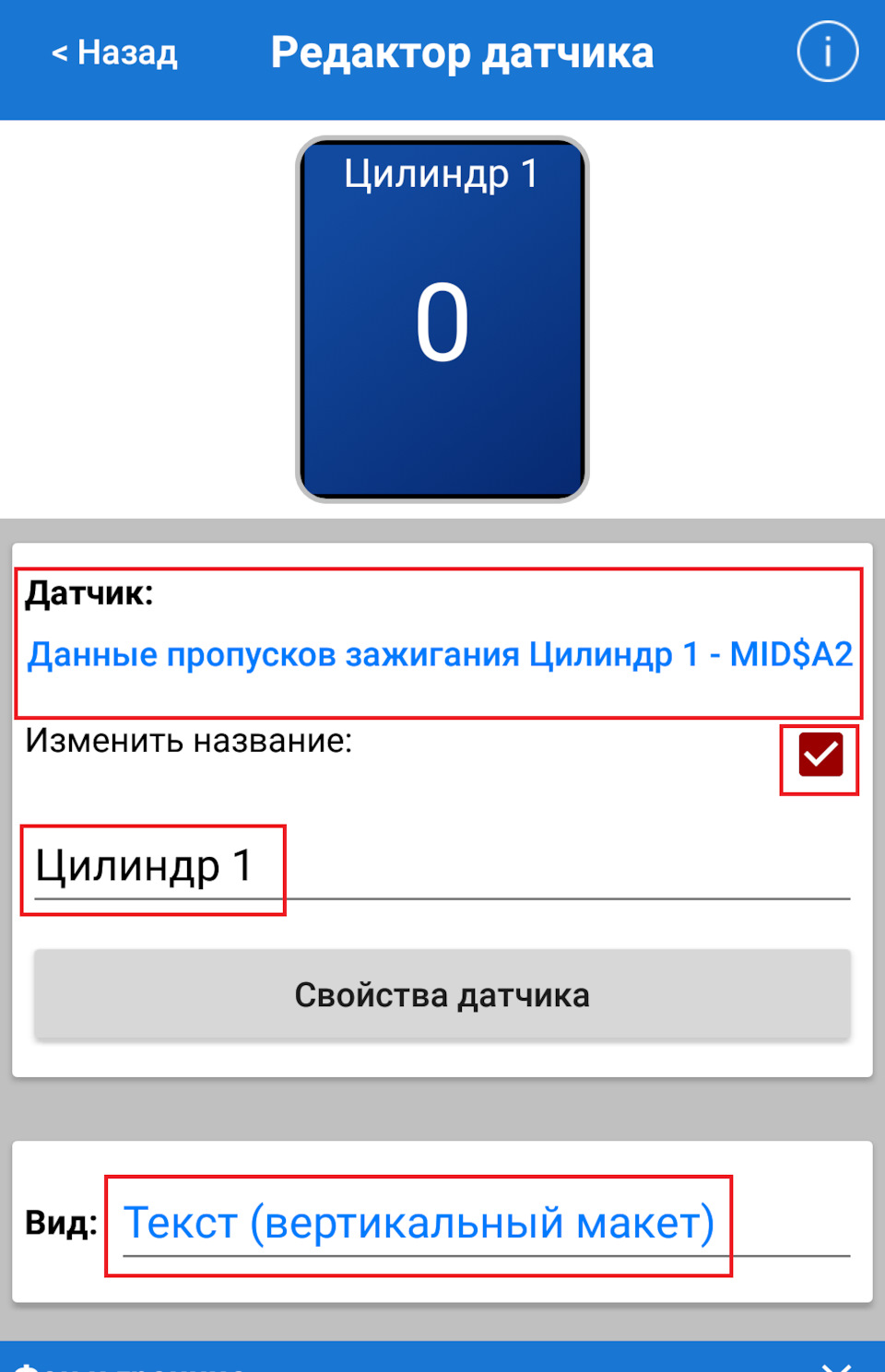

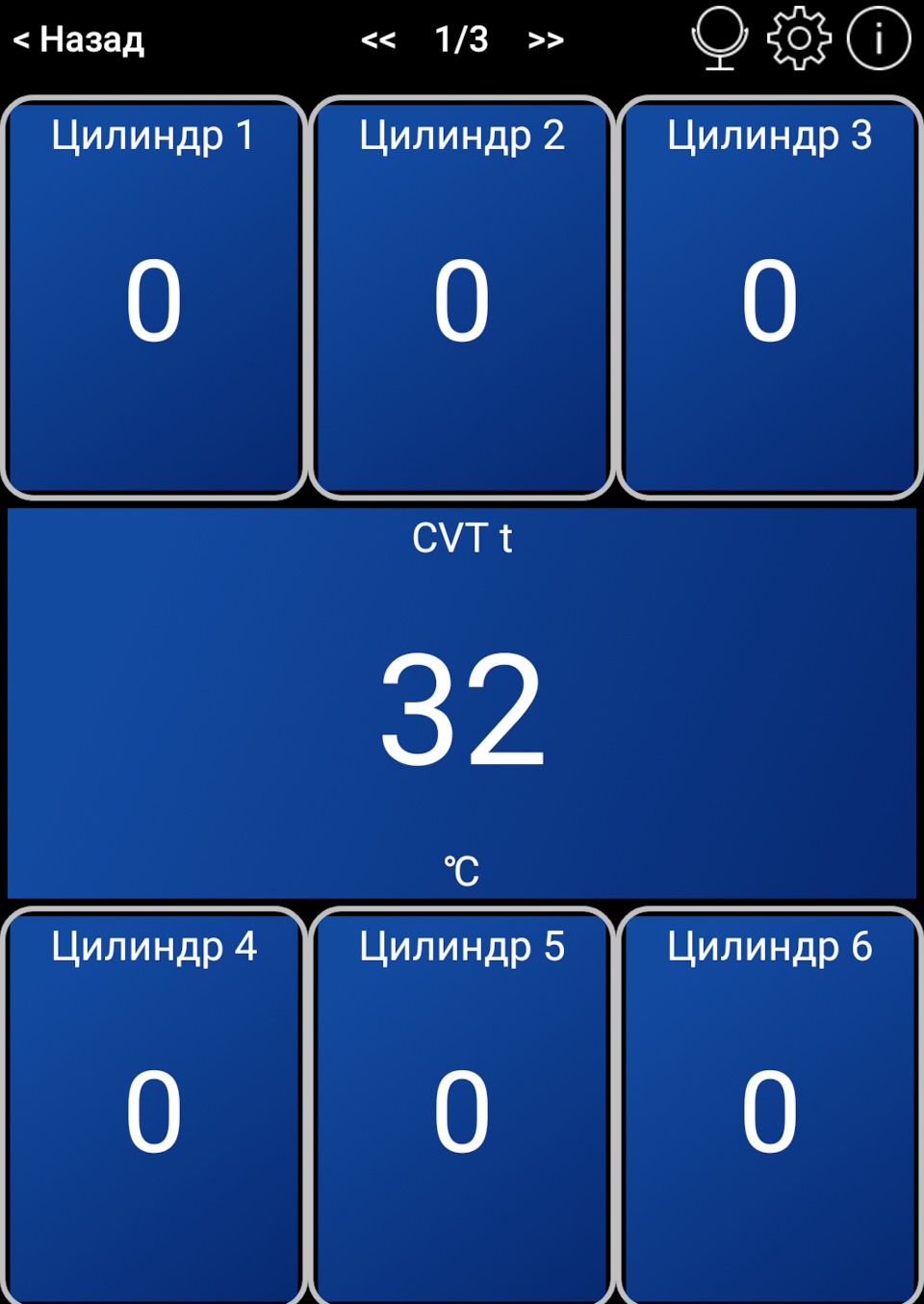

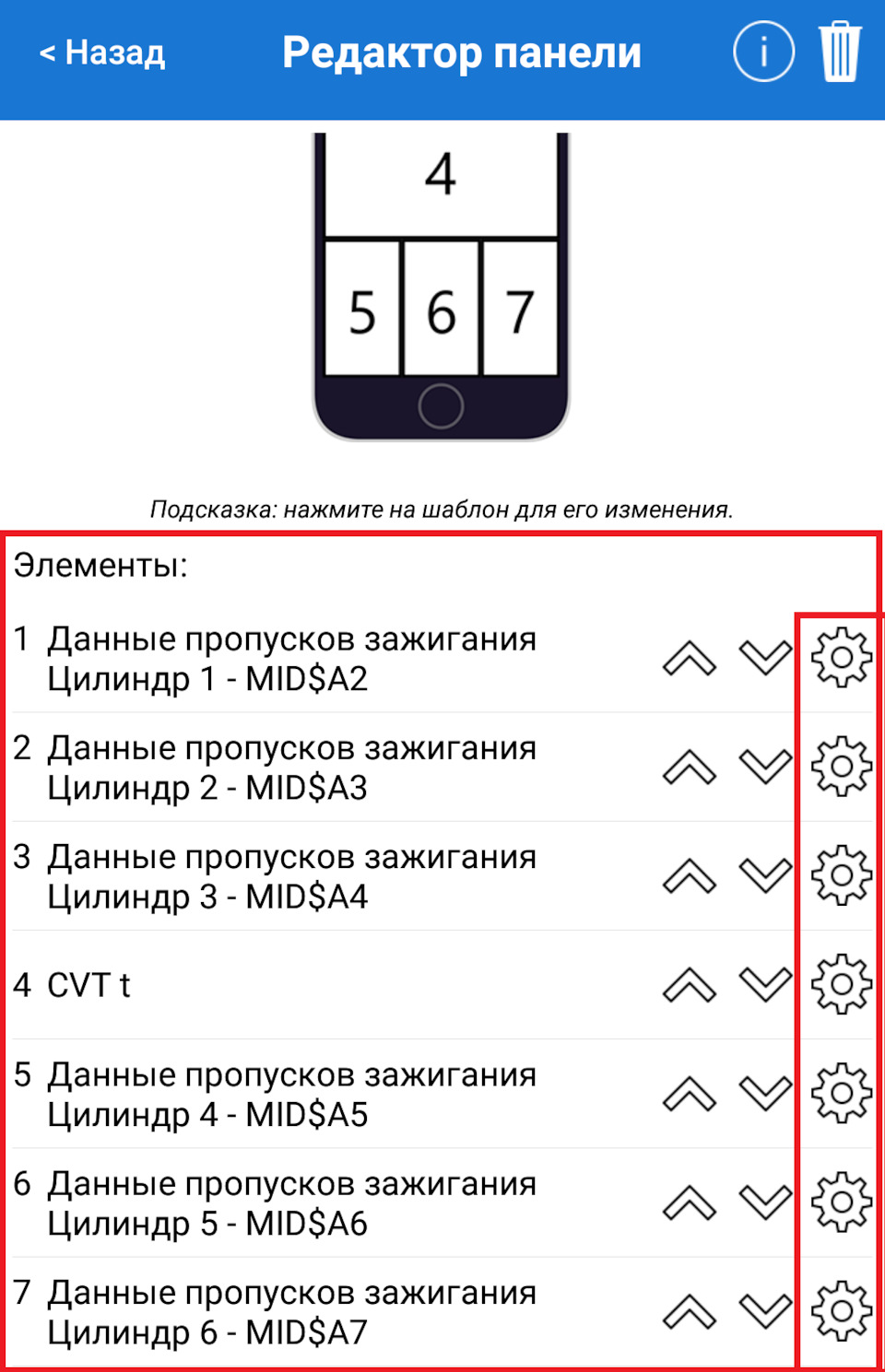

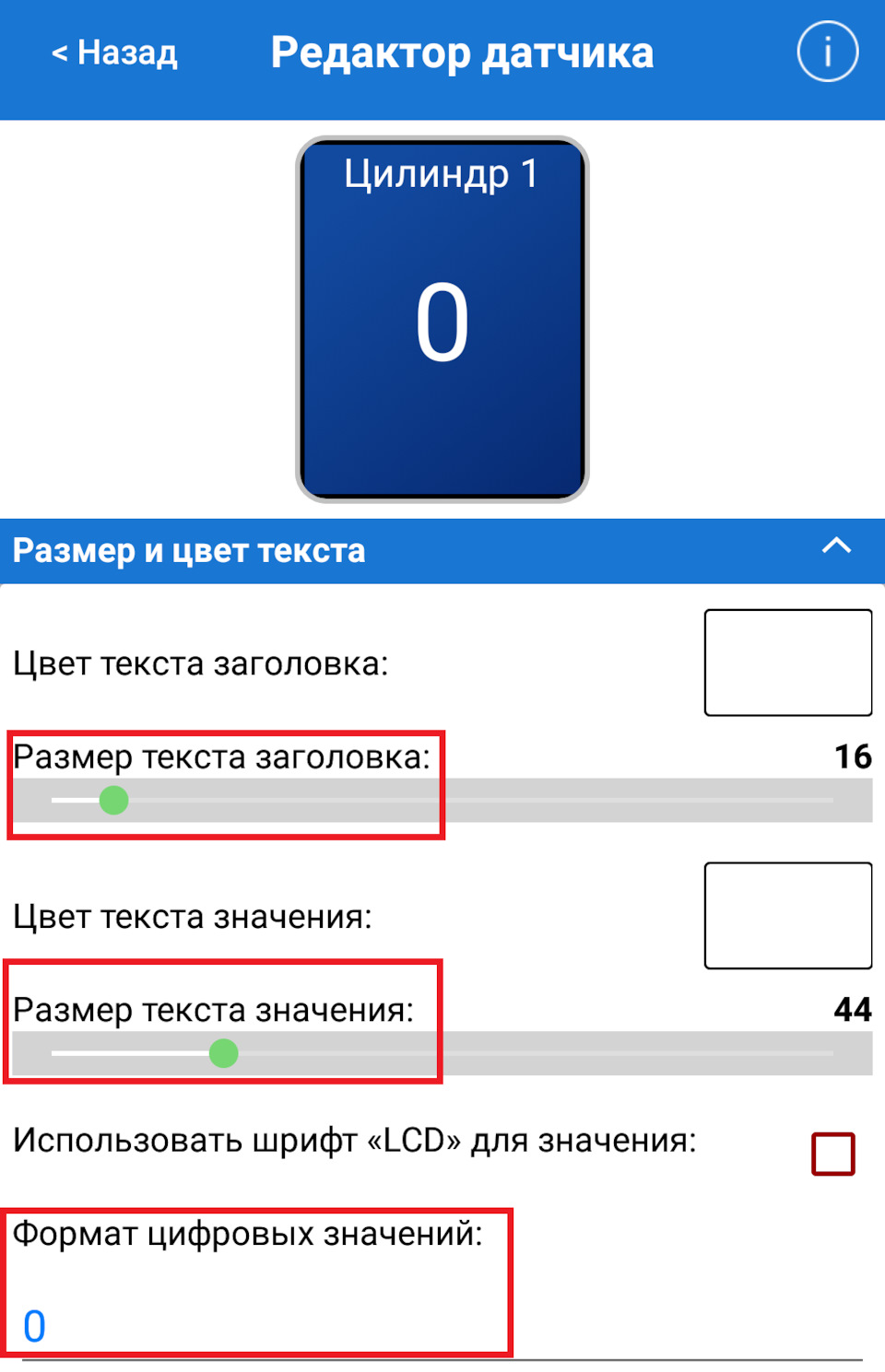

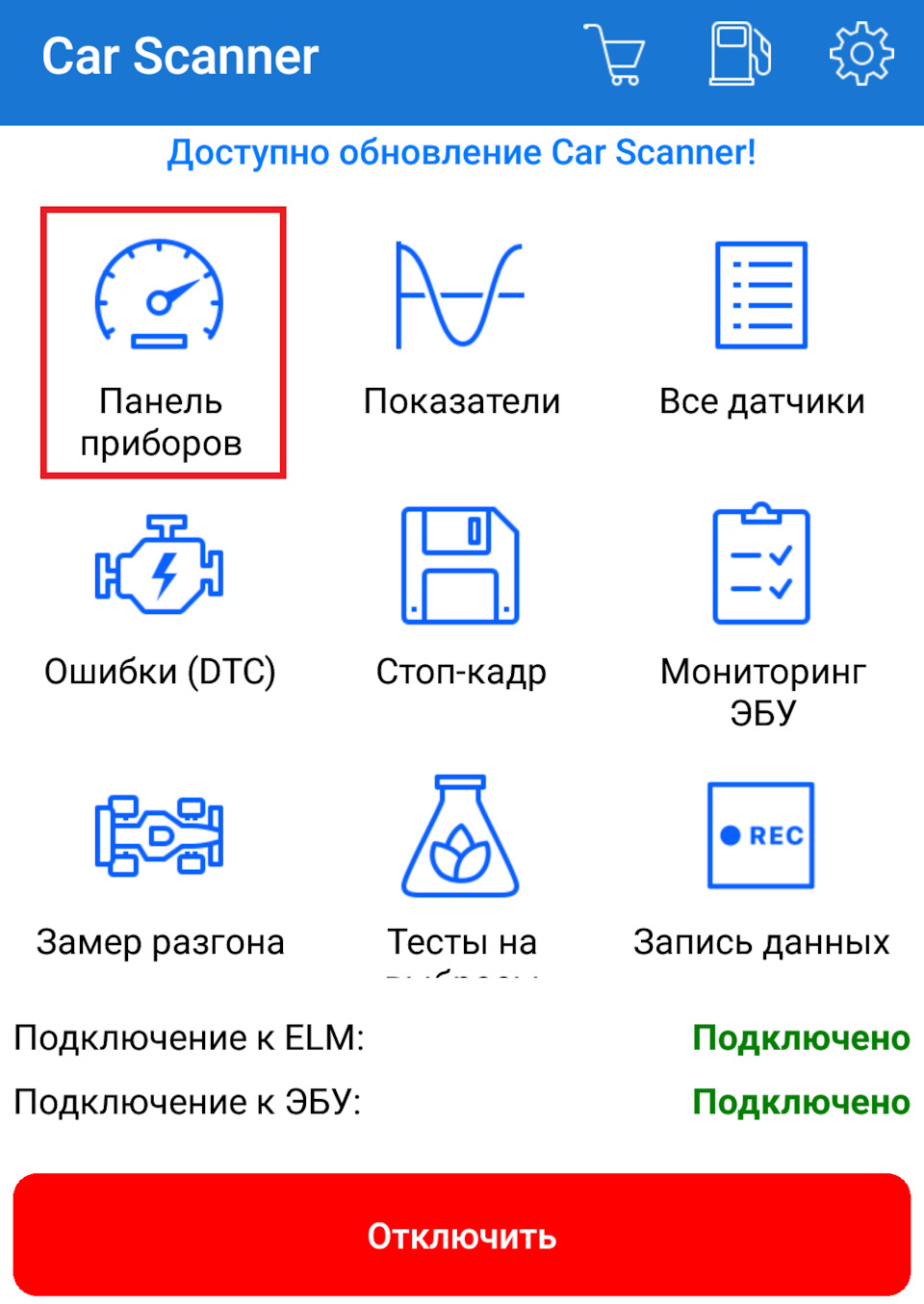

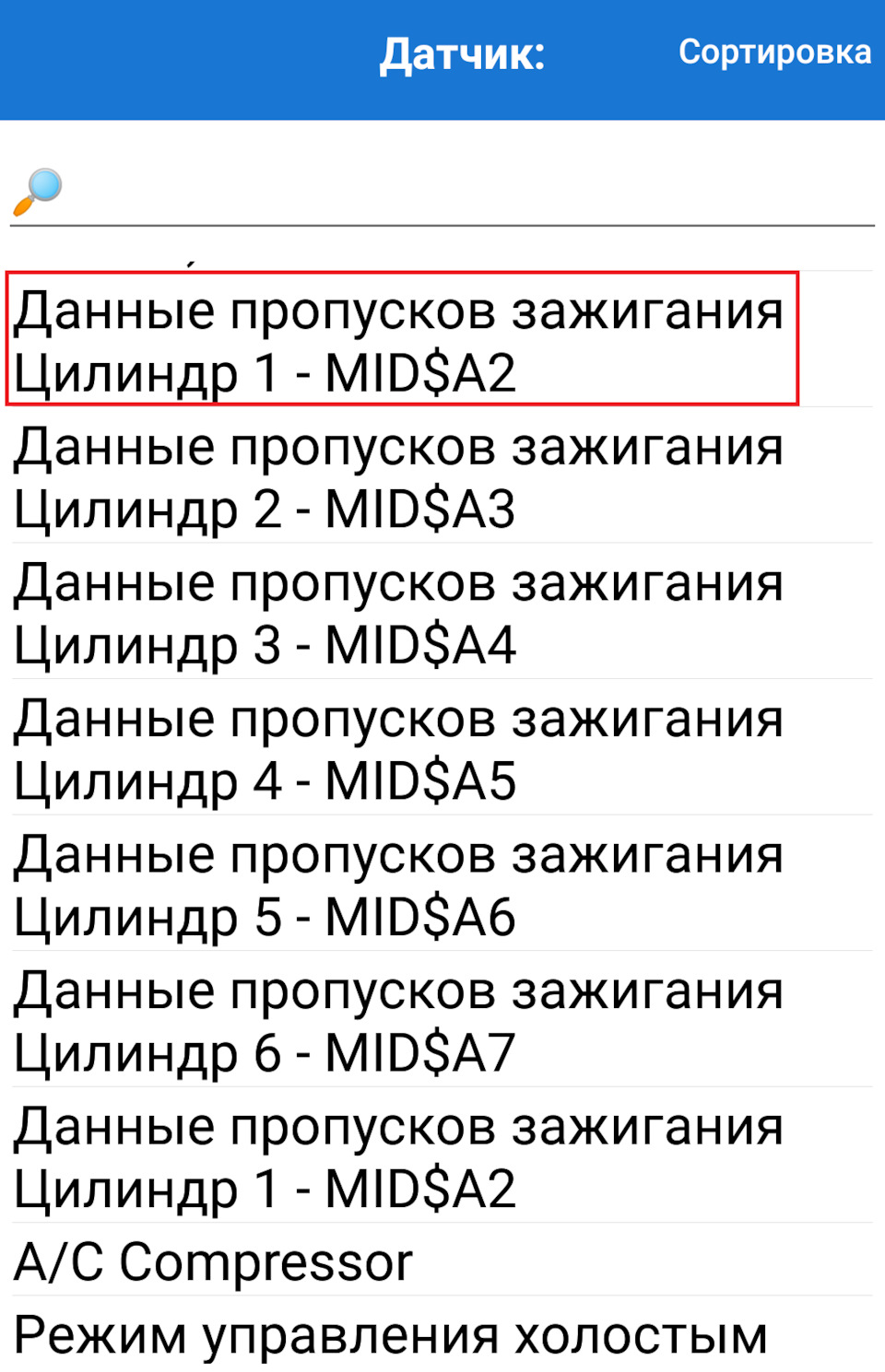

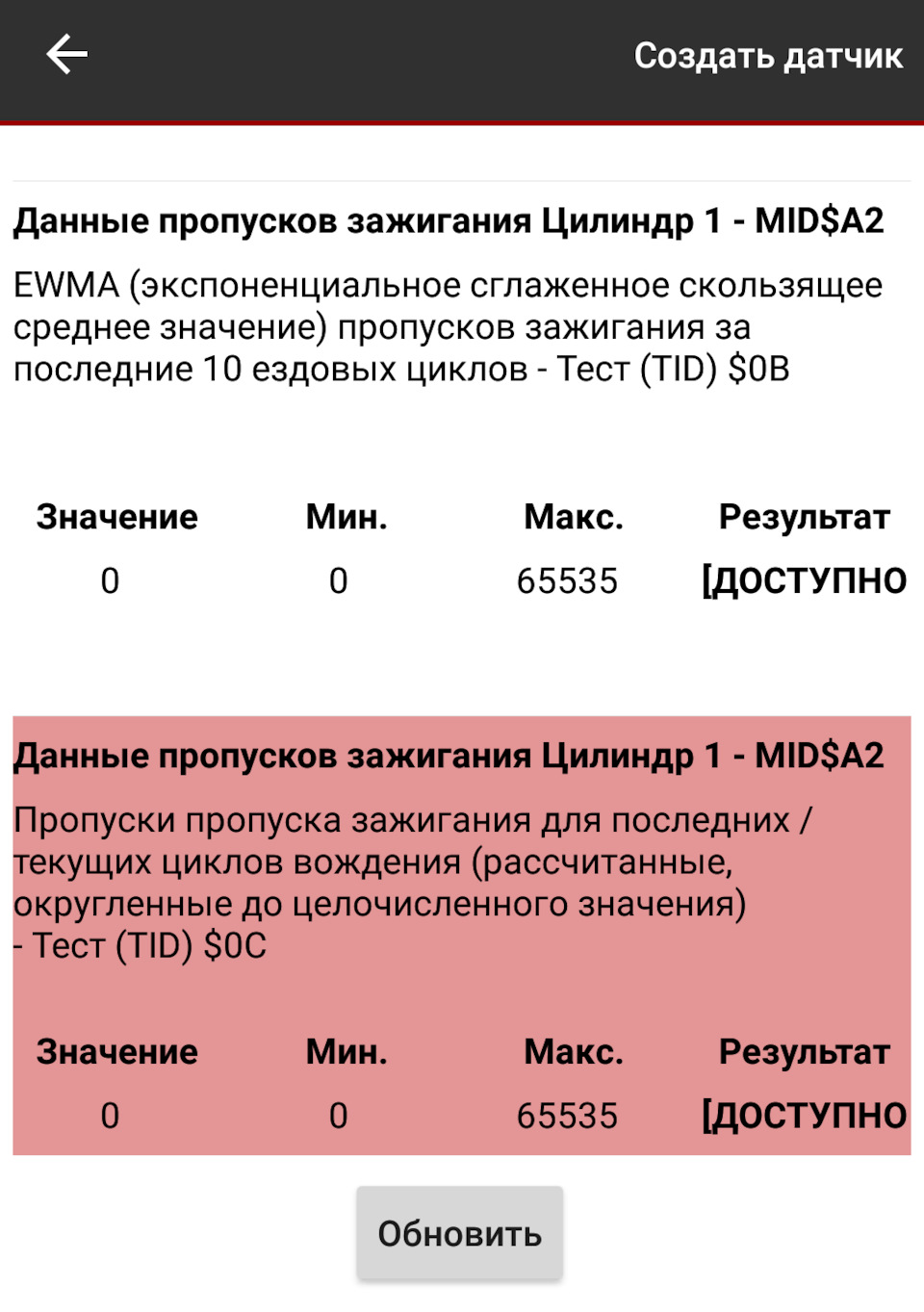

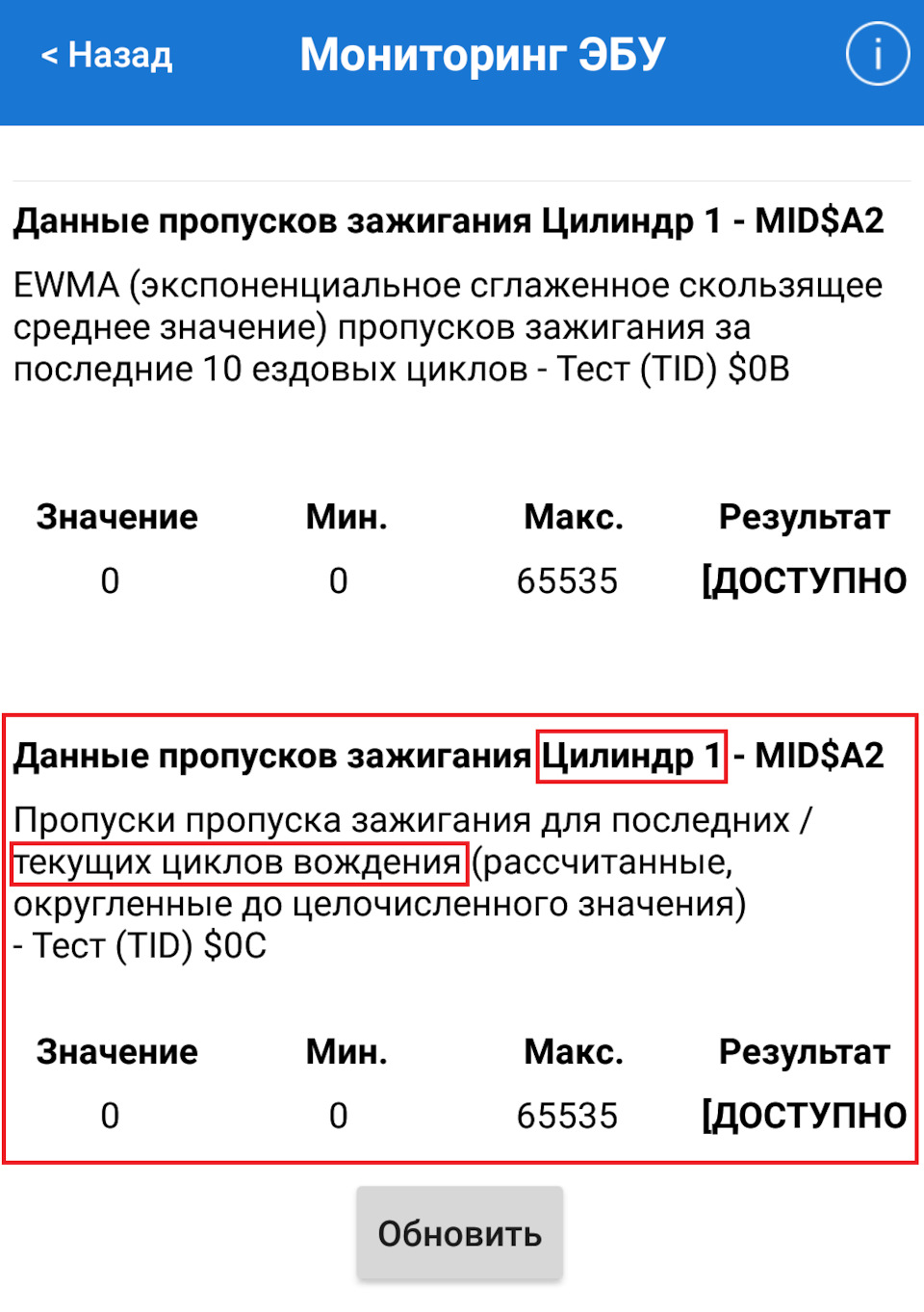

Как посмотреть пропуски зажигания через elm327 в кар сканер

У вас появляются пропуски зажигания на холостом ходу или под нагрузкой? Пропуски воспламенения являются одной из наиболее распространенных проблем, когда речь идёт о современных бензиновых двигателях. Искра имеет критическое значение в работе двигателя.

Есть много причин, которые могут вызвать пропуски зажигания. Их нелегко устранить, тем более, если вы не знаете, где их искать.

В этом руководстве мы рассмотрим симптомы пропусков воспламенения, их причины и способы устранения неполадок наилучшим образом.

Что такое пропуск зажигания?

Чтобы узнать, что такое пропуск на самом деле, сначала мы должны начать с основ работы двигателя автомобиля.

Здесь вы видите хорошую иллюстрацию того, как поршни и коленчатый вал движутся внутри цилиндра, когда двигатель работает. Поршни выталкиваются вниз взрывом внутри цилиндра. Поршень, двигаясь вниз, вращает коленвал. Работу двигателя можно разделить на четыре этапа, поэтому данный тип двигателя называется четырехтактным.

Это описание работы четырехтактного двигателя, который установлен почти во всех современных автомобилях. Есть некоторые старые автомобили, которые используют 2-тактный двигатель, но мы не будем их рассматривать.

Пропуск зажигания происходит тогда, когда один или несколько из этих этапов является неправильным или отсутствует.

Теперь вы знаете основы того, как работает цилиндр в двигателе автомобиля и на каких этапах может произойти пропуск. С этим знанием намного легче найти причину, в результате которой происходит пропуск воспламенения.

Признаки пропусков зажигания

Есть несколько различных симптомов, которые вы можете почувствовать, когда дело доходит до пропусков зажигания двигателя. Вот некоторые из наиболее распространенных.

1. Неровное ускорение

Когда происходит пропуск зажигания, вы можете почувствовать это как лёгкий или сильный толчок, исходящий от двигателя. Эти пропуски часто происходят во время работы двигателя под нагрузкой, когда вы ускоряетесь на высоких оборотах и высоких передачах. Проблемы с ускорением являются типичным признаком того, что в вашем двигателе пропуски зажигания.

2. Неустойчивый холостой ход

Иногда пропуски будут на холостом ходу. Датчики двигателя получают неправильные значения, и топливовоздушная смесь становится неверной. Это может привести к очень неравномерному холостому ходу. Обороты могут прыгать вверх-вниз, вплоть до остановки двигателя.

3. Вибрации

Двигатель автомобиля балансируют на заводе, используя различные балансиры, чтобы получить как можно меньше вибраций от него. Когда один цилиндр работает неправильно, двигатель становится несбалансированным, и это может вызвать сильные вибрации в салоне, при разгоне или на холостом ходу.

4. Загорание Check Engine

Современные автомобили контролируют состояние всех датчиков двигателя. Если датчик вышел из строя или он чувствует, что что-то не в порядке с двигателем, он отправит информацию в блок управления. Когда ЭБУ получит данные, он решит, является ли проблема серьезной или нет. Если проблема возникает неоднократно, блок управления включит лампочку «Check Engine», чтобы вы могли принять меры.

5. Медленное ускорение

Как мы говорили ранее, пропуски могут привести к тому, что датчики кислорода получат ошибочную информацию и создадут слишком богатую или слишком бедную смесь.

Слишком бедная или богатая смесь может вызвать замедленное ускорение и даже перевести ваш автомобиль в защитный режим. Это приведет к тому, что двигатель не будет вращаться более 3500 об/мин, и ЭБУ отключит турбонаддув.

6. Изменение звука двигателя

Если вы немного разбираетесь в автомобилях, вы заметили, что есть разница в звуке от разных двигателей. Двигатели V8 имеют совсем другой тон, нежели четырехцилиндровый двигатель.

Если ваш 4-цилиндровый двигатель дает пропуск в одном цилиндре, то он может звучать как трехцилиндровый. Если ваш автомобиль звучит необычно, скорее всего это пропуски зажигания.

Причины пропусков зажигания

Теперь, когда вы подозреваете пропуски воспламенения, где вы должны начать искать проблему? Вот наиболее распространенные причины пропусков — от самых распространенных до наименее распространенных.

1. Неисправная катушка зажигания или прерыватель-распределитель (трамблёр)

Если у вас старый автомобиль, это наиболее распространенная причина. У некоторых автомобилей отдельная катушка зажигания на каждой свече, в то время как у других — одна катушка с кабелем зажигания для каждой свечи.

На более старых автомобилях установлен прерыватель и в некоторых случаях также катушка зажигания. Если у вас есть отдельные катушки, то отсоедините каждую, чтобы узнать на каком цилиндре пропуски. Замените неисправную катушку зажигания.

2. Неисправные свечи

Второй наиболее распространенной причиной пропусков являются плохие свечи зажигания. Свечи зажигания зажигают смесь в цилиндрах, и они изнашиваются со временем. Свечи стоят недорого и их легко заменить. Если вы не можете вспомнить, когда в последний раз меняли свечи, возможно, пришло время для этого.

3. Негерметичность впускного коллектора

Негерметичность вблизи головок цилиндров также очень распространена, когда речь идёт о свечах зажигания. Эта проблема была распространена в старых автомобилях без стальных прокладок впускного коллектора.

Если у вас старый двигатель — можете проверить это. Если у вас новый автомобиль — проверьте, нет ли других признаков утечек вокруг прокладки впускного коллектора. Проверьте, нет ли поврежденных вакуумных шлангов.

4. Низкое давление топлива

Может быть вызвано неисправным регулятором давления топлива, неисправным топливным насосом или засоренным топливным фильтром. Низкое давление топлива приведет к обедненной смеси в двигателе, что приведет к пропускам во всех цилиндрах. Если у вас коды неисправностей зажигания во всех цилиндрах, то проверьте давление топлива.

5. Форсунки

Другой проблемой, которая была раньше распространённой, были проблемы с форсунками. Неисправная топливная форсунка может привести к пропускам зажигания.

Это довольно трудно диагностировать без проверки работы форсунки. Проблемы с форсунками не распространены на новых автомобилях, и поэтому сначала проверьте другие возможные причины.

6. Низкая компрессия/повреждение внутри двигателя

Если вы проверили всё остальное, возможно у вас низкая компрессия или повреждения внутри двигателя. Изношенный ремень ГРМ также может вызвать низкое сжатие — проверьте это в первую очередь.

Безопасно ли ездить при пропусках зажигания?

При возникновении пропуска топливовоздушная смесь, поступившая в двигатель, выйдет из него несгоревшей. На современных автомобилях есть каталитический нейтрализатор, который уменьшает выбросы от автомобиля. Катализатор во время работы может иметь температуру до 600 градусов.

И что произойдет, когда несгоревшая топливовоздушная смесь попадет в него? Правильно, она взорвется внутри катализатора. Взрывы внутри каталитического нейтрализатора могут повредить его. А новый катализатор — удовольствие не из дешёвых.

Кроме этого пропуски могут повредить и другие датчики в двигателе, такие как датчики кислорода. Мы бы никогда не рекомендовали ездить на автомобиле с пропусками зажигания, особенно на большие расстояния. Небольшие расстояния до автосервиса, без нагрузки на двигатель — это нормально, но не игнорируйте пропуски, продолжая движение.

Как ЭБУ узнает о возникновении пропусков?

Блок управления двигателем может обнаружить пропуски по-разному, в зависимости от модели автомобиля и двигателя. ЭБУ использует множество датчиков, чтобы знать, когда зажигать свечу зажигания, когда впрыскивать топливо в цилиндр, как изменять топливовоздушную смесь. Для обнаружения пропусков блок управления часто использует датчик коленчатого вала.

Датчик коленчатого вала измеряет положение коленчатого вала и вычисляет число его оборотов в минуту. Датчик коленвала использует датчик распредвала, чтобы определить, какой из цилиндров в верхней мёртвой точке и готов к воспламенению.

Толкание поршней вниз приводит к небольшому увеличению скорости вращения коленвала. Если датчик коленчатого вала не распознает это увеличение скорости, блок управления двигателем сохранит код неисправности на том цилиндре, на котором произошёл пропуск.

Иногда блок управления не может определить, на каком цилиндре происходят пропуски, и он запоминает код ошибки P0300 (случайные пропуски).

Некоторые ЭБУ используют сопротивление катушки зажигания. Когда зажигание не происходит, блок управления понимает это через электропроводку, что приводит к появлению ошибки. Эта способ не так распространён, как обнаружение по датчику коленвала.

Если вы читали статью с самого начала, то теперь знаете, что может вызвать пропуски. Если вы пришли сразу в этот пункт, то для вас мы кратко напишем возможные причины. Пропуски происходят, если одно из перечисленного отсутствует, либо происходит в неправильное время:

Чтобы диагностировать пропуски, мы должны проверить всё. Но некоторые ошибки более распространены, чем другие. Если начать в правильном направлении, это может сэкономить вам много времени. Напишем краткое руководство о том, что делать, когда пытаешься найти причину пропусков зажигания.

1. Чтение ошибок

При обнаружении ошибок в памяти кодов контроллера, запишите их и сотрите. Они понадобятся нам в следующем пункте.

2. Используйте информацию, которую вы получили

Теперь, когда вы знаете код ошибки, нужно понять, о чём он говорит. От этого зависит дальнейшая диагностика.

Случай 1: вы считали много кодов ошибок пропусков на разных цилиндрах. Дополнительно есть ошибки, связанные с воздушно-топливной смесью.

Для примера. Если у вас есть два или более таких кодов неисправностей:

В этом случае, если двигатель работает грубо или неустойчиво, вы должны начать ремонт с топливно-воздушной смеси. Скорее всего проблемы с ней вызывают пропуски. Если вы считали код, связанный с топливовоздушной смесью вместе с кодом пропусков, всегда начинайте поиск со смеси. Бывают случаи, когда выходят ошибки по смеси из-за пропусков, но это случается редко.

Следует проверить общие причины. Начните с утечки воздуха вокруг впускного коллектора, проверьте шланги на наличие трещин. Вы можете использовать очиститель тормозов или аэрозоль «быстрый старт» для осторожного распыления вокруг впуска, когда двигатель работает на холостом ходу. Если обороты поднимаются, значит есть утечка воздуха. Помните, что эти спреи очень легко горят, так что подготовьте огнетушитель на всякий случай.

Если утечек на впуске нет, следующим шагом будет изучение кода неисправности, связанного с топливовоздушной смесью. Можно воспользоваться Гуглом, чтобы найти возможные причины этого кода неисправности и пути его устранения.

Случай 2: Вы считываете код неисправности на определенном цилиндре снова и снова несмотря на его стирание

Если вы получаете ошибку на определенном цилиндре всё время или только ошибки пропуска зажигания без другого связанного кода неисправности, просто читайте дальше. Эту проблему гораздо проще решить. Мы расскажем об этом в следующем шаге.

3. Проверьте зажигание

Пришло время проверить зажигание. Потому что в большинстве случаев проблема вызвана неисправностью зажигания. Вот с чего мы начнём. Если у вас старый автомобиль с распределителем зажигания, всегда начинайте с проверки внутри трамблёра.Он часто бывает изношен.

Если двигатель работает на холостых оборотах неровно, и если у вас двигатель с отдельными катушками зажигания. Нужно завести его, дать поработать на ХХ, а затем отсоединить по одной катушке последовательно. Помните, что на катушках зажигания очень высокое напряжение, и вы должны быть очень осторожны.

Если вы отключите катушку зажигания и не почувствуете никакой разницы в работе двигателя, значит вы нашли цилиндр, в котором пропуски воспламенения.

Вы можете использовать эту же процедуру со старыми автомобилями, которые используют распределённое зажигание. Отсоединяйте свечные провода, пока не узнаете, какой цилиндр не работает.

Во время работы нужно пользоваться изолированным инструментом или средствами защиты. Если вы отключаете провода руками без какой-либо изоляции, вы можете попасть под напряжение. Всегда используйте правильные инструменты или отключайте провода с выключенным двигателем.

Видео о том, как проверить искру:

Теперь, когда вы точно знаете, какой цилиндр не работает, можно поменять катушку зажигания (провода) с рабочим цилиндром. Если проблема перемещается на другой цилиндр, замените катушку зажигания (кабель).

Если проблема остаётся на том же цилиндре, можно проделать то же самое со свечами. Поменяйте свечи зажигания между двумя цилиндрами. Если проблема перемещается — замените свечи зажигания.

Если вы попробовали поменять свечи и катушки зажигания, но проблема все ещё в том же цилиндре, нужно проверить искру. Если у вас нет искры в этом цилиндре, даже если вы меняете катушки и свечи, то нужно изучить схему питания для вашего двигателя. Надо проверить напряжение, заземление и т. д. Этот шаг сложнее, и мы не будем писать об этом здесь.

Если с искрой всё в порядке, но цилиндр не работает, переходите к следующему пункту.

4. Проверьте герметичность впускного тракта

Всегда берите с собой огнетушитель. Потому что, если спрей или очиститель тормозов воспламенятся, то они будут гореть очень хорошо. Поверьте, это действительно так.

Утечки на впускном тракте не всегда приводят к тому, что двигатель вообще не работает на этом цилиндре. Вместо этого он будет работать неустойчиво. Но это легко проверить, и это может быть возможной причиной. Если вы не обнаружили утечек, переходите к следующему пункту.

5. Проверьте компрессию

Теперь, когда вы знаете, что искра в порядке, но она не работает на этом цилиндре, пришло время проверить компрессию на всех цилиндрах. Чтобы её проверить, используют компрессометр. Его можно купить за 500 — 1000 руб.

Если у вас низкое сжатие на цилиндре, на котором пропуски, налейте в него немного масла и снова проверьте. Если компрессия всё ещё низкая, то больше нечего делать. Нужно разбирать двигатель.

Вы должны проверить клапаны, прокладки клапанов и поршневые кольца. Вы также можете проверить синхронизацию распредвала, но в этом случае вы бы получали низкую компрессию на всех цилиндрах. Если сжатие в порядке, пришло время перейти к следующему шагу.

Не будем вдаваться в подробности того, как проверить компрессию. Лучше посмотрите видео об этом:

6. Проверьте топливо

Теперь есть только одна возможная причина — нет впрыска топлива в этот цилиндр. Это значит, что у вас автомобиль с инжекторным двигателем. Т. к., если бы у вас был старый двигатель с карбюратором, он бы не смог отключить только один цилиндр.

Начните с отсоединения разъема от форсунки на цилиндре, который не работает. Проверьте, есть ли у вас питание 12 В на одном из проводов с включенным зажиганием. Это проверяется мультиметром. Другой провод заземлен через ЭБУ, его проверить не так просто.

Вы можете использовать светодиод, чтобы проверить, нет ли какой-нибудь «земли» на этом проводе, когда двигатель работает. Но мы рекомендуем вам использовать осциллограф. Вы также можете проверить давление топлива, но в этом случае, скорее всего, проблемы были бы на нескольких цилиндрах.

Если на форсунку приходит 12 вольт и проблема не устранена, необходимо найти осциллограф и проверить «землю» от блока управления двигателем.

Мы надеемся, что вы нашли свою проблему. Если нет, то вы должны пройти через это руководство, шаг за шагом, ещё раз.

Вывод

Я надеюсь, что вы чему-то научились и решили свои проблемы с пропусками зажигания.

Пропуски воспламенения
Мотор дрожит, трясется и не едет – проблема, которую легко описать словами, но сложно найти. Более строгое название этой проблемы – «пропуски воспламенения». Поговорим о том, из-за чего она возникает, как ее можно диагностировать и чем в этом поможет сканер ELM327 в сочетании с программой Motordata OBD.

Всё это может говорить о пропусках воспламенения. Именно так, поскольку термин «пропуски зажигания» подразумевает проблемы с системой зажигания – свечами, катушками и так далее. А «троить» мотор может и по другим причинам, которые мы перечислим ниже. Собственно, в английском языке это явление и называется «misfire», что гораздо более точно и лаконично. Тем не менее, для удобства в тексте ниже будет также иногда использоваться более привычный термин «пропуски зажигания».

Почему блоку управления нужно регистрировать пропуски воспламенения

Пропуски воспламенения (зажигания) плохи не только тем, что создают дискомфорт водителю, но и тем, что несгоревшее топливо в этом случае попадает в выхлоп. Это не слишком хорошо для экологии. Но и это еще не всё. Топливо смывает масляную пленку со стенок цилиндра, а это может привести к повышенному износу цилиндра и поршня.

Кроме того, подавляющее большинство автомобилей на наших дорогах оборудовано каталитическим нейтрализатором (в просторечии – «катализатор») – устройством, в котором токсичные компоненты выхлопа доокисляются до безвредных соединений. Катализатор представляет собой металлические или керамические «соты», покрытые слоем благородных металлов, в присутствии которых окисление происходит быстрее (отсюда, собственно, и название устройства). Работает катализатор при высоких температурах (400-800°C). При пропусках воспламенения, когда на него попадает несгоревший бензин – температура катализатора повышается до 1400°C, что приводит к его оплавлению или разрушению. И это опять проблема. Оплавившийся катализатор перестает пропускать выхлопные газы, что приводит к новым проблемам – мотору сложнее стартовать, а мощность еще сильнее снижается. Если катализатор разрушается, то получившуюся крошку может затягивать в цилиндры, где она работает как абразив, очень быстро приводя к необходимости капитального ремонта двигателя.

В любом случае, после разрушения катализатора его надо либо менять, либо удалять. Удаление катализатора – действие сомнительное как с точки зрения экологии, так и с точки зрения потребительских качеств автомобиля. Начиная с того, что выхлоп без нейтрализации токсичных веществ довольно сильно пахнет, и заканчивая тем, что необходимо каким-то путем «обманывать» блок управления, что не всегда реально сделать корректно. Новый же катализатор стоит довольно дорого, даже если менять его не целиком в корпусе, а отдельно соты.

Катализатор без корпуса. Для его замены корпус («банка» в просторечии) катализатора вскрывается, соты старого (оплавленного или осыпавшегося) катализатора удаляются, а новый катализатор приваривается на его место

Исходя из всего вышесказанного, понятно, что блок управления должен регистрировать пропуски воспламенения как из соображений экологии, так и во избежание повреждений двигателя и катализатора. Сложно сказать, какая из двух причин стала основной, но согласно стандарту OBD2/EOBD, в современных блоках управления возможность регистрации пропусков заложена. Однако реализация этого требования у всех разная. Существуют блоки и автомобили, не регистрирующие пропусков зажигания даже при полностью отключенном цилиндре.

Как регистрирует проблему блок управления.

С вопросом «надо ли регистрировать?» мы разобрались, теперь надо понять, как именно это сделать. К сожалению, не существует датчика, позволяющего однозначно определить, было ли воспламенение в цилиндре. Поэтому в блоки управления закладывают алгоритм регистрации по косвенным признакам. Чаще всего блок управления анализирует равномерность вращения коленчатого вала по сигналам с ДПКВ (датчик положения коленчатого вала). Неравномерность вращения при определенных условиях считается признаком пропуска воспламенения. Как правило, за отклонения принимается величина более 0,2%.

Кроме того, на автомобилях с индивидуальными катушками зажигания контролируются цепи управления катушками – если снять разъем с одной катушки, то блок управления априори отметит этот цилиндр как неработающий.

В ряде систем могут быть применены иные признаки для регистрации пропусков.

Даже если бы пропуски воспламенения фиксировались достоверно, а не по косвенным признакам, было бы некорректно отключать цилиндр по одному зафиксированному пропуску. Поэтому у блока управления есть параметр «счетчик пропусков воспламенения» для каждого из цилиндров. Как правило, блок управления решает, что пропуски воспламенения присутствуют и надо отключать цилиндр, если количество пропусков по какому-то из цилиндров превышает определенный порог, заданный разработчиками.

Второе, что делает блок, как уже упоминалось – отключает подачу топлива в тот цилиндр, в котором зафиксированы пропуски. На соответствующую форсунку просто перестают подаваться сигналы на открытие.

Наконец, третье – блок управления формирует и сохраняет в памяти код ошибки, а также зажигает Check Engine постоянно. Как правило, это ошибка P0301-P0308, если удалось определить конкретные цилиндры с пропусками. Последняя цифра как раз соответствует номеру цилиндра. Если не удалось определить, в каком цилиндре пропуски, или пропуски зафиксированы в нескольких цилиндрах, фиксируется код P0300.

В некоторых блоках управления формируются не стандартные коды P0300-P0308, а коды с другими номерами, из категории специфичных для конкретного производителя. Например, так происходит на автомобиле Lada X-Ray с двигателем ВАЗ-21179. Несмотря на это, их смысл и расшифровка аналогичны стандартным P0300-P0308.

На упомянутую выше ситуацию с управляющей цепью катушек формируется другой код ошибки, не относящийся непосредственно к пропускам воспламенения.

Как искать проблему

Без специальных инструментов бывает не слишком просто отличить пропуски зажигания от другой проблемы. Как правило, водителю доступны три признака – вибрации, сниженная мощность и мигающая (горящая) лампа Check Engine. Ни один из признаков не является достаточным для того, чтобы однозначно подтвердить пропуски.

Есть и хорошая новость – из специальных инструментов часто бывает достаточно простого сканера ELM327 в сочетании с программой, умеющей связываться с автомобилем по протоколу OBD2, а еще лучше – по заводскому протоколу. Мы в качестве такой программы рассматриваем Motordata OBD, поскольку она умеет работать по обоим протоколам, и делает это хорошо.

Первое и очевидное, что следует сделать – прочитать ошибки. Возможно, в памяти уже хранится ошибка, указывающая на конкретный цилиндр, с которым связана проблема. Например, так будет выглядеть ошибка при отключенной катушке на автомобиле Ford Focus 2 с двигателем объемом 2.0 литра:

Ошибка по цепи управления катушкой
Видим, что зафиксирована ошибка P0352 – это неисправность цепи катушки второго цилиндра. Логика здесь та же, что и с ошибками P0301-P0308 – последняя цифра обозначает номер цилиндра, по которому зафиксирована проблема. Так, P0351 будет означать проблему цепи катушки первого цилиндра. Также в данном случае ошибка сопровождена стоп-кадром (freeze frame), сохранившим условия, при которых зафиксирована ошибка. В принципе, особой ценности он не несет, но по значению давления во впускном коллекторе можно понять, что зафиксирована она уже при работающем двигателе, иначе разрежения во впуске не было бы и там стояло бы значение 100 кПа.

Если блок управления не умеет регистрировать пропуски воспламенения или по какой-то иной причине не формирует код ошибки, можно попробовать посмотреть на состав смеси, то есть, на показания лямбда-зонда. Поскольку в проблемном цилиндре не происходит сгорания, топливо и воздух выходят из него, не изменяя состава. Это значит, что концентрация кислорода на выпуске составляет около 21%, что для лямбда-зонда является очень высокой цифрой, и в результате он покажет значение, соответствующее бедной смеси. Для порогового лямбда-зонда это будет значение около 0 В:

Показания лямбда-зонда при пропусках воспламенения

Немного забежим вперед и уточним – бедная смесь может оказаться не следствием, а причиной проблемы – когда воздуха слишком много, смесь может воспламеняться не всегда, что в конечном счете выльется в такие же пропуски воспламенения, но к системе зажигания это не будет иметь никакого отношения.

Также возможна ситуация, когда ошибки по конкретному цилиндру нет, но можно посмотреть счетчики пропусков воспламенения по всем цилиндрам. В зависимости от конкретной машины это может быть доступно и по протоколу OBD2, и по заводскому протоколу:

Счетчики пропусков воспламенения на автомобиле BMW

Если всё же удалось локализовать цилиндр, с которым связана ошибка, дальше нужно разобраться, из-за чего в нем пропадает воспламенение. Причин, если в крупную клетку, не так уж много:

Сосредоточимся на проверке системы зажигания. Здесь виноваты могут быть по очереди:

1)свечи зажигания из-за увеличенного зазора или пробоя по изолятору. Для проверки следует выкрутить свечу, замерить зазор и внимательно осмотреть фарфоровый изолятор на предмет пробоев:

Пробой свечи по изолятору

При наличии чрезмерно увеличенного зазора или следов пробоя надо заменять свечи для продолжения диагностики.

А вот характерный коричневый «поясок» в месте соединения изолятора с металлической частью свечи, вопреки распространенному мнению, не является признаком каких-либо проблем со свечой. Его наличие может говорить только о присутствии масла в свечном колодце, но это никак не влияет на работу системы зажигания.

«поясок» на изоляторе свечи зажигания

2)Наконечники свечных проводов или катушек, надеваемые на свечи. Их также необходимо осмотреть изнутри на предмет пробоев или, например, следов коррозии – такие случаи также встречались.

3)Проблема может быть связана и с внутренним состоянием высоковольтных проводов или катушек зажигания. Провода можно прозвонить мультиметром, их сопротивление должно быть примерно в диапазоне от 500 Ом до 20 кОм – конкретное нормальное значение зависит от марки и модели автомобиля.

Если на автомобиле установлены индивидуальные катушки зажигания, то проще всего поменять местами катушки с проблемного и исправного цилиндра. Если код ошибки начнет указывать на другой цилиндр – это однозначно свидетельствует проблеме с катушкой.

Аналогично можно поступить и с высоковольтными проводами, если их длина позволяет менять их местам. Практика, правда, такова, что для систем с одной катушкой и высоковольтными проводами стоимость замены системы (катушка+провода+свечи) чаще всего оказывается сравнима с ценой работы по поиску неисправности – особенно в случаях, когда для доступа к свечам необходимо снятие впускного коллектора.

Альтернативной проверкой катушки и проводов является «дедовский» способ, при котором надо выкрутить свечу из цилиндра, вставить ее в катушку, прислонить резьбой к любой металлической неокрашенной детали под капотом, и покрутить стартером. В этой ситуации можно глазами увидеть, есть искра или нет.

Сложным для диагностики случаем являются автомобили, на которых катушки зажигания всех цилиндров объединены в один неразборный модуль. Это очень распространенное решение. Здесь, очевидно, нет возможности поменять катушки местами для проверки.

Удобно, если есть возможность взять заведомо исправную катушку с другого автомобиля, как это нередко практикуется в среди участников клубов, объединенных одной маркой – классически именно так проверяли «кассету» зажигания участники клубов Saab в тот период, когда автомобили этой марки еще не были редкостью на дорогах.

Принципиально и на таком модуле возможна визуальная проверка наличия искры, но это будет выглядеть громоздко и довольно странно:

Проверка наличия искры на модуле зажигания. Металлический лом прижат к резьбовым частям свечей и соединен проводом с минусовой клеммой. Модуль зажигания штатно подключен к проводке автомобиля

Другие возможные причины

Возможны также ситуации, когда проблема не связана ни с зажиганием, ни с форсунками, ни с компрессией. Более того, нередко ошибка по пропускам воспламенения может возникнуть при фактическом присутствии воспламенения. Перечислим некоторые примеры таких ситуаций:

Другой причиной такой ситуации могут оказаться банально некорректные фазы ГРМ, из-за которых воспламенение также будет происходить не тогда, когда надо.

Учитывая все вышесказанное, можно констатировать: в определении причин пропусков воспламенения, как и в остальной диагностике, основную роль играет не доступный инструмент, а понимание процессов, происходящих под капотом и в блоке управления. Тем не менее, одними знаниями провести диагностику чаще всего невозможно, и для получения хотя бы первичной информации необходим инструмент. Для снятия катушек и свечей это будут гаечные ключи, для проверки формы и уровней сигналов – осциллограф, а для получения информации из блока управления идеально подойдет приложение для диагностики автомобилей Motordata OBD.

Видео к данной статье:

Car Scanner ELM OBD2
версия: 1.86.4

Последнее обновление программы в шапке: 15.11.2021

Краткое описание:
Наблюдайте за работой Вашего автомобиля в режиме реального времени, считывайте ошибки, стоп-кадры и другие данные диагностики, замеряйте разгон и многое другое!

Описание:
Приложение для диагностики и контроля автомобиля через адаптер ELM327.

Возможности программы:
1) Настраиваемая приборная панель с множеством экранов. Выводите те данные, которые вам нужны в том виде, который вам удобен.
2) Чтение ошибок (быстрое и углубленное).
3) Сброс ошибок (быстрый и углубленный).
4) Наблюдение за результатами самодиагностики ЭБУ.
5) Чтение стоп-кадров (состояние параметров двигателя в момент регистрации ошибки)
6) Проверка готовности автомобиля к тестам экологичности выхлопа.
7) Поддержка всех автомобилей, совместимых со стандартом OBD2 (перейдите по адрес carscanner.info, чтобы получить больше информации).
8) Car Scanner включает в себя заранее настроенные профили подключения для самых разных автомобилей.
Некоторые профили подключения предоставят вам дополнительные возможности (особенно для автомобилей Toyota, Mitsubishi, GM, Opel, Vauxhal, Chevrolet, Nissan, Infinity, Renault, Hyundai, Kia, Mazda).
9) Режим приборной панели можно использовать как проектор на лобовое стекло вашего автомобиля. Получите бесплатно то, что раньше было доступно только премиальным автомобилям!
10) Вы можете производить точные замеры разгона с помощью Car Scanner!
11) Car Scanner умеет записывать отображаемые данные для последующего анализа.
12) Car Scanner может следить за расходом топлива и вести подробную статистику расхода топлива и трат на топливо.
13) Кодирование автомобилей VAG на платформах MQB и PQ26 и MLB-EVO. Так как поступает очень много вопросов, подчеркиваю: в данный момент поддерживаются ТОЛЬКО АВТОМОБИЛИ НА ПЛАТФОРМАХ MQB и PQ26. Другие марки и платформы пока что не поддерживаются. Пожалуйста, не надо спрашивать у меня «а когда будет ххх?». Я не знаю. Будет тогда, когда будет готово.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: список отображаемых параметров различен для каждого автомобиля и на 100% зависит не от программы Car Scanner, а от блока управления автомобилем.

Для работы программы необходим адаптер, совместимый с ELM327.

Требуется Android: 5.0 и выше
Русский интерфейс: Да

Редактор пидов в формате CSP: CarScannerPidEditorV2.zip ( 472.54 КБ )

Редактор кодировок (для версий 1.76.0 и выше): CarScannerPublicCodingEditor_v0.2.zip ( 264.06 КБ )

Диагностика с помощью адаптера ELM327 wifi v1.5 автомобиля, который не показывает ошибок.

ELM327 как пользоваться

Как уже говорилось раньше с помощью любого адаптера ELM327 можно диагностировать двигатель, а более качественные модели с соответствующим программным обеспечением могут показать ошибки по всем системам. Но если автомобиль не показывает ошибок, это еще не означает что он исправен. Ошибки загораются, когда автомобилю совсем плохо и его нельзя эксплуатировать без ремонта, а вот пограничные состояния, когда ошибка еще не возникла или была сброшена можно отследить при помощи параметров.

ELM327 программы.

Для диагностики машины подойдет любая программа, которая работает с ELM327 и может выводить параметры работы двигателя, мы же рассмотри работу с программой Car Scanner. И так Вы вставили адаптер в разъем OBD2, повернули ключ зажигания и машину не заводим. Осуществляем подключение телефона к адаптеру. Если первый этап прошел, адаптер считаем УСЛОВНО исправным. Следующим этапом ELM327 осуществляет подключение к EBU автомобиля. Если подключение не прошло, значит Ваш автомобиль старый и требует специальной строки инициализации подключения (ищите по соответствующему запросу информацию в интернете) или Ваш адаптер не исправен (что маловероятно, так как неисправные адаптеры косячат, отваливаются, искажают информацию или сбивают работу двигателя, но подключаются). Проверьте работу другим заведомо исправным адаптером.

ELM327 аккумулятор.

ELM327 абсолютное давление во впускном коллекторе.

ELM327 долговременная топливная коррекция.

Дальше машина заведена, смотрим данные «долговременная топливная коррекция». На исправной машине у меня занчение составляет 1,5% и может колебаться до 5% в плюс или в минус, и зависимосит от качества бензина и условий эксплуатации. Значения долговременной топливной коррекции от 5 до 10% это плохо (следите за показаниями в течении месяца, может машинка что то не то съела). Значения долговременной топливной коррекции больше 10% указывают на неисправность системы впрыска. В плюсовую сторону смесь слишком бедная, в минусовую сторону смесь слишком богатая. Я говорю о неисправности с которой можно ездить. Если долговременная топливная коррекция превысит 20% то зажжется лампочка неисправности двигателя, ELM327 покажет Вам ошибку системы впрыска и значит к Вам пришел мохнатый пушистый зверек ПИСЕЦ.

ELM327 температура всасываемого воздуха.

Вообще инжекторный двигатель будет работать при любых неисправных датчиках с горящей ошибкой, получая данные из расчетных таблиц в памяти EBU. Единственный датчик при неисправности которого работа двигателя не возможна это датчик положения коленвала.

ELM327 температура охлаждающей жидкости.

ELM327 обороты двигателя.

Еще один параметр который продублирован на панели Вашего автомобиля это обороты двигателя. И показания ELM327 полученные от EBU, опять же будут более точными. На холодной машине двигатель начинает работу с 1200 оборотов и затем плавно по мере прогрева снижает значение до 800 оборотов на холостом ходу. Как видите на прогретой исправной машине показания оборотов двигателя на холостом ходу колеблются на 10 единиц от 790 до 800 оборотов. Если показания оборотов двигателя на холостом ходу колеблются значительно сильнее и Вы слышите, что обороты плавают проверьте датчик холостого хода и датчик положения дроссельной заслонки. Если какой из этих датчиков умер ELM327 покажет ошибку по данному датчику.

ELM327 датчик кислорода.

ELM327 угол опережения зажигания.

ELM327 Car Scanner.

Теперь касательно программы Car Scanner. Она ведет запись только тех параметров, которые в данный момент времени отображаются на экране телефона и связанных с ним. То есть если Вы переключили отображение с одного параметра на другой, то запись первого параметра скорее всего прервется и на графике будет пропуск, до того момента, пока Вы снова не будете наблюдать этот параметр на экране. В оправдание могу сказать, что даже устройства Launch могут выводить одновременно до 6 параметров.

ELM327 купить.

Открыл тут профиль на Али и выяснилось, что адаптер ELM 327 был вторым заказом из Китая в далёком уже 2014 году. Обалдеть время летит. А всё потому, что ценность его казалась мне не слишком высокой. Но время идёт и мнение, благодаря программе Car Scaner, поменялось буквально на противоположное. Но обо всём по порядку.

Или в Китае, на Али подобные устройства стоят чуть дешевле. Примерно от 350 до 1000 рублей в зависимости от жадности продавца.

Тестировать будем на примере автомобиля Kia Ceed JD 2013, мотор 1,6 MPI 129 л.с., механическая КПП, ESP нет. В программе умышленно оставлен английский интерфейс, чтобы не разгадывать вероятные ошибки кривого перевода.

Основная масса умений идентична тому, что предлагает нам Torque Pro, на примере которой я делал обзор сканера. На главной странице приложения мы увидим чтение ошибок, данные в режиме реального времени, настраиваемую приборную панель с датчиками, датчики списком все подряд, различные варианты тестов, статистику и настройки.

Набор инструментов стандартный, некоторые открываются только после подключения к автомобилю и его автоматической идентификации

С приборной панелью и данными в реальном времени (т.н. Лайв Дата) всё более-менее понятно и стандартно. Выбираем показатели, смотрим. Можно вывести графики или различные приборы. Есть три предустановленных экрана с основными показателями. В том числе есть любимый многими сидоводами график напряжения на датчиках кислорода.

Пока отличия не сильно бросаются в глаза, хотя они существенны. Так, при диагностике ошибок программа опрашивает гораздо больше блоков, чем это делает Torque. Не слишком удобно, что приложение заранее не отключает заведомо не используемые системы, типа 4WD, хотя при подключении к автомобилю происходит его автоматическая идентификация. Всего систем 47 и проверяются они не так чтобы быстро. Хорошо, что галку с них всегда можно снять вручную.

Процесс проверки систем занимает некоторое время. Даже для тех из них, которых нет

И это даже работает. По крайней мере, глючную ошибку с насосом ABS, которая периодически записывается в память (и про нее было где-то в обзоре сканера Delphi DS150) в списке DTC показало. Другое, что там же показало какую-то странную ошибку с непонятным кодом B1000(51). Вероятно, это программный глюк, потому что другие сканеры такой код не видят.

Непонятная ошибка, существующая только в Car Scaner и датчики скорости ABS

Почему я заострил внимание на ABS, потому что у Сидов есть проблемка с перетирающейся проводкой датчиков задних колес. Ошибка выскакивает на приборке, и все знают, что датчик отказал. Но какой? Даже если не удастся посмотреть код ошибки, в Car Scaner можно найти в списке датчиков четыре позиции по датчикам скорости колес системы ABS. Они находятся в самом конце списка All Sensors. У какого датчика скорость отображается криво (обычно это 254 км/ч), тот и сломался.

Внутри живёт три пункта меню:

К сожалению, отсутствует возможность адаптации ЭУР. За этим или в сервис или к взрослым сканерам.

Также отмечу, что указанные функции доступны не для всех моделей. При входе в каждый пункт меню, программа пишет о действующих ограничениях.

Отчего машина обвесилась ошибками почти по всем системам и на попытку включения поворотников отвечала перемигиванием всей светотехники.

Суть происходящего в том, что производя кодирование ВАСЕй или ОДИСом, мы напрямую прописываем данные в байты. CarScaner, чтобы сделать то же самое, реализует некие алгоритмы. Только проверки на соответствие исходный и новых данных не происходит.

Плюс сама стабильность работы связки приложение-сканер. Например, при длительном наблюдении за рядом параметров Torque работает без проблем. А CarScaner теряет связь со свистком. И требует его переподключения в разъем (а следовательно и перезапуска мотора/отключения зажигания). Что произойдет, если связь прервётся в процессе программирования блока не знает никто.

В итоге:

Приложение Car Scaner Pro для первичной диагностики и мелкого кодирования Kia подходит неплохо. Радует возможность диагностировать ABS, потому что проблемы с этой системой довольно распространенная штука. Как-то видел Сид у которого последовательно отвалился сначала один провод, потом другой. Ну а тут можно все потестить прямо на парковке.

Приятно, что можно настроить сервисный интервал. Наверное, это не слишком частая процедура, но с учётом совокупности полезных фич программы возможно на этом удастся сэкономить не обращаясь к официалам.

Экспресс оценка состояния катализатора с помощью ELM327

Думаю многие знают, что такое катализатор и где он расположен, но если кто не знает, это часть выхлопной системы автомобиля, которая помогает сделать выхлоп менее вредным за счет различных химических реакций.
В теории, существует два вида «неисправностей» катализатора:
1) Нарушение или разрушение его физической структуры (т.е. осыпание, оплавление), что может мешать свободному прохождению выхлопных газов, а в худшем случае, частицы катализатора могут попасть в двигатель и привести к его повреждению.
2) Нарушение его химических свойств и как следствие, катализатор уже не справляется со своей основной обязанностью и не обеспечивает необходимые химические реакции.

В реальной жизни выход из строя катализатора зачастую является комбинацией неисправностей первого и второго вида.

Существуют различные способы оценки состояния катализатора.
Два самых лучших способа это замер противодавления (когда вкручивается манометр вместо первого датчика кислорода) и эндоскопия (когда катализатор осматривают камерой через отверстие для датчика кислорода). Но этими способами можно оценить катализатор только в условиях сервиса или хорошо оборудованного гаража.

Другим вариантом является сравнение и оценка показаний датчиков кислорода – первого и второго. По сути, этот способ оценивает нарушение химических свойств катализатора, но т.к. нарушение физической структуры и нарушение химических свойств обычно идут рука об руку, то это позволяет иметь представление об общем состоянии катализатора.
Об этом способе много чего написано в Интернете, и хорошего, и всякой противоречивой чуши. Главная проблема этого способа – чтобы оценить работу катализатора по второму датчику кислорода, надо разбираться в этом, надо понимать, что именно он должен показывать и при каких условиях.

Но есть и альтернативный подход, который основан на предыдущем. Суть его состоит в оценке состояния катализатора по второму датчику кислорода, но не загружая свою голову анализом показаний и созданием правильных условий для оценки, а воспользовавшись мозгами инженеров, написавших программу управления электронного блока управления (ЭБУ).

Давайте рассуждать логически – ЭБУ контролирует состояние катализатора? Контролирует, т.к. начиная с Евро3, контроль катализатора является обязательным экологическим требованием.
Контролируя катализатор, ЭБУ может показать вам код неисправности (ошибку) P0420, который означает, что эффективность катализатора ниже допустимого предела.
А что, если этот самый предел еще не достигнут, но уже близок? В таком случае ошибку вы не увидите, но это не значит, что вы не можете увидеть результаты оценки эффективности катализатора, которую проводит ЭБУ.
Например, если бы я покупал автомобиль и увидел, что состояние катализатора уже подбирается к пределу, я бы даже на сервис для дальнейшей проверки этот автомобиль не повез.

Важно понимать, что ЭБУ проводит оценку катализатора не постоянно, а только при наступлении определенных условий, таких как равномерное движение при определенных оборотах двигателя (в диапазоне 1200 – 3300 об/мин), небольшая или средняя нагрузка на двигатель, температура ОЖ >68 градусов, завершен прогрев датчиков кислорода и т.д. Поэтому, если у вас короткая зимняя поездка на 5 км по городу со светофорами и пробками, существует вероятность, что во время этой поездки ЭБУ не сможет провести оценку состояния катализатора. В таком случае, в памяти ЭБУ будет сидеть последняя проведенная оценка.

Возникает вопрос – а как же увидеть промежуточные результаты оценки катализатора, которую проводит ЭБУ? Легко! Тут вам на помощь придет программа Car Scanner ELM OBD2 (iPhone, iPad, Android, Windows Phone) и ее режим работы «Мониторинг ЭБУ», уже известный по контролю пропусков зажигания.
Подключаемся к автомобилю, заходим в раздел «Мониторинг ЭБУ», ждем загрузки параметров и ищем в списке тот, который называется «Контроль катализатора Блок 1» (логично, не правда ли?)

Очень важно понимать, что эта оценка является приблизительной и на нее влияет множество факторов (качество бензина в баке, температура и влажность воздуха, режим езды, при котором произошла оценка состояния). Поэтому вполне нормальным является то, что результаты оценки могут изменяться, как в большую, так и в меньшую сторону.
Например, у меня при неспешной езде по городу оценка обычно в пределах 0.05 – 0.10, а если я долго еду по трассе, то может доходить до 0.20 (видимо, влияет нагрев катализатора). Все это значения низкие и вполне допустимые.

А вот если бы у меня значение оценки колебалось в пределах 0.7 – 0.9, я бы очень серьезно задумался и поехал бы в сервис для полноценной диагностики катализатора (на замер противодавления и эндоскопию).

Ну и регулярное наблюдение тоже не будет лишним – ведь, если у вас значение контроля катализатора всегда было в пределах 0.05 – 0.20, а потом вдруг стало колебаться в диапазоне 0.50 – 0.60, явно что-то пошло не так и надо что-то делать. Может быть, стоит поехать на сервис, может быть стоит сменить заправку и т.д.

Еще раз: описанный способ не является однозначным методом оценки состояния катализатора, но удобен для его быстрой оценки, чтобы думать – надо ехать в сервис или не надо.

Важный момент: вышедший из строя второй датчик кислорода может привести к недостоверным результатам.

Для более удобного контроля состояния катализатора, из режима мониторинг ЭБУ можно создать датчик, который вы впоследствии используете в режиме «Панель приборов», в режиме «Показатели» или в режиме «Все датчики». Для этого, в версии для iOS надо сдвинуть параметр справа налево и нажать на кнопку «Создать датчик», а в версии для Android и Windows Phone зажать палец на параметре и нажать «Создать датчик».

И еще один момент: я не уверен, что этот способ будет работать с автомобилями, перепрошитыми на Евро-2 (т.е. без контроля катализатора).

PS. Ах да, чуть не забыл 🙂 Хорошая новость: я наконец-то решился и опубликовал Car Scanner для Android. Пока что это самая первая версия, так что возможны глюки, и различные проблемы с совместимостью, особенно с устройствами на Android 4.x.
А теперь, внимание, халява! У меня есть возможность получить некоторое ограниченное количество промокодов в Google Play на полную версию программы (без рекламы и ограничений).
Эти промокоды (пока они у меня есть) я готов бесплатно раздавать драйвовчанам, которые выполнят три условия:
1) Скачают программу из Google Play и запустят ее.
2) Поставят программе оценку 5 звезд в Google Play с каким-нибудь позитивным комментарием
3) Подписаны на мою машину.
О выполнении всех условий, пожалуйста, пишите мне в личку, а я отправлю вам промокод для активации полной версии. Только учтите, что я не всегда онлайн, так что отвечать буду через некоторое время, но постараюсь ответить в течение суток.

PPS. Кто еще не знаком с моей программой, рекомендую к прочтению предыдущие записи, т.к. они были получены с помощью Car Scanner:

Счетчик пропусков воспламенения по цилиндру

А вот скриншот с версии Car Scanner для Windows Phone, который подключен к автомобилю моего коллеги с работы (тоже Kia Sportage 3, только дорестайл с двигателем G4KD, на котором очень давно не менялись свечи).

Общий счетчик показывает, что в текущем цикле было 6 пропусков, из них 2 в первом цилиндре, 3 – в третьем цилиндре и 1 в четвертом. При этом в первом еще и «история» прошлых поездок показывает скользящее среднее равное 1.
Для того, чтобы наблюдать за пропусками зажигания на постоянной основе, вы можете создать из этого параметра датчик. Для этого в версии для iOS проведите пальцем справа налево, а в версии для Windows зажмите палец или кликните правой кнопкой мышки на нужный счетчик. Вы увидите кнопку «Создать датчик». Нажмите на нее.

PS. В этом режиме есть еще куча интересных показателей, о которых я постараюсь рассказать в другой раз 🙂
В общем подписывайтесь, ставьте лайки, делайте репосты и т.д.

PPS. Для новой статьи про полный привод пока погодных условий не хватает.

Двигатель – сердце машины, которое при недостаточном уходе может сломаться и стать причиной выхода из строя других систем и агрегатов. Нередко встречаются ситуации, когда автомобиль теряет мощность, появляется вибрация, а на холостом ходу техника глохнет. Причиной этому явлению могут стать различные поломки мотора, в том числе и пропуски зажигания, снижающие эффективность работы двигателя и способные привести к выходу из строя топливной и выхлопной систем.

С проблемой воспламенения горючей смеси сталкивался практически каждый автомобилист. Причин возникновения неполадок при поджиге горючей смеси может быть множество, но все они приводят к падению мощности мотора и отключению одного либо пары цилиндров. На автомобилях с ЭБУ при неисправностях работы двигателя появляются ошибки, которые указывают на проблемные части агрегата. Если появились пропуски зажигания, то нужно в срочном порядке обратиться на СТО для устранения неполадок.

Признаки неисправности

Пропуск зажигания смеси представляет собой невоспламенение топливно-воздушной смеси либо её несвоевременный поджиг. В любом из случаев система считает количество пропусков и задержек, а в случае необходимости отключает неработающий цилиндр либо даже пару. На большинстве машин первым признаком неисправности является загорание на приборной панели символа «чек».

Также среди распространённых признаков можно отметить.

В машинах с электронным блоком управления существует несколько типов ошибки, которые свидетельствуют о наличии поломки.

Причины пропуска зажигания в инжекторных двигателях

Так как карбюраторы имеют массу недостатков и нестабильную работу, то на современные автомобили устанавливаются преимущественно инжекторы. Стабильная работа, экономичность, устойчивость к морозам и экологичность обеспечивают надёжность моторов и их долговечность. Инжекторные двигатели оснащаются ЭБУ, который регулирует состав горючей смеси и его подачу.

В блоке управления при возникновении проблем с воспламенением топлива появляется ошибка, которая помогает установить неисправную часть агрегата.

При выявлении поломки необходимо провести углублённую диагностику для выявления всех неисправностей. Самыми распространёнными причинами являются нижеперечисленные.

Качество горючей смеси

Свечи

Износ свечей может привести к тому, что появятся пропуски зажигания на холостом ходу и двигатель будет постоянно глохнуть. Иногда попадаются бракованные свечи, которые не выдают искру. Изменение зазора также может стать причиной невоспламенения топливно-воздушной смеси.

Бронепровода

Неисправные высоковольтные провода не справляются с поставленной задачей, что приводит к пропускам зажигания. Повреждение вследствие механического воздействия бронепроводов либо высокое сопротивление в них не позволяют смеси воспламениться и могут стать причиной поломки двигателя.

Деформация цилиндров

Если зазор между поршнем и цилиндром изменился, то появляются существенные изменения в работе двигателя. Хоть эта причина достаточно редка, но при полной диагностике её необходимо учитывать.

Неправильная компрессия

Неравномерное либо низкое сжатие горючей смеси мешает ей воспламениться. Проблема возникает из-за нарушения целостности поршневых колец или изношенности ЦПГ.

Нарушения функциональности аппарата может стать причиной пропусков зажигания на холодном двигателе. Из-за неправильного размера зазоров устройства либо негерметичности гидрокомпенсаторов могут возникнуть проблемы при воспламенении смеси.

Так же проблема может заключаться в модулях или неисправных катушках (читайте также, как проверить катушку зажигания).

Причин пропуска очень много, поэтому необходимо тщательно проводить комплексную диагностику. Нередко случаются ситуации, при которых считаются несколько неисправностей (электроника и состояние цилиндров, качество топлива и состояние ГРМ, клапана и свечи).

Как обнаружить неисправность самостоятельно

Советуем также прочитать статью нашего эксперта, в которой он подробно рассказывает о том, что такое бесконтактная система зажигания.

Обязательно прочитайте статью нашего специалиста, в которой рассказывается о том, как правильно выставить зажигание.

В автомобилях с ЭБУ

В автомобилях с ЭБУ поиск неисправностей — достаточно лёгкая задача. Для этого нужно подключить автотестер и найти расшифровку ошибок. Если среди кодов ошибок есть указание на конкретный цилиндр, то следует обратить особое внимание на состояние элемента. Возможно, проблема скрыта в бронепроводах либо свечах, которые идут на этот цилиндр. Также возможно необходимо заменить прокладки. Если выдаётся комплексная ошибка (р0300), то стоит обратить особое внимание на качество топлива и фильтр.

Даже на отечественных авто сейчас устанавливаются электронные блоки. Если изначально в машине есть ЭБУ, но его работа оставляет желать лучшего, то можно заменить деталь на сертификатном СТО. Новые «мозги» должны быть совместимы с предыдущей моделью. Благодаря новым электронным блокам управления можно легко найти пропуски зажигания в 1 и 4 цилиндре ВАЗ-2114 либо на любой старенькой иномарке, а также продиагностировать работу 2 и 3 цилиндра без лишних хлопот.

В автомобилях без ЭБУ

Гораздо сложнее найти неисправность на машинах без ЭБУ. Чаще всего пропуски идут в двух цилиндрах сразу. В автомобилях необходимо вручную проверить работу каждого аппарата и осмотреть элементы электроники. В первую очередь нужно проверить состояние свечей и бронепроводов.

Если омметр показывает недопустимые значения, то нужно заменить высоковольтные провода. Если осмотр не выявил неисправностей, то далее происходит замер компрессионных показателей в цилиндрах и проверка бензонасоса (читайте подробнее о том, как проверить бензонасос).

Конечный этап диагностики состоит из демонтажа крышки клапанов для осмотра состояния поршневых колец и самих цилиндров.

Автор: Евгений БОЧКАНОВ

Комментарии могут оставлять только зарегистрированные пользователи.

События

Новости

Подписка на новости

Журнал «КУЗОВ» – один из автожурналов России для профессионалов авторемонтного бизнеса. На его страницах вы сможете найти интересующую вас информацию по всем аспектам деятельности авторемонтных предприятий, кузовным технологиям, методикам окраски и подготовки различных видов поверхностей автомобиля, информацию о лакокрасочных и других расходных материалах, автосервисном оборудовании, а также узнать о последних тенденциях на современном автомобильном рынке.

На сегодняшний день ввиду того, что автомобильные сайты стали все чаще появляться в сети интернет, авто журналы России тоже стали весьма популярны среди любителей. И зачастую так сложно встретить среди всех этих сетевых заметок что-то стоящее, что в любую минуту поможет не только найти всю необходимую информацию, но и стать настоящим ориентиром в мире авто.

Согласитесь, если Вы являетесь владельцем автомобиля, то Вам, как никому так важно знать о своей машине все. Обо всех нюансах работы, о подводных камнях, Вы можете узнать из нашего журнала.

Также нашими специалистами проводятся регулярные выезды на мероприятия и конференции, связанные как с новинками авто, так и с ретромобилями.

Мы предлагаем искушенным автолюбителям обратить внимание на деловую сторону вопроса – автобизнес. Как в настоящее время происходит обучение персонала автосервиса, какими новыми возможностями обладают современные автомастера. Мы поможем Вам не ошибиться и выбрать самый правильный автосервис. Мы постарались вычленить все самое важное и интересное из мира авто. Ведь каждому автолюбителю интересна не только, например, технология удаления вмятин со своей машины, но и то, какие новинки автобизнеса в настоящее время на актуальны.

В разделе «Пресс-центр» можно ознакомиться с самыми последними новостями и как с актуальными, так и с будущими событиями из мира автобизнеса. В разделе Премьеры сезона подборка наиболее ожидаемых новинок автомобильного рынка. Самые интересные кадры с различных автомобильных мероприятий находятся в рубрике Фотогалерея. Ремонтные работы в динамике можно увидеть в разделе Видео.

Издание известно на рынке профессиональных печатных СМИ более 8 лет. Предназначено для профессионалов автомобильного рынка, рассказывает не только о самых актуальных новостях и проблемах отрасли, но и предлагает пути их решения на примере опыта активных участников этого сегмента рынка.

Широкие рекламные возможности, обеспечиваются четко выверенной целевой аудиторией журнала, оптимальной структурой его распространения в России и странах СНГ, а также профессиональным редакционным контентом и высоким качеством полиграфии.

Благодаря разносторонним и нестандартным рекламным форматам, применяемым в журнале, а также продуманной информационной поддержке рекламной кампании, достигается максимальное позиционирование бренда, продукции, услуг и решений рекламодателя среди его потенциальных клиентов.

Как прочитать акпп через елм 327

Температура АКПП через elm327. Как узнать? Пошаговая инструкция

Самый распространённый сканер для автомобиля это ELM327, для тех, кто не знает что это такое, можете перейти, почитать. Он позволяет читать огромное количество различных параметров по расходу топлива, пробегу, различным ошибкам (кстати, через него их можно «скинуть»), а также температурным значениям. Сейчас появляется огромное количество автомобилей, которые имеют автоматическую трансмиссию и самая популярная это – классический гидротрасформаторный автомат. Это достаточно надежный вид «коробки», однако погубить ее может перегрев. Поэтому нужно всегда контролировать температуру АКПП. Вот только сделать на современных машинах это очень не просто (банально нет приборов, которые ее отображают). НО это не страшно, у нас же есть ЕЛМ327, я вам расскажу, как его настроить и узнать с какими параметрами работает «автомат». Как обычно будет и видео версия в конце …

СОДЕРЖАНИЕ СТАТЬИ

Настроить ELM327 на считывание температуры АКПП не так-то просто, в стандартных приложениях нет такой функции, поэтому приходится искать.

ELM327 не всесилен

Я лишь хочу вам дать понять, что ЕЛМ327 это обычный сканер, без программного обеспечения он ничего не стоит (вам не покажет). То есть когда вы подключили его в OBD2 разъем и даже установили связь со смартфоном, планшетом, ноутбуком – ничего не произойдет

Вам нужно установить еще и программу, которая сможет работать с ЭБУ вашего автомобиля

Только тогда вы сможете скидывать ошибки, считывать температуру, пробег, убирать CHECK ENGINE и т.д.

Определяемся с программой

Для начала небольшая ремарка – у меня нет задачи, рекламировать какую-то программу, их сотни, если не тысячи. Я просто расскажу, на каких это реально работает

Самая популярная это – TORQUE (она была одной из самых первых и адекватных):

Есть версии LITE – она бесплатная, но и умеет она мало, буквально базовый набор.

Есть версия PRO – здесь уже более расширенный вариант, но зачастую опять же прочитать температуру АКПП, она не может

Кстати можете посмотреть еще другие программы. Например, на многих KIA RIO или Hyundai Solaris, прекрасно показывает температуру АКПП программа – CAR SCANNER (ОНА БЕСПЛАТНАЯ). Однако хочется отметить, что на моей KIA OPTIMA, она почему то не работает

НО сам по себе TORQUE PRO, не позволяет читать температуру на многих АКПП (в саму программу заложены только марки FORD, CHEVROLET и немного других)

Поэтому вам нужно скачать и установить так называемый «Advanced EX», это расширение для различных марок.

ТО есть чтобы мне читать свою АКПП (а машина у меня KIA), мне нужно скачать «Advanced EX for KIA». Прямо так забиваете в GOOGLE PLAY и ищете. Далее устанавливаете, расширение автоматически появляется в самой программе TORQUE. Если у вас другие марки, TOYOTA, NISSAN и т.д. Ищем расширение для своих авто

НО! Стоит отметить, что программа платная. PRO версия стоит 165 рублей + расширение «Advanced EX» — 399 рублей. ТО есть придётся отдать 564 рубля

НО те кто ищут — могут найти в интернете бесплатно. Хотя я всех призываю покупать только лицензионный софт, причем деньги не глобальные

Переходим к настройкам

После того как установили TORQUE PRO + Advanced EX. Нам нужно все правильно настроить, чтобы прочитать температуру АКПП.

Подключаем ELM327 к машине (в OBD2 разъем), далее устанавливаем связь через Bluetooth или через WIFI (в зависимости какая у вас версия)

Теперь нам нужно зайти именно в Advanced EX (она будет отдельной иконкой). Нажимаем CAR MODEL и из списка выбираем свой автомобиль. Допустим KIA RIO 1.6 двигатель

Теперь переходим в настройки – нажимаем «Управление дополнительными PID»

Нажимаем три точки сверху справа – «Добавить набор», на экране у вас должен появиться список дополнительных возможностей – закрываем расширение

Теперь переходим – «Приборная панель» — нажимаем на свободное место в любом поле – «добавить прибор» — выбираем вид (Шкала, График, стрелка и т.д., как вам будет удобнее). Выходит список, в котором ищем – Температура трансмиссии (метод 1 или метод 2).

После этого у вас начинает отображаться температура АКПП. ПОДРОБНЕЕ БУДЕТ В ВИДЕО ВЕРСИИ ВНИЗУ

Рассмотрим CAR SCANNER

После подключения ELM327 к автомобилю (повторяться не буду), заходим в программу и внизу нажимаем «подключить». Настраивается связь с ELM и ЭБУ

После этого у вас будут активны почти все значки (будут гореть синим).

Настраиваем машину, нажимаем «МОИ АВТОМОБИЛИ», жмем плюсик сверху, и следуем инструкциям (я опять же добавил KIA RIO 1.6)

Возвращаемся на главный дисплей и выбираем «Панель приборов». Выходит три окошка, «тапаем» два раза по любому (например на нижний левый). Нажимаем на ДАТЧИК, выбираем параметр который вам нужен – например «(AT) Температура АКПП».

Теперь вы ее можете контролировать, опять же стоит оговориться, работает не на всех автомобилях!

Таким образом, можно контролировать температурные параметры «автомата», смотреть перегревается он или нет. Ведь уже +95, +100 градусов Цельсия могут быть губительны для многих АКПП

Сейчас полезное видео смотрим

НА этом заканчиваю, думаю теперь вы поняли, как узнать температуру через ELM327 в автомобиле. Искренне ваш, АВТОБЛОГГЕР

(7 голосов, средний: 4,43 из 5)

Похожие новости

Что значит ATF в АКПП. Какая расшифровка. Говорим про масло

Грязное и горелое масло в АКПП и вариаторе. Чем опасно и что дел.

Можно ли буксовать на автомате (АКПП). Разберем зиму, грязь и по.

Добавить комментарий Отменить ответ

Скоро праздники, а это значит — большая часть нашей страны будет употреблять алкоголь. Легкий: —…

Напряжение аккумулятора транспортного средства, как и его емкость – самые важные показатели этого автомобильного узла,…

Меня часто спрашивают о выхлопе автомобиля. Зачастую новичкам, да и водителем со стажем не нравится,…

Как прочитать акпп через елм 327

Часть 1. Адаптер ELM327 и программа Motordata — как первый шаг в автодиагностику
Часть 2. Особенности, проблемы и выбор правильного адаптера ELM327

Появление общедоступных диагностических приборов начального уровня вместе с массовым распространением мобильных устройств произвело настоящую революцию в автомобильной сфере. Они дали возможность самим автовладельцам без использования дорогостоящих профессиональных сканеров в режиме реального времени следить за процессами, происходящими в силовом агрегате, и самостоятельно выполнять некоторые элементарные операции без обращения в сервис. С другой стороны, они стали и важным инструментом привлечения в профессию начинающих диагностов.

Вопросы, возникающие при выборе таких устройств, примерно одинаковы вне зависимости от моделей и марок автомобилей. Мы постарались ответить на них этой статьей, а также подробно рассмотреть примеры диагностики автомобиля с помощью распространенного адаптера на чипе ELM327 (с помощью бесплатной программы MotorData ELM из состава диагностической онлайн-системы MotorData, а также приложения MotorData OBD под Android).

Из истории OBD

Начнем с краткого экскурса в историю и общего описания возможностей диагностики.

При включении зажигания на комбинации приборов загораются индикаторы, которые затем гаснут или через несколько секунд, или после запуска двигателя. Продолжающие гореть или включившиеся при движении индикаторы указывает на появление неисправности в той или иной системе.

Еще не так давно на автомобилях существовала возможность считать диагностические коды неисправностей двигателя посредством мигающего индикатора «CHECK ENGINE» на комбинации приборов (для этого необходимо было выполнить некоторые манипуляции с выводами диагностического разъема). У более современных автомобилей возможность самодиагностики по индикатору осталась только для некоторых периферийных систем.

Но у автовладельцев и сегодня есть возможность самостоятельно диагностировать основные системы автомобиля, теперь уже с применением недорогих диагностических приборов, работающих по стандарту OBD-II. Многие из них позволяют не только самостоятельно провести диагностику при появлении индикации неисправности, но и контролировать выбранные параметры работы различных систем в движении.

В 1988 году Агентство по охране воздушных ресурсов Калифорнии (California Air Resources Board (CARB)) установило законодательные нормы, касающиеся продаваемых в штате Калифорния автомобилей. По этим законам были установлены требования к системам бортовой диагностики, связанным с поиском неисправностей в системе снижения токсичности отработавших газов, что положило начало стандартизации кодов неисправностей в США и Европе. Эти требования стали известны как «Система бортовой самодиагностики I» (OBD-I), которая затем была принята производителями и для автомобилей, продаваемых за пределами Калифорнии.

Основные требования OBD-I таковы:
· Наличие индикатора, информирующего водителя о возникновении неисправности, которая может привести к увеличению вредных выбросов.
· Обеспечение записи, хранения и вывода кодов неисправностей, которые могут привести к увеличению вредных выбросов.
· Расположение диагностического разъема, метод считывания кода и способ самодиагностики определяются производителем автомобиля.
В результате, при почти полном отсутствии стандартизации, потребовалось обучение техников разным процедурам проверки и применения разного диагностического оборудования для обслуживания разных марок автомобилей.

В 1995 году CARB по согласованию с Обществом автомобильных инженеров (Society of Automotive Engineers (SAE)) ввело дополнительные требования к продажам автомобилей в Калифорнии. Эти требования, известные как система OBD-II, получили распространение во всех штатах. Требования четко определяют порядок записи и вывода кодов неисправностей. Более жестко определены условия контроля за функционированием систем и компонентов. OBD-II относится не только к системе управления двигателем, но и другим системам.

Основные положения OBD-II для США, адаптированные к европейским автомобилям, получили наименование EOBD (European On Board Diagnostics). Система EOBD обязательна к применению на новых автомобилях с бензиновыми двигателями, выпущенных после 1 января 2000 года (на автомобилях с дизельными и LPG (газовыми) двигателями применение EOBD введено с 2003 года). Большинство автомобилей с бензиновыми двигателями, которые выпускались до января 2000 года, были доработаны в соответствии с новым стандартом.

Конфигурация 16-контактного диагностического разъема (DLC) стандартизована, назначение выводов определено в соответствии со стандартом и соблюдается производителями автомобилей.

Места возможного расположения диагностических разъемов также определены стандартом, что упростило их поиск. Как правило, разъем расположен в районе рулевой колонки, центральной консоли или вещевого ящика.

Какие коды неисправности считывают адаптеры ELM327 через интерфейс OBD-II? В основном P-коды, иногда U-коды, очень редко с помощью них можно получить информацию о некоторых других кодах.

Код неисправности по стандарту OBD состоит из буквы и четырех цифр (например, Р0100). Буква определяет принадлежность кода к СИСТЕМЕ:
Р — Powertrain — коды, относящиеся к силовой установке автомобиля, т.е. ко всему, что приводит автомобиль в движение (двигатель, коробка передач, гибридная установка и т.д.).
С — Chassis — коды, относящиеся к системам шасси автомобиля (антиблокировочная система тормозов, система курсовой устойчивости, пневмоподвеска, усилитель рулевого управления и т.д.).
B — Body — коды, относящиеся к кузовным системам, в основном находящимся внутри салона автомобиля (система управления электрооборудованием кузова, противоугонные системы, система подушек безопасности, освещение и т.д.).
U — коды, относящиеся к системам обмена данными между блоками/системами управления в автомобиле.

Диагностические коды неисправностей (далее просто «коды») по их звучанию можно разделить на две группы:
а) Коды, имеющие стандартное звучание для всех производителей — стандартные коды (начинаются на P0, P2, B0, C0, U0).
б) Коды, звучание которых не определяется стандартом и отдано «на откуп» автопроизводителям — нестандартные коды (начинаются на P1, P3, B1, B2, C1, C2, U1, U2).

Диагностические адаптеры elm327

• Какой сканер выбрать — elm327 bluetooth, USB, Wi-Fi — и в чем их отличия?
Выбрать и купить адаптер elm327 Вы можете в нашем интернет магазине. Все представленные модели протестированы нашими специалистами.
Наиболее распространены на сегодняшний день приборы, реализованные на клонах микросхемы ELM327. Диагностические сканеры на базе чипа ELM-327 не имеют собственного ПО. Они лишь являются связующим звеном, адаптером, между автомобилем и компьютером, планшетом или смартфоном (далее — «компьютер»). Связь компьютера с адаптерами разных типов может осуществляться либо по кабелю через порт COM или USB, либо по беспроводной связи через Bluetooth или Wi-Fi. Скорость считывания данных немного выше у сканеров на базе USB, но помимо отсутствия проводов, у BT и WiFi имеется главное преимущество — возможность подключения через смартфоны и другие мобильные устройства.

Функционал адаптеров в основном зависит от ПО, установленного на компьютере. Сегодня такое ПО представлено достаточно широко как для персональных компьютеров, так и для мобильных устройств на базе операционных систем Android (планшеты и смартфоны), iOS (iPhone, iPad), Windows CE (штатные мультимедийные устройства автомобилей, навигаторы), Symbian (смартфоны). Функционал и цены программ сильно разнятся, что позволяет подобрать наиболее подходящую под собственные нужды.

• Какие марки и протоколы поддерживает ELM327?
Адаптер ELM327 поддерживает следующие протоколы стандарта OBDII: J1850 VPW, J1850 PWM, ISO9141-2, ISO14230-4 (KWP2000), ISO15765-4 (CAN).
Поддерживаемые автомобили:
— модели для рынка США с 1996 года;
— модели для рынка Японии с 2002 года;
— модели для рынка Европы с 2001 года и модели с дизельными двигателями с 2004 года.
Примечание: некоторые из указанных моделей могут не поддерживать стандарт OBD II.

• Как спарить elm327 bluetooth с компьютером, планшетом или смартфоном?
Подключение диагностического прибора (адаптера) осуществляется в следующей последовательности: выключить зажигание, подключить прибор к диагностическому разъему OBD-II автомобиля, включить зажигание. После этого предварительно установленное на ноутбуке / планшете / смартфоне программное обеспечение позволит осуществить связь с адаптером и вывести параметры автомобиля на экран гаджета.

Примечание: ELM327 Bluetooth-адаптеры получают питание от бортовой сети, поэтому данная процедура производится в автомобиле.

Программы для диагностики автомобиля

Наверное, сегодня уже излишне напоминать про такие популярные универсальные программы, как Torque, ScanMaster и т.п.

В 2013 году компания «Легион-Автодата» разработала и собственную бесплатную программу Motordata ELM под Windows, работающую с адаптерами на чипе ELM327. Помимо стандартных функций, поддерживаемых другими приложениями, MotorData специально адаптирована для диагностики праворульных автомобилей Toyota внутреннего японского рынка.

С 2016 года MotorData работает также и на мобильных устройствах (Android) — новое приложение MotorData OBD доступно на GooglePlay. В дальнейшем развитие программы-клиента MotorData под Windows не планируется, поэтому все улучшения и новые функции будут доступны именно в этом мобильном приложении.

Выпуск версии для мобильных устройств на iOS ожидается к концу 2017 году.

MotorData OBD — программа, позволяющая произвести диагностику системы управления двигателем (при подключенном плагине — и других систем автомобиля), считать коды неисправностей, стоп-кадры и текущие данные, а после ремонта — стереть коды и погасить индикатор неисправности (Check Engine).

Поддерживаемые адаптеры:
ELM 327 Bluetooth, Bluetooth mini, ELM 327 WiFi (Wi-Fi).

Доступные плагины (платный функционал для расширенной диагностики леворульных и праворульных JDM моделей):
— Toyota (двигатель, АКПП, ABS, SRS, ESP, кондиционер)
— Toyota + Toyota Hybrid (двигатель, АКПП, гибридная силовая установка, высоковольтная батарея, ABS, SRS, ESP, кондиционер)
— Nissan (двигатель)

В разделе «Справочники» находится модуль индикаторов. Общие индикаторы находятся в свободном доступе, дополнительные плагины открывают доступ к индикаторам. Помимо описания работы индикаторов и соответствующих им систем, приложение содержит рекомендации на случай их включения.

Примеры самостоятельной диагностики

Приведем несколько примеров эффективного использования диагностического прибора начального уровня.

Код неисправности P0300
При заправке некачественным топливом возможно включение индикатора «CHECK ENGINE» и переход системы управления двигателем в аварийный режим. При этом, как правило, появляется код неисправности P0300 – множественные пропуски воспламенения. В таком случае стоит обратиться к специалисту, однако неисправность может возникнуть и вдалеке от автосервисов. Тогда поможет прибор для считывания и стирания кодов неисправностей. Без него необходимо вызывать эвакуатор или, на свой страх и риск, ехать дальше. Однако, самостоятельно считав коды неисправностей, можно связаться со специалистом для консультаций. При появлении этого кода владельцу посоветуют слить некачественный бензин, сменить заправку, залить нормальный бензин и стереть появившийся код. Это позволит спокойно доехать до ближайшего сервиса для более углубленной диагностики.
Очень часто появляются т.н. «плавающие» неисправности в системе управления двигателем. Например, автомобиль иногда не заводится или заводится с трудом. Но по дороге на сервис неисправность «пропадает». Причин такого поведения автомобиля может быть много, например, изменение климатических параметров (температура, влажность) или некоторых параметров работы двигателя. В таком случае приходится оставлять автомобиль на сервисе и ждать, пока неисправность вновь себя проявит. Это не всегда удобно, а зачастую просто невозможно, и может не дать никаких результатов. И тут будет полезным с помощью диагностического прибора записать параметры работы двигателя во время проявления неисправности, а затем показать их опытному автодиагносту. Это может значительно сократить время диагностики, а значит, и сумму в счете за ремонт.

Диагностика автомобиля перед покупкой
При покупке автомобиля будет совсем не лишним проверить отсутствие ошибок по двигателю и коробке передач. Недобросовестные продавцы имитируют исправное состояние этих систем, ставя всяческие «обманки» на индикаторы неисправностей. Считывание кодов позволит проверить это. Комбинация приборов позволяет лишь примерно знать некоторые параметры автомобиля. Точность приборов весьма далека от идеальной (особенно на малых значениях). Диагностический прибор позволит проверить их показания.

Код неисправности P0420
По графикам, отображающим текущие параметры обычных кислородных датчиков до и после каталитического нейтрализатора, можно судить о состоянии нейтрализатора. Если считан код неисправности P0420 (низкая эффективность каталитического нейтрализатора) и при этом форма сигнала заднего кислородного датчика (после нейтрализатора) повторяет форму сигнала переднего кислородного датчика (до нейтрализатора), то можно сделать вывод о низкой эффективности. При покупке подержанного автомобиля необходимо произвести такую диагностику, чтобы избежать дорогостоящего ремонта, который может вылиться в немалую сумму и подпортить настроение.

Контроль прогрева двигателя
Можно использовать адаптер для наблюдения за прогревом двигателя и коробки передач, и после достижения оптимального температурного режима, комфортно и безопасно начать движение. Это удобно выполнять при помощи гаджета с использованием беспроводных технологий Bluetooth или Wi-Fi, когда можно из дома контролировать прогрев стоящего под окном автомобиля.
Сейчас на многих автомобилях нет стрелочного индикатора температуры — он заменен светодиодами разных цветов. Диагностический прибор позволит узнать, например, температуру выключения индикатора прогрева, проконтролировать температуру срабатывания вентилятора охлаждения двигателя и термостата. Некоторое ПО позволяет контролировать пробег и средний расход топлива.
Таким образом, существующее сегодня ПО позволяет с помощью адаптера реализовать практически на любом гаджете еще и широчайшие функции маршрутного компьютера.

Диагностика с программой ELM MotorData

В 2013 году была выпущена бесплатная программа Motordata ELM, являющаяся составной частью диагностической системы MotorData, выполняющая функции диагностики автомобилей в реальном времени через разъем OBD II с помощью стандартного адаптера ELM327. Скачать бесплатно последнюю версию программы Motordata ELM для Windows (на русском языке) можно по ссылке с главной страницы сайта motordata.ru

Программа позволяет подключиться к блоку управления двигателем и считывать/стирать коды (считывание и представление большинства кодов производится на русском языке), выводить текущие данные в цифровой или графической форме, стоп-кадры, VIN номер автомобиля, версии блока и версии прошивки в режиме offline, т.е. без подключения к интернету — программа-клиент с функциями ELM327 работает независимо от «материнской» диагностической онлайн-системы MotorData. В статье приведены скриншоты, снятые при диагностике реальных автомобилей: праворульной Toyota Estima 2003 года и Subaru Forester SH 2008 года.

1. Запустите программу Motordata и нажмите на кнопку ELM327, находящуюся в верхней левой части экрана, для перехода в основной интерфейс программы диагностики. Аналогичный переход можно осуществить нажав на кнопку «Связь — ELM327 Free».

2. После этого откроется интерфейс программы для подключения непосредственно к автомобилю. На скриншоте в окне программы есть два подключения. Первое через адаптер ELM327 Bluetooth и второе через ELM327 USB. В зависимости от используемого типа адаптера нужно выбрать или первый или второй пункт. Инструкции по подключению ELM327 Bluetooth и ELM327 USB подробно рассмотрены здесь.

После подключения к автомобилю необходимо выбрать блок управления, с которым необходимо соединиться.

Считывание/стирание кодов неисправностей

Модуль предназначен для считывания и стирания кодов неисправностей при подключении адаптера ELM327 к диагностическому разъему автомобиля, поддерживающего стандарт OBD II. Поддерживаемые протоколы: J1850 VPW, J1850 PWM, ISO9141-2, ISO14230-4 (KWP2000), ISO15765-4 (CAN). Использование недорогого адаптера ELM327 позволит произвести диагностику системы управления двигателем с минимальными затратами и после ремонта погасить лампу «Check Engine». Для считывания кодов неисправностей необходимо следуя инструкциям подключиться к блоку управления, перейти в раздел коды неисправностей, нажать кнопку DTC на нижней панели и далее нажать кнопку «Считать». Для стирания кодов неисправностей из памяти блока управления необходимо нажать кнопку «Стереть». Не спешите удалять коды неисправности, так как удаление самого кода неисправности не устраняет проблему, а лишь стирает из памяти код, который через некоторое время появится снова. При выполнении этой процедуры будут также стерты данные Стоп кадра (Freeze Frame), в которых содержаться параметры системы, при которых был зафиксирован код неисправности. Эта информация может оказать помощь при анализе причин появления кода неисправности.

Текущие данные (Data Stream)

Модуль предназначен для снятия текущих параметров системы управления двигателем в режиме реального времени. Существует возможность снятия, как всех доступных параметров, так и выбранных пользователем, в зависимости от неисправности, и последующего сохранения пользовательских настроек для удобства работы.

Для подключения к автомобилям марки Toyota (LHD+RHD) и получения расширенного набора считываемых параметров необходимо выбрать ее перед подключением к автомобилю. В этой версии программы реализована поддержка автомобилей Toyota по K-line и считывание более 150 параметров текущих данных с блока управления силовым агрегатом, включая состояния клапанов АКПП и другие данные. Для автомобилей с CAN-шиной воспользуйтесь подключением через «Другие производители».

Стоп кадр (Freeze Frame)

При записи кода неисправности в память блока управления заносятся параметры автомобиля, при которых был зафиксирована неисправность. Эти данные доступны в программе MotorData и будут полезны при анализе причин возникновения неисправности.

Информация об автомобиле

Специальный модуль программы, позволяющий считывать идентификационную информацию автомобиля. Это данные о VIN номере автомобиля, версии блока управления и версии прошивки.
Данная информация может быть полезна как для дополнительной проверки подлинности идентификационных номеров автомобиля, так и для целей диагностики. Например, некоторые неисправности производители предписывают устранять простым обновлением программного обеспечения или, наоборот, ошибки не могут быть надлежащим образом устранены без замены блока управления. Вывод этой информации зависит от того поддерживается ли диагностируемым автомобилем данная функция.

Приборы — отображение информации

Такой режим вывода информации полезен для одновременного контроля несколько параметров, лучшей наглядности и анализа. Позволяет пользователю выбрать необходимое количество параметров для отображения. Если в процессе считывания необходимо изменять количество выводимых параметров, то их можно добавить к выбранным ранее. Кроме вывода значений текущих параметров выводится также информация о минимальном и максимальном значениях параметра при текущем измерении. Например, расход воздуха текущий составляет 2,69 г/с, минимальное значение 2,65, а максимальное 12,87.

Графики — отображение информации

Графическое отображение информации — наиболее наглядный способ анализа параметров текущих данных в режиме реального времени в зависимости от управляющих воздействий, например, от резкого повышения частоты вращения или «сброса» оборотов. Удобный выбор параметров, изменение масштаба отображение графиков, их взаимного расположения и цвета.

Также вы можете ознакомиться с видеороликом как производилась диагностика автомобиля Toyota Estima с помощью бесплатной программы Motordata ELM:

Диагностика с помощью MotorData OBD

В 2016 году вышло новое приложение MotorData OBD для мобильных устройств на Android. Поскольку в дальнейшем развитие программы-клиента MotorData под Windows не планируется, все улучшения и новые функции будут доступны именно в этом мобильном приложении.

Эта программа позволяет производить диагностику системы управления двигателем, считать коды неисправностей, стоп-кадры (Freeze Frame) и текущие данные (скорость, обороты, температура, давление, показания кислородного датчика, кратковременная и долговременная коррекции и др.), отобразить в реальном времени графики изменения параметров, а после ремонта — стереть коды и погасить индикатор неисправности (Check Engine).

Диагностика по стандарту EOBD доступна в бесплатной версии, а расширенная функциональность предоставляется в виде плагинов (например Toyota + Hybrid, для расширенной диагностики автомобилей Toyota, Lexus, включая гибридные автомобили).

Если версия программы для PC подключается только к блоку управления двигателем, то плагин Android-приложения обеспечивает поддержку других блоков управления — ABS, высоковольтная батарея, управление гибридной силовой установкой, SRS, кондиционер. Количество поддерживаемых параметров и блоков управления постоянно увеличивается. Например, если по стандарту EOBD можно считать с блока управления двигателем/АКПП 20-40 параметров, то при включенном плагине возможно считать до 200 параметров.

Сергей Курленя, Матвей Шлёнов
декабрь 2013 — март 2017
© Легион-Автодата

Как эбу определяет пропуски зажигания

Причины возникновения пропусков зажигания

Причин пропусков в зажигании существует достаточно много, к ним относятся следующие явления:

Причины пропуска зажигания в двигателях

Встречавшиеся с такой проблемой водители знают, что проблема с выпадением из слаженной системы одного из цилиндров может проявляться с различной интенсивностью:

Последний вариант наиболее неприятный, так как машина начинает ехать рывками. Это отражается как на параметрах ДВС, так и на комфорте езды. Откладывать с решением проблемы не стоит.

Определить данную неполадку помогает встроенный в автомобиль компьютер. Он выводит закодированную информацию о распространённых ошибках на монитор. В результате получим классификацию:

Среди причин возникновения нестабильной работы выделяются три основных фактора:

Для каждого из таких последствий находятся виновники. При устранении возможной поломки необходимо учитывать, что может одновременно быть несколько причин неисправностей.

Качество горючей смеси

Топливная смесь из низкокачественного бензина или дизтоплива является потенциальным виновником множественных пропусков зажигания. Из-за механических загрязнений забиваются форсунки инжектора или топливной планки.

Устранить проблему получится, лишь заменив АЗС для заправки или при переходе на более чистый бензин с повышенным октановым числом. Обеднённая смесь в моторе появляется по причине поломок оборудования. В зоне риска находятся:

Потребуется тщательная диагностика.

Свечи

В бензиновых моторах автомобилисты иногда экономят на свечах. Некачественные детали приводят к пробоям. Также со временем может деформироваться один из контактов, что приведёт к изменению зазора (увеличение или уменьшение).

Чрезмерный нагар образует корку, блокируя искровозгорание. Есть популярные способы для восстановления работоспособности, которые помогут устранить пропуски зажигания на малых оборотах

Бронепровода

В электросистеме автомобиля обязательным атрибутом являются защищённые дополнительной плетёной оболочкой провода. По ним протекает ток высокого напряжения. Если происходит их повреждение, то это проявляется в пропусках зажигания, возникающих под нагрузкой.

Некачественное топливо

Для поиска причины, в первую очередь, требуется проверить состав топливно-воздушной смеси и качество горючего. Если в двигатель залит некачественный бензин или дизель, осадок может забивать форсунки, а в результате зажигание не будет срабатывать должным образом.

Проблемы, связанные с некачественным топливом, особенно часто встречаются у автомобилей с инжекторным мотором.

В результате засорения форсунок двигатель троит постоянно при нагрузке, периодически при работе на холостую и при холодном запуске.

Алгоритм проверки элементов для устранения ошибки P0300

Поскольку возможна масса причин возникновения ошибки P0300, необходимо придерживаться определенного алгоритма поиска неисправности. Приведем последовательность действий для наиболее быстрого обнаружения причины пропусков зажигания:

Если проблему не удалось выявить, следующим шагом необходимо проверить свечи зажигания. Скрутите их и осмотрите на наличие масляного нагара или повреждение электрода. Также убедитесь, что у свечи выставлен правильный зазор;

Выше приведены основные действия, которые чаще всего помогаю обнаружить причину ошибки P0300. При проверке указанных выше элементов, обращайте внимание на их состояние – наличие нагара, следов механических повреждений и так далее.

Другие возможные причины возникновения ошибки P0300 нужно определять, в зависимости от того, на какие еще ошибки указывает сканер при диагностике. То есть, если вышел из строя датчик кислорода, то помимо P0300 может возникнуть ошибка P0134 или P0130. Попробуйте устранить другие ошибки, которые диагностируются совместно с P0300, возможно, это сразу устранит и ее.

(413 голос., средний: 4,49 из 5)

Похожие записи

Ошибка P0171 – слишком бедная смесь

Ошибка P0134 – отсутствие сигнала датчика кислорода

Беднит или богатит смесь

Еще одно явление, приводящее к поломке – обедненная или обогащенная смесь. Если состав чрезмерно насыщен кислородом или горючим веществом, пропорции нарушаются, и воспламенение осуществляется слишком рано или, напротив, с опозданием. Проблемы в системе питания в этом случае объясняются неисправностью инжекторов, подсосом воздуха на входе или необходимостью замены воздушного фильтра.

Так же, неправильная смесь в двигателе может стать следствием некачественного чип-тюнинга. Потому как чип-тюнинг это посути изменение заводских калибровок смеси, с помощью специального оборудование, на более богатую или более бедную смесь.

Чем опасны пропуски зажигания?

Пропуски зажигания в цилиндрах – неприятное явление само по себе, которое к тому же грозит появлением более серьезных проблем. Если система работает с перебоями, а владелец не спешит в сервис, ему придется столкнуться со следующими последствиями:

При появлении неисправности в виде пропуска зажигания лучше выполнить проверку и ремонт как можно скорее. Если обнаружить и устранить поломку своими руками не получается, лучше обратиться в автосервис.

Диагностика и ремонт

Решить такую проблему проще тем водителям, автомобиль которых «заряжен» электрическими мозгами. На станции технического обслуживания при помощи сканера машина покажет, в чем ошибка пропуска зажигания. К примеру, пропуск зажигания в 4 цилиндре или же пропуск зажигания в 3 цилиндре. Что же остается делать владельцам отечественных или недорогих машин? Правильно, поэтапная проверка собственными силами прибегая, так сказать, к «дедовскому методу»

Для поиска проблемы можно начать с таких действий:

Необходимо помнить крайне важную вещь, что данная диагностика и ремонт автомобиля подразумевают контакт с высоким напряжением и накаленными деталями. Необходимо не забывать о технике безопасности и работать крайне осторожно. Важно также, выполняя ремонт, соблюдать последовательность указанную выше. Последовательность поможет вам как можно быстрее определить неисправность.

Рекомендуем: Виды присадок для топлива

Другие причины

Кроме основных причин, ведущих к появлению проблемы, дефект может возникать из-за иных явлений:

Как диагностировать пропуски зажигания?

Для проверки может использоваться специальный диагностический прибор, подключающийся к автомобилю через разъем OBD II. По данным специальной программы для диагностики, может появляться ошибка Р0300, Р0301 или Р0304. Код ошибки 300 встречается чаще всего, он говорит о том, что пропуски зажигания имеют множественный характер; соответствующий чек загорается на приборной панели.

Так же, в современных диагностических программах, существует режим теста катушек зажигания. Суть этого теста заключается в том, что программа поочередно выключает каждую катушку, и тем самым становится понятно, какая катушка работает а какая нет. Ведь если программа отключит зажигание на неработающем цилиндре, то ничего не произойдет.

На некоторых автомобилях, на которых установлен бортовой компьютер, можно считать ошибки в том числе и по пропускам зажигания, с него.

Если ошибка пропуска зажигания имеет код 301, речь идет о проблеме первого цилиндра, 303 – третьего.

Причины пропуска зажигания в инжекторных двигателях

Так как карбюраторы имеют массу недостатков и нестабильную работу, то на современные автомобили устанавливаются преимущественно инжекторы. Стабильная работа, экономичность, устойчивость к морозам и экологичность обеспечивают надёжность моторов и их долговечность. Инжекторные двигатели оснащаются ЭБУ, который регулирует состав горючей смеси и его подачу.

Дополнительно рекомендуем прочитать статью нашего эксперта, в которой рассказывается о том, что такое инжектор.

Рекомендуем: Топливный бак: устройство, промывка, конструкция.

В блоке управления при возникновении проблем с воспламенением топлива появляется ошибка, которая помогает установить неисправную часть агрегата.

При выявлении поломки необходимо провести углублённую диагностику для выявления всех неисправностей. Самыми распространёнными причинами являются нижеперечисленные.

Качество горючей смеси

Свечи

Износ свечей может привести к тому, что появятся пропуски зажигания на холостом ходу и двигатель будет постоянно глохнуть. Иногда попадаются бракованные свечи, которые не выдают искру. Изменение зазора также может стать причиной невоспламенения топливно-воздушной смеси.

О том, что такое момент затяжки свечей зажигания, вы сможете узнать из подробного и информативного материала нашего эксперта.

Бронепровода

Неисправные высоковольтные провода не справляются с поставленной задачей, что приводит к пропускам зажигания. Повреждение вследствие механического воздействия бронепроводов либо высокое сопротивление в них не позволяют смеси воспламениться и могут стать причиной поломки двигателя.

Деформация цилиндров

Если зазор между поршнем и цилиндром изменился, то появляются существенные изменения в работе двигателя. Хоть эта причина достаточно редка, но при полной диагностике её необходимо учитывать.

Неправильная компрессия

Неравномерное либо низкое сжатие горючей смеси мешает ей воспламениться. Проблема возникает из-за нарушения целостности поршневых колец или изношенности ЦПГ.

Нарушения функциональности аппарата может стать причиной пропусков зажигания на холодном двигателе. Из-за неправильного размера зазоров устройства либо негерметичности гидрокомпенсаторов могут возникнуть проблемы при воспламенении смеси.

Так же проблема может заключаться в модулях или неисправных катушках (

Как определить пропуски зажигания

Если нет возможности сделать диагностику двигателя OBD сканером, и нет бортового компьютера, то можно диагностировать пропуски старым дедовским способом.

Для этого нужно открыть капот, и на рабочем двигателе, поочередно скидывать броне провода со свечей. Если при отключении провода, двигатель начинает троить и захлебываться, то свеча работает, если ничего не происходит, то это говорит о том, что свеча не задействована и цилиндр не работает.

Такой способ подходит только в том случае, если на цилиндре идут постоянные пропуски зажигания, если же они происходят периодически, то такой способ не подойдет.
