Пневмотранспортировка зерна
Пневмотранспортировка зерна
Сообщение Fermer » 02 окт 2017 22:34
100 баксов, а то и меньше, несколько листов черного проката 2000/1000. Расскроив их на полоски по 120 и взяв в займы электроножницы у жестянщика- нарежте за пол часа себе боковых стенок на квадратные трубы, потом полуавтоматом за час (можно и несплошным швом, а прихватами) изготовить трубы. Так называемые ДУЙКИ, т е.- вентиляторы осевые, для этих целей подойдут с диаметром улитки
400 мм.(лвигатель- 3000об/мин. 1.5 квт. Сама улитка должна быть узкой, а не широкой, как у вентиляторов низкого давления. как вы и спрашивали- её изготовить самому не сложно, а вот как изготовить крыльчатку в домашних условиях? Можно купить и новую дуйку, но тут у нас (на Украине)- сейчас такой бардак. Забит инет. объявлениями, что под заказ сделают- срок 2 недели, цена
6-7 тыс грв. Тут летом столкнулся по этому вопросу с одним товарищем, и ему самому они нужны будут. Пытался объяснить- что такая цена- это просто наглый грабеж средь белого дня. А ему тех производителей жалко- мол у них семьи, им кушать хочется. Предлагал ему другой вариант, и вам то же предлагаю.- Полтавский электромотор уже несколько лет изготавливает такие улитки среднего давления, мощностью 1.5-1.3квт по цене всего
1300грв. Но у них малый недостаток- пишут, что вентилятор среднего давления, но улитку из жести клепают под вентилятор низкого давления. Но переделать её (уменьшив диаметр)- пол часа работы. Зато двигатель их, с нуля- новый и крыльчатка отличная, легкая, естественно- вибрации ноль. Мне года три назад, понадобилось поменять направление лопастей на той крыльчатке- вся работа заняла час делов.
В таком транспортере, сырьё перемещяется как на воздушной подушке, его к стенкам ничего сильно не прижимает. Да нижняя часть трубы (дно) будет отполированно до блеска, но не более. И в плоской (квадратной) трубе- многократ меньше шанса залегания сырья, чем в круглом профиле.
По поводу размещения бункера на 5 тонн на чердаке- вам решать, просто хочу предупредить из практического опыта- загнал на чердак семочку сухую с сушилки и если сразу не переработал в первые сутки- «:гаплык» ей, через несколько дней семочка набирает влагу. сбрасывает масляничность. Я в первые годы вообще в шоке от такого конфуза был, влажность «натягивала» до 10 %, ужас какой- то. Там все время происходит не устранимый негатив- через загрузочный патрубок, подачи зерна на сковороду- происходит самовытяжка сырого, паркого горячего воздуха из олийни (когда жаришь и давишь семку- те 6-7% влаги испаряется и впомещении постоянная «паркотня») Вот эту паркотню и натягивал не переработаный сонях в бункере над олийней. Чтобы избавиться от этого негатива, пришлось и на том бункере, с низу установить сита, для проветривания. Но сто процентно все равно проблему я не решил. В общем- закачал сонях на олийницу- тут же стараюсь его переработать, НЕ ОСТАВЛЯТЬ НА ПОТОМ. На сим заканчиваю, вышеизложенный материал пытался передать без технопафоса простым крестьянским слогом.
Принцип работы любого пневмотранспортера- это перемещение в воздушном потоке по магистрале аэросмеси (смесь воздуха и сыпучего сырья). Но весь расчет основан на объеме перемещаемого воздуха- то что заложено в проектной мощности вашего вентилятора. Но вентилятор- есть вентилятор, это не компрессор. Он не может до бесконечности сжимать воздух, он может только до определенного предела создать ограниченное давление. И если у нас в пневмомагистрале происходит заужение, сужение сечения- то и поток проходящего воздуха, через эту магистраль- естественно сократиться. Вентилятор просто в таком случае будет прогонять воздух своими крыльчатками через себя, давление останется тем же, но поток воздуха в магистрале сократиться. И если у вас на выходе из вентилятора окно 100х100, что составляет площадь 10000,
пневмотранспортер зерна
если есть у кого нибудь чертежи или опыт построения пневмо транспортера поделитесь. я постараюсь завтра сфоткать свой, но он толком не работает
если есть у кого нибудь чертежи или опыт построения пневмо транспортера поделитесь. я постараюсь завтра сфоткать свой, но он толком не работает
А єто наш погрузчик на базе т-16. тока его еще модернезировать надо мало кидает 2 т в ч
Файлы:
А єто наш погрузчик на базе т-16. тока его еще модернезировать надо мало кидает 2 т в ч
Если можно поподробней, и желательно с фото.
Привод как поняли от ВОМ :). Повышающий редуктор(сейчас на вентиляторе 3200 об в мин) но будем переделывать надо хоть 4000, (слабый вакуум) вентилятор от какого агрегата не знаем. циклон и делитель с дку. под делителем сделано что-то типа эжектора. трубы 160мм.
Файлы:
И еще на делителе 60 об.мин
Приобрёл такой агрегат. Два вопроса- подойдет ли для транспортировки зерна и достаточно ли будет эл. двигателя 3фазы 5 кВт 3000 об/мин? Диаметр крыльчатки 50 см и диаметр выхода 10 см.
Файлы:
вентилятор от овп-20 улитка самодельная,
устройство мое имеет очень низкую производительность.
в связи с этим 2 вопроса как устроен внутри циклон и смеситель[/quote]
Вентилятор у вас явно слабоват для пневмотранспортера. Там вентиляторы высокого давления (как в пылесосе).
Как я систему пневмотранспорта делал
И что вы думаете, потратив около года я всё-таки его заставил работать, вот пруфы Билли
Процесс выгрузки вагона
Силоса хранения цемента
А вот и сам насос, таких было 2 и они работали в паре.
А какую скаду для управления всем я написал на Delphi7 (в технаре этому учили, пришлось вспомнить :))
1. Разгрузка вагона(72 тонны) происходила примерно за час, и то потому что быстрее высыпать из вагона было ссыкотно.
2. Высота подъема 25 метров, общая длинна 120 метров.
3. Питалось всё это хозяйсво компрессором на 42 квт.
Собрал я все свои самопайки и ушёл в закат. И вот вопрос вы купили оборудования на 750,000 евро, его разворовали, человек сделал. эх жадность.
Вот поплакался я вам товарищи пикабушники, и всё-таки у меня есть надежда, авось приобретенные знания будут кому-то нужны, а я сижу без работы 🙁
Жалко, что из Белоруссии. В Эстонии я бы предложил тебе работу. У меня автоматики, как говна за баней, а людей не хватает. Печаль.
В каком городе у нормального системщика зп 100$.
Подключаем RC тачку к рулю и педалям
Давно хотел попробовать сделать систему, как вот на этом известном ролике:
RC машинка управляется с компьютерного руля, а изображение выводится на проектор. Возьмём машинку с АлиЭкспресс небольшого размера
И руль с Авито. Какая то древняя модель, в современном компьютере нет разъёма для его подключения
Управление поворотными колёсами в машинке сделано «либо руль вправо, либо влево», как в любой дешёвой машинке.
Ну ничего, вкарячим туда сервопривод, чтобы управление было более плавным
Управлять рулём и газом будет платка Arduino Nano, управление будем передавать по радио 433 MHz. На стороне передатчика будут три потенциометра (руль, газ, тормоз/задний ход)
Мотор в машинке оказался мощнее чем казался, поэтому пришлось заменить драйвер на боле мощный, а электронику питать через повышающий до 5V преобразователь: Ардуино и радио от 3.6V бортового аккумулятора и так работать будут не очень хорошо, а тут ещё добавятся помехи по питанию от моторов
Проверяем, всё работает
Решил спаять приёмную часть без макетки, чтобы можно было собрать машинку обратно
Разбираем руль и педали, обнаруживаем там потенциометры
Отлично! Просто подключаем в схему передатчика. Калибруем минимальные и максимальные значения, и можно ехать!
Автоматика для гроубокса на arduino
Закончил изготовление первой версии платы контроллера для гроубокса. Хочу поделиться.
Месяц назад взял небольшой заказ на сборку простого контроллера для гроубокса.
Задачи примерно такие:
2.Автополив, управление системой гидро/аэропоники, системой увлажнения воздуха. Все от 12 вольт.
3.Вкл/выкл светодиодных драйверов 230 вольт.
4.Управление яркостью светодиодных линеек 12 вольт.
Притом, все должно работать автоматически. Для этого будут использованы датчики:
1.Датчики температура/влажность i2c. 2 шт.
2.Датчики температуры ds18b20. 3 шт.
3.Датчики воды. 2 шт.
От себя добавил измерение напряжения питания в диапазоне 6-16 вольт. Для автоматического полива, вкл/выкл света использовал модуль часов реального времени. Управление строго по блютус, но на всякий случай вывел одну кнопку. 8 каналов для управления постоянным током, 4 из которых с высокочастотным ШИМ для управления яркостью диодов или скоростью вентиляторов. 2 канала управления переменным 230 вольт с контролем нуля. Пищалка на всякий случай, пригодится.
Вроде все, но мог что то забыть. Развел плату.
Это было долго. Нужно много всего учитывать и постараться, чтобы выглядело симпатично. Обошлось без критичных косяков. Перенес на текстолит.
Кое где подмазал маркером. Плат получилось две. На основном два канала управления постоянным током. На дополнительной еще 6. Вытравил.
Залудил и засверлил.
Отверстий очень много. В такие моменты трудно без сверлильного станка. Но в целом получилось неплохо. Припаял детали.
Это вид сзади. После припаял детали спереди.
Здесь не хватает как минимум 12 разъемов, батарейки, держателя для предохранителя 230 вольт и радиаторов симисторов. Сейчас понемногу пилю прошивку и ищу косяки. После допаяю оставшиеся детали или переразведу плату с учетом обнаруженных косяков. В этот раз ощутил всю боль изготовления односторонней платы. Здесь точно не хватает еще пары слоев. Из за одного слоя, ту же атмегу распаять не вышло. Пришлось лепить цельной ардуинкой.
Такие дела, вопросы можно задать в комментариях, в телегу не пишите ради пообщаться от скуки. Жду критику, советы и предложения по функциям. Сразу уточню, заказавший товарищ сказал, что контроллер нужен для выращивания экзотических перцев.
Счётчик уровней Манчкин на Arduino

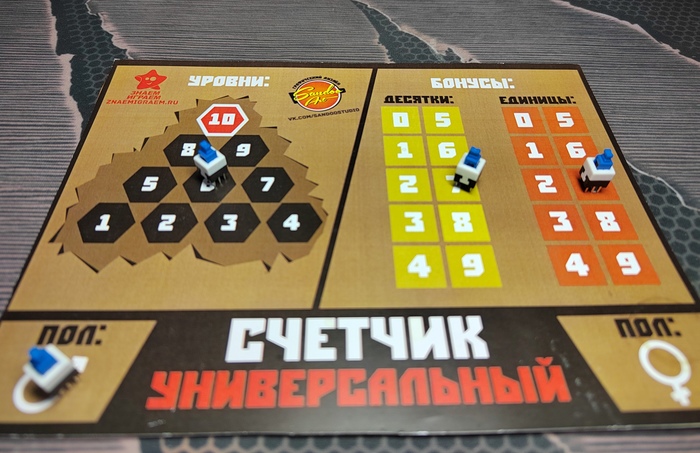

Периодически играем с друзьями в Манчкин разных модификаций и раньше всегда пользовались универсальным счетчиком уровней:

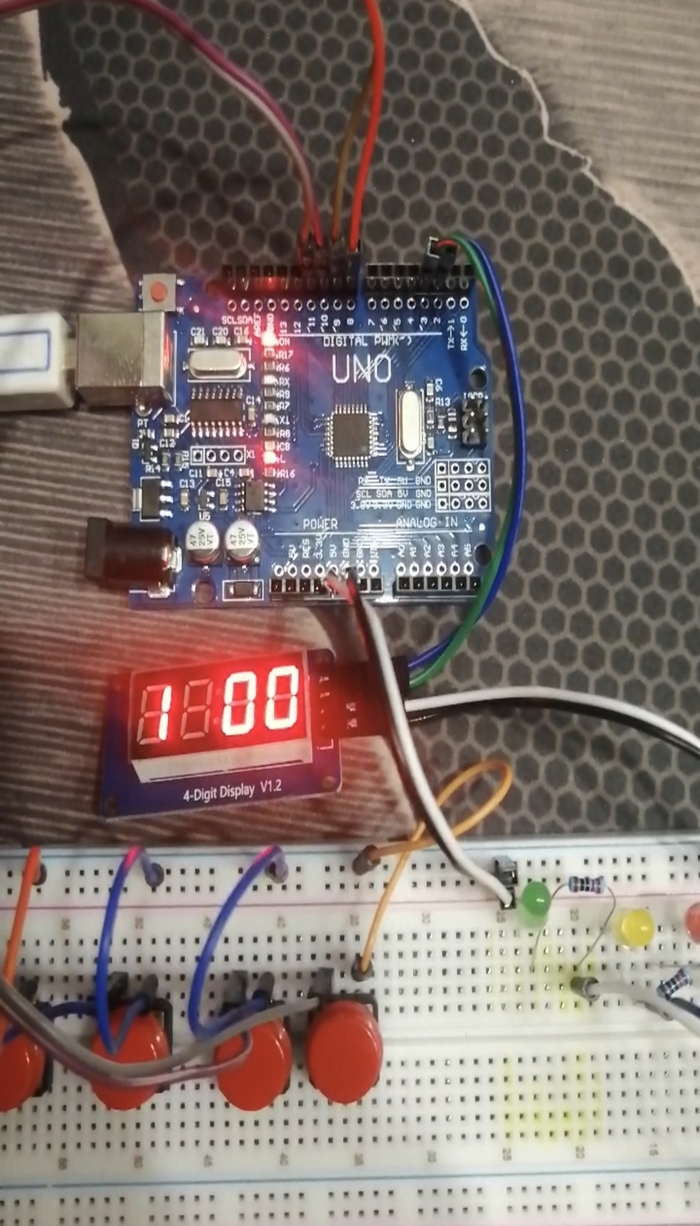

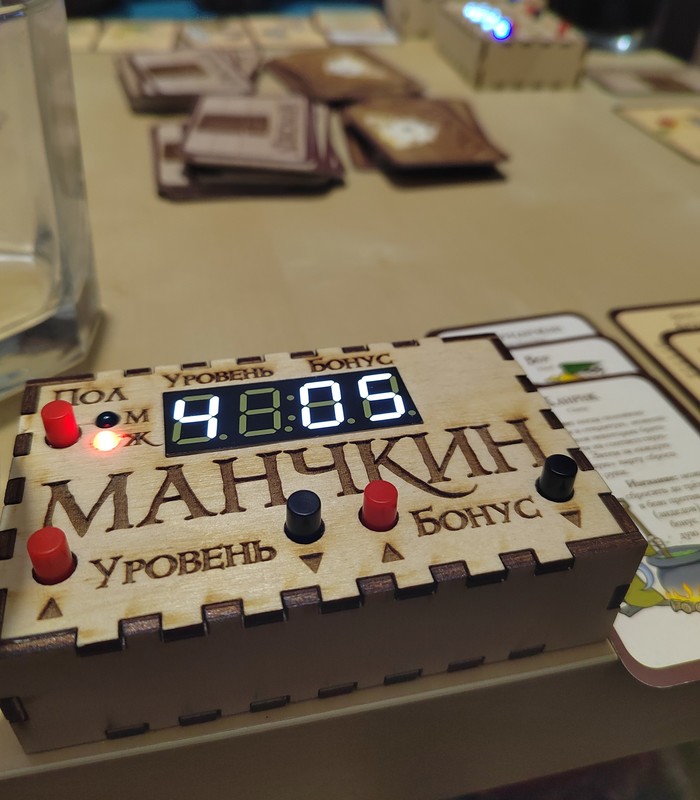

В процессе надругательства над Ардуино, возникла идея реализовать электронный счётчик уровней на базе Arduino Nano и семисегментного дисплея на TM1637.

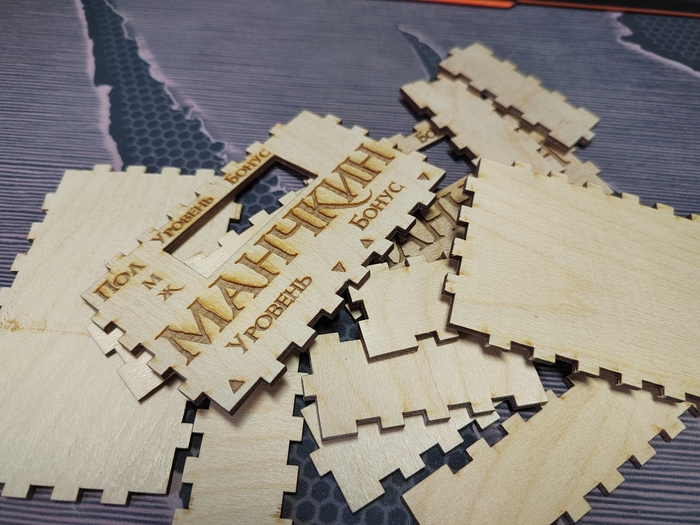

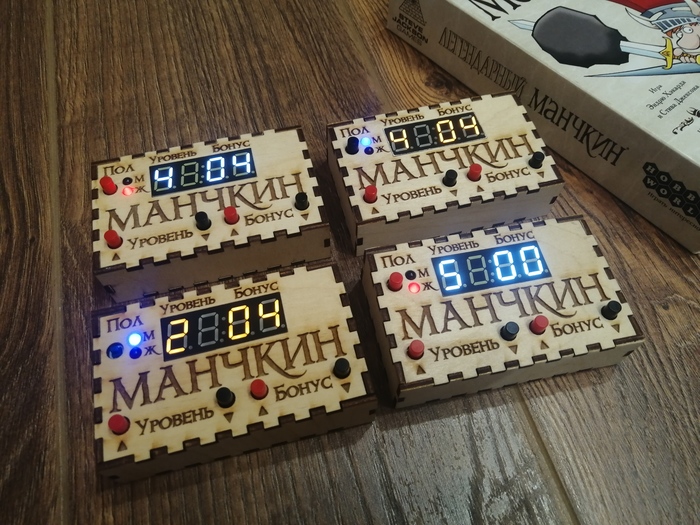

После попытки собрать устройство пришёл к выводу что все отверстия тоже лучше выполнить лазером. В итоге получилось такое изделие:

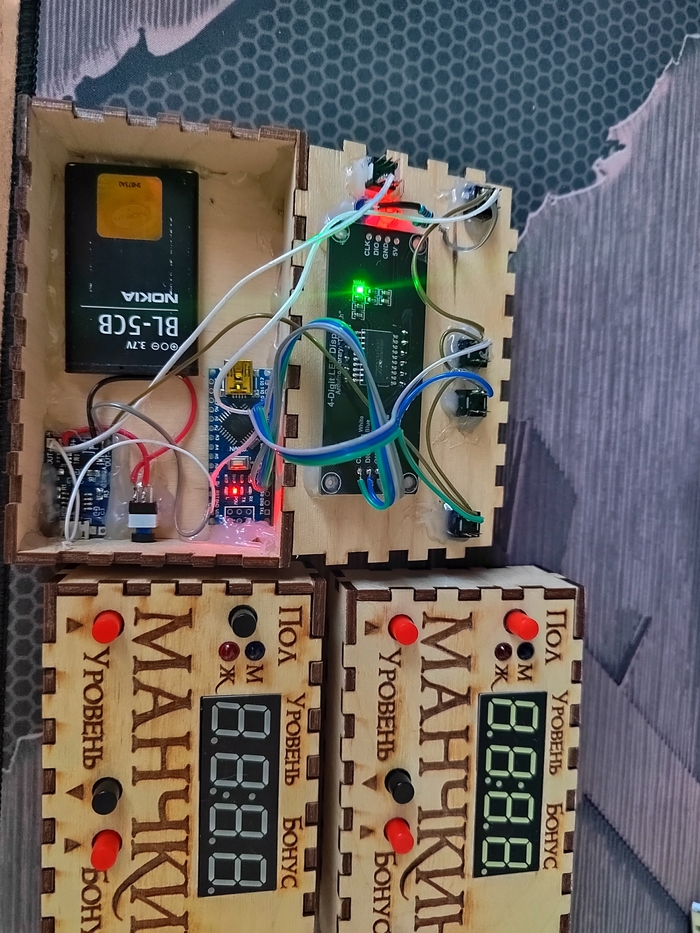

Устройство состоит из платы Ардуино Нано, модуля дисплея, модуля зарядки Li-ion аккумулятора с micro USB и аккумулятора от Нокиа. Всё крепил на термосопли.

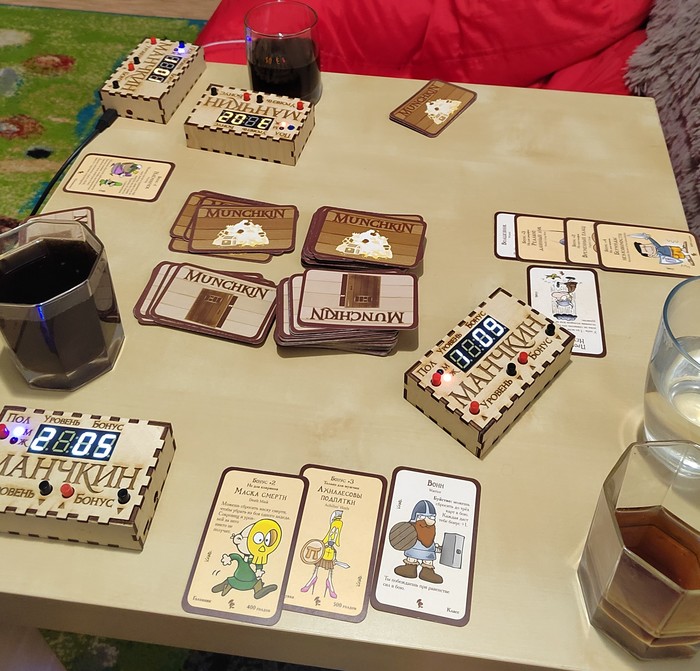

Полевые испытания пройдены успешно, играть с таким счётчиком намного удобнее чем с бумажным.
Сделал домашний симулятор сноуборда
Как то раз я увидел на алишке 4 датчика веса за пару соток и в голову пришла идея досрочно открыть горнолыжный сезон. Как же так, спросите вы? А вот так. Закрепив датчики по углам прямоугольной платформы, можно оценить направление момента, приложенного к этой платформе. Такой момент как раз создаёт диванный сноубордист, если прикрутить его саморезами к платформе и наклонять в разные стороны (на самом деле будет достаточно трёх датчиков, но с 4-мя оно попроще реализуется):
Минутка оффтопа: как то раз на военных сборах товарищ майор прикрутил саморезами все неправильно поставленные шлёпанцы к деревянному полу казармы. Возможно тогда я и увлёкся горнолыжкой.
Направление момента можно перевести в наклон джойстика геймпада и играть таким образом в какой-нибудь симулятор сноуборда! С этим нам поможет Arduino Micro:
Дело за малым. Собрать ту самую платформу, которая по факту упрощается до двух поперечных опор:
На концах опор закрепляем датчики:
Подключаем всё по схеме:
Ну а дальше немного магии и арифметики, как получить два направления по осям из четырёх сигналов с датчиков:
Для проверки правильности вычислений накидал простенькую программку на Processing, всё работает чётко!
И, как говорится, можно ехать.
Геймпад в руке для переключения камеры и прыжков. Прыжки я тоже хотел сделать и в принципе даже сделал, но из-за непонятных глюков в работе библиотеки компьютер получал неправильные команды, и у меня «в присяде» менялась раскладка управления. Победить так и не смог, прыгал с пульта. Но сама отработка прыжка работала очень чётко, по производной от суммарного сигнала с датчиков:

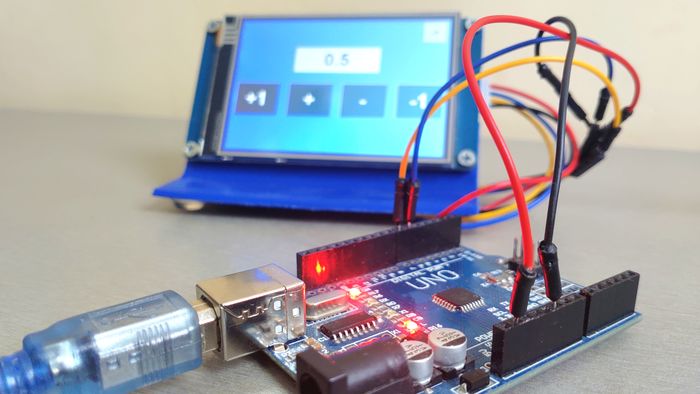

С помощью Arduino регулируем напряжение с точностью до 0,01 В
Недавно делал проект, в котором нужно было регулировать напряжение на выходе с точностью до 0,01 В. При этом у заказчика кроме Arduino UNO ничего не было в наличии. Пришлось работать с тем, что было.
Решить поставленную задачу можно используя ESP32, так как разрядность ШИМ 16 бит. Но в моем случае не было возможности использовать данную отладочную плату. Поэтому пришлось искать вариант регулирования напряжения с заданной точностью с помощью Arduino UNO.
С решением данной задачи помогла статья AlexGyver «Увеличение частоты ШИМ». Если вам не интересно разбираться в данной теме, у AlexGyver есть библиотека, которая поможет изменять частоту и разрядность PWM «GyverPWM».

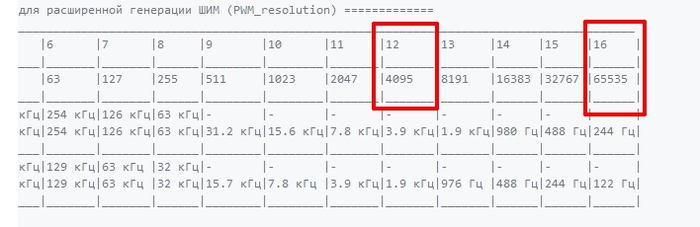

В описании библиотеки есть таблица, которая поможет сориентироваться с настройками.

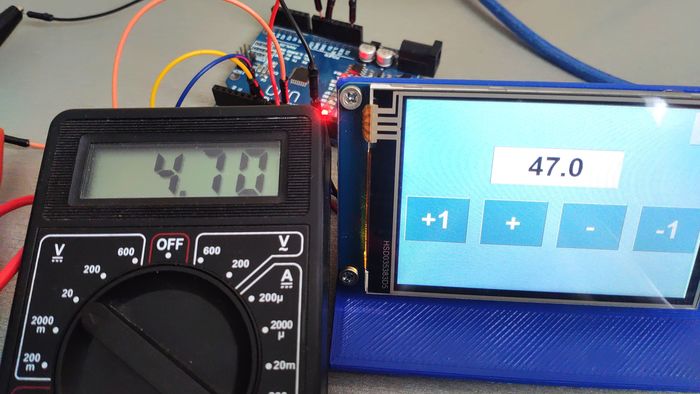

Я использовал 12 bit ШИМ при регулировке напряжения 5 В и 16 bit ШИМ при регулировке 12 В.

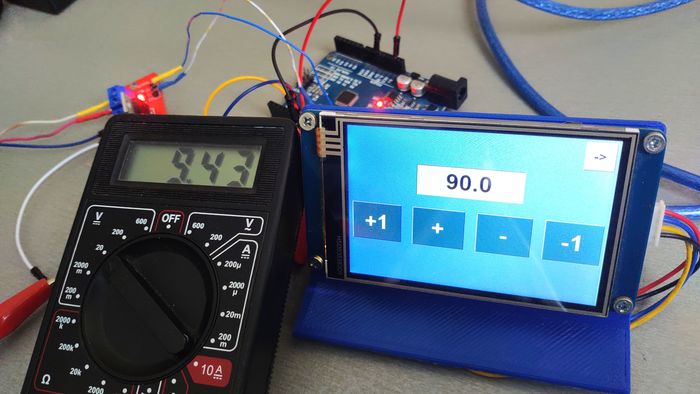

И еще несколько фото данного проекта.
Надеюсь моя информация будет полезной.
Спасибо! Всем добра!
Ответ на пост «Сделал студийный фонарь из сантеха»
Мой любмый канал (@AlexGyver) про DIY.
Жалко автор идеи для самоделок не принимает, видимо своих выше крыши.
Но оставлю здесь парочку, вдруг пригодятся кому.
1. Обратное токовое реле для подключения в люстре вместе с какой-нибудь умной лампочкой обычных тупых, чтобы они загорались вместе с умной.
По идее это должен быть датчик тока с регулировкой порога срабатывания и реле, например твердотельное omron.
2. Дешевый способ сделать аналог яндекс-розетки на базе ESP8266 с возможностью подключения к Алисе.
Вот у него на канале уже были радиоуправляемые розетки, но в умный дом такие негодятся. Нужна интеграия с алисой, API для подключения к мажордому и т.д.
3. Приёмник и передатчик для радиопеленгационной игры «Охота на лис». В сети полно схем, но простых и повторяемых «из сантеха» ещё не было.
4. Ароматизатор выхлопных газов. Картридж с силиконовыми капсулами, внутри каждой спиралька нагревательная и ароматизатор. По блютуз с телефона выбираем нужный аромат и выхлоп нашего авто приобретает аромат кофе или мандаринов. Посоны на парковке оценят.
5. Бегущая строка для автомобилистов. Лепим на заднее стекло, а на руле «горячие» кнопки со смайлами: «спасибо», «козёл», «ПНХ», «у вас номера грязные», «соблюдайте дистанцию». ну и кастомизируемые варианты, настраиваемые по БТ с телефона.
6. Дверца для кота. Чтобы как в космических кораблях из фантастики. Можно сделать ирисовую диафрагму или красиво раздвигающиеся створки.
Должна без особых проблем врезаться в любую межкомнатную дверь, симпатично смотреться и не сильно ухудьшать звукоизоляцию. При приближении кота должна открываться давая ему пройти. Не должна перекусывать кота пополам. Можно реализовать авторизованный доступ по RFID-метке.
7. Тёплая будка для мелких собак (и\или кошек). Эти звери даже в квартирах иногда подмерзают. Нужно сделать удобную корзинку, чтобы безопасный подогрев включался только когда животное внутри. Можно вести статистику пользования будкой подсчитыая часы, проведенные в ней.
8. Умный светящийся радио-ошейник с зуммером для мелких собак.
На крупных таких ошейников полно, а мелкие могут потеряться и хрен их найдёшь, особенно вечером. Не знаю реально ли туда треккер сейчас вставить достаточно компактный, но светодиоды и пищалку можно точно, а еще можно блютус, чтобы в режиме iBeaсon видно было расстояние до собаки хотя бы.
Но круче было бы, конечно, дисплейчик с радаром как у охотников за привидениями.
9. Управляемый USB-хаб. Это такой хаб, у которого гнёзда можно включать\выключать программно отправляя команды по расписанию или по каким-то событиям на компе. К примеру, так можно выключать всякие вентиляторы. и прочие USB-девайсы. Хорошо бы. конечно, за одно, прокачать отдаваемые хабом токи, чтоб с каждого по два ампера выдавал точно.
10. Домик для обуви. Конструктор для сборки расширяемой полочки для обуви. Заказываем резку деталей из фанеры на лазерном станке ЧПУ, собираем и получаем полку для обуви, которая умеет понимать есть ли ботинки в ячейке, умеет сушить обувь в оптимальном режиме теплым воздухом, подогревать обувь к заданному часу, выключатся когда уже не требуется сушка.
12. ХЗ как назвать. Несколько десятков тривиальных пенопластовых корабликов с батарейкой, двумя моторчиками, RGB светодиодом и инфракрасным фото-диодом. Выпускаем их на воду, смотрим на них с двух ракурсов через две веб-камеры, программно управляем корабликами понимая их местоположения по вспышкам. Отдаём команды на управление моторами через инфракрасный прожектор. Смысл в том, чтобы сделать прикольные красочные представления, только не дронами в воздухе, а корабликами на воде. Готов помочь с написанием софта для определения координат и автоматического управения корабликами.
