Как сделать полноприводный минитрактор самодельный

Самодельный полноприводный минитрактор

Самодельный минитрактор с полным приводом т валом отбора мощности сконструировал и собрал в своем гараже Геннадий Хегай. Фото сборки, а так же узлы и агрегаты представлены далее.

Минитрактор имеет довольно интересную трансмиссию и в то же время сложную в отличии от самодельных моделей минитракторов типа переломка, здесь так же укороченные ВАЗовские мосты.

Рама сварная самодельная на которую установлен четырехтактный бензиновый двигатель с принудительным воздушным охлаждением.

Задние колеса R-16 елочка. Так же трактор имеет полноценную гидравлическую систему, в передней части гидроцилиндр для поднятия и опускания лопаты, а в задней части навеска для сельхоз агрегатов.

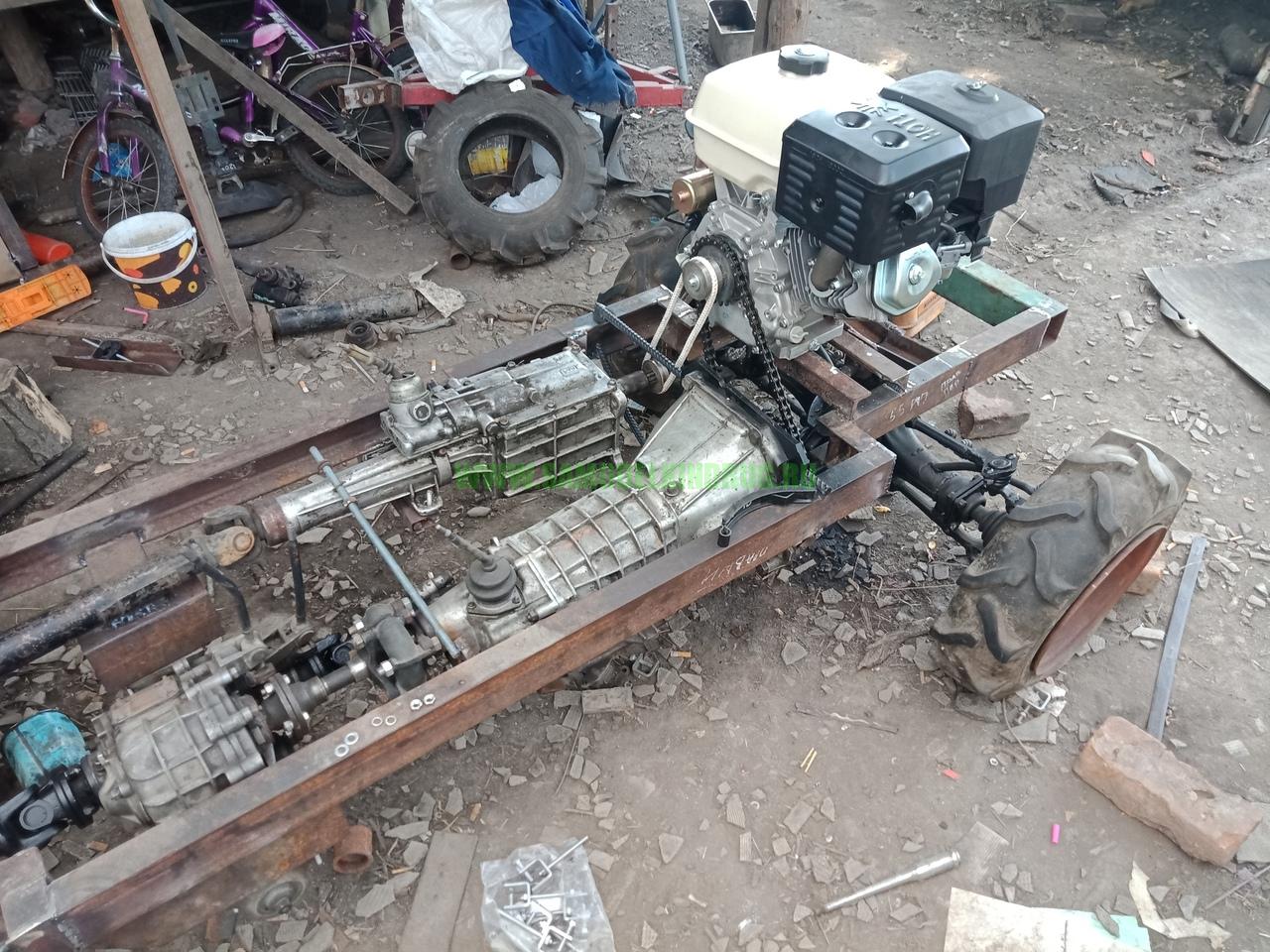

И так давайте рассмотрим детальные фото узлв и агрегатов самодельного полноприводного минитрактора.

Трансмиссия Облицовка ВОМ

Оставьте свой голос

Просмотр и управление голосами со страницы профиля участника

Источник

Как сделать полноприводный минитрактор 4х4 своими руками

Выполнение работ на приусадебных участках или небольших полях требует от владельца повышенных усилий. Упростить задачу способна малогабаритная техника с приводом на 2 или 4 колеса. Постройка минитрактора своими руками типа 4х4 выполняется на основе узлов старых автомобилей и позволяет сэкономить деньги.

Особенности сбора полноприводного минитрактора

Особенностью конструкции полноприводной техники является малый радиус поворота, который достигается применением ломающейся рамы. Чертежи самодельного минитрактора 4х4 распространяются авторами через периодические издания и находятся в открытом доступе.

Инструменты и материалы

Для изготовления самодельной техники потребуется набор инструментов:

Приведенный перечень является минимальным. В процессе доработки серийных узлов может понадобиться дополнительное оборудование и оснастка.

Для самостоятельной сборки потребуется несколько узлов, которые можно позаимствовать от серийной техники с переделками:

Проектирование и чертежи

Проектирование начинается с выбора кинематической схемы, двигателя и подбора чертежей готовой конструкции. Документацию придется дорабатывать из-за специфики самостоятельной сборки, предусматривающей подгонку узлов друг к другу с учетом особенностей конструкции.

Как сделать трактор 4х4

Чтобы собрать трактор, потребуется самостоятельно изготовить раму, установить на нее кузов и агрегаты, а затем отрегулировать узлы. Для изготовления деталей может потребоваться специальное оборудование, отсутствующее у владельца. В этом случае детали заказываются в специализированных мастерских и выполняются на основе эскизов или чертежей, предоставленных заказчиком.

Рама и кузов

Рама трактора с полным приводом состоит из 1 или 2 секций, изготовленных из стального профиля. Для рамы применяется швеллер или труба квадратного сечения. Размеры профиля определяются типом и мощностью двигателя. Соединение лонжеронов и усилительных поперечин выполняется сваркой.

Конструкция рамы из 2 секций предусматривает шарнирное соединение частей. Для этого может использоваться шкворневой узел подвески или карданный шарнир от грузового автомобиля.

Кузов трактора не подвергается воздействию нагрузок, поэтому его выполняют на основе каркаса из металлического прутка. На каркас монтируются защитные экраны, изготовленные из стального листа или пластика.

Рулевое управление и сиденье

На миниатюрных тракторах используется рулевое управление с механическим и гидравлическим принципом работы. Механический привод собирается на основе автомобильного рулевого редуктора червячной или реечной схемы. Редукторы крепятся на лонжероне рамы напрямую или через переходные пластины.

Использование гидравлического привода облегчает маневрирование, но для работы системы требуется насос.

На минитракторах применяются шестеренчатые насосы от сельскохозяйственной техники, которые приводятся от двигателя через промежуточный вал. Прямой привод ремнем не рекомендуется, поскольку вызывает разрушение подшипниковых узлов насоса.

Сиденье оператора должно располагаться на достаточном расстоянии от рулевой колонки. Поскольку самодельная техника не оснащена подвеской, рекомендуется использовать подрессоренные опоры сиденья от трактора. Кроме снижения вибрации, опоры позволяют регулировать сиденье по высоте и расстоянию от педалей.

Двигатель

В роли силового агрегата могут использоваться двигатели воздушного охлаждения от стационарной техники, мотоблоков, мотоциклов или малогабаритных погрузчиков. Распространена установка двигателя воздушного охлаждения ЗАЗ, который имеет штатную систему охлаждения от вентилятора.

Двигатели жидкостного охлаждения не имеют широкого распространения на самодельных устройствах. Встречаются образцы техники с использованием доработанного двигателя от мотоколяски. Цилиндр с ребрами воздушного охлаждения заменяется на узел от пускового двигателя трактора. Радиатор располагается спереди или сбоку от двигателя. Циркуляция жидкости происходит термосифонным способом. Двигатель сохраняет систему запуска электрическим стартером. Дополнительно устанавливается генератор от автомобилей ВАЗ или АЗЛК.

В трансмиссии переломки 4х4 применяются коробки передач от внедорожных автомобилей, совмещенные с раздаточным редуктором. Возможна установка раздельных агрегатов, но такой вариант усложняет кинематическую схему и увеличивает потери мощности. Соединение двигателя и коробки выполняется через переходную плиту, позволяющую совмещать точки крепления.

Привод мостов выполняется валами с карданными шарнирами. Валы должны иметь шлицевое соединение, которое позволяет регулировать установку агрегатов трансмиссии и обеспечивает работу приводов при движении.

Колеса

На минитракторах используются колеса и диски от легковых автомобилей и тракторов. Не рекомендуется использовать передние колеса с диаметром диска менее 12 дюймов, поскольку они зарываются в грунт при движении. При эксплуатации трактора в поле применяются покрышки внедорожного типа с развитыми грунтозацепами. Проходимость машины можно увеличить установкой цепей. Колеса устанавливаются на ступицы с подходящим радиусом фиксации шпилек крепления.

Для остановки используются ленточные или барабанные тормоза, установленные вместе со ступицами. Привод тормозов механический или гидравлический.

Трактор с ломающейся рамой 4х4 не требует установки поворотных кулаков, поскольку разворот осуществляется за счет подвижного соединения секций рамы. Для машины используются мосты от автомобилей с подрезанными чулками и полуосями. Имеются конструкции на базе торсионных подвесок, позаимствованных от автомобилей ЗАЗ.

При использовании управляемых передних колес мосты оснащаются поворотными кулаками от автомобилей с полным приводом. Мост уменьшается по ширине до требуемого значения подрезкой чулка, к которому приваривается фланец крепления поворотного узла. Затем мост крепится к лонжеронам рамы при помощи стремянок. Точки установки мостов рекомендуется закрыть защитными экранами из стального уголка.

Поскольку серийные мосты имеют чулки разной длины, то вместо подрезки может использоваться замена длинного чулка на короткий. Подобная схема имеет свои преимущества и недостатки. К плюсам конструкции относится точность изготовления узла, поскольку не требуется проводить подрезку полуоси и переварку фланца. Отрицательной стороной станет полученная колея, которая может быть недостаточной или чрезмерной.

Полезные советы

При постройке и эксплуатации самодельного трактора владельцу следует учесть ряд моментов:

Самодельные трактора имеют невысокую себестоимость и окупаются за 1-2 сезона. Владельцу следует помнить, что при работе машины возможны поломки, вызванные конструктивными просчетами. Придется вышедшие из строя узлы ремонтировать и дорабатывать конструкцию, добиваясь безотказной работы полноприводного минитрактора.

Источник

Переломка 4х4 на мостах ВАЗ своими руками – полноприводный минитрактор с двигателем Лифан – чертежи и схемы

Название “переломка” трактор получил из-за рамы, которая состоит из двух частей. Перед началом сборки нужно иметь схему с размерами узлов, чтобы все элементы подходили по габаритам.

Область применения

Полноприводный минитрактор, сделанный своими руками, обладает достаточно неплохими характеристиками проходимости, что дает ему возможность выполнять фактически тот же фронт работ, что и магазинные аналоги, такие как Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

Безусловно, мощность самодельного агрегата может быть несколько слабее, но на уровне бытового использования данный факт практически незаметен.

Область применения

Основной областью применения данного агрегата, выполненного своими руками, являются сельскохозяйственные работы. Под этим термином кроется достаточно широкий спектр, включающий в себя множество сопутствующих работ. Иными словами, самодельный минитрактор необходим для следующих целей:

В принципе, это основное предназначение минитрактора, для чего он и изготавливается. Но, его применение можно существенно расширить, если предусмотреть в его конструкции специальное соединение для дополнительного оборудования, навесного и прицепного типа.

Если все сделать правильно, то ваша самоделка может дополнительно выполнять следующие работы:

Как мы видим, минитрактор переломка классика 4х4 своими руками способен существенно облегчить жизнь любого сельского жителя, ведь с помощью данной техники становится возможным выполнение всего вида работ, которые требуется при грамотном ведении подсобного хозяйства.

Незаменимость самодельного агрегата обусловлена еще и тем, что при его изготовлении используется минимум вложений и средств, что очень важно для сельской местности.

Более подробно о работе полноприводного минитрактора смотрите на видео:

Плюсы установки гидравлики

Сделать гидравлику на минитракторе можно, если заранее приобрести готовую систему в магазине или использовать детали от старой сельхозтехники.

Главным преимуществом кунов является их универсальность. Среди других плюсов этого типа навесного оборудования:

Это особенно важно для фермеров и владельцев садовых хозяйств, где нет более мощных тягачей и тракторов (для перевозки габаритного груза, больших объемов зерна, сыпучих стройматериалов).

Чтобы установить сцепление на самодельный минитрактор, также можно воспользоваться готовым вариантом от какого-либо автомобиля. Например, можно использовать ременное сцепление от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также взятой от какого-либо автомобиля. Как устанавливается сцепление, можно посмотреть в этом видео.

Далее приведена схема, на которой показано, как устроено стандартное рулевое управление, устанавливаемое на большинстве самоходной техники.

При установке рулевого механизма рулевой вал с шестерней соединяется с рулевыми сошками, которые имеются на поворотных кулаках, установленных на передней балке (изготовление балки рассматривалось выше).

Инструкция, как сделать полноприводной минитрактор своими руками – чертежи и размеры

Оценив все преимущества, многие задаются вопросом – как сделать минитрактор 4х4? В принципе, данный способ сборки мало чем отличается от традиционных методов, кроме, разве что, строения рамной конструкции.

В основном, рама идет цельная, но в переломках предусмотрен вариант с ломающейся рамой, от чего и происходит само название.

Рама

Внешний вид конструкции может немного озадачить стороннего наблюдателя, но его кажущаяся неказистость не должна вводить в заблуждение. Дело в том, что внутри все расположено настолько пропорционально, если следовать в точности чертежам, что позволяет агрегату показывать достаточно неплохие рабочие показатели.

Кстати о чертежах. Это, наверно, один из наиважнейших этапов всей сборки, ведь от правильности оставления подробного рисунка и определения точных размеров, зависит успех всего конструирования.

Дело в том, что специфика самостоятельной сборки предполагает подгонку некоторых деталей под индивидуальные особенности рамы или силового агрегата. Это вполне объяснимо, ведь комплектующие берутся от совершенно разной техники, что и приводит к их размерному несовпадению.

Сама же подгонка осуществляется, в основном, на токарном станке, что само по себе и предполагает наличие подробного чертежа. Ведь куда проще делать определенные отверстия или стачивания, смотря на рисунок, чем держа всю эту абстракцию в голове.

Чертеж

Итак, сделав чертеж, приступаем к процессу сборки:

Коробка передач

Вообще, сборка самодельного полноприводного минитрактора осуществляется с помощью сторонних запчастей, среди которых, в основном, автомобильные.

В частности, барабанный тормоз будет использован в системе передней колесной базы, а рейка руля будет заимствована от автомобилей семейства ВАЗ.

Прочие же комплектующие можно свободно найти на рынке запчастей, где довольно много полезного. Кроме того, на специализированных сайтах находится достаточное количество объявлений о продаже деталей, которые можно приобрести за сущие копейки.

Особенности мототрактора 4х4

Ломающаяся рама – это конструкция, состоящая из 2-х частей, которые соединяются креплением с шарнирным поворотом. Благодаря такой установке минитрактор обладает рядом преимуществ:

Преимущества и недостатки самодельной конструкции

В условиях кризиса, определяющим моментом, который влияет на многие сферы жизни и промышленности, является вопрос экономии денежных средств. Именно данное обстоятельство и толкает многих энтузиастов на самостоятельное изготовление не только минитракторов, но и прочей сельскохозяйственной техники.

Современные зернодробилки достаточно компактные и энергоёмкие, они легки в применении и радуют своих хозяев. Зернодробилка бытовая — идеальна по соотношению цены и качества.

Для облегчения труда и увеличения производительности созданы различные виды ручных культиваторов для обработки почвы на даче – бензиновые, электрические, ручные, легкие и тяжелые. Перейдя по ссылке ознакомитесь с ручным культиватором для дачи.

В последнее десятилетие среди дачников и огородников стал известным аппарат – опрыскиватель, имеющий название «Жук». Здесь вся информация об этом прекрасном аппарате.

Данный факт, во многом, становится определяющим, особенно для сельской местности, где уже давно нет занятости, а, как следствие этого, и денег. Все, что есть у людей, живущих в деревнях и селах, это их личное хозяйство, которое и кормит их на протяжении всего года.

Преимущества

Поэтому, самодельные агрегаты в сельской местности будут популярны еще долгое время.

Помимо очевидной экономии денежных средств, самостоятельная сборка имеет целый ряд преимуществ:

Однако, как бы может этого и не хотелось, но у самодельных минитракторов есть и определенные недостатки, которые необходимо указать:

Недостатки

Как мы видим, минусов достаточно много. Но, на бытовом уровне, самостоятельная сборка становится чуть ли не единственной альтернативой, вследствие своей относительной дешевизны.

Завершение сборки

Использование самодельного трактора разрешается только после полного его тестирования в различных условиях. В противном случае возможно проявление недостатков в самый ответственный момент.

Привлекательность самодельного трактора переломки из Оки трудно переоценить. Стоимость запасных частей и комплектующих, необходимых для изготовления трактора, довольно низкая. Общие затраты могут окупиться за один урожайный сезон. Такое решение подойдет начинающим фермерам, не имеющим средств на приобретение сельхозтехники фабричного производства.

Самодельный трактор переломка 4+4: изготовление своими руками с двигателем от Оки

Дополнительные советы и предупреждения про мини трактор

Если у вас есть достаточное количество денежных средств, то можно приобрести какой-нибудь старый «Жигули»,Оку, мотоблок чтобы использовать его как «донора» для будущего самодельного минитрактора.

Приобретать можно и без документов, при этом довольно подержанный, поэтому стоимость его будет составлять примерно 25-30 тысяч рублей, что относительно немного, в сравнении с готовым минитрактором.

Суть данного совета проста: чтобы не искать запчасти и детали везде, можно взять всё у одной машины, т.е. коробку передач, сцепление и т.д. Кстати, кузов автомобиля потом можно продать.

Также немаловажным моментом является регистрация самодельного агрегата в ГИБДД. Её конечно можно не совершать, если вы не планируете выезжать за пределы своего огорода, но для тех, кто планирует пользоваться дорогами общего пользования, данное действие необходимо.

Дело в том, что минитрактор, даже самодельный, относится к спецтехнике, поэтому требует обязательной регистрации в инспекции. При несоблюдении этих правил, сотрудник может наложить на вас денежный штраф, а само транспортное средство убрать на штрафную стоянку.

Что собой представляет трактор переломка

По конструкции и габаритам переломка есть не что иное, как обыкновенный мини-трактор. Обычно такая техника выпускается на базе мотоблока. Бывает самодельный трактор с переломной рамой заводского изготовления или собранный в домашних условиях из старых запчастей. Существует еще третий вариант переломки. Агрегат собирают из мотоблока, а запчасти используют из продающегося специального комплекта для переделки.

По производительности и ряду характеристик трактор самодельный уступает переломке заводского изготовления. Но есть у самоделки и свои плюсы:

Недостатком самодельного трактора можно считать отсутствие нужных запчастей. Если их все придется покупать, то экономии никакой не будет. Тогда лучше сразу приобрести мини-трактор заводского изготовления.

Изготовление трехточечной навески

Навеска используется для подсоединения к трактору дополнительного оборудования, например, плуга.

Предлагаем ознакомиться Как сшить шапку из трикотажа своими руками и выкройки к ней

Навеска должна быть подвижной как в горизонтальной плоскости, так и в вертикальной. В первом случае подвижность помогает уменьшить вылет насадки при подруливании. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или поднятия его в позицию транспортировки.

Навеска на минитрактор делается из различных деталей, снятых из старой сельхозтехники. Сделать описание того, как изготовить трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет воспользоваться следующим видео, в котором указаны размеры всех деталей приспособления.

Если вы решили изготовить погрузчик на навеску, то в тандеме с данным оборудованием можно использовать Т-25 и Т-40. Этот вариант станет более простым по сравнению с фронтальным погрузчиком, что верно в вопросах установки на трактор и расчёта габаритов. На первом этапе необходимо найти или самостоятельно выполнить чертеж, в котором следует указать размеры и пропорции металлических деталей.

Техника безопасности

Независимо от того, какой механизм был основным при сборке мини-трактора, надо понимать, что это довольно опасное устройство. Инструкций на самодельную технику не существует, и потому первой мерой безопасности является тщательный отбор конструкции. Рекомендуется ознакомиться с комментариями к чертежам и к описаниям, с отзывами тех, кто уже пробовал их использовать. Заправлять мини-трактор надо только тем топливом, на которое рассчитан мотор. Аналогичное правило относится и к смазочным маслам.

Если агрегат имеет бензиновый двигатель, нельзя допускать попадания масла в горючее. Заливать топливо до самой кромки тоже нельзя. Если оно выплеснется при движении, могут возникнуть серьезные проблемы. Категорически запрещается пользоваться открытым огнем при заправке мини-трактора, а в идеале — в любой момент, когда люди находятся поблизости от него.

Если канистра прохудилась, ее следует выбросить. Не надо создавать запасы топлива сверх необходимых объемов. Места заправки и запуска двигателя должны находиться минимум в 3 м друг от друга. Во избежание пожара не стоит заводить мотор и в непосредственной близости от деревьев, кустарников, на сухой траве. Если двигатель завелся плохо или запустился со странными звуками, лучше отложить работу и отыскать возникшую проблему.

Нельзя ездить на мини-тракторе по садовому инвентарю, допускать столкновение со стенами, ветками и камнями. Управлять механизмом должны только разбирающиеся в нем люди. Даже если установлены фары, целесообразно работать в основном днем.

О том, как собрать трансмиссию и тормоза на мини-тракторе переломке вы можете узнать, посмотрев видео немного ниже.

Навесной универсальный копновоз (кун)

Как и другие типы навесного оборудования, кун для минитрактора предназначен для увеличения функциональности сельхозмашины. Он существенно расширяет возможности фермера и облегчает выполнение различных задач. Эта фронтальная навеска в форме стрелы позволяет:

Оборудование приводится в действие и управляется гидросистемой имеющегося мини-трактора. Гидравлические механизмы участвуют как в подъеме грузов, работе стрелы, так и в управлении фронтальным ковшом (регулировании угла наклона).

Несколько слов непосредственно о раме

Рама самодельного минитрактора выполняется из швеллера, поскольку именно такое исполнение наделяет её достаточной жёсткостью. Таким образом, минитрактор, в состав которого включена подобная ломающаяся рама, способен выдерживать весьма немалые нагрузки.

Но стоит заметить, что использование указанного профиля не всегда является обязательной составляющей при конструировании минитрактора. Крылья, каркас сидения и некоторые другие элементы, не требующие использования материала особой прочности, свободно могут выполняться из иных профилей.
