Как сделать пылесборник для перфоратора

Пылесборники для перфоратора своими руками

Перфоратор очень часто применяется для обработки материалов, при сверлении или долблении которых выделяется огромное количество пыли. Данные условия способствуют износу инструмента, его агрегатных частей. Именно с целью уменьшить негативное воздействие на перфоратор и создан пылеуловитель. Если говорить о заводских устройствах, то они бывают активные и пассивные. Активные имеют собственный привод, но стоимость инструмента возрастает, причем значительно. Пассивные отбирают мощность у двигателя.

Каждый решает сам, ставить пылеуловители или нет. Некоторые пользуются пылесосом, но это не всегда удобно, приходится держать перфоратор одной рукой. Существует множество других самодельных устройств, о которых поговорим ниже.

Самодельные пылеуловители

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратораДолгое время самым простым пылеуловителем считались бумага и скотч – проще конструкции попросту нет и не будет. Из этих материалов можно сделать простой конверт, который приклеивается на месте будущего отверстия. Пыль оседает внутри конверта, если же сверление будет проходить вертикально, то можно использовать стакан из бумаги. К недостаткам отнесем тот факт, что часть пыли все-таки будет вылетать под действием воздуха. К преимуществам отнесем простоту и дешевизну.

Если мы поглядим на устройство перфоратора, то обратим внимание на то, что двигатель его снабжен вентилятором для охлаждения при работе. Это устройство и можно использовать для изготовления пылесборника на перфораторе. Для этого можно взять шланг и пластиковый полипропиленовый уголок для трубы 20 мм и просверлить в нем отверстие под бур. Затем необходимо взять емкость под пыль и сделать в ней отверстие под всасывающее устройство перфоратора. Пыль уходит в коробку при сверлении.

Пылеотвод заводского типа

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Система пылеудаления заводского типа может идти в комплекте или продаваться отдельно – все зависит от пожелания покупателя. К несомненным достоинствам можно отнести сменные фильтры, возможность не нарушать целостность инструмента, удобство применения. Недостаток существенный один – устройство питается от основного двигателя перфоратора.

Самостоятельное средство отвода пыли

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

К самостоятельным средствам, пусть и примитивным, можно отнести шланг пылесоса. Он довольно прост в применении и не требует никаких финансовых затрат. Шланг можно поместить рядом с отверстием. Но в этом методе есть недостатки. Для сверления тяжелыми перфораторами потребуется помощь, да и часть пыли все-таки проникнет в помещение.

Заключение

Если подвести итог, то выбор лучше остановить, конечно, на заводских пылеуловителях, поскольку они удобны, компактны и не требуют дополнительных работ по изготовлению и установке. Это вариант для тех, кто предпочитает не скупиться на технические средства. Для тех, кто предпочитает свои инженерные навыки применять на деле, можно воспользоваться самодельными вариантами. Правда, на 100% они не избавят от пыли, но это менее затратный способ, хотя более трудоемкий.

Каждый выбирает самостоятельно инструмент и его техническую доработку. Главное, чтобы это способствовало комфортности и облегчению рабочего процесса.

Источник

Монстр, или поделка на тему строительного пылесоса

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Делая в квартире ремонт понял, что убирать строительный мусор обычным бытовым пылесосом не лучшая идея. И бумажные и тканевые мешки моментально забиваются строительной пылью, пылесос перестает всасывать, а хуже того, мельчайшая пыль проходит сквозь мешок и выдувается обратно из пылесоса.

Покупать специальный строительный пылесос не мой вариант. Цель, при минимум вложений, и из подручных средств, добиться нужного эффекта. В наличии имелись, старый рабочий самсунг на 230W всасываемой мощности и корпус ведро от сломанного моющего пылесоса, которые я решил использовать для этих нужд. Почитав строительные форумы, пересмотрев видосики на ютюбе, приобрел на алиэкспрессе циклонный фильтр насадку за 1200 рублей. Да, народ делал подобные штуки из дорожных конусов, но я решил что покупной вариант и удобнее и качественнее. Установив насадку на самодельную крышку для ведра от моющего пылесоса, я подумал что моя проблема со сбором стоительного мусора решена, пока не испытал на деле. Да, насадка реально отсеивает мусор в ведро, но оказалось не весь, а чуть более 99%. Самая легкая мелкая пыль от перфоратора прилетает в пылесос, забивает мешок и снова часть ее выдувается наружу.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Подумал сделать еще один фильтр, мокрый, по типу кальяна, что бы воздух после циклонной насадки проходил через жидкость, в которой бы пыль и оставалась. Поразмыслил и отверг этот вариант, в виду возможного попадания влаги в двигатель пылесоса. И не факт, что пыль полностью осела бы в воду.

Вспомнил, в строительном пылесосе, типа кархер, стоит барабанный фильтр на подобии автомобильного воздушного. Не долго думая заказал воздушный фильтр 7793 NAC для Газель ЗМЗ-406 за 188 рублей. Высота 22,8 см, диаметр 17,8 см. Брал то что побольше по габаритам, что бы площадь фильтра была большая.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Осталось придумать куда его приделать, в какой корпус, и как все собрать воедино.

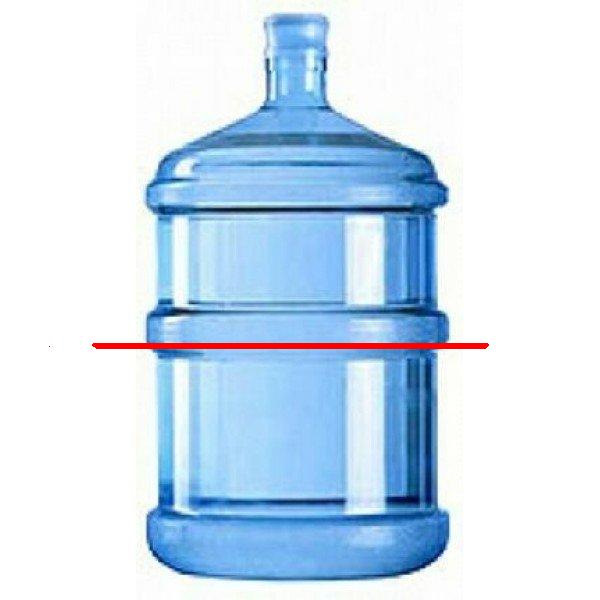

На работе на глаза попался баллон на 20 литр от воды для кулера. И тут мысль заиграла!
Забрал домой, аккуратно разрезал, сначала паяльником проплавил канавку потом прорезал строительным ножом. Рез сделал чуть ниже расширяющегося кольца, так чтобы верх мог плотно, с минимальным зазором, вставляться в нижнюю часть. На картинке это по красной линии.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Фильтр притянул П-образной пластиной, к верхней части баллона.
Но возникла проблема сингулярности, т.е. при перекрывании всасывающего шланга баллон сплющивало. Надо было его укрепить. Внутренний диаметр баллона 25 см, стал думать, как дешево и эффективно укрепить его. Пошел в строительный магазин, для поиска идей.

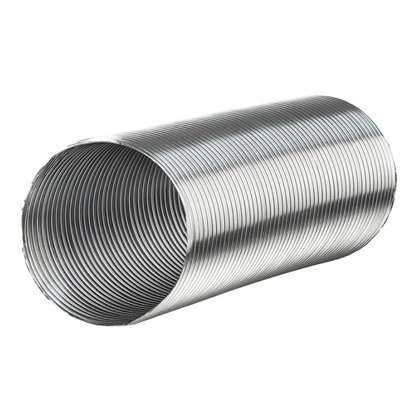

Можно было купить алюминиевую гофру для вентиляции, она как раз заявлена на 25 см.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

А вдруг и ее сплющит! тогда 360 рублей и бесценное время потеряны 🙂
И тут мне на глаза попалась обычная метало пластиковая труба для водопровода 45 руб./м. Знаю что она в меру пластичная, и ее можно согнуть. Купил 4 метра, хватит и 3-х если рассчитать все кольца точно.

Вот что в итоге вышло:
Сначала согнул всю трубу в как можно меньший радиус, потому что потом обрезанные концы гнуть сложнее. Затем трубу резал в кольца по внутреннему диаметру баллона, три кольца в нижнюю часть и два в верхнюю. Затем сверлил отверстия 1 мм и прикручивал саморезами. Собрал обе половины, подсоединил пылесос, он дико завыл, но конструкция не схлопнулась. Жесткость отменная, то что надо!

Источник

Как сделать пылеуловитель для дрели и перфоратора

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

В данном обзоре мастер поделится идеей, как изготовить самый простой самодельный пылеуловитель для электродрели или перфоратора.

Приспособление очень простое — изготовить его можно буквально за каких-то 5-10 минут.

Для чего нужна самоделка?

При сверлении отверстий в оштукатуренных стенах образуется много мелкой пыли. Где-то в гараже или мастерской — это не страшно. Но если надо сделать все аккуратно, то данная приспособа поможет.

Основной материал, который нам понадобится — это пластиковая труба. А точнее — отвод для канализационной трубы.

Советуем также прочитать: как изготовить простое, но полезное приспособление для стройки.

Основные этапы работ

Первым делом автор берет в руки маркер, и чертит линию. Потом нужно будет обрезать лишний кусок с помощью бормашинки.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Вынимаем резинку, обрабатываем края напильником. Резинку потом вставляем обратно — она будет работать как присоска.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Далее отрезаем кусок от круглой трубы. В нем мастер вырезает небольшой паз, а потом крепим к отводу. Надо будет сделать отверстие, через которое пыль будет уходить в пылесос.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Потом останется только надеть нашу самоделку на шланг пылесоса, и установить ее в нужном месте.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Подробный процесс изготовления и принцип работы данного приспособления вы можете посмотреть в авторском видеоролике. Идеей поделился автор YouTube канала LaKema.

Источник

Как и из чего изготовить пылеуловитель для перфоратора своими руками

Если раньше просверлить отверстия в твёрдых материалах было практически невозможно, а использование ручного бура даже при обработке дерева вызывало массу сложностей и требовало недюжинных физических усилий, то с современными электроинструментами всё стало намного проще.

Чтобы выполнить отверстия разной глубины и диаметра в бетонных плитах, кирпичах, пеноблоках и других твёрдых материалах, широко применяют дрели и перфораторами с различными насадками.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Но в процессе обработки материалов постоянно образуется своего рода пыль или мука. Состоит из крупных и мелких частиц. Всё это разлетается в разные стороны.

А теперь представьте, что вам нужно просверлить множество отверстий. Сколько уборки после этого предстоит. Либо же нужно установить на стену телевизор, а в комнате сделан красивый, свежий ремонт. Жена буквально вчера всё убрала. И подобных примеров масса. Как в быту, так и на промышленных объектах.

А задача одна: минимизировать количество пыли и грязи, которая образуется в процессе сверления стен перфоратором или дрелью.

Откуда появляется пыль

Поскольку удаляется часть материала, эти компоненты должны выходить наружу. Проявляется это в виде крошки, муки или пыли из бетона, кирпича и прочих материалов.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

На электроинструменте предусмотрена специальная крыльчатка. Она нужна для нагнетания холодного воздуха к патрону. Это позволяет охладить двигатель, а также избежать его засора. Но создаваемые потоки воздуха ведут к тому, что остатки обрабатываемого материала разлетаются в стороны. Буквально пара минут сверления, и вся комната может наполниться клубами пыли, которые поднимаются в воздух и начинают постепенно оседать.

В зависимости от материала поверхности и используемой насадки, отходы могут быть крупными или мелкими, с разной степенью однородности.

Образующаяся при сверлении стен, потолка и пола пыль несёт в себе не только эстетическую проблему, поскольку помещение после этого приходится убирать. Куда важнее то, что пыль может попасть в глаза, дыхательные пути, раздражать слизистую, проникать глубоко в организм. Крупные частицы и вовсе может поранить человека из-за высокой скорости, с которой они сдуваются.

Даже если используются пылеуловители, всё равно работать с перфоратором рекомендуется в респираторе, защитных очках и спецодежде.

Почему важно защищаться от пыли

Есть несколько основных объективных причин, почему с пылью стоит бороться и защищаться от образования частиц:

Так что с пылью, образующейся во время ремонта, рекомендуется бороться сразу, а не устранять её последствия.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Для защиты самого мастера применяются:

Чтобы пыль не загрязняла мебель, её можно вынести из комнаты. Если это невозможно, тогда всю мебель закрывают с помощью полиэтиленовых плёнок и других укрывочных материалов.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Инструменты изначально имеют определённый уровень пылезащиты. Это реализуется за счёт специальных пылезащитных корпусов.

У каждого электроинструмента должна быть маркировка, указывающая на степень пылезащита, а также устойчивости к попаданию воды и влаги. Выглядит она как IPxx.

Рекомендуется использовать перфораторы, дрели и другие электроинструменты с индексом защиты от пыли и воды не ниже IP5x-IP6x.

При работе с такими электроинструментами можно не переживать, что пыль попадёт внутрь прибора.

Но все эти меры лишь частично снижают наносимый ущерб. Чтобы вам не приходилось сильно беспокоиться за своё здоровье, не проводить генеральную уборку и не накрывать всю мебель, можно воспользоваться пылеуловителями. Это специальные приспособления, позволяющие собирать частицы рассверливаемого материала ещё на этапе их образования.

Чем пользуются профессионалы

Ассортимент пылеуловителей для перфораторов и дрелей достаточно обширный. Это могут быть готовые заводские устройства, либо же самодельные приспособления.

В случае с профессионалами в сфере ремонта и строительства, для инструментов такого уровня предусмотрены специальные решения. Это насадки, устанавливаемые на бур или сверло, позволяющие подключить к ним шланг от пылесоса. Своего рода дополнение, которое способствует быстрой и эффективной сборке мусора.

Но профессиональные пылеуловители имеют определённые недостатки.

Поэтому в быту обрели популярность приборы, собранные из подручных материалов. На них не нужно тратить деньги. При этом они отлично справляются со своими задачами. Да и искать себе помощника не придётся.

Самодельные устройства для улавливания пыли

Теперь поговорим про сбор пыли в домашних условиях, который можно реализовать при сверлении бытовым перфоратором или дрелью.

Сразу стоит отметить, что самодельные приборы не могут похвастаться аналогичным уровнем эффективности, как в случае с профессиональными пылеуловителями. Но они дешёвые, чаще всего бесплатные и удобные в применении без дополнительной пары рук.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Чтобы организовать сбор пыли при сверлении своим перфоратором, можно сделать пылесборник на основе таких исходных материалов:

Пластиковый стаканчик или бутылка

Отличное самодельное средство для отвода пыли. Подойдёт в тех случаях, если отверстия нужно делать на потолке. Ведь в этом случае основная масса строительной пыли будет сыпаться вниз.

Чтобы сделать пылеуловитель, просто соедините между собой сверло или бур с пластиковым стаканчиком или бутылкой. Нужно лишь обрезать в них донышко.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Обрезая стаканчик, обратите внимание на то, чтобы часть сверла, входящая в стену, выступала над стенками обрезанного стаканчика.

Как результат, бетонная или кирпичная мука будет падать в стаканчик, и вы потом с лёгкостью удалите из него все остатки пыли. То же самое и при использовании пластиковой обрезанной бутылки.

Губка для посуды

Здесь уже потребуется вооружиться маркером и канцелярским ножом.

Насадка пылеуловитель делается по такому алгоритму:

Но и тут стоит объективно признать, что вариант с увлажнённой губкой больше подходит для сверления потолка, нежели стены.

Бумага

Здесь есть 2 варианта: взять уже готовый бумажный конверт, либо воспользоваться листом бумаги и собрать соответствующую конструкцию своими руками.

Суть метода изготовления пылеуловителя в том, чтобы к стене, где будет сверлиться отверстие, с помощью скотча приклеивается плотный бумажный конверт. В итоге мусор будет сыпаться вниз и попадать внутрь конверта.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Помимо бумажного конверта, для таких же целей часто используют приклеенные бумажные и пластиковые стаканчики к стене.

Единственный минус изделия заключается в том, что собирать так можно лишь достаточно крупную и тяжёлую пыль. Лёгкие частицы будут раздуваться в стороны.

Пылесос

Пылесборник также можно сделать из пылесоса. Вариантов фактически два. Один из них требует наличия помощника.

Принцип до безобразия простой:

Пылесос с щелевой насадкой за счёт мощного втягивания воздуха будет моментально собирать всю строительную пыль.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Условным недостатком метода является тот факт, что для работы потребуется две пары рук. Один человек сверлит, а второй держит и собирает пылесосом пыль.

Второй вариант уже позволяет обойтись без помощника. Но здесь придётся соорудить определённую конструкцию пылеуловителя.

Обычно это насадка из деревянной дощечки, в которой делают отверстие и прикрепляют к ней пылесборник из обрезанной пластиковой бутылки. В этом случае сверло заводят в отверстие в бутылке и доске. Пылесос соединяется с горлышком.

Есть и другой вариант. Такая насадка может быть универсальной и применяться неоднократно.

Потребуется что-то вроде пластиковой крышки для стеклянных банок. Либо схожая по диаметру и высоте конструкция. В ней делается отверстие под дрель. Чуть ниже выполняют более широкое отверстие, и туда заводится шланг от пылесоса. Можно сделать переходник в виде гофрированной трубки, чтобы каждый раз не вставлять в отверстие крышки наконечник пылесоса.

В итоге делается разметка на стене. Через отверстие в крышке вставляется сверло. А к гофрированному шлангу подключается обычный бытовой пылесос.

Отлично будет, если диаметр гофрированной трубки окажется меньше, чем диаметр трубы пылесоса. Это позволит создать более мощный эффект всасывания за счёт сужения диаметра отверстий. Приложите крышку к стене и начинайте сверлить.

Стоит ли так заморачиваться ради сбора пыли или нет, каждый домашний мастер решает самостоятельно. Но объективно приклеить конверт или обрезать пластиковый стаканчик намного проще, чем потом проводить уборку всего помещения. Особенно обидно, когда генеральная уборка затевается всего из-за 1-2 выполненных отверстий.

Какой вариант пылеуловителя считаете лучшим? Что из этого использовали? Насколько это удобно и практично? Стоит ли делать пылесборники?

Источник

Мастерим пылесборник для перфоратора за 10 минут

Перфоратор очень часто применяется для обработки материалов, при сверлении или долблении которых выделяется огромное количество пыли. Данные условия способствуют износу инструмента, его агрегатных частей. Именно с целью уменьшить негативное воздействие на перфоратор и создан пылеуловитель. Если говорить о заводских устройствах, то они бывают активные и пассивные. Активные имеют собственный привод, но стоимость инструмента возрастает, причем значительно. Пассивные отбирают мощность у двигателя.

Каждый решает сам, ставить пылеуловители или нет. Некоторые пользуются пылесосом, но это не всегда удобно, приходится держать перфоратор одной рукой. Существует множество других самодельных устройств, о которых поговорим ниже.

Самодельные пылеуловители

Долгое время самым простым пылеуловителем считались бумага и скотч – проще конструкции попросту нет и не будет. Из этих материалов можно сделать простой конверт, который приклеивается на месте будущего отверстия. Пыль оседает внутри конверта, если же сверление будет проходить вертикально, то можно использовать стакан из бумаги. К недостаткам отнесем тот факт, что часть пыли все-таки будет вылетать под действием воздуха. К преимуществам отнесем простоту и дешевизну.

Часто используют отрезанное дно пластиковой бутылки.

Если мы поглядим на устройство перфоратора, то обратим внимание на то, что двигатель его снабжен вентилятором для охлаждения при работе. Это устройство и можно использовать для изготовления пылесборника на перфораторе. Для этого можно взять шланг и пластиковый полипропиленовый уголок для трубы 20 мм и просверлить в нем отверстие под бур. Затем необходимо взять емкость под пыль и сделать в ней отверстие под всасывающее устройство перфоратора. Пыль уходит в коробку при сверлении.

Насадка для перфоратора (для сбора пыли)

К приспособлению подключается шланг от пылесоса, так что при использовании этой насадки, во время бурения отверстия, пыли нет вообще. Так же во время сверления, насадка изменяет свою длину благодаря своей конструкции, что не мешает сверлу погружаться в буримую поверхность. Конечно же у этого изделия есть свои недостатки, и не каждому оно может подойти в виду своих габаритов, особенности использования и относительно сложной конструкции. Но сама идея не плоха. Так что выношу на ваш суд эту самоделку.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Внимание, все указанные размеры относительны. Если вы намеренны сделать такое устройство стоит учитывать размеры и конструкцию вашего перфоратора, для которого вы будете изготавливать приспособление.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Лишнюю часть срезает болгаркой, швы зачищает напильником. Задняя крышка на трубе пистолета, остается на месте. По центру трубы автор высверливает отверстие диаметром около 30мм. К этому отверстию будет подсоединена канализационная ПВХ труба диаметром 40мм. Обозначу эту трубу-№1

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Автор делает еще один отрезок ПВХ трубы 300мм длинной, на одном конце делает полукруглые вырезы. Ушки вырезов нагревает под пламенем горелки и прикладывает к алюминиевой трубе, чтобы зафиксировать форму ушек. Когда пластиковая трубка готова, автор прикладывает ее в отверстию в торце алюминиевой трубки и временно крепит используя саморезы. Труба-№3

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Дальше автор вырезает из фанеры круг, края обрабатывает болгаркой. Диаметр круга должен быть таким чтоб он с натяжкой входил в пластиковую трубу.

К фанерному кругу автор прикручивает пружину на короткие шурупы с широкой шляпкой, по длине пружина должна быть 150мм.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

С внутренними частями этой насадки законченно, теперь нужно сделать крепление. Автор проделывает два отверстия в фанере, диаметром равным диаметру алюминиевой трубки то есть 50мм, вокруг каждого из отверстий наносит разметку будущей детали в виде капли, вырезает их и шлифует. В верхней части капли нужно просверлить отверстие диаметром равным диаметру ограничителя глубины перфоратора (металлический шток, обычно крепится на ручке перфоратора)

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Дальше автор вставляет трубу №-2 в Трубу№1(алюминиевую), пружиной направленной к задней крыше трубы №1. Просверленное отверстие Трубы№1 и прорезанное отверстие Трубы №2 должны совпадать относительно друг друга.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

К трубе №1 автор крепит Трубу №3 на короткие саморезы, такие чтоб они не мешали ходу трубы №2

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

На края получившегося пистолета автор надевает каплевидные крепления, в отверстия на креплениях устанавливает упор перфоратора с надетой на него ручкой.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Фухх.. На этом устройство завершено, можно вставлять перфоратор в ручку, к нижней трубке подключать шланг пылесоса и проводить тесты.

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

После проведенных испытаний автор убедился что при сверлении пыли нет. Но как говорилось ранее, есть ряд недостатков. Громоздкость конструкции, сложность исполнения, коробка пылеуловителя перекрывает большую площадь, тем самым мешает обзору(если нужно сверить по отметкам)

В общем налетаем с критикой или одобрением ))

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Пылеотвод заводского типа

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

Система пылеудаления заводского типа может идти в комплекте или продаваться отдельно – все зависит от пожелания покупателя. К несомненным достоинствам можно отнести сменные фильтры, возможность не нарушать целостность инструмента, удобство применения. Недостаток существенный один – устройство питается от основного двигателя перфоратора.

Самостоятельное средство отвода пыли

Как сделать пылесборник для перфоратора. Смотреть фото Как сделать пылесборник для перфоратора. Смотреть картинку Как сделать пылесборник для перфоратора. Картинка про Как сделать пылесборник для перфоратора. Фото Как сделать пылесборник для перфоратора

К самостоятельным средствам, пусть и примитивным, можно отнести шланг пылесоса. Он довольно прост в применении и не требует никаких финансовых затрат. Шланг можно поместить рядом с отверстием. Но в этом методе есть недостатки. Для сверления тяжелыми перфораторами потребуется помощь, да и часть пыли все-таки проникнет в помещение.

Важно! В последнее время появились так называемые вакуумные пылеуловители. Они выполнены из прочного корпуса и служат долгое время.

Пылеуловитель Для Перфоратора Своими Руками

Как сделать пылеуловитель

YORUMLAR 51

Во гемор то)) Я картонку полочкой сгибаю и клею на малярный скотчем под местом сверления. Весь мусор накапливается на картонке, позже тока стряхнуть остается)

Никто не воспрещает. применяй то, что считаешь необходимым

Намучился Ты! Проще из бумаги А5 сделать кулек и скотчем прихватить к стенке, Фортуны.

Какое название получил эта штука заглавие другими словами раз ты брал в магазине

Глядеть необходимо видео! На сколько я помню. там было сказано!

Я купил за копейки вакуумный вылесборник DDC 50. Если руки не из жопы вырастают можно с его применением переработать настоящий под любые отверстия для проф.внедрения.

Херня вобщем изобретение.

Говно способ. Очень толстая насадка. Свёрла длинноватые необходимы будут. Проще приобрести с вакуумной присоской насадку для отверстий до 10 мм за 1300 рублей у Керхера не париться и даже не мудрить.

READ Stihl Глохнет На Высоких Оборотах

Хорошего определенного времени. Честно, я в конце-концов отказался от такового рода самоделок и купил таки в магазине похожую приблуду (чехол от пыли на дрель/ перфоратор) и доволен, как слон. В любом случае, видео понравилось. Спасибо и удачи!

Как сделать пылеуловитель для перфоратора

Чтобы сделать пылеуловитель

для ерфоратора
своими руками
нам понадобится насадка дождевальная под шланг.

Пылесборник для перфоратора. Dust collector for a puncher

Я ничего не изобретал, просто приспособил вещь с другой сферы применения. Эта силиконовая воронка складная.

на счет стакана: 1. он хрупкий 2. герметично не прижмешь 3. как вообще его конструктивно можно использовать. все мимо лететь будет Если уж совсем не париться, то проще взять обычный совок

Ставлю я карниз к примеру шланг пылесоса никаким чудом не достанет от пола до уровня потолка, тут только если 3 руки у человека или в рюкзак пылесос положить. Если работать в одного, то тут не вариант очень геморно с пылесосом таскаться, даже представив, что у человека 3 руки.

READ Компрессор Для Пневмогайковерта Какой Нужен

а вот расскажи чем плох стакан? я вот только вопрос задал.

Про одноразовый стакан вообще комментировать не буду. если б работал инструментом постоянно, то понял бредовость самой мысли

Сеня купил в fix price такой всего за 55 руб и никакой мороки.

Спасибо за саму идею. Конечно очень огорчило концовка видео, вам как будто сроки выкладывания видео на ЮтьЮб не позволили доснять ключевой момент бурения именно перфоратором кирпича либо бетона, только из за этого не ставлю лайк. Могли бы доснять в любой момент это и дать тут в описании ссылку на полевые испытания. А раз таковых нет. то могу предположить, что ваша конструкция не работает!

кстати вы правы, не думали почему? мне кажется нынче люди совсем отупели, смотрят только какую фигню типа дом 2 или клипы

Сами с усами. своими руками

Ясно. Попробую сделать такую штуку, спасибо за идею).

Иван Кушнерик Все полезные советы и видео большинству не нужны, поэтому и перестал тратить на это время. Все кто смотрит подобные видео. являются мало активной аудиторией, поэтому больше подобным не занимаюсь (лишь иногда).

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
