Как сделать розетку 220 в машине
220 вольт в машину из ИБП
Доброго времени суток. Тема весьма изъезженная, но, думаю, своим опытом поделиться тоже неплохо.
Бывают случаи, когда нужно зарядить телефон, ноутбук, или воспользоваться другой техникой, требующей розетки в 220 вольт, но под рукой только машина. В этих случаях используется автомобильный инвертор. Хороший стоит от 1000 рублей и выше, дешевый несколько сотен на ebay (которого вполне хватит подзарядить немного тот же телефончик, или может ДАЖЕ ноутбук). Но некоторые находят выход и из «подручных» средств — у многих валяется дохлый или не очень ИБП без дела. В большинстве случаев, дохлость ИБП заключается лишь в том, что умирает аккумулятор, а электроника вполне себе жива.
Ну, и небольшой фото/видеоотчет:

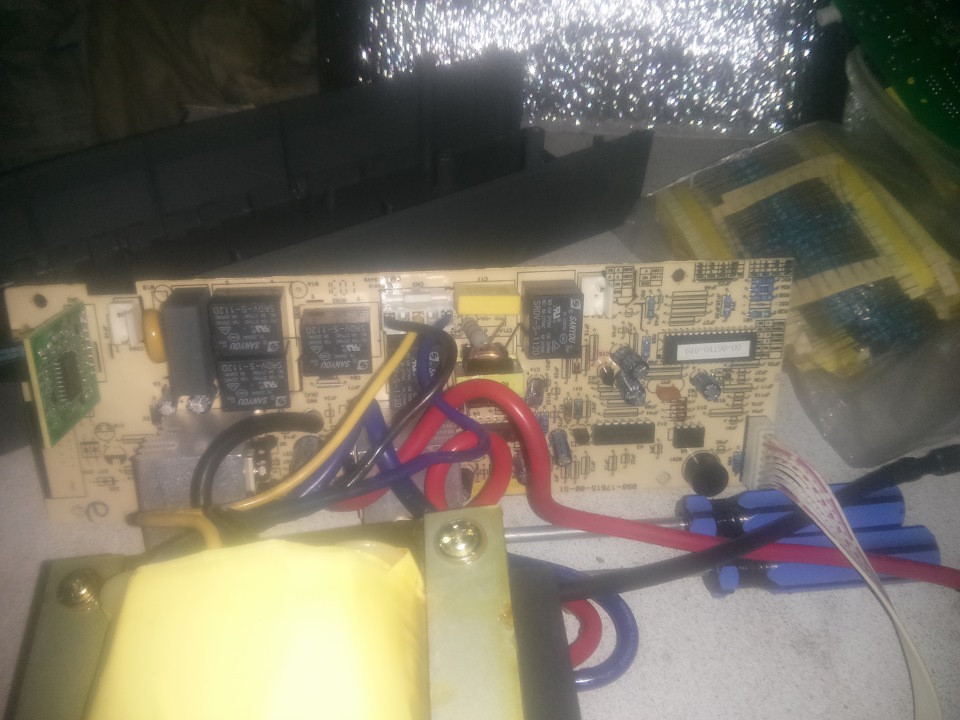

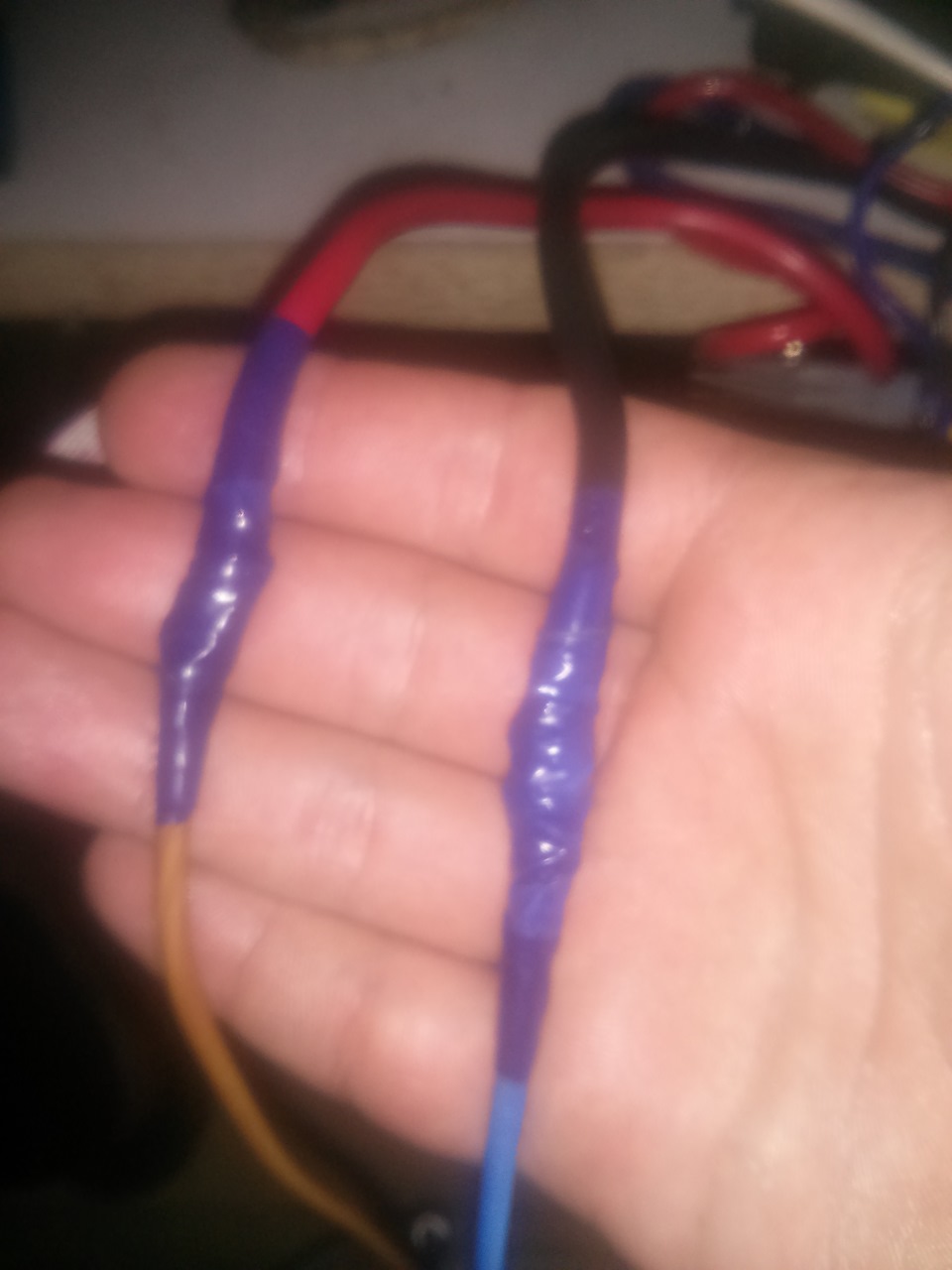

Припаиваем хороший провод и изолируем:

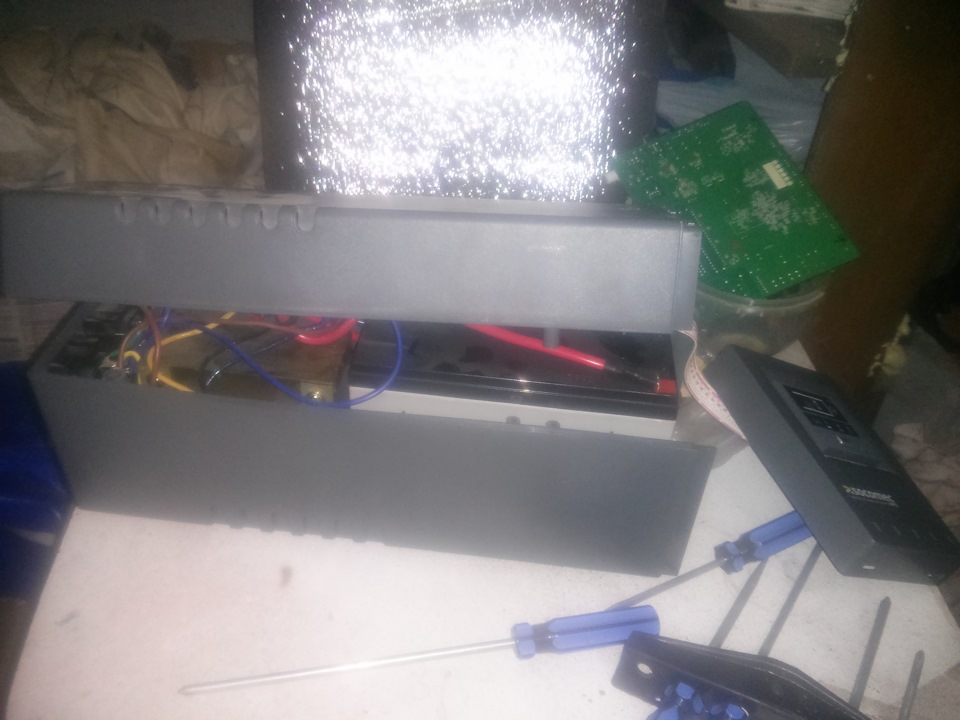

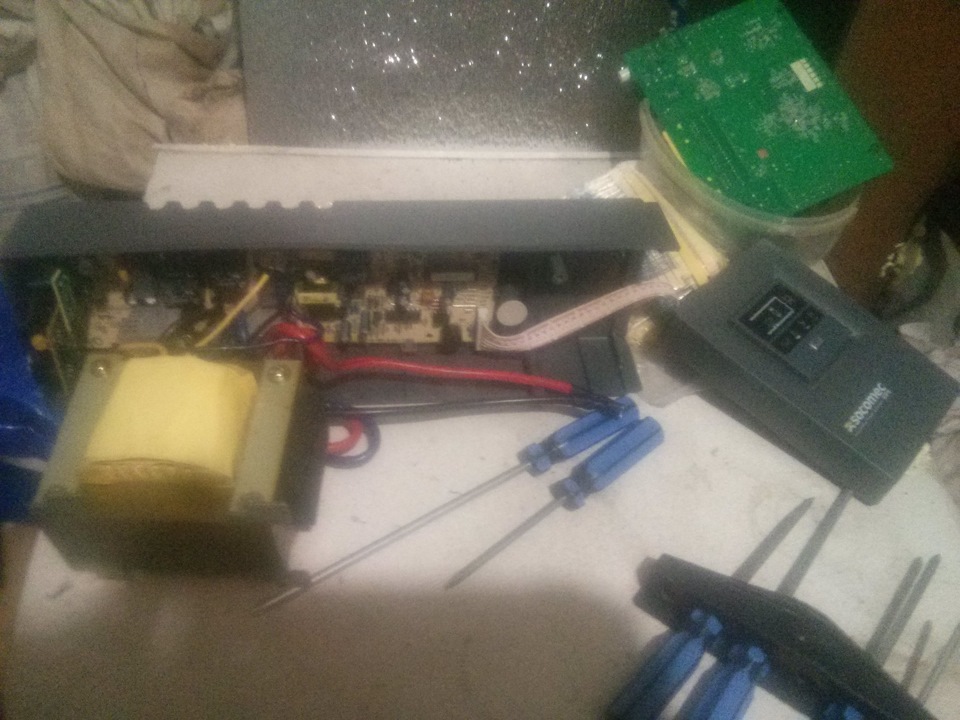

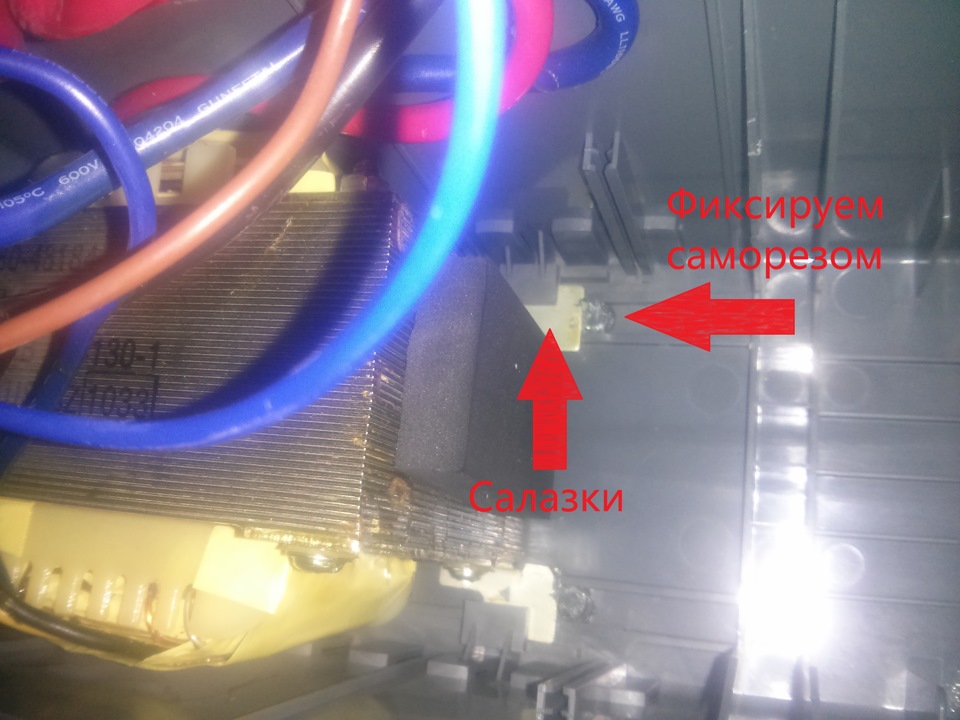

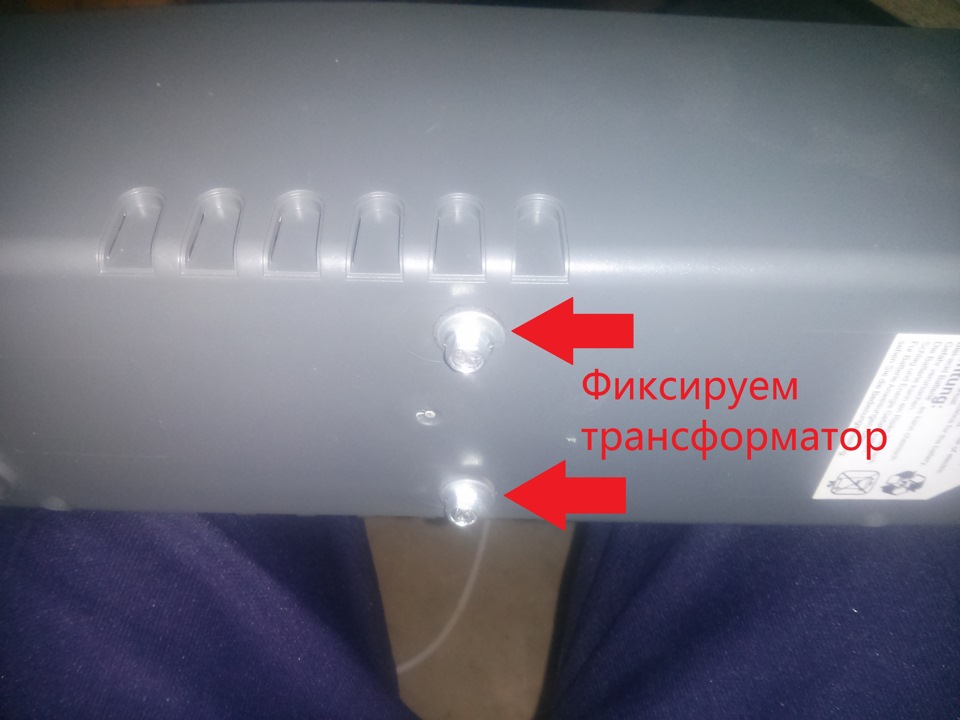

После того, как вынул аккумулятор из ИБП, трансформатор, который держался внутри на салазках и фиксировался аккумулятором, стал свободно ездить по направляющим, поэтому фиксируем его саморезами:

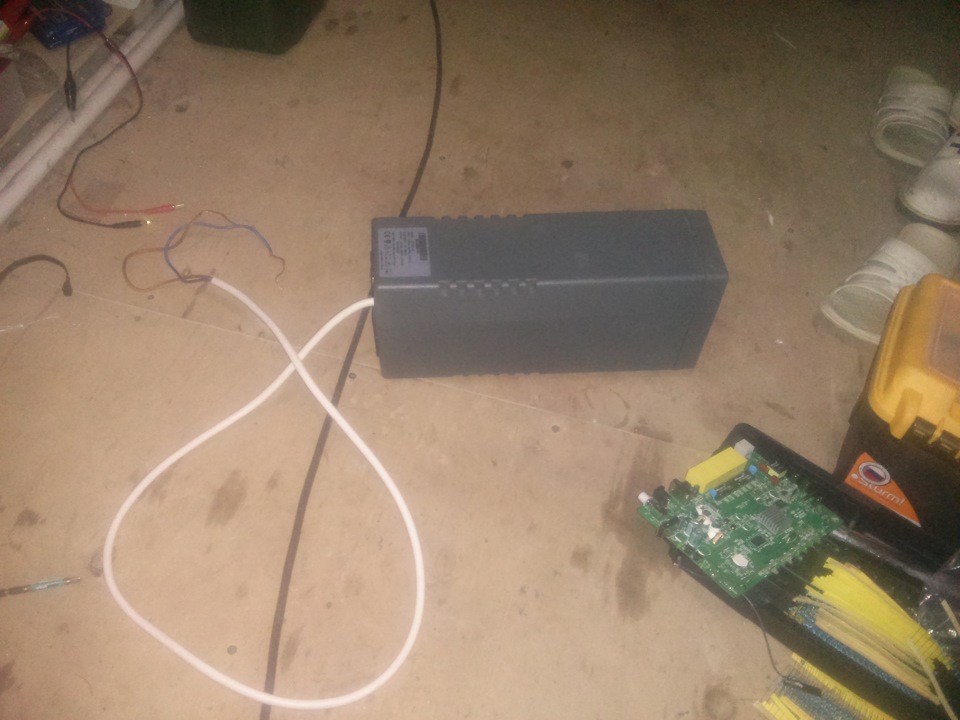

В верхней крышке делаю дырку для провода и просовываем его туда. Чтобы не выпал, завязываем узелок внутри:
Ранее у меня был переделан сетевой фильтр под провод для ИБП, поэтому для теста возьму его. Для тех, кому интересно: провод для ибп имеет цвет проводов такой же, как и в самой сетевом фильтре, поэтому перепаять их проблем не составит:
Все работает. Можно приделать теперь и разъем для прикуривателя. У меня валялся сгоревший FM-модулятор, потому нижнюю его часть позаимствую для этих нужд. Все лишнее оттуда убираем, и паяем:
Установка розетки 220В
Уже довольно давно мечтал приобрести нормальный инвертор в машину. Решил не мелочиться и взять сразу хороший мощный инвертор, чтоб и чайник на природе можно было вскипятить, и чтоб дрель тянул. Выбор был сделан в пользу инвертора AcmePower AP UPS1000/12, постоянная мощность которого составляет 1000Вт и 2000Вт пиковой мощности.
Немного расскажу о возможностях сего девайса. Имеются защита от короткого замыкания, от неверной полярности, от перегрузки, от повышенного напряжения, от пониженного напряжения. Помимо самого инвертора в нем есть ещё одна очень интересная функция – это полноценное зарядное устройство для аккумулятора, работающая от сети 220В. Вот, например такая ситуация: приехал ты такой в гости к бабушке в деревню и забыл выключить фары, пока вы спокойно пили чай с плюшками, твой аккумулятор разрядился. Что же теперь делать? Где «прикуриться»? Имея такой девайс, проблема решается за пару минут, достаём сетевую вилку из машины и подключаемся к бытовой сети 220В бабушкиного дома, подзаряжаем аккумулятор и спокойно едем обратно к себе домой. Красота.
Лирическое отступление. Многие, наверное, возразят мол что нельзя заряжать аккумулятор не отключив его от бортовой сети. Прочитав кучу форумов на эту тему, однозначного ответа я так и не получил. Мнение народа разделилось, кто-то с пеной у рта доказывает, что так делать нельзя, кто-то наоборот не видит в этом ничего страшного. Так или иначе, весомых доводов и причин, почему так делать нельзя никто так и не привёл. Лично моё мнение таково: зарядное устройство подаёт на аккумулятор напряжение примерно 14В не более того. Что соответствует напряжению при работе штатного генератора, когда заведён двигатель. Поэтому ничего страшного произойти не должно. Также интересно будет выслушать ваше мнение по этому поводу.
Понятное дело, что такой аппарат в прикуриватель не подключишь. Нужно подключать напрямую к аккумулятору. Да и не хотелось бы каждый раз таскать его из багажника к аккумулятору. Было решено установить его под пассажирским сидением, а розетку вывести на панель между сидениями.
Силовые провода (КГ-25) у меня уже были прокинуты для усилителя сабвуфера, к ним я и подключился.
Из 12 В делаем 220 вольт в авто, или как заряжать ноутбук в автомобиле (и не только)
Лето – пора отпусков, путешествий и вылазок в лес или на море. Кто из нас не мечтает в погожий летний денек выбраться из душного офиса, запрыгнуть в автомобиль и отправиться навстречу приключениям?
В поездках нередко возникает необходимость зарядить различные гаджеты, без которых многие уже не представляют свою жизнь. В таких случаях весьма пригодится розетка (автомобильный инвертор) в машине, установить которую совсем несложно.
Трудно найти второй настолько же полезный аксессуар для автомобиля, как преобразователь напряжения (инвертор). Вкратце, он добавляет розетку 220 В к любому автомобилю, позволяя подключать что угодно — от ноутбука до телевизора с плоским экраном.
Представьте себе телевизор (до 30 дюймов), который транслирует в прямом эфире матч прямо в салоне вашей машины. Либо подключите к розетке микроволновку и подогрейте себе что-нибудь вкусное.
Что такое автомобильный инвертор?
Современные автомобили оснащены огромным количеством приборов, работающих от аккумулятора. Все они рассчитаны на напряжение 12 В, но что делать в ситуациях, когда требуется 220 В? На помощь придет автомобильный инвертор – преобразователь напряжения с 12 В до 220 В. Это настоящая палочка-выручалочка для автомобилистов, которая позволит использовать в автомобиле бытовые приборы, такие как домашняя аудиосистема, телевизор или холодильник. Качественный преобразователь оснащен защитными механизмами, предохраняющими устройство от возгорания в случае его перегрева. На рынке также представлены модели, в которых предусмотрено активное охлаждение воздушного типа.
Внешне инверторы представляют собой боксы небольшого размера, подключаемые к прикуривателю или к электрической системе автомобиля. Они оснащены несколькими розетками для бытовых приборов, а некоторые устройства даже включают порты USB для подсоединения мобильных гаджетов.
Автомобильный инвертор, или как сделать розетку 220 вольт в автомобиле?
Практически все современные автомобильные преобразователи тока оснащены двумя USB-портами и розеткой переменного тока. Через двойные USB-порты можно заряжать большинство моделей телефонов и планшетов одновременно, а розетки переменного тока отлично подходят для гирлянд, ноутбуков, молокоотсосов, аппаратов для вентиляции легких, ингаляторов, игровых консолей, телевизоров, холодильников, DVD-плееров, «болгарок», дрелей, микроволновок, фонариков, iPad и многих других электронных устройств.
Запитать инвертер можно через прикуриватель в салоне авто при помощи соответствующего кабеля или напрямую от аккумулятора.
Автомобильный инвертер идеально подходит для путешествий: зачастую это небольшое устройство длиной около 20 см, а шириной около 10 см, компактное и удобное. Чрезвычайно портативное и легкое. Вес – около 1 кг.
Хороший инвертер всегда имеет систему защиты — встроенный предохранитель для защиты вашего устройства. Безопасная конструкция зарядки обеспечивает защиту от перегрева, перепадов напряжения, короткого замыкания и перегрузки.
Прочный металлический корпус обеспечивает улучшенную защиту от намокания и ударов. Встроенный очень тихий охлаждающий вентилятор помогает предотвратить перегрев.
В зависимости от планируемых задач, при покупке обязательно обратите внимание на значение выходной мощности, которой обладает преобразователь.
Чем дорогие инверторы отличаются от дешевых?
В отличие от большинства устройств и гаджетов стоимость преобразователя зависит не от популярности торговой марки, а от его мощности и других функций. Эксперты разделяют инверторы на три категории:
До 300 Вт – наименее мощные модели, которые, чаще всего, подключаются через прикуриватель. Некоторые устройства из этой категории можно подключать напрямую к электросети авто, но для этого придется потратить немало усилий. В основном автомобилисты покупают такие девайсы для зарядки мобильных устройств и некоторых моделей ноутбуков, хотя чаще всего проще просто подключить зарядку к прикуривателю.
300 Вт — 1500 Вт – стандартные инверторы, которые подсоединяются к электросети машины. Их можно использовать для подключения телевизора, микроволновой печи, ноутбуков и прочих приборов.
Свыше 1500 Вт – особо мощные преобразователи, подключаемые только к аккумулятору машины. Они могут применяться для работ на дикой местности (например, если речь идет о строительстве).
При выборе инвертора убедитесь, что он превосходит ваши гаджеты по мощности примерно на 20-30%. Подключение слишком мощного устройства может быть чревато выходом из строя инвертора и повреждением проводки в автомобиле (по крайней мере, в теории).
Если вы намерены использовать приборы, которым требуется не меньше 220В, выбирайте инверторы мощностью более 1500 Вт, так как модели на 300 Вт вряд ли обеспечат напряжение свыше 200В.
Три режима работы автомобильных инверторов
Режим запуска — в данном режиме устройство быстро отдает максимальную мощность, чтобы «завести» что-то требовательное. В данном режиме преобразователь не сможет работать длительное время.
Обычный режим — в данном режиме инвертор поддерживает свою обычную мощность сколько потребуется.
Режим перегрузки — особо мощный режим. В данном режиме устройство может работать до получаса и выдавать мощность, превышающую заявленную в 1,5 раза.
Любой квалифицированный специалист подтвердит, что ни одно устройство не сможет долго функционировать на пределе возможностей. То же касается и инверторов – если вы не хотите, чтобы устройство вышло из строя, старайтесь использовать его в обычном режиме и не перегружайте слишком часто.
Как правильно выбрать автомобильный инвертор
При выборе преобразователя следует учитывать, какие устройства будут к нему подключаться, а также ряд прочих аспектов:
1. Мощность генератора автомобиля. Покупая инвертор, стоит помнить, что его мощность не должна превышать 50% мощности генератора, чтобы преобразователь не разряжал аккумулятор (по крайней мере в случае, если к нему подключены бытовые приборы). Примерно половина его мощности будет затрачена на обеспечение нужд систем машины, а остальное пойдет на подключенные устройства. Если не соблюдать это правило, вы рискуете остаться с разряженным аккумулятором.
2. Устройства. Преобразователь следует выбирать, исходя из предполагаемой мощности используемой техники, в том числе с учетом данных о том, сколько мощности требуется гаджетам при запуске, в нормальном режиме и на пике. Как уже указывалось выше, только самые мощные преобразователи могут обеспечивать напряжение в 220 В.
3. Модель использования инвертора. Как правило, прикуриватель в машине выдает не более 100 Вт, поэтому стоит учитывать этот аспект, если вы присматриваетесь к инвертору, который подключается через гнездо прикуривателя. На выбор устройства также может повлиять место, где должна располагаться розетка (внутри салона или нет), а также желаемая мощность.
4. Торговая марка. Качественные инверторы от известных брендов обладают защитой от короткого замыкания и возгорания, чего не скажешь о китайских устройствах сомнительного происхождения. При покупке инверторов лучше обращаться в крупные сетевые магазины, чтобы не попасть на откровенно некачественную модель.
5. Тип розетки. При покупке инвертора нужно уточнить тип розетки, поскольку не все из них являются универсальными и подходят под все типы вилок.
6. Дополнительные функции. Инверторы с высоким ценником предлагают широкий ассортимент дополнительных возможностей, например, информационные экраны, изменение напряжения или поддержку USB. Если функционал для вас бесполезен, лучше не тратить лишние деньги и обратить внимание на что-нибудь попроще.
Как правильно использовать инвертор
Как и любое другое устройство инвертор не терпит небрежного отношения, поэтому во избежание проблем, связанных с электросистемой автомобиля, стоит придерживаться нескольких простых правил:
1. При запуске двигателя автомобиля инвертор должен быть выключен.
2. После включения инвертора следует подождать 10-15 секунд.
3. Только при соблюдении вышеуказанных условий можно подключать все устройства и приборы.
Прежде чем бежать в магазин за инвертором подумайте, а действительно ли он вам нужен? К примеру, для мобильных устройств и ноутбуков можно приобрести зарядные банки, которые помогут гаджетам продержаться несколько дней. Однако, если речь идет об устаревших моделях ноутбуков, зарядных устройствах для батареек от фотоаппарата и других бытовых приборах, инвертор в поездке окажется весьма полезной вещью.
Как в автомобиле сделать 220 вольт? (4 проверенных метода)
Добрый день. В сегодняшней записи я расскажу, как в автомобиле сделать 220 вольт. В статье приведены 4 варианта с разной максимальной мощностью и с разным качеством выходного напряжения.
Немного про электрический ток.
В автомобиле применяется постоянный электрический ток с напряжением 12 вольт.
Постоянным называется электрический ток неизменный во времени.
В бытовых электрических розетках применяют переменный электрический ток с напряжением 220 вольт. Переменным называют ток, изменяющийся во времени. В России в быту принята частота тока 50 Герц, а форма напряжения синусоидальная.
Вот небольшое видео для понимания, что такое ‘электрический ток и какой он бывает:
Если из переменного тока легко сделать постоянный нужного напряжения при помощи трансформаторов и выпрямителей, с переменным все сложнее. В розетках синусоида, как правило, близка к идеальной:
После некачественных, дешёвых, преобразователей бывает, что-то такое:
Как видите, графики сильно отличаются. И если ноутбуку, не так принципиально какой формы напряжение подаётся на его блок питания, то электроинструмент типа дрели или вентилятора будет работать с затруднениями.
Договорились, чем дороже преобразователь, чем у него больше и тяжелее трансформатор тем более близкое к синусоиде напряжение он выдает.
При использовании любых преобразователей напряжения не забывайте, что они используют электроэнергию из аккумулятора. При нагрузке всего в 100Вт. Ваш аккумулятор сядет за 6 часов! Не забывайте это. Периодически запускайте двигатель и подзаряжайте батарею, а лучше использовать преобразователи только при работающем двигателе.
Самый дешёвый и простой способ сделать 220 вольт в машине.
Если вы часто путешествуете, или ваша работа связана с оформлением документов в машине, с большой долей вероятности вы сталкивались с необходимостью подключить ноутбук, а возможно и небольшой принтер в машине.
Естественно оба эти устройства требуют 220 вольт переменного тока. В автомобиле, в лучшем случае, есть 12 вольт постоянного.
Хвала китайским производителям, они продают множество автомобильных преобразователей 12v dc — 220v ac.
Все они включаются в прикуриватель, и ограничены по мощности 150 Вт, в лучшем случае! Дело в том, что прикуриватель, как правило, запитан через предохранитель 15-20 ампер и он просто перегорит при подключении мощной нагрузки.
Примеры таких преобразователей:
Если вам необходимо заряжать хороший игровой ноутбук и печатать на струйном принтере имеет смысл приобрести устройство немного дороже:
Как видите, максимальная мощность нагрузки составляет 200-250 Вт (хотя китайцы пишут про 1000). Заказать можно здесь. Этого достаточно для любого ноутбука и струйного принтера. При желании, к такому преобразователю можно подключить ЖК телевизор средней диагонали или музыкальный центр.
Если у вас есть гараж, не подключенный к электрической сети, использование этого преобразователя позволит обеспечить автономное освещение 6тью светодиодными лампами по 20 Вт.
Более мощных преобразователей в прикуриватель не бывает. Все преобразователи, подключаемые в прикуриватель не пригодны для электроинструмента т.к. у них плохая форма синусоиды и недостаточная мощность.
Второй вариант – преобразователи, подключаемые к аккумулятору отдельным проводом.
Мощность этих преобразователей примерно в 3-4 раза выше, чем у устройств для прикуривателя, а качество синусоиды прямо пропорционально цене. Чем дороже устройство, тем качественнее синусоида у него на выходе.
Вот пример дешёвого устройства:
Купить можно здесь.
Вот пример более дорогого устройства:
Производитель утверждает, что синусоида без искажения. Это конечно грубая ложь, но форма синусоиды у этого преобразователя позволит вам подключить к нему маломощный электроинструмент типа дрели или лобзика. Хоть производитель и указывает пиковую мощность в 4 кВт, чайник или перфоратор я бы не рискнул подключать к автомобильному аккумулятору. И дело тут не в качестве преобразователя, а в ёмкости автомобильного аккумулятора.
Как сделать максимально качественную синусоиду?
Вариант третий — переделка источника бесперебойного питания. Если поискать по Авито, в продаже есть множество источников бесперебойного питания для компьютеров. Продаются они, как правило, с дохлыми аккумуляторами и стоят недорого. 500-1000 рублей.
Переделать такой бесперебойник для использования в автомобиле очень просто.
Удлинняем клеммы от аккумулятора медным проводом сечением не меньше 4мм, на концы устанавливаем крокодилы. Красная подключается к +, синяя/черная к минусу.
А на корпус, в районе где у ИБП был расположен аккумулятор устанавливаем обычные электрические розетки.
За место старого аккумулятора желательно установить кулеры для охлаждения силовых транзисторов. если радиатор у них хлипкий, можно его увеличить.
Вот видео с доработкой бесперебойника:
Вот так у нас получилось переделать компьютерный бесперебойник для использования в автомобиле. К бесперебойнику можно долговременно подключать от 300 до 700 Вт нагрузки в зависимости от его мощности.
Это, на наш взгляд, самый оптимальный вариант сделать 220 вольт в автомобиле. Общие затраты не превышают 2000 рублей, а качество синусоиды на высоте.
Самый мощный вариант.
Если вы используете автомобиль как передвижную мастерскую, например как мобильный шиномонтаж, у вас есть потребность в мощном источнике напряжения и никакие преобразователи вам не помогут…..
В таком случае единственный вариант — установка в автомобиль бензинового или дизельного генератора требуемой мощности.
Дизельные генераторы хоть и дороже при покупке, окупаются при эксплуатации за счёт меньшего расхода топлива, а вообще целесообразно ставить бензиновый генератор, если ваша машина работает на бензине, а дизельный, если на дизеле. Т.к. в случае чего у вас будет запас топлива и возможность перелить топливо из бака.
Заключение.
На этом у меня сегодня все. Я надеюсь, что статья была вам полезна и полностью ответила на вопрос как сделать 220 вольт в автомобиле.
Если у вас остались вопросы, или если вы хотите дополнить, статью пишите комментарии.
Теперь в машине есть розетка 220 Вольт) нужна штука)
Добрый день друзья)))
Давно я планировал сделать себе 220 вольт в машину. но некогда было…
Хотел из ИБП от компьютера переделать — там все просто. но вид слишком ужасный получается и громоздкий…
Знаю что Китайское автомобильное — одноразовое всё. но пока будет так)))
Вообщем не стал я гнаться за китайскими «Ваттами», и купил за 1200 р. компактный, красивый автомобильный инвертор «QUMO на 300 ВТ» с выходом для USB, и двумя универсальными розетками, т.е. для американской вилки и для нашей обычной))) я считаю такой разъем лучше — так как он не имеет контура — и подойдут любые розетки без всяких переходников)
мне впринципе нужно было, чтобы подходила американская розетка — для кое какого УЖЕ ПРИОБРЕТЕННОГО прибора, ДЛЯ КАКОГО ИМЕННО УЗНАЕТЕ ЧУТОЧКУ ПОЗЖЕ — ДУМАЮ ПОНРАВИТСЯ))
Данный инвертор спокойно умещается в нише где прикуриватель))
При запуске секунд 10 шумит, а потом перестает))) греется не так уж и сильно, подключал к нему на долгое время один прибор. правда потребляемая мощность у него 30 Ватт. ноутбук заряжает, телефон само собой)
Работает инвертор от прикуривателя и напрямую от аккумулятора)) я пока подключал от прикуривателя — всё норм))
Но вскоре сделаю питание отдельно, с доп.предохранителем или вообще от силовых акустических проводов)))
и инвертор жить в салоне автомобиля не будет — а переселиться в скором времени в багажник))
Как обычно — хорошего настроения, и отличного дня)) я работать))
