Работа с видами сечения
Выполните разрез модели, чтобы отобразить вид в половину, в одну или в три четверти.

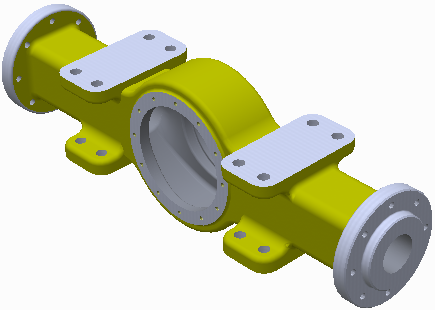

Создание сечения для просмотра модели изнутри. Сечения не изменяют геометрию модели.
Используйте плоскую грань или плоскость для временного отсечения части модели.
Сечения могут быть сохранены в видовых представлениях.
После выбора типа разреза можно циклически перебирать другие доступные типы разрезов, щелкая правой кнопкой мыши и выбирая пункт «Следующий вариант». Также можно переключаться между разрезом в одну четверть и разрезом в три четверти.
Для перемещения секущей плоскости щелкните правой кнопкой мыши и выберите «Виртуальное перемещение»
«Секущая плоскость 1» (или «Секущая плоскость 2»). Затем перетащите плоскость сечения, задайте ее смещение или поверните колесико мыши.
Создание половинного сечения
Создание сечения в одну или три четверти
Восстановление обычного вида
Чертежи в Autodesk Inventor: создание и компоновка
Несмотря на бурное развитие современных методов производства, электронного документооборота и безбумажных технологий, классические двумерные чертежи были и пока остаются самым распространенным и востребованным способом хранения данных об изделии.
Autodesk Inventor дает пользователям возможность автоматической генерации двумерных чертежей по созданным трехмерным моделям, причем поддерживается создание как чертежей деталей по моделям деталей IPT, так и сборочных чертежей по сборкам IAM.
В программе Inventor есть инструменты для формирования любых чертежных видов, разрезов и сечений, так что процесс создания чертежа максимально упрощен и автоматизирован.
В общем случае создание чертежа в Autodesk Inventor состоит из следующих этапов:
Обратите внимание, что для возможности оформления чертежей по ЕСКД необходимо загрузить расширение «Поддержка ESKD» (на ленте на вкладке «Инструменты» запустите команду «Надстройки»).
Шаблоны чертежей Autodesk Inventor
Чертеж в Autodesk Inventor всегда создается на основе шаблона. В шаблоне созданы первоначальные настройки стилей оформления чертежа по определенному стандарту, а также содержатся соответствующие форматы чертежных листов и рамки с основными надписями.
Для создания чертежа, оформленного в соответствии с ЕСКД, необходимо выбрать папку «Метрические» и указать шаблон ГОСТ.DWG или ГОСТ.IDW. Разница между этими двумя шаблонами лишь в формате создаваемого чертежа. Если выбрать ГОСТ.DWG, то Inventor создаст чертеж в формате Inventor DWG, который можно будет открыть как в самом Inventor, так и в AutoCAD или любой другой программе, которая поддерживает формат DWG. Если же выбрать ГОСТ.IDW, то система создаст чертеж в формате IDW, который можно открыть только в самом Autodesk Inventor. С точки зрения функциональности между этими двумя форматами нет никакой разницы, выбор зависит лишь от необходимости открывания чертежа в сторонних программах.
Настройка формата чертежа
Изменить формат чертежа можно в любой момент работы, но лучше сразу определиться с размерами листа. Если вы знаете максимальные габаритные размеры модели, то можете сразу предварительно оценить размеры чертежных видов в определенном масштабе и выбрать подходящий формат листа.
Для изменения формата, ориентации и основной надписи листа на ленте на вкладке «Пояснение (ESKD)» запустите команду «Формат».
Если чертеж должен состоять из нескольких листов, то создайте новый лист с помощью команды «Создать лист», расположенной на вкладке «Размещение видов». Обратите внимание, что на созданном новом листе по умолчанию располагается основная надпись первого листа, поэтому при необходимости поменяйте ее на надпись «Форма 2а».
Вставка базового вида модели
Как скомпоновать чертежи в Inventor? Проще всего это сделать с помощью команды вставки базового вида, поскольку эта команда позволяет сразу создать все необходимые виды.
Для создания и вставки базового вида, который и будет главным чертежным видом, выполните команду «Базовый» на вкладке «Размещение видов».
После запуска команды на экране отобразится окно настройки вида чертежа, а также, если в Inventor уже была открыта какая-то трехмерная модель, появится предварительно изображение вида на поле чертежа.
Если модель не была открыта или требуется создать чертеж по другой модели, то ее можно открыть с помощью кнопки «Открытие существующего файла».
Для создаваемого вида можно выбрать Стиль: «С невидимыми линиями», «С удалением невидимых линий» или «Тонированный», а также определить масштаб вида. Программа автоматически предлагает подходящий масштаб, но пользователь может его изменить самостоятельно, выбрав нужное значение из списка.
Для смены ориентации главного вида удобнее всего использовать видовой куб. Просто выберите нужный вид, например, «Спереди» или «Сверху», и базовый вид тут же изменится. Для перемещения базового вида нажмите левой кнопкой мыши в пределах зеленой рамки и перетащите вид на требуемое место чертежа.
После размещения главного вида пользователь может переместить курсор в сторону от него и получить все необходимые проекционные виды, например, вид сверху и вид слева.
Для завершения операции и построения видов нажмите кнопку «Ок» в окне настройки вида.
Для перемещения созданных видов по полю чертежа просто щелкните на них левой кнопкой мыши и переместите в нужное место. Обратите внимание, что проекционные виды сохраняют проекционную связь с базовым видом, а также наследуют все его свойства, такие как стиль отображения и масштаб.
Также чертеж можно создавать прямо из модели Inventor. Для этого в открытой модели в браузере нажмите правой кнопкой мыши на имя модели и выберите команду «Создать чертеж», после чего система предложит выбрать шаблон чертежа и автоматически запустит команду вставки базового вида на поле чертежа.
Вставка проекционных видов
Если проекционные виды не были созданы на этапе создания базового вида, то их можно добавить позже с помощью команды «Проекционный» или «Дополнительный». Разница между этими командами в том, что с помощью первой создаются ортогональные проекционные виды, а с помощью второй – виды под любым углом.
При создании проекционного вида необходимо указать базовый вид, а при создании дополнительного – базовый вид и ребро, которое будет определять ориентацию дополнительного вида.
Создание разрезов и сечений
Разрезы и сечения на чертежах Autodesk Inventor создаются командой «Сечение». Запустите команду, укажите вид, который нужно рассечь, нанесите линию сечения, а затем определите настройки и положение сечения. Линия сечения может быть простой, состоящей из одного отрезка, а может быть ломаной.
У созданного рассеченного вида автоматически создается обозначение, а место пересечения плоскости сечения и модели штрихуется в соответствии с материалом, присвоенным модели.
При необходимости линию сечения можно перенести, также изменить расположение рассеченного вида.
Создание выносных видов
Выносной вид можно создавать на базе любого существующего чертежного вида с помощью команды «Выносной вид».
Для создания такого вида укажите центр выноски, форму (круглую или прямоугольную) и масштаб выносного вида. Расположите выносной вид в любом удобном месте на поле чертежа.
Создание вида с разрывом, местного сечения и обрезанного вида
Если на чертеже необходимо разместить вид очень длинной детали, то на него можно нанести разрыв с помощью команды «Разрыв». Создайте вид, запустите команду, выберите ориентацию вида (горизонтально или вертикально) и задайте размер разрыва с помощью ползунка.
Для построения местного сечения на чертежном виде используется команда «Местный разрез». Для построения такого элемента предварительно необходимо поверх существующего чертежного вида создать новый эскиз и в нем построить замкнутый контур, описывающий форму местного разреза. Удобнее всего такой контур строить с помощью сплайна. Далее после запуска команды «Местный разрез» необходимо выбрать чертежный вид, указать созданный контур и ввести глубину местного разреза.
С помощью команды «Обрезка» можно обрезать существующий вид. Просто запустите команду, укажите вид и с помощью рамки выберите ту часть вида, которая должна остаться на чертеже.
Заключение
Создание чертежа в Inventor – максимально автоматизированный процесс. Простые команды с понятным интерфейсом, предварительный просмотр результатов, наглядность процесса формирования чертежных видов позволяют максимально упростить и ускорить рутинную работу по созданию и оформлению чертежей в Autodesk Inventor.
Inventor
Не удалось извлечь оглавление
Создание сечений
На следующем рисунке сечение использовалось с целью открыть компоненты для нанесения подсказок с фигурными рамками.
Линию сечения, определяющую положение секущей плоскости, можно провести в процессе построения разреза или использовать эскизные построения.
Для изменения глубины разреза щелкните правой кнопкой мыши разрез или линию разреза, в контекстном меню выберите «Редактировать свойства сечения», а затем измените значение в диалоговом окне.
При создании сечений схем с линиями сборки линия сборки отображается на виде чертежа. При необходимости щелкните правой кнопкой мыши вид или одну направляющую и выберите в контекстном меню пункт «Показ.напр.сборки».
При создании эскиза многосегментной линии сечения или выборе эскизного вида, содержащего многосегментную линию сечения, можно указать метод сечения для вида (проекционный или с выравниванием).
Создание разреза
Демонстрационный ролик о создании сечения
Демонстрационный ролик о создании сеченияДемонстрационный ролик о переопределении выравнивания сечения по умолчанию.
Создание разреза при помощи эскизных построений
Создание видов выровненных сечений
При создании эскиза многосегментной линии сечения или выборе эскизного вида, содержащего многосегментную линию сечения, можно указать метод сечения для вида (проекционный или с выравниванием).
Если один или несколько углов сегмента не являются перпендикулярными, методом по умолчанию является «С выравниванием». Если все углы сегмента точно равны 90 градусам, методом по умолчанию является «Проекционный».
Чтобы изменить проекционный метод, выберите сечение, щелкните правой кнопкой мыши и выберите
Inventor LT
Не удалось извлечь оглавление
Работа с операциями «Срез»
Настройка компонентов и эскизов для поддержки видов среза.
Можно отобразить части вида чертежа как срез или сечение нулевой глубины. Например, на чертеже может потребоваться показать срез продукта клиента, или наоборот. Профиль разреза, или геометрия линии среза, состоит из связанной геометрии эскиза на выбранном исходном виде. Операция среза выполняется в выбранном конечном виде.
Настройка компонентов для участия в операции среза (недоступно в Inventor LT)
Для команды «Срез» можно также задать параметр для переопределения настройки атрибута каждого компонента в конечном виде и выполнения операции среза для всех компонентов.
Требования для эскиза, определяющего операцию «Срез»
Включение компонентов для участия в операции среза (недоступно в Inventor LT)
Используйте всплывающее меню «Наличие в сечении» в контекстном меню компонента в обозревателе, чтобы разрешить участие деталей или сборок в операции «Срез».
Сборка и разнесенные виды поддерживают функцию «Наличие в сечении». Виды деталей можно автоматически рассечь или срезать, и для них этот параметр не требуется.
Параметры процесса моделирования для каждой детали определяют настройки по умолчанию для всплывающего меню «Наличие в сечении». Наличие детали в сечениях определяется флажком «Наличие в сборке и сечениях» на вкладке «Моделирование» диалогового окна «Параметры процесса моделирования». Для участия в срезе настройка по умолчанию отсутствует.
Операция создания среза с помощью определения геометрии эскиза
Управление наследованием вырезанного вида для дочерних видов
Параметр «Срез» в разделе «Наследование вырезанного вида» диалогового окна «Вид чертежа» вкладки «Параметры отображения» указывает на то, что дочерние виды наследуют срез.
Inventor
Не удалось извлечь оглавление
Создание и редактирование сечения
Управление выравниванием и глубиной сечения, а также включение операции среза.
Линию сечения, определяющую положение секущей плоскости, можно провести в процессе построения разреза или использовать эскизные построения. Можно изменить глубину существующего сечения, а также использовать или не использовать операцию «Срез» в виде.
При создании сечений схем с линиями сборки линия сборки отображается на виде чертежа. При необходимости щелкните правой кнопкой мыши вид или одну направляющую и выберите в контекстном меню пункт «Показ.напр.сборки».
Переопределение выравнивания сечения при размещении
Создание сечения, определенного геометрией эскиза или выровненным видом
Если используется сечение с выравниванием, то при создании эскиза многосегментной линии сечения или выборе содержащего ее эскизного вида можно указать метод сечения (с проекцией или выравниванием). Если один или несколько углов сегмента не являются перпендикулярными, методом по умолчанию является «С выравниванием». Если все углы сегмента точно равны 90 градусам, методом по умолчанию является «Проекционный».
В качестве секущей линии можно использовать неиспользованный эскиз модели.
Создание операции среза с помощью сечения
Редактирование определения или типа сечения
Изменение глубины сечения
Использование или отмена операции среза в существующем сечении
Параметр «Со срезом» позволяет создать сечение, на котором некоторые компоненты срезаны, а некоторые — рассечены, в зависимости настроек атрибутов в обозревателе. При использовании Inventor дополнительный параметр «Разрез на всех деталях» позволяет переопределить настройки компонентов обозревателя и разрезать все детали вида в соответствии с геометрией линии сечения. Компоненты, которые не пересекаются секущей линией, не участвуют в операции разреза. Поскольку этот вид обладает нулевой глубиной, то при выборе этого параметра поля «Глубина сечения» выделяются серым цветом.
