Работа с эскизами в чертежах

Можно создавать и редактировать эскизы в чертежах, получать эскизы моделей в чертеже и создавать обозначения на эскизе.

Создание эскиза

Редактирование эскиза

Для добавления в эскиз геометрии щелкните правой кнопкой мыши эскиз в браузере и выберите «Редактировать».

Изменение атрибутов геометрии эскиза

Можно добавить геометрию эскиза в существующий эскиз и вид или изменить ее линейные атрибуты.

Скрытие отдельных элементов на эскизе чертежа

На эскизе чертежа пользователь может скрыть один или несколько элементов без отключения видимости всего эскиза с помощью настройки атрибута «Только эскиз».

При выходе из режима эскиза геометрия с установленным атрибутом «Только эскиз» скрывается и больше не отображается на грани чертежа.

Для восстановления видимости скрытых элементов эскиза выполните следующие действия:

Отображение эскизов модели на видах чертежа

Поглощенные и непоглощенные эскизы модели можно отобразить на виде чертежа модели. Редактировать эскиз модели в чертеже нельзя.

Эскизы вида детали из листового металла могут быть восстановлены только в том случае, если модель является моделью после гибки или моделью развертки.

Источник

Inventor

Не удалось извлечь оглавление

Создание и редактирование выносных элементов

Создание выносного элемента позволяет дополнительно изобразить в нужном масштабе какую-либо часть объекта.

В Inventor при создании выносного элемента схемы видны направляющие линии сборки. При необходимости их видимость можно отключить.

После размещения выносного элемента он отображается пропорционально размеру рамки. Форма границы одинакова для исходного вида и выносного элемента.

Создание выносного элемента

Демонстрационный ролик о создании выносного элемента

Редактирование соединительной линии

Можно добавить, переместить или удалить вершину соединительной линии. Если перетащить выносной элемент с базового вида на другой лист, соединительная линия будет удалена, ее невозможно создать повторно.

Прикрепление границ выносного элемента к базовому виду

При создании выносного элемента границы не прикрепляется к базовому виду. Границы следует прикрепить к вершине на базовом виде, чтобы ассоциировать их с определенным положением.

Прикрепленный выносной элемент не может быть перемещен. Он сохраняет связь с заданной вершиной при обновлении файла модели.

Открепление выносных элементов

Открепление границ выносного элемента от базового вида позволяет переопределить вид.

Изменение границы выносного элемента

Можно заменить ломаные линии выреза в выносном элементе на плавную линию выреза.

Настройка отображения выносного элемента

Стиль отображения по умолчанию не отличается от стиля исходного изображения. Можно использовать команду «Отобразить» в диалоговом окне «Выносной элемент», чтобы изменить стиль отображения.

Источник

Inventor

Отображение и настройка ленты

Лента может быть расположена горизонтально или вертикально.

При создании или открытии файла лента отображается автоматически, предоставляя компактную палитру со всеми инструментами, необходимыми для создания файла.

Горизонтальная лента отображается вдоль верхней границы окна приложения. Вертикальную ленту можно закрепить в левой или правой части окна приложения.

Вертикальная лента также может отображаться в незакрепленном состоянии в окне файла или на втором мониторе.

Кнопка сворачивания ленты, расположенная справа от вкладок ленты, позволяет свернуть ленту. Команда «Вид» «Очистить экран» позволяет управлять видимостью всех элементов.

Вкладки и панели ленты

Лента состоит из наборов панелей, размещенных на вкладках, которые имеют названия, соответствующие задачам.

На некоторых панелях ленты имеются стрелки раскрывающихся меню Наличие стрелки раскрывающегося меню показывает, что имеются дополнительные команды, относящиеся к данной панели. Доступ к дополнительным командам можно получить, нажав на стрелку.

Для того чтобы отобразить скрытую панель, щелкните правой кнопкой мыши в любом месте на ленте и выберите название панели. Для того чтобы отобразить или скрыть панель, щелкните правой кнопкой мыши в любом месте на ленте и поставьте или снимите флажок возле имени панели.

Плавающие панели

Если перетащить панель с ленты в область чертежа или на другой монитор, то панель останется в том месте, куда она была перенесена. Плавающие панели остаются открытыми до тех пор, пока они не будут возвращены на ленту, даже при переключении вкладок ленты.

Развернутые панели

Стрелка в нижней части заголовка панели показывает, что панель можно развернуть для отображения дополнительных команд. По умолчанию развернутая панель закрывается автоматически при переключении на другую панель. Для того чтобы оставить панель развернутой, нажмите на изображение канцелярской кнопки в левом нижнем углу расширенной панели.

Контекстные вкладки ленты

При входе в специализированную среду, такую как Inventor Studio, обмен BIM или среду работы с эскизами, на ленте становятся доступными специальные контекстные вкладки, предоставляющие доступ к специальным командам этой среды. Контекстная вкладка и связанные панели показаны зеленым цветом, что позволяет визуально показать, что открыта специализированная среда. Контекстная вкладка закрывается при выходе из среды.

Процедуры

Отображение и настройка ленты

Быстрый вызов: дважды щелкните имя активной вкладки на ленте.

Переключение видимости для всех элементов

Изменение внешнего вида ленты

Перемещение команды с ленты в разворачиваемую панель

Перемещение команды с главной панели на разворачиваемую панель

Перемещение команды с разворачиваемой панели на главную панель

Разгруппирование команд раскрывающегося меню

Отображение и скрытие панели ленты

Отображение и скрытие текстовых меток на панелях ленты

Источник

Inventor LT

Не удалось извлечь оглавление

Работа с точками

Можно создавать центральные или эскизные точки в Microsoft Excel и импортировать их из файлов STEP или IGES.

Эскизные точки, представляющие точки в пространстве, могут быть точками и началом координат. Inventor позволяет разместить начало координат по умолчанию, но его тип можно изменить с помощью панели «Формат».

Точка эскиза позволяет создать вспомогательную точку для размещения геометрии эскиза. Например, в команде «Отверстие» начало координат используется для автоматического размещения элементов отверстий. В графическом окне обычные эскизные точки отображаются как точки. Начало координат отображается как обозначения перекрестья.

Точки размещаются на плоскости эскиза в 2D-эскизах или в 3D-пространстве в соответствии с текущим видом плоскости. Для размещения точек можно также выбрать вершины существующей геометрии. Эскизные точки создаются без зависимостей. Можно наносить размеры точек или ограничивать их другой геометрией в эскизе либо ограничивать точки другими эскизами или существующей геометрией модели.

Создание начала координат или точек эскиза

Изменение стиля точек

Перемещение или удаление точек

Импорт точек из Microsoft Excel

Точки можно импортировать из таблицы Microsoft Excel в эскиз Inventor. По умолчанию точки импортируются в качестве точек эскиза.

Импортированные точки не связаны с исходным файлом. Изменения, вносимые в исходный файл после импорта, не влияют на геометрию Inventor. Если при импорте точек в 2D-эскиз электронная таблица содержит значения оси Z, импортируются только значения осей X и Y.

импорт точек из файла STEP или IGES

Inventor создает 3D-эскиз для импортированных точек. Эскиз именуется для слоя или группы, содержащей точки в файле STEP или IGES. Если данные о слое или группе отсутствуют, эскизу присваивается имя по умолчанию (например, Эскиз1).

Практическое пособие по импорту точек

При подготовке к импорту точек из другого приложения необходимо учитывать следующее:

Источник

Inventor

Не удалось извлечь оглавление

Скорректируйте настройки и элементы управления сетки

До начала моделирования убедитесь в том, что сетка активна, и просмотрите ее в связи с геометрическими элементами модели.

Ошибки целостности (например, небольшие зазоры, наложения, свесы, которые иногда остаются незамеченными в моделях) могут вызывать ошибки при создании сетки. В этом случае следует повторно создать или изменить проблемные элементы геометрии.

Некоторые пружинные модели покрываются сеткой при разделении длинной спиралевидной грани с помощью секущей плоскости, содержащей ось.

Если модель слишком сложна и содержит геометрические сингулярности, следует разделить ее на менее сложные детали, которые можно накрывать сеткой по отдельности. Используйте связанный контакт между ними, чтобы определить поведение этих компонентов как одной детали.

В проблемных областях используйте только мелкоячеистую сетку, не упрощая ее. Уменьшение размера глобальной сетки, также как и размера локальной сетки на определенных гранях или ребрах может способствовать успешному созданию сетки.

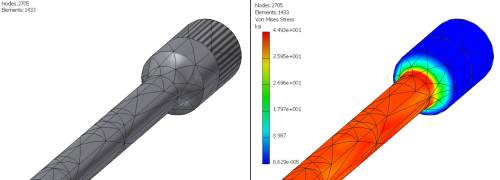

Вид сетки для моделирования

Сетка формируется как наложение на геометрию модели. Счетчик сетки, узлы и элементы отображаются в углу графического изображения. Если результаты моделирования тоже видны, то видимость количества узлов и элементов регулируется на панели настройки цвета. Таким образом, если видны результаты, а видимость панели настройки цвета отключена, то количество узлов и элементов тоже не будет видимо.

Можно принять параметры сетки по умолчанию и перейти к моделированию, скорректировать настройки сети или использовать элементы управления локальной сетки.

Можно также использовать команду «Вид сети», чтобы наложить сетку на результаты моделирования и увидеть, где концентрация напряжения связана с элементами сетки.

Корректировка настроек сетки для моделирования

Настройки сетки установлены для всех операций моделирования и применяются к компоненту в глобальном смысле. Для моделирований с параметрическими размерами настройка одной сетки применяется ко всем диапазонам параметров.

Рекомендуется от 0,1 до 0,05

Минимальный размер элемента Позволяет проводить автоматическое уточнение в малых областях. Значение относительно заданного параметра «Средний размер».

Рекомендуется от 0,1 до 0,2 Коэффициент разнородности Влияет на единство перехода сетки от точной до грубой сетки. Определяет максимальный коэффициент длины ребра между ребрами соседних элементов. Например, если для этого параметра задано значение 1,5, длина ребра элемента должна составлять не более 1,5 от длины ребра соседнего элемента.

Рекомендуется от 1,5 до 3,0

Максимальный угол поворота Влияет на количество элементов на искривленных поверхностях. Чем острее угол, тем выше количество элементов сетки на кривой.

По умолчанию 60 град.

Рекомендуется от 30 до 60 град.

Добавление элемента управления локальной сетки

В отдельных случаях при обычном размере сетки детализация результатов недостаточна для мелких или сложных граней. Можно настроить размер сетки вручную, чтобы улучшить результаты напряжений в локальной или контактной области.

В случае концентрации напряжения следует настроить сетку для моделирования с более высокой точностью. Параметры сетки применяются ко всем компонентам и элементам модели.
