Как сделать станок для резки пенопласта

Терморезаки для пенопласта из подручного материала.

Что-то стало холодать. в этом году, встал вопрос утепления потолка. Гараж хоть и с долгосрочным съёмом, но один фиг не свой и капитальные вложения только в случае крайней необходимости. В этом году решено было утеплить вторую часть гаража. Планируются полномасштабные «боевые действия» и работать зимой, при +5 градусах, как-то не очень. На отопление был сварен и подключен очередной регистр и что бы не топить улицу, собраны все остатки пенопласта для утепления потолка. Остатков оказалось маловато, ровно половина от необходимого объема. Толщина листов в наличии- 10 см., поэтому принял решение резать пополам. Пятисантиметровый лист, тоже неплохо удержит тепло и всех листов хватит при таком раскладе. Естественно встал вопрос резки. Можно было бы справиться и обычной ножовкой, но идеально ровно распустить большой лист не получится, да и уборка после всего этого действа, оптимизма не прибавляла. Хуже нет «снега» после резки пенопласта. Поэтому решил потратить немного времени и сделать всё аккуратно и цивильно. С помощью терморезака. Всю конструкцию, делал по упрощённому варианту, из того, что было под рукой. Итак, снова мастерим…

«Огород городить» решил прямо на верстаке, размеры позволяют да и сам резак получается компактным.
В качестве основания, была взята фанерная полоса толщиной 10 мм.
По краям были установлены две шпильки диаметром 8 мм. В верхней части, просверлены отверстия для крепления нихромовой проволоки.
Сами шпильки, крепятся с помощью двух гаек и двух шайб. Ослабив затяжку и перемещая шпильку, можно регулировать высоту проволоки и соответственно толщину реза. В моём случае, это около 100 мм. Пока хватит, при особой нужде, высоту можно будет сделать любой. Вопрос лишь в длине шпилек.

Сама нихромовая проволока, толщиной 0.7 мм и длиной 110 см, натянута между шпилек через керамические кольца, взятые из регулятора умершей электроплитки. Они выступают в роли изолятора.

С одной стороны, крепление «жёсткое». Кольцо из обычной проволоки 1 мм.- керамическое кольцо- нихромовая проволока.

С другой стороны: пружина- керамическое кольцо- нихромовая проволока. При нагреве нихромовая проволока увеличивается в длину. Именно пружина устранит провисание и даст необходимую натяжку проволоки. При установке пружины, её необходимо немного растянуть.

Далее питание всего хозяйства. В идеале, лучше использовать латр. С его помощью можно точно регулировать напряжение и соответственно степень нагрева нихромовой проволоки. В моём случае, этого чудо-аппарата не было, поэтому использовались выводы с гаражного музыкального центра. В очередной раз выручает, не зря делал)

Напряжения 12 в. вполне хватило для нормальной работы резака. Контакт проводов и проволоки с помощью зажимов от контактных колодок. Просто припаять медный провод к нихрому не получится. В торце фанерной полосы, сделан паз для провода идущего от дальнего контакта, дабы не болтался и не мешал. Оба провода, подсоединены к колодке. К ней будет подводиться питание.

После сборки, устанавливаем всю конструкцию на стол и крепим парой саморезов. Две фанерные полосы для того, что бы лист проходил через резак на одном уровне. Пара брусков по бокам- направляющие для листа.

Вот в принципе и всё. Ложем лист, подаём питание и прогоняем лист через резак. Скорость подачи листа- опытным путём, походу становится понятно.

На выходе- две половинки одинаковой толщины с аккуратными кромками.

В процессе сборки появилась идея сделать еще один резак. В любом случае, при утеплении придется подрезать листы в размер. Можно было бы воспользоваться той же ножовкой, но мысли о куче мусора опять заставили взяться за инструмент.
Сам принцип, тот же что и в первом резаке, только проволока будет закреплена вертикально.
Сначала, делаем столешницу из ДСП, размером 100х110 см. Снизу, по периметру, крепим рамку шириной 5 см. В получившемся углублении, будут установлены элементы резака.

На самом столе, крепим кронштейн сваренный из профтрубы 20х20 мм.

Кронштейн крепится к столу болтами, через закладные втулки. После работ, всю конструкцию можно разобрать и компактно хранить до следующего раза.
Далее, уже знакомый процесс. К кронштейну крепим связку: пружина-изолятор- нихромовая проволока

Снизу, из согнутой полоски с отверстиями второй конец. На фото сам принцип виден. С нижней частью чуток напортачил в плане аккуратности. Где-нибудь да ошибешься( Впрочем, на «ходовых качествах» это не отразилось, поэтому пока оставил так.

С подводкой питания: верхний конец через зажим, нижний, в силу конструкции, получилось подключить через клемму.

Остается подключить питание и работать. Но одна закавыка все же есть. При подключении напряжения 12 В., метровая проволока разогревалась как говорится: «то что доктор прописал». В этом резаке, длина (50 см.) и сопротивление уменьшились вдвое и при подаче 12 В., нихром разогрелся докрасна, а это не есть гут. Тут бы ЛАТР бы, но нет его. Зато есть выход с напряжением 5 В. Подключаем… все в норме. Нормальный разогрев для резки. Теперь пробуем.
Для работы с листами, фрезернул прорези и установил направляющую планку. Теперь можно резать ровненько и в нужный размер.

Поигравшись с листом, попробовал «фигурку».

Все режет отлично. Остается только отточить правильнонаправляемость))
В целом резаки удались и пригодятся они не только для резки пенопласта для утепления. Впереди работа над Санычем и будет много работы со стеклопластиком. А пенопласт, как известно, отличный материал для изготовления макетов. Так что, все в тему.
Правда возникла идея по поводу еще одного резака… но это уже другая история 😉

Источник

Резка пенопласта своими руками. Станок для резки пенопласта

Пенопласт – это недорогой материал, из которого умельцы делают самые разные изделия. Он очень популярен не только из-за дешевизны, но и из-за простоты обработки. Не все знают, что пенопласт совсем не обязательно резать обычным ножом. В таком случае он будет очень сильно крошиться и сделать ровный срез будет просто невозможно.

Но этот материал очень хорошо плавится, причем от относительно невысокой температуры. Именно поэтому наиболее удобным способом работы с пенопластом является его резка с помощью специальных резаков, которые основываются на высокой температуре. Но резка пенопласта своими руками возможна и другими способами, которые мы обязательно рассмотрим.

Что такое пенопласт и для чего он используется

Пенопласт белый материал, который почти полностью состоит из воздуха. Его используют для упаковки техники, продуктов питания, как теплоизоляционный и звукоизоляционный материал, как основу для изготовления предметов быта, логотипов и многих других вещей. Один из главных плюсов пенопласта – его дешевизна. Многие покупают его для того, чтобы сделать какое-то изделие из данного материала и выгодно продать его. Но даже простому человеку пенопласт будет очень полезен, ведь из него можно сделать очень много вещей для дома. Главное – уметь правильно работать с материалом, а также выбрать его для конкретных целей.

Какой материал выбрать для резки

Прежде, чем начать работать с материалом, нам нужно узнать, какой бывает пенопласт, какой его вид лучше всего использовать для резки в домашних условиях.

Полистирольный беспрессованный

Это самый обычный и привычный каждому пенопласт, который знаком нам по упаковкам от техники. Материал представляет собой множество небольших белых шариков, которые плотно скреплены между собой, но могут рассоединиться от механического воздействия. Именно он очень широко распространён и чаще всего используется при изготовлении изделий в домашних условиях.

Полистирольный прессованный

Это подобный вид пенопласта, который просто дополнительно прессуется. Из-за этого он имеет гораздо более плотную структуру, его сложнее раскрошить, но и стоит такой материал гораздо дороже, чем его не прессованный аналог. Из-за высокой цены полистирольный прессованный пенопласт не получил большого распространения, но для некоторых изделий его однозначно можно использовать, так как его структура достаточно гладкая.

Поливинилхлоридный пенопласт

Самый редкий и неиспользуемый вид этого материала, который обладает одним интересным свойством – способность самостоятельно затухать при возгорании. Он не выделяет опасных веществ, но если все-таки загорается, то дым от него очень опасен и может угрожать здоровью.

Цены на пенопласт

Как резать пенопласт без специального оборудования

Первый распространенный вопрос – что делать, если нужно отрезать пенопласт, но сооружать специальный резак слишком сложно, дорого и бесполезно. Выход есть, даже несколько.

Ножовка по дереву

Большие зубья ножовки позволяют цепляться за гранулы пенопласта и довольно эффективно его резать. Для реализации такого способа не нужно самостоятельно ничего дорабатывать, достаточно лишь приобрести или взять уже готовую ножовку по дереву. Точно также резку можно осуществлять и с помощью лобзика, в этом случае важно будет подобрать нужную пилку для него.

Но этот способ не получил большого распространения, так как при его использовании пенопласт в любом случае будет крошиться, а идеально ровного среза добиться не удастся. Также при неаккуратном использовании инструмента, плита может треснуть и вся работа пойдёт насмарку. Поэтому практически всегда для резки такого капризного материала используют следующие способы.

Резка материала с помощью горячего инструмента

Простой резак из паяльника

Если вам нужно сделать достаточно много заготовок из пенопласта, а делать слишком сложный резак не хочется, то можно воспользоваться его простым аналогом, который работает на базе обычного паяльника.

Важно выбрать не слишком мощный паяльник, так как его температура избыточна для обычной резки листа. Если мощность будет слишком большая, то пенопласт будет сильно дымить, коптить, плохо резаться.

Следующим этапом будет подбор и установка насадки на кончик паяльника, так как стандартный наконечник никак не предназначен для этих целей. Нам нужно найти или самостоятельно изготовить длинный и плоский наконечник, который будет похож на небольшое лезвие ножа, но менее острое. Хорошо для изготовления такого предмета подойдет медная проволока, сложенная в несколько раз. Другой вариант – просто достать наконечник паяльника и придать ему нужный вид.

Далее наконечник плотно закрепляется на кончике паяльника и можно приступать к резке.

Специальный резак для резки пенопласта

Если вы хотите на регулярной основе делать изделия из пенопласта, причем так, чтобы они получались действительно ровно и хорошо, то придется сделать специальный станок для резки, который позволит вам делать все это.

Цены на специальный резак для пенопласта

В интернете можно найти множество вариантов этой конструкции, которые отличаются размером, внешним видом, но суть у них одна. Мы разберем одну из самых популярных и простых конструкций, которая хорошо зарекомендовала себя.

Таблица 1. Основные способы резки пенопласта:

Пошаговая инструкция по изготовлению резака

Для начала нужно определиться с инструментами и материалами, которые понадобятся нам для создания резака. Список обязательных материалов включает в себя:

Теперь перейдем к инструментам, которые понадобятся нам для изготовления и сборки конструкции. К ним относятся:

Цены на популярные модели дрелей

Видео- Как сделать станок для резки пенопласта своими руками

Где взять нихромовую проволоку

Нихромовая проволока – неотъемлемая часть резака, но не все знают что это, а главное – где ее взять. Нихромовая проволока отличается от обычной своей прочностью и очень высокой температурой плавления. Именно поэтому ее удобнее всего использовать для создания резака для пенопласта.

Такую проволоку используют в утюгах, кипятильниках и некоторых других нагревательных приборах. Кроме того, ее можно купить в магазинах электроники, на рынках.

Цены на нихромовую проволоку

Блок питания, его подключение и настройка

Наш резак будет работать от обычного компьютерного блока питания, который есть практически у каждого, но если его не нашлось, то его можно купить в любом компьютерном магазине, стоит он недорого.

Шнур питания нужно вставить в розетку и включить устройство. Но блок питания не включится из-за особенностей его работы. Для того чтобы он включился нужно:

После этих нехитрых манипуляций блок питания заработает.

Осталось только получить каким-то образом нужное нам напряжение, используя блок питания. Для этого нужно найти разъём Molex, который представляет собой разъём с четырьмя отверстиями, к которым идут провода разных цветов.

В отверстия с желтым и черным проводом необходимо подключить провода проводка, которые и будут питать весь резак. На этом все манипуляции с блоком питания окончены, можно переходить к построению самого резака.

Выбор длины проволоки

Прежде чем начать изготовление самого станка для резки пенопласта, нужно рассчитать длину нихромовой проволоки, которой будет достаточно для нормальной резки материала. Для этого нужно:

Далее нужно замерить расстояние между проводами и запомнить его. Именно столько проволоки будет использоваться для резки пенопласта.

Теперь всю конструкцию нужно разобрать и приступить к изготовлению основной части резака.

Основание

Первым делом нужно взять доску для основания и прикрутить к ней 4 ножки, подготовленные заранее. Проще всего для этого взять 4 пробки от пластиковых бутылок и закрепить их на обратной стороне доски с помощью обычных шурупов. Важно, чтобы шурупы не вышли с обратной стороны доски. Это может случиться, если подобрать слишком длинный крепеж.

Далее нужно найти самую ровную сторону основания и прикрепить туда конструкцию, к которой будет прикручиваться проволока.

Крепление для проволоки

Крепление для проволоки в нашей конструкции представляет собой два скрученных куска рейки, которые плотно прикреплены к основанию. Важно собрать все так, чтобы образовался угол в 90 градусов и ничего не шаталось.

Первым делом нужно скрепить две рейки между собой. Длина первой должна равняться длине проволоки, которая подходит для резки. Длина второй рейки будет выражать расстояние от края резака до проволоки. Его необходимо подбирать исходя из размера заготовки, которую вы собираетесь обрабатывать.

Теперь получившийся угол из реек нужно прикрутить к основанию, используя уголки. Важно сделать это так, что конструкция не шаталась.

Теперь в основании нужно просверлить сквозное отверстие там, куда будет уходить леска. Для этого к центру рейки нужно прикрутить шуруп, а на него привязать нитку. Когда нитка опустится, нужно поставить точку в месте, с которым она соприкасается. Здесь и нужно сверлить.

С обратной стороны основания, рядом с отверстием, нужно прикрутить небольшой шуруп. Он должен находиться как можно ближе к отверстию.

Крепление проволоки

Теперь нужно приступить к креплению проволоки. Первым делом нужно закрепить пружину на шуруп, который находится на рейке. К концу пружины приматывается нихромовая проволока, причем пружину нужно растянуть примерно наполовину.

Другой конец проволоки нужно плотно намотать на шуруп, который был прикручен с обратной стороны основания. Проволока должна быть хорошо натянута, а пружина не должна находиться в исходном положении. Нихромовая проволока может быть довольно неровной из-за того, что очень охотно принимает форму, которую ей придали. Чтобы сделать ее максимально ровной, ее нужно натянуть и поводить по ней кусочком дерева до тех пор, пока визуально она не станет гладкой. Вряд ли получится сделать проволоку идеальной, но незначительные неровности не будут сильно мешать резке.

Последним этапом будет настройка резака. Дело в том, что прикрученная рейка не создает прямой угол с основанием резака. Чтобы исправить это, нужно взять угольник и приложить его к рейке. Теперь с помощью шуруповерта или отвёртки нужно немного прокрутить шуруп до того момента, пока не образуется ровный угол.

На этом процесс создания самодельного резака для пенопласта закончен. Остается только подключить питание.

Подключение питания

Чтобы резак начал работать, к нему необходимо подключить питание от блока, который мы делали в предыдущих шагах. Для удобства крепления можно купить специальные крокодильчики, которые помогут закрепить провод за пару движений. Если крокодильчиков нет, то провод можно просто примотать в нужных местах.

Видео- Станок для резки пенопласта своими руками

Первый конец провода нужно подключить с обратной стороны основания, к шурупу, который мы туда прикрутили. Второй конец нужно разместить на самой нихромовой проволоки, под пружиной. Если немного опустить провод, то температура увеличиться и резак будет мощнее.

Если нужен полноценный регулятор мощности, то вот краткая инструкция, как его сделать:

Процесс резки пенопласта

Для того чтобы резать пенопласт, нужно:

Направляющая доска

Для того чтобы простые изделия и фигуры резать было проще, можно прикрутить к основанию резака любую ровную доску и использовать ее как направляющую. Для этого нужно:

Опасность резки в домашних условиях

Помните, что при горении, а значит и при резке с помощью нашего станка, может выделять высокотоксичные вещества. Эти вещества могут навредить человеку, поэтому обязательно нужно соблюдать технику безопасности, чтобы не навредить себе.

Техника безопасности при самостоятельной резке

Резак для пенопласта – это очень полезное в быту приспособление, которое не трудно изготовить своими руками. С ним вы сможете сделать много интересных вещей, которые обязательно пригодятся вам и вашим близким.

Источник

Как собрать ЧПУ станок для резки пенопласта, самодельная пенарезка

Вы все уже слышали о 3D принтерах, лазерных и фрезерных станках. О них написано столько, что трудно найти что-то новое и интересное в сети. По этому я решил познакомить вас с ЧПУ пенарезкой.

Но мы с вами не ищем легких путей, по этому будем создавать нечто монументальное!

Создание новой конструкции всегда начинается с разработки проекта, как минимум нужен чертеж, хотя-бы на бумаге, но на дворе 21 век и благодаря компьютерам мы можем создать 3D модель в программе «КОМПАС 3D»

Для тех кому захочется ознакомится с проектом подробнее в конце статьи будет видео, под ним вы найдете ссылки на архив с чертежами.

Проект задумывался как 3D пенарезка, но я пока не установил поворотный столик и в проекте его нет, но сами башни независимы и для того что-бы станок мог резать полноценные объемные фигуры необходимо добавить модуль поворотного стола. Вся конструкция представляет из себя две независимые рамы по которым двигаются башни с натянутой между ними струной. В сложенном виде она не занимает много места, что позволяет её хранить где-нибудь в углу мастерской, а в рабочем состоянии она может занимать пространство 1.5 на 2 метра.

В проекте применяется алюминиевый конструкционный профиль и стальная профильная труба 50х50. Едем в магазин, закупаемся всем необходимым, не забываем про различные болтики и разные расходники. Но как ты не планируй, поездки в магазин за какой-нибудь мелочью никогда не закончатся.

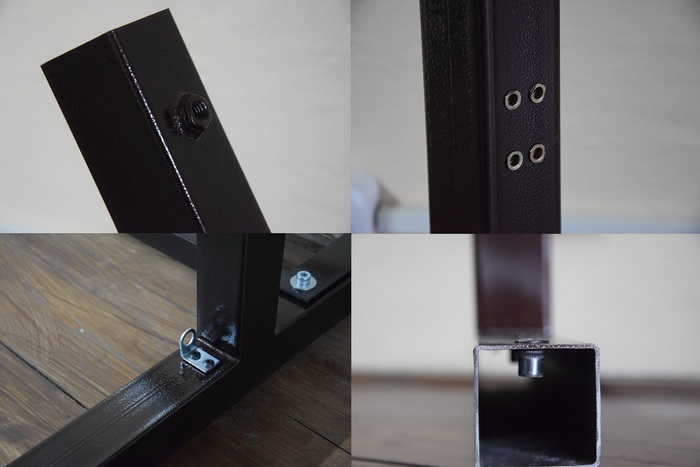

Трубу разрезаем в размер по чертежам и свариваем четыре элемента в виде буквы «Т» (на схеме изображены в виде желтых элементов). Всё шкурим, красим и скручиваем вместе. В общем работа не сильно сложная, но я сварщик-рукажоп, так, что у меня ушел день на сварку и зачистку, ещё день на покраску и кучу времени на сборку.

Да, чуть не забыл, в проекте есть несколько деталей вырезанных на станке лазерной резки. Всё это можно было сделать и вручную, но я тот ещё эстет по этому нашел контору которая режет метал и оформил заказ. В результате я потратил денег, но сберёг свои нервы и время.

После покраски это всё, конечно, смотрится лучше. Я особо не заморачивался и взял молотковую эмаль 3 в 1 и нанес распылителем. На фото видны резьбовые заклепки, я их применил для крепления навесного оборудования чтобы не нарезать резьбу, весьма полезное изобретение для пустотелых конструкций.

По раме двигаются башни которые показаны на фото ниже. Двигается всё на пластиковых роликах, привод по всем осям ременной. Вся конструкция, если она продумана хорошо, собирается не сложнее, чем конструктор lego за пару часов. Практически все комплектующие были заказаны в Китае, смешно признаться, но даже болты мне было дешевле заказать там, так как у нас, то нет в наличии, то по космическим ценам.

Конструкция натяжителя струны показана на фото ниже, в принципе всё понятно, чтобы не перегружать вас технической информацией более подробно будет рассказано в видео.

Блок электроники практически не отличается от блока управления ЧПУ фрезера, который я собирал пару лет назад, кому интересно найдете в моих статьях. Тут установлена всё та-же бюджетная плата mach3 и драйвера шаговых двигателей чуть проще чем на фрезере, так как требования по проще. В общем берем металлический ящик и пичкаем его всем необходимым соединяя всё разноцветными проводочками, красота! 🙂 Если хотите больше технической информации, заходите в группу «ВКонтакте EASYCNC». Кому будет интересно ссылку оставлю в конце статьи.

В законченном видео пенарезка выглядит не хуже заводского исполнения. Размеры достаточные чтобы резать листы материала стандартного размера, разве что по высоте не хватает сантиметров 20.

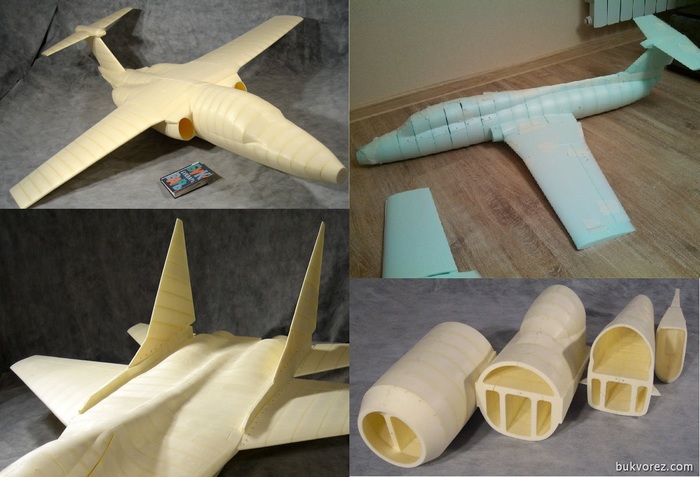

И теперь самый главный вопрос, зачем всё это нужно. Применений для пенарезки очень много. Я конечно делал её для того чтобы резать на ней крылья и фюзеляжи самолетов по технологии «тетрис». такой как на фото ниже (фото не мои взял из интернета для образца) но когда я начал, не смог остановиться. Я попробовал резать всё, что только можно.

Пенорезка у меня уже больше года и я резал на ней много интересных вещей, начиная от декора интерьера, заканчивая рекламными вывесками. Так же ко мне обращались «цветочники» и я резал стилизованные кашпо для цветов.

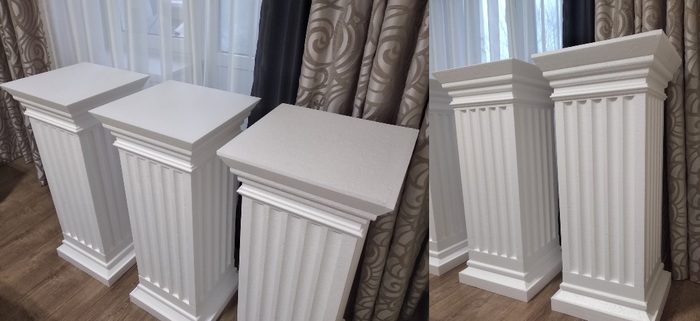

Свадебным оформителям резал декоративные колонны и арки, люди заказывали декоративные надписи и монограммы. Вообще пенопласт интересный материал и хорошо поддается обработке, всё ограничивается лишь вашей фантазией.

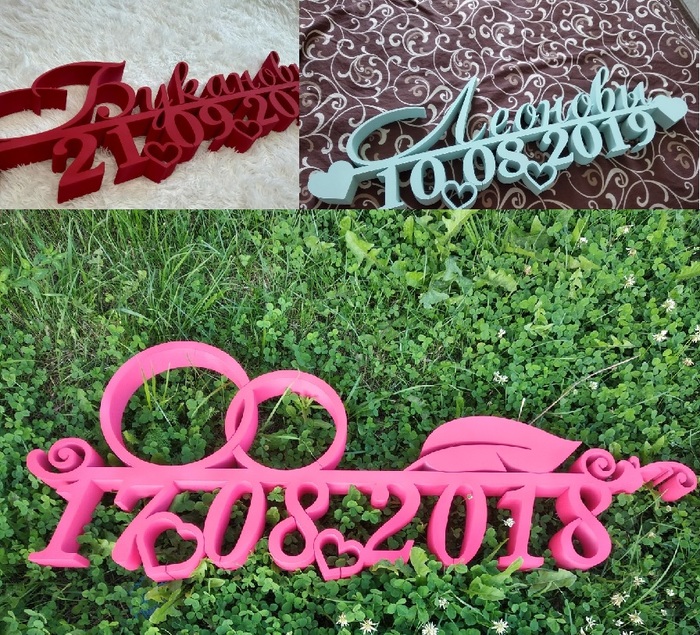

Так выглядят декоративные свадебные надписи для фотосессий. Я их красил по желанию в различные цвета, работа грязная но выглядит конечно красиво.

Один минус, нужно много места для хранения материала и достаточно много отходов которые тоже желательно перерабатывать. Существуют так называемые дробилки которые перемалывают пенопласт в крошку которую можно применить как наполнитель или сыпучий утеплитель.
