Как сделать стеклоподъемники без зажигания

Как сделать работу ЭСП без зажигания на Лада Приора, Калина, Гранта. Приора

Штатное подключение электростеклоподъемников (ЭСП) автомобилей Лада Гранта, Калина или Приора не позволяет им функционировать при выключенном зажигании. Если вас не устраивает такая схема работы, попробуйте доработать реле ЭСП таким образом, чтобы стеклоподъемники работали без зажигания.

Узнать, где находится реле электростеклоподъемников можно из схемы монтажного блока соответствующей модели автомобиля (Гранта, Калина, Приора).

Три способа сделать работу электростеклоподъемников независимой от зажигания:

1. Самый простой способ заставить работать ЭСП без зажигания — вместо реле установить перемычку.

2. Если не хотите убирать реле ЭСП из монтажного блока, тогда получить аналогичный эффект можно соединив 87 и 30 ножки реле между собой проволокой.

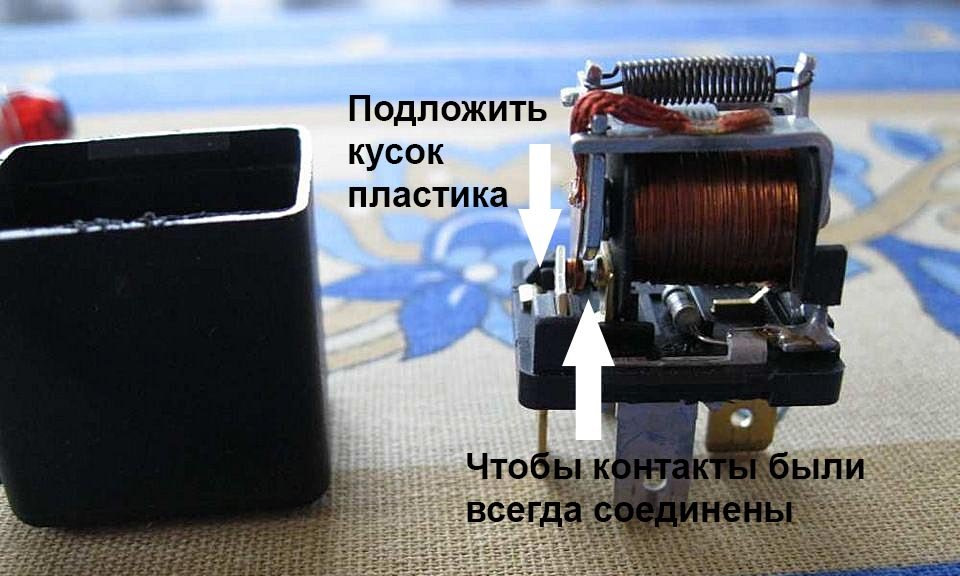

3. Еще один способ сделать работу электростеклоподъемников независимой от зажигания — замкнуть контакты внутри реле, используя кусок пластика.

перемычка вместо реле ЭСП на Лада
соединяем контакты 30 и 87 реле ЭСП на Лада работа ЭСП без зажигания на Лада
Стоит отметить, что на некоторых комплектациях автомобилей Лада функцию ЭСП выполняет не реле, а центральный блок управления электропакетом или кузовной электроники (ЦБКЭ), который позволяет пользоваться электростеклоподъемниками 10-30 секунд после выключения зажигания. Чтобы сделать их работу независимо от зажигания, необходимо подать +12В на оранжевый провод в колодке №2 контакт №9, но в этом случае ЦБКЭ не будет переходить в дежурный (ждущий) режим и появится большой ток утечки (быстро сядет аккумулятор).

Напомним, доработке также подвергается реле стеклоочистителей.

Источник

Электростеклоподъемник (ЭСП) без зажигания БЕЗ РЕЛЕ, как заставить, научить и включить.

Здравствуйте как все мы знаем в интернете полно информации о том как намотать проволоку и заставить Электростеклоподъемники работать без ключа зажигания.
Но мне кажется это полной мудятиной.
Давайте разберемся в этом.

И так предложенный способ в интернете такой:
Первым делом мы должны открыть наш монтажный блок с предохранителями и найти там реле отвечающий за электростеклоподъемники.

Убедившись опытным путем а именно включив зажигание и выдернув реле, мы понимаем работают или нет стекло подъемники.
Если это то что нам нужно вынимаем реле.

Потом начинаем делать некоторые манимуляции с реле наматывая на нее проволоку.

Я не знаю как у Вас, а у меня возникает вопрос а на кой нам это нужно?

У нас в руках обычная 4х контактная реле.
Где ее принцип работы Реле нам понятен.

В интернете нам просто предлагают закоротить водной контакт питания-30 и выводной контакт на ЭСП-87.Это приведет к контакту в обход катушки (реле), которая сработает только если на него придет питание (плюс) от замка зажигания (контакты в Реле-85,86-Катушка).

Так не проще ли нам не делая колхоза просто смастерить перемычку, что бы дать питание на прямую.

Сделать из толстого провода сечением в 2.5-4 квадрата, что бы не грелась наша перемычка.

И подсоединить ее не посредственно на колодке. На разъем входного напряжения контакта-30 и выходного 87.

Тогда для включения ЭСП не нужно будет поворачивать ключ зажигания.
Так как Питание (плюс) придет на ЭСП в обход реле. Которое сработает только при подачи питания (плюса) с замка зажигания.

Источник

Работа стеклоподъёмников без включения зажигания.

Сразу после покупки Логана, крайне раздражало то, что электростеклоподъёмники работают только при заведённой машине или при включеном зажигании. К слову сказать во время езды окна практически не открываю, так-как имеется кондиционер. Но вовремя парковки ночью и в тёмное время суток из-за тонировки приходится открывать окно и смотреть куда паркуешься. И выходит так: припарковался, заглушил двигатель и только тут замечаешь, что окно осталось опущеным. Приходится включать зажигание (а вместе с ним бензонасос), и поднимать стекло.
Поиски в интернете путей решения этой проблемы заняли не очень много времени.

Итак, пошаговая инструкция реализации идеи работы передних электростеклоподъёмников без включения зажигания:
Для этого нам понадобится:

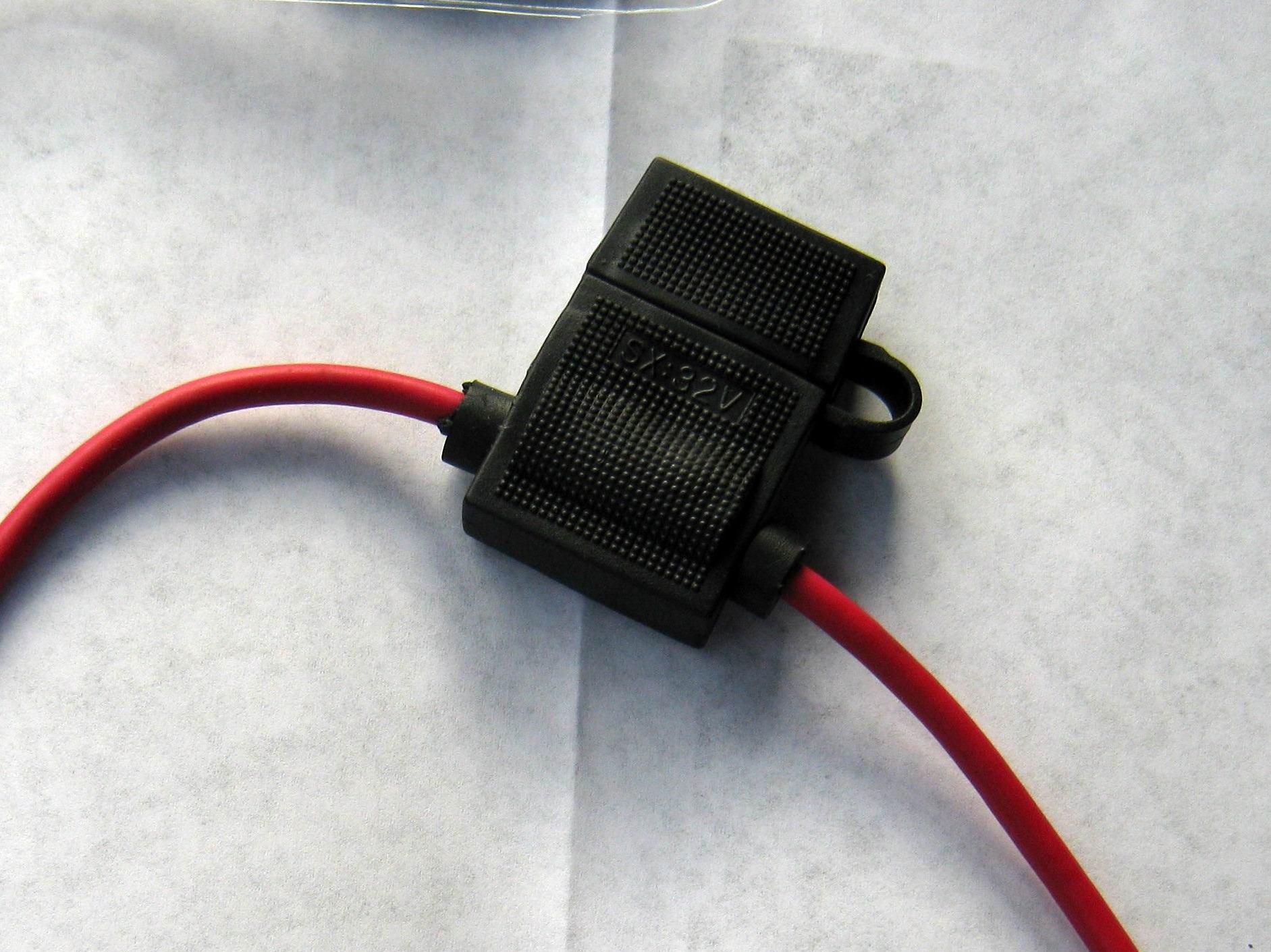

1. Колодка для плоских предохранителей. Продаётся на многих авторынках и автомагазинах. Цена: 26 руб.

Внимание! Все фотографии кликабельны!

Если, вдруг, в Вашем регионе не удалось найти в продаже такую колодку, то можно использовать подходящие по размерам к лапкам большого предохранителя разъёмы типа «мама», обязательно хорошо их заизолировав.
2. Большой предохранитель на 30А. Цена: 5 руб.
3. Перегоревший или новый любой большой предохранитель. Цена: 0 руб., или 5 руб.
4. Кусочек термоусаживаемой трубки или изолента.
5. Более-менее прямые руки и желание осуществить задуманное.

Разбираем прегоревший или купленный новый предохранитель с целью достать контакты.
Перекусываем провод колодки (она продаётся с замкнутым проводом) так, чтобы один провод оказался немного короче другого.
Припаиваем к концам проводов контакты от разобранного предохранителя. Изолируем соединения любым способом. Я воспользовался ТУТ(ТермоУсаживаемая трубка), но можно и изолентой. Контакт, который припаян к более короткому проводу оставляем как есть, а контакт, который припаян к более длинному концу при помощи кусачек или ещё чего-нибудь поводим до ширины лапки маленького предохранителя.

Вставляем в колодку большой предохранитель на 30А.

Далее открываем крышку блока предохранителей, находим предохранитель F32, и вынимаем его. На место правой лапки этого предохранителя вставляем контакт нашей колодки с коротким проводом.

Внимание! На противоположном контакте нашей колодки появляется «+», Следите за тем, что-бы он не касался металических деталей кузова.
После этого вставляем на место (вместе с контактом нашей колодки) вынутый ранее предохранитель.

Теперь находим предохранитель F14, и вынимаем его. Он нам больше не понадобится, поэтому вставляем его в разъём для запасных предохранителей на обратной стороне крышки блока предохранителей.
Дальше вставляем другой конец (более длинный) нашей колодки в верхний разъём от вынутого предохранителя.

Готово, но осталось только как-нибудь закрепить колодку, что-бы не болталась. Она чудесно, внатяг, заходит в выемку в пластике внутри блока предохранителей. Держится мёртво.

Общий вид инсталляции:

Всё! Теперь ваши элекростеклоподъёмники будут работать независимо от того, включено зажигание или нет.

Источник

Стеклоподъемники без включения зажигания…

Поехали сегодня с женой по делам в город, пока сидел ждал ее в машине, щелкал семечки, приходилось открывать-закрывать окна, которые без включения зажигания не работают. Решил устранить сие неудобство. В инете люди пишут, надо замкнуть контакты (разбирать реле паять провод между 87 и 30 контактами) или просто обмотать их, а так же отпаять или оторвать провод с обмотки реле. Как видим че то многовато работы, да и реле придется портить((((
Решил сделать по другому: включил зажигание и путем отключения реле нашел тот, который отвечает за стеклоподъемники,

вскрыл его (снял крышку) и поставил на место, посмотреть как он работает. Включаю зажигание, реле сразу замыкает контакты.

.и ток идет через кнопки к стеклоподъемникам, значит, чтобы работали без включения надо замкнуть реле а именно выводы 87 и 30 реле и оторвать провод от обмотки…портить реле не хотелось, поэтому взял из старых запасов потолще короткий проводочек и 2 папы, сделал вот такую перемычку

и вставил в колодку куда идут 87 и 30 контакты реле,

на счет пожаробезопасности, там в цепи есть предохранитель на 30 ампер,

так что все будет хорошо)))
PS это не инструкция, а просто рассказано, как доработано у меня…
В итоге все работает на ура))) + 10 к удобству…

Источник

Стеклоподъемники без зажигания

Останавливаешься, глушишь двигатель, вынимаешь ключ из замка зажигания, нажимаешь на кнопку электростеклоподъемника что бы закрыть окно, НО НЕ ТУТ ТО БЫЛО. При выключенном зажигании кнопки стеклоподъмников не работают. Теперь для того что бы закрыть окно приходиться снова вставлять ключ в замок зажигания…

Думаю всем Вам знакома данная ситуация.

Этот «недуг» я поборол в первые дни пользования автомобилем за долго до того как зарегистрировался на драйве. В связи с тем что на драйве меня уже не однократно спрашивали как я это сделал решил выложить подробный отчет.

А начал я тогда с изучения матчасти.

Немного теории:
Из схемы видно что плюсовой провод питания стеклоподъемников проходит через реле стеклоподъемников К5 и разомкнут (30 и 87 контакты). При повороте ключа зажигания подается плюс на 85 контакт реле К5, включается электромагнит реле и замыкает 30 и 87 контакты, после чего появляется плюс на кнопках стеклоподъемников.

Вывод:
Для того чтобы электростеклоподъемники работали без ключа зажигания необходимо перемкнуть 30 и 87 контакты реле К5 как на рисунке ниже. Красной линией обозначена перемычка.

Переходим к практике:
Не буду навязывать Вам какой то конкретный способ изготовления перемычки опишу лишь самые распространенные, Вы можете выбрать любой из этих способов кажущийся Вам наиболее простым и удобным.

Способ №1
В монтажных блоках ВАЗ 2108-09 с завода вместо реле К6 (дальний свет) была установлена перемычка из металла (перемычка установлена между 30 и 87 контактами). При условии что Вы можете где то (валяется в гараже, в гараже друга, на разборке) найти эту самую перемычку и она не востребована ее можно установить в свой монтажный блок вместо реле стеклоподъемников К5. Либо позаимствовать данную перемычку у кого-либо и по ее образу и подобию изготовить точно такую же из листового металла.

Способ №2
Здесь я опишу еще один способ изготовления перемычки.
Нам понадобятся:
— Клемма разъёмная 6,4мм ПАПА — 2шт
— 5см провода
Зачищаем по 5-7мм изоляции с каждого края провода. При помощи кримпера на концах провода обжимаем разъемные клеммы.

Вставляем получившеюся перемычку вместо реле стеклоподъемников К5 в монтажном блоке (перемычка вставляется между контакты 30 и 87).

Способ №3
В данном варианте роль перемычки будет выполнять само реле стеклоподъемников К5 с небольшой доработкой. Вынимаем реле К5 из монтажного блока, перевернув реле мы увидим маркировку его контактов. Берем кусок проволоки без изоляции и наматываем его на 30 и 87 контакты реле (см. рисунок ниже). Возвращаем реле К5 на свое место в монтажном блоке.
