Радиоуправляемый танк своими руками
от admin
Радиоуправляемый танк является мечтой не только мальчишек, но и многих мужчин всех возрастов. Проще, конечно, купить радиоуправляемую игрушку, которыми заполнены магазины. Но, применив знания в области электроники, можно сделать радиоуправляемую модель танка на основе обычной сборной конструкции.
Содержание
Что нам понадобится
Порядок работы
1. Изготовление танковых траков.
Траки можно взять из набора сборной модели, но они сделаны из пластика и это не совсем то, чего требует душа конструктора.
Это приспособление изготавливается в зависимости от размеров модели танка и формы трака.
2. Изготовление танковых гусениц.
3. Компоновка корпуса танка.
— устанавливаются двигатели (электромоторы), редуктор и аккумуляторные батареи;
— монтируется плата приемника радиосигнала и антенна:
Настройка приемника заключается в раздвигании витков контурной катушки. Кроме того, подбирается емкость связи с антенной;
— корпус танка собирается целиком.
4. Производство передатчика.
— передатчик производится на основании следующей схемы:
Рис.2 Схема передатчика
Передатчик рассчитан на управление 12 разными нагрузками. Допускается одновременное нажатие от 4 до 8 кнопок, что дает возможность работать с моделью в разных режимах. В роли индикаторов исполнения команд выступают светодиоды. После окончания всех работ проводятся ходовые испытания танка.
Советы
Существует принципиальная возможность установке на модели танка устройства, с помощью которого будет имитироваться выстрел из пушки. Но все известные способы имитации выстрела сопряжены с большими техническими трудностями, от которых рекомендуется отказаться с целью облегчения работ.
Создайте свою боевую армию, добавив в комплект к танку самодельный радиоуправляемый самолет.
Опыты дилетанта: как я делал танк с беспроводным управлением
Здравия, дорогой читатель!
Сразу оговорюсь. Этот мини-проект делает мой коллега. Публикую это с его разрешения и желания довести до общественности. Если многим будет интересно, то будет и продолжение. Также, здравые вопросы не останутся без ответа. Далее следует сугубо авторский текст.
«Давным-давно, в далекой-далекой галактике.»(с), а если серьезно, то давно хотелось собрать какого-нибудь робота, да вот руки никак не доходили. И тут свершилось: есть модель танка, подходящие микросхемы и время (О_о) (ага в WOT надо меньше играть).
Подопытный: Модель Т34 масштабом 1:48, доставленная из Южной Кореи.
В описании модели указано «… MOTORIZED 2CH R/C». Собственно это редуктор с парой двигателей – для каждой гусеницы свой.
Экипаж танка: «Командир танка» — Atmega8PU, «Радист» — HC-06, «Механик водитель» — L293D, «Заряжающий» и «Наводчик» отказались участвовать.
На принципе работы микросхемы L293D останавливаться не буду, подробности можно найти, например, тут. Как оказалось, двигатели модели не хотели стартовать, видите ли, им тока не хватало (у драйвера максимум 600 мА на канал). Пришлось заменить их на QX-FF-130-11340. Эти движки не настолько привередливые.
С направлением вращения вроде как понятно: подал на соответствующие выводы 0 или 1, и драйвер понял в какую сторону крутить. Используем, PC0, PC1, PC3 и PC4 — для регулировки направления вращения двигателей. А вот как регулировать скорость вращения? На помощь приходит ШИМ, подробности, например, тут. Его (ШИМ) будет генерировать таймер T2 в режиме Fast PWM (для моих целей достаточно). PB3 он же OC2 – вывод который можно соединить с таймером Т2. Он то и будет передавать ШИМ на ноги драйвера, которые отвечают за вкючение\выключение двигателей.
Теперь осталось решить, как передавать команды «Командиру». Хм, Atmega8PU способен общаться по UART. А кто еще так может, да еще и по воздуху? Правильно Bluetooth модуль HC-06.
Мысли в кучу и вот принципиальная схема:
Теперь воплощаю схему в жизнь, пока на макетной плате.
Пока в качестве источника питания выступает компьютерный БП – тут и 5В есть и 12. Но танк то должен быть беспроводной, следовательно, будет батарейка, и значит нужно разделить питание. Для этой цели использую стабилизатор LM7805, он как раз 5В выдает.
Отлично, все работает как часы. Теперь не плохо бы было поместить «экипаж» непосредственно в танк. Свободного места в корпусе мало, всего 5х4 см. Значит, плата должна быть маленькая. Повозившись в Sprint-Layout v6, получил это:
С помощью ЛУТа появляется плата:
Наступает волнительный момент. Сажаю «экипаж» в танк, подаю питание, командую – вперед! Ура, он начинает двигаться, но как-то странно – периодически останавливается, приходится повторять команду по несколько раз. Что за ерунда, на макете же все работало? Опытным путем было выяснено что «Командира» иногда контузит, т.е. Atmega8 периодически перезагружается. С чего бы вдруг? Оказывается, дело было не в бабине …, ну Вы поняли). Для начала не плохо бы было почитать мат. часть, а уже потом проектироваться.
Но уже поздно, пробую хоть как-нибудь исправить это. Напаял на двигатели керамические конденсаторы по 0,1 мкФ. Ножку RESET не плохо бы к питанию притянуть через резистор в 10КОм. Для этого изолирую уголок от земли (1), связываю полученную площадку (2) с питанием и добавляю резистор (3).
Контроллер все равно иногда перезагружается. Хотя и не так часто как раньше. В принципе, можно погрешать прошивкой. Ладно, это не баг, это фитча. И, очень вероятно, что перезагрузок не будет, когда питать танк будет батарея.
Комплектующие:
1. Модель танка Т34 – 1 шт.
2. Atmega8PU – 1 шт.
3. Модуль HC-06 – 1 шт.
4. Драйвер L293D – 1 шт.
5. Стабилизатор LM7805 – 1 шт.
6. Электродвигатель QX-FF-130-11340 3 — 12V – 2 шт.
7. Керамические конденсатор 0,1 мкФ – 2 шт.
8. Резистор 10 Ком – 1 шт.
Как общаться с «командиром»
На контроллер можно послать любой символ (1 байт). Есть символы-команды, и есть все остальные. Если пришла команда – она выполняется, иначе – просто игнорируется.
Символы-команды:
“q” – левая гусеница вперед
“w” – правая гусеница вперед
“a” – левая гусеница стоп
“s” – правая гусеница стоп
“z” – левая гусеница назад
“x” – правая гусеница назад
“0” – мощность двигателей 0 (обе гусеницы стоп)
“1” – мощность двигателей 25%
“2” – мощность двигателей 50%
“3” – мощность двигателей 75%
“4” – мощность двигателей 100%
Дальше контроллер посылает “!” (Вас слышу). Если последний символ поступил секунду назад, то контроллер отправляет “?” (Прием? Как слышно?). На ответ дается 1 сек. Если в течение этой секунды не поступило ни одного символа, танк останавливается.
Самодельный радиоуправляемый танк с электромагнитной пушкой
Для постройки танка Ziggy Zee использовал шестиколёсное шасси некого военного прототипа, разработанное для пулемёта около десяти лет назад и списанное за ненадобностью. А вот 113-килограммовая электромагнитная пушка мощностью 35 килоджоулей является модернизированной версией рельсотрона, который американец сконструировал в ноябре прошлого года, опубликовав подробную инструкцию по сборке для всех желающих.
Стреляет пушка алюминиевыми снарядами, а для её работы требуется батарея из 56 импульсных конденсаторов, каждый из которых рассчитан на работу под напряжением до 400 В и имеет ёмкость в 6000 мкФ. Корпус рельсотрона сделан из прочного гаролита, а для крепежа использована нержавеющая сталь трёхсотой серии.
почему нельзя просто выстрелить в деревянную доску?
боестолкновение с использованием электромагнитных пушек
— Враг наступает! Огонь.
— Ща ща ща.
Я не Ло_Ох! (для тех, кто еще и в танке)
Друзья, всем мои поклоны!
Сегодня будет настоящий первоапрельский пост без корон и вирусов 🙂
Прошло аж 4 месяца с момента, когда мы RIP танчики
Ничего не поделаешь, на гугл-плей не вернёшься без серьёзной переделки графики и звуков. Айфонщики так же просили сделать версию для них, но это все закончится так же, как только кол-во скачиваний подтянется в 3-5 тыс в день.
Потому мы пошли глобально. Немного не поспали и сделали WEB-версию танчиков, чтобы играть можно было со всех устройств, включая персональные компьютеры:
Как всегда игра будет бесплатная и без рекламы. Вечная ссылка на нее: https://battlecityonline.com/
Помимо того, что игра работает через WEB, она еще и сохраняет ваш прогресс в игре. Т.е. можно поиграть, закрыть, и через несколько дней продолжить с этого же уровня (не забываем прожать пикабушную пасхалку в настройках).
Еще отдельно по веб-версии: Бог даст мы выделим время, чтобы «допилить» возможность играть вдвоём. Работаем. Будем очень постараться.
Теперь про 1 апреля. После бессонной ночи даже сил особо нет, чтобы писать всякие шуточные тексты )). Буду писать в лоб. Вот в этом посте Танчики. Возрождение! в ответ на ваши вопросы о продвижении приложений, я аннонсировал, что мы напишем абсолютно тупое приложение, в котором не будет вообще ничего полезного, но при этом оно будет иметь тысячи и тысячи скачиваний.
Если честно, думал, что мы сделаем его дня за 3. Ну сделали конечно )) Но публиковать застеснялись 🙂
Решили всё-таки вложить души и труда в это дело. Скрины пришлось вытаскивать из переписок, потому некоторые картинки будут не в самом лучшем качестве:
Добавили живое звёздное небо, стерео звуки (которые записывали с микрофона прямо под игру), мотивашки, пасхалки, НЛП-шки, квесты, рейтинги, таблицы, отчеты, казначейные и т.п. Короче 4 месяца мы упарывались в то, чтобы никто не:
И как я обещал в прошлом посте, перечислаю все маркетинговые элементы, которые используются в этом приложении, чтобы удерживать аудиторию в абсолютно бесполезном приложении и при этом эта самая аудитория будет расти:
* Люди могут получать 1 ЯНЛ каждый час просто так;
* Игроки могут получать ЯНЛ с вероятностью 100% (-10% каждый раз после получения);
* Люди могут, вкладывая свой труд, поднимать вероятность получения ЯНЛ
* Люди могут стать учеником какого-то опытного ментора и получить за это огромную плюху;
* Люди могут стать менторами и получать за это не менее огромную плюху в виде пачки ЯНЛ;
* Люди могут вложиться в обучение своих учеников и получать «десятину» с них, пополняя свои карманы
* Люди могут выпонять квесты и становиться все большими не лохами!

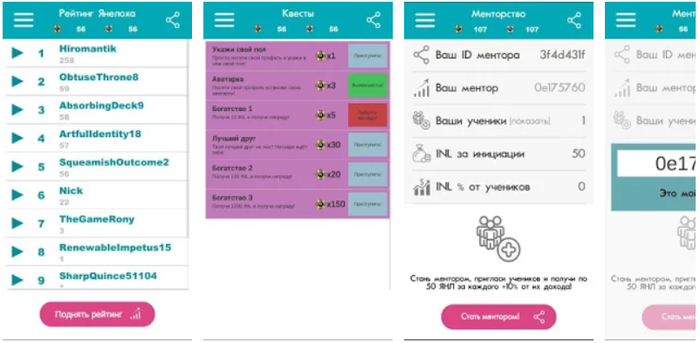

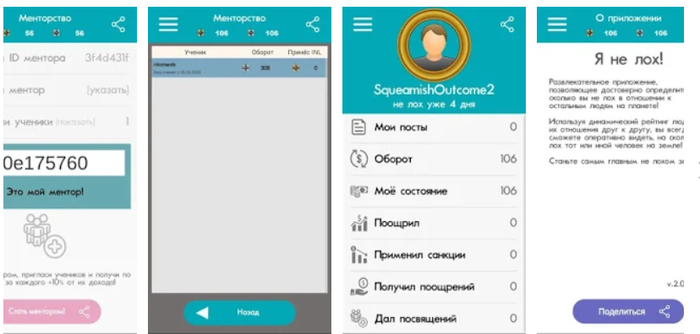

Пара скринов из гугл-плей:
Спасибо, что посмотрели в плохом качестве 🙂
Теперь о маркетинге. В данном контексте это просто бездонное дно. Пример:
Что в ближайшее время мы еще туда добавим:
* Рейтинги в разных языковых группах
* Возможность «применять санкции» к явным лохам
* Возможность поощрять товарищей
* Добывать янелохскую руду
* Чеканить монеты ЯНЛ
Список изменений у меня сейчас составляет несколько сотен пунктов. Самое главное, чтобы это были максимально ненужные людям функции 🙂
Пост с отчетом о продвижении напишу отдельно со всеми графиками, как это было с танчиками.
В общем всех с праздником! Всем позитива! Будьте не лохами!
Танчики. Возрождение!
Ох, ребята! Мы реально 4 суток почти не спали! Ответственность перед новыми 970 подписчиками обязала сделать много работы и быстро! Спасибо всем за участие!
* Полноценная игра Battle City, отвязанная от Google Play.
Поехали! Игра готова:
Особенно приятно было в эти бессонные ночи разработать вот такую галочку:
С ней сами разберётесь :-)))
Ссылки буду стараться выкладывать и на Яндекс.Диск и на гугл-драйв. Позже подумаем про альтернативные АппСторы. но кто их пользует вообще?
Теперь про то, как продвигали игру:
И тут в самом деле нужно согласиться вот с этим комментарием:
В чем сложность? Ну во-первых это конкуренция. Сейчас рынок мобильных игр очень бурно растёт. Топовые компании в раскрутку игр могут выделять до 20 000$ в. ДЕНЬ (привет Викингам и т.п.). Куда уж сюда соваться студенту со своей лучшей игрой?

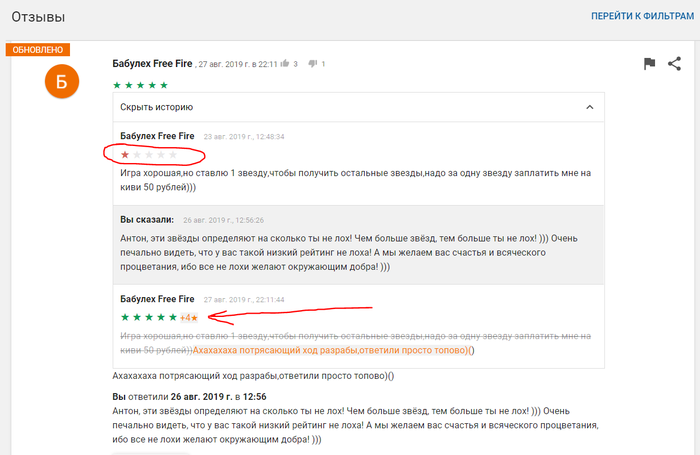

Усложняет всё вот что (достал б/у скрин из второго поста):
Думаете по какой причине все топовые игры спамят игрока десятками запросов на донат?
Думаете по какой причине в топовых приложениях выскакивает реклама с бесстыдной частотой?
Ну а приложения без рекламы и без доната ему продвигать абсолютно не выгодно т.к. хранить и обрабатывать приложения нужно, а профита для них оттуда ноль.
И всё-таки шансы у молодых разработчиков есть. Сейчас я опишу основные моменты продвижения (ASO (Аппликэйшен Стор Оптимизэйшен)):
2) Составление семантического ядра для продвижения вашего приложения. Т.е. если вы продвигаете Battle City, то ваше семантическое ядро будет состоять из слов «танки», «танчики», «battlecity», «денди» и т.п. Слов таких на старте должно быть около 100. Они дальше разделятся на запросы, которые будут высокочастотными, среднечастотными и низкочастотными.
Пример высокочастотного запроса (тот запрос, по которому чаще всего ищут данное приложение): «танчики». И все конкуренты так же продвигаются по этому запросу, потому с него начинать продвижение будет малоэффективно.
3) Собственно формирование текста с описанием вашего приложения. Этот текст должен максимально органично включать в себя все ключевые запросы. Особенно нужно обратить внимание на:
— первые 160 символов основного описания
Семантическое ядро составляется _отдельно_ для каждой языковой группы и под каждую языковую группу пишется отдельный текст.
4) Скриншоты. ОЧЕНЬ важно. Наши первые скрины были вот такими:
Потом мы неделю убивались с дизайнером и получили вот это:
9) Не хотел писать. Но напишу. Мотивированные установки. Это когда вы через специальный сервис платите людям за то, чтобы они установили ваше приложение (и типО оно станет более популярным). Есть такое. Но дело в том, что гуглы/апсторы уже давно научились определять людей, которые качают приложения для мотивированных действий и в 2019 году это очень плохо работает. Мало того, гугл обязательно накажет приложение, если подобное будет замечено.
Пост уже получился достаточно длинным. А каждый пункт требует достаточно плотного описания. И чтобы не быть теоретиком, я думаю, что можно на практике показать, как это работает. Хочу сюда добавить дополнительное объяснение, по какой причине мы танчики делали без рекламы и т.п.: современные методики маркетинга на столько изощренно водят людей за нос, что люди перестают видеть то, что они мало отличаются от армии управляемых зомби. Люди думают, что у них есть право выбора, но на самом деле выбора им не оставляют вообще. Пользователей ставят в условия, когда они перестают быть людьми, превращаясь в «объекты управления».
«Мы не скажем, а покажем» (с)
Чтобы всё это ЯРКО (гиперболезированно) продемонстрировать, мы создадим приложение, которое приносит 0 пользы. Т.е. вообще ничего полезного не делает. Вообще.
Но! Оно будет включать в себя максимум стандартных методик по управлению мнением людей. Пример внедряемых опций:
— создание внутренней иллюзорной игровой ценности
— получения бонуса по таймеру
— использование энергии людей в распространении приложения
— получение бонуса с некоторой вероятностью
— разводка пользователя на совершение полезного для разработчика действия для получения иллюзорных игровых ценностей
— онлайн рейтинг «игроков» по крутости иллюзорных внутриигровых ценностей
— подписка для увеличения шансов получить внутриигровые блага
— понторезки, в виде «каёмочек» на аватарке в профиле пользователя
— ассоциирование эго пользователя с внутриигровыми иллюзорными ценностями
— мотивация к оплате «автоматического сбора» иллюзорных внутриигровых ценностей
— доп. % к бонусам игроку, который привёл другого игрока
— психологический прессинг на тех игроков, которые не выполняют нужные разработчику действия
— конечно же яркие и мотивирующие звуки и визуальные эффекты!

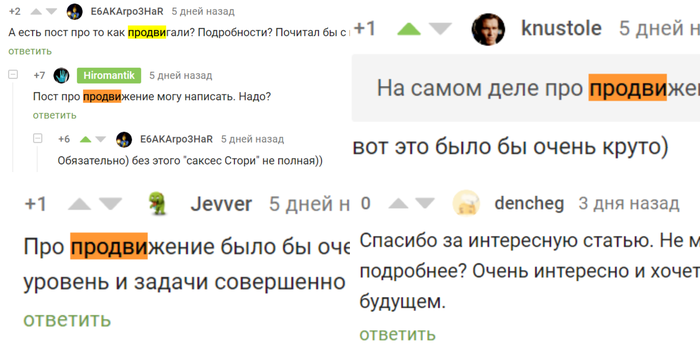

Несколько добрых людей писали вот такие добрые слова:
Радиоуправляемый танк на Arduino Nano
Данная статья предлагает познакомиться с технологией создания радиоуправляемой игрушки, ставшей довольно популярной в последнее время.
Для ее изготовления необходимы следующие комплектующие:
С этой целью демонтируйте крышку.
На следующем этапе требуется закрепление драйвера двигателя. Чтобы обеспечить полное закрытие отсека, нужно откусить коннекторы, осуществить зачистку проводов и их пайку к выходам, находящимся непосредственно на драйвере.
Предваряя установку драйвера, обеспечьте работу поворотной системы, необходимой для функционирования танкового дула. С этой целью произведите демонтаж пластиковой системы и установите внутри нее два сервопривода, один из которых предназначен для осуществления горизонтальных движения, а второй – вертикальных.
Приведите после этого поворотную систему в исходное состояние.
Установите собранную систему на танковом корпусе.
Проделайте в корпусе еще три отверстия, два из которых необходимы для проложения проводов двигателя, а третье, более широкое в диаметре, – для расположенной в управлении драйвера двигателя шины.
Дл последующей установки дула танка на его поворотную систему проделайте два сквозных отверстия в верхней ее части. Учтите необходимость их прохождения сквозь дуло пистолета.
На верхней части готового шасси установите фрагменты линейки – будущие крылья танка.
Установите на них предназначенные для аккумуляторов отсеки.
,Как сделать танк на радиоуправлении
Изготовление танка на радиоуправлении
Этот танк не первая сборка мастера. Отличительной особенностью именно этой модели является пружинная подвеска, оснащение модели двигателем, ремонтнопригодность.
Давайте посмотрим демонстрационный ролик.
Детали корпуса вырезаются на лазерном резаке, а файлы доступны по
Кроме деталей корпуса понадобятся следующие
В этом шаге мастер предоставляет на обозрения свою модель танка, а также указывает
на сайт, на котором можно посмотреть танк в разобранном виде.
Мастер начинает сборку с днища танка. Устанавливает гайки в крепления. Устанавливает крепление по бокам днища. Устанавливает опоры. Устанавливает второй слой.
Начинает сборку корпуса. Собирает радиатор и заднюю часть.
Собирает переднюю часть.
После размещения передней брони корпус закончен. Другие части будут прикручены или наклеены на него без склеивания
Шаг четвертый: крыша и перископ
Эта часть является съемной частью. Это сделано для того, был доступ к внутренней части. Рычаг перископа устанавливается в конце крыши. Перископ размещается на крыше, но не приклеивается к ней.
Шаг пятый: боковая часть
На боковина устанавливаются рычаги подвесок. Она привинчена к двойному дну винтами 15 мм с помощью 4 гаек, которые были закреплены в первом шаге.
Шаг шестой: подвеска
Собирает и устанавливает узлы подвески. Все шаги подробно отражены на фотографиях. На концы пружин наносить немного клея для фиксации. Внутрь пружин устанавливает отрезки зубочисток. Это не даст пружинам выскочить.
Собирает и устанавливает переднее нижнее колесо. Внутри ступицы колеса устанавливается латунная трубка и винт 20 мм. Затем ступица закрывается заглушкой.
Собирает и устанавливает вернее колесо.
Собирает и устанавливает ведущие колеса. Эти колеса будут соединены с двигателями установленными в баке танка.
Устанавливает заглушки на колеса.
Шаг седьмой: гусеничная лента
Собирает гусеничную ленту. Траки скрепляются друг с другом с помощью тонкой проволоки. По бокам проволока фиксируется заглушками.
Шаг восьмой: грязезащита и ящик
Устанавливает щитки. Передняя часть щитков подвижна и ее можно поднять.
Устанавливает ящик. В качестве петель устанавливаются кусочки проволоки.
Шаг девятый: задняя часть
Эта часть находится за башней и она будет закрывать всю электронику.
Собирает верхнюю часть башни и боковые стенки.
Приклеивает крепление пушки.
Устанавливает внутреннее крепление и механизм управления пушкой.
Шаг одиннадцатый: пушка
Собирает пушку.Основой пушки служит металлический стержень. На него нанизываются остальные детали.
Шаг двенадцатый: мелкие детали
Закрепляет мелкие детали танка.
Справа на месте водителя: сиденье, рычаги управления и педали, люк.
Снаружи: крюки, фары, ящики, боеприпасы, трос и т.д.
За башней закрепляет бак под воду, внутри башни рацию.
Шаг тринадцатый: электроника
Устанавливает двигатели. Производит монтаж электронной части согласно схемы.
Для беспроводного управления выбрал контроллер NodeMCU. Управление моделью осуществляется через NodeMCU и приложение Blynk (доступно на Android / iOS). Это приложение предоставляет полностью настраиваемый HUD для управления с любого Arduino или iOS телефона через WiFi.
Затем, если вы никогда ранее не прошивали NodeMCU, вам нужен компьютер для его распознавания. В Arduino IDE есть менеджер плат, на котором установлены правильные драйверы.
Скопируйте следующую строку:
Как сделать танк на радиоуправлении
Всем доброго времени суток, дорогие друзья! В сегодняшней статье мне бы хотелось вам подробно описать, как сделать радиоуправляемый танк из картона. Самоделка отличается от других, своей доступностью, так как в качестве материала будут браться не дорогие и порой подручные материалы и средства. Данная самоделка это хороший способ начать новое хобби «моделизм» так как формы танка очень просты и скорее всего у вас не возникнут проблемы со сборкой корпуса танка, так что не будем тянуть, погнали!
И так, для данной самоделки нам понадобится:
– листы плотного картона.
– бумага.
– два редуктора.
– электроника от старой радиоуправляемой машинки.
– аккумулятор формата 18650.
– наждачная бумага.
– пластиковая трубочка (от леденца).
– деревянные шпажки.
– коврик для ванной (поролоновый с поперечными линиями)
Первым делом на листе простой белой бумаги следует вырезать шаблон боковой части (смотреть фото ниже). Затем после того как вырезали шаблон прикладываем его к листу плотного картона и обводим простым карандашом. Обведя карандашом, вырезаем картонную заготовку при помощи канцелярского ножа. Вырезав при помощи канцелярского ножа, у вас получится более ровно и аккуратнее чем, если бы вы делали то же самое при помощи ножниц.
Затем из листа плотного картона вырежем полосу примерно такую же, как на фото ниже. Вырезанную заготовку приклеиваем к заготовке вырезанной ранее. Клеить картон удобнее всего терма клеем. В итоге у вас должно получиться точно также как на фото.
Снова следует вырезать из картона полосу шириной равной ширине полосы, которую вырезали ранее. Данная полоса будет иметь менее сложную форму предыдущей. Её точно также следует приклеить к заготовке с помощью терма клея, как и предыдущую.
Затем нам следует разобраться с электронными компонентами самоделки. Автор взял уже начинку от танка, но можно использовать и от старой сломанной машинки, самое главное, чтобы у нас было два полноценных канала, то есть должно получиться так, чтобы можно было подключить два электродвигателя, и они не зависимо друг от друга могли вращаться в разные стороны. А если вы возьмёте электронику от машины, то просто будет мене удобное управление танком. Ну а питаться конструкция будет от любимого аккумулятора формата 18650 его даже можно назвать «подручным».
В конструкции в указанном месте проделываем отверстие и вставляем в него электродвигатель с редуктором, а также запихиваем всю электронную часть и фиксируем все это с помощью терма клея. С другой стороны, где также будет электродвигатель, тоже следует проделать отверстие для вала редуктора.
Взяв две одинаковые боковины при помощи шила в указанных местах проделываем отверстия, они нам понадобятся для крепления осей. И приклеиваем одну из них на танк.
После чего нам нужно будет изготовить механизм вращения гусениц. Для этого возьмём небольшой кусочек картона и при помощи циркуля начертим круги в масштабе примерно как на фото (на самом деле масштаб данного круга произволен, он будет влиять на передаточное число, то есть чем больше круг, тем больше скорость и наоборот). В общем, таких «колёс» нам понадобится 4 шт.
Также нам понадобится наждачная бумага, которую нужно приклеить на ободок вырезанных колёс из картона. Просто берём бумагу и вырезаем тонкие полоски толщиной равной толщине колёс и склеиваем их при помощи терма клея.
После чего нам понадобится «ось», на которой будут держаться, и вращаться вокруг своей оси колёса. В качестве оси мы возьмём пластиковую трубочку от леденца на палочке. Устанавливаем колёса похожим образом и фиксируем их к оси при помощи терма клея. А саму ось с колесами крепим к валу редуктора электродвигателя.
В ранее проделанные отверстия вставляем деревянные шпажки и фиксируем их на конструкции при помощи супер клея.
После чего похожим образом как описывалось ранее, изготовим ещё 10 осей с колесами, но меньшего диаметра и без наждачной бумаги, они будут играть роль «доводчика». И устанавливаем их как показано на фото, при этом установив боковую часть танка.
Откусываем кусачками лишнюю длину деревянных шпажек и проклеиваем места, где находятся шпажки супер клеем. И поверх при помощи терма клея приклеим декоративную накладку. Точно такие же действия выполняем и с другой стороны.
Из поролонового коврика для ванной вырежем и покрасим гусеницы для танка. Вымерев нужную длину, отрежем лишние и соединим концы гусениц, и установим их на танк.
Танк готов! И осталось облагородить его внешний вид. Конструкция конечно не идеальна, и её следует доводить до идеала, но в этом и есть смысл моделизма «вечно совершенствовать и совершенствовать свою модель». Да и в качестве материала можно использовать не листы картона, а например листы ABS пластика которые можно уже загрунтовать и качественно покрасить.
Вот подробное видео от автора со сборкой и исправлениями данной самоделки:
Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!
