Как сделать тиски без сварки
Как сделать простенькие тиски из металлолома
Тиски в домашней мастерской никогда не будут лишними. На них можно обрабатывать как металлические, так и деревянные заготовки. Поскольку покупка тисков в магазине связана с существенными затратами, лучше их сделать своими руками из бросовых материалов. Необходимы лишь самые простые инструменты и начальная слесарная подготовка.
Понадобится
Процесс изготовления тисков из бросовых материалов
На ходовой винт накручиваем гайку на десяток витков и привариваем к ходовому винту.
Надеваем на винт шайбу и поджимаем ее второй гайкой так, чтобы шайба свободно вращалась. Вторую гайку также привариваем к винту.
Свободный конец ходового винта вставляем в квадратную трубу меньшего сечения, а ее – в квадратную трубу большего сечения. Привариваем шайбу к торцу внешней квадратной трубы.
Убедившись, что внутренняя труба не приварилась к шайбе, вновь надеваем ее на ходовой винт и внутри внешней трубы упираем в шайбу. Накручиваем на ходовой винт еще одну гайку до упора в торец внутренней квадратной трубы и в таком положении привариваем ее к трубе.
От стальной полосы отрезаем два одинаковых по длине отрезка, подкладываем их под наружную квадратную трубу снизу и поперек ближе к концам, и надежно со всех сторон провариваем.
От профильной квадратной трубы отрезаем два равных по длине отрезка. Один из них устанавливаем сверху и поперек на конец внутренней квадратной трубы и привариваем со всех сторон.
Вкручиваем ходовой винт до конца и на внешнюю квадратную трубу укладываем второй отрезок, плотно прижимая его к раннее приваренному, и выравнивая в поперечном направлении, также привариваем его со всех сторон.
Отмечаем на стальной полосе два одинаковых фрагмента, которые по длине совпадают с поперечно приваренными элементами. На отмеченных участках стальной полосы болгаркой наносим крестообразную насечку и после разрезаем на две половины.
Складываем их насечками внутрь, выравниваем по торцам и высоте, устанавливаем между поперечно расположенными отрезками квадратных труб, чтобы они немного возвышались над ними, сжимаем с помощью ходового винта и привариваем каждую к прилегающему элементу.
С помощью болгарки удаляем наплывы и брызги металла от сварки, сглаживаем швы и острые углы.
В опорных пластинах сверлим отверстия.
Насечку губок и внутреннюю квадратную трубу прикрываем строительным скотчем и окрашиваем тиски аэрозольной краской.
После высыхания краски часть внутренней трубы в пределах ее перемещения смазываем консистентной смазкой, а резьбу ходового винта – жидким маслом. Перемещаем винт от одного конца до другого несколько раз, чтобы разогнать смазку по всей длине деталей, подлежащих смазке.
Крепим тиски к надежному основанию с помощью шурупов и шайб.
Наша самоделка вполне готова к работе по назначению.
Подходят данные тиски не только для металлических заготовок, но и для деревянных.
Смотрите видео
Мощные тиски без использования сварки своими руками
Как говориться в мастерской лишних тисков никогда не бывает, а если их нет совсем то это совсем плохо. Можно их купить, а можно при желании сделать довольно мощные тиски самому своими же руками, причём Вам даже не понадобится сварка, всё крепко держится на винтовых соединениях. Посмотрите какой красавец получается, причём у него довольно большой вылет передней подвижной губки, можно зажимать довольно массивные предметы и тиски удерживают их очень крепко.
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
Используемые материалы:
Как сделать мощные тиски из металла, пошаговая инструкция:
Для начала будем делать основание тисков из металлического листа толщиной 12 мм. Для этого нужно вырезать с помощью УШМ форму которую Вы видите на фото, размерами 129х17,8 мм. Для создания формы сначала циркулем чертим круг радиусом 64,5 мм, а затем прямоугольник.
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
Для подвижной части я использовал два куска уголка, один будет вставляться в другой, надо у внутреннего сточить под углом сторону так как внутренний угол второго куска не ровный, а закруглённый.
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
Далее нам нужно скрутить этих два уголка вместе, для этого сверлим в них 4 отверстия зигзагом, у верхнего уголка зенкуем отверстия, у нижнего в отверстиях нарезаем резьбу и вкручиваем 4 винта 1/4 дюйма с потайной головкой (их длина 25 мм), переворачиваем конструкцию и срезаем лишние части винтов.
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
Теперь сравниваем все грани, чтобы все стороны были вровень друг-другу и получился равносторонний квадрат.
Мощные тиски без использования сварки своими руками
На одной из сторон профиля вставляем из куска металлического листа 12 мм заглушку и привинчиваем винтами, перед этим просверлив в нём и профиле отверстия.
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
В заглушке сверлим отверстие (по центру всей стороны) под основной винт и нарезаем в нём резьбу под этот болт.
Мощные тиски без использования сварки своими руками
Нужно сделать гайку размерами 30х30х20 мм и отверстием с резьбой под основной винт. Устанавливаем её на основание задней гранью от центра круга, очерчиваем его низ на основании.
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
Затем размечаем крепёжные отверстия. Сверлим как в основании так и в гайке, в низу основания зенкуем отверстия, в гайке нарезаем резьбу и привинчиваем её винтами к основанию.
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
Теперь вырежьте из 12 мм металлической пластины 2 куска как на фото. Их размеры 8,5х7 см. Прикрепите их к основанию с помощью винтов 1/4 дюйма с потайной головкой (6 штук).
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
И сверху прикрутите ещё один кусок пластины (мини наковальня тисков) – 7,5х3 см, а также кусок размерами 4,5х4,7 см и прикрутите их к станине такими же винтами (6 штук).
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
Вырежьте из 10-мм пластины 2 куска корпуса подвижной части тисков размерами 5х8 см и прикрутите их к движущей внутренней части 6-тью винтами 1/4 дюйма с потайной головкой. Также сделайте стенку для этой подвижной части, размеры этой стенки 4,5х4,7 см и привинтите 4-мя винтами к двум боковым стенкам.
Мощные тиски без использования сварки своими руками
Размечаем места для губок и вырезаем.
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
В губках нужно разметить места под крепёжные винты и просверлить.
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
На губках делаем косые насечки с помощи болгарки, сначала в одну сторону, а затем в другую.
Мощные тиски без использования сварки своими руками
По сторонам основания делаем по отверстию, чтобы эти самодельные тиски можно было крепить к верстаку.
Мощные тиски без использования сварки своими руками
В основном винте в накрученной на него широкой гайке делаем отверстие, а также ещё одно чуть ниже, под штифт который будет удерживать пружину.
Мощные тиски без использования сварки своими руками
Ручку тисков я сделал из шпильки длиной 18 см и диаметром 8 мм, по бокам на неё накручены две контргайки.
Собираем внутреннюю часть, для этого вставляем основной винт в подвижную часть, на винт надеваем пару шайб, затем пружину, затем ещё 3 шайбы и вбиваем штифт в отверстие основного винта, стянув немного пружину.
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
Смазываем винт в местах соединения маслом.
Мощные тиски без использования сварки своими руками
Прикручиваем остальные оставшиеся части и тиски сделанные своими руками готовы!
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
Мощные тиски без использования сварки своими руками
Как видим тиски крепко удерживают любые предметы, я не смог их сместить настолько крепко их сжимают губки тисков. Кроме того я с лёгкостью сплюснул в губках тисков квадратную трубу. Смотрите также другие самоделки на нашем сайте.
Мощные тисы своими руками без использования сварки
Если вы решились изготовить мощные слесарные тисы самостоятельно то, скорее всего, вы будете использовать сварочный аппарат.
Однако в данном обзоре мы расскажем и покажем, как собрать мощные тисы без выполнения сварочных работ, только лишь на болтовом соединении.
Основные материалы, которые понадобятся для изготовления слесарных тисов своими руками:
Из инструмента нам потребуются: отрезной инструмент (болгарка), сверлильный станок, метчик для нарезания резьбы и другой слесарный инструмент, который можно найти практически в каждой мастерской.
Если вас интересуют другие варианты самодельных тисов, то рекомендуем прочитать обзор: настольные быстрозажимные тиски из профильной трубы.
Основные этапы работ
Первым делом изготовим направляющую. Для этого сложим два уголка и отрежем одинаковую длину. В обоих уголках сверлим сквозные отверстия и нарезаем в них резьбу.
С внутренней стороны уголков необходимо сделать фаску для скрытия потайной головки. Впоследствии необходимо будет сделать так на каждом отверстии.
Теперь изготовим переднюю стенку. Вырезаем необходимый кусочек стали и закрепляем на болтовом соединении с одной из сторон призмы. Сверлим по центру отверстие для ходового винта.
На следующем этапе вырезаем плиту основания. Примеряем сверху призму и обозначаем её края. По центру необходимо установить гайку ходового винта.
Вырезаем необходимый размер пластины и нарезаем резьбу для ходового винта. Сверлим в нижней части плиты основания два отверстия для крепления гайки ходового винта. Крепим всё на болтовое соединение.
Затем сделаем неподвижную губку. Вырезаем боковые стенки и прикручиваем их к плите основания. Также вырезаем подвижную губку и крепим её на болтовое соединение к бокам призмы.
Прижимные пластины вырезаем из толстого куска квадратной арматуры и делаем насечки. Сверлим пару отверстий и прицепляем их к губкам. Устанавливаем ходовой винт и фиксируем его пружиной изнутри призмы.
Устанавливаем ручку для вращения и закрепляем тисы на верстаке. Более подробное изготовление данных тисов, можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Mistry MakeTool.
Простые тиски для металлических труб (без сварки)
Рассказываем, как изготовить своими руками простые слесарные тиски для фиксации круглых металлических труб.
Все элементы конструкции скреплены между собой при помощи болтового соединения. То есть эти тиски можно сделать без сварки.
Идея данной самоделки принадлежит автору YouTube канала Diamleon Diy Builds.

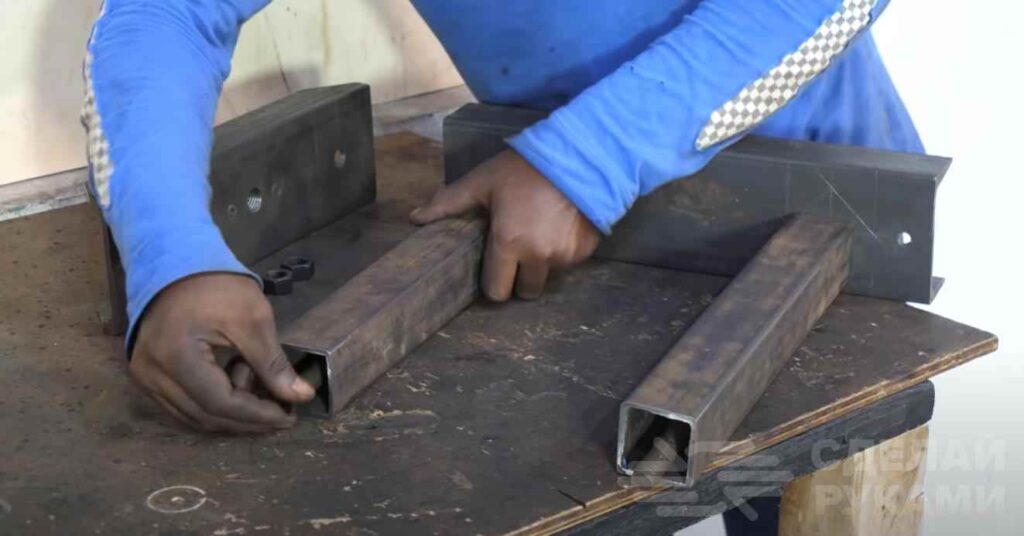

Первым делом отрезаем от швеллера две заготовки — основание и верхнюю площадку.
Верхняя площадка
По центру верхней части конструкции сверлим два отверстия и нарезаем в них резьбу. С внутренней стороны прикручиваем пластину металла.
Основные этапы работ
В станине тисков сверлим два отверстия, и устанавливаем две резьбовых шпильки. Надеваем на них квадратные профильные трубы.
Сверху устанавливаем верхнюю площадку. Фиксируем ее при помощи гаек.

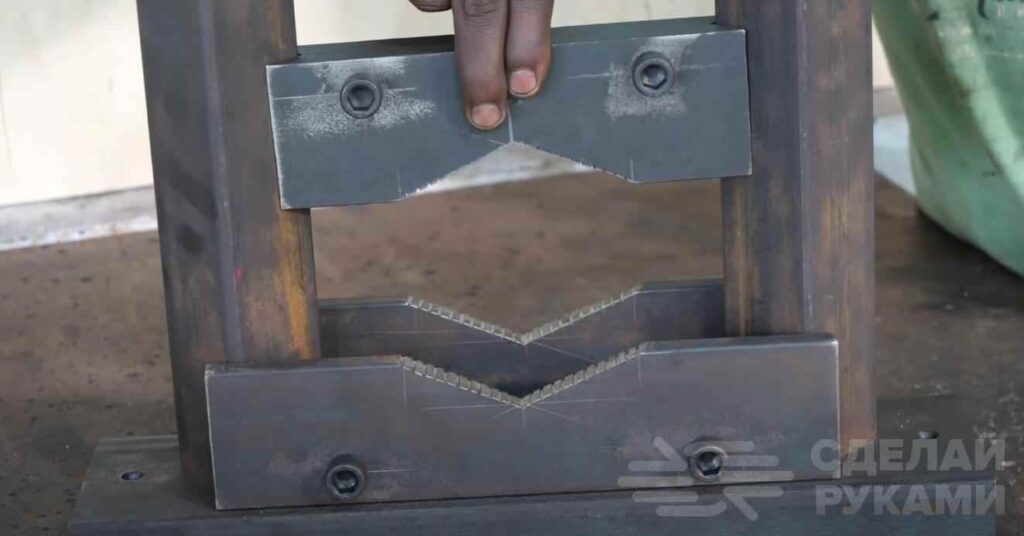

Из толстого листового металла изготавливаем две опорных губки. Крепим их к нижней части тисков.
Далее необходимо сделать подвижную прижимную губку. Устанавливаем ее между направляющих стоек.

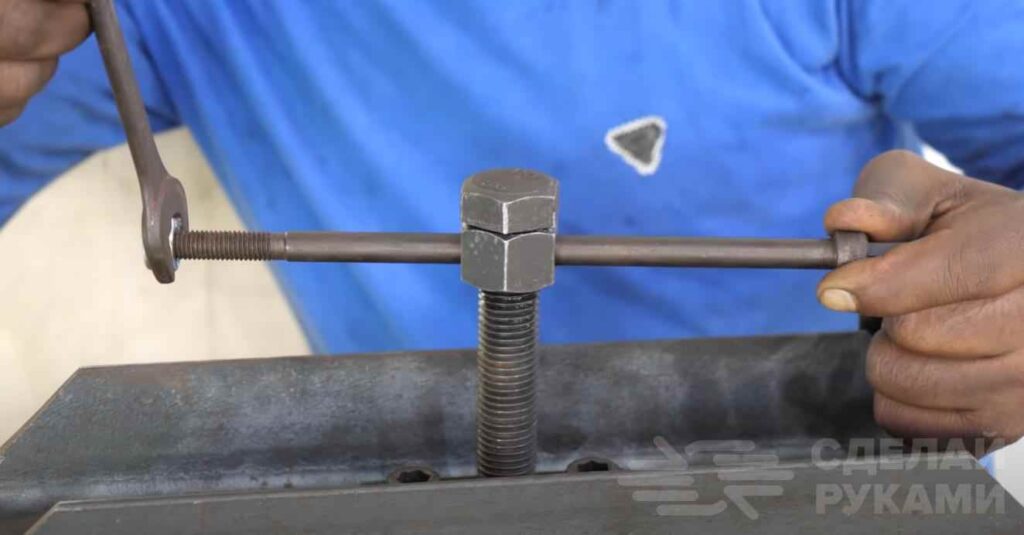

В завершении останется только установить ходовой винт и сделать вороток из длинного болта, чтобы удобно было вращать его.
Вороток
Подробнее о том, как сделать простые слесарные тиски для металлических труб, можно посмотреть в авторском видеоролике.
Изготовление самодельных тисков или как сделать зажимной инструмент в домашних условиях
Одни из главных инструментов в гараже — это тиски. Они представляют собой зажимное устройство, которым фиксируются различные детали и заготовки с целью дальнейшей их обработки. Практически у каждого мастера имеется такой инструмент, но если нет, то не стоит торопиться покупать его. Сделать самодельные тиски своими руками под силу любому домашнему мастеру. С чего начинать, и из чего можно изготовить зажимной инструмент, подробно описано в материале.
Конструкция инструмента и основные его узлы
Перед тем, как приступить к изготовлению тисков, необходимо познакомиться поближе с устройством этого инструмента. Состоят тиски из следующих элементов:
Конструкция тисков в разрезе показана на фото ниже.
С разновидностями и принципом работы тисков можно ознакомиться в этом материале. На фото показана конструкция тисков заводского изготовления. При наличии подручных средств, тиски можно сделать своими руками в домашних условиях. Причем для их изготовления существует множество вариантов, с которыми ознакомимся более детально.
Далее рассмотрим разные варианты изготовления самодельных тисков из подручных средств. Каждый мастер может принять во внимание особенности изготовления соответствующих вариантов, и на основании инструкции, сделать собственный инструмент.
Инструкция по изготовлению слесарных тисков из профильных труб
Если в распоряжении имеются профильные трубы, то из них можно сделать хорошие самодельные тиски для фиксации различных деталей и заготовок. Для изготовления устройства из профильных труб понадобятся:
При проведении работ понадобятся такие инструменты, как сварочный аппарат, УШМ или болгарка, а также сверлильный станок или дрель. Процесс изготовления самодельных тисков из профильных труб имеет следующий вид:
На этом этапе процесс изготовления самодельных тисков своими руками завершен, и остается только показать свое творение друзьям и близким. По аналогичной схеме можно сделать тиски любого размера — маленькие, большие или средние. Для этого применяются соответствующего размера профильные трубы. Купить профильные трубы, и сделать инструмент самостоятельно — это намного дешевле, нежели покупать заводские тиски.
Как сделать столярные тиски самостоятельно
Для работы с металлическими деталями и заготовками используются слесарные тиски. Если же возникает потребность в обработке деревянных заготовок, то для таких целей слесарные тиски подходят меньше всего, так как они имеют некоторые недостатки. Фиксируемые детали могут деформироваться, поэтому для работы с деревообрабатывающими материалами рекомендуется пользоваться слесарными тисками. Покупать их специально для работы с деревом совсем не обязательно. Для таких случаев можно сделать столярные тиски своими руками. Инструкцию по изготовлению рассмотрим подробно.
Столярные тиски делаются из дерева, что является преимуществом при их изготовлении. При работе с деревом исключается необходимость применения сварочного аппарата. Для сверления отверстий используется дрель, а для отрезания деталей будущего инструмента, применяется ручная ножовка, лобзик или болгарка с диском по дереву.
Чтобы направляющие свободно перемещались в неподвижной губке, следует изготовить стальные втулки, и установить их внутрь отверстий. Неподвижная губка фиксируется к поверхности стола посредством саморезов. Причем к этому делу нужно отнестись ответственно. Предварительно следует просверлить отверстия, а также сделать пазы для шляпок саморезов. Ведь поверхность доски является рабочей частью столярных тисков, поэтому любые выступы на ней и прочие дефекты негативно отразятся на качестве обрабатываемых заготовок.
Вот таким вот несложным способом можно изготовить в домашних условиях столярные тиски. Причем для их изготовления не понадобится покупать материалы, так как все самое необходимое наверняка имеется в распоряжении у каждого домашнего мастера.
Инструкция по изготовлению тисков для сверлильного станка с фото и описанием
Для работы на сверлильном станке практически невозможно обойтись без одной важной детали — специальных зажимных тисков. Особенно это актуально, когда применяется самодельный сверлильный станок из дрели. Для сверлильного станка применяются тиски, имеющие конструкцию, отличающуюся от слесарных и столярных инструментов.
Для сверлильного станка совсем не обязательно покупать тиски заводского изготовления, так как их можно сделать самостоятельно своими руками. Для этого понадобится сварочный аппарат, дрель или сверлильный станок, болгарка, а также металлические заготовки, из которого будут создаваться сверлильные тиски. Как их сделать, рассмотрим подробно.
На завершающем этапе изготавливается рукоятка из анкера. Для этого делается паз в конструкции винта, и сверлится отверстие. На фото выше показано, как сделать рукоятку для сверлильных тисков своими руками. Подробное описание процесса изготовления тисков для сверлильного станка представлено в видео материале.
Как сделать тиски из швеллера
Швеллер — это самый распространенный вид металлического изделия, который отлично подходит для изготовления тисков. Рассмотрим подробно, как можно сделать самостоятельно тиски, используя для этого швеллер.
Инструкция по изготовлению тисков из швеллера выглядит следующим образом:
На видео ниже детально показан процесс, как изготавливаются тиски из швеллера. При этом важно учитывать, что вовсе не обязательно все детали подвергать обработке. Винт можно сделать из шпильки диаметром 16 мм или же выточить на токарном станке. При этом учитывайте, что также понадобится изготовить гайку с соответствующей резьбой.
Чтобы самодельные зажимные устройства прослужили долгое время, их необходимо покрасить. Для закрепления полученного изделия, требуется в нижней части к швеллеру приварить пластину, в которой проделать предварительно отверстия. Теперь самодельный инструмент готов к эксплуатации для зажима различных заготовок.
Делаем простые тиски своими руками из уголков
Что может быть проще, чем процедура изготовления тисков из уголков. Если у вас в гараже залежались металлические уголки, то пора применить их для изготовления очень полезной самоделки. Из уголков можно сделать тиски, причем данная процедура достаточно проста, и не потребует много времени и усилий.
Для изготовления такого инструмента потребуются уголки, а также шпилька с гайками. Все работы будут выполняться с использованием сварочного аппарата, болгарки и дрели. Принцип изготовления достаточно простой, и каждый домашний мастер сможет реализовать задумку по своему усмотрению. Используя чертеж за эталон, не составит большого труда на его основании изготовить ручные тиски для своего гаража.
Ниже представлено видео готовых тисков, сделанных из уголков.
Как сделать тиски из домкрата — простая инструкция
Если в арсенале среди старых инструментов завалялся старый ромбовидный домкрат, то не спешите его утилизировать. Этот инструмент может сослужить основой для изготовления тисков. Даже если домкрата нет, но вы затеяли самостоятельное изготовление тисков, то подъемник можно найти по объявлениям или на металлоломе.
Достоинство самодельных тисков из домкрата в том, что человеку не требуется прилагать больших усилий, чтобы зажать заготовку. Для изготовления зажимных тисков из ромбовидного домкрата выполняются следующие манипуляции:
Как видно, для изготовления самодельных тисков требует совсем не много времени, сил и материалов. В итоге получаем надежный инструмент, на который не понадобится тратить деньги для его приобретения. Ниже представлен видео ролик о том, как изготовить тиски из домкрата.
Как сделать маленькие тиски из досок
Для работы с мелкими деталями понадобятся маленькие тиски. Их можно не только сделать, но еще и приобрести в магазине. В отличие от больших инструментов, маленькие стоят не дорого, поэтому вовсе не обязательно заморачиваться с их изготовлением. Но если все-таки есть желание сделать маленькие тиски самостоятельно, то в материале вы лишь найдете подробную инструкцию с описанием данного процесса.
Для реализации своей задумки понадобятся лишь деревянные планки. Размеры планок повлияют на будущие габариты инструмента. Начинаем делать маленькие тиски из деревянных планок:
Какие тиски, и из каких подручных средств сделать — это личное дело каждого. Данная статья поможет всем, кто не хочет покупать специальный инструмент за большие деньги, и сможет изготовить альтернативный вариант, сэкономив при этом существенную часть средств. Есть мастера, которые вовсе не привыкли покупать инструменты, и доверяют только своим руками, поэтому опираясь на вышеописанные примеры с подробной инструкцией по изготовлению тисков, можно приступать к работе незамедлительно.
Быстрозажимные тиски — принцип работы и особенности изготовления своими руками
Тисками осуществляется зажатие заготовки с целью последующей ее обработки. Этот инструмент является практически незаменимым помощником, у которого имеется недостаток. Проявляется недостаток в том, что для фиксации заготовок разных размеров необходимо долго вращать рукоятку в одну и другую сторону. Когда не часто пользуешься инструментом, то этот недостаток практически не замечается. Если тисками приходится пользоваться часто, то фиксация заготовок разного размера занимает много времени.
Именно для того, чтобы устранить вышеописанный недостаток тисков, производители выпускают специальный вид устройств, которые называются быстрозажимные. Отличаются они от обычных устройств тем, что лишены недостатка в виде необходимости продолжительного вращения рукоятки винта. Такой вид инструмента оценивают по достоинству мастера, которые часто пользуются им.
Наиболее распространенная разновидность быстрозажимных тисков — эксцентриковые, но есть и винтовые модели. Чтобы стать обладателем быстрозажимных тисков, вовсе не нужно их покупать. Быстрозажимные тиски можно изготовить самостоятельно, и как это сделать, рассмотрим на примере эксцентриковых устройств.
Принцип работы быстрозажимного механизма заключается в том, что цилиндрическая болванка при перемещении в одну сторону упирается в боковую поверхность уголка (подвижную губку). При этом происходит затягивание гайки в нижней части швеллера, за счет чего обеспечивается неподвижность механизма. Чтобы увеличить расстояние между губками для фиксации большого размера заготовок, необходимо перевести болванку в исходное положение, ослабив тем самым подвижную губку, и вручную передвинуть ее на необходимую величину. Фиксация или зажим заготовок подвижной губкой осуществляется всего в половину оборота рукоятки. Ниже представлен видео материал, в котором найдете детальное описание данного процесса.
Чтобы продумать каждый последующий шаг, рекомендуется при изготовлении тисков своими руками сделать чертежи. Для начала понадобится определиться с размерами будущего инструмента, и только после этого приступать к делу. Теперь вы знаете, как сделать тиски в домашних условиях из подручных средств, поэтому можно прибегнуть к их изготовлению.
