Пулеулавливатель для чего нужен
пулеулавливатель
3.20 пулеулавливатель: Элемент броневой защиты тира, являющийся комбинированным защитным средством, предназначенный для поглощения кинетической энергии метаемых элементов при стрельбе, снижения вероятности рикошета метаемых элементов и/или их фрагментов в сторону линии огня.
3.19, 3.20 (Измененная редакция, title=»Изменение № 1, ИУС 11-2008″)
Смотреть что такое «пулеулавливатель» в других словарях:
пулеулавливатель — сущ., кол во синонимов: 1 • пулеуловитель (1) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов
пулеуловитель — пулеулавливатель Словарь русских синонимов. пулеуловитель сущ., кол во синонимов: 1 • пулеулавливатель (1) Словарь синонимов ASIS … Словарь синонимов
ГОСТ Р 52212-2004: Тиры стрелковые закрытые. Защита броневая и техническая укрепленность. Общие технические требования — Терминология ГОСТ Р 52212 2004: Тиры стрелковые закрытые. Защита броневая и техническая укрепленность. Общие технические требования оригинал документа: 3.2 безопасность: Согласно Закону Российской Федерации «О техническом регулировании».… … Словарь-справочник терминов нормативно-технической документации
живучесть — 3.31 живучесть: Способность броневых преград данного класса защиты выдерживать заданную пулевую нагрузку при сохранении их эксплуатационных характеристик. 3.26 3.31 (Введены дополнительно, title= Изменение № 1, ИУС 11 2008 ) Источник … Словарь-справочник терминов нормативно-технической документации
1: — Терминология 1: : dw Номер дня недели. «1» соответствует понедельнику Определения термина из разных документов: dw DUT Разность между московским и всемирным координированным временем, выраженная целым количеством часов Определения термина из… … Словарь-справочник терминов нормативно-технической документации
Разделы сайта
Петренко Евгений Сергеевич
Схемные решения пулеулавливателей определяются требованиями выполнения работ в условиях помещений при достаточно высоких уровнях производительности и ресурса работы тормозящей среды. В качестве тормозящей среды используются различные жидкости, сыпучие, пористые и волокнистые материалы.
Слабая сжимаемость этих жидкостей, и прежде всего воды, и высокий уровень давления, возникающего на границе проникающей пули и жидкости, обуславливает развитие процесса гидроудара, способного разрушить емкость пулеулавливателя даже без прямого контакта пули со стенками емкости.
Таким образом, пулеулавливатели, использующие жидкости в качестве тормозящей среды, обладают целым рядом недостатков, ограничивающих область их использования.
Дальнейшее развитие пулеулавливателей связано с использованием волокнистых материалов, имеющих температуру плавления не менее 500 ° С. В оптимальном варианте используется тормозящая среда из баллистически стойких материалов с температурой плавления
600 ° С, к числу которых относятся сверхвысокомодульное волокно (СВМ) и кевлар. Причем СВМ превосходит по этому показателю кевлар.
| где | l | — | погонная масса нити; |
| Vi(t) | — | текущее значение скорости i-го участка нити; | |
| Li | — | длина i-го участка нити; | |
 | — | ускорение i-го участка нити; | |
| Cxб | — | аэродинамический коэффициент сопротивления боковой поверхности нитей в воздухе; | |
| r в | — | плотность воздуха; | |
| Fбi | — | площадь боковой поверхности i-го участка нити. |
Этот эффект обусловлен прежде всего отсутствием «жесткой» сцепки участков нитей между собой в отличие от варианта с одной непрерывной нитью. Взаимодействие отдельных нитей между собой при торможении пули осуществляется преимущественно за счет сил трения. Характер такого взаимодействия в зависимости (1) для расчета тормозящей силы Т учитывается с помощью коэффициента взаимодействия kв, значение которого лежит в пределах от 0 до 1:
где l i — погонная масса i-ой нити (в общем случае используются отрезки различных нитей).
При kв = 1 тормозящий состав выполнен из одной непрерывной нити, когда вовлечение в движение одного из участков нити вызывает безусловное вовлечение в движение соседних участков нити, в том числе и вне пределов проекции пули. При полном отсутствии взаимодействия отдельных нитей между собой, когда в пределе коэффициент трения стремится к 0, kв = 0. В реальных условиях 0 kв 1. Конкретное значение коэффициента kв определяется локальной плотностью тормозящей среды r о, процентным соотношением содержания в ней отдельных нитей различной длины, их погонной массой, эластичностью и коэффициентом трения. Таким образом, в результате механической и термохимической обработки волокнистой тормозящей среды обеспечиваются условия для управления тормозящим усилием Т и, соответственно, для снижения уровня динамической нагрузки на пули при их торможении.

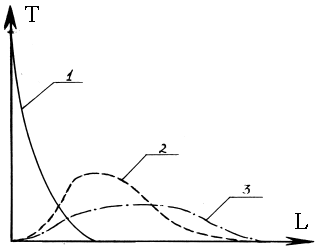

Качественная картина изменения тормозящего усилия Т для различных типов пулеулавливателей представлена на рис.1.
Рис. 1.
Следует отметить, что площадь под кривыми (1 – 3) для аналогичных пуль совпадает, что обусловлено эквивалентными энергетическими параметрами работы торможения.
Бюджетный пулеулавливатель
Доброго времени суток достопочтенные участники сайта Айр-ган!
Не злости и чего подобного ради, а тольки с целью повеселить вас, решил рассказать о своем новом творении…
Творение безобидное, практичное и родившееся в угаре лени и не желании творить какой либо шедевр, при котором необходимо затрачивать умственную, физическую и самое главное финансовую (. ) энергию.
Так вот до сего дня использовал я в своих тренировках самопальные пулеулавливатели, собранные на скорую руку из первых попавшихся картонных коробок, из-за недостатка свободного времени:
Наполнение данных коробок состояло из пенопласта (от аппаратуры, которая шла в комплекте с этими коробками, а именно плоский ЖК-монитор для компа и электрическая 2-х конфорочная плитка, верхняя) и упаковочной пленки с «шишечками» которые все так любят «хлопать»…
Как показало дальнейшее использование шарики айрсофтовского калибра 6,0мм не то, что в «мясо» раскрошили все внутри, но и заразы начали вылетать обратно с кусками того же пенопласта и картона…
Молодец брат пылесос, помогал бороться с их все большим и большим размножением и плодородием…
И вот меня это задол… надоело мне это все! Пылесосить, потом пылесос вытряхивать, за шариками по всей комнате с пылесосом бегать… а учитывая их высочайшую способность закатываться от справедливого возмездия во все потаённые места. короче что-то нужно было срочно придумывать инновационного и более технологического порядка! Но…
Лень-матушка! Великий и могучий сопутник русского человека! Как гласит известная поговорка: «Если русский человек решил ни чего не делать, то ни что его не остановит!»…
Вот выдался свободный денек от работы и от гостей разного рода… с сигареткой в зубах, с чашкой кофе в руках и поглядывая на глок с восстановленной беретушкой М-92… понимая, что тренироваться нужно во первых, во вторых просто хочется и можется пострелять в полное свое удовольствие, в третьих…
Но мозг с разумом в борьбе с ленью явно проигрывали! Это же нужно мишеньки опять на изоленту клеить, потом за треклятыми шариками с другом пылесосом в руках по всем закоулкам носиться, потом пылесос вытряхать, мусор выносить…. Хлопотно!
Нужно, что то делать с этими доморощенными пулеулавливателями.
… на раздумья ушла добрая половина дня с утра, литр воды для кофе, пачка сигарет…
Собрал волю в кулак, достал коробки, приготовил пылесос и начал их вытряхать! Вот что оказалось:
Вырезав ножницами «хлопья» в виде более менее приемлемого квадрата:
Положил всю ту же пленку свернутую в шесть слоев:
Сверху положил вовремя попавшееся старинное покрывало (вспомнил! Я ж его в парк для загорания таскал. ):
И закрепил на два самореза с помощью опять же чисто случайно попавшихся дощечек (давно под шкафчиком валявшиеся и обнаруженные при очередном гонении вырвавшихся из пулеулавливателя на свободу шариков):
Согласен, что все получилось «корявенько», но я преследовал лишь четыре цели:
Вырезал из подходящего куска картона съёмную фальшпанельку и повесил ее на крючки от (до сих пор не знаю от куда они у меня взялись?!) занавесок…
И вот, что получилось в результате получасовой кропотливой работы:
Как видите пулеулавливатель устроен в шкапчик для одежды с целью того, что «пострелял, шмотки повесил и гости фиг догадаются что да где!»… просто, эстетично и главное практично.
Лень-матушка не позволила сконструировать приделать систему сбора шариков в какую либо подходящую емкость… потом как нить…
Перейдем к тестовым испытаниям «творения»:
В результате «изнутри»:
Если приглядеться, то можно разглядеть, что калибр 4.5мм (Кольт 1911 и ГБТ-92ФС Авто) слегка, но все же пробили ткань! Калибр 6,0мм (Глок-17 и Беретта М92 от ВЕ) не нанесли вообще ни какого урона! При этом все шарики оказались на дне коробки!
ПУЛЕ-УЛАВЛИВАТЕЛИ
— производство, поставка и обслуживание
по всей России!
производство, поставка и обслуживание
по всей России!
Заявка на просчет предварительного коммерческого предложения
Ваши данные придут главному инженеру для подготовки коммерческого предложения.
Обычно расчёт занимает
около 20 минут!
Если каких-то данных вы не знаете, не страшно, инженер свяжется, проконсультирует и вы совместно сформируете параметры для предварительного просчета.
Регламентирующим документом для производства пулеулавливателей является ГОСТ Р 52212-2004 и внесенные Изменения №2, вступившие в силу с 1 августа 2017 г.
Один из пунктов Изменений (п.6.3.) запрещающий использование засыпных пулеулавливателей, вызвал волну обсуждений в интернет-сети из-за массового закрытия тиров после инспекции Росгвардии.
Следует отметить, что установленные пулеулавливатели и оснащенные тиры с ООО СК «ТеКС» успешно прошли проверки Росгвардии и клиенты сохранили свой бизнес.
По ГОСТу Р 52212-2004 броневая защита пулеулавливателя (пулеуловителя) подразделяется на классы.
Обратите внимание, что для определения касса пулестойкости с 1 августа 2017г. нужно использовать
обновленную классификацию
ТАБЛИЦА
классификации пулестойкости
Редакция 2017 года
Кликните на картинку, чтобы скачать таблицу
Кликните на картинку, чтобы скачать таблицу
Согласно обновленной классификации пулестойкости
ООО СК «ТеКС» производит ТРИ ТИПА фронтальных пулеулавливателей:
Конструкция
пулеулавливателя
Формирование цены
пулеулавливателя
Сертификация
и гарантии
Броневая
защита тиров
Пулеулавливатель представляет собой металлическую сварную конструкцию, которая полностью защищает фронтальную стену. Он состоит из задней стенки и стоевых, на которые привариваются ламели. Ламели – это наклонные листы, принимающие на себя основную огневую нагрузку.
В случае соблюдения требований по эксплуатации замена ламелей не потребуется в течение трехлетнего гарантийного срока и даже больше. Если такая необходимость выявлена при ежегодном осмотре, то возможна замена поврежденной ламели.
Перед пулеулавливателем устанавливается антирикошетный экран, состоящий из фанеры и износостойкой резины. Экран смонтирован так, чтобы в процессе эксплуатации была возможность демонтировать отдельные части, подлежащие замене.
Возможность частичной замены ламелей и расходных материалов антирикошетного экрана снижает затраты при эксплуатации.
Сварная конструкция фронтального пулеулавливателя заметно выигрывает перед сборными конструкциями.
Так как любые соединительные узлы – это дополнительный риск рикошета и снижение безопасности для стрелка. При том, что обслуживание данных конструкций идентичное по затратам
Пулеулавливатель для пневматики своими руками: изготовление пуль и мишени
Пулеулавливатель
Из металла
Общая характеристика пулеулавливателя:
Подготовительные работы
Среди предоставляемых металлических труб на рынке нужно выбрать элемент с диаметром 3,5 мм. Следует взять предлагаемое изделие целиком или попросить продавца отрезать от конструкции ровно 133 мм в длину.
Для формирования квадратных деталей по бокам пулеулавливателя понадобятся небольшие листы металла 140х140 мм. Один должен иметь толщину 2,3 мм, а второй 4,2 мм.
Порядок самостоятельной резки стали:
Порядок создания своими руками
Пулеулавливатель должен выдерживать мощность выстрела, составляющую не менее 4 мм, оптимально 4,2 мм, как указано выше. Если задняя стенка в толщину будет составлять 2,5 мм, то даже при мощности около 15-20 Дж через 50 выстрелов она выгибается назад, сильно растягиваясь. Когда конструкция находится в таком состоянии, ее легко может пробить каждая последующая пуля.
На сегодняшний день знаменита винтовка Выхлоп.
Видео как сделать пневмат в домашних условиях смотрите тут.
Преимущества
Особенно важно поддержание экологии при стрельбе на собственном огороде. Если на каком-либо участке скопится слишком много пуль из свинца, садить в этой местности растения будет опасно для здоровья.
Из картона
Эта конструкция очень проста в изготовлении. Для нее не понадобится никаких дорогих материалов. Чтобы узнать, как сделать пулеулавливатель для пневматики своими руками, нужно оценить вещи, предназначенные для утилизации.
Материалом для изготовления данного устройства может послужить обычный картон. Потребуются довольно толстые коробки.
Их можно получить, приобретая продукцию сразу большой партией, то есть без необходимости распаковки заводской тары для вынимания изделий.
Материалы для изготовления
Правила оказания первой помощи при ранениях смотрите здесь.
Порядок выполнения
Технику стрельбы из пневматического пистолета смотрите далее.
Достоинства
Заключение
С помощью пулеулавливателя можно совершать выстрелы в любое время дня и ночи. Наполнение емкости мягким материалом позволяет снизить слышимость стрельбы, а возможность прикрепления полноценной мишени поможет параллельно усовершенствовать собственные навыки.
