Расслоение сайлентблоков чем грозит
Что такое сайлентблок? Зачем его надо менять?
🎥 Не забываем смотреть видео, прикрепленные к посту.
Представим ситуацию, вы приезжаете диагностику и мастер вам говорит, что пора менять сайлентблоки. Но вы, как начинающий автолюбитель, не понимаете смысл этих слов и даже не представляете что это такое. Тогда данная статья будет полезна для вас, из нее вы узнаете что такое сайлентблок и для чего он нужен, а также зачем его нужно менять.
🔎 Что такое сайлентблок и его назначение?
Сайлентблок, или по-другому резинометаллический шарнир, представляет из себя две металлические втулки, между которыми имеется резиновая вставка. Сайлент-блоки служит для соединения деталей подвески, и за счет упругой вставки между втулками (резина или полиуретан) гасит колебания, передаваемые от одного узла к другому. На него приходятся самые тяжелые нагрузки, ведь он должен противостоять деформации, которая получает подвеска автомобиля.
Где установлен сайлентблок? Сайлентблоки встречаются как в передней подвеске автомобиля, для крепления рычагов, стабилизатора поперечной устойчивости, реактивных тяг, так и для крепления штанги в задней подвески. Также сайлентблоки применяют для крепления амортизаторов, коробки передач, двигателя. И за всеми этими резинометаллическими шарнирами нужен постоянный и своевременный контроль.
🔎 Как проверить сайлентблоки?
Как понять, когда пора менять сайлентблоки? Обычно, сайлент-блоки служат до 100 000 километров пробега, но в российских условиях с нашими дорогами не лучшего качества, следует делать осмотр сайлентблоков через каждые 50 000 км. пробега.
Понять, износился ли сайлентблок подвески можно и по своим ощущениям. Если автомобиль стал хуже управляться или реакции на поворот руля стали «ватными» с большой задержкой — то это верный признак изношенного сайлентблока. Но для большей уверенности нужно обратиться в авто сервис или сделать контроль резинометаллических шарниров самостоятельно.
Визуальный осмотр сайлентблоков происходит следующим образом: нужно заехать на яму или эстакаду, и посмотреть визуально на чистый от грязи сайлентблок. В резиновой части не должно быть трещин и разрывов. Желательно при этом представлять как выглядит новый сайлентблок. Косвенным признаком можно считать кривой развал/схождение, если известно, что он точно раньше был правильный. Когда сайлентблоки рвутся, рычаги становятся чуть криво.
Также следует проверить люфт в сайлентблоках и при чрезмерной его величине также их заменить в срочном порядке.
К чему приводит несвоевременная замена сайлентблоков? При их сильном износе может появиться увод автомобиля на скорости. Т.е. автомобиль будет как бы швырять из стороны в сторону. Еще один неприятный признак износа резинометаллических шарниров — это неравномерный износ покрышек. Вообще-то, неравномерный износ шин говорит о неправильном сходе-развале, что в свою очередь может намекать на неисправность подвески автомобиля.
Не стоит медлить с заменой сайлентблоков вследствие того, что они могут разрушить посадочные места крепления шарниров, и тогда, например, придется менять передний рычаг подвески в сборе.
Самая большая сложность, которая возникает при замене старых сайлентблоков на новые, это трудность их запрессовки. Для этого потребуется специальный инструмент, оправки и пресс для запрессовки и выпрессовки их в рычаге. Конечно, можно воспользоваться русской смекалкой, и просто подобрать подходящую оправу из куска трубы, а дальше запрессовать новый сайлентблок при помощи «кувалды». Это требует определенной сноровки и точности, так как возможно повредить резиновую вставку.
Если вы решили своими силами заменить сайлентблоки, сначала оцените всю сложность ремонта из данного видео-ролика. И после этого решайте, сможете ли Вы заменить сайлентблоки своими руками или все-таки лучше обратиться в автосервис.
Что касается замены сайлентблоков в узлах крепления двигателя, коробки передач, то следует обратиться за помощью к профессиональным авто мастерам. Это необходимо делать потому, что их замена в этих узлах очень трудоемкая операция, и чтобы ее проделать нужно отличное знание основы автомобиля и опыт в его ремонте. В противном случае, вы просто можете «наломать дров», и тогда замена старых сайлентблоков влетит вам «в копеечку».
Следует помнить, что после замены сайлентблоков в подвеске на новые следует восстановить углы схождения и развала колес. К слову, данную операцию следует делать при любом вмешательстве и ремонте подвески автомобиля.
🔎 Полиуретановые или резиновые сайлентблоки, какие лучше?
Если ваш автомобиль имеет в подвеске, какие либо резиновые втулки и сайлентблоки, которые можно заменить полиуретановыми деталями, то Вы только улучшите характеристики подвески и её работу. Полиуретановые сайлентблоки детали прослужат как минимум в 5 раз дольше, чем резиновые детали.
Единственный недостаток у полиуретана — это его более высокая стоимость по сравнению с резиновыми изделиями (более чем в 5 раз), но можно сэкономить на замене.
Полиуретановые сайлентблоки улучшают поведение автомобиля на дороге, снижая нежелательные деформации в подвеске и устраняя эффект “выжимания”, свойственный резиновым деталям. Это означает то, что подвеска всегда работает в предусмотренном конструкторами режиме. Правильно установленные и подобранные полиуретановые детали всегда работают лучше, поглощая удары, вибрацию и снижая шум по сравнению с резиной.
Подведем итог, если Вы желаете улучшить управляемость автомобиля, настроить подвеску под свой собственный стиль вождения — то полиуретановые сайлентблоки это именно то, что вам нужно. Если вы каждый день спокойно перемещаетесь из одной точки в другую, то выбор в пользу обычных резиновых сайлентблоков.
Спасибо, что прочитали статью до конца
Удачи на дорогах
5 признаков выхода из строя сайлентблоков рычагов передней подвески
Подобно хрящам, обеспечивающим упругость и возможность угловых перемещений в суставах, в подвеске автомобиля имеются сайлентблоки верхних и нижних рычагов подвески, позволяющие им перемещаться относительно рамы автомобиля.
Сайлентблоки представляют собой цилиндрическую деталь, изготовленную из резины, которая находится между большим и малым цилиндрами из металла.
Рычаги подвески – это металлические детали, которые соединяют поворотный кулак с рамой автомобиля. К поворотному кулаку присоединяются колеса. Рычаги являются одними из основных компонентов рулевого управления и подвески.
На большинстве переднеприводных автомобилей эконом-класса имеются только нижние рычаги, однако, на внедорожниках и пикапах применяется подвеска на двойных поперечных рычагах.
На концах рычагов в местах их соединения с поворотными кулаками устанавливаются шаровые шарниры для передачи поворотных усилий на колеса. При износе или разрушении сайлентблоков управляемость автомобиля может серьезно ухудшиться.
Как работает сайлентблок?
Сайлентблок рычага подвески необходим для снижения вибраций, возникающих между рамой и колесом и обеспечения угловых перемещений рычага. Снижая вибрации, сайлентблок увеличивает комфортность езды.
Без сайлентблоков металлические детали вступят в непосредственный контакт, что увеличит вибрации, ухудшит плавность хода и создаст другие дополнительные проблемы.
5 признаков разрушения сайлентблока рычага передней подвески
Как и большинство деталей вашего автомобиля, сайлентблоки со временем изнашиваются. Процесс износа может ускориться при эксплуатации в условиях бездорожья, сурового климата, а также использования шин большей размерности, имеющих меньшую высоту боковины, за счет чего они передают больше вибраций.
При износе сайлентблоков управляемость автомобиля ухудшается. Далее описаны наиболее характерные проявления этой проблемы.
1 – Вибрации рулевого колеса
Первым признаком износа сайлентблоков рычагов подвески, с которым вы скорее всего столкнетесь, вибрация рулевого колеса.
Обычно вибрация усиливается при разгоне и очень быстро утомляет. Ее причиной является биение колес из-за увеличенных люфтов в подвеске.
2 – Стуки в подвеске
При увеличении люфта сайлентблоков или их износе вы будете слышать стуки в нижней части автомобиля, которые возникают вследствие колебаний изношенных втулок в посадочных местах рычагов.
Как правило, этот звук становится интенсивнее при езде по бездорожью и горным дорогам, однако даже наезд на небольшие неровности может сопровождаться стуками.
3 – Увод рулевого колеса
При износе сайлентблоков рычагов подвески рулевое колесо может отклоняться в стороны при движении. Так как сайлентблок фиксирует положение рычага относительно рамы, люфт втулок создает дополнительные перемещения деталей подвески, в результате чего колеса отклоняются от прямолинейного положения.
Регулировка углов установки колес в данной ситуации не поможет, так как изношенные сайлентблоки не будут удерживать детали подвески в заданном положении. При диагностике автомобиля на подъемнике проведите внешний осмотр и оценку состояния сайлентблоков.
4 –Неравномерный износ шин
Регулярно проверяйте состояние протектора шин на вашем автомобиле с целью своевременного выявления признаков неравномерного износа. Он свидетельствует о нарушении углов установки колес, который, как мы уже выяснили выше, может быть вызван износом сайлентблоков. В некоторых случаях значения углов установки колес могут находиться в допустимых пределах, но неравномерный износ шин, вызванный люфтом сайлентблоков, все равно будет присутствовать.
5 – Нарушение управляемости автомобиля при торможении
Сайлентблоки рычагов подвески непосредственно не участвуют в работе тормозной системы, но любые свободные перемещения деталей подвески и рулевого управления могут стать причиной возникновения затруднений при торможении.
При экстренном торможении передняя часть автомобиля будет сильно раскачиваться в случае износа сайлентблоков.
Отслоение передних сайлентблоков задних продольных рычагов ХС60/ХС70. Причины и последствия.

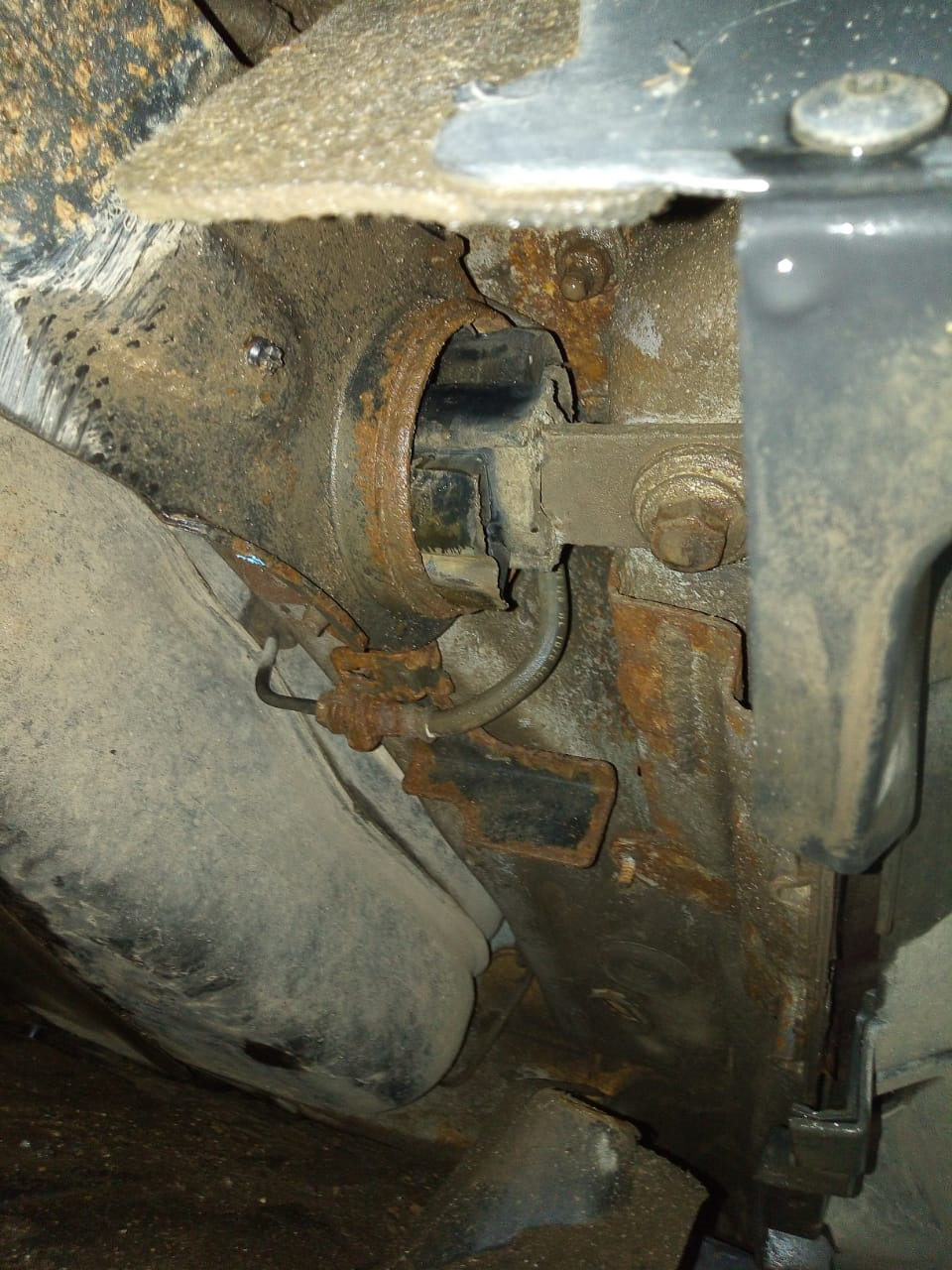

Наиболее частой проблемой в подвеске на автомобилях Вольво платформы Р3 является отслоение передних сайлентблоков задних продольных рычагов.
При этом многие владельцы не обращают внимания на симптомы неисправности.
Определить симптомы неисправной подвески не так уж сложно — задняя часть автомобиля «подруливает» при прямолинейном движении, а так же возможен неравномерный износ резины.
Конструкция сайлентблока проста — это две металлические втулки с резиновой вставкой между ними.

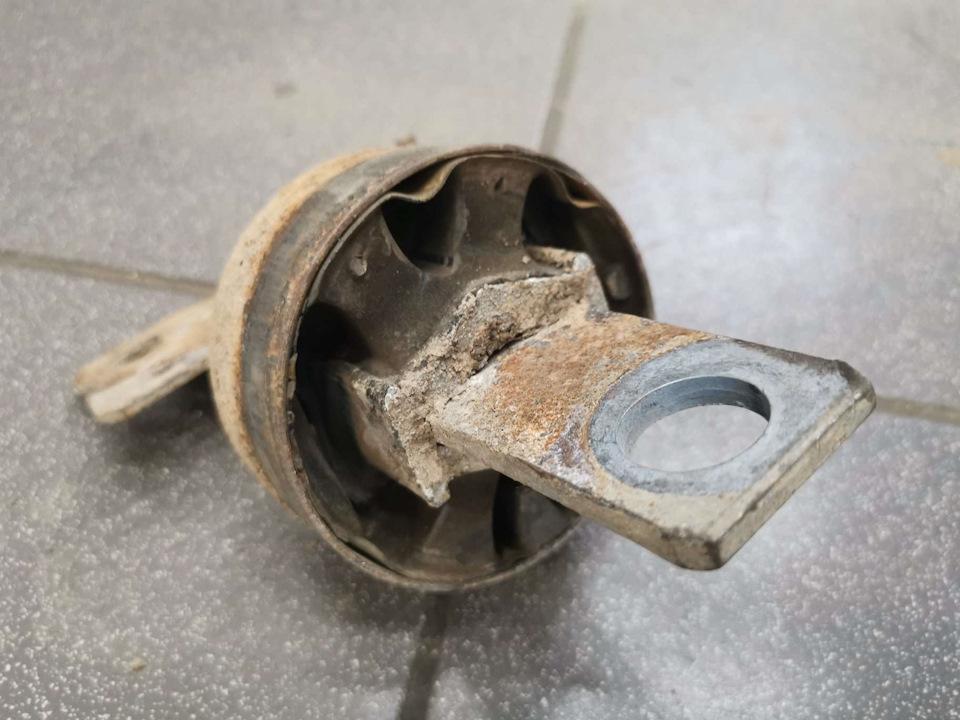

Отслоение происходит из-за ряда причин:
— агрессивная внешняя среда (пыль, грязь, реагенты);
— перегруз автомобиля;
— проезд неровностей на высокой скорости (особенно в холодную погоду);
— естественный износ (со временем любое резино-техническое изделие имеет свойство терять свою эластичность).
Какие последствия могут быть, если продолжать эксплуатировать автомобиль с отслоением сайлентблоков?
Во-первых, «подруливание» задней части автомобиля влияет на управляемость, и как следствие — безопасность (особенно при перестроении на высоких скоростях).
Второе — преждевременный износ резины.
Третье. Вероятно мало кому доставляет удовольствие слышать посторонний скрип в ходовой части при проезде неровностей или «лежачих полицейских».
Многие операции, связанные с ремонтом или заменой узлов и агрегатов, требуют специальных навыков и соответствующего оборудования.

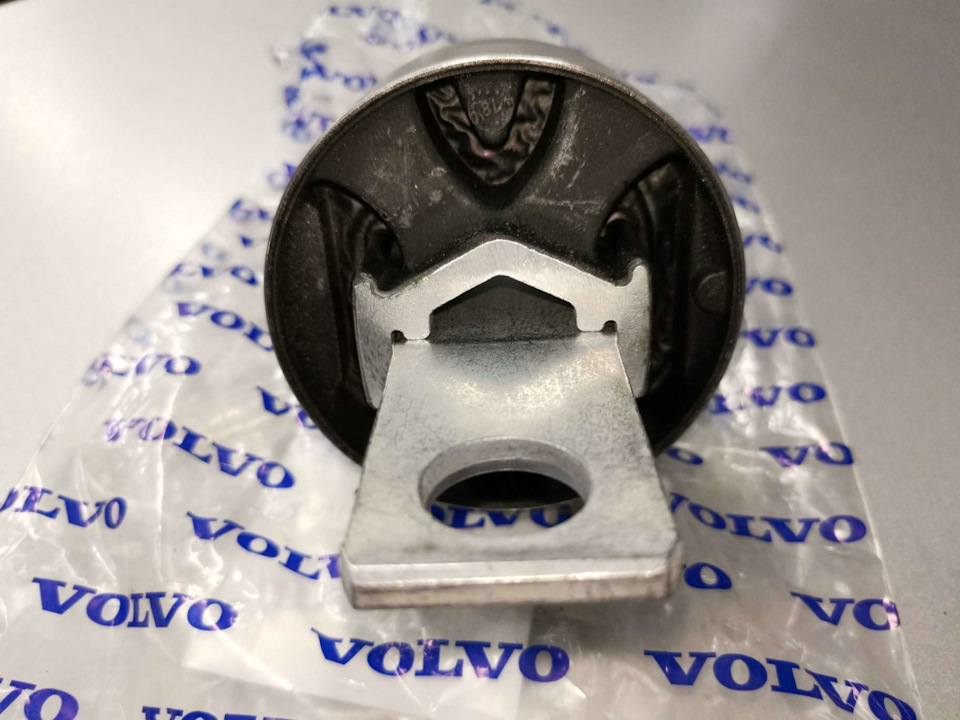

Замена передних сайлентблоков задних продольных рычагов не исключение.

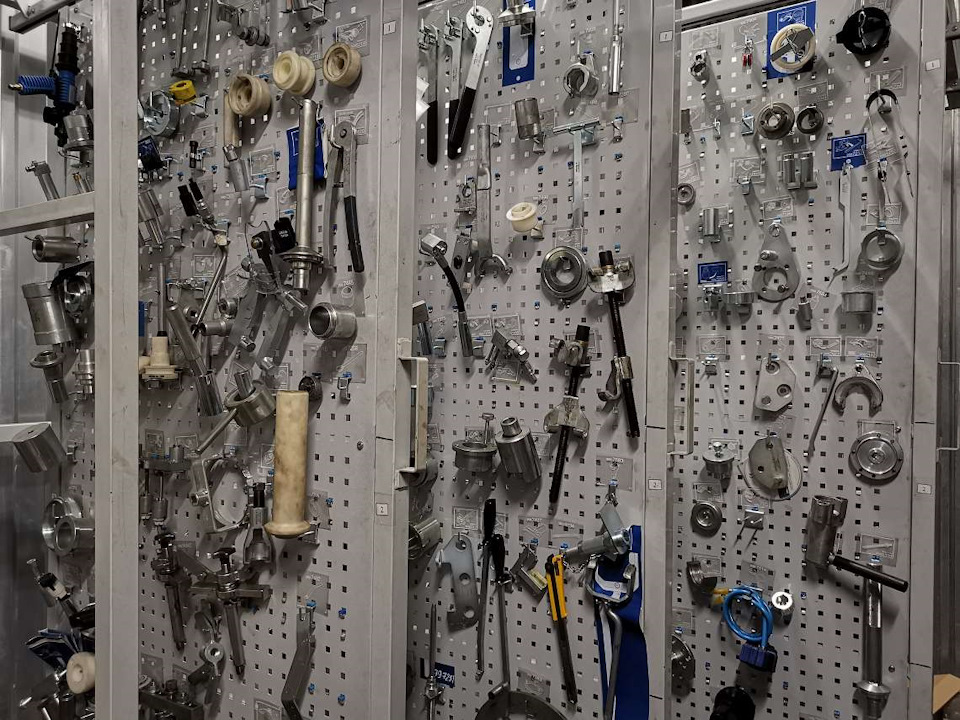

Для замены мы используем комплект спец.инструмента, в который входит пневмо-гидравлический пресс и набор оправок. Стоимость комплекта более 100 тыс. руб.
Сайлентблоки: как их выбирать, и почему нельзя ремонтировать
О том, что такое сайлентблок, многие автолюбители только догадываются, ошибочно называя так любую штуку, состоящую из резины и металла. Особенно, если у нее есть наружная и внутренняя металлические обоймы. Сегодня мы наконец-то внесём ясность в этот вопрос и расскажем, что такое сайлентблок на самом деле, и почему отремонтировать его попросту невозможно.
Что такое РМШ и что такое сайлентблок
Н ачнём с развенчивания мифа о том, что любой резинометаллический шарнир – это сайлентблок. Скорее, наоборот: любой сайлентблок – это РМШ. Разберёмся в терминологии.
Резинометаллический шарнир – это соединение, в котором взаимное перемещение деталей обеспечивается за свет эластичности резины, без проскальзывания. Сайлентблок – это резинометаллический шарнир, в котором эластичная часть соединяется с внутренней и внешней обоймами вулканизацией при изготовлении или с помощью клея. Это позволяет получить лучшую несущую способность и лучшие эластокинематические характеристики, а заодно кардинально повысить ресурс узла.
В обычном резинометаллическом шарнире неподвижность резиновой части обеспечивается преднатягом или за счет радиального сжатия вставки при монтаже. Со временем это условие может нарушиться, что быстро выведет шарнир из строя. При превышении же нагрузки или изменении внешней среды КШМ склонен к небольшим проскальзываниям, при которых издает характерные звуки «пищащей» резины.
А вот сайлентблок гораздо более «молчалив», за что и получил свое название. Он не издает никаких поскрипываний и писков при превышении нагрузки до самого обрыва «резинки». Материалами для эластичной вставки обычно служат синтетические каучуки, например, изопреновые или бутадиен-стирольные, каучуки на основе натурального, а для агрессивных условий – фторкаучуки или бутадиен-нитрильные. В качестве сменных вставок часто применяют полиуретановые смеси как имеющие меньшую адгезию к металлу.
Преимущества и недостатки
Чем так хороши резинометаллические шарниры вообще и сайлентблоки в частности? Почему они смогли вытеснить все остальные типы соединений из подвесок легковых автомобилей, кроме шаровых шарниров?
Хороши они, например, тем, что не требуют обслуживания. В случае поломки их просто заменяют, но в процессе эксплуатации эти детали требуют только контроля. Смазка им не нужна, она только повредит, зато они не боятся воды и малочувствительны к пыли, пока находятся в исправном состоянии. Эта способность достигается отсутствием в конструкции деталей трения скольжения, все перемещения деталей осуществляются исключительно за счет изгиба эластичной части шарнира.
Резинометаллические шарниры на легковом автомобиле Nissan Avenir: 1 — задний резинометаллический шарнир; 2 — передний резинометаллический шарнир; 3 — поперечный рычаг передней подвески; 4 — крепление шаровой опоры; 5 — коробка передач; 6 — вал привода левого переднего колеса (с ШРУСами)
Разумеется, в отсутствие трения нет и звуков: металл в исправном сайлентблоке не соприкасается с металлом, нет ударов, а все вибрации гасятся в резиновой подушке. Также у сайлентблоков отличная несущая способность по всем направлениям, можно задать жесткость относительного перемещения по всем осям, и он предельно дешев. И он не меняет установочные размеры в процессе износа, что важно для элементов с точным взаимным расположением.
А служит он достаточно долго, если соблюдать простые правила эксплуатации: не перегревать, не перегружать, не помещать в агрессивные среды. Срок службы может составить десятки лет при незначительном изменении характеристик. За такое время любая смазка успеет высохнуть и закоксоваться в негерметичных шарнирах, а в герметичных испортит оболочку и просто утечет.
Конечно, и на Солнце есть пятна, и недостатков у сайлентблоков тоже хватает. Например, у них жесткость связана с несущей способностью. Ну, или они боятся агрессивных сред, сильно зависят от рабочей температуры, имеют ограниченные углы взаимного перемещения деталей, и их срок службы зависит от амплитуды рабочего хода.
Часто при замене сайлентблока нарушают простое правило, которое гласит, что резинометаллический шарнир в средней точке рабочего хода должен иметь минимальную деформацию эластичной части. Другими словами, затягивать соединения подвески с сайлентблоками нужно под нагрузкой – машина должна стоять колёсами на земле, а не висеть на подъёмнике.
Плавающие и не очень
Очень часто сайлентблоки путают с другим широко распространенным типом подвижного соединения в подвеске автомобиля. Даже опытные мастера склонны вносить путаницу, называя часть шаровых шарниров «плавающими сайлентблоками».
На самом деле этот элемент никакого отношения к сайлентблокам не имеет. Внутри него стоит обычный шаровый шарнир, имеющий внешнюю и внутреннюю обоймы для запрессовки в узлы подвески. В нем нет упругого элемента, а резина тут только снаружи: она защищает рабочий элемент шарнира от грязи, а смазку внутри него – от высыхания и утечки. Применяют «плавающие» сайлентблоки там, где настоящие сайлентблоки применять нельзя. Например, в высокоподвижных соединениях или там, где требуется повышенная точность перемещения одного элемента относительно другого.
И немного о ремонте
Сайлентблоки нужно менять в сборе. Это совершенно логично проистекает из того факта, что элемент этот неразборный. Но в современных конструкциях сайлентблоки могут быть частью сложных и дорогих узлов подвески, где эластичная вставка – лишь малая часть цены элемента. Но при ее износе он подлежит замене.
Жизненную несправедливость пытается исправить множество компаний, выпускающих ремонтные втулки для таких деталей. Обычно никаких дополнительных данных по установке нет, разве что прилагается переходник для запрессовки.
Собранный таким образом резинометаллический шарнир сайлентблоком уже не является. У него значительно снижена несущая способность, и при нагрузке намного меньше номинальной он может перейти в режим работы простой резиновой втулки. В результате этого его посадочное место в рычаге изменит геометрию и будет непригодно к дальнейшей эксплуатации. К сожалению, ситуация эта очень распространенная. Проблемы можно было бы избежать, за счет использования значительно большего преднатяга или клея для лучшей фиксации, благо современная химическая промышленность предоставляет хороший выбор надежных способов соединения резины или полиуретана с металлическими обоймами. И если ваше соединение работает на растяжение или кручение, то постарайтесь не использовать сомнительные способы восстановления.
Еще более серьезную ошибку совершают те, кто использует консистентные смазки для упрощения запрессовки эластичной втулки или просто смазывает скрипящие узлы. Смазка только вредит любому РМШ: соединение резины и металла должно быть максимально надежным. Для ремонта старайтесь использовать сменные элементы с уже завулканизированными металлическими обоймами: обеспечить качественное соединение вне заводских условий может оказаться сложно.
Что делать, чтобы увеличить срок службы сайлентблоков?
Для начала помните золотое правило установки, о чём уже говорили выше. И это очень важно: сайлентблок не является упругим элементом подвески, его эластичная вставка не должна быть нагружена при среднем состоянии загрузки машины.
Не оставляйте машину надолго с перегруженными элементами подвески или с вывешенными колесами – это больше вредит ей. Постарайтесь в холодную погоду не допускать излишней амплитуды раскачки подвески.
При замене устанавливайте сайлентблоки в нужном положении. Часто жесткость блока различается по радиусу, и на нем есть специальные установочные метки или визуально заметные элементы, на которые нужно ориентироваться. Конечно же, нельзя допускать попадания на сайлентблоки масла и топлива, которые быстро разрушают большую часть синтетических каучуков.
Ну и, наконец, общий совет: старайтесь промывать элементы подвески, особенно если у вас внедорожник и вы любите загородные вылазки. Попавшая в микротрещины резины пыль ускоряет износ эластичного элемента, а вода еще и разрывает его при замораживании. И нелишним будет периодическое использование специальных смазок для очистки восстановления поверхностного слоя резинометаллических узлов.
PS: Немного истории вопроса
Резинометаллических шарниров в автомобилях огромное множество. Тут же почти все элементы крутятся, вращаются, вибрируют и перемещаются по сложным траекториям. Причем требования к каждому соединению разные: нужны разная степень свободы по направлениям, разные частотные характеристики, да и ресурс тоже требуется разный и в разных условиях.
Удивительно, но идея сочетать резину и металл в единой конструкции, позволяющей одновременно удерживать детали и гасить перемещения, родилась в голове именно автомобильного конструктора. Это на самом деле редкость, ибо большая часть важных технических идей пришла в автомобилестроение из других областей.
Имя непосредственного изобретателя история утеряла, но доподлинно известно, что идея родилась в коллективе талантливого менеджера и конструктора Вальтера Крайслера, основателя одноименной компании. В конструкции машины New Finer Plymouth, которая вышла в феврале 1932 года, впервые в мире применили резинометаллические шарниры в подвеске двигателя, что позволило получить отличные показатели виброизоляции. Отличные на то время, разумеется.
На фото: New Finer Plymouth 1932
Идея была оценена всеми автопроизводителями, и очень скоро резинометаллические шарниры прочно прописались в подвеске моторов и коробок передач всех автомобильных марок. Но применения подобной конструкции в подвесках машин пришлось ждать еще добрых двадцать лет. Кстати, первый резинометаллический шарнир по совместительству был и первым сайлентблоком. Он был неразборным, и в нем резиновая прослойка не имела возможности перемещения относительно внешней и внутренней обойм.
Развитие этой перспективной автомобильной технологии происходило, как и во многих других случаях, за счет военных и железнодорожного транспорта. Военных резинометаллические шарниры заинтересовали в качестве элемента гусениц для танков и другой техники.
Теоретически, качественная резина способна выдержать сотни тысяч циклов изгибания на ограниченный угол. И при этом не боится коррозии, грязи и песка. Если создать гусеницу из резинометаллических элементов, то она будет надежнее, чем из стальных деталей, соединенных шарнирами. На практике все оказалось намного сложнее, но с начала сороковых годов резинометаллические гусеницы в армии США нашли свое применение и продолжали совершенствоваться. Были наработаны технологии соединения резины и металла, натяжение и вулканизация, исследованы сорта резины, условия её работы, предельные возможности и многое другое из того, что необходимо для внедрения технологии в промышленности.
Как нельзя кстати резинометаллические шарниры пришлись и на железнодорожном транспорте. Дело в том, что привод с электродвигателя на колесную пару локомотивов при креплении мотора к тележке должен быть гибким для снижения воздействия поезда на путь. Так называемое опорно-рамное подвешивание имело много вариантов исполнения, в том числе и с привычными водителям карданными валами, но в пятидесятые годы на волне прорыва в создании эластичных синтетических материалов обрел популярность привод с муфтой Alstom. В СССР такой привод применялся, например, на тепловозе ТЭП60.
На фото: тепловозе ТЭП60
Во многих странах велись исследования в области применения резинометаллических шарниров, сравнивались возможности вулканизированных элементов и собранных с преднатягом. Появление шарниров в конструкции автомобилей стало лишь вопросом времени.
Так, Mercedes в кузове W186 1951 года выпуска все еще имел в подвеске резиновые демпферы на оси, резьбовые втулки, многочисленные шайбы и оси с отверстиями для смазки. А уже на модели в кузове W120 1953 года, первом «понтоне», и W105/W219 1956 года в подвеске появились первые резинометаллические шарниры. Впрочем, втулок там все еще хватало — подвески, использующие только сайлентблоки, шаровые шарниры и просто подвижные резинометаллические соединения появятся только в середине семидесятых. До этого момента подвеску приходилось периодически смазывать, промывать и шприцевать на всех машинах. Причем подобные технологии сохранились в США аж до начала двухтысячных годов на классических «фуллсайзах» и пикапах.
