Разъем hook для чего на домофоне
Что такое сигнал hook в домофоне
Современные домофонные системы многофункциональны и могут дополняться большим количеством опций, специально для того, чтобы пользователям было удобнее. Сейчас часто ставят устройства с мониторами, когда можно не только слышать, но и видеть, кто находится под дверью и хочет войти. Классические домофонные мониторы могли только показывать, но сейчас их модели оснащают более современным и удобным функционалом. Они обеспечиваются с помощью установки новых реле.
Что означает функция hook
Под этой опцией подразумевается сигнал или режим, который часто присутствует в современных видеодомофонах. Как правило, для его применения покупают модуль сопряжения с координатным устройством МСК. Этот прибор необходим для подключения индивидуального видеодомофона к общей сети для приема вызовов через общедомовую линию и открытия двери с помощью стандартных опций системы.
Режим hook присутствует не во всех видеодомофонах, Эта опция подразумевает сервисный выход сигнала положения трубки. Принцип ее работы заключается в следующем: когда трубка лежит, контакт замыкается на массу, а когда поднимается – контакт размыкается. Чтобы этот модуль работал, нужно на плате переставить перемычку в соответствующее положение.
Сделать это легко – обычно процесс подробно расписан в инструкции к устройству. После активации режима соединение будет происходить в момент снятия трубки, тогда гости, находящиеся внутри дома, не думают, будто домофон не работает. Так, реализуется работа системы без автоматического снятия трубки.
Как еще расширяют функции домофонных мониторов
С помощью установки реле устройства получают такой функционал:
Так, двери с домофоном становятся более удобными в применении.
Видеодомофон и модуль сопряжения
Приветствую тебя, брат техножрец!
Если тебе списали с организации подарили старенький видеодомофон, или ты заказал куцый на Алиэкспрессуме, то сегодня я расскажу, как правильно его подружить с модулем сопряжения, который позволяет подключить монитор к подъездному домофону.
Вся соль заключается в том, что все изученные мною недорогие домофоны, равно как и дорогие, но древние, которые не будут намеренно покупать за деньги, а достанут сам знаешь как, штатно не могут сообщить модулю, что хозяин поднял трубку при вызове. Поэтому модуль поступает самым простым способом: сразу или с настраиваемой задержкой поднимает трубку и гость, звонящий в домофон вместо дилинь-дилинь слушает тишину/статику и не понимает что происходит.

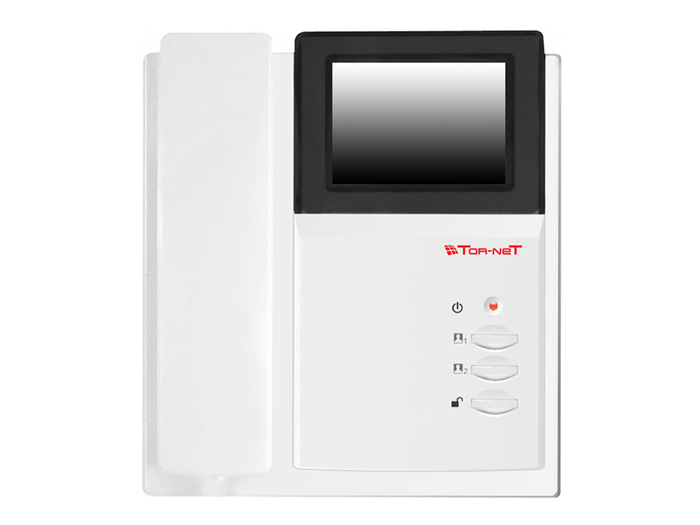

Мой набор состоял из монитора Tor-net TR-F2C и модуля сопряжения, купленного в известном зеленом хозмаге, Даксис МСК.
Этот модуль имеет вход для сигнала с монитора о поднятой трубке, но монитор такой сигнал давать не умеет. Для этого и внесем в него следующие изменения (фото процесса не делал, потому что не был полностью уверен в работоспособности, а тестировал уже вечером дома):
Так вот, в мониторе рычаг трубки управляет вот таким переключателем
К сожалению, в данной модели монитора на переключатель не приходит ни одна масса и нет свободных выводов. Но зато там есть +12в, поэтому надо довесить туда релюшку с таким же напряжением управления.
В моем случае это выглядит вот так:
Реле клеится в свободное место внутри корпуса монитора, хвостик HOOK вывел наружу.
Землю прицепил внутри на плату управления монитором.
Проверка показала, что все работает как должно, наконец соединение происходит в момент снятия трубки, и гости не думают, что домофон не работает. Стало гораздо удобнее.
Если у тебя иной домофон без трубки, то +12в можно отыскать в другом месте, которое активируется при нажатии кнопки «ответ», например у меня есть китайский 7-дюймовый монитор от домофона (но я не стал его устанавливать по причине абсолютно гадкого изображения), в котором +12 появляется при ответе на питании микросхемы усилителя спикерфона и на индикаторной лампочке «разговор», правда на лампочке всего 3.3в, но кто мешает внести соответствующие изменения в схему используя подходящее реле или симисторный ключ.
Надеюсь придется полезным тем, кто намучился как и я с таким поведением домофона.
Лига электриков
3.2K постов 20.1K подписчика
Правила сообщества
Запрещён оффтоп, нарушение основных правил пикабу
Недавно купил десятидюймовый домофон на известной торговой площадке.
Выхода сигнала также не было, но был найден транзистор c маркировкой Y2 (SOT23) который срабатывает при снятии трубки и подаёт 1,3В. Подпаялся к коллектору. Будет ли этого достаточно для модуля сопряжения не знаю. Для подстраховки решил замерить текущий ток через коллектор и опытным путём проверить минимальные характеристики для срабатывания сигнала hook модуля сопряжения.
Знатоков прошу откликнутся и подсказать правильность дальнейших действий.
Ответ на пост «Пикабу! Остановитесь!»
Пельмени
В канун того Нового года большинство наших друзей внезапно оказались в отношениях. Причем на стадии: «мне никто не нужен кроме тебя и все мои друзья для меня ничто». Все они планировали: «встретить Новый год как в сказке, только ты и я!», что означало: «секс под бой курантов».
Нас осталось четверо. Четверо бывших одноклассников, решивших, что они не задроты-неудачники, а серьезные люди, которые сами, по своей воле, а не по стечению обстоятельств, хотят встретить Новый год в исключительно мужской компании.
Провели предновогоднее совещание и самый умный из нас, назовем его Сережа, сказал, что мужской Новый год требует мужского застолья. Поэтому пить мы будем водку, а есть пельмени. Причем пельмени сделаем сами и обязательно тридцать первого декабря. Такие правила.
Мы не стали спорить. Пельмени так пельмени. Днем накануне Нового года мы оккупировали кухню у меня дома и принялись за дело. Сережа, будучи нашим идейным вдохновителем сказал, что пельмени мы будем готовить по особому рецепту с тройным фаршем, в связи с чем накануне, на рынке были куплены говядина, свинина, баранина, лук, черный перец и чеснок.
Мы полностью погрузились в процесс, периодически выпивая по рюмке водки. Сережа заявил, что это необходимо для соблюдения процедуры. По его плану мы должны были налепить достаточное количество пельменей и поставить их варить таким образом, чтобы первая партия была готова как раз к началу новогодней речи Президента.
Примерно к одиннадцати вечера стало понятно, что все идет по плану, только мы все уже не совсем в форме. Что не удивительно, так как мы весь день только пили, но практически ничего не ели.
Сережа, как настоящий руководитель нашел выход из положения. Он сказал, что пельмени мы поставим на балкон, чтобы они подмерзли, а сами пойдем ненадолго проветриться.
Я подумал, что это отличный план, так как вспомнил, что надо погулять с собакой, о которой я в кулинарном угаре совершенно забыл, что ее совершенно не обидело, собака притворялась невидимой, аккуратно поедая оставленные без присмотра шматки фарша.
Мы вышли в новогодний вечер с его желтыми рвущими темноту фонарями, ощущением неизбежного праздника и освежающей снежной крупой в лицо и за шиворот.
Справа от входной двери дворник насыпал огромный сугроб. Мы остановились и стали смотреть на него, потом Сережа сказал, что я должен прыгнуть в этот сугроб с козырька подъезда.
Я спросил, чем обусловлен такой выбор? Сережа ответил, что подъезд мой, значит и прыгать мне. Возразить было нечего, и я шагнул в сторону сугроба. Собака, преградила мне дорогу и легким взмахом хвоста стала отговаривать меня от этой затеи. Я сказал коллегам, что собака не хочет, чтобы я прыгал. Они сказали, что я хуже подкаблучника, раз прислушиваюсь к мнению собаки, Сережа сказал, что он сейчас покажет, как это делают мужики.
Сережа вошел в сугроб точно и плотно, как клинок в ножны. Он успел поднять над головой руки и теперь они торчали из снега словно странный геодезический знак. Мы несколько минут восхищались, а потом стали удивляться, что он не вылезает. Еще через несколько минут выяснилось, что он уже давно пытается вылезти, но не может. Решили прокапываться к нему сбоку, нам почему-то показалось это правильным. Два раза промахивались, но с третьего раза заиндевелого Сережу извлекли из плена.
Мы собрались вести его домой для разморозки, но Сережа вырвался и заявил, что это непорядок, он заявил, что мы очень неаккуратно его откопали и разбросали везде снег. Теперь его нужно сложить обратно, если мы хоть немного уважаем дворника, то есть человека труда!
Мы уважали дворника и сложили снег обратно. Ну как смогли.
Вернувшись домой, мы мало чем отличались от внутрисугробного Сережи. Нужно было срочно согреться и ставить варить пельмени, время приближалось к двенадцати. Мы хором выпили по полстакана водки с перцем, чтобы снять симптомы простуды.
Нам всем вдруг одновременно стало понятно, что вот сейчас мы минутку посидим, и сразу пойдем пельмени варить.
Очнулись мы на рассвете первого дня нового года.
Пельмени на завтрак ничуть не хуже, чем на новогодний ужин.
Тем более с тройным фаршем.
Схема подключения видеодомофона с модулем сопряжения. Советы по закладке проводов.
В процессе ремонта большинство людей уделяет мало внимания слаботочной системе, попросту забывая про неё. Хотя в нынешнее время без слаботочки не обходится ни одна квартира/дом где она присутствует в виде домофонии, видеонаблюдения, систем управления и контроля доступом (СКУД), телевидения, интернета, охранных систем и так далее. Букав и картинок много, поэтому остальное под катом.
Начиная с этой статьи начну выкладывать самые простые схемы подключения слаботочных систем, востребованных в квартирах, частных домах и офисах. И начнем пожалуй с видеодомофона в квартире с модулем сопряжения подъездного домофона. Если не сложно, ткните на любую рекламку справа, хоть на пару сек пусть окно повисит, спасибо.
Итак, самый простой комплект видеодомофона состоит из вызывной панели и монитора видеодомофона
Вызывные панели отличаются дизайном, уголом обзора, типом подсветки ну и кончено цветом. Мониторы видеодомофонов отличаются диагональню экрана и возможностями фото- видеозаписи.
Для возможности работы с подъездными многоабонентными домофонам необходимо использовать модули сопряжения или коротко «адаптеры». Хорошо себя зарекомендовали модули сопряжения производства фирмы Даксис, адаптер МСК для координатных систем (Метаком, Цифрал, Визит, Элтис и др.) и МСЦ для цифровых (Маршал-Raikman, Laskomex, Proel и др.). Для адаптеров заявлена полная совместимость со следующими производителями:
Tantos, CTV, Polyvision, Optimus, Falcon Eye, Slinex, Fort, Quantum, Major.
Теперь сама схема подключения. Она называется Commax, так как они ее придумали. Это 4-х проводная схема, назначение проводов в ней таково: Видео, Земля, +12В, Аудио. Например, у Tantos белый провод это Видео, черный/синий это Земля/GND, Аудио — Красный, Питание +12В — желтый. У разных производителей свои расцветки. У AVC красный это +12В, а желтый Аудио. У CTV желтый это видео, синий аудио. И так далее.
У вызывных панелей дополнительно есть два или три провода от реле, которое замыкается когда нажимается кнопка открытия на мониторе видеодомофона. Если у реле 2 провода, то обычно это нормально разомкнутый контакт, если три, значит НО и НЗ контакты. У вызывной панели Tantos iPanel вместо обычного реле используется электронный ключ, которому для нормальной работы необходимо наличие напряжения не ниже 4,5В на контактах замка.
Для соединения вызывной панели и монитора видеодомофона, а также видеокамер используется комбинированный кабель. В его состав входит коаксиальный кабель и дополнительные жилы питания. Данный кабель в свою очередь делится на два типа — внутренний и внешний. У внешнего кабеля оболочка устойчива к ультрафиолетовому излучению. Самые часто используемые мной это КВОС-В1 для внутренней прокладки, и КВК-П-2 2х0,5 для внешней. Так же для небольших расстояний годится витая пара UTP/FTP/SFTP, КСПВ-4х0,4.
Для подключения адаптера можно воспользоваться схемой с сайта производителя:
Главная особенность работы всех внешних адаптеров, это то, что они делают автоподнятие трубки и на экране домофона загорается надпись SAY, как-будто вы уже сняли трубку. В адаптерах МСК с недавних пор мелодия звонка домофона начала вторить на блоке вызова подъездного домофона, поэтому пришедший гость не будет сбит с толку тем, что вы за секунду сняли трубку и молчите.
В адаптер можно подключить вызывную панель, и дополнительную камеру. В этом случае, картинку с дополнительной камеры Вы увидите только при поступлении звонка с подъездного домофона. Для самостоятельного просмотра доп.камера будет не доступна. Чтобы этого избежать, необходимо подключать вызывную панель и адаптер на разные входы видеодомофона.
На месте установки видеодомофона желательно установить любой подрозетник. И вывести в него все необходимые провода. Сам я обычно ставлю прямоугольный подрозетник 100х60, выглядит он вот так:
У него уже имеются крепежные места на которые идеально подходят кронштейны крепления всех домофонов Tantos, вот как это выглядит:
В эту коробку под углом помещаются адаптеры МСК/МСЦ:
Если монитор серии Slim с выносным блоком питания, то если снять корпус с адаптера все это также помещается в данном подрозетнике:
Пока все. Далее опишу простую схему установки электромагнитного замка с видеодомофоном для офиса.
Схема подключения видеодомофона с модулем сопряжения. Советы по закладке проводов. : 36 комментариев
Привет. Пока больше вопросов, какой домофон? какая панель? на каком мониторе картинка есть?
Я не ставлю домофоны давно уже, поэтому не могу подсказать точно.
На сайте мск совместимость проверяли?
Подскажите пожалуйста на какие клеммы подключаются провода от «мск» к видеодомафон. Видеодомафон» Tantos rocky wifi»
Здравствуйте. В провод hook куда подключается в модуле мск при наличии подъездной камеры. Заранее спасибо.
Здравствуйте,
Помогите разобраться, как в видеодомофону CTV и модулю МСК подключить еще одну вызывную панель (на модуле МСК Клеммы только Для одной вызывной панели). Одна уже подключена и прекрасно все работает.
Спасибо!
Спасибо большое!
Да, у моего CTV есть два разъема на две панели: 1 и 2.
На Панель1 уже подключен МСК (клеммы МОНИТОР). А к МСК, кроме Панели 1, подключены дверной домофон (клеммы Line — и +) вызывная панель (клемма ВЫЗЫВНАЯ ПАНЕЛЬ).
Значит, если я Вас правильно понял, на Панель 2 можно смело подключить вторую вызывную панель и все будет работать?
Спасибо! Извините за беспокойство!
Да, все верно. Подключаете на второй вход другую ВП соблюдая назначение входов/выходов и получите 3 точки для связи. МСК так не раз уже выручал.
Большое спасибо!
Попробую!
Всего Вам хорошего!
Добрый вечер!
Имеется видеопанель jeatone (китай товар), модуль сопряжения МСК и на входе в подъезд координатный домофон VIZIT.
Если в случае связки видеопанель+МСК по цветам проводов все понятно, то от подъездного блока коммутации (BK-4MVE) до МСК приходят другие цвета и в большем количестве.
Мне совершенно непонятно в какой последовательности их подключать.
Подскажите, пожалуйста!
От блока коммутатора кнопочного приходят две жилы я подключил адаптер МСК к видиодомофона CTV звонок проходит аудио связь работает только от видиодомофона а от блока входа подъезда нет. Что делать?
а система точно координатная? может у вас цифра, тогда МСЦ надо. Раньше простая трубка висела? Если ее разобрать внутри нет на плате джамперов? ими номер квартиры выставляется. Надо фото как провода к МСК подключены
Добрый день! В подъезде многоквартирного дома установлен координатный аудио домофон Eltis. Чтобы видеть, кто звонит, установили на входную дверь подъезда свою собственную индивидуальную вызывную панель Tantos, а в квартиру видеомонитор этой же фирмы. Запараллелили нормально разомкнутые контакты вызывной панели Tantos со штатной кнопкой выхода от домофона Eltis, чтобы из квартиры с видеодомофона можно было бы открывать входную дверь в подъезд. Но не тут-то было.
При первом нажатии на штатную кнопку выхода на двери подьезда, срабатывает защита в блоке питания PS2-CS2 Eltis и электромагнитный замок двери оказывается обесточен.
Если отсоединить контакты вызывной панели Tantos от кнопки выхода, то все работает нормально. Замок закрывается.
В чем может быть дело?
Добрый день, Сергей!
Вызывная панель Тантос какая модель установлена?
Здравствуйте, как подключить Dahua DHI-VTH5241D к блоку сопряжения мск для совместной работы с координатным подъездным домофоном
Привет. У вас монито домофона IP(цифровой) и с МСК его никак не подружить. IP работают как правило только с IP вызывными панелями.
Доброговремени суток!
Помогите подобрать оборудование для сопряжение (аудио и/или видео вызов, открытие двери) следующих устройств:
— подъездный домофон proel kdc 1803
— внутриквартирный монитор vizit M403-CM (к нему уже подключены две видеопанели на этаже).
Здравствуйте!
Подскажите, пожалуйста:
При строительстве провод из квартиры к вызывной панели был проложен не 4-х, а 2-х жильный.
Возможно ли как-то подключить к тантосу(amelie) вызывную панель только ради звонка (аудио, видео — нафиг не нужно)? Что посоветуете делать в такой ситуации, если перекладывать провод не вариант?
Добрый вечер!
Купил домофон, пришёл подключать, а из стены витая пара (4 по 2) и жила на 3 провода (один питание, другой видимо земля).
Не могу понять за что провода в витой паре отвечают, которые из стены торчат, как их совмещать с тем, что в инструкции написано?
P.S Местный электрик пришёл, развёл пуками и ушёл
Здравствуйте!
У меня в квартире заведена витая пара (+/-) и подключена к трубке домофона на открытие подьезного электрозамка.
Вызывнвая панель — Vizit. Так же стоит Тантос слим — на вызывную панель у тамбура на этаже (функция звонок + камера)
Хочу убрать трубку и подключить Визит к Тантосу. Блок коммутации какой то стоит в подвале, к нему доступа нет. Возможно ли это? Нужен ли какйо то контроллер в промежутке между БК и Тантосом?
Здравствуйте. У меня домофон Commax CDV-70K. Подскажите пожалуйста как подключить к модулю с системой HOOK? С модуля 10 контакт не знаю куда подключить? У нас в подъезде вызывной блок — МЕТАКОМ. CAMERA 1 — вызывная панель на лестничной площадке. CAMERA 2 — к вызывному блоку в подъезде.
Здравствуйте. Подскажите пожалуйста для домофона визит бвд-311 и видеодомофона Jea Tone мадель M706S1 Какой модуль сопряжение(адаптор) подойдет. Негде не могу найти не совместимость не оттаржение.
Добрый день, Иван!
Такие не устанавливал, тут только методом тыка можно узнать, покупаете один, подключаете, работает, супер! Не работает, сдаем адаптер берем другой.
И на будущее, такие вещи лучше заранее искать, смотреть совместимость. Обычно купят то, что понравилось внешне, а оно ни с чем не работает, и начинаются скитания по интернетам.
не во всем согласен с алексеем. адаптер серии «луч» гораздо лучше мск. а цифровые домофоны адаптируются на уровне подъездов.
Здравствуйте, Алексей!
Подскажите, пожалуйста, по следующему вопросу. Хочу приобрести видеодомофон Tantos Rocky Wi-Fi. Планирую использовать его с одной вызывной панелью и с подъездным координатно-матричным домофоном Rainmann ao-3000. Как следует из вашего описания, мне также потребуется модуль сопряжения МСК. Подскажите, будет ли работать МСК в данной связке (будет ли система работоспособной?)? И какой тип камер можно подключить к указанному видеодомофону
Здравствуйте, подключил видеодомофон EVOLOGY через МСК СЛИМ по схеме к подъездному координатному домофону ВИЗИТ, а вызов с панели подъезда так и не проходит. Появляется сигнал домофона на видеодомофоне в квартире лишь когда сбросишь вызов или откроешь дверь подъезда в два динь-дона и всё, больше ничего. Как я только не пробовал его переподключать. Помогите пожалуйста.
День добрый! Открываем сайт даксис и страницу мск слим, внизу есть таблицы совместимости.
Про EVOLOGY написано НЕ СОВМЕСТИМ. Дальше пробовать нет смысла.
пока ждал ответа уже нашёл инфу и таблицу эту. Сижу плачу, купил модуль сопряжения за 1200. Грёбанный Китай.
Добрый вечер!
Подскажите как подключить цифровой подъездный аудиодомофон через блок сопряжения к панеле Тантос нео слим и в какой шлейф, если Р1 подключил вызывную видеопанель CVT у лифтов, а к P2 подключил вызывную панель у двери квартиры
Остаются один шлейф для подключения двух видеокамер (сине-бел, сине-бел) тут все понятно, что отпадает к комутации цифры аудио подъездной и второй шлейф P3 для подключения дополнительных мониторов …
Добрый вечер, Евгений!
Во-первых, надо узнать какая у вас модель подъездного домофона, чтобы ставить или МСК если координатный, или МСЦ если цифровой.
У МСК и МСЦ есть клеммы для подключения вызывной панели. Таким образом можно на один вход видеодомофона (например, Р1) подключить два устройства: подъездный домофон, и вызывную панель у ваших лифтов.
Тут надо смотреть как все подключено. А на сайте Даксис есть список домофонов с которыми точно работает МСК
Подскажите, пожалуйста, а через координатный блок сопряжения возможна установка 2-х вызывных панелей?!
Приветствую, Фариз! К МСК можно поделючить только одну вызывную панель. У Тантос есть коммутатор TS-NC10 при помощи которого можно подключить 2 панели.
Расширение возможностей классических мониторов домофонов
В линейке дополнительного оборудования классических мониторов TANTOS прибавление.
На склад поступило новое электронное реле TS-NC09 для мониторов серий Amelie, LILU, STARK, NEO, PRIME, LOKI, Tango, Sherlock.
Реле обеспечивает возможность формирования следующих сигналов:
1. Дублирование сигнала вызова.
В ряде случаев сигнал вызова необходимо продублировать с помощью светового или звукового оповещателя.
Например, дополнительное световое или звуковое оповещение может понадобится, когда домофон используются в шумных помещениях или квартирах, в которых проживают люди с ограниченными возможностями.
Выход срабатывает на 10 секунд, максимальный ток, потребляемый оповещателем, не более 200мА. Логика его работы не может быть изменена.
2. Формирование сигнала снятия трубки для использования с блоками сопряжения многоквартирных домофонов.
Не секрет, что «автоснятие» трубки блоком сопряжения порой не нравится пользователем и ложно воспринимается как неисправность блока сопряжения. Несмотря на то, что во многих системах типа «Умный дом» имитация присутствия человека в квартире является даже дополнительным преимуществом.
Для таких пользователей появилась возможность подключения блоков сопряжения типа МСК и МСЦ (производитель Даксис) с использованием сигнала «Hook» и, соответственно, реализацией логики работы подъездного домофона без «автоснятия» трубки.
3. Формирование команды открывание двери для контроллера СКУД.
По традиции, заведенной одним из корейских производителей, у большинства видеодомофонов команда открывания двери формируется с помощью реле установленного в вызывной панели.
Это не всегда удобно, т.к. не всегда управление осуществляется напрямую замком и не всегда контроллер, управляющий замком, установлен рядом с дверью.
Для таких случаев можно изменить логику работы второго выхода TS-NC09 с формирования сигнала «Hook» на дублирование сигнала открывания двери панели подключенной ко входу «Панель 1».
Время замыкания выхода 1 секунда и оно не может быть изменено.
Реле TS-NC09 требует подключения питания 12-15 вольт или от монитора домофона или от внешнего блока питания.
Спрашивайте в офисах продаж TANTOS.
