Sher khan magic car 7

Scher-khan Magicar 7

Всем привет, уважаемые Драйвовчане!) Хочу рассказать об автомобильной системе охраны — Scher-khan Magicar 7, которая установлена на моем Toyota Land Cruiser Prado 150.

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С ДВУСТОРОННЕЙ СВЯЗЬЮ И АВТОМАТИЧЕСКИМ ЗАПУСКОМ ДВИГАТЕЛЯ SCHER-KHAN MAGICAR 7

SCHER-KHAN MAGICAR 7 – это максимальное количество сервисных функций, мощная защита, продуманный интерфейс и стильный дизайн. Эта модель поистине шедевр технической мысли.

В 2011 году появилась обновленная версия SCHER-KHAN MAGICAR 7. В частности, был внедрен новый инновационный криптостойкий алгоритм кодирования радиосигнала MAGIC CODE™ PRO 2. В нем применяется блочно-потоковое шифрование всего отправляемого в радиоэфир пакета. При этом уникальные ключи MAGIC CODE™ PRO 2, в отличие от большинства существующих систем кодирования радиосигнала, не передаются в открытый эфир, что делает абсолютно бессмысленным перехват кодовых посылок. В качестве дополнительной защиты от кодоподмены в ряде режимов работы системы использована синхронизация по времени, то есть снятие с охраны возможно только при абсолютном совпадении времени на таймерах блока и брелока сигнализации. Помимо этого, MAGIC CODE™ PRO 2 отличается усовершенствованной функцией исправления ошибок, что позволяет системе уверенно воспринимать и исполнять даже искаженные помехами команды. Обновленная SCHER-KHAN MAGICAR 7 способна обеспечивать коммуникацию брелока и системного блока на расстоянии до 2 000 метров.

Модель оснащена брелоком-коммуникатором с обратной связью. Он предназначен для управления охранной системой и информирования водителя о срабатывании сигнализации с указанием его причины. То есть машину можно не только дистанционно запускать, скажем, для прогрева двигателя зимой, но и, находясь на расстоянии до 2 000 метров, получать массу полезной информации о состоянии автомобиля. Например, открыт ли багажник или капот, закрыты ли на замок двери, включено ли зажигание, работает ли двигатель. Все данные схематично отображаются на большом высококонтрастном жидкокристаллическом дисплее брелока. Брелок-коммуникатор снабжен еще и виброзвонком, поэтому обязательно напомнит хозяину о пропущенных тревожных вызовах.

Помимо надежной охраны автомобиля SCHER-KHAN MAGICAR 7 обеспечивает запуск двигателя по команде с брелока или внешнего устройства и автоматически по таймеру в установленное время. Есть возможность учитывать температуру в салоне и напряжение бортовой сети автомобиля для ограничения таймерных запусков двигателя. Кроме того, есть возможность реализовать автозапуск на автомобилях, оснащенных системой «Виртуальный ключ», а также на машинах с автоматической и ручной коробкой передач.

Особенности SCHER-KHAN MAGICAR 7:
1. дистанционный запуск двигателя;
2. управление вторым автомобилем с помощью основного брелока, при условии, что на нем также установлена система SCHER-KHAN MAGICAR 7;
3. синхронизация брелоков, позволяющая автовладельцу получать все сведения о состоянии автомобиля на основной брелок;
4. дополнительный датчик тахометра;
5. работа системы с турбированными двигателями на основе тахометрического сигнала позволяет или произвольно устанавливать время работы двигателя после выключения зажигания (1, 2 или 3 мин.), или данное время будет определяться системой автоматически (1-4 мин.) в зависимости от частоты оборота двигателя в течение последних 5 мин. до активации функции ТУРБО;
6. охрана автомобиля с работающем двигателем без ключа в замке зажигания в течение установленного (15, 25 и 45 мин.) или неограниченного времени;
7. функция энергосбережения батареи брелока, позволяющая продлить срок службы элементов питания до 3 раз;
8. встроенный таймер парковки, фиксирующий время, прошедшее с момента постановки автомобиля на стоянку;
9. функция блокировки кнопок на брелоке, позволяющая избежать произвольного нажатия кнопок. При активации режима тревоги, кнопки автоматически разблокируются;
10. функция БУДИЛЬНИК.

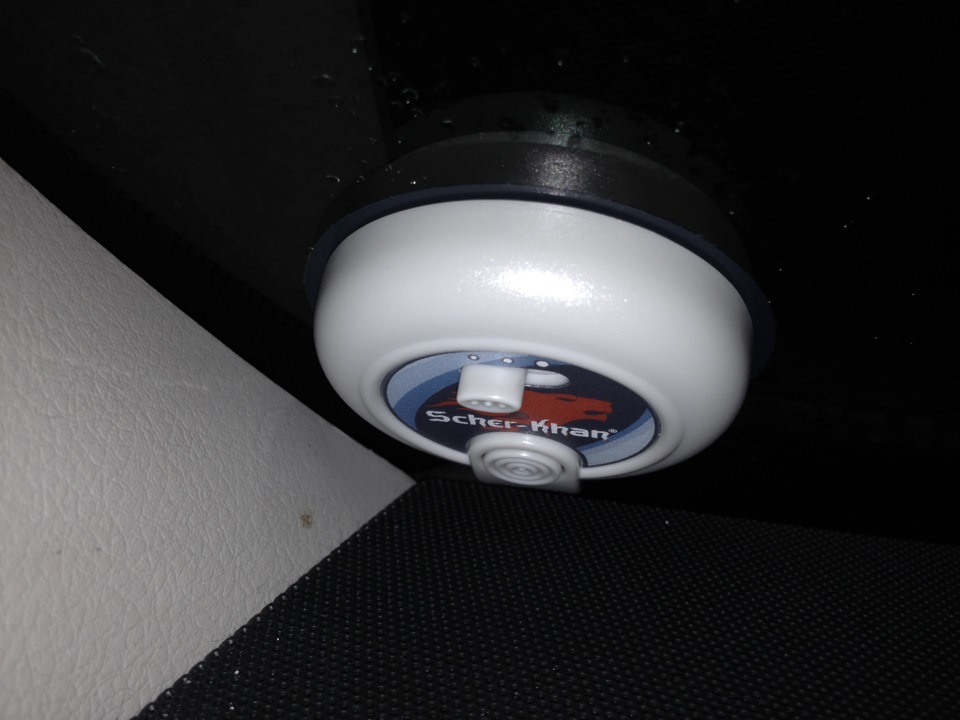

Сигнализацию устанавливали в Тойота-Центре, и знаете, наверно это далеко не самая хорошая сигнализация, так как частенько конфликтует с заводской, почему то постоянно пропадает свзяь с машиной, батарейки уже замучался менять! Двери закрывает, автозапуск работает (иногда с 7 этажа не достает, приходится спускаься) и слава Богу.

Спасибо за внимание!

Сигнализации Scher-Khan Magicar 7 с автозапуском

В «аналоговой» линейке сигнализаций Scher-Khan модель Magicar 7 стоит признать наиболее удачной – в ней автозапуск был реализован грамотно, без откровенных недоделок, как в предыдущих системах этой линейки. Поэтому она и стала наиболее популярной, однозначно превосходя ранние модели по удобству и функциональности и в то же время оставаясь дешевле, чем более новые.

Когда в процессе эксплуатации охранной системы возникают вопросы, часто оказывается, что инструкция уже давно или потеряна, или убрана в забытое место. Поэтому рассмотрим наиболее типичные из этих вопросов.

Как настроить Шерхан Магикар 7 для записи брелков в память сигнализации?

В основном спонтанное «забывание» штатных брелоков характерно для систем линейки Logicar, но и здесь возможна ситуация, когда система отказывается реагировать на совершенно исправный брелок. Так как прописать брелок сигнализации Шерхан Магикар 7 можно всего за несколько секунд, разрешить эту проблему не составит никакого труда.

Учтите, что на любой сигнализации, а не только на конкретной модели, нельзя «допрописать» брелок в дополнение к уже запомненным: в начале процесса память центрального блока очищается. Поэтому, если Вы по-быстрому пропишете свой основной брелок, не забудьте затем в свободное время повторить этот процесс уже со всем комплектом.

Если же время не поджимает, то сразу вернитесь домой за дополнительным брелоком и сразу пропишите весь комплект. Попытка программирования сразу всего комплекта позволяет исключить неисправности Шерхан Магикар 7, связанные с антенным модулем и его проводом. Если не прописывается только один брелок, то проблема явно в нем, а не в самой сигнализации. В общей сложности система может запомнить до трех брелоков, то есть к штатному комплекту можно докупить только один (например, если машину используют все члены семьи в разное время).

Вход в режим программирования выполняется после снятия машины с охраны и включения зажигания. Кнопку с обратной стороны модуля вызова нужно зажать примерно на пару секунд, пока не вспыхнет световая сигнализация (обычно поворотники, если установщик не подключил выход сигнализации на габариты).

Затем нужно быстро нажать эту кнопку еще раз – при паузе более 5 секунд вход в режим программирования не будет выполнен. Удачное начало программирования брелоков сигнализация подтвердит двумя вспышками, если в настройках не активирована защита пин-кодом, или один раз, если пин-код активирован.

При отсутствии защиты пин-кодом для того, чтобы записать брелок в память центрального блока, нужно:

Если в настройках установлен пин-код, то перед шагом 1 нужно успеть ввести сам код. Для этого:

Видео: Управление и настройка Scher-khan magicar

Аварийное снятие с охраны

Как отключить сигнализацию, если брелок сломан или не вовремя села батарейка? В Magicar 7 предусмотрен алгоритм аварийного отключения, который может быть использован как при активированной защите пин-кодом, так и без нее (заводская настройка).

Обратите внимание, что без защиты пин-кодом отключается сигнализация очень просто. Достаточно открыть дверь ключом, включить зажигание, зажать кнопку на датчике вызова на 2 секунды, а затем еще раз нажать кратковременно. Все – система будет снята с охраны.

Поэтому мы рекомендуем обязательно запрограммировать пин-код, так как с ним для снятия машины с охраны без брелока будет необходимо каждый раз вводить код аналогично тому, как это описано выше для программирования брелоков.

Активация защиты пин-кодом выполняется следующим образом:

Теперь пин-код активирован, его заводское значение – 11 для двухзначного или 1111 для четырехзначного. Далее задаем собственный код:

Интересно, что пин-кодов у системы два: мы рассмотрели выше использование пин-кода 1. Также есть и второй код, который не имеет заводского значения и имеет строго 4 цифры, которые могут принимать значения от 1 до 9 – то есть, если пин-код 1 имеет максимум 16 вариантов, то пин-код 2 – более 6 тысяч.

Активируется защита пин-кодом 2 в функции 1-7, которую нужно установить в значение 2. Далее записываем пин-код 2 (обратите внимание, что его можно использовать совместно с пин-кодом 1, так как способ ввода для аварийного снятия машины с охраны отличается):

Аварийное снятие с охраны происходит аналогично – десятью ударами активируем режим ввода (обратите внимание – для этого не нужно ни открывать двери, ни включать зажигание), затем «настукиваем» поочередно цифры кода. После удачного ввода последней цифры машина откроется.

Как включить «Магикар 7» в режим охраны без брелока? Точно таким же образом: закрыв двери и «настучав» пин-код 2.

Настройки автозапуска Магикар 7

Параметры автозапуска в сигнализации Шерхан настраиваются и в первом, и во втором меню настроек. В первом используются следующие функции:

В меню 2 для автозапуска актуальны функции:

Инструкция по установке и эксплуатации сигнализации Scher-Khan Magicar 7 с автозапуском

Сигнализационная система Scher-Khan Magicar 7 является одной из самых популярных на рынке противоугонных устройств для автомобиля. Это обусловлено широким функционалом, оптимальной ценой и другими преимуществами. Выбирая эту модель, необходимо изучить технические характеристики Шерхан Магикар 7, инструкцию по эксплуатации и основные функции автомобильной сигналки.

Технические характеристики

Сигнализация Scher-Khan Magicar 7 обладает такими характеристиками:

Комплектация

Комплектация автосигнализации Шерхан Магикар 7 представлена в следующем виде:

Функции

Набор функций сигнализации с автозапуском Кар Мэджик 7 достаточно обширный. В него входят следующие пункты:

В инструкции по эксплуатации сигнализации упоминаются и функции микропроцессорного блока. Они включают в себя такие возможности:

Преимущества и недостатки

По отзывам владельцев, сигналка Шерхан Магикар 7 обладает такими плюсами:

Отзывы пользователей учитывают и ряд минусов Magicar 7 Scher-Khan. В их числе:

Еще пользователи жалуются на частые ложные срабатывания системы. Но проблема устраняется повторным программированием датчика удара.

Как установить и подключить систему

Инструкция по установке системы Magicar 7 подробно описывает схему подключения и дает водителю возможность самостоятельного монтажа. Чтобы реализовать такую задачу, нужно придерживаться следующего руководства по установке:

Инструкция по эксплуатации

Автоматический запуск двигателя возможен только после правильной настройки системы. Для этого нужно изучить инструкцию Magicar 7 для «чайников» на русском языке, которая подробно описывает все тонкости программирования. Руководство по эксплуатации поможет самостоятельно настроить систему за пару минут.

Предназначение кнопок и значков

Функции кнопок автосигнализации указаны в инструкции. Перед тем как запустить систему, нужно тщательно изучить их.

Как запрограммировать брелок

Программирование брелока выполняется следующим образом:

Чтобы не допустить ошибок, нужно следовать таблице программирования.

Как включить автозапуск на Шерхан 7

Настройка автозапуска по команде выполняется с помощью удерживания второй кнопки пульта в течение 2 секунд. После этого происходит активация защитных функций и закрытие дверных замков. В результате двигатель заведется, а на экране появится индикация времени, которое остается до остановки.

Как настроить автозапуск по времени

Запуск по таймеру активируется следующим образом:

По температуре

Автозапуск по температуре активируется таким образом:

Как увеличить время прогрева

Чтобы увеличить время прогрева, следует нажимать на 4 или 3 кнопку на пейджере.

Как отключить функцию

Чтобы отключить опцию, необходимо деактивировать зажигание и открыть режим настроек с помощью кнопок 1 и 4. Потом нужно нажать на 3 кнопку, после чего световые индикаторы трижды моргнут, и прозвучит 3-х кратное звучание сирены.

Возможные неисправности и их устранение

Любые возможные неисправности имеют собственный код ошибки, по которому владелец авто может найти подходящий способ для решения проблемы. Если автозапуск не работает, возможно допущены такие неисправности:

Если допущены другие ошибки, световые индикаторы издадут 8 морганий. Чтобы устранить такую проблему, понадобится обратиться за помощью к специалисту, но не пытаться решить ее самостоятельно.

Подробный обзор автосигнализации Шерхан Магикар 7: характеристики и отзывы, инструкция по установке, настройке и эксплуатации

Автомобильная сигнализация уже много лет является устройством, без которого сложно представить охрану автомобиля. Шерхан Магикар 7 — усовершенствованная модель, позволяющая подключать к системе некоторые автомобильные устройства, такие, как система запуска автомобильного двигателя, стеклоочистители, магнитола, автомобильная печка.

Их подключение дает возможность, не выходя из дома, осуществлять прогрев салона или двигателя автомобиля, что особенно актуально в холодное время года.

О производителе

SCHER-KHAN — это торговая марка известной компании «МЕГА-Ф». Она была создана в 1995 году, а штаб-квартира расположена в Москве. Под этим брендом уже более двадцати лет выпускают автомобильные охранные системы и различные аксессуары.

В 1998 году SCHER-KHAN кардинально изменил отечественный рынок автомобильных охранных систем. В тот период одна российская компания организовала производство своей продукции в Южной Корее, которая вскоре стала эталоном качества продукции.

Применение передовых технологий и успешная реализация новых идей являются основным принципом компании. Это путь к созданию еще более надежных и удобных охранных систем.

Отзывы об автосигнализациях Шерхан Магикар 7: плюсы и минусы

По мнению пользователей, у сигнализации Шерхан Магикар 7 множество преимуществ. Среди основных можно выделить:

Согласно отзывам потребителей, слабых сторон у данного устройства практически нет. Единственный недочет — для некоторых пользователей не очень удобна функция автозапуска.

Комплектация и технические характеристики

Данное оборудование характеризуется:

Устройство имеет брелок с ЖК-дисплеем — это обеспечивает удобство его применения даже в темное время суток. Наличие режима «Валет» позволяет временно снимать автомобиль с охраны.

Брелок оборудования оснащен силиконовыми кнопками, что довольно удобно в применении.

Система Шерхан Магикар 7 оснащается специальной функцией, позволяющей контролировать напряжение бортовой сети.

Помимо этого, система ведет протокол тревожных событий, а также записывает их в базовый блок, в случае если связь с брелоком отсутствует.

Особенности Scher-Khan Magicar 7:

Комплектация Scher-Khan Magicar 7:

Официальный сайт: где посмотреть инструкцию и другие модели

Посмотреть полную инструкцию по эксплуатации и ознакомиться с другими моделями SCHER-KHAN можно на официальном сайте компании — на

Особенности установки и схема подключения

Автосигнализация Шерхан Магикар 7 имеет довольно простую конструкцию, что существенно облегчает процесс ее монтажа.

Программирование нового брелка

Программирование брелока Шерхан 7 имеет простой алгоритм и может выполняться автовладельцем самостоятельно, для этого нужно знать некоторые особенности.

Для записи устройств необходимо отключить режим охраны, а также установить в новые пульты батарейки.

Программирование происходит следующим способом:

Краткая инструкция по эксплуатации

Правильная настройка сигнализации Шерхан Магикар 7 — это начальные действия, являющиеся значимым этапом в работе охранного устройства. Чтобы ее корректно настроить, необходимо следовать инструкции по эксплуатации.

Настройка времени на брелке

Автозапуск

Для осуществления запуска двигателя следует нажать на основном брелоке клавишу II и удерживать в течение 2 секунд. Авто включит режим охраны и двигатель будет запущен.

Уточнить завелась ли машина можно, посмотрев на экран брелока. До автоматического завершения работы мотора на экране будет отображен отсчет времени.

Возможные показатели: 5, 15, 25 или 45 минут.

В момент автозапуска:

Автомобиль не получится завести при не задействованном стояночном тормозе. Владельцы транспортных средств с МКПП должны сначала выполнить резервирование процедуры запуска мотора.

Если после описанного двигатель авто не завелся, то система попробует его еще два раза. В случае если дистанционный запуск двигателя не осуществился, рекомендуется обратиться к специалистам.

Как включить/отключить турботаймер?

Эта опция позволит обеспечить защиту турбины без траты времени.

Кроме основного режима защиты турбины, который срабатывает при отключении двигателя, на некоторых охранных устройствах предусмотрена опция регулярного прогрева агрегата.

Прогрев производится строго по установленному графику через равные промежутки времени, мотор запускается на 2 минуты.

Отключить режим Турбо можно с пульта управления.

Наличие этой функции влияет на стоимость охранной системы, и покупать ее нужно только водителям, у которых транспортные средства оснащены турбированным двигателем.

Как полностью отключить систему?

Если автосигнализация Шерхан 7 не открывает двери, следует отключить систему при помощи PIN-кода.

Отключить «сигналку» без использования брелока можно двумя способами — снятие с охраны и аварийное отключение и кодирование.

Чтобы совершить эти действия нужно знать место расположения кнопки Valet, позволяющей перевести устройство в сервисный режим.

В ином случае она будет находиться «на взводе» и подступиться без негативных последствий к ней не получится.

Узнать, где находится именно в вашем авто кнопка «Валет» можно, почитав в мануале либо спросив у мастеров, устанавливавших охранное устройство.

Как правило, установщики сигнализаций размещают их под передней приборной панелью или вблизи от блока предохранителей (встречаются варианты, когда кнопка Valet располагается под рулевой колонкой, в области водительских педалей или за бардачком).

Если вы не знаете расположение кнопки «Валет», тогда ориентируйтесь на местоположение индикатора сигнализации.

Если он расположен справа или посередине — кнопку нужно искать поблизости, если в передней левой части салона — кнопка будет там.

Сброс настроек на заводские

Автосигнализации бренда SCHER-KHAN — многофункциональные и надежные охранные системы, отличающиеся длительным сроком эксплуатации.

Однако при их некорректном использовании, могут случаться сбои.

При эксплуатации SCHER-KHAN могут возникать следующие проблемы:

Что делать, если появились такие сбои?

Для этого нужно выполнить следующее:

Следует обратить внимание на сигналы звуком и светом устройства при каждом нажатии. Они обязательно должны быть.

Стоимость

Цена на сигнализацию Scher-Khan Magicar 7 зависит от автомобиля, на который она будет установлена и от продавца.

Стоимость на такую сигнализацию варьируется и составляет от 6 659 руб. до 10 650 руб.

Где купить автосигнализацию Scher-Khan Magicar 7?

Купить данное охранное устройство можно в специализированных магазинах, установочных центрах и на интернет-площадках.

В Москве

В Санкт-Петербурге

Автомобильное охранное устройство Scher Khan Magicar 7 заслужило только положительные отзывы покупателей благодаря простоте эксплуатации, надежности, удобству и дополнительным функциям.

Даже несмотря на достаточно высокую стоимость охранного оборудования, эта сигнализация пользуется высоким спросом среди владельцев транспортных средств.

Инструкции

Статьи и обзоры

Словарь терминов и сокращений по радиосвязи

Нормативные документы

Технические спецификации

Новости и пресс-релизы

СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС) SCHER-KHAN MAGICAR 7

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Система тревожной сигнализации транспортного средства СТСТС SCHERKHAN MAGICAR 7 (далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемым к приборам охраны для автомобиля:

ГОСТ Р 41.97-99 — Единообразные предписания, касающиеся официального утверждения систем тревожной сигнализации транспортных средств (СТСТС) и механических транспортных средств в отношении их систем тревожной сигнализации (СТС)

ГОСТ Р 50009-2000 — Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний.

Благодарим за приобретение двусторонней автомобильной охранной системы ШЕРХАН МагиКар 7.

Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем.

Система ШЕР-ХАН МагиКар-7 является сложным электронным оснащением автомобиля. От его функционирования и правильной установки зависит безопасность Вашей жизни, здоровья и дорожной обстановки, качество работы близкорасположенной радиоэлектронной аппаратуры и средств связи. Доверяйте установку системы только специализированным сервисным станциям. В период эксплуатации периодически проверяйте правильность функционирования системы.

ВНИМАНИЕ!

При покупке проверьте правильность заполнения гарантийного талона. Фирма-производитель и поставщик системы не несут ответственности за любое игнорирование пунктов руководств по установке и эксплуатации, а также за ошибки, допущенные при установке.

Если возникли проблемы, связанные с функционированием системы, пожалуйста, незамедлительно обратитесь в сервисный центр для диагностики или за консультацией.

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 7

SCHERKHAN MAGICAR 7 является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим дисплеем. Система осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстоянии до 2 000 м.

В ШЕР-ХАН МагиКар-7 предусмотрена функция автоматического запуска двигателя по командам: брелока, внешнего устройства, внутреннего таймера с учетом или без учета температуры в салоне автомобиля и (или) напряжения аккумулятора. Автосигнализация предназначена для работы на автомобилях с напряжением бортовой сети 12 В и механической или автоматической трансмиссией. Защита процессорного блока, датчика удара, датчика вызова и антенного блока выполнена по стандарту IP-40, что предусматривает установку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.

СОДЕРЖАНИЕ

КОМПЛЕКТ ПОСТАВКИ

ПЕРЕЧЕНЬ ФУНКЦИЙ

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ОПИСАНИЕ БРЕЛОКОВ

ФУНКЦИОНИРОВАНИЕ СИСТЕМЫ

ПРОГРАММИРОВАНИЕ БРЕЛОКОВ

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ брелока

КОМПЛЕКТ ПОСТАВКИ

При покупке системы убедитесь в комплектности поставки. Указанный комплект является базовым и может быть расширен в соответствии с пожеланием покупателя дополнительными компонентами.

Дополнительные компоненты SCHER-KHAN MAGICAR 7

Дополнительные компоненты не входят в комплект поставки и приобретаются отдельно.

* Процессорный блок может помнить коды только трех брелоков

ПЕРЕЧЕНЬ ФУНКЦИЙ

Функции брелка-коммуникатора

Функции процессорного блока

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Виды тревожного сигнала

* В таблице приведено максимальное значение. Фактическое расстояние может меняться и зависит от ряда объективных причин: взаимного расположения антенны брелока-коммуникатора и антенного блока, наличия металлических предметов вблизи антенн, радиопомех в эфире, погодных условий, степени разряда элемента питания брелка и т. п.

Способы управления

Защита электрических цепей

Сферы защиты

Прочие параметры

Элементы питания

* В таблице приведено среднее значение. Срок службы элемента питания зависит от интенсивности пользования брелоком, качества элемента питания и режимов работы брелока

ВНИМАНИЕ!

Применяйте только качественные элементы питания. Использование элемента питания низкого качества может привести не только к сокращению срока службы брелка, но и к его повреждению.

ОПИСАНИЕ БРЕЛОКОВ

Подготовка брелока-коммуникатора к работе

Перед использованием брелка необходимо привести его в рабочее состояние, т. к. при транспортировке батарея питания находится вне батарейного отсека брелока, исключая тем самым разряд батареи до начала эксплуатации. Перед началом эксплуатации брелка отведите фиксатор крышки батарейного отсека, нажмите на крышку и выдвиньте ее в сторону антенны. Установите батарейку в батарейный отсек, соблюдая полярность, указанную на дне батарейного отсека. Закройте и зафиксируйте крышку батарейного отсека. Брелок готов к работе.

Символы на дисплее брелока-коммуникатора

	Индикатор работы передатчика брелка-коммуникатора и наличия связи от брелока к процессорному блоку
	Индикатор уровня сигнала обратной связи
	Индикатор разряда элемента питания брелока-коммуникатора и режима «Battery Save Mode»
	Индикатор времени, напряжения, температуры и дополнительной текстовой информации
	Индикатор режима VALET
	Индикатор состояния режима охраны. Индикатор запирания и отпирания замков в режиме VALET
	Индикатор включения сигналов сирены
	Индикатор отключения датчика удара
	Индикатор включения вибрационного вызова
	Индикатор включения автоматического управления центральным замком по зажиганию
	Индикатор включения будильника
	Индикатор включения автоматического запуска двигателя по таймеру
	Индикатор дистанционного включения дополнительных каналов
	Индикатор включения режима «Турбо»
	Индикатор включения режима пассивной постановки на охрану
	Индикатор включения режима «Свободные руки»
	Индикатор перехода в режим работы со вторым автомобилем
	Индикатор открытой двери
	Индикатор открытого капота/нажатой педали тормоза
	Индикатор открытого багажника
	Индикатор тревоги, вызванной датчиком удара
	Индикатор вызова владельца автомобиля
	Индикатор выполненного резервирования запуска и тревоги, вызванной включением зажигания
	Индикатор работающего двигателя
	Индикатор работы световой сигнализации

Соответствие кнопок основного и дополнительного брелоков

Пример обозначений:

I — быстрое (0.5 сек.) нажатие кнопки

I— — длительное (2 сек.) нажатие кнопки

(I+II) — быстрое (0.5 сек.) одновременное нажатие кнопок (комбинация кнопок)

(I+II)— — длительное (2 сек.) одновременное нажатие кнопок (комбинация кнопок)

* При длительных 2 сек. нажатиях кнопки (II+III)— происходит последовательная смена режимов в порядке (1) > (2) > (выключено). В режиме (1) функция «Свободные руки» имеет малую дальность работы — символ не мигает. В режиме (2) функция «Свободные руки» имеет высокую дальность работы — символ мигает

Настройка брелка-коммуникатора

Для установки требуемого режима работы брелока выполните шаги в соответствии с приведенной таблицей.

Шаг	Номер кнопки	Время нажатия	Функция (режим)
ШАГ 1	(I+III)—	2 сек.	Вход в режим программирования функций брелка. Появление надписи подтверждается тональным сигналом брелока.
ШАГ 2	Автоматический переход после ШАГА 1		Установка текущего времени. Мигают показания текущего времени. Нажатием кнопки I изменяется значение часов. Нажатием кнопки II изменяется значение минут.
ШАГ 3	IV	0,5 сек.	Установка времени автоматического запуска двигателя по таймеру. Мигают показания установленного времени, символ и символ . Нажатием кнопки I изменяется значение часов. Нажатием кнопки II изменяется значение минут.
ШАГ 4	IV	0,5 сек.	Установка времени включения будильника. Мигают показания установленного времени и символы и . Нажатием кнопки I изменяется значение часов. Нажатием кнопки II изменяется значение минут.
ШАГ 5	IV	0,5 сек.	Включение/выключение будильника. Мигают символы и текущего состояния функции. Нажатием кнопки I последовательно изменяется текущее состояние функции (ON — OFF — ON).
ШАГ 6	IV	0,5 сек.	Включение/выключение функции вызова владельца автомобиля. Мигают символы и текущего состояния функции. Нажатием кнопки I последовательно изменяется текущее состояние функции (ON — OFF — ON).
ШАГ 7	IV	0,5 сек.	Включение/выключение вибрационного сигнала брелка. Мигают символ и текущее состояние функции. Нажатием кнопки I последовательно изменяется текущее состояние функции (ON — OFF — ON).
ШАГ 8	IV	0,5 сек.	Изменение формата отображения температуры «°С» или «°F». Мигает символ, соответствующий текущему формату. Нажатием кнопки I последовательно изменяется формат отображения температуры (°С — °F — °С).
ШАГ 9	IV	0,5 сек.	Изменение формата отображения времени «24H» или «12H». Мигает символ, соответствующий текущему формату. Нажатием кнопки I последовательно изменяется формат отображения времени (24H — 12H — 24H).
ШАГ 10	IV	0,5 сек.	Включение/выключение функции «Battery Save Mode». Мигают символы и текущего состояния функции. Нажатием кнопки I последовательно изменяется текущее состояние функции (ON — OFF — ON).
ШАГ 11	IV	0,5 сек.	Выход из режима программирования функций брелка. Брелок переходит в режим управления системой. Подтверждается тональным сигналом брелока.

ВНИМАНИЕ!

В режиме программирования функций брелка-коммуникатора время между нажатиями кнопок брелока не должно превышать 15 сек., иначе брелок автоматически перейдет в режим управления системой. В режиме программирования функций брелка-коммуникатора в диапазоне от шага 2 до шага 10 возможен переход к предыдущему шагу, для этого необходимо кратковременно нажать кнопку III брелока-коммуникатора.

Установка точного значения текущего времени является необходимым условием для правильной работы будильника и автоматического запуска двигателя по таймеру.

Включение подсветки дисплея [Кнопка (III)]

Кратковременное нажатие кнопки III брелка-коммуникатора вызовет включение подсветки дисплея брелока на 10 сек.

Функция парковочного таймера

Для включения парковочного таймера два раза в течение 1 сек. коротко нажмите кнопку III брелка-коммуникатора. Вы услышите один короткий сигнал брелока, парковочный таймер начнет отсчет времени, на дисплее показания текущего времени будут сменяться показаниями парковочного таймера с частотой 1 раз в 3 сек. Для выключения парковочного таймера два раза в течение 1 сек. коротко нажмите кнопку III брелка?коммуникатора. Вы услышите два коротких сигнала брелока, показания парковочного таймера исчезнут с дисплея.

Блокировка клавиатуры [Кнопки (III+IV)]

Вы можете заблокировать клавиатуру брелка-коммуникатора, если хотите избежать случайного нажатия кнопок.

Для этого кратковременно нажмите кнопки (III+IV) брелока. Вы услышите один короткий сигнал брелка, на дисплее брелока на 3 сек. появится надпись «Hold», кнопки брелка будут заблокированы. Для выключения блокировки клавиатуры кратковременно нажмите кнопки (III+IV) брелока. Вы услышите два коротких сигнала брелка, клавиатура брелока разблокируется.

Режим энергосбережения «Battery Save Mode»

Режим «Battery Save Mode» служит для снижения энергопотребления брелка-коммуникатора. В этом режиме брелок обладает меньшей дальностью действия и обеспечивает обратную связь с системой только при постановке и снятии с охраны этим брелоком. Функция вибровызова в режиме «Battery Save Mode» не работает.

Брелок-коммуникатор автоматически переходит в режим «Battery Save Mode» при критическом уровне разряда элемента питания. Принудительное включение и выключение режима «Battery Save Mode» возможно в режиме программирования функций брелока-коммуникатора (см. «Настройки брелка-коммуникатора» на стр. 14). Индикацией включения режима служит мигание символа на дисплее брелока.

Управление вторым автомобилем

Брелок-коммуникатор может быть использован для независимого управления вторым автомобилем, если на нем также установлена система SCHERKHAN MAGICAR 7. Для того чтобы перевести брелок в режим управления вторым автомобилем нажмите кнопки (I+II) брелока на 2 сек. Вы услышите один короткий сигнал брелка, на дисплее брелока появится символ . После этого, необходимо запрограммировать код брелка в память второй системы (см. «ПРОГРАММИРОВАНИЕ БРЕЛОКОВ» на стр. 66).

Теперь Вы можете полноценно управлять вторым автомобилем. Для возврата в режим управления первым автомобилем нажмите кнопки (I+II) брелока на 2 сек. Вы услышите два коротких сигнала брелка, символ исчезнет с дисплея, брелок перейдет в режим управления первым автомобилем.

Индикация уровня сигнала обратной связи

Уровень сигнала обратной связи от процессорного блока к брелоку отображается на дисплее брелока символом .

При снижении уровня сигнала обратной связи число элементов этого символа уменьшается: .

При отсутствии сигнала обратной связи символы и исчезают с дисплея.

Показания индикатора изменяются только при получении сигнала обратной связи. Проверить наличие и качество связи между процессорным блоком и брелоком можно нажатием кнопки IV брелка-коммуникатора.

ФУНКЦИОНИРОВАНИЕ СИСТЕМЫ

Постановка на охрану [Кнопка (I)]

Выключите зажигание, закройте двери, капот, багажник. Кратковременно нажмите на кнопку I брелока. Система перейдет в режим охраны, замки дверей запрутся, блокировка стартера (зажигания) включится до тех пор, пока система не будет снята с режима охраны.

При постановке на охрану:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Включение датчиков:

Примечание:

Если при постановке в режим охраны Вы услышали три дополнительных сигнала сирены* и три сигнала брелока, аварийная сигнализация вспыхнула три раза, а на дисплее в течение 5 сек. мигает изображение открытой двери, капота или багажника, то это значит, что в машине открыта дверь, капот или багажник. В этом случае система встанет на охрану с обходом активированного датчика. Датчик двери, капота или багажника будет немедленно принят под охрану при восстановлении его работоспособности.

Сигналов об обходе датчиков дверей не последует, если активирована функция 2-2.

Постановка на охрану с работающим двигателем [Кнопка?(I)]

Не выключая зажигания, закройте двери, капот, багажник. Кратковременно нажмите на кнопку I брелка. Система перейдет в режим охраны, замки дверей запрутся, блокировка стартера включится до тех пор, пока система не будет снята с режима охраны.

Если используется блокировка зажигания (программируемая функция 1-10 в опционном значении, см. стр. 70), она не будет активирована вплоть до момента выключения зажигания или до начала тревоги.

Для реализации охраны с работающим двигателем необходимо, чтобы были выполнены соответствующие подключения при установке системы и было запрограммировано значение тахометрического сигнала (см. «Программирование тахометрического сигнала» на стр. 66), если контроль за работой двигателя осуществляется по тахометру (программируемая функция 2-21 в значении 2).

При постановке на охрану:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Включение датчиков:

Примечание:

Если при постановке в режим охраны Вы услышали три дополнительных сигнала сирены* и три сигнала брелка, аварийная сигнализация вспыхнула три раза, а на дисплее в течение 5 сек. мигает изображение открытой двери, капота или багажника, то это значит, что в машине открыта дверь, капот или багажник. В этом случае система встанет на охрану с обходом активированного датчика. Датчик двери, капота или багажника будет немедленно принят под охрану при восстановлении его работоспособности.

Охрана с работающим двигателем невозможна при выполнении резервирования запуска.

Сигналов об обходе датчиков дверей не последует, если активирована функция 2-2.

Постановка на охрану в режиме «Pit-Stop»

Автосигнализация SCHERKHAN MAGICAR 7 позволяет включить режим охраны с работающим двигателем без ключа в замке зажигания. Для реализации этой функции необходимо чтобы были выполнены соответствующие подключения при установке системы, и выбрано пользовательское значение программируемой функции 2-16 (см. стр. 83). Если контроль за работой двигателя осуществляется по тахометру (программируемая функция 2-21 в значении 2, см. стр. 84), необходимо запрограммировать значение тахометрического сигнала (см. «Программирование тахометрического сигнала» на стр. 66).

Для включения режима «Pit Stop» по окончании поездки выполните следующие действия:

При активации режима «Pit-Stop»:

Примечание:

Включение режима «Pit-Stop» возможно только при задействованном стояночном тормозе, закрытом капоте и отпущенной педали тормоза.

Если используется блокировка стартера (программируемая функция 1-10 в заводском значении, см. стр. 70), активация режима «Pit-Stop» будет сопровождаться включением блокировки стартера. Если установлено значение 3 программируемой функции 2-16 (см. стр. 83) вместо обратного отсчета времени до окончания работы двигателя в режиме «Pit-Stop», начнется прямой отсчет времени работы двигателя в часах и минутах. Включение режима «Pit-Stop» возможно во время выполнения резервирования запуска двигателя. Включение режима «Pit-Stop» невозможно во время выполнения режима «Турбо».

Теперь Вы можете поставить систему на охрану в режиме «Pit-Stop». Для этого кратковременно нажмите на кнопку I брелока. Система ШЕР-ХАН МагиКар-7 перейдет в режим охраны, замки дверей запрутся, блокировка стартера (программируемая функция 1-10 в заводском значении, см. стр.70) будет включена до тех пор, пока система не будет снята с режима охраны и не завершится режим «Pit-Stop». Если используется блокировка зажигания (программируемая функция 1-10 в опционном значении, см. стр. 70), она не будет активирована вплоть до окончания работы двигателя или до начала тревоги.

При постановке на охрану:

Включение датчиков:

Примечание:

Если при постановке в режим охраны Вы услышали три дополнительных сигнала сирены*, аварийная сигнализация вспыхнула три раза, а на дисплее в течение 5 сек. мигает изображение открытой двери или багажника, то это значит, что в машине открыта дверь или багажник. В этом случае система встанет на охрану с обходом активированного датчика. Датчик двери или багажника будет немедленно принят под охрану при восстановлении его работоспособности.

Сигналов об обходе датчиков дверей не последует, если активирована функция 2-2.

Для выключения режима «Pit-Stop» нажмите кнопку II брелока на 2 сек.

При выключении режима «Pit-Stop»:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Примечание:

Режим «Pit-Stop» немедленно завершиться при наступлении тревоги, выключении стояночного тормоза, открытии капота или нажатии на педаль тормоза.

Режим «Pit-Stop» невозможно активизировать в режиме «Турбо».

Программируемая функция 1-18 (см. стр. 71) отвечает за отпирание дверных замков в момент перехвата зажигания при включении режима «Pit-Stop». При необходимости этот сервис можно отключить.

Автоматическая постановка в режим охраны

Функцию автоматической постановки можно включить/выключить, изменив состояние программируемой функции 1-5 (см. стр. 69). При включенной автоматической постановке и выключенном зажигании система автоматически встает в режим охраны через 30 сек. после закрытия последней двери (капота, багажника). Система предупреждает об автоматической постановке сигналами аварийной сигнализации и сирены* каждые 10 сек. Если в течение 30 сек. двери, (капот, багажник) были открыты, то система встанет в режим охраны через 30 сек. после закрытия дверей (капота, багажника).

Индикацией включения функции служит наличие символа на дисплее брелока.

Если выбрано значение 4 программируемой функции 1-5, (см. стр. 69), то система в режим охраны не встает, а только включает блокировку стартера (зажигания) по истечении 30 сек. после выключения зажигания или по завершении режимов резервирования запуска, «Pit-Stop» и «Турбо».

Для выключения блокировки стартера (зажигания) в этом случае необходимо кратковременно нажать кнопку II брелка.

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Режим тревоги

Если в режиме охраны будет открыта дверь, капот, багажник, нажата педаль тормоза или включено зажигание, то система перейдет в режим тревоги на 30 сек. Сигналы аварийной сигнализации и сирены будут длиться 30 сек. По окончании 30 сек. система вернется в режим охраны.

В случае, если причина, вызвавшая тревогу не устранена, система отработает 8 циклов тревоги по 30 сек. каждый и вернется в режим охраны с обходом активного датчика. Если сработает зона тревоги датчика удара (сильное воздействие), то система перейдет в режим тревоги на 10 сек., сигналы аварийной сигнализации и сирены будут длиться 10 сек.

По окончании 10 сек. система вернется в режим охраны. При срабатывании зоны предупреждения датчика удара (слабое воздействие) система не перейдет в режим тревоги, а лишь выдаст серию из четырех коротких сигналов сирены и аварийной сигнализации*. Световые сигналы в последнем случае, могут быть отключены при помощи программируемой функции 2-1 (см. стр. 82). Вы можете прекратить режим тревоги коротким нажатием на кнопку I или II брелока. Замки при этом не отопрутся, и система перейдет из режима тревоги в режим охраны.

В режиме тревоги:

* Наличие сигналов сирены и аварийной сигнализации определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Режим напоминания

Если брелок-коммуникатор получил сигнал тревоги от датчиков дверей, капота, багажника, педали тормоза, зажигания, датчика удара или датчика вызова и Вы этого не заметили сразу, то брелок после передачи сигнала тревоги переходит в режим напоминания (короткими звуковыми сигналами и индикацией зоны, которая вызвала режим тревоги). Для прекращения режима напоминания и проверки состояния автомобиля кратковременно нажмите кнопку IV брелока или кратковременно нажмите кнопку II для выхода из режима охраны и отпирания замков дверей.

В режиме напоминания:

* Короткие звуковые сигналы отсутствуют при включенном вибровызове

Примечание:

Брелок-коммуникатор не переходит в режим напоминания при получении сигнала предупреждения от датчика удара (слабое воздействие).

Снятие с охраны [Кнопка (II)]

Когда система находится в режиме охраны, кратковременно нажмите на кнопку II брелока. Система снимется с охраны, замки дверей отопрутся, блокировка стартера (зажигания) отключится.

При снятии с охраны:

Если при снятии с охраны Вы услышали 6 коротких сигналов сирены*, а аварийная сигнализация вспыхнула 6 раз, то это значит, что за время охраны система входила в режим тревоги от датчиков дверей, капота, багажника, педали тормоза или зажигания.

Если при снятии с охраны Вы услышали 5 коротких сигналов сирены*, а аварийная сигнализация вспыхнула 5 раз, то это значит, что за время охраны система входила в режим тревоги от датчика удара (сильное воздействие).

Если при снятии с охраны Вы услышали 4 коротких сигнала сирены*, а аварийная сигнализация вспыхнула 4 раза, то это значит, что за время охраны система срабатывала от зоны предупреждения датчика удара (слабое воздействие).

Если в режиме охраны система срабатывала только от зоны предупреждения или зоны тревоги датчика удара, то при снятии с охраны система сообщит об этом миганием символа на дисплее брелока, надписью «Shoc» и указанием числа срабатываний:

Если в режиме охраны система срабатывала только от датчика вызова владельца, то при снятии с охраны система сообщит об этом миганием символа на дисплее брелка, надписью «CALL» и указанием числа срабатываний.

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37).

Примечание:

В системе существует возможность двухшагового отключения режима охраны, что может существенно повысить противоугонные характеристики устройства. Для этого необходимо активировать программируемую функцию 1-19 (см. стр. 71). Теперь, чтобы снять систему с охраны после однократного нажатия кнопки II брелока в течение 15 сек. следует нажать кнопку II брелка повторно, в случае, если не используется PIN 1, или ввести с брелока PIN 1 последовательным нажатием кнопок, соответствующих цифрам кода.

Установив значение 2 программируемой функции 2-5 (см. стр. 82) и выполнив соответствующие подключения при установке системы, можно реализовать пошаговое открытие дверей при снятии с охраны. В этом случае, отключение охраны будет сопровождаться отпиранием водительской двери, а двери пассажиров разблокируются только после повторного нажатия кнопки II брелка.

Автоматический возврат в режим охраны

В системе реализована возможность автоматического возврата в режим охраны в течение 30 сек., если после отключения охраны с брелока не была открыта дверь, капот или багажник. Система предупреждает об автоматическом возврате в охрану сигналами аварийной сигнализации и сирены* каждые 10 сек. Программируемая функция 1-8 (см. стр. 69) предоставляет возможность выбора автоматического возврата в охрану с запиранием или без запирания замков дверей, а также полного отключения этого сервиса.

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Функция «Свободные руки» [Кнопки (II+III)—]

Нажатием кнопок II+III брелка-коммуникатора на 2 сек. можно включить или выключить функцию «Свободные руки». Когда функция «Свободные руки» включена, система автоматически встает в режим охраны при Вашем удалении от автомобиля с брелоком-коммуникатором на дистанцию 15 — 35 м или снимается с охраны и отпирает замки дверей при приближении. Включение/выключение режима охраны будет сопровождаться мелодичным сигналом брелока-коммуникатора.

Функция «Свободные руки» имеет два режима работы:

Смена режимов работы происходит длительным 2 сек. нажатием кнопок II+III брелка-коммуникатора в следующем порядке: (Функция включена, режим 1) > (Функция включена режим 2) > (Функция выключена) > (Функция включена, режим 1) и т. д.

Примечание:

Дистанция от блока до брелока-коммуникатора, при которой система принимает решение о постановке или снятии режима охраны может меняться и зависит от ряда объективных причин: взаимного расположения антенны брелка-коммуникатора и антенного блока, наличия металлических предметов вблизи антенн, радиопомех в эфире, погоды и т. п.

ВНИМАНИЕ!

Функция «Свободные руки» работает только при использовании брелока-коммуникатора с ЖК-дисплеем, при использовании дополнительных брелоков без дисплея эта функция недоступна.

Функция «Свободные руки» также недоступна в режиме «Battery Save Mode».

Постоянное использование функции «Свободные руки» не рекомендуется, так как это резко уменьшает ресурс батареи питания брелка.

Система не будет автоматически сниматься с охраны в режиме «Свободные руки», если активировано двухшаговое выключение охраны (программируемая функция 1-19).

При включении функции «Свободные руки»:

При выключении функции «Свободные руки»:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Поиск автомобиля

Для поиска автомобиля на стоянке коротко нажмите кнопку I брелока в режиме охраны. Система выдаст пять коротких сигналов сирены и десять вспышек световой сигнализации. При этом брелок выдаст один звуковой сигнал. В данном режиме система выдает короткие сигналы сирены независимо от значения программируемой функции 1-4.

Открытие багажника [Кнопка (III)—]

Нажмите и удерживайте 2 сек. кнопку III брелка, после чего багажник откроется. Если в этот момент система находится в режиме охраны, то она снимется с охраны, блокировка стартера отключится. Используя программируемую функцию 1-1 (см. стр. 68) можно реализовать снятие с охраны с отпиранием дверных замков при дистанционном открытии багажника. Также существует возможность дистанционного открытия багажника без снятия системы с охраны, при котором временно отключаются триггер багажника и датчик удара. В последнем случае, охрана отключенных зон возобновляется после закрытия багажника.

При открытии багажника:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Примечание:

Для реализации этой функции необходимо наличие электропривода замка багажника, подключенного к соответствующему выходу процессорного блока системы.

Если после команды «открыть багажник со снятием системы с охраны» багажник не был открыт, произойдет автоматическая перепостановка на охрану независимо от состояния функции 1-8 (см. стр. 69).

Проверка состояния [Кнопка (IV)]

Если Вам необходимо проверить состояние системы, воспользуйтесь коротким нажатием кнопки IV брелка-коммуникатора. Информация о состоянии системы будет показана на дисплее брелока-коммуникатора и подтверждена сигналами сирены и аварийной сигнализации.

При проверке состояния системы:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

При проверке состояния системы индикация текущего времени сменяется значением температуры в салоне автомобиля. Температура может отображаться в °С или °F (см. стр. 15).

Второе короткое нажатие кнопки IV брелока-коммуникатора в течение 6?ти сек. после первого, позволяет посмотреть информацию о напряжении аккумулятора автомобиля в вольтах.

Третье короткое нажатие кнопки IV брелка-коммуникатора в течение 6-ти сек. после второго, позволяет посмотреть информацию о напряжении элемента питания брелока-коммуникатора в вольтах.

Вызов владельца автомобиля

При необходимости вызова владельца автомобиля постучите твердым предметом (монета, ключи и т. п.) дважды в течение 1,5 сек. вблизи датчика вызова или дважды коротко нажмите кнопку на корпусе датчика вызова.

Светодиод датчика вызова засветится синим цветом на 3 сек., если система в этот момент находится в режиме охраны. Функция вызова владельца автомобиля доступна в любом из режимов охраны и в режиме снято с охраны при выключенном зажигании.

Для прекращения сигналов брелока-коммуникатора и проверки состояния автомобиля кратковременно нажмите кнопку IV.

При вызове владельца:

Примечание:

Вы можете отключить функцию вызова владельца в меню программирования функций брелока см. стр. 15.

Режим Паника или Jack Stop™ [Кнопка (I)—]

При нажатии кнопки I брелка на 2 сек. система войдет в режим «Паника» или режим JackStop™ — программируемая функция 1-10 (см. стр. 70).

Если система была снята с охраны, то она встанет в режим охраны, замки дверей запрутся. Сирена будет звучать 90 сек., аварийная сигнализация вспыхивать 90 сек. По истечении 90 сек. система перейдет в режим охраны до тех пор, пока не будет снята с охраны брелоком или режимом аварийного отключения. Режимы «Паника» и JackStop™ можно остановить коротким нажатием кнопки I или II. Режимы «Паника» и JackStop™ используются в случае опасности или при необходимости привлечь внимание к автомобилю. Режим работы реле блокировки двигателя зависит от значения программируемой функции 1-10. В режиме JackStop™ программируемая функция 1-10 дает возможность выбрать таймерный (с задержкой 30 сек.), прогрессивный или псевдослучайный алгоритм работы реле блокировки при работающем двигателе. Последние два алгоритма используются для имитации неисправности автомобиля.

В режиме «Паника» и JackStop™:

Различия в алгоритмах «Паника» и JackStop™ в зависимости от выбранного значения программируемой функции 1-10:

ВНИМАНИЕ!

Режим JackStop™ может использоваться только в экстренных случаях.

Так как он предусматривает остановку двигателя во время движения, то в некоторых случаях это может быть опасно. При выборе того или иного режима проконсультируйтесь со специалистом.

Отключение сигналов сирены [Кнопка (I+II)]

Кратковременным одновременным нажатием кнопок (I+II) брелка можно включить или выключить сигналы сирены и световой сигнализации.

В зависимости от состояния программируемой функции 1-4 (см. стр. 69), будут отключены либо подтверждающие и предупредительные сигналы сирены, либо все сигналы сирены, либо только тревожные сигналы сирены, либо все сигналы звуковой и световой сигнализации. При этом сигналы брелока будут присутствовать. Индикацией включения сигналов сирены служит наличие символа на дисплее брелка.

При включении сигналов сирены:

При выключении сигналов сирены:

Режим VALET [Кнопки (I+III)]

Для отключения охранных функций системы и при передаче машины на сервисную станцию для обслуживания Вы можете воспользоваться режимом VALET. Для этого в режиме «снято с охраны» кратковременно нажмите кнопки (I+III) брелока.

В режиме VALET можно управлять запиранием и отпиранием замков дверей. Для запирания или отпирания замков кратковременно нажмите кнопку I или II. В режиме VALET также доступно управление замком багажника, дополнительными каналами, программирование брелоков и режим «Турбо».

Режим VALET отображается на дисплее символом .

При включении режима VALET:

Для выхода из режима VALET кратковременно нажмите кнопки I+III брелока.

При выключении режима VALET:

Для включения и выключения режима VALET можно также воспользоваться многофункциональной кнопкой датчика вызова владельца.

Для включения режима VALET:

Вы услышите один сигнал сирены*, аварийная сигнализация вспыхнет один раз. Система войдет в режим VALET

Для выключения режима VALET:

При включенном зажигании нажмите кнопку на корпусе датчика вызова на 2 сек. Вы услышите два сигнала сирены*. Аварийная сигнализация вспыхнет два раза. Система перейдет из режима VALET в полнофункциональный режим.

*Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

ВНИМАНИЕ!

Не отдавайте персоналу сервисных станций брелоки от системы при техническом обслуживании автомобиля. Впоследствии такие меры позволяют сберечь автомобиль от угона.

Включение и выключение датчика удара [Кнопки?(I+IV)]

Вы можете отключить двухуровневый датчик удара. Одновременно кратковременно нажмите кнопки (I+IV) брелока, в результате датчик будет выключен или включен. Индикацией отключения датчика служит символ на дисплее брелка. Выключение датчика необходимо, если Вы оставляете автомобиль там, где возможны его ложные срабатывания (автомобиль припаркован вблизи трамвайных путей, в автомобиле остается ребенок или животное).

При отключении датчика удара:

При включении датчика удара:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Датчик удара называется двухуровневым, потому что имеет два уровня срабатывания от воздействия на автомобиль.

При слабом ударе система выдает предупреждение 4 короткими сигналами сирены и 4 вспышками аварийной сигнализации или только 4 короткими сигналами сирены, в зависимости от состояния программируемой функции 2-1 (см. стр. 82). Брелок-коммуникатор подает короткий тональный сигнал, на дисплее мигает символ . При сильном воздействии система переходит в режим тревоги длительностью 10 сек.

При помощи программируемой функции 1-3 (см. стр. 69) можно включить или выключить автоматическое управление центральным замком по включению и выключению зажигания. Если функция активирована, то замки дверей будут автоматически заперты через 15 или 5 сек. после того как зажигание будет включено, при условии, что все двери и багажник закрыты.

Отпирание замков происходит немедленно при выключении зажигания.

Программируемая функция 1-3 в значении 4 позволяет однократно после запуска двигателя запирать замки дверей при появлении сигнала генератора или при превышении порогового значения тахометрического сигнала, если были выполнены соответствующие подключения при установке системы и запрограммировано значение тахометрического сигнала (см. «Программирование тахометрического сигнала» на стр. 66).

Отпирание замков в этом случае происходит при исчезновении сигнала генератора или тахометра. Индикацией включения функции служит наличие символа на дисплее брелока.

Режим «Турбо»

Если автомобиль имеет двигатель, оснащенный турбиной, то после длительной работы на высоких оборотах его не рекомендуется останавливать сразу. Двигатель должен работать на холостых оборотах некоторое время, необходимое для охлаждения турбины. Для этого в системе SCHERKHAN MAGICAR 7 предусмотрен режим «Турбо».

Если режим «Турбо» разрешен (программируемая функция 2-18 в опционном значении, см. стр. 83), то после выключения зажигания двигатель будет продолжать работать. При помощи программируемой функции 2-18 Вы можете выбрать длительность работы в режиме «Турбо» равную 2-м или 4-м мин. или определяемую автоматически в пределах от 2-х до 4-х мин. в зависимости от оборотов двигателя за последние 5 мин. Режим «Турбо» с автоматически определяемым временем работы может быть реализован, только если контроль за работой двигателя осуществляется по сигналу тахометра (программируемая функция 2-21 в значении 2) и было запрограммировано значение тахометрического сигнала (см. «Программирование тахометрического сигнала» на стр. 66). Индикацией использования режима «Турбо» служит наличие символа на дисплее брелока.

При помощи программируемой функции 1-16 (см. стр. 70), Вы можете выбрать способ включения режима «Турбо»:

Если установлено заводское значение программируемой функции 1-16, перехват зажигания в момент включения режима «Турбо» будет происходить автоматически при выключении зажигания, при условии, что включен стояночный тормоз, отпущена педаль тормоза и закрыт капот.

Если установлено значение 2 программируемой функции 1-16 перехват зажигания в момент включения режима «Турбо» будет происходить автоматически при включении стояночного тормоза, при условии, что отпущена педаль тормоза и закрыт капот.

Если установлено значение 3 программируемой функции 1-16, перехват зажигания в момент включения режима «Турбо» возможен только вручную, двойным коротким нажатием кнопки II брелка, при условии, что включен стояночный тормоз, отпущена педаль тормоза и закрыт капот.

Для включения режима «Турбо» по окончании поездки выполните следующие действия:

При включении режима «Турбо»:

Примечание:

Включение режима «Турбо» возможно только при задействованном стояночном тормозе, закрытом капоте и отпущенной педали тормоза.

Если используется блокировка стартера (программируемая функция 1-10 в заводском значении, см. стр. 70), активация режима «Турбо» будет сопровождаться включением блокировки стартера. Включение режима «Турбо» возможно однократно с момента активации стояночного тормоза.

Теперь Вы можете поставить систему на охрану в режиме «Турбо». Для этого кратковременно нажмите на кнопку I брелка. Система перейдет в режим охраны, замки дверей запрутся, блокировка стартера (программируемая функция 1-10 в заводском значении, см. стр. 70) будет включена до тех пор, пока система не будет снята с режима охраны и не завершится режим «Турбо». Если используется блокировка зажигания (программируемая функция 1-10 в опционном значении, см. стр. 70), она не будет активирована вплоть до окончания работы двигателя или до начала тревоги.

При постановке на охрану:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Включение датчиков:

Примечание:

Если при постановке в режим охраны Вы услышали три дополнительных сигнала сирены*, аварийная сигнализация вспыхнула три раза, а на дисплее в течение 5 сек. мигает изображение открытой двери или багажника, то это значит, что в машине открыта дверь или багажник. В этом случае система встанет на охрану с обходом активированного датчика. Датчик двери или багажника будет немедленно принят под охрану при восстановлении его работоспособности.

Сигналов об обходе датчиков дверей не последует, если активирована функция 2-2.

Для экстренного выключения режима «Турбо» нажмите кнопку II брелка на 2 сек.

При выключении режима «Турбо»:

Примечание:

Режим «Турбо» немедленно завершится при выключении стояночного тормоза, открытии капота или нажатии на педаль тормоза. Программируемая функция 1-18 (см. стр. 71) отвечает за отпирание дверных замков в момент перехвата зажигания при включении режима «Турбо». При необходимости этот сервис можно отключить.

Управление дополнительным каналом 1 [Кнопка?(IV)—]

Если в Вашем автомобиле установлены электромеханический замок капота, дополнительный предпусковой подогреватель или другое сервисное оборудование, Вы можете управлять работой этих устройств с помощью брелка. Для этого нажмите кнопку IV брелока на 2 сек. На выходе дополнительного канала 1 процессорного блока появится короткий или длительный сигнал (программируемая функция 2-8, см. стр. 82).

Включение дополнительного канала:

Для выключения сигнала на выходе дополнительного канала 1 нажмите кнопку IV брелока на 2 сек.

Выключение дополнительного канала:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Активация дополнительного канала 1 возможна не только командой с брелока, но может быть связана с такими системными событиями как постановка, снятие с охраны и окончание автоматического запуска. Выбрать необходимое событие позволяет программируемая функция 2-10 (см. стр. 83).

Управление дополнительным каналом 2 [Кнопки (II+III)]

Если в Вашем автомобиле установлены электромеханический замок капота, дополнительный предпусковой обогреватель или другое сервисное оборудование, Вы можете управлять работой этих устройств с помощью брелка. Для этого кратковременно нажмите кнопки (II+III) брелока.

На выходе дополнительного канала 2 процессорного блока появится короткий или длительный сигнал (программируемая функция 2-9, см. стр. 82).

Включение дополнительного канала:

Для выключения сигнала на выходе дополнительного канала 2 кратковременно нажмите кнопки (II+III) брелока.

Выключение дополнительного канала:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Активация дополнительного канала 2 возможна не только командой с брелока, но может быть связана с такими системными событиями как начало автоматического запуска, успешный автоматический запуск двигателя или отпирание замков дверей пассажиров. Выбрать необходимое событие дает возможность программируемая функция 2-11 (см. стр. 83).

Дистанционный запуск двигателя [Кнопка (II)-]

Для запуска двигателя нажмите кнопку II брелка на 2 секунды. Система встанет в режим охраны, замки дверей запрутся, двигатель автомобиля запустится. После того как двигатель запустился, на дисплее брелока-коммуникатора начнется обратный отсчет времени, оставшегося до окончания работы двигателя в автоматическом режиме. Время работы двигателя программируется и может составлять 5, 15, 25 или 45 минут (программируемая функция 1-12, см. стр. 70).

В момент запуска:

Примечание:

Автоматический запуск двигателя возможен только при выключенном зажигании, задействованном стояночном тормозе, закрытом капоте и отпущенной педали тормоза. Для автомобилей с ручной коробкой передач необходимо предварительно выполнить процедуру резервирования запуска (см. стр. 51).

Подробнее о причинах, препятствующих автоматическому запуску двигателя см. на стр. 53.

Если запуск не произошел с первого раза, то система повторит попытку.

Автосигнализация производит не более трех попыток запуска после получения команды с брелока.

Если двигатель автомобиля не запустился после последней попытки, обратитесь на сервисную станцию для диагностики Вашего автомобиля.

Если используется блокировка стартера (программируемая функция 1-10 в заводском значении, см. стр. 70), запуск двигателя будет сопровождаться включением блокировки стартера.

При удачном запуске:

Включение датчиков:

Для того чтобы начать движение на автомобиле Вам необходимо выключить охрану, открыть дверь, вставить ключ зажигания в замок и повернуть его в положение ON (ВКЛ.), нажать на педаль тормоза и выключить стояночный тормоз.

Для того чтобы дистанционно остановить двигатель нажмите кнопку II брелока на 2 секунды. Система останется в режиме охраны и через 30 сек. после остановки двигателя начнет контролировать датчик удара.

При остановке двигателя:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Примечание:

Работа двигателя в режиме дистанционного запуска немедленно завершится при выключении стояночного тормоза, открытии капота или нажатии на педаль тормоза.

За минуту до окончания времени работы двигателя в автоматическом режиме брелок подаст два коротких звуковых сигнала.

Режим резервирования автоматического запуска двигателя

Режим резервирования используется только для ручной коробки передач и исключает возможность автоматического запуска двигателя, если рычаг коробки передач не установлен в нейтральное положение. Символ на дисплее брелока-коммуникатора означает, что резервирование выполнено и возможен автоматический запуск двигателя.

Программируемая функция 1-16 см. (стр. 70) дает возможность выбрать один из трех алгоритмов выполнения резервирования.

Алгоритм 1 (значение 1 программируемой функции 1-16):

Алгоритм 2 (значение 2 программируемой функции 1-16):

Алгоритм 3 (значение 3 программируемой функции 1-16):

Примечание:

В зависимости от состояния программируемой функции 1-17 (см. стр. 71) алгоритм резервирования может завершаться закрытием двери, автоматической постановкой на охрану с запиранием замков дверей после остановки двигателя или вручную, при постановке на охрану, нажатием кнопки I брелока.

Открытие двери, капота, багажника, выключение стояночного тормоза или нажатие на педаль тормоза после выполнения шага 6 сделает невозможным автоматический запуск двигателя.

Работа двигателя в режиме резервирования немедленно завершится при выключении стояночного тормоза, открытии капота или нажатии на педаль тормоза.

Двигатель автомобиля не остановится на шаге 6, если используется режим «Турбо».

Программируемая функция 1-18 (см. стр. 71) отвечает за отпирание дверных замков в момент перехвата зажигания при резервировании автоматического запуска двигателя. При необходимости этот сервис можно отключить.

ВНИМАНИЕ!

Перед выходом из автомобиля закройте люк и стекла.

Оставляйте рычаг коробки передач всегда в нейтральном положении.

При выполнении режима резервирования не оставляйте в автомобиле людей и животных.

Не выполняйте автоматический запуск двигателя, если в автомобиле находятся люди или животные.

Не используйте автоматический запуск двигателя на автомобилях с открытым верхом.

Если работа режима резервирования отличается от описанных алгоритмов, срочно обратитесь на сервисную станцию за консультацией.

До устранения причин неправильной работы не пользуйтесь автоматическим запуском двигателя.

Диагностика причин неудачного автоматического запуска двигателя

Если автоматический запуск двигателя невозможен, то при нажатии кнопки II брелка на 2 секунды, брелок-коммуникатор подаст тройной звуковой сигнал и на дисплее появится информация о неудавшемся запуске с указанием кода ошибки. Сирена издаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску:

Причины, препятствующие запуску:

Так, например, если автоматический запуск двигателя невозможен по причине открытой двери, на дисплее брелока-коммуникатора появится следующая информация:

Установка таймера для автоматического запуска двигателя [Кнопки (II+IV)]

Воспользуйтесь коротким нажатием кнопок (II+IV) брелка для включения или выключения запуска двигателя по таймеру. Индикацией включения запуска двигателя по таймеру служит наличие метки на дисплее брелока. В системе предусмотрено четыре режима запуска двигателя по таймеру. Первый режим позволяет запускать двигатель каждые сутки в заранее установленное время, второй режим позволяет запускать двигатель периодически каждые 8 часов, третий — каждые 4 часа, четвертый — каждые 2 часа, для прогрева (или охлаждения салона в регионах с жарким климатом). Два режима не могут быть использованы одновременно, тот режим, который Вам необходим, может быть выбран при помощи программируемой функции 1-13 (см. стр. 70).

Для автоматического запуска двигателя по таймеру в определенное время (24 ч.) необходимо установить желаемое время запуска при помощи брелка-коммуникатора:

Установка времени запуска двигателя по таймеру:

Шаг	Номер кнопки	Время нажатия	Функция (режим)
ШАГ 1	(I+III)—	2 сек.	Вход в режим программирования функций брелока. Появление надписи подтверждается тональным сигналом брелка
ШАГ 2	Автоматический переход после ШАГА 1		Установка текущего времени. Мигают показания текущего времени. Нажатием кнопки I изменяется значение часов. Нажатием кнопки II изменяется значение минут
ШАГ 3	IV	0,5 сек.	Установка времени автоматического запуска двигателя по таймеру. Мигают показания установленного времени, символ и символ . Нажатием кнопки I изменяется значение часов. Нажатием кнопки II изменяется значение минут
ШАГ 4	(I+III)—	2 сек.	Выход из режима программирования функций брелока. Брелок переходит в режим управления системой. Подтверждается тональным сигналом брелка

ВНИМАНИЕ!

В режиме программирования функций брелока-коммуникатора время между нажатиями кнопок брелка не должно превышать 15 сек., иначе брелок автоматически перейдет в режим управления системой.

Для включения автоматического запуска двигателя по таймеру каждые 8, 4 или 2 часа установки точного времени запуска не требуется, достаточно короткого нажатия кнопок (II+IV) брелока. Первый запуск двигателя произойдет после включения режима через 8, 4 или 2 часа.

При включении запуска двигателя по таймеру:

При выключении запуска двигателя по таймеру:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

ВНИМАНИЕ!

Запуск двигателя по таймеру возможен только в режиме охраны.

Установка точного значения текущего времени является необходимым условием для правильной работы автоматического запуска двигателя по таймеру «24 ч».

Время запуска двигателя по таймеру «24 ч» может сдвигаться до ± 2 мин в сутки.

Запуск двигателя по сигналу внешнего? устройства

В системе предусмотрена возможность автоматического запуска и прекращения работы двигателя при получении импульсного сигнала от внешнего устройства. Для реализации этой возможности необходимо, чтобы было установлено значение 4 программируемой функции 2-20 (см. стр. 84) и были выполнены соответствующие подключения при установке системы.

ВНИМАНИЕ!

Установка значения программируемой функции 2-20 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с выбранным назначением входа габаритных огней. Неправильная установка значения данной программируемой функции может привести к выходу из строя узлов автомобиля.

Ограничение числа автоматических запусков

В системе предусмотрена возможность ограничения числа последовательных автоматических запусков. При помощи программируемой функции 1-14 (см. стр. 70) можно ограничить автоматические запуски 5-ю, 7-ю, 16-ю или вообще отказаться от ограничения.

Ограничение числа таймерных запусков по температуре и напряжению аккумуляторной батареи

По желанию пользователя возможно реализовать отсрочку таймерного запуска вплоть до достижения установленной температуры в салоне автомобиля (программируемая функция 1-21, стр. 71) или до момента, когда аккумуляторная батарея разрядится до 11,5 В (программируемая функция 1-20, стр. 71). Температурный порог может принимать значения: —15, —25, +60 °С (для охлаждения салона в регионах с жарким климатом).

Пример: если активировать 8-часовой таймер автоматического запуска, установить температурный порог, равный —15 °С и активировать отсрочку запуска по напряжению, то двигатель будет автоматически запускаться при снижении температуры до —15 °С или при понижении напряжения бортовой сети до 11,5 В, но не чаще чем 1 раз в 8 часов.

Доступ в автомобиль без брелока может потребоваться в целом ряде случаев.

Например, при утере брелка или если в брелоке села батарея питания.

Система ШЕРХАН МагиКар 7 предоставляет такую возможность.

Доступ в автомобиль без брелка, без ввода персонального кода возможен только, если программируемая функция 1-6 (см. стр. 69) находится в заводском значении. Для этого:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Если Вы хотите использовать персональный код для снятия системы с охраны при отсутствии брелка, записи кодов новых брелоков, использования режима двухшагового снятия с охраны, то в систему необходимо записать персональный код PIN 1, состоящий из четырех или двух цифр (определяется программируемой функцией 1-6, см. стр. 69).

Значение каждой цифры кода может меняться от 1 до 4. Таким образом, код может иметь значение от 1111 до 4444 или от 11 до 44. Ввод кода происходит при помощи многофункциональной кнопки на корпусе датчика вызова.

Запись персонального кода PIN 1:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Ввод персонального кода PIN 1:

ВНИМАНИЕ!

Запись и последующий ввод кода PIN 1 возможны, только если программируемая функция 1-6 находится в опционном значении.

Если код аварийного отключения PIN 1 трижды введен некорректно, то система запретит ввод кода в течение следующих 20 мин. или до тех пор, пока Вы не снимете систему с охраны с помощью брелка.

Заводское значение PIN 1 1111 в случае четырехзначного кода и 11, соответственно, в случае двухзначного.

Система SCHERKHAN MAGICAR 7 позволяет ставить и снимать режим охраны без брелока, посредством датчика вызова. Для этого Вам необходимо выбрать пользовательское значение программируемой функции 1-7 (см. стр. 69) и записать персональный код PIN 2, состоящий из четырех цифр. Значение каждой цифры кода может меняться от 1 до 9.

Таким образом, код может иметь значение от 1111 до 9999.

Ввод кода и его запись происходит посредством датчика вызова владельца автомобиля. Заводского значения кода PIN 2 не предусмотрено.

Запись персонального кода PIN 2:

Если на каком-то из шагов Вы ошиблись, то необходимо произвести запись кода, начиная с пункта 1).

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Ввод персонального кода нужен, когда система находится в режиме охраны для снятия с охраны и отпирания замков дверей и когда система снята с охраны для постановки на охрану и запирания замков дверей.

При постановке в режим охраны после ввода кода PIN 2 система производит снятие с охраны и последующую постановку с запиранием замков дверей через 30 сек. (программируемая функция 1-8 должна быть в заводском значении, см. стр. 69).

Ввод персонального кода PIN 2:

ВНИМАНИЕ!

Использование персонального кода PIN 2 возможно только после включения программируемой функции 1-7.

Система допускает пять попыток ввода кода в течение 30 мин. Если код был введен неверно, то его ввод блокируется на 24 часа или до тех пор, пока Вы не снимете систему с охраны с помощью брелка.

Персональный код PIN 2 не программируется на заводе. Обязательно запрограммируйте этот код самостоятельно.

Предупреждение о невыключенных габаритах

Автосигнализация помогает защитить аккумулятор автомобиля от разряда. Если Вы забыли выключить габаритные огни, то при постановке в режим охраны с выключенным двигателем брелок-коммуникатор подаст серию звуковых сигналов в течение 5 секунд. В это время на дисплее будут мигать изображения замка, фар и индикатор разряда элемента питания. Для использования этого сервиса необходимо установить значение 2 программируемой функции 2-20 (см. стр. 84) и выполнить соответствующие подключения при установке системы.

ВНИМАНИЕ!

Установка значения программируемой функции 2-20 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с выбранным назначением входа габаритных огней. Неправильная установка значения данной программируемой функции может привести к выходу из строя узлов автомобиля.

Блокировка стартера или зажигания

Система в режиме охраны не позволит завести двигатель автомобиля. При попытке завести двигатель в режиме охраны система передаст сигнал тревоги на брелок-коммуникатор. Режим работы блокировки двигателя выбирается при установке системы на сервисной станции и зависит от значения программируемой функций 1-10 (см. стр. 70). Подробно о блокировании двигателя Вашего автомобиля можно узнать по месту установки системы.

При выборе блокировки стартера, система будет предохранять стартер автомобиля от повторного включения, если двигатель работает в режимах автоматического запуска, резервирования запуска, «Турбо» и «Pit-Stop».

Предупреждение об открытой двери

Система позволяет реализовать предупреждение об открытой двери (программируемая функция 1-2, см. стр. 69). Возможно выбрать один из нескольких алгоритмов работы: аварийная сигнализация мигает в течение 60 сек., если дверь автомобиля открыта и включено зажигание, аварийная сигнализация мигает в течение 60 сек., если дверь автомобиля открыта и двигатель работает, аварийная сигнализация мигает постоянно, если дверь автомобиля открыта и включено зажигание. Данная функция повышает безопасность на дороге, предупреждая других водителей о посадке и высадке пассажиров.

Примечание:

Предупреждение об открытии двери отсутствует в режиме резервирования автоматического запуска двигателя.

В системе предусмотрена возможность освещения пространства около автомобиля в течение 15 сек. после постановки и снятия с охраны при помощи аварийной сигнализации.

В зависимости от состояния программируемой функции 1-11 (см. стр. 70), подсветка может быть включена при постановке в охрану, при снятии с охраны или и при постановке и снятии с охраны.

Защита радиоканала от перехвата кода

Система имеет специальную защиту передаваемых брелоком команд.

При каждом нажатии кнопки на брелоке системы кодовая посылка изменяется по специальному алгоритму. Это сделано для защиты системы от перехвата кода и его подбора (интеллектуального взлома системы охраны). Алгоритм защиты кода специально разработан для систем SCHER?KHAN и является уникальным, не применяемым ни в одной охранной системе других марок.

Регулировка чувствительности датчика удара

Вы можете настроить чувствительность датчика удара в зависимости от Ваших требований. Для настройки чувствительности на датчике предусмотрено два регулятора. Регулятор с цифрой 1 — устанавливает чувствительность зоны предупреждения, регулятор с цифрой 2 — устанавливает чувствительность зоны тревоги. Поворот регуляторов по часовой стрелке уменьшает чувствительность, а против часовой — увеличивает. Проконсультируйтесь на сервисной станции о месте расположения датчика удара, он должен быть легко доступен для регулировки.

Регулировка чувствительности датчика вызова владельца

Вы можете настроить чувствительность датчика вызова владельца автомобиля в зависимости от Ваших требований. Для настройки чувствительности на датчике предусмотрен ступенчатый регулятор с тремя положениями. Крайнее левое положение регулятора соответствует минимальной чувствительности датчика, крайнее правое — максимальной.

Датчик должен быть расположен в нижнем углу лобового стекла автомобиля, но он не должен касаться корпусом обивок стойки и приборной панели. В датчике вызова применена защита от ложных срабатываний. Для вызова необходимо, чтобы в течение 1,5 сек. последовало более одного удара по датчику.

Программирование тахометрического сигнала

Если контроль за работой двигателя осуществляется по тахометрическому сигналу (программируемая функция 2-21 в значении 2, см. стр. 84), то для обеспечения нормальной работы системы в режимах охраны с работающим двигателем, автоматического запуска, резервирования запуска, «Турбо», «Pit-Stop» и запирания замков дверей по тахометру, необходимо запрограммировать частоту сигнала на входе тахометрического датчика.

Для программирования тахометрического сигнала:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37).

ПРОГРАММИРОВАНИЕ БРЕЛОКОВ

Система может запомнить коды трех брелоков.

Для записи кодов брелоков:

При записи кода хотя бы одного нового брелка коды всех брелоков, ранее записанных в память системы, будут удалены. Это позволяет контролировать несанкционированную запись брелоков.

Для выхода из режима программирования не предпринимайте никаких действий в течение 4 сек. после записи кода последнего брелока.

Если после шага 4 не предпринимать никаких действий, то через 5 сек. Вы услышите один сигнал сирены*, аварийная сигнализация вспыхнет один раз, система перейдет из режима программирования брелоков в режим VALET.

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ брелка

Программирование функций системы с помощью брелока состоит из четырех шагов:

Примечание:

Если при выборе функции Вы ошиблись с количеством нажатий и (или) отсутствуют сигналы сирены и аварийной сигнализации, то необходимо повторить все действия, начиная с шага 1.

Вы можете выйти из режима программирования на любом шаге.

Для этого не предпринимайте никаких действий в течение 4-х секунд.

Если Вы услышали один продолжительный сигнал сирены, то это означает выход системы из режима программирования функций. Для продолжения программирования необходимо повторить все действия, начиная с шага 1.

ВНИМАНИЕ!

Программирование функций системы с помощью брелока возможно только при выключенном зажигании в режиме «снято с охраны».

Если необходимо изменить более одной функции из выбранного Вами меню, то выбор каждой функции для изменения необходимо начинать с шага 1.

Меню программируемых функций № 1 [кнопка (I+IV)—]

Подробное описание программируемых функций меню № 1

Программируемая функция 1-1: «Управление замком багажника в режиме охраны»

Эта функция позволяет пользователю выбрать: снимать систему при отпирании багажника с охраны и отпирать электроприводы замков дверей или нет.

Данная программируемая функция имеет три значения:

Программируемая функция 1-2: «Предупреждение об открытой двери»

Эта функция позволяет избежать аварийной ситуации при посадке и высадке пассажиров, а также в том случае, если неплотно закрыта какая?либо дверь автомобиля во время движения. Когда функция включена, при включенном зажигании или при работающем двигателе в случае открытия двери система включает мигание аварийной сигнализации автоматически. Мигание прекратится немедленно, как только будет закрыта дверь или выключено зажигание (завершится работа двигателя).

Данная программируемая функция имеет четыре значения:

Программируемая функция 1-3: «Управление центральным замком по включению и выключению зажигания»

Эта функция позволяет включить или выключить автоматическое запирание и отпирание замков дверей при включении и выключении зажигания, по сигналу тахометрического датчика или датчика генератора.

Если двери автомобиля открыты, то запирания не произойдет. Включение данной функции индицируется на дисплее брелока символом .

Данная программируемая функция имеет четыре значения:

Программируемая функция 1-4: «Назначение комбинации кнопок (I+II)»

Эта функция изменяет назначение короткого нажатия кнопок (I+II), что позволяет выбрать различные типы оповещения и тревоги в зависимости от потребностей пользователя. При выключении каких-либо сигналов сирены на дисплее пропадает символ .

Данная программируемая функция имеет четыре значения:

Программируемая функция 1-5: «Автоматическая постановка на охрану»

Эта функция позволяет включить или выключить функцию автоматической постановки в режим охраны или автоматическую блокировку двигателя.

При включении автоматической постановки на охрану система автоматически переходит в режим охраны через 30 сек. после выключения зажигания и закрытия всех дверей, капота, багажника. Включение автоматической постановки на охрану индицируется на дисплее брелка символом .

Данная программируемая функция имеет четыре значения:

Программируемая функция 1-6: «Использование PIN 1»

Эта функция позволяет разрешить или запретить использование персонального кода PIN 1 для снятия системы с охраны при отсутствии брелока, записи кодов новых брелоков, включения режима VALET, а также в режиме двухшагового снятия с охраны.

Данная программируемая функция имеет три значения:

Программируемая функция 1-7: «Использование PIN 2»

Эта функция позволяет разрешить или запретить использование персонального кода PIN 2 для постановки и снятия системы с охраны при отсутствии брелка, посредством датчика вызова владельца.

Данная программируемая функция имеет два значения:

Программируемая функция 1-8: «Автоматический возврат в режим охраны»

Эта функция позволяет разрешить или запретить автоматический возврат в режим охраны в течение 30 сек., если после отключения охраны с брелока не была открыта дверь, капот или багажник.

Данная программируемая функция имеет три значения:

Программируемая функция 1-9: «Подготовка АКБ к автоматическому запуску»

Эта функция позволяет разрешить или запретить включение световой сигнализации автомобиля на 15 сек. непосредственно перед автоматическим запуском двигателя. Включение световой сигнализации перед запуском двигателя позволяет увеличить стартерный ток при низких температурах и увеличивает срок службы аккумулятора автомобиля.

Данная программируемая функция имеет два значения:

Программируемая функция 1-10: «Выбор режима “Паника” или режима JackStop™»

Эта функция изменяет алгоритм работы выхода блокировки двигателя.

Режим «Паника» используется при блокировке цепи стартера, а режим JackStop™ при блокировке зажигания. Кроме того, эта программируемая функция дает возможность выбрать один из трех алгоритмов работы реле блокировки зажигания в режиме JackStop™: таймерный (с задержкой 30 сек.), прогрессивный или псевдослучайный. Последние два алгоритма используются для имитации неисправности автомобиля.

Данная программируемая функция имеет четыре значения:

Примечание к функции 1-10:

Данная функция позволяет выбрать режим «Паника» или режим JackStop™ (защита от ограбления):

ВНИМАНИЕ!

Неправильная установка значения программируемой функции 1-10 может привести к отказу оборудования или созданию аварийной ситуации на дороге.

Режим JackStop™ может использоваться только в экстренных случаях. Так как он предусматривает остановку двигателя во время движения, то в некоторых случаях это может быть опасно.

Программируемая функция 1-11: «Подсветка при помощи аварийной сигнализации»

Эта функция позволяет включить или выключить освещение пространства около автомобиля в течение 15 сек. после постановки и снятия с охраны при помощи аварийной сигнализации. Данная опция позволяет сделать более удобной эксплуатацию автомобиля в темное время суток.

Данная программируемая функция имеет четыре значения:

Программируемая функция 1-12: «Время работы двигателя в режимах автоматического запуска и “Pit-Stop”»

Эта функция позволяет пользователю ограничить время работы двигателя в режимах автоматического запуска и «Pit-Stop».

Данная программируемая функция имеет четыре значения:

Примечание к функции 1-12:

Возможность использования режима «Pit-Stop» и время работы двигателя в этом режиме определяется так же значением программируемой функции 2-16 (см. стр. 83).

Программируемая функция 1-13: «Интервал работы автоматического запуска по таймеру»

Эта функция позволяет выбрать необходимый интервал времени, через который будет производиться автоматический запуск двигателя автомобиля при использовании функции запуска двигателя по таймеру.

Пользователь может выбрать вариант, наиболее соответствующий его требованиям.

Данная программируемая функция имеет четыре значения:

Программируемая функция 1-14: «Ограничение числа последовательных автоматических запусков»

Эта функция позволяет выбрать количество автоматических запусков двигателя автомобиля, которое система будет производить после включения функции запуска двигателя по таймеру. После того как это количество будет исчерпано, символ на дисплее брелка погаснет.

Данная программируемая функция имеет четыре значения:

Программируемая функция 1-15: «Режим работы световой сигнализации в режимах автоматического запуска, “Pit?Stop” и “Турбо”»

Эта функция устанавливает режим работы световой сигнализации в режимах автоматического запуска, «Pit-Stop» и «Турбо».

Данная программируемая функция имеет три значения:

ВНИМАНИЕ!

Фонари многих автомобилей не рассчитаны на непрерывное включение ламп аварийной сигнализации, что может стать причиной их повреждения.

Программируемая функция 1-16: «Способ перехода в режимы резервирования запуска и “Турбо”»

Эта функция позволяет выбрать необходимый алгоритм перехода в режимы резервирования запуска и «Турбо».

Данная программируемая функция имеет три значения:

Примечание к функции 1-16:

Включение режима «Турбо» возможно однократно с момента активации стояночного тормоза.

Программируемая функция 1-17: «Завершение алгоритма резервирования запуска»

Эта функция позволяет выбрать необходимое завершение алгоритма резервирования запуска.

Если Ваш автомобиль имеет автоматическую КПП, резервирование запуска не производится и данная программируемая функция не используется.

В режиме, когда первая стадия алгоритма резервирования выполнена (замок зажигания выключен, двигатель работает), необходимо выйти из автомобиля и закрыть дверь. Последующие действия системы определяются значением данной программируемой функции.

Данная программируемая функция имеет три значения:

Примечание к функции 1-17:

В случае если включен режим «Турбо», выключение зажигания откладывается до момента времени, определяемого значением программируемой функции 2-18 (см. стр. 83).

Программируемая функция 1-18: «Отпирание замков дверей при переходе в режимы резервирования запу ска, “Pit?Stop” и “Турбо”»

Эта функция позволяет включить или выключить автоматическое отпирание замков дверей при переходе в режимы резервирования запуска, «Pit?Stop» и «Турбо».

Данная программируемая функция имеет два значения:

Программируемая функция 1-19: «Двухшаговое снятие с охраны»

Эта функция позволяет включить или выключить двухшаговое снятие с охраны. Двухшаговое снятие с охраны может существенно повысить противоугонные характеристики системы. Если эта функция включена, то для снятия системы с охраны после однократного нажатия кнопки II брелока в течение 15 сек. следует нажать кнопку II брелка повторно, в случае, если не используется PIN 1, или ввести с брелока PIN 1 последовательным нажатием кнопок, соответствующих цифрам кода.

Данная программируемая функция имеет два значения:

Программируемая функция 1-20: «Ограничение количества таймерных запусков по напряжению аккумуляторной батареи»

Эта функция позволяет включить или выключить соответствующее условие для выполнения автоматического запуска по таймеру.

Данная программируемая функция имеет два значения:

Программируемая функция 1-21: «Порог температуры для ограничения количества таймерных запусков»

Эта функция позволяет включить или выключить соответствующее условие для выполнения автоматического запуска по таймеру, а также выбрать пороговое значение температуры.

Данная программируемая функция имеет четыре значения:

Установка всех программируемых функций меню № 1 на заводские значения

Для установки заводских значений программируемых функций необходимо выполнить два шага:

Меню программируемых функций № 2 [кнопка (II+IV)—]

Подробное описание программируемых функций меню № 2 находится в руководстве по установке (стр. 52).

ВНИМАНИЕ!

Установка значений программируемых функций меню № 2 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с параметрами автомобиля. Неправильная установка значений программируемых функций меню № 2 может привести к ухудшению ресурса и выходу из строя узлов автомобиля.

Установка всех программируемых функций меню № 2 на заводские значения

Для установки заводских значений программируемых функций необходимо выполнить два шага:

Инструкции пользователя автосигнализаций

Автомобильная сигнализации Magicar M902F. Инструкция

Руководство пользователя автомобильной сигнализации ШЕР-ХАН МагиКар М902. Система тревожной сигнализации транспортного средства (СТСТС)

Автомобильная сигнализация ШЕР-ХАН MAGICAR 3

Руководство пользователя автомобильной сигнализации SCHER-KHAN MAGICAR 3. Система тревожной сигнализации транспортного средства (СТСТС)

Автомобильная сигнализация SCHER-KHAN МагиКар-5

Руководство пользователя автомобильной сигнализации SCHERKHAN MAGICAR V. Система тревожной сигнализации транспортного средства (СТСТС)

Автомобильная сигнализация ШЕР-ХАН MAGICAR 6

Руководство пользователя автомобильной сигнализации ШЕРХАН МагиКар 6. Система тревожной сигнализации транспортного средства (СТСТС)

Программирование брелка Scher-Khan Magicar 7 с автозапуском двигателя

С целью обеспечения максимальной защиты своего транспортного средства водители покупают всевозможные противоугонные системы. И если вами выбрана модель Шерхан 7, программирование брелока станет важнейшим этапом в ее настройке.

Как прописать брелок Шерхан Магикар 7

Процесс привязки брелока Шерхан 7 возможен только после предварительного отключения охранных функций и открытия 1 двери. Методы прошивки определяются особенностями модели. Так, для версий 4 и 5 нужно использовать пользовательский пароль и удерживать кнопку Valet. Система Магикар 6 привязывается исключительно с помощью специального кода, а поздние модели, включая Шерхан Scher-Khan Magicar 7, прошиваются путем нажатия на кнопку вызова владельца машины.

При установленном замке зажигания, который препятствует проведению быстрых манипуляций, водителю понадобится временно закрепить переключатель в цепи. Когда процедура привязки будет завершена, его можно демонтировать.

Чтобы прошить брелок сигнализации Шерхан Магикар 7, необходимо провести отключение охранного режима и закрепить в новом коммуникаторе заряженные батарейки. Дальше следует придерживаться такой инструкции:

Если нужно привязать к сигналке Шерхан брелок без кода, руководствуйтесь такой последовательностью действий:

Подключение дополнительного брелка без наличия основного

Регистрация новых брелоков удаленного управления сигналкой выполняется по следующему руководству:

Перепрограммирование и прошивка

Повторное программирование брелока Шерхан является несложной процедурой, особенно если водитель в точности соблюдает инструкцию. Чтобы настроить брелок, нужно быть внимательным к каждому этапу.

В каких случаях требуется перепрограммирование

Существуют разные причины и факторы, которые заставляют водителя перепрошить брелок Шерхан:

Почему не программируется, и что делать

Если брелок не прописывается даже при исправных элементах питания и правильном соблюдении инструкции, это может объясняться разными причинами:

Если проблема не устраняется, нужно незамедлительно обратиться за профессиональной помощью.

Как запрограммировать

Чтобы благополучно настроить пейджер и использовать его для повседневных задач, следует изучить инструкцию по программированию.

Дальше нужно активировать цепь зажигания, повернув ключ в соответствующее положение, и выполнить программирование в течение 4 секунд. При правильном выполнении таких действий засветится индикатор, что станет подтверждением готовности к привязке.

Дальше нужно нажать на кнопку 1 на первом коммуникаторе, чтобы подтвердить изменение настроек. Еще прописываются остальные 2 пейджера. В результате сигнализация должна сделать 1 мерцание, после чего система отключит меню настроек.

После проведения этого действия сигналка будет соединена с брелоком, и вы сможете пользоваться ею в дистанционном режиме.

Как подключить и настроить на Шерхан 7 автозапуск по времени или температурному показателю, и что делать, если нужно увеличить время прогрева. Что означают кнопки и значки на брелке, и как самостоятельно запрограммировать брелок

Настройка автозапуска с брелка

Чтобы настроить автозапуск с брелка, нужно понимать, как работает эта опция, для чего она предназначается, какими методами программируется.

Функции автозапуска возможны при соблюдении правильности подключения и выборе соответствующих значений.

По времени

Чтобы автосигнализация запускалась автоматически по времени, нужно сделать следующее:

Важно помнить, что активировать 2 режима сразу нельзя. Точное значение таймера выбирается путем соответствующей комбинации клавиш.

По температуре

Для активации запуска по температурным значениям следует придерживаться такого руководства:

Для регулировки температуры необходимо удерживать кнопки 2 и 4; каждая — соответствует значениям температур.

Отключение функции

Чтобы отключить опцию автоматического запуска, нужно выбрать 1 из 2 методов:

Все параметры сбрасываются по такой инструкции:

Есть автозапуск не срабатывает

Существует масса причин, из-за которых автозапуск может функционировать некорректно или вовсе не срабатывать.

Подбор замены для брелка

В случае потери или поломки брелока, а также при отсутствии запасного варианта, нужно найти подходящую замену из возможных вариантов. Новый пейджер должен подходить для сигнализации Шерхан Магикар 7 и поддаваться прошивке. Привязывая коммуникатор, важно руководствоваться той инструкцией, которая упоминалась раньше.

34 страницы подробных инструкций и пользовательских руководств по эксплуатации

Управление и настройка Scher-khan magicar

Программирование сигнализации scher khan magicar 7 с автозапуском с брелка

Брелок Scher-khan magicar 7 Программирование (шерхан магикар 7) из Китая

Сигнализация с автозапуском SCHER-KHAN MAGICAR 7 (Шерхан Магикар 7)

Сигнализация SCHER-KHAN MAGICAR 7 с Aliexpress (car alarm system)

SCHER-KHAN MAGICAR 7 не привязывается брелок с aliexpress

Увеличение программирование прокрутки стартера шерхан 7 для автозапуска SCHER KHAN 7

Руководство по установке

РУКОВОДСТВО ПО УСТАНОВКЕ

СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)

РУКОВОДСТВО ПО УСТАНОВКЕ

Система тревожной сигнализации транспортного средства СТСТС
SCHER-KHAN MAGICAR 7 (далее система) соответствует
обязательным требованиям в системе сертификации ГОСТ Р,
предъявляемых к приборам охраны для автомобиля:

ГОСТ Р 41.97-99 — Единообразные предписания, касающиеся официального
утверждения систем тревожной сигнализации транспортных средств
(СТСТС) и механических транспортных средств в отношении их систем
тревожной сигнализации (СТС)

ГОСТ Р 50009-2000 — Совместимость технических средств
электромагнитная. Технические средства охранной сигнализации.
Требования и методы испытаний

Благодарим за приобретение двусторонней автомобильной охранной
системы SCHER-KHAN MAGICAR 7.

Постоянные исследования и разработки нашей компании воплощают
самые передовые идеи и служат для удовлетворения всех потребностей
пользователей наших систем.

Система SCHER-KHAN MAGICAR 7 является сложным электронным
оснащением автомобиля. От его функционирования и правильной
установки зависит безопасность Вашей жизни, здоровья и дорожной
обстановки, качество работы близкорасположенной радиоэлектронной
аппаратуры и средств связи. Доверяйте установку системы только
специализированным сервисным станциям. В период эксплуатации
периодически проверяйте правильность функционирования системы.

Изготовитель оставляет за собой право вносить изменения в конструкцию системы

в целях улучшения потребительских свойств

SCHER-KHAN MAGICAR 7

Назначение scher-khan magicar 7

РУКОВОДСТВО ПО УСТАНОВКЕ

2) Три раза коротко нажмите кнопку III брелока. Каждое нажатие
будет подтверждаться коротким сигналом сирены и вспышкой
аварийной сигнализации. Через некоторое время после этого прозвучат
три сигнала сирены, аварийная сигнализация вспыхнет три раза,
подтверждая установку заводских значений всех программируемых
функций меню № 2

SCHER-KHAN MAGICAR 7

При покупке проверьте правильность заполнения гарантийного талона.
Фирма-производитель и поставщик системы не несут ответственности
за любое игнорирование пунктов руководств по установке
и эксплуатации, а также за ошибки, допущенные при установке.

Если возникли проблемы, связанные с функционированием системы,
пожалуйста, незамедлительно обратитесь в сервисный центр

для диагностики или за консультацией.

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 7

Система SCHER-KHAN MAGICAR 7 является автомобильной сигнализацией с
возможностью управления по радиоканалу посредством
брелока-коммуникатора с жидкокристаллическим дисплеем. Система
осуществляет обмен информацией между брелоком-коммуникатором
и процессорным блоком на расстоянии до 1 500 м. Система имеет функции
автоматического запуска двигателя. Система предназначена для работы
на автомобилях с напряжением бортовой сети 12 В. Защита процессорного
блока, датчика удара, датчика вызова, антенного блока выполнена
по стандарту IP-40 и предусматривает установку в салоне автомобиля.
Сирена выполнена по стандарту IP-65 и может быть установлена в
моторном отсеке, вдали от выпускного коллектора и высоковольтных
систем.

Не используйте функции автоматического запуска двигателя
на автомобилях со съемным верхом (кабриолет и т. п.).

Предупреждайте пользователя о недопустимости использования функции
автоматического запуска двигателя с находящимися в салоне автомобиля
людьми или животными, а также при открытых окнах автомобиля.

РУКОВОДСТВО ПО УСТАНОВКЕ

При покупке системы убедитесь в комплектности поставки.
Указанный комплект является базовым и может быть расширен в
соответствии с пожеланием покупателя дополнительными компонентами.

SCHER-KHAN MAGICAR 7

Программируемая функция 2-21:

«Датчик контроля за работой двигателя»

Эта функция позволяет выбрать желаемый тип датчика для контроля
за работой двигателя автомобиля и определяет назначение
программируемого входа генератора/тахометра (желтый/черный провод в
разъеме CN4, см. стр. 28).

Данная программируемая функция имеет три значения:

1) Датчик генератора. В этом случае, система определяет, что двигатель
автомобиля работает при наличии напряжения +12 В на желтом/черном
проводе в разъеме CN4, см. стр. 28 (заводское значение)
2) Датчик тахометра. В этом случае, система определяет, что
двигатель автомобиля работает при наличии переменного сигнала
на желтом/черном проводе в разъеме CN4 (см. стр. 28). Для обеспечения
нормальной работы системы в режимах автоматического запуска,
резервирования запуска, охраны с работающим двигателем, «Турбо»,
«Pit-Stop» и запирания замков дверей по тахометру необходимо
запрограммировать частоту сигнала на входе тахометрического датчика
при оборотах холостого хода двигателя (см. стр. 32)
3) Датчик напряжения. В этом случае, система определяет, что
двигатель автомобиля работает при напряжении бортовой сети выше
13,3 В. Подключение желтого/черного провода в разъеме CN4
(см. стр. 28) не требуется

Установка значения программируемой функции 2-21 должна
производиться квалифицированным специалистом при инсталляции
системы, в соответствии с выбранным назначением входа датчика
тахометра/генератора.

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ
МЕНЮ № 2 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ

Для установки заводских значений программируемых функций необходимо
выполнить два шага:

1) Вход в режим программирования. Снимите систему с охраны,
выключите зажигание. Нажмите одновременно кнопки (II+IV) на 2 сек.
Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет
один раз, подтверждая тем самым успешное выполнение
шага 1

РУКОВОДСТВО ПО УСТАНОВКЕ

Установка значения программируемой функции 2-19 должна
производиться квалифицированным специалистом при инсталляции
системы, в соответствии с параметрами автомобиля, в который
производится установка. Неправильная установка значения данной
программируемой функции может привести к ухудшению ресурса
и выходу из строя узлов автомобиля. Если Вы не уверены в выборе
значения данной функции, проконсультируйтесь с техническими
специалистами дилера этой марки автомобилей в Вашем регионе.

Программируемая функция 2-20:

«Назначение входа габаритных огней»

Эта функция позволяет выбрать назначение данного программируемого
входа (оранжевый или оранжевый/черный провод в разъеме CN4,
см. стр. 25, 26).

Данная программируемая функция имеет четыре значения:

1) Вход габаритных огней не используется (заводское значение)
2) Основная функция оранжевого или оранжевого/черного провода.
В этом режиме данный вход используется для предупреждения
владельца о включенных габаритных огнях при постановке системы
на охрану, что позволяет защитить аккумулятор автомобиля от разряда
3) Вход габаритных огней не используется
4) Альтернативная функция оранжевого или оранжевого/черного
провода — вход автоматического запуска двигателя автомобиля
от внешнего устройства. При подаче на оранжевый провод сигнала
положительной полярности, система будет производить те же
действия, что и при дистанционном запуске с брелока. В том случае,
если двигатель автомобиля уже работает в автоматическом режиме,
при подаче положительного сигнала на оранжевый провод система
заглушит двигатель. Те же самые действия система будет производить
при подаче МАССЫ на оранжевый/черный провод

Установка значения программируемой функции 2-20 должна
производиться квалифицированным специалистом при инсталляции
системы, в соответствии с выбранным назначением входа
габаритных огней.

SCHER-KHAN MAGICAR 7

Дополнительные компоненты SCHER-KHAN MAGICAR 7

Дополнительные компоненты не входят в комплект поставки

и приобретаются отдельно.

Брелок-коммуникатор SCHER-KHAN MAGICAR 7 (с дисплеем)*

• Брелок SCHER-KHAN MAGICAR 7 (без дисплея)*
• Программатор SCHER-KHAN CM4

Модуль обхода иммобилайзера SCHER-KHAN ВР2
Модуль обхода иммобилайзера SCHER-KHAN ВР3

* Процессорный блок может помнить коды только трех брелоков

42 страницы подробных инструкций и пользовательских руководств по эксплуатации

Управление и настройка Scher-khan magicar

Программирование сигнализации scher khan magicar 7 с автозапуском с брелка

Брелок Scher-khan magicar 7 Программирование (шерхан магикар 7) из Китая

Сигнализация с автозапуском SCHER-KHAN MAGICAR 7 (Шерхан Магикар 7)

Сигнализация SCHER-KHAN MAGICAR 7 с Aliexpress (car alarm system)

SCHER-KHAN MAGICAR 7 не привязывается брелок с aliexpress

Увеличение программирование прокрутки стартера шерхан 7 для автозапуска SCHER KHAN 7

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Импульс 0,6 сек.
на выходе
стартера
при окончании
запуска

Назначение
входа
габаритных
огней

Вход для
запуска/ос-
тановки
двигателя
по сигналу
внешнего
устройства

Датчик конт-
роля за работой
двигателя

Подробное описание программируемых функций меню № 2 находится в
руководстве по установке (стр. 52).

Установка значений программируемых функций меню № 2 должна
производиться квалифицированным специалистом при инсталляции
системы, в соответствии с параметрами автомобиля. Неправильная
установка значений программируемых функций меню № 2 может
привести к ухудшению ресурса и выходу из строя узлов автомобиля.

Установка всех программируемых функций меню № 2
на заводские значения

Для установки заводских значений программируемых функций необходимо
выполнить два шага:

1) Вход в режим программирования. Снимите систему с охраны,
выключите зажигание. Нажмите одновременно кнопки (II+IV) на 2 сек.
Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет
один раз, подтверждая тем самым успешное выполнение шага 1
2) Три раза коротко нажмите кнопку III брелока. Каждое нажатие
будет подтверждаться коротким сигналом сирены и вспышкой
аварийной сигнализации. Через некоторое время после этого прозвучат
три сигнала сирены, аварийная сигнализация вспыхнет три раза,
подтверждая установку заводских значений всех программируемых
функций меню № 2

СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Система тревожной сигнализации транспортного средства СТСТС
SCHER-KHAN MAGICAR 7 (далее система) соответствует
обязательным требованиям в системе сертификации ГОСТ Р,
предъявляемых к приборам охраны для автомобиля:

ГОСТ Р 41.97-99 — Единообразные предписания, касающиеся официального
утверждения систем тревожной сигнализации транспортных средств
(СТСТС) и механических транспортных средств в отношении их систем
тревожной сигнализации (СТС)

ГОСТ Р 50009-2000 — Совместимость технических средств
электромагнитная. Технические средства охранной сигнализации.
Требования и методы испытаний

Благодарим за приобретение двусторонней автомобильной охранной
системы SCHER-KHAN MAGICAR 7.

Постоянные исследования и разработки нашей компании воплощают
самые передовые идеи и служат для удовлетворения всех потребностей
пользователей наших систем.

Система SCHER-KHAN MAGICAR 7 является сложным электронным
оснащением автомобиля. От его функционирования и правильной
установки зависит безопасность Вашей жизни, здоровья и дорожной
обстановки, качество работы близкорасположенной радиоэлектронной
аппаратуры и средств связи. Доверяйте установку системы только
специализированным сервисным станциям. В период эксплуатации
периодически проверяйте правильность функционирования системы.

Изготовитель оставляет за собой право вносить изменения в конструкцию системы

в целях улучшения потребительских свойств

SCHER-KHAN MAGICAR 7

Событие
для включения
дополнит.
канала 1

Только
удержание
кнопки IV

Постановка
в режим охраны
или удержание
кнопки IV

Снятие
с охраны или
удержание
кнопки IV

Завершение
автомат.
запуска или
удержание
кнопки IV

Событие
для включения
дополнит.
канала 2

Только
нажатие
кнопок (II+III)

Успешный
автомат. запуск
двигателя или
нажатие кнопок
(II+III)

Перед
автомат.
запуском
двигателя
или нажатие
кнопок
(II+III)

Отпирание
замков
пассажирских
дверей

Минимальное
время вращения
стартера

Максимальное
время вращения
стартера
(только для
датчика
генератора)

Увеличение
времени вра-
щения стартера
с ростом
числа попыток
запуска

Время
функции
2-12 + 0,2 сек.
с каждой
след.
попыткой

2-12 +0,4 сек.
с каждой след.
попыткой

Фиксирован-
ное время
функции 2-12

Задержка перед
вращением
стартера после
включения
зажигания

Время работы
двигателя
в режиме
«Pit-Stop»

«Pit-Stop» не
используется

Интервал между
остановкой
двигателя
и отключением
зажигания

4 сек.
с попытками
повторного
запуска

Время работы
двигателя в
режиме «Турбо»

«Турбо» не
используется

Автоматически,
по тахосигналу

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Меню программируемых функций № 2 [кнопка (II+IV)–]

Аварийная
сигнализация
при срабатыва-
нии предуп-
редит. зоны
датчика удара

Учет плавного
гашения
салонного света

Автомат.,
как только
погаснет
салонный свет

Длительность
импульса от-
пирания замка
багажника

Длительность
импульсов
управления
ЦЗ (открытие/
закрытие)

Отпирание
замков дверей

Одновремен.
отпирание
всех дверей

Приоритетное
отпирание
двери водителя
(0,5 сек.)

Двойной
синхронный
импульс
отпиран.
(0,5 сек.)

Двойной им-
пульс запирания
замков дверей

Тип реле
блокировки
двигателя

Длительность
импульса на
доп. канале 1

Длительность
импульса на
доп. канале 2

SCHER-KHAN MAGICAR 7

При покупке проверьте правильность заполнения гарантийного талона.
Фирма-производитель и поставщик системы не несут ответственности за
любое игнорирование пунктов руководств по установке и эксплуатации,
а также за ошибки, допущенные при установке.

Если возникли проблемы, связанные с функционированием системы,
пожалуйста, незамедлительно обратитесь в сервисный центр

для диагностики или за консультацией.

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 7

Система SCHER-KHAN MAGICAR 7 является автомобильной сигнализацией
с возможностью управления по радиоканалу посредством
брелока-коммуникатора с жидкокристаллическим дисплеем. Система
осуществляет обмен информацией между брелоком-коммуникатором
и процессорным блоком на расстоянии до 1 500 м.
В SCHER-KHAN MAGICAR 7 предусмотрена функция автоматического
запуска двигателя по командам: брелока, внешнего устройства,
внутреннего таймера с учетом или без учета температуры в салоне
автомобиля и (или) напряжения аккумулятора. Автосигнализация
предназначена для работы на автомобилях с напряжением бортовой
сети 12 В и механической или автоматической трансмиссией. Защита
процессорного блока, датчика удара, датчика вызова и антенного
блока выполнена по стандарту IP-40. что предусматривает установку в
салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть
установлена в моторном отсеке, вдали от выпускного коллектора и
высоковольтных систем.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 7

2) Очередной таймерный запуск будет откладываться до тех пор, пока
напряжение аккумуляторной батареи не опустится ниже 11,5 В, либо
выполнится условие по температуре, назначенное программируемой
функцией 1-21

Программируемая функция 1-21: «Порог температуры
для ограничения количества таймерных запусков»

Эта функция позволяет включить или выключить соответствующее условие
для выполнения автоматического запуска по таймеру, а также выбрать
пороговое значение температуры.

Данная программируемая функция имеет четыре значения:

Последний вариант предназначен для обеспечения функционирования
кондиционера, при эксплуатации в условиях жаркого климата.

Установка всех программируемых функций меню № 1
на заводские значения

Для установки заводских значений программируемых функций необходимо
выполнить два шага:

1) Вход в режим программирования. Снимите систему с охраны,
выключите зажигание. Нажмите одновременно кнопки (I+IV) на 2 сек.
Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет
один раз, подтверждая тем самым успешное выполнение шага 1
2) Три раза коротко нажмите кнопку III брелока. Каждое нажатие
будет подтверждаться коротким сигналом сирены и вспышкой
аварийной сигнализации. Через некоторое время после этого прозвучат
три сигнала сирены, аварийная сигнализация вспыхнет три раза,
подтверждая установку заводских значений всех программируемых
функций меню № 1

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Примечание к функции 1-17:

В случае если включен режим «Турбо», выключение зажигания
откладывается до момента времени, определяемого значением
программируемой функции 2-18 (см. стр. 83).

Программируемая функция 1-18: «Отпирание замков дверей
при переходе в режимы резервирования запуска, “Pit-Stop”
и “Турбо”»

Эта функция позволяет включить или выключить автоматическое
отпирание замков дверей при переходе в режимы резервирования запуска,
«Pit-Stop» и «Турбо».

Данная программируемая функция имеет два значения:

1) Автоматическое отпирание замков дверей включено
(заводское значение)
2) Автоматическое отпирание замков дверей выключено

Программируемая функция 1-19:

«Двухшаговое снятие с охраны»

Эта функция позволяет включить или выключить двухшаговое снятие
с охраны. Двухшаговое снятие с охраны может существенно повысить
противоугонные характеристики системы. Если эта функция включена,
то для снятия системы с охраны после однократного нажатия кнопки II
брелока в течение 15 сек. следует нажать кнопку II брелока повторно,
в случае, если не используется PIN 1, или ввести с брелока PIN 1
последовательным нажатием кнопок, соответствующих цифрам кода.

Данная программируемая функция имеет два значения:

1) Выключена (заводское значение)
2) Включена (используется двухшаговое снятие с охраны)

Программируемая функция 1-20:

«Ограничение количества таймерных запусков
по напряжению аккумуляторной батареи»

Эта функция позволяет включить или выключить соответствующее условие
для выполнения автоматического запуска по таймеру.

Данная программируемая функция имеет два значения:

1) Ограничение количества таймерных запусков по напряжению
аккумуляторной батареи не используется (заводское значение)

SCHER-KHAN MAGICAR 7

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

При покупке системы убедитесь в комплектности поставки.
Указанный комплект является базовым и может быть расширен в
соответствии с пожеланием покупателя дополнительными компонентами.

Дополнительные компоненты SCHER-KHAN MAGICAR 7

Дополнительные компоненты не входят в комплект поставки

и приобретаются отдельно.

SCHER-KHAN MAGICAR 7

работает, задействован стояночный тормоз, не нажата педаль
тормоза и закрыт капот

Программируемая функция 1-17: «Завершение алгоритма
резервирования запуска»

Эта функция позволяет выбрать необходимое завершение алгоритма
резервирования

Если Ваш автомобиль имеет автоматическую КПП, резервирование запуска
не производится и данная программируемая функция не используется.
В режиме, когда первая стадия алгоритма резервирования выполнена
(замок зажигания выключен, двигатель работает), необходимо выйти
из автомобиля и закрыть дверь. Последующие действия системы
определяются значением данной программируемой функции.

Данная программируемая функция имеет три значения:

1) После того, как все двери будут закрыты, система выключит
зажигание. При этом система считает алгоритм резервирования
выполненным и готова производить автоматический запуск двигателя.
В этом случае, если резервирование выполнено успешно, система
не будет автоматически ставиться на охрану независимо от значения
программируемой функции 1-5 (автоматическая постановка на охрану).
Однако если резервирование не выполнено (двигатель заглох до того,
как были закрыты двери), автоматическая постановка на охрану будет
производиться в соответствии со значением функции 1-5
(заводское значение)
2) После того, как все двери будут закрыты, система выключит
зажигание. При этом система автоматически встанет на охрану и запрет
замки дверей. После этого система считает алгоритм резервирования
выполненным и готова производить автоматический запуск двигателя.
Если по каким-либо причинам резервирование не было выполнено,
действия системы будут определяться значением программируемой
функции 1-5 (автоматическая постановка на охрану)
3) После того, как все двери будут закрыты, двигатель будет
продолжать работать. Необходимо поставить систему на охрану при
помощи кнопки I брелока. Только после этого система считает алгоритм
резервирования выполненным и готова производить автоматический
запуск двигателя. Следует учитывать, что если по каким-либо
причинам резервирование не было выполнено, действия системы будут
определяться значением программируемой функции 1-5 (автоматическая
постановка на охрану)

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Данная программируемая функция имеет четыре значения:

1) 5 запусков (заводское значение)
2) 7 запусков
3) 16 запусков
4) Нет ограничения числа запусков

Программируемая функция 1-15: «Режим работы световой
сигнализации в режимах автоматического запуска,
“Pit-Stop” и “Турбо”»

Эта функция устанавливает режим работы световой сигнализации
в режимах автоматического запуска, «Pit-Stop» и «Турбо».

Данная программируемая функция имеет два значения:

1) Световая сигнализация мигает (заводское значение)
2) Световая сигнализация горит постоянно

Фонари многих автомобилей не рассчитаны на непрерывное
включение ламп аварийной сигнализации, что может стать причиной их
повреждения.

Программируемая функция 1-16: «Способ перехода
в режимы резервирования запуска и “Турбо”»

Эта функция позволяет выбрать необходимый алгоритм перехода в режимы
резервирования запуска и «Турбо».

Данная программируемая функция имеет три значения:

1) Перехват зажигания происходит автоматически всякий раз
при активации стояночного тормоза при условии, что двигатель
работает, не нажата педаль тормоза и закрыт капот
(заводское значение)
2) Перехват зажигания происходит автоматически всякий раз
при выключении зажигания при условии, что двигатель работает,
задействован стояночный тормоз, не нажата педаль тормоза и закрыт
капот. При использовании этого алгоритма возникает кратковременный
провал напряжения в цепи зажигания. Если провал напряжения
приводить к сбою в работе штатного электрооборудования автомобиля
необходимо использовать другой алгоритм перехвата зажигания
3) Перехват зажигания возможен только в ручном режиме
с использовнием кнопки II брелока при условии, что двигатель

SCHER-KHAN MAGICAR 7

Брелок-коммуникатор SCHER-KHAN MAGICAR 7 (с дисплеем)*

• Брелок SCHER-KHAN MAGICAR 7 (без дисплея)*
• Программатор SCHER-KHAN CM4

Модуль обхода иммобилайзера SCHER-KHAN BP-2
Модуль обхода иммобилайзера SCHER-KHAN BP-3

* Процессорный блок может помнить коды только трех брелоков

Многофункциональный 4-кнопочный брелок-коммуникатор

с жидкокристаллическим дисплеем
• Защита от перехвата кодовых посылок MAGIC CODE

• Включение и выключение режима охраны разными кнопками
• Аудиовизуальное подтверждение выполняемых команд
• Вибрационный вызов
• Сверхдальняя связь с процессорным блоком (до 1 500 м)
• Синхронизация показаний всех брелоков, записанных в память системы
• Индикация уровня сигнала обратной связи
• Возможность управления вторым автомобилем
• Автоматическая подсветка дисплея
• Индикация разряда батареи брелока
• Индикация температуры в салоне автомобиля
• Индикация напряжения аккумуляторной батареи автомобиля
• Индикация напряжения батареи брелока
• Режим энергосбережения «Battery Save Mode»
• Индикация текущего времени
• Функция будильника
• Функция парковочного таймера
• Индикация времени работы двигателя в режимах автоматического

запуска «Pit-Stop» и «Турбо»

Программирование времени автоматического запуска двигателя

(с точностью до минуты)
• Звуковой и визуальный режим напоминания о получении
тревожного

• Блокировка клавиатуры брелока
• Оперативное, с брелока, программирование всех функций системы
• Экономичное питание (один элемент ААА)

Автосигнализация Шерхан Магикар 7 с автозапуском: инструкция по установке и эксплуатации. Сигнализация SCHER-KHAN MAGICAR 7

О производителе

SCHER-KHAN — это торговая марка известной компании «МЕГА-Ф». Она была создана в 1995 году, а штаб-квартира расположена в Москве. Под этим брендом уже более двадцати лет выпускают автомобильные охранные системы и различные аксессуары.

В 1998 году SCHER-KHAN кардинально изменил отечественный рынок автомобильных охранных систем. В тот период одна российская компания организовала производство своей продукции в Южной Корее, которая вскоре стала эталоном качества продукции.

Основа развития и успеха компании заключается в особом внимании к разработкам и качеству продукции.

Применение передовых технологий и успешная реализация новых идей являются основным принципом компании. Это путь к созданию еще более надежных и удобных охранных систем.

Официальный сайт: где посмотреть инструкцию и другие модели

Посмотреть полную инструкцию по эксплуатации и ознакомиться с другими моделями SCHER-KHAN можно на официальном сайте компании — на

Комплектация

Комплектация автосигнализации Шерхан Магикар 7 представлена в следующем виде:

Основные характеристики

Система Sherhan

Magicar 5 представляет собой охранную сигнализацию с двухсторонней связью, действующей на расстоянии до 1,5 км.

Сигнализация предназначена для установки на любые транспортные средства с двигателями с искровым зажиганием и воспламенением от сжатия. Напряжение в бортовой сети не должно превышать 12 в, поэтому систему нельзя применять на грузовых автомобилях.

Для расширения функций и повышения комфорта использования возможно приобретений опций:

Следует помнить, что центральный процессор системы способен хранить в памяти не более трех брелоков.

Основные функции

Охранная система позволяет:

Технические параметры

В режиме срабатывания тревоги система имеет возможность подачи трех видов сигналов:

При работе системы в цепях автомобиля допускаются токи следующих значений:

Защита цепей выполняется штатными плавкими вставками в монтажных блоках автомобилей.

Преимущества и недостатки

По отзывам владельцев, сигналка Шерхан Магикар 7 обладает такими плюсами:

Отзывы пользователей учитывают и ряд минусов Magicar 7 Scher-Khan. В их числе:

Еще пользователи жалуются на частые ложные срабатывания системы. Но проблема устраняется повторным программированием датчика удара.

Плюсы и минусы

Достоинства сигналки Шерхан Магикар 7:

Отзывы свидетельствуют о таких недостатках:

Некоторые потребители Шерхан Магикар 7 отмечают такой недостаток, как ложные срабатывания системы. Как правило, он связан с некорректной настройкой датчика удара.

Как установить и подключить систему

Инструкция по установке системы Magicar 7 подробно описывает схему подключения и дает водителю возможность самостоятельного монтажа. Чтобы реализовать такую задачу, нужно придерживаться следующего руководства по установке:

Инструкция по эксплуатации

Автоматический запуск двигателя возможен только после правильной настройки системы. Для этого нужно изучить инструкцию Magicar 7 для «чайников» на русском языке, которая подробно описывает все тонкости программирования. Руководство по эксплуатации поможет самостоятельно настроить систему за пару минут.

Предназначение кнопок и значков

Функции кнопок автосигнализации указаны в инструкции. Перед тем как запустить систему, нужно тщательно изучить их.

Как запрограммировать брелок

Программирование брелока выполняется следующим образом:

Чтобы не допустить ошибок, нужно следовать таблице программирования.

Как настроить

Запустить автозапуск сигнализации на сигналках Sherhan несложно. Для этого стоит изучить подробное руководство автосигнализации и последовательно нажимать кнопки настроек.

Чтобы активировать режим и благополучно пользоваться автозапуском, необходимо активировать защитные функции и выполнить ряд подготовительных действий:

Для настройки автозапуска с брелка необходимо сделать следующее:

Установка по температуре в салоне

Чтобы настроить автозапуск по температуре внутри автомобиля, необходимо предварительно активировать режим активации по временному интервалу (1-13). После этого нужно зайти в меню программирования путем продолжительного нажатия на кнопки 1 и 2 на брелоке. Дальше следует выполнить такие действия:

Настройка по бортовому напряжению

Запуск двигателя автоматически на «Шерхан» осуществляется и по показателям бортового напряжения. Он происходит при понижении показателей аккумуляторной батареи до 11,5 В. Чтобы функция исправно работала, настраиваем автозапуск на сигнализации «Шерхан» по такой инструкции:

Как установить интервал прогрева

Чтобы выбрать нужный временной интервал, через который двигатель автоматически запустится, следует установить функцию 1-12 в положение 2.

Как запрограммировать длительность прогрева

Подробное руководство по выполнению этого действия выглядит следующим образом:

Заводим автомобиль с брелка Scher-Khan Logicar

Модели противоугонной системы Логикар A, B, 1, 2, 3 i, 4 i, 5i, 6i, 5 iS, 6 iS просты в управлении. Все действия выполняются на основном брелоке с дисплеем, запасной отложите в сторону. Проведите настройку автозапуска по следующему алгоритму.

Изучив руководство по эксплуатации, вы сможете выставить запуск мотора по температуре, установить настройки его прогрева.

Инструкция по настройке автозапуска автосигнализации Шерхан Магикар 7 и что делать при неисправностях

Как настроить автозапуск?

Условия для работы автозапуска:

По времени

Инструкция по программированию автозапуска Шерхан 7 по времени:

Включение двух режимов одновременно не допускается.

Для установки стандартных периодов пуска (2, 4 или 8 часов) нет необходимости указывать точное время.

Точное время пуска двигателя (производится раз в сутки) программируют следующим образом:

Для выхода из меню программирования достаточно подождать в течение четырех секунд. После этого должен прозвучать продолжительный звуковой сигнал.

Ограничение количества автозапусков по таймеру

Подключать ограничение количества автозапусков следует в меню функций с помощью позиции 1-14.

Количество автозапусков устанавливают кнопками:

После соответствующего количества автоматических пусков функция будет отключаться и метка «Timer» на дисплее исчезнет.

По температуре

Настройка автозапуска Sherhan Magicar 7 и ее модификации 7h 2 way по температуре проводится следующим образом:

Особенности одновременного запуска по времени и температуре

С брелока

Чтобы запускать двигатель автомобиля с брелока «сигналки», необходимо:

После установки достаточно включить на пульте кнопку №2 и удерживать ее на протяжении двух секунд. На автомобиле будет активирован режим охраны и произведен запуск двигателя. В момент пуска система подает однократный звуковой и световой сигналы. На пульте прозвучит тональный сигнал и будет выведена информация о запуске. На дисплее также будет отображаться время работы двигателя, которое можно устанавливать на 5, 15, 25 или 45 минут (меню функций 1-12, кнопки №1, 2, 3, 4).

Для управления принудительным отключением двигателя подается сигнал с брелока кнопкой №2 (длительность нажатия — две секунды). После выключения система подаст двукратный сигнал сирены и фонарей, пульт отреагирует несколькими тональными сигналами.

Если двигатель не заводится, будет автоматически предпринято еще две попытки. При несрабатывании системы следует прекращать дальнейшие пуски и обращаться на обслуживание к специалистам в автосервис, чтобы отрегулировать настройки.

Почему не работает автозапуск и как это исправить?

Основные причины, по которым не срабатывает автозапуск автомобильного двигателя, и меры по их устранению:

При открытых дверцах появляется ошибка 03

Почему машина не заводится с пейджера Scher-Khan Universe

Как настроить автозапуск на сигнализации шерхан магикар 5

Противоугонные системы Шерхан Универсал 1, 2, 3 оснащены голосовой настройкой и дистанционным управлением по GSM-связи. Для включения автозапуска сделайте следующее.

Но бывают случаи, когда машина не заводится с автозапуска. Стартер крутит, а движок молчит. Это не зависит от марки автомобиля, может произойти как с авто импортного (Форд Фокус, Хёндай Солярис), так и отечественного производства. Коробка робот или механическая. Это может произойти по следующим причинам:

При отказе автозапуска проверьте, заводится ли машина ключом. Если да, то в данной ситуации поможет перепрограммирование автозапуска с уменьшением периодичности запуска и увеличением температурного режима.

Возможные неисправности и их устранение

Любые возможные неисправности имеют собственный код ошибки, по которому владелец авто может найти подходящий способ для решения проблемы. Если автозапуск не работает, возможно допущены такие неисправности:

Если допущены другие ошибки, световые индикаторы издадут 8 морганий. Чтобы устранить такую проблему, понадобится обратиться за помощью к специалисту, но не пытаться решить ее самостоятельно.

Как увеличить время прогрева

Чтобы увеличить время прогрева, следует нажимать на 4 или 3 кнопку на пейджере.

Как отключить автозапуск?

Деактивировать автозапуск можно двумя способами:

Для сброса всех настроек нужно:

Как заглушить Шерхан

Для того чтобы дистанционно заглушить двигатель нажмите длительно туже кнопку брелка которой и заводили автомобиль. Система останется в режиме охраны и через 30 сек. после остановки двигателя начнет контролировать датчик удара.

Работа двигателя в режиме дистанционного запуска немедленно завершится при наступлении тревоги.

При снятии сигнализации Шерхан с охраны двигатель так же заглохнет через несколько секунд.

Аварийное снятие с охраны

Как отключить сигнализацию, если брелок сломан или не вовремя села батарейка? В Magicar 7 предусмотрен алгоритм аварийного отключения, который может быть использован как при активированной защите пин-кодом, так и без нее (заводская настройка).

Обратите внимание, что без защиты пин-кодом отключается сигнализация очень просто. Достаточно открыть дверь ключом, включить зажигание, зажать кнопку на датчике вызова на 2 секунды, а затем еще раз нажать кратковременно. Все – система будет снята с охраны.

Поэтому мы рекомендуем обязательно запрограммировать пин-код, так как с ним для снятия машины с охраны без брелока будет необходимо каждый раз вводить код аналогично тому, как это описано выше для программирования брелоков.

Активация защиты пин-кодом выполняется следующим образом:

Теперь пин-код активирован, его заводское значение – 11 для двухзначного или 1111 для четырехзначного. Далее задаем собственный код:

Интересно, что пин-кодов у системы два: мы рассмотрели выше использование пин-кода 1. Также есть и второй код, который не имеет заводского значения и имеет строго 4 цифры, которые могут принимать значения от 1 до 9 – то есть, если пин-код 1 имеет максимум 16 вариантов, то пин-код 2 – более 6 тысяч.

Активируется защита пин-кодом 2 в функции 1-7, которую нужно установить в значение 2. Далее записываем пин-код 2 (обратите внимание, что его можно использовать совместно с пин-кодом 1, так как способ ввода для аварийного снятия машины с охраны отличается):

Аварийное снятие с охраны происходит аналогично – десятью ударами активируем режим ввода (обратите внимание – для этого не нужно ни открывать двери, ни включать зажигание), затем «настукиваем» поочередно цифры кода. После удачного ввода последней цифры машина откроется.

Как включить «Магикар 7» в режим охраны без брелока? Точно таким же образом: закрыв двери и «настучав» пин-код 2.

Перепрограммирование и прошивка

Заменить код брелока можно следующим способом.

SCHER-KHAN MAGICAR 7 СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)

АВТОМОБИЛЬНЫЕ СИГНАЛИЗАЦИИ SCHER-KHAN

СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС) SCHER-KHAN MAGICAR 7

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Система тревожной сигнализации транспортного средства СТСТС SCHER-KHAN MAGICAR 7 (далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемым к приборам охраны для автомобиля:

ГОСТ Р 41.97-99 — Единообразные предписания, касающиеся официального утверждения систем тревожной сигнализации транспортных средств (СТСТС) и механических транспортных средств в отношении их систем тревожной сигнализации (СТС)

ГОСТ Р 50009-2000 — Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний.

Благодарим за приобретение двусторонней автомобильной охранной системы SCHER-KHAN MAGICAR 7.

Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем.

Система SCHER-KHAN MAGICAR 7 является сложным электронным оснащением автомобиля. От его функционирования и правильной установки зависит безопасность Вашей жизни, здоровья и дорожной обстановки, качество работы близкорасположенной радиоэлектронной аппаратуры и средств связи. Доверяйте установку системы только специализированным сервисным станциям. В период эксплуатации периодически проверяйте правильность функционирования системы.

ВНИМАНИЕ!

При покупке проверьте правильность заполнения гарантийного талона. Фирма-производитель и поставщик системы не несут ответственности за любое игнорирование пунктов руководств по установке и эксплуатации, а также за ошибки, допущенные при установке.

Если возникли проблемы, связанные с функционированием системы, пожалуйста, незамедлительно обратитесь в сервисный центр для диагностики или за консультацией.

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 7

SCHER-KHAN MAGICAR 7 является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим дисплеем. Система осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстоянии до 2 000 м.

В SCHER-KHAN MAGICAR 7 предусмотрена функция автоматического запуска двигателя по командам: брелока, внешнего устройства, внутреннего таймера с учетом или без учета температуры в салоне автомобиля и (или) напряжения аккумулятора. Автосигнализация предназначена для работы на автомобилях с напряжением бортовой сети 12 В и механической или автоматической трансмиссией. Защита процессорного блока, датчика удара, датчика вызова и антенного блока выполнена по стандарту IP-40, что предусматривает установку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.

СОДЕРЖАНИЕ

КОМПЛЕКТ ПОСТАВКИ

ПЕРЕЧЕНЬ ФУНКЦИЙ

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ОПИСАНИЕ БРЕЛОКОВ

ФУНКЦИОНИРОВАНИЕ СИСТЕМЫ

ПРОГРАММИРОВАНИЕ БРЕЛОКОВ

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ БРЕЛОКА

КОМПЛЕКТ ПОСТАВКИ

При покупке системы убедитесь в комплектности поставки. Указанный комплект является базовым и может быть расширен в соответствии с пожеланием покупателя дополнительными компонентами.

Дополнительные компоненты SCHER-KHAN MAGICAR 7

Дополнительные компоненты не входят в комплект поставки и приобретаются отдельно.

* Процессорный блок может помнить коды только трех брелоков

ПЕРЕЧЕНЬ ФУНКЦИЙ

Функции брелока-коммуникатора

Функции процессорного блока

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Виды тревожного сигнала

* В таблице приведено максимальное значение. Фактическое расстояние может меняться и зависит от ряда объективных причин: взаимного расположения антенны брелока-коммуникатора и антенного блока, наличия металлических предметов вблизи антенн, радиопомех в эфире, погодных условий, степени разряда элемента питания брелока и т. п.

Способы управления

Защита электрических цепей

Сферы защиты

Прочие параметры

Элементы питания

* В таблице приведено среднее значение. Срок службы элемента питания зависит от интенсивности пользования брелоком, качества элемента питания и режимов работы брелока

ВНИМАНИЕ!

Применяйте только качественные элементы питания. Использование элемента питания низкого качества может привести не только к сокращению срока службы брелока, но и к его повреждению.

ОПИСАНИЕ БРЕЛОКОВ

Подготовка брелока-коммуникатора к работе

Перед использованием брелока необходимо привести его в рабочее состояние, т. к. при транспортировке батарея питания находится вне батарейного отсека брелока, исключая тем самым разряд батареи до начала эксплуатации. Перед началом эксплуатации брелока отведите фиксатор крышки батарейного отсека, нажмите на крышку и выдвиньте ее в сторону антенны. Установите батарейку в батарейный отсек, соблюдая полярность, указанную на дне батарейного отсека. Закройте и зафиксируйте крышку батарейного отсека. Брелок готов к работе.

Символы на дисплее брелока-коммуникатора

Соответствие кнопок основного и дополнительного брелоков

Пример обозначений:

I — быстрое (0.5 сек.) нажатие кнопки

I— — длительное (2 сек.) нажатие кнопки

(I+II) — быстрое (0.5 сек.) одновременное нажатие кнопок (комбинация кнопок)

(I+II)— — длительное (2 сек.) одновременное нажатие кнопок (комбинация кнопок)

* При длительных 2 сек. нажатиях кнопки (II+III)— происходит последовательная смена режимов в порядке (1) > (2) > (выключено). В режиме (1) функция «Свободные руки» имеет малую дальность работы — символ не мигает. В режиме (2) функция «Свободные руки» имеет высокую дальность работы — символ мигает

Настройка брелока-коммуникатора

Для установки требуемого режима работы брелока выполните шаги в соответствии с приведенной таблицей.

ВНИМАНИЕ!

В режиме программирования функций брелока-коммуникатора время между нажатиями кнопок брелока не должно превышать 15 сек., иначе брелок автоматически перейдет в режим управления системой. В режиме программирования функций брелока-коммуникатора в диапазоне от шага 2 до шага 10 возможен переход к предыдущему шагу, для этого необходимо кратковременно нажать кнопку III брелока-коммуникатора.

Установка точного значения текущего времени является необходимым условием для правильной работы будильника и автоматического запуска двигателя по таймеру.

Включение подсветки дисплея [Кнопка (III)]

Кратковременное нажатие кнопки III брелока-коммуникатора вызовет включение подсветки дисплея брелока на 10 сек.

Функция парковочного таймера

Для включения парковочного таймера два раза в течение 1 сек. коротко нажмите кнопку III брелока-коммуникатора. Вы услышите один короткий сигнал брелока, парковочный таймер начнет отсчет времени, на дисплее показания текущего времени будут сменяться показаниями парковочного таймера с частотой 1 раз в 3 сек. Для выключения парковочного таймера два раза в течение 1 сек. коротко нажмите кнопку III брелока‑коммуникатора. Вы услышите два коротких сигнала брелока, показания парковочного таймера исчезнут с дисплея.

Блокировка клавиатуры [Кнопки (III+IV)]

Вы можете заблокировать клавиатуру брелока-коммуникатора, если хотите избежать случайного нажатия кнопок.

Для этого кратковременно нажмите кнопки (III+IV) брелока. Вы услышите один короткий сигнал брелока, на дисплее брелока на 3 сек. появится надпись «Hold», кнопки брелока будут заблокированы. Для выключения блокировки клавиатуры кратковременно нажмите кнопки (III+IV) брелока. Вы услышите два коротких сигнала брелока, клавиатура брелока разблокируется.

Режим энергосбережения «Battery Save Mode»

Режим «Battery Save Mode» служит для снижения энергопотребления брелока-коммуникатора. В этом режиме брелок обладает меньшей дальностью действия и обеспечивает обратную связь с системой только при постановке и снятии с охраны этим брелоком. Функция вибровызова в режиме «Battery Save Mode» не работает.

Брелок-коммуникатор автоматически переходит в режим «Battery Save Mode» при критическом уровне разряда элемента питания. Принудительное включение и выключение режима «Battery Save Mode» возможно в режиме программирования функций брелока-коммуникатора (см. «Настройки брелока-коммуникатора» на стр. 14). Индикацией включения режима служит мигание символа на дисплее брелока.

Управление вторым автомобилем

Теперь Вы можете полноценно управлять вторым автомобилем. Для возврата в режим управления первым автомобилем нажмите кнопки (I+II) брелока на 2 сек. Вы услышите два коротких сигнала брелока, символ исчезнет с дисплея, брелок перейдет в режим управления первым автомобилем.

Индикация уровня сигнала обратной связи

При отсутствии сигнала обратной связи символы и исчезают с дисплея.

Показания индикатора изменяются только при получении сигнала обратной связи. Проверить наличие и качество связи между процессорным блоком и брелоком можно нажатием кнопки IV брелока-коммуникатора.

ФУНКЦИОНИРОВАНИЕ СИСТЕМЫ

Постановка на охрану [Кнопка (I)]

Выключите зажигание, закройте двери, капот, багажник. Кратковременно нажмите на кнопку I брелока. Система перейдет в режим охраны, замки дверей запрутся, блокировка стартера (зажигания) включится до тех пор, пока система не будет снята с режима охраны.

При постановке на охрану:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Включение датчиков:

Примечание:

Если при постановке в режим охраны Вы услышали три дополнительных сигнала сирены* и три сигнала брелока, аварийная сигнализация вспыхнула три раза, а на дисплее в течение 5 сек. мигает изображение открытой двери, капота или багажника, то это значит, что в машине открыта дверь, капот или багажник. В этом случае система встанет на охрану с обходом активированного датчика. Датчик двери, капота или багажника будет немедленно принят под охрану при восстановлении его работоспособности.

Сигналов об обходе датчиков дверей не последует, если активирована функция 2-2.

Постановка на охрану с работающим двигателем [Кнопка (I)]

Не выключая зажигания, закройте двери, капот, багажник. Кратковременно нажмите на кнопку I брелока. Система перейдет в режим охраны, замки дверей запрутся, блокировка стартера включится до тех пор, пока система не будет снята с режима охраны.

Если используется блокировка зажигания (программируемая функция 1-10 в опционном значении, см. стр. 70), она не будет активирована вплоть до момента выключения зажигания или до начала тревоги.

Для реализации охраны с работающим двигателем необходимо, чтобы были выполнены соответствующие подключения при установке системы и было запрограммировано значение тахометрического сигнала (см. «Программирование тахометрического сигнала» на стр. 66), если контроль за работой двигателя осуществляется по тахометру (программируемая функция 2-21 в значении 2).

При постановке на охрану:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Включение датчиков:

Примечание:

Если при постановке в режим охраны Вы услышали три дополнительных сигнала сирены* и три сигнала брелока, аварийная сигнализация вспыхнула три раза, а на дисплее в течение 5 сек. мигает изображение открытой двери, капота или багажника, то это значит, что в машине открыта дверь, капот или багажник. В этом случае система встанет на охрану с обходом активированного датчика. Датчик двери, капота или багажника будет немедленно принят под охрану при восстановлении его работоспособности.

Охрана с работающим двигателем невозможна при выполнении резервирования запуска.

Сигналов об обходе датчиков дверей не последует, если активирована функция 2-2.

Постановка на охрану в режиме «Pit-Stop»

Система позволяет включить режим охраны с работающим двигателем без ключа в замке зажигания. Для реализации этой функции необходимо чтобы были выполнены соответствующие подключения при установке системы, и выбрано пользовательское значение программируемой функции 2-16 (см. стр. 83). Если контроль за работой двигателя осуществляется по тахометру (программируемая функция 2-21 в значении 2, см. стр. 84), необходимо запрограммировать значение тахометрического сигнала (см. «Программирование тахометрического сигнала» на стр. 66).

Для включения режима «Pit Stop» по окончании поездки выполните следующие действия:

При активации режима «Pit-Stop»:

Примечание:

Включение режима «Pit-Stop» возможно только при задействованном стояночном тормозе, закрытом капоте и отпущенной педали тормоза.

Если используется блокировка стартера (программируемая функция 1-10 в заводском значении, см. стр. 70), активация режима «Pit-Stop» будет сопровождаться включением блокировки стартера. Если установлено значение 3 программируемой функции 2-16 (см. стр. 83) вместо обратного отсчета времени до окончания работы двигателя в режиме «Pit-Stop», начнется прямой отсчет времени работы двигателя в часах и минутах. Включение режима «Pit-Stop» возможно во время выполнения резервирования запуска двигателя. Включение режима «Pit-Stop» невозможно во время выполнения режима «Турбо».

Теперь Вы можете поставить систему на охрану в режиме «Pit-Stop». Для этого кратковременно нажмите на кнопку I брелока. Система перейдет в режим охраны, замки дверей запрутся, блокировка стартера (программируемая функция 1-10 в заводском значении, см. стр.70) будет включена до тех пор, пока система не будет снята с режима охраны и не завершится режим «Pit-Stop». Если используется блокировка зажигания (программируемая функция 1-10 в опционном значении, см. стр. 70), она не будет активирована вплоть до окончания работы двигателя или до начала тревоги.

При постановке на охрану:

Включение датчиков:

Примечание:

Если при постановке в режим охраны Вы услышали три дополнительных сигнала сирены*, аварийная сигнализация вспыхнула три раза, а на дисплее в течение 5 сек. мигает изображение открытой двери или багажника, то это значит, что в машине открыта дверь или багажник. В этом случае система встанет на охрану с обходом активированного датчика. Датчик двери или багажника будет немедленно принят под охрану при восстановлении его работоспособности.

Сигналов об обходе датчиков дверей не последует, если активирована функция 2-2.

Для выключения режима «Pit-Stop» нажмите кнопку II брелока на 2 сек.

При выключении режима «Pit-Stop»:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Примечание:

Режим «Pit-Stop» немедленно завершиться при наступлении тревоги, выключении стояночного тормоза, открытии капота или нажатии на педаль тормоза.

Режим «Pit-Stop» невозможно активизировать в режиме «Турбо».

Программируемая функция 1-18 (см. стр. 71) отвечает за отпирание дверных замков в момент перехвата зажигания при включении режима «Pit-Stop». При необходимости этот сервис можно отключить.

Автоматическая постановка в режим охраны

Функцию автоматической постановки можно включить/выключить, изменив состояние программируемой функции 1-5 (см. стр. 69). При включенной автоматической постановке и выключенном зажигании система автоматически встает в режим охраны через 30 сек. после закрытия последней двери (капота, багажника). Система предупреждает об автоматической постановке сигналами аварийной сигнализации и сирены* каждые 10 сек. Если в течение 30 сек. двери, (капот, багажник) были открыты, то система встанет в режим охраны через 30 сек. после закрытия дверей (капота, багажника).

Индикацией включения функции служит наличие символа на дисплее брелока.

Если выбрано значение 4 программируемой функции 1-5, (см. стр. 69), то система в режим охраны не встает, а только включает блокировку стартера (зажигания) по истечении 30 сек. после выключения зажигания или по завершении режимов резервирования запуска, «Pit-Stop» и «Турбо».

Для выключения блокировки стартера (зажигания) в этом случае необходимо кратковременно нажать кнопку II брелока.

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Режим тревоги

Если в режиме охраны будет открыта дверь, капот, багажник, нажата педаль тормоза или включено зажигание, то система перейдет в режим тревоги на 30 сек. Сигналы аварийной сигнализации и сирены будут длиться 30 сек. По окончании 30 сек. система вернется в режим охраны.

В случае, если причина, вызвавшая тревогу не устранена, система отработает 8 циклов тревоги по 30 сек. каждый и вернется в режим охраны с обходом активного датчика. Если сработает зона тревоги датчика удара (сильное воздействие), то система перейдет в режим тревоги на 10 сек., сигналы аварийной сигнализации и сирены будут длиться 10 сек.

По окончании 10 сек. система вернется в режим охраны. При срабатывании зоны предупреждения датчика удара (слабое воздействие) система не перейдет в режим тревоги, а лишь выдаст серию из четырех коротких сигналов сирены и аварийной сигнализации*. Световые сигналы в последнем случае, могут быть отключены при помощи программируемой функции 2-1 (см. стр. 82). Вы можете прекратить режим тревоги коротким нажатием на кнопку I или II брелока. Замки при этом не отопрутся, и система перейдет из режима тревоги в режим охраны.

В режиме тревоги:

* Наличие сигналов сирены и аварийной сигнализации определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Режим напоминания

Если брелок-коммуникатор получил сигнал тревоги от датчиков дверей, капота, багажника, педали тормоза, зажигания, датчика удара или датчика вызова и Вы этого не заметили сразу, то брелок после передачи сигнала тревоги переходит в режим напоминания (короткими звуковыми сигналами и индикацией зоны, которая вызвала режим тревоги). Для прекращения режима напоминания и проверки состояния автомобиля кратковременно нажмите кнопку IV брелока или кратковременно нажмите кнопку II для выхода из режима охраны и отпирания замков дверей.

В режиме напоминания:

* Короткие звуковые сигналы отсутствуют при включенном вибровызове

Примечание:

Брелок-коммуникатор не переходит в режим напоминания при получении сигнала предупреждения от датчика удара (слабое воздействие).

Снятие с охраны [Кнопка (II)]

Когда система находится в режиме охраны, кратковременно нажмите на кнопку II брелока. Система снимется с охраны, замки дверей отопрутся, блокировка стартера (зажигания) отключится.

При снятии с охраны:

Если при снятии с охраны Вы услышали 6 коротких сигналов сирены*, а аварийная сигнализация вспыхнула 6 раз, то это значит, что за время охраны система входила в режим тревоги от датчиков дверей, капота, багажника, педали тормоза или зажигания.

Если при снятии с охраны Вы услышали 5 коротких сигналов сирены*, а аварийная сигнализация вспыхнула 5 раз, то это значит, что за время охраны система входила в режим тревоги от датчика удара (сильное воздействие).

Если при снятии с охраны Вы услышали 4 коротких сигнала сирены*, а аварийная сигнализация вспыхнула 4 раза, то это значит, что за время охраны система срабатывала от зоны предупреждения датчика удара (слабое воздействие).

Если в режиме охраны система срабатывала только от зоны предупреждения или зоны тревоги датчика удара, то при снятии с охраны система сообщит об этом миганием символа на дисплее брелока, надписью «Shoc» и указанием числа срабатываний:

Если в режиме охраны система срабатывала только от датчика вызова владельца, то при снятии с охраны система сообщит об этом миганием символа на дисплее брелока, надписью «CALL» и указанием числа срабатываний.

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37).

Примечание:

В системе существует возможность двухшагового отключения режима охраны, что может существенно повысить противоугонные характеристики устройства. Для этого необходимо активировать программируемую функцию 1-19 (см. стр. 71). Теперь, чтобы снять систему с охраны после однократного нажатия кнопки II брелока в течение 15 сек. следует нажать кнопку II брелока повторно, в случае, если не используется PIN 1, или ввести с брелока PIN 1 последовательным нажатием кнопок, соответствующих цифрам кода.

Установив значение 2 программируемой функции 2-5 (см. стр. 82) и выполнив соответствующие подключения при установке системы, можно реализовать пошаговое открытие дверей при снятии с охраны. В этом случае, отключение охраны будет сопровождаться отпиранием водительской двери, а двери пассажиров разблокируются только после повторного нажатия кнопки II брелока.

Автоматический возврат в режим охраны

В системе реализована возможность автоматического возврата в режим охраны в течение 30 сек., если после отключения охраны с брелока не была открыта дверь, капот или багажник. Система предупреждает об автоматическом возврате в охрану сигналами аварийной сигнализации и сирены* каждые 10 сек. Программируемая функция 1-8 (см. стр. 69) предоставляет возможность выбора автоматического возврата в охрану с запиранием или без запирания замков дверей, а также полного отключения этого сервиса.

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Функция «Свободные руки» [Кнопки (II+III)—]

Нажатием кнопок II+III брелока-коммуникатора на 2 сек. можно включить или выключить функцию «Свободные руки». Когда функция «Свободные руки» включена, система автоматически встает в режим охраны при Вашем удалении от автомобиля с брелоком-коммуникатором на дистанцию 15 — 35 м или снимается с охраны и отпирает замки дверей при приближении. Включение/выключение режима охраны будет сопровождаться мелодичным сигналом брелока-коммуникатора.

Функция «Свободные руки» имеет два режима работы:

Смена режимов работы происходит длительным 2 сек. нажатием кнопок II+III брелока-коммуникатора в следующем порядке: (Функция включена, режим 1) > (Функция включена режим 2) > (Функция выключена) > (Функция включена, режим 1) и т. д.

Примечание:

Дистанция от блока до брелока-коммуникатора, при которой система принимает решение о постановке или снятии режима охраны может меняться и зависит от ряда объективных причин: взаимного расположения антенны брелока-коммуникатора и антенного блока, наличия металлических предметов вблизи антенн, радиопомех в эфире, погоды и т. п.

ВНИМАНИЕ!

Функция «Свободные руки» работает только при использовании брелока-коммуникатора с ЖК-дисплеем, при использовании дополнительных брелоков без дисплея эта функция недоступна.

Функция «Свободные руки» также недоступна в режиме «Battery Save Mode».

Постоянное использование функции «Свободные руки» не рекомендуется, так как это резко уменьшает ресурс батареи питания брелока.

Система не будет автоматически сниматься с охраны в режиме «Свободные руки», если активировано двухшаговое выключение охраны (программируемая функция 1-19).

При включении функции «Свободные руки»:

При выключении функции «Свободные руки»:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Поиск автомобиля

Для поиска автомобиля на стоянке коротко нажмите кнопку I брелока в режиме охраны. Система выдаст пять коротких сигналов сирены и десять вспышек световой сигнализации. При этом брелок выдаст один звуковой сигнал. В данном режиме система выдает короткие сигналы сирены независимо от значения программируемой функции 1-4.

Открытие багажника [Кнопка (III)—]

Нажмите и удерживайте 2 сек. кнопку III брелока, после чего багажник откроется. Если в этот момент система находится в режиме охраны, то она снимется с охраны, блокировка стартера отключится. Используя программируемую функцию 1-1 (см. стр. 68) можно реализовать снятие с охраны с отпиранием дверных замков при дистанционном открытии багажника. Также существует возможность дистанционного открытия багажника без снятия системы с охраны, при котором временно отключаются триггер багажника и датчик удара. В последнем случае, охрана отключенных зон возобновляется после закрытия багажника.

При открытии багажника:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Примечание:

Для реализации этой функции необходимо наличие электропривода замка багажника, подключенного к соответствующему выходу процессорного блока системы.

Если после команды «открыть багажник со снятием системы с охраны» багажник не был открыт, произойдет автоматическая перепостановка на охрану независимо от состояния функции 1-8 (см. стр. 69).

Проверка состояния [Кнопка (IV)]

Если Вам необходимо проверить состояние системы, воспользуйтесь коротким нажатием кнопки IV брелока-коммуникатора. Информация о состоянии системы будет показана на дисплее брелока-коммуникатора и подтверждена сигналами сирены и аварийной сигнализации.

При проверке состояния системы:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

При проверке состояния системы индикация текущего времени сменяется значением температуры в салоне автомобиля. Температура может отображаться в °С или °F (см. стр. 15).

Второе короткое нажатие кнопки IV брелока-коммуникатора в течение 6‑ти сек. после первого, позволяет посмотреть информацию о напряжении аккумулятора автомобиля в вольтах.

Третье короткое нажатие кнопки IV брелока-коммуникатора в течение 6-ти сек. после второго, позволяет посмотреть информацию о напряжении элемента питания брелока-коммуникатора в вольтах.

Вызов владельца автомобиля

При необходимости вызова владельца автомобиля постучите твердым предметом (монета, ключи и т. п.) дважды в течение 1,5 сек. вблизи датчика вызова или дважды коротко нажмите кнопку на корпусе датчика вызова.

Светодиод датчика вызова засветится синим цветом на 3 сек., если система в этот момент находится в режиме охраны. Функция вызова владельца автомобиля доступна в любом из режимов охраны и в режиме снято с охраны при выключенном зажигании.

Для прекращения сигналов брелока-коммуникатора и проверки состояния автомобиля кратковременно нажмите кнопку IV.

При вызове владельца:

Примечание:

Вы можете отключить функцию вызова владельца в меню программирования функций брелока см. стр. 15.

Режим Паника или Jack Stop™ [Кнопка (I)—]

При нажатии кнопки I брелока на 2 сек. система войдет в режим «Паника» или режим JackStop™ — программируемая функция 1-10 (см. стр. 70).

Если система была снята с охраны, то она встанет в режим охраны, замки дверей запрутся. Сирена будет звучать 90 сек., аварийная сигнализация вспыхивать 90 сек. По истечении 90 сек. система перейдет в режим охраны до тех пор, пока не будет снята с охраны брелоком или режимом аварийного отключения. Режимы «Паника» и JackStop™ можно остановить коротким нажатием кнопки I или II. Режимы «Паника» и JackStop™ используются в случае опасности или при необходимости привлечь внимание к автомобилю. Режим работы реле блокировки двигателя зависит от значения программируемой функции 1-10. В режиме JackStop™ программируемая функция 1-10 дает возможность выбрать таймерный (с задержкой 30 сек.), прогрессивный или псевдослучайный алгоритм работы реле блокировки при работающем двигателе. Последние два алгоритма используются для имитации неисправности автомобиля.

В режиме «Паника» и JackStop™:

Различия в алгоритмах «Паника» и JackStop™ в зависимости от выбранного значения программируемой функции 1-10:

ВНИМАНИЕ!

Режим JackStop™ может использоваться только в экстренных случаях.

Так как он предусматривает остановку двигателя во время движения, то в некоторых случаях это может быть опасно. При выборе того или иного режима проконсультируйтесь со специалистом.

Отключение сигналов сирены [Кнопка (I+II)]

Кратковременным одновременным нажатием кнопок (I+II) брелока можно включить или выключить сигналы сирены и световой сигнализации.

В зависимости от состояния программируемой функции 1-4 (см. стр. 69), будут отключены либо подтверждающие и предупредительные сигналы сирены, либо все сигналы сирены, либо только тревожные сигналы сирены, либо все сигналы звуковой и световой сигнализации. При этом сигналы брелока будут присутствовать. Индикацией включения сигналов сирены служит наличие символа на дисплее брелока.

При включении сигналов сирены:

При выключении сигналов сирены:

Режим VALET [Кнопки (I+III)]

Для отключения охранных функций системы и при передаче машины на сервисную станцию для обслуживания Вы можете воспользоваться режимом VALET. Для этого в режиме «снято с охраны» кратковременно нажмите кнопки (I+III) брелока.

В режиме VALET можно управлять запиранием и отпиранием замков дверей. Для запирания или отпирания замков кратковременно нажмите кнопку I или II. В режиме VALET также доступно управление замком багажника, дополнительными каналами, программирование брелоков и режим «Турбо».

При включении режима VALET:

Для выхода из режима VALET кратковременно нажмите кнопки I+III брелока.

При выключении режима VALET:

Для включения и выключения режима VALET можно также воспользоваться многофункциональной кнопкой датчика вызова владельца.

Для включения режима VALET:

Вы услышите один сигнал сирены*, аварийная сигнализация вспыхнет один раз. Система войдет в режим VALET

Для выключения режима VALET:

При включенном зажигании нажмите кнопку на корпусе датчика вызова на 2 сек. Вы услышите два сигнала сирены*. Аварийная сигнализация вспыхнет два раза. Система перейдет из режима VALET в полнофункциональный режим.

*Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

ВНИМАНИЕ!

Не отдавайте персоналу сервисных станций брелоки от системы при техническом обслуживании автомобиля. Впоследствии такие меры позволяют сберечь автомобиль от угона.

Включение и выключение датчика удара [Кнопки (I+IV)]

Вы можете отключить двухуровневый датчик удара. Одновременно кратковременно нажмите кнопки (I+IV) брелока, в результате датчик будет выключен или включен. Индикацией отключения датчика служит символ на дисплее брелока. Выключение датчика необходимо, если Вы оставляете автомобиль там, где возможны его ложные срабатывания (автомобиль припаркован вблизи трамвайных путей, в автомобиле остается ребенок или животное).

При отключении датчика удара:

При включении датчика удара:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Датчик удара называется двухуровневым, потому что имеет два уровня срабатывания от воздействия на автомобиль.

Управление центральным замком по включению и выключению зажигания

При помощи программируемой функции 1-3 (см. стр. 69) можно включить или выключить автоматическое управление центральным замком по включению и выключению зажигания. Если функция активирована, то замки дверей будут автоматически заперты через 15 или 5 сек. после того как зажигание будет включено, при условии, что все двери и багажник закрыты.

Отпирание замков происходит немедленно при выключении зажигания.

Программируемая функция 1-3 в значении 4 позволяет однократно после запуска двигателя запирать замки дверей при появлении сигнала генератора или при превышении порогового значения тахометрического сигнала, если были выполнены соответствующие подключения при установке системы и запрограммировано значение тахометрического сигнала (см. «Программирование тахометрического сигнала» на стр. 66).

Отпирание замков в этом случае происходит при исчезновении сигнала генератора или тахометра. Индикацией включения функции служит наличие символа на дисплее брелока.

Режим «Турбо»

Если автомобиль имеет двигатель, оснащенный турбиной, то после длительной работы на высоких оборотах его не рекомендуется останавливать сразу. Двигатель должен работать на холостых оборотах некоторое время, необходимое для охлаждения турбины. Для этого в системе SCHER-KHAN MAGICAR 7 предусмотрен режим «Турбо».

Если режим «Турбо» разрешен (программируемая функция 2-18 в опционном значении, см. стр. 83), то после выключения зажигания двигатель будет продолжать работать. При помощи программируемой функции 2-18 Вы можете выбрать длительность работы в режиме «Турбо» равную 2-м или 4-м мин. или определяемую автоматически в пределах от 2-х до 4-х мин. в зависимости от оборотов двигателя за последние 5 мин. Режим «Турбо» с автоматически определяемым временем работы может быть реализован, только если контроль за работой двигателя осуществляется по сигналу тахометра (программируемая функция 2-21 в значении 2) и было запрограммировано значение тахометрического сигнала (см. «Программирование тахометрического сигнала» на стр. 66). Индикацией использования режима «Турбо» служит наличие символа на дисплее брелока.

При помощи программируемой функции 1-16 (см. стр. 70), Вы можете выбрать способ включения режима «Турбо»:

Если установлено заводское значение программируемой функции 1-16, перехват зажигания в момент включения режима «Турбо» будет происходить автоматически при выключении зажигания, при условии, что включен стояночный тормоз, отпущена педаль тормоза и закрыт капот.

Если установлено значение 2 программируемой функции 1-16 перехват зажигания в момент включения режима «Турбо» будет происходить автоматически при включении стояночного тормоза, при условии, что отпущена педаль тормоза и закрыт капот.

Если установлено значение 3 программируемой функции 1-16, перехват зажигания в момент включения режима «Турбо» возможен только вручную, двойным коротким нажатием кнопки II брелока, при условии, что включен стояночный тормоз, отпущена педаль тормоза и закрыт капот.

Для включения режима «Турбо» по окончании поездки выполните следующие действия:

При включении режима «Турбо»:

Примечание:

Включение режима «Турбо» возможно только при задействованном стояночном тормозе, закрытом капоте и отпущенной педали тормоза.

Если используется блокировка стартера (программируемая функция 1-10 в заводском значении, см. стр. 70), активация режима «Турбо» будет сопровождаться включением блокировки стартера. Включение режима «Турбо» возможно однократно с момента активации стояночного тормоза.

Теперь Вы можете поставить систему на охрану в режиме «Турбо». Для этого кратковременно нажмите на кнопку I брелока. Система перейдет в режим охраны, замки дверей запрутся, блокировка стартера (программируемая функция 1-10 в заводском значении, см. стр. 70) будет включена до тех пор, пока система не будет снята с режима охраны и не завершится режим «Турбо». Если используется блокировка зажигания (программируемая функция 1-10 в опционном значении, см. стр. 70), она не будет активирована вплоть до окончания работы двигателя или до начала тревоги.

При постановке на охрану:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Включение датчиков:

Примечание:

Если при постановке в режим охраны Вы услышали три дополнительных сигнала сирены*, аварийная сигнализация вспыхнула три раза, а на дисплее в течение 5 сек. мигает изображение открытой двери или багажника, то это значит, что в машине открыта дверь или багажник. В этом случае система встанет на охрану с обходом активированного датчика. Датчик двери или багажника будет немедленно принят под охрану при восстановлении его работоспособности.

Сигналов об обходе датчиков дверей не последует, если активирована функция 2-2.

Для экстренного выключения режима «Турбо» нажмите кнопку II брелока на 2 сек.

При выключении режима «Турбо»:

Примечание:

Режим «Турбо» немедленно завершится при выключении стояночного тормоза, открытии капота или нажатии на педаль тормоза. Программируемая функция 1-18 (см. стр. 71) отвечает за отпирание дверных замков в момент перехвата зажигания при включении режима «Турбо». При необходимости этот сервис можно отключить.

Управление дополнительным каналом 1 [Кнопка (IV)—]

Если в Вашем автомобиле установлены электромеханический замок капота, дополнительный предпусковой подогреватель или другое сервисное оборудование, Вы можете управлять работой этих устройств с помощью брелока. Для этого нажмите кнопку IV брелока на 2 сек. На выходе дополнительного канала 1 процессорного блока появится короткий или длительный сигнал (программируемая функция 2-8, см. стр. 82).

Включение дополнительного канала:

Для выключения сигнала на выходе дополнительного канала 1 нажмите кнопку IV брелока на 2 сек.

Выключение дополнительного канала:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Активация дополнительного канала 1 возможна не только командой с брелока, но может быть связана с такими системными событиями как постановка, снятие с охраны и окончание автоматического запуска. Выбрать необходимое событие позволяет программируемая функция 2-10 (см. стр. 83).

Управление дополнительным каналом 2 [Кнопки (II+III)]

Если в Вашем автомобиле установлены электромеханический замок капота, дополнительный предпусковой обогреватель или другое сервисное оборудование, Вы можете управлять работой этих устройств с помощью брелока. Для этого кратковременно нажмите кнопки (II+III) брелока.

На выходе дополнительного канала 2 процессорного блока появится короткий или длительный сигнал (программируемая функция 2-9, см. стр. 82).

Включение дополнительного канала:

Для выключения сигнала на выходе дополнительного канала 2 кратковременно нажмите кнопки (II+III) брелока.

Выключение дополнительного канала:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Активация дополнительного канала 2 возможна не только командой с брелока, но может быть связана с такими системными событиями как начало автоматического запуска, успешный автоматический запуск двигателя или отпирание замков дверей пассажиров. Выбрать необходимое событие дает возможность программируемая функция 2-11 (см. стр. 83).

Дистанционный запуск двигателя [Кнопка (II)-]

Для запуска двигателя нажмите кнопку II брелока на 2 секунды. Система встанет в режим охраны, замки дверей запрутся, двигатель автомобиля запустится. После того как двигатель запустился, на дисплее брелока-коммуникатора начнется обратный отсчет времени, оставшегося до окончания работы двигателя в автоматическом режиме. Время работы двигателя программируется и может составлять 5, 15, 25 или 45 минут (программируемая функция 1-12, см. стр. 70).

В момент запуска:

Примечание:

Автоматический запуск двигателя возможен только при выключенном зажигании, задействованном стояночном тормозе, закрытом капоте и отпущенной педали тормоза. Для автомобилей с ручной коробкой передач необходимо предварительно выполнить процедуру резервирования запуска (см. стр. 51).

Подробнее о причинах, препятствующих автоматическому запуску двигателя см. на стр. 53.

Если запуск не произошел с первого раза, то система повторит попытку.

Система производит не более трех попыток запуска после получения команды с брелока.

Если двигатель автомобиля не запустился после последней попытки, обратитесь на сервисную станцию для диагностики Вашего автомобиля.

Если используется блокировка стартера (программируемая функция 1-10 в заводском значении, см. стр. 70), запуск двигателя будет сопровождаться включением блокировки стартера.

При удачном запуске:

Включение датчиков:

Для того чтобы начать движение на автомобиле Вам необходимо выключить охрану, открыть дверь, вставить ключ зажигания в замок и повернуть его в положение ON (ВКЛ.), нажать на педаль тормоза и выключить стояночный тормоз.

Для того чтобы дистанционно остановить двигатель нажмите кнопку II брелока на 2 секунды. Система останется в режиме охраны и через 30 сек. после остановки двигателя начнет контролировать датчик удара.

При остановке двигателя:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Примечание:

Работа двигателя в режиме дистанционного запуска немедленно завершится при выключении стояночного тормоза, открытии капота или нажатии на педаль тормоза.

За минуту до окончания времени работы двигателя в автоматическом режиме брелок подаст два коротких звуковых сигнала.

Режим резервирования автоматического запуска двигателя

Режим резервирования используется только для ручной коробки передач и исключает возможность автоматического запуска двигателя, если рычаг коробки передач не установлен в нейтральное положение. Символ на дисплее брелока-коммуникатора означает, что резервирование выполнено и возможен автоматический запуск двигателя.

Программируемая функция 1-16 см. (стр. 70) дает возможность выбрать один из трех алгоритмов выполнения резервирования.

Алгоритм 1 (значение 1 программируемой функции 1-16):

Алгоритм 2 (значение 2 программируемой функции 1-16):

Алгоритм 3 (значение 3 программируемой функции 1-16):

Примечание:

В зависимости от состояния программируемой функции 1-17 (см. стр. 71) алгоритм резервирования может завершаться закрытием двери, автоматической постановкой на охрану с запиранием замков дверей после остановки двигателя или вручную, при постановке на охрану, нажатием кнопки I брелока.

Открытие двери, капота, багажника, выключение стояночного тормоза или нажатие на педаль тормоза после выполнения шага 6 сделает невозможным автоматический запуск двигателя.

Работа двигателя в режиме резервирования немедленно завершится при выключении стояночного тормоза, открытии капота или нажатии на педаль тормоза.

Двигатель автомобиля не остановится на шаге 6, если используется режим «Турбо».

Программируемая функция 1-18 (см. стр. 71) отвечает за отпирание дверных замков в момент перехвата зажигания при резервировании автоматического запуска двигателя. При необходимости этот сервис можно отключить.

ВНИМАНИЕ!

Перед выходом из автомобиля закройте люк и стекла.

Оставляйте рычаг коробки передач всегда в нейтральном положении.

При выполнении режима резервирования не оставляйте в автомобиле людей и животных.

Не выполняйте автоматический запуск двигателя, если в автомобиле находятся люди или животные.

Не используйте автоматический запуск двигателя на автомобилях с открытым верхом.

Если работа режима резервирования отличается от описанных алгоритмов, срочно обратитесь на сервисную станцию за консультацией.

До устранения причин неправильной работы не пользуйтесь автоматическим запуском двигателя.

Диагностика причин неудачного автоматического запуска двигателя

Если автоматический запуск двигателя невозможен, то при нажатии кнопки II брелока на 2 секунды, брелок-коммуникатор подаст тройной звуковой сигнал и на дисплее появится информация о неудавшемся запуске с указанием кода ошибки. Сирена издаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску:

Причины, препятствующие запуску:

Так, например, если автоматический запуск двигателя невозможен по причине открытой двери, на дисплее брелока-коммуникатора появится следующая информация:

Установка таймера для автоматического запуска двигателя [Кнопки (II+IV)]

Воспользуйтесь коротким нажатием кнопок (II+IV) брелока для включения или выключения запуска двигателя по таймеру. Индикацией включения запуска двигателя по таймеру служит наличие метки на дисплее брелока. В системе предусмотрено четыре режима запуска двигателя по таймеру. Первый режим позволяет запускать двигатель каждые сутки в заранее установленное время, второй режим позволяет запускать двигатель периодически каждые 8 часов, третий — каждые 4 часа, четвертый — каждые 2 часа, для прогрева (или охлаждения салона в регионах с жарким климатом). Два режима не могут быть использованы одновременно, тот режим, который Вам необходим, может быть выбран при помощи программируемой функции 1-13 (см. стр. 70).

Для автоматического запуска двигателя по таймеру в определенное время (24 ч.) необходимо установить желаемое время запуска при помощи брелока-коммуникатора:

Установка времени запуска двигателя по таймеру:

ВНИМАНИЕ!

В режиме программирования функций брелока-коммуникатора время между нажатиями кнопок брелока не должно превышать 15 сек., иначе брелок автоматически перейдет в режим управления системой.

Для включения автоматического запуска двигателя по таймеру каждые 8, 4 или 2 часа установки точного времени запуска не требуется, достаточно короткого нажатия кнопок (II+IV) брелока. Первый запуск двигателя произойдет после включения режима через 8, 4 или 2 часа.

При включении запуска двигателя по таймеру:

При выключении запуска двигателя по таймеру:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

ВНИМАНИЕ!

Запуск двигателя по таймеру возможен только в режиме охраны.

Установка точного значения текущего времени является необходимым условием для правильной работы автоматического запуска двигателя по таймеру «24 ч».

Время запуска двигателя по таймеру «24 ч» может сдвигаться до ± 2 мин в сутки.

Запуск двигателя по сигналу внешнего устройства

В системе предусмотрена возможность автоматического запуска и прекращения работы двигателя при получении импульсного сигнала от внешнего устройства. Для реализации этой возможности необходимо, чтобы было установлено значение 4 программируемой функции 2-20 (см. стр. 84) и были выполнены соответствующие подключения при установке системы.

ВНИМАНИЕ!

Установка значения программируемой функции 2-20 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с выбранным назначением входа габаритных огней. Неправильная установка значения данной программируемой функции может привести к выходу из строя узлов автомобиля.

Ограничение числа автоматических запусков

В системе предусмотрена возможность ограничения числа последовательных автоматических запусков. При помощи программируемой функции 1-14 (см. стр. 70) можно ограничить автоматические запуски 5-ю, 7-ю, 16-ю или вообще отказаться от ограничения.

Ограничение числа таймерных запусков по температуре и напряжению аккумуляторной батареи

По желанию пользователя возможно реализовать отсрочку таймерного запуска вплоть до достижения установленной температуры в салоне автомобиля (программируемая функция 1-21, стр. 71) или до момента, когда аккумуляторная батарея разрядится до 11,5 В (программируемая функция 1-20, стр. 71). Температурный порог может принимать значения: —15, —25, +60 °С (для охлаждения салона в регионах с жарким климатом).

Пример: если активировать 8-часовой таймер автоматического запуска, установить температурный порог, равный —15 °С и активировать отсрочку запуска по напряжению, то двигатель будет автоматически запускаться при снижении температуры до —15 °С или при понижении напряжения бортовой сети до 11,5 В, но не чаще чем 1 раз в 8 часов.

Снятие системы с охраны без брелока и применения персонального кода

Доступ в автомобиль без брелока может потребоваться в целом ряде случаев.

Например, при утере брелока или если в брелоке села батарея питания.

Система SCHER-KHAN MAGICAR 7 предоставляет такую возможность.

Доступ в автомобиль без брелока, без ввода персонального кода возможен только, если программируемая функция 1-6 (см. стр. 69) находится в заводском значении. Для этого:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Снятие системы с охраны без брелока с использованием PIN 1

Если Вы хотите использовать персональный код для снятия системы с охраны при отсутствии брелока, записи кодов новых брелоков, использования режима двухшагового снятия с охраны, то в систему необходимо записать персональный код PIN 1, состоящий из четырех или двух цифр (определяется программируемой функцией 1-6, см. стр. 69).

Значение каждой цифры кода может меняться от 1 до 4. Таким образом, код может иметь значение от 1111 до 4444 или от 11 до 44. Ввод кода происходит при помощи многофункциональной кнопки на корпусе датчика вызова.

Запись персонального кода PIN 1:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Ввод персонального кода PIN 1:

ВНИМАНИЕ!

Запись и последующий ввод кода PIN 1 возможны, только если программируемая функция 1-6 находится в опционном значении.

Если код аварийного отключения PIN 1 трижды введен некорректно, то система запретит ввод кода в течение следующих 20 мин. или до тех пор, пока Вы не снимете систему с охраны с помощью брелока.

Заводское значение PIN 1 1111 в случае четырехзначного кода и 11, соответственно, в случае двухзначного.

Доступ в автомобиль без брелока с использованием PIN 2

Система SCHER-KHAN MAGICAR 7 позволяет ставить и снимать режим охраны без брелока, посредством датчика вызова. Для этого Вам необходимо выбрать пользовательское значение программируемой функции 1-7 (см. стр. 69) и записать персональный код PIN 2, состоящий из четырех цифр. Значение каждой цифры кода может меняться от 1 до 9.

Таким образом, код может иметь значение от 1111 до 9999.

Ввод кода и его запись происходит посредством датчика вызова владельца автомобиля. Заводского значения кода PIN 2 не предусмотрено.

Запись персонального кода PIN 2:

Если на каком-то из шагов Вы ошиблись, то необходимо произвести запись кода, начиная с пункта 1).

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

Ввод персонального кода нужен, когда система находится в режиме охраны для снятия с охраны и отпирания замков дверей и когда система снята с охраны для постановки на охрану и запирания замков дверей.

При постановке в режим охраны после ввода кода PIN 2 система производит снятие с охраны и последующую постановку с запиранием замков дверей через 30 сек. (программируемая функция 1-8 должна быть в заводском значении, см. стр. 69).

Ввод персонального кода PIN 2:

ВНИМАНИЕ!

Использование персонального кода PIN 2 возможно только после включения программируемой функции 1-7.

Система допускает пять попыток ввода кода в течение 30 мин. Если код был введен неверно, то его ввод блокируется на 24 часа или до тех пор, пока Вы не снимете систему с охраны с помощью брелока.

Персональный код PIN 2 не программируется на заводе. Обязательно запрограммируйте этот код самостоятельно.

Предупреждение о невыключенных габаритах

Система помогает защитить аккумулятор автомобиля от разряда. Если Вы забыли выключить габаритные огни, то при постановке в режим охраны с выключенным двигателем брелок-коммуникатор подаст серию звуковых сигналов в течение 5 секунд. В это время на дисплее будут мигать изображения замка, фар и индикатор разряда элемента питания. Для использования этого сервиса необходимо установить значение 2 программируемой функции 2-20 (см. стр. 84) и выполнить соответствующие подключения при установке системы.

ВНИМАНИЕ!

Установка значения программируемой функции 2-20 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с выбранным назначением входа габаритных огней. Неправильная установка значения данной программируемой функции может привести к выходу из строя узлов автомобиля.

Блокировка стартера или зажигания

Система в режиме охраны не позволит завести двигатель автомобиля. При попытке завести двигатель в режиме охраны система передаст сигнал тревоги на брелок-коммуникатор. Режим работы блокировки двигателя выбирается при установке системы на сервисной станции и зависит от значения программируемой функций 1-10 (см. стр. 70). Подробно о блокировании двигателя Вашего автомобиля можно узнать по месту установки системы.

При выборе блокировки стартера, система будет предохранять стартер автомобиля от повторного включения, если двигатель работает в режимах автоматического запуска, резервирования запуска, «Турбо» и «Pit-Stop».

Предупреждение об открытой двери

Система позволяет реализовать предупреждение об открытой двери (программируемая функция 1-2, см. стр. 69). Возможно выбрать один из нескольких алгоритмов работы: аварийная сигнализация мигает в течение 60 сек., если дверь автомобиля открыта и включено зажигание, аварийная сигнализация мигает в течение 60 сек., если дверь автомобиля открыта и двигатель работает, аварийная сигнализация мигает постоянно, если дверь автомобиля открыта и включено зажигание. Данная функция повышает безопасность на дороге, предупреждая других водителей о посадке и высадке пассажиров.

Примечание:

Предупреждение об открытии двери отсутствует в режиме резервирования автоматического запуска двигателя.

Дополнительное освещение при постановке и снятии с охраны

В системе предусмотрена возможность освещения пространства около автомобиля в течение 15 сек. после постановки и снятия с охраны при помощи аварийной сигнализации.

В зависимости от состояния программируемой функции 1-11 (см. стр. 70), подсветка может быть включена при постановке в охрану, при снятии с охраны или и при постановке и снятии с охраны.

Защита радиоканала от перехвата кода

Система имеет специальную защиту передаваемых брелоком команд.

При каждом нажатии кнопки на брелоке системы кодовая посылка изменяется по специальному алгоритму. Это сделано для защиты системы от перехвата кода и его подбора (интеллектуального взлома системы охраны). Алгоритм защиты кода специально разработан для систем SCHER‑KHAN и является уникальным, не применяемым ни в одной охранной системе других марок.

Регулировка чувствительности датчика удара

Вы можете настроить чувствительность датчика удара в зависимости от Ваших требований. Для настройки чувствительности на датчике предусмотрено два регулятора. Регулятор с цифрой 1 — устанавливает чувствительность зоны предупреждения, регулятор с цифрой 2 — устанавливает чувствительность зоны тревоги. Поворот регуляторов по часовой стрелке уменьшает чувствительность, а против часовой — увеличивает. Проконсультируйтесь на сервисной станции о месте расположения датчика удара, он должен быть легко доступен для регулировки.

Регулировка чувствительности датчика вызова владельца

Вы можете настроить чувствительность датчика вызова владельца автомобиля в зависимости от Ваших требований. Для настройки чувствительности на датчике предусмотрен ступенчатый регулятор с тремя положениями. Крайнее левое положение регулятора соответствует минимальной чувствительности датчика, крайнее правое — максимальной.

Датчик должен быть расположен в нижнем углу лобового стекла автомобиля, но он не должен касаться корпусом обивок стойки и приборной панели. В датчике вызова применена защита от ложных срабатываний. Для вызова необходимо, чтобы в течение 1,5 сек. последовало более одного удара по датчику.

Программирование тахометрического сигнала

Если контроль за работой двигателя осуществляется по тахометрическому сигналу (программируемая функция 2-21 в значении 2, см. стр. 84), то для обеспечения нормальной работы системы в режимах охраны с работающим двигателем, автоматического запуска, резервирования запуска, «Турбо», «Pit-Stop» и запирания замков дверей по тахометру, необходимо запрограммировать частоту сигнала на входе тахометрического датчика.

Для программирования тахометрического сигнала:

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37).

ПРОГРАММИРОВАНИЕ БРЕЛОКОВ

Система может запомнить коды трех брелоков.

Для записи кодов брелоков:

При записи кода хотя бы одного нового брелока коды всех брелоков, ранее записанных в память системы, будут удалены. Это позволяет контролировать несанкционированную запись брелоков.

Для выхода из режима программирования не предпринимайте никаких действий в течение 4 сек. после записи кода последнего брелока.

Если после шага 4 не предпринимать никаких действий, то через 5 сек. Вы услышите один сигнал сирены*, аварийная сигнализация вспыхнет один раз, система перейдет из режима программирования брелоков в режим VALET.

* Наличие сигналов сирены определяется значением программируемой функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение сигналов сирены» на стр. 37)

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ БРЕЛОКА

Программирование функций системы с помощью брелока состоит из четырех шагов:

Примечание:

Если при выборе функции Вы ошиблись с количеством нажатий и (или) отсутствуют сигналы сирены и аварийной сигнализации, то необходимо повторить все действия, начиная с шага 1.

Вы можете выйти из режима программирования на любом шаге.

Для этого не предпринимайте никаких действий в течение 4-х секунд.

Если Вы услышали один продолжительный сигнал сирены, то это означает выход системы из режима программирования функций. Для продолжения программирования необходимо повторить все действия, начиная с шага 1.

ВНИМАНИЕ!

Программирование функций системы с помощью брелока возможно только при выключенном зажигании в режиме «снято с охраны».

Если необходимо изменить более одной функции из выбранного Вами меню, то выбор каждой функции для изменения необходимо начинать с шага 1.

Меню программируемых функций № 1 [кнопка (I+IV)—]

Подробное описание программируемых функций меню № 1

Программируемая функция 1-1: «Управление замком багажника в режиме охраны»

Эта функция позволяет пользователю выбрать: снимать систему при отпирании багажника с охраны и отпирать электроприводы замков дверей или нет.

Данная программируемая функция имеет три значения:

Программируемая функция 1-2: «Предупреждение об открытой двери»

Эта функция позволяет избежать аварийной ситуации при посадке и высадке пассажиров, а также в том случае, если неплотно закрыта какая‑либо дверь автомобиля во время движения. Когда функция включена, при включенном зажигании или при работающем двигателе в случае открытия двери система включает мигание аварийной сигнализации автоматически. Мигание прекратится немедленно, как только будет закрыта дверь или выключено зажигание (завершится работа двигателя).

Данная программируемая функция имеет четыре значения:

Программируемая функция 1-3: «Управление центральным замком по включению и выключению зажигания»

Эта функция позволяет включить или выключить автоматическое запирание и отпирание замков дверей при включении и выключении зажигания, по сигналу тахометрического датчика или датчика генератора.

Данная программируемая функция имеет четыре значения:

Программируемая функция 1-4: «Назначение комбинации кнопок (I+II)»

Данная программируемая функция имеет четыре значения:

Программируемая функция 1-5: «Автоматическая постановка на охрану»

Эта функция позволяет включить или выключить функцию автоматической постановки в режим охраны или автоматическую блокировку двигателя.

Данная программируемая функция имеет четыре значения:

Программируемая функция 1-6: «Использование PIN 1»

Эта функция позволяет разрешить или запретить использование персонального кода PIN 1 для снятия системы с охраны при отсутствии брелока, записи кодов новых брелоков, включения режима VALET, а также в режиме двухшагового снятия с охраны.

Данная программируемая функция имеет три значения:

Программируемая функция 1-7: «Использование PIN 2»

Эта функция позволяет разрешить или запретить использование персонального кода PIN 2 для постановки и снятия системы с охраны при отсутствии брелока, посредством датчика вызова владельца.

Данная программируемая функция имеет два значения:

Программируемая функция 1-8: «Автоматический возврат в режим охраны»

Эта функция позволяет разрешить или запретить автоматический возврат в режим охраны в течение 30 сек., если после отключения охраны с брелока не была открыта дверь, капот или багажник.

Данная программируемая функция имеет три значения:

Программируемая функция 1-9: «Подготовка АКБ к автоматическому запуску»

Эта функция позволяет разрешить или запретить включение световой сигнализации автомобиля на 15 сек. непосредственно перед автоматическим запуском двигателя. Включение световой сигнализации перед запуском двигателя позволяет увеличить стартерный ток при низких температурах и увеличивает срок службы аккумулятора автомобиля.

Данная программируемая функция имеет два значения:

Программируемая функция 1-10: «Выбор режима “Паника” или режима JackStop™»

Эта функция изменяет алгоритм работы выхода блокировки двигателя.

Режим «Паника» используется при блокировке цепи стартера, а режим JackStop™ при блокировке зажигания. Кроме того, эта программируемая функция дает возможность выбрать один из трех алгоритмов работы реле блокировки зажигания в режиме JackStop™: таймерный (с задержкой 30 сек.), прогрессивный или псевдослучайный. Последние два алгоритма используются для имитации неисправности автомобиля.

Данная программируемая функция имеет четыре значения:

Примечание к функции 1-10:

Данная функция позволяет выбрать режим «Паника» или режим JackStop™ (защита от ограбления):

ВНИМАНИЕ!

Неправильная установка значения программируемой функции 1-10 может привести к отказу оборудования или созданию аварийной ситуации на дороге.

Режим JackStop™ может использоваться только в экстренных случаях. Так как он предусматривает остановку двигателя во время движения, то в некоторых случаях это может быть опасно.

Программируемая функция 1-11: «Подсветка при помощи аварийной сигнализации»

Эта функция позволяет включить или выключить освещение пространства около автомобиля в течение 15 сек. после постановки и снятия с охраны при помощи аварийной сигнализации. Данная опция позволяет сделать более удобной эксплуатацию автомобиля в темное время суток.

Данная программируемая функция имеет четыре значения:

Программируемая функция 1-12: «Время работы двигателя в режимах автоматического запуска и “Pit-Stop”»

Эта функция позволяет пользователю ограничить время работы двигателя в режимах автоматического запуска и «Pit-Stop».

Данная программируемая функция имеет четыре значения:

Примечание к функции 1-12:

Возможность использования режима «Pit-Stop» и время работы двигателя в этом режиме определяется так же значением программируемой функции 2-16 (см. стр. 83).

Программируемая функция 1-13: «Интервал работы автоматического запуска по таймеру»

Эта функция позволяет выбрать необходимый интервал времени, через который будет производиться автоматический запуск двигателя автомобиля при использовании функции запуска двигателя по таймеру.

Пользователь может выбрать вариант, наиболее соответствующий его требованиям.

Данная программируемая функция имеет четыре значения:

Программируемая функция 1-14: «Ограничение числа последовательных автоматических запусков»

Эта функция позволяет выбрать количество автоматических запусков двигателя автомобиля, которое система будет производить после включения функции запуска двигателя по таймеру. После того как это количество будет исчерпано, символ на дисплее брелока погаснет.

Данная программируемая функция имеет четыре значения:

Программируемая функция 1-15: «Режим работы световой сигнализации в режимах автоматического запуска, “Pit‑Stop” и “Турбо”»

Эта функция устанавливает режим работы световой сигнализации в режимах автоматического запуска, «Pit-Stop» и «Турбо».

Данная программируемая функция имеет три значения:

ВНИМАНИЕ!

Фонари многих автомобилей не рассчитаны на непрерывное включение ламп аварийной сигнализации, что может стать причиной их повреждения.

Программируемая функция 1-16: «Способ перехода в режимы резервирования запуска и “Турбо”»

Эта функция позволяет выбрать необходимый алгоритм перехода в режимы резервирования запуска и «Турбо».

Данная программируемая функция имеет три значения:

Примечание к функции 1-16:

Включение режима «Турбо» возможно однократно с момента активации стояночного тормоза.

Программируемая функция 1-17: «Завершение алгоритма резервирования запуска»

Эта функция позволяет выбрать необходимое завершение алгоритма резервирования запуска.

Если Ваш автомобиль имеет автоматическую КПП, резервирование запуска не производится и данная программируемая функция не используется.

В режиме, когда первая стадия алгоритма резервирования выполнена (замок зажигания выключен, двигатель работает), необходимо выйти из автомобиля и закрыть дверь. Последующие действия системы определяются значением данной программируемой функции.

Данная программируемая функция имеет три значения:

Примечание к функции 1-17:

В случае если включен режим «Турбо», выключение зажигания откладывается до момента времени, определяемого значением программируемой функции 2-18 (см. стр. 83).

Программируемая функция 1-18: «Отпирание замков дверей при переходе в режимы резервирования запу ска, “Pit‑Stop” и “Турбо”»

Эта функция позволяет включить или выключить автоматическое отпирание замков дверей при переходе в режимы резервирования запуска, «Pit‑Stop» и «Турбо».

Данная программируемая функция имеет два значения:

Программируемая функция 1-19: «Двухшаговое снятие с охраны»

Эта функция позволяет включить или выключить двухшаговое снятие с охраны. Двухшаговое снятие с охраны может существенно повысить противоугонные характеристики системы. Если эта функция включена, то для снятия системы с охраны после однократного нажатия кнопки II брелока в течение 15 сек. следует нажать кнопку II брелока повторно, в случае, если не используется PIN 1, или ввести с брелока PIN 1 последовательным нажатием кнопок, соответствующих цифрам кода.

Данная программируемая функция имеет два значения:

Программируемая функция 1-20: «Ограничение количества таймерных запусков по напряжению аккумуляторной батареи»

Эта функция позволяет включить или выключить соответствующее условие для выполнения автоматического запуска по таймеру.

Данная программируемая функция имеет два значения:

Программируемая функция 1-21: «Порог температуры для ограничения количества таймерных запусков»

Эта функция позволяет включить или выключить соответствующее условие для выполнения автоматического запуска по таймеру, а также выбрать пороговое значение температуры.

Данная программируемая функция имеет четыре значения:

Установка всех программируемых функций меню № 1 на заводские значения

Для установки заводских значений программируемых функций необходимо выполнить два шага:

Меню программируемых функций № 2 [кнопка (II+IV)—]

Подробное описание программируемых функций меню № 2 находится в руководстве по установке (стр. 52).

ВНИМАНИЕ!

Установка значений программируемых функций меню № 2 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с параметрами автомобиля. Неправильная установка значений программируемых функций меню № 2 может привести к ухудшению ресурса и выходу из строя узлов автомобиля.

Установка всех программируемых функций меню № 2 на заводские значения

Для установки заводских значений программируемых функций необходимо выполнить два шага:
