В пределах секущего диапазона различают Основной секущий диапазон и Глубину проецирования.
В пределах Основного секущего диапазона есть 3 плоскости: Верх, Секущая плоскость и Низ. Плоскости Верх и Низ определяют границу диапазона, Секущая плоскость задает уровень, на котором происходит «рассечение» модели. Объекты, пересекаемые секущей плоскостью, будут отображаться «разрезными», а не «проекционными» линиями.
Основные правила отображения элементов в зависимости от их расположения относительно плоскостей секущего диапазона:
Кроме основных, есть еще дополнительные правила отображения элементов относительно плоскостей секущего диапазона:
Особенности настроек секущего диапазона в Revit
Рассмотрим особенности настройки секущего диапазона для некоторых задач.
Отображение балок или потолка на архитектурных планах (использование «Подложки»)
Иногда требуется показать балки на плане этажа совместно с окнами и дверями (например, чтобы балка не «влезла» в окно или не опиралась на дверь). Просто увеличить высоту секущей плоскости не получится, т.к. с плана исчезнут окна и двери. В такой ситуации необходимо воспользоваться «Подложкой», при этом выбрать в качестве подложки текущий вид, только план потолка, а не пола.
При таких настройках вы будете видеть привычный план, а также план потолка, совмещенные на одном виде.
Изменение секущего диапазона части плана (инструмент «Фрагмент плана»)
Иногда возникает необходимость изменить секущий диапазон части плана (например, чтобы показать люк, верх которого находится ниже Секущей плоскости). Если просто понизить секущую плоскость для всего плана, могут перестать отображаться окна (будут выше Секущей плоскости). Чтобы решить эту задачу, следует воспользоваться инструментом «Фрагмент плана».
Линии границы фрагмента плана (штриховые линии зеленого цвета) на печать не выводятся.
Показ невидимых линий на примере стен подвала на виде 1-го этажа
Для показа невидимых стен (невидимых элементов вообще), т.е. таких элементов, видимость которых скрывают другие элементы (например, как перекрытие скрывает нижележащие стены), используется инструмент «Скрытые линии» (меню «Вид»).
Дня начала нужно установить каркасный визуальный стиль и настроить секущий диапазон Revit так, чтобы стали видны нижележащие стены.
Затем нужно воспользоваться инструментом «Скрытые линии» (первый клик – на перекрытии, второй клик – на стене).
После этого следует установить визуальный стиль «Скрытие линий», а настройки секущего диапазона оставить:
Послесловие
Я знаю, что большинство пользователей не любит читать справку. но в последнее время справка по Revit реально улучшается. Почитайте про секущий диапазон в справке. Это полезно и наглядно.
Revit
Не удалось извлечь оглавление

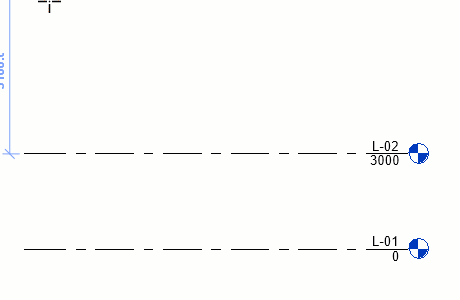

Добавление уровней
Можно создавать не только уровни для каждого этажа в здании, но и базовые уровни, например, уровень подоконника.
По умолчанию на панели параметров установлен флажок «Создать вид сверху». Это значит, что каждый из создаваемых уровней является уровнем этажа и с ним связаны виды плана этажа и соответствующего зеркального отображения потолка. Нажав кнопку «Типы видов в плане» на панели параметров, можно выбрать, какие типы видов должны создаваться вместе с уровнем. Если снять флажок «Создать вид сверху» на панели параметров, то уровень будет считаться не связанным с этажами или же базовым, и не будет создано ни одного связанного с ним вида в плане. Стены и другие привязанные к уровню элементы могут использовать базовые уровни как базовую зависимость и зависимость сверху.
При создании линий уровня, их концы могут выравниваться один относительно другого. В этом случае при выборе линии виден значок замка. При горизонтальном смещении уровня все выровненные с ним линии перемещаются согласованно.

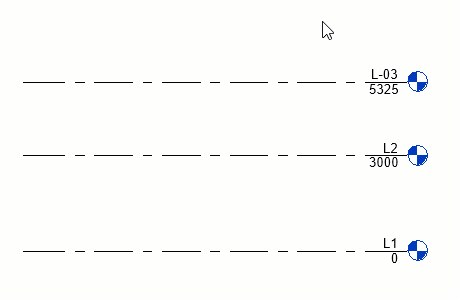

Уровень можно переименовать. Для этого следует щелкнуть по номеру уровня. Щелкнув мышью по размеру, можно изменить высоту уровня.
Каждому созданному уровню Revit присваивает название (например, «Уровень 1») и обозначение
. Переименовать какой-либо уровень можно непосредственно в Диспетчере проекта. При переименовании уровня отображается запрос на переименование связанного плана·этажа и плана потолка.
REVIT. Проект дома с нуля для начинающих! С обучением по работе в программе
Добрый день уважаемые пикабушники!
Вашему вниманию образовательный контент. Хочу сформировать общее понимание и бесплатно обучить научить работать в программе AUTODESK REVIT
И углубленное изучение!
REVIT [Логика программы, разница между AUTOCAD,3Ds MAX] Базовые алгоритмы BIM
План дома в REVIT. Часть 1.Оси, свойства, стены, настройки материалов
Как построить дом в REVIT?
Выполняем чертеж дома по заданию REVIT. Малоэтажный коттедж.
Первая часть по выполнение проектной документации дома. Проектирование и отработка навыков REVIT.
В видео вы сможете познакомиться с базовыми навыками выполнения всех стандартных элементов построения чертежа в программном комплексе REVIT.
💫В обучающем видео вы найдёте:
1️⃣ Строим оси в REVIT 02:15
3️⃣ Разбираемся в материалах и функциях стен в REVIT 11:37
План дома в REVIT.Часть 2.Перекрытие, фундамент. Добавление, редактирование семейств. Клавиша TAB
REVIT. План дома в REVIT.Часть 2.Перекрытие, фундамент Revit. Добавление, редактирование семейств revit. Клавиша TAB REVIT
Как построить дом в REVIT?
Выполняем чертеж дома по заданию. Малоэтажный коттедж.
Как работает клавиша TAB.
Добавление и редактирование окон через семейства. Добавление дверей и редактирование через семейства revit. С комментариями и подсказками. Видео урок revit. План дома в REVIT.
Вторая часть по выполнение проектной документации дома. Проектирование и отработка навыков. REVIT для начинающих.
В уроке для начинающих REVIT Вы увидите:
✔ Выполняем монолитную фундаментную плиту REVIT 03:00
✔ Учимся работать с эскизами перекрытия и фундамента REVIT. 05:10
✔ Крыльцо REVIT 15:20
✔ Добавление окон REVIT / Добавление дверей REVIT 23:45
План дома в REVIT.Часть 3.Лестница, Второй Этаж, Проём в перекрытии под лестницу. Лестница по эскизу
Как построить лестницу в REVIT? Как сделать эскиз лестницы? Как правильно построить проём в перекрытии под лестницу? Как выполнить план второго этажа?
Построение стандартных крыш мансарды и чердака на примере дома под ИЖС.
Уроки REVIT. В данном уроке вы увидите:
✔ Функции построения крыш 03:10
✔ Крыша мансардная 03:50
✔ Крыша чердака 16:54
Изучение проектирования инженерных систем в REVIT не начинается с пустого места. Нужно сперва понять базу. Уроки для начинающих в ревит основываются на обучении всех основных функций по работе в программе. Критика приветствуется, но не забывайте что это только для начинающих а дальше будет больше!
План дома в REVIT.Часть 6. Как сделать вставку из другого материала в ревите? Как покрасить стену?
Видео поможет правильно организовать покраску стены.
Во второй части показано на примерах, как сделать вставку элемента из другого материала в стену в ревите
План дома в REVIT.Часть 6.1. Как сделать РУСТ в ревите?Revit рельефная кладка
Архитектурный руст в ревите.
Выбор материала и эскиз контура.
Рельефная кладка в ревите.
В дополнение к видео (План дома в REVIT.Часть 5).
План дома в REVIT.Часть 7. Как сделать благоустройство в REVIT. Топоповерхность в Ревит
В видео поэтапное построение топоповерхности с прилегающей территорией в ревите. Разделение топоповерхности и создание дорожек в ревите. Добавление семейств озеленения и антуража.
План дома в REVIT.Часть 8. Редактирование и настройка фасадов для перевода чертежа из 3D в 2D
В видео пошаговая инструкция настройки толщин линий в REVIT.
убираем всё лишнее
создаём шаблон для настройки все фасадов
делаем все обозначения согласно ГОСТ и СП
настройка легенды для условных обозначений материалов фасада
План дома в REVIT.Часть 9. Оформление разреза в ревите. Настройка и оформление
Как сделать разрез в ревит?
Как настроить отображение в ревите проекции разреза?
Толщины линий разреза в revit
План дома в REVIT.Часть 10.План этажа в Ревите. Все настройки и все отображения. С пояснениями
В данном видео пошаговое построение плана этажа дома в ревите.
Скрытие ненужных элементов 01:00
Настройка секущей плоскости 01:39
Настройка толщин линий 02:50
Настройка отображение элементов окон и дверей (настройка семейств) 05:48
Название чертежа 19:56
Какие оси скрывать на планах 20:17
Полная настройка лестницы 20:48
Высотные отметки 25:00
Полная настройка разреза 28:17
Сантехнические приборы на плане 34:00
Маркировка помещений и настройка по ГОСТ 36:38
Площади помещений 44:02
Условные обозначение на чертеже 49:03
Размеры на плане (настройка и расстановка) 56:08
Второй этаж и площади плоских крыш 1:08:18
План дома в REVIT.Часть 11.Таблица экспликаций. Выводы чертежей на листы. Все настройки.
В данном виде вы можете научиться оформлению листов в программе REVIT
Создание листов 00:24
Добавление на листы 23:15
Таблица экспликаций 26:00
Экспликация для 2 этажа 39:45
Изменение названия помещений 41:28
обозначение Площадь, м²
План дома в REVIT.Часть 12.Ведомость рабочих чертежей. Сохранение чертежей в PDF.
Ведомость рабочих чертежей и сохранение чертежей в PDF, а также настройки вывода чертежа на печать!
Ведомость рабочих чертежей 02:16
Сохранение чертежей в PDF 10:10
Бесплатные для некоммерческого использования PDF-XChange Lite или PDFCreator, последний позволяет также объединять несколько PDF файлов в один!
Создание своего шаблона REVIT
Прокачайте уровень владения программой. В данном видео мы научимся создавать шаблон на основе проекта. С сохранением всех необходимых настроек и параметров.
REVIT.Крыша REVIT, вальмовая, односкатная, двускатная, четырех скатная, вальмовая крыша
Видео посвящено моделированию различных видов скатов крыши в REVIT.
1️⃣ Односкатная крыша REVIT 02:06
2️⃣ Двускатная крыша REVIT 05:37
3️⃣ Трехскатная крыша REVIT 07:25
4️⃣ Четырехскатная крыша REVIT 07:46
5️⃣ Полувальмовая крыша REVIT 10:50
6️⃣ Восьми скатная сложная крыша REVIT
7️⃣ Сложная крыша REVIT 11:43
8️⃣ Составная крыша REVIT Сложная крыша REVIT 14:20
1️⃣ Первый вид слухового окна в REVIT 01:27
2️⃣ Второй вид слухового окна в REVIT 02:06
Я просто оставлю это здесь.
ненавижу когда приносят разрезы в ревите, самые уебанские, никакой деталировки, так и хочется сказать ну вот как тут нарисовано так и стройте, а заказчики не догоняют и «проектировщики» этим пользуются
Красавчик! Как тебя отблагодарить, кроме платной подписки на ютубе?
Извините если не туда)
Подскажите пожалуйста где/ в какой программе/ приложении можно набросать ремонт в квартире/ комнате. Самый простой)
Нет помешало бы в начале текста добавить небольшое предисловие для чего вообще нужен этот ваш ревит 🙂
Если ваши тыловые части так горят с безобидного ревита, то можете ознакомиться с болью современного BIM- AVEVA E3D. А так же, авева пдмс, инжиниринг и тп. Гарантирую только одно, ревит Вам покажется раем на земле. Начиная с того, что у авевы в принципе нет русификации, заканчивая тем, что обучение в интернете присутствует только на английском( если бросите ссылкой, что я не прав, то буду благодарен. Имея приличный опыт работы и в ревите и в авеве, могу однозначно сказать, ревит для специализации АР,ЭМ,ОВ, ВК легче в освоении и работе, но менее функционален. Странно, что подобное вышло в горячее, так как BIM это уже не новость для всего мира
а как ревит для раздела КМ? Занимаюсь только КМ. Вот хотел попробовать в ревите.
Ответ на пост «Бесплатно помогаю пикабушникам учить программирование, часть 15: «Еще один пост о собеседованиях»»
Привет, вот настала и моя очередь благодарить @prodigal.son 🙂
В программировании у меня ббыл опыт, но очень нерелевантный, писал для себя на питоен разные задачки, с друзьями-школьниками делали разные проекты
Автору огромное спасибо, до сих пор иногда удивляюсь, как случайности могут повлиять на жизнь.
Бесплатно помогаю пикабушникам учить программирование, часть 15: «Еще один пост о собеседованиях»
Этот пост является продолжением цикла записей, где я помогаю пикабушникам учить программирование.
Поскольку мои некоторые подписчики уже доучились до уровня стажера/младшего разработчика то самое время рассказать про плохих работодателей. Все нижеописанное будет с позиции личного опыта работы удаленно.
Важно понимать, что испытательный срок работает как в сторону работодателя так и в сторону разработчика. Компания оценивает вашу способность справляться с задачами вы оцениваете все то, что происходит внутри. Крепостное право давно отменили, по другому никак =) Поэтому уволиться после окончания испытательного срока или стажировки это совершенно нормальная практика.
И так ниже я опишу самые очевидные признаки показывающие что с компанией явно что-то не так и пора заняться обновлением своего резюме.
1. Ярко выраженная авторитарность.
Эта тема достойна отдельного поста. Давить авторитетом или «локальными корпоративными лычками» это не нормально. Хороший руководитель будет превосходить в технических/управленческих навыках настолько, что не останется сомнений что он, действительно, знает лучше как нужно делать и как делать не нужно.
2. Негативные отзывы сотрудников.
Тут важно учитывать мнение как работающих в этой компании людей так уже и уволившихся. Пообщайтесь с работниками этой компании в промежутках между собеседований. Узнайте их мнение, попросите совета как эффективнее пройти собеседования. Это очень хорошая практика, которая сэкономит много времени.
3. Нежелание представителей компании отвечать на вопросы о внутреннем устройстве во время собеседования.
4. Откровенное вранье.
У нас перспективная команда и проекты с узнаваемым именем, поэтому мы платим на n процентов ниже рынка
5. Наличие менеджера-попугая который раз в несколько часов спрашивает вас о состоянии задачи.
Сюда же, чаще всего, можно отвести и наличия тайм-трекера. Это звоночек, что руководство просто не понимает что происходит внутри, не собирается это исправлять и не умеет контролировать сотрудников. Хороший тимлид за несколько минут по истории коммитов определит кто работает а кто бездельничает. Так что, если из этого что-то есть, то это жирный минус для компании.
P.S. Завтра будет 15 месяцев, с момента как я этим занимаюсь. Все идет очень хорошо. Чатик канала живой, добавил в модераторы несколько опытных разработчиков. Теперь мы вместе помогаем новичкам расти.
Бесплатно помогаю пикабушникам учить программирование, часть 9: «Возможные варианты развития»
В моем чате и в личке иногда спрашивают про пути развития в программировании и IT целом. Недавно, перед глазами, промелькнул текст, который довольно развернуто отвечает на эти вопросы. Позволю себе его немного отредактировать, чтобы убрать матершинные слова.
Не важно новичок вы или опытные разработчик, ваш выбор лежит где-то примерно между этими вариантами.
Любая контора, которая пишет софт на заказ. Самый распространённый вид айти в странах, где много дешёвых рабов разработчиков — в России, Украине, Польше, Индии, итд. Самые известные галеры сегодня — EPAM и LuxSoft. Каждый айтишник в СНГ хоть раз получал оттуда предложения.
Работают по одинаковой схеме — заливаем заказчику в уши про «команду профессионалов» и «15 лет на рынке», получаем жирный заказ на разработку мобильного приложения для немецкой сети супермаркетов, нанимаем Валеру из Барнаула за полторы барнаульские зарплаты, прикрываем его менеджером чтобы не ляпнул лишнего и требуем всё закончить до завтра. Платим Валере желанные 100 тысяч рублей, остальные полтора миллиона евро тратим на поиск новых заказчиков и бонусы менеджерам, получившим тот контракт.
Пожалуйста, не идите работать в галеры. Сидите на шее у родителей, пилите свои проекты, работайте на фрилансе, но только не в аутсорсе.
Плюсы: возможность поработать на разных проектах, зарплата чуть выше рынка и релокейт в Польшу, возможность порулить проектом самому.
Минусы: мало настоящего опыта и культуры разработки, учат писать говнокод лишь бы заказчик принял, экономят на всём — например, заставляют приносить свои ноутбуки.
Продуктовые компании (B2C)
Компании, которые делают продукты для людей. Условные Яндексы, Мейлру, JetBrains итд. Даже расписывать долго не буду, каждый слышит о них ежедневно и все новички мечтают попасть. Со временем же понимаешь, что они по сути те же галеры, но в яркой обёртке и блогом на хабре.
Плюсы: налаженные процессы, современные технологии, самоудовлетворение, двигаешь индустрию и считаешь всех вокруг уровнем ниже среднего.
Минусы: работать в нашей компании большая честь, потому мы будем платить на 20% ниже рынка («МЫ И ЕСТЬ РЫНОК» mode). Карьерный и денежный рост возможен до определённого предела, потом потолок.
Компании, которые пилят продукты для других компаний. В отличии от живых пользователей, бизнес охотно выбрасывает миллионы за очередную всратую CRM’ку, после чего её компания-разработчик немедленно покупает небоскрёб в центре города, заказывает модный фирменный стиль, нанимает три тысячи рабов и так и живёт годами. Все занимаются примерно ничем, пока клиент платит. В конце года всем дают бонусы за отличную работу!
Идеальное место для программистов 50+. В интерпрайз хорошо идти умирать, если вам совсем уже не хочется на всё это смотреть. Рекомендую как-нибудь сходить на собеседование в такую контору. Будет что рассказать.
Плюсы: самые высокие в области зарплаты (это не шутка), стабильность, возможность греть суставы по средам.
Минусы: технологически отстают от всех лет на десять, используют гибкую методологию разработки «я — начальник, вы — рабы», перейти потом в продуктовую компанию или стартап сложновато.
Есть даже полезный в жизни карьерный рост. Со временем любой фрилансер обрастает рекомендациями и социальными связями, которые позволяют ему как боярину выбирать «хочу вот этот проект» и «хочу вот в эту страну». Так из развлечения всё перерастает в ИП со своими нологами и психотерапевтом раз в неделю. Зато всегда есть очередь из работодателей, готовых тебя нанять на фуллтайм.
С зарплатой забавно: на низких уровнях она выше, чем у коллег по цеху, а вот с ростом левела наоборот — приходится вкалывать на двух-трёх проектах одновременно, чтобы догнать ребят из офисов. Потому чаще всего к этому времени из фриланса валят на контракт с релокейтом в жирный американский стартап. В целом, нормальная тема.
Плюсы: полная свобода передвижений по планете, развитая сеть
профессиональных связей и рекомендаций, при желании легко всё бросить и уйти в офис.
Минусы: изоляция от общества, мало стабильности, нет социальных плюшек типа ДМС и ВНЖ (ближе к 30 понимаешь их важность), а «заоблачные зарплаты не вставая с пляжа» — сказки для бедных.
Небольшие компании, которые недавно подняли раунд под дикую идею типа унитаза с распознаванием жопы, а теперь ищут программистов. Платят обычно средне по рынку. Иногда дают опционы, иногда по лицу — тут уже как договоритесь. Чаще всего всё же нормальные ребята, которые работают ради результата, а не вяло шатаются от митинга до кофе-поинта.
Полному новичку скорее всего вход в стартапы закрыт, там нужна эффективность, но с уровня миддла и выше, если у вас всё еще горит огонь и хочется пострелять монстров в невиданных количествах — велкам. Тем, у кого есть жизнь, лучше пойти во что-то более жирное и стабильное.
Плюсы: самые интересные задачи и проекты, опережающие рынок технологии, быстрая прокачка скиллов во всех областях — от кодинга до продакт-менеджмента, с которым легко потом открывать с ноги дверь в любую компанию.
Минусы: мозгоправства в три раза больше обычного, работа до полуночи, нервные срывы, никаких отпусков и всё это при вероятности успеха примерно в 2%. В стартапе не получится «просто работать», в нём надо жить. Как Дом-2, только еще программировать надо.
Построение генплана в Revit
Для создания генплана и топографии вокруг проектируемого объекта можно воспользоваться базовым функционалом Revit. Используя описанные в данной статье методы, вы сможете закрыть множество задач раздела ГП, однако для более глубокой проработки рекомендуется воспользоваться профильными программами, например AutoCAD Civil 3D.
Итак, в Revit есть 3 основных способа создания топо-поверхностей:
Сегодня подробнее рассмотрим последний из предложенных способов работы. Для начала стоит определить, что топо-поверхность – это поверхность, созданная на основе топографических данных об участке, на котором будет построено здание.
Топо-поверхность
Способ размещения точек на определенных высотах заключается в том, чтобы искусственно создать топографические точки на плане вокруг здания. Для этого необходимо перейти в диспетчере проекта на Площадку, так как только на этом виде мы сможем увидеть категорию элементов генплана. После чего перейти на вкладки Формы и генплан – Топо-поверхность.
На панели инструментов выбираем инструмент Разместить точку. Значения первого ряда точек указываем нулевыми – они будут являться уровнем земли, после чего можно изменять значения абсолютной высоты, задавая возвышенности (положительные значения) и низменности (отрицательные значения), в нашем случае ставим отметку 1500. По завершению нажимаем зеленые галочку и выходим из режима редактирования.
Перейдем на фасад, чтобы посмотреть, как отображается созданная топо-поверхность, зададим ей соответствующий материал и штриховку поверхности через свойства типа.
На панели команд Формы и генплан есть возможность редактирования созданной площадки. Для примера, перейдем на вкладку Разделить поверхность, начертим с помощью инструментов рисования в 3D виде произвольный прямоугольник и завершим редактирование.
Для наглядности отодвинем нарисованную поверхность и заметим, что теперь мы имеем две не зависимые друг от друга поверхности. Выделив все точки одной из поверхностей, можно задать им положение в пространстве. Поднять / опустить, задавая соответствующие значения на панели параметров. После чего можно совершить обратное действие – Объединить поверхности и завершить редактирование.
Основание здания
Следующий инструмент на панели команд Формы и генплан – Основание здания. В разделе «Рисование» можно воспользоваться любым из предложенных инструментов для формирования эскиза. Важно заметить, что основание создается уже с перекрытием, а топо-поверхность подстраивается под контуры перекрытия.
Компонент площадки
Таким образом, можно подгружать различные элементы окружения, свои собственные материалы для топо-поверхности и визуальные образы элементов озеленения, после чего вставлять их в проект.
Мы рассмотрели основные возможности работы с топо-поверхностью, но как уже говорилось ранее, лучше воспользоваться профильными программами, которые имеют специализированный набор функций.
