Как сделать прикуриватель в багажнике
Прикуриватель в багажник

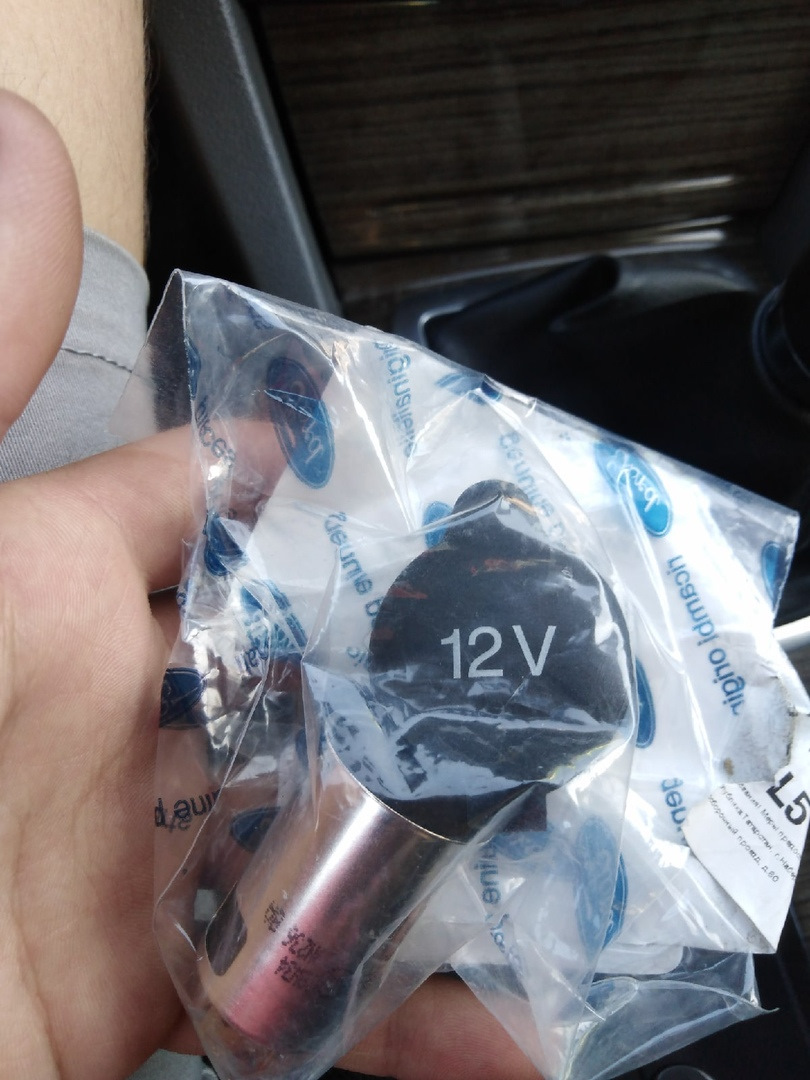

Дошли руки до багажника, давно планировал поставить туда заблаговременно заказанный прикуриватель с алиэксперсса.
Для начала снял часть обшивки слева (полочку).
Затем поднял заднее сиденье

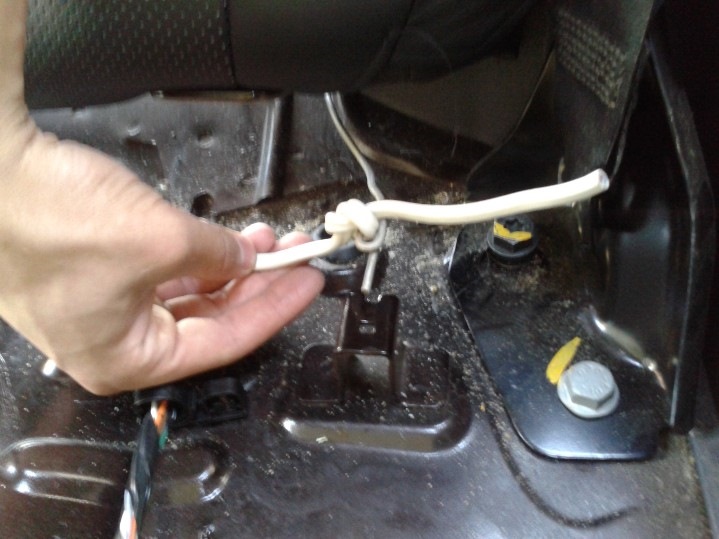

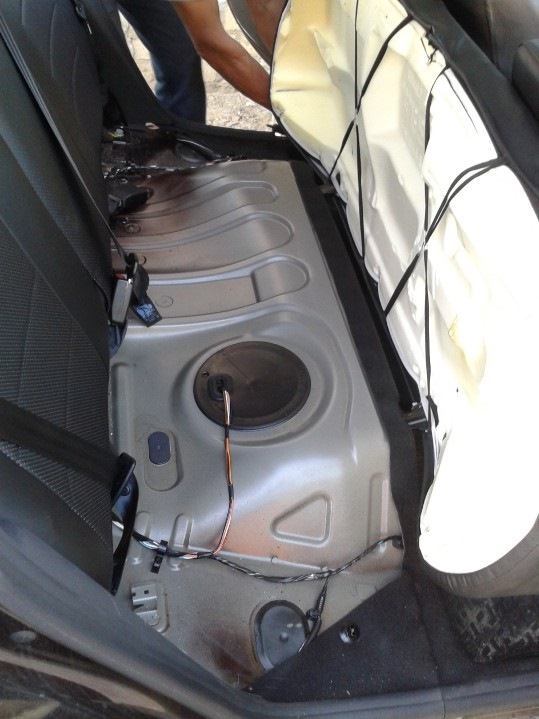

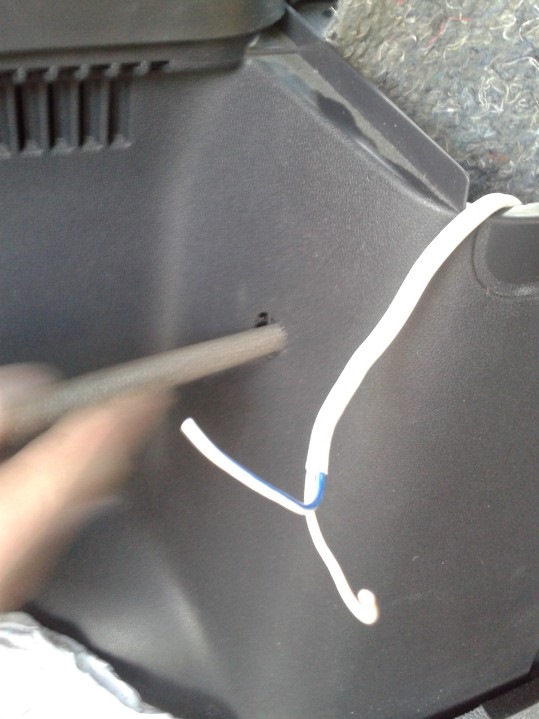

И жесткой проволокой протащил провод под обшивкой. Проволока вышла под сиденьем.

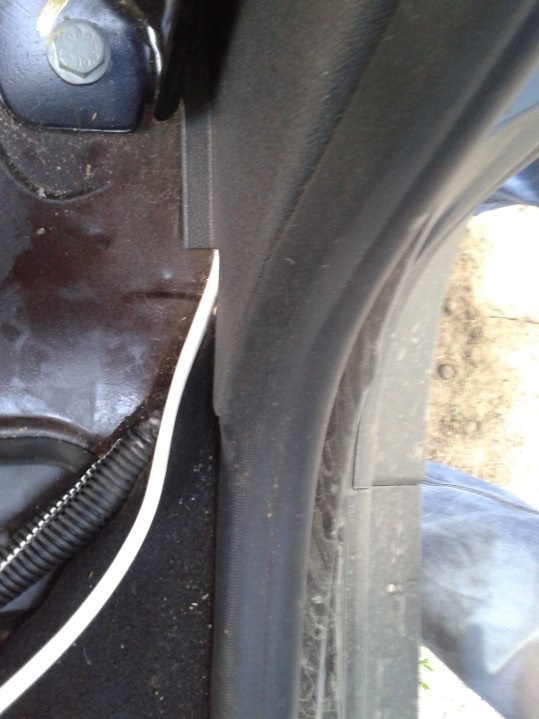

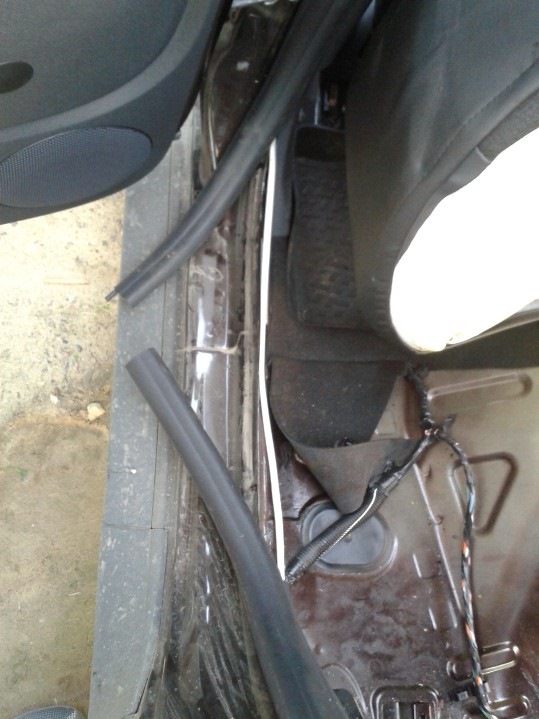

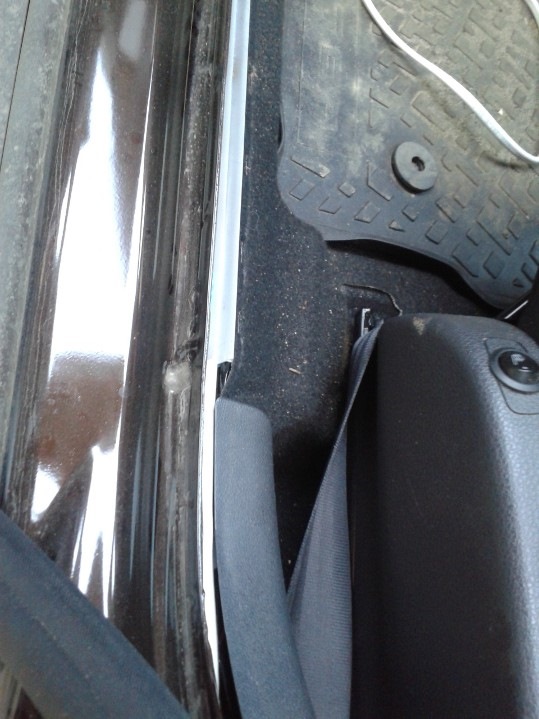

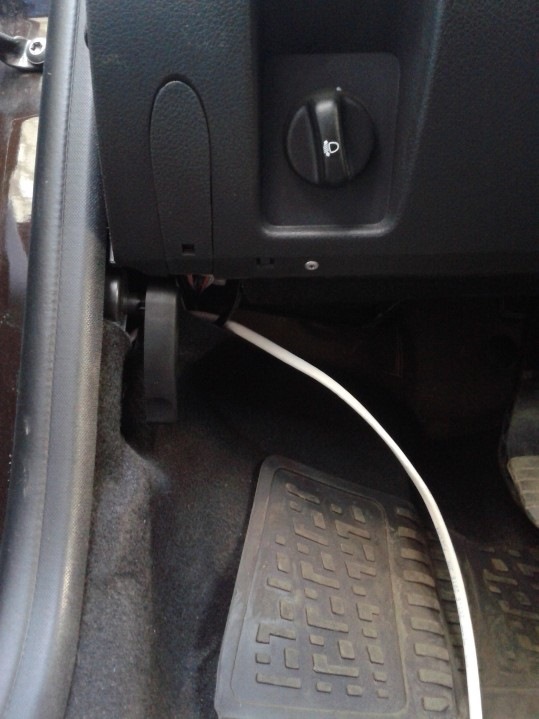

Тянем провод вдоль порогов под уплотнителем. Сечение провода 2,5

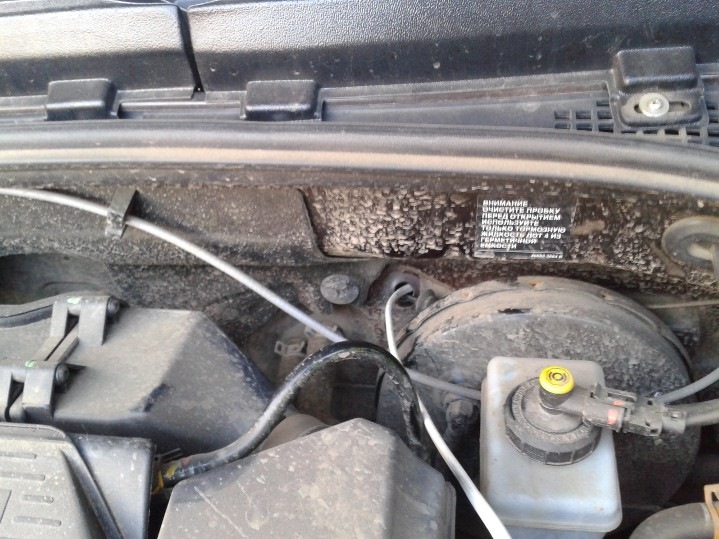

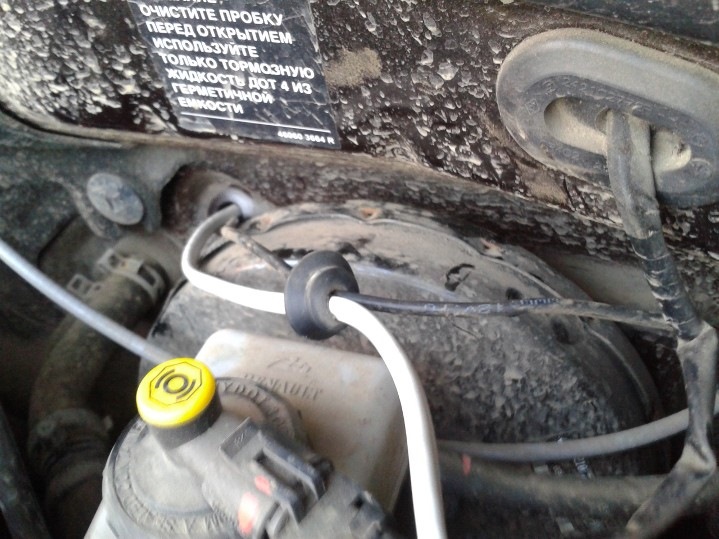

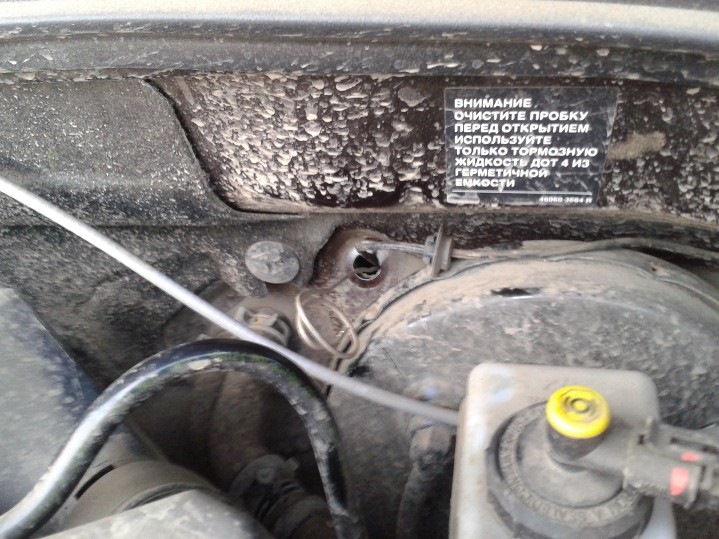

Вытаскиваем под капотом с помощью все той же проволоки
Чтобы белый провод не бросался в глаза, одеваем черную термоусадочную трубку.

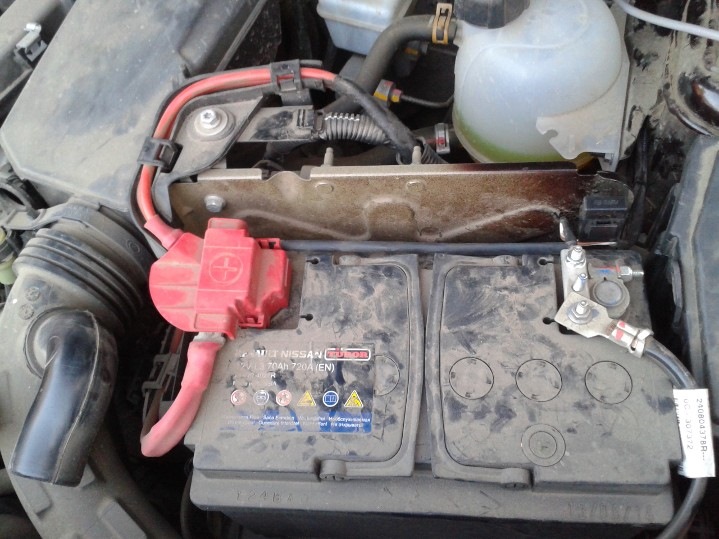

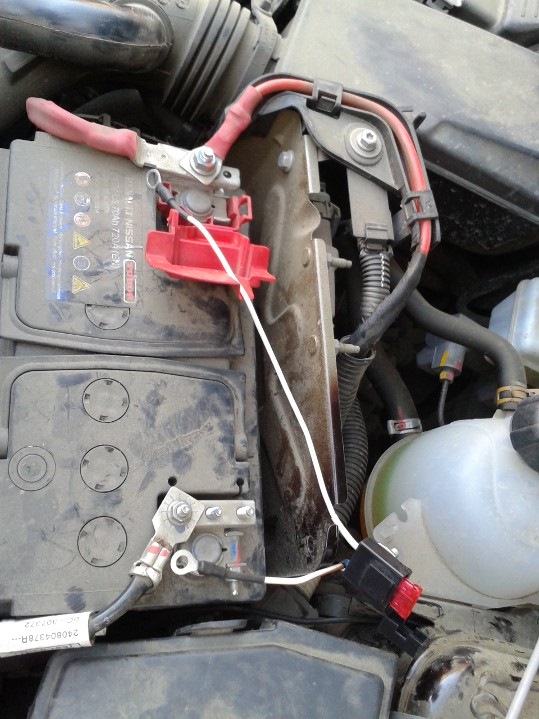

Ставим предохранитель и от него тащим провода к аккумулятору.

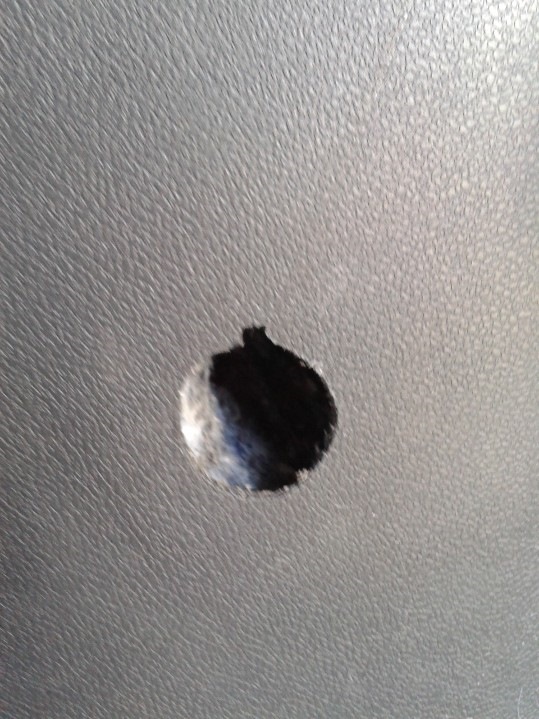

В нужном месте в багажнике сверлим дырку под прикуриватель.
Провода к аккумулятору подключать СТРОГО ПОСЛЕ установки прикуривателя на место.
Господа, кто в автоэлектрике понимает — на сколько ампер нужен предохранитель на прикуриватель? Я пока 20 поставил, а сколько реально должно быть — не знаю. Поглядел инструкцию — в блоке предохранителей нет предохранителя для прикуриваетля оО.
Кстати, в каких-то крузаках, как я узнал, в багажнике есть розетка 220 🙂 Правда она стоватная, хватит только паяльник разогреть или телевизор подключить)
Установка второго гнезда прикуривателя в нише и гнезда прикуривателя в багажнике
Всем привет! Продолжаю улучшать авто.Пробег 30000 км. Посмотрел много вариантов установки дополнительных розеток, очень понравился вариант:
www.drive2.ru/l/7626674/ толковые фото и описание.
Решил тоже установить розетки. Не экономил, так как авто на гарантии. Немного поразбирался с темой. У меня комплектация люкс на автомате 2016 года (132 л.с.)
Родной кабель установлен 84653 B2300 на шильдике есть аббревиатура А+Р
У кого АКП, нужен кабель 84653 B2400 на шильдике есть аббревиатура А+Р+С
У кого МКП, нужен кабель 84653 B2200 на шильдике есть аббревиатура M+Р+С
Заказал на сайте www.autopartskorea.ru набор кабель +панель+розетка за 1750 руб (по акции) было 2100 руб.

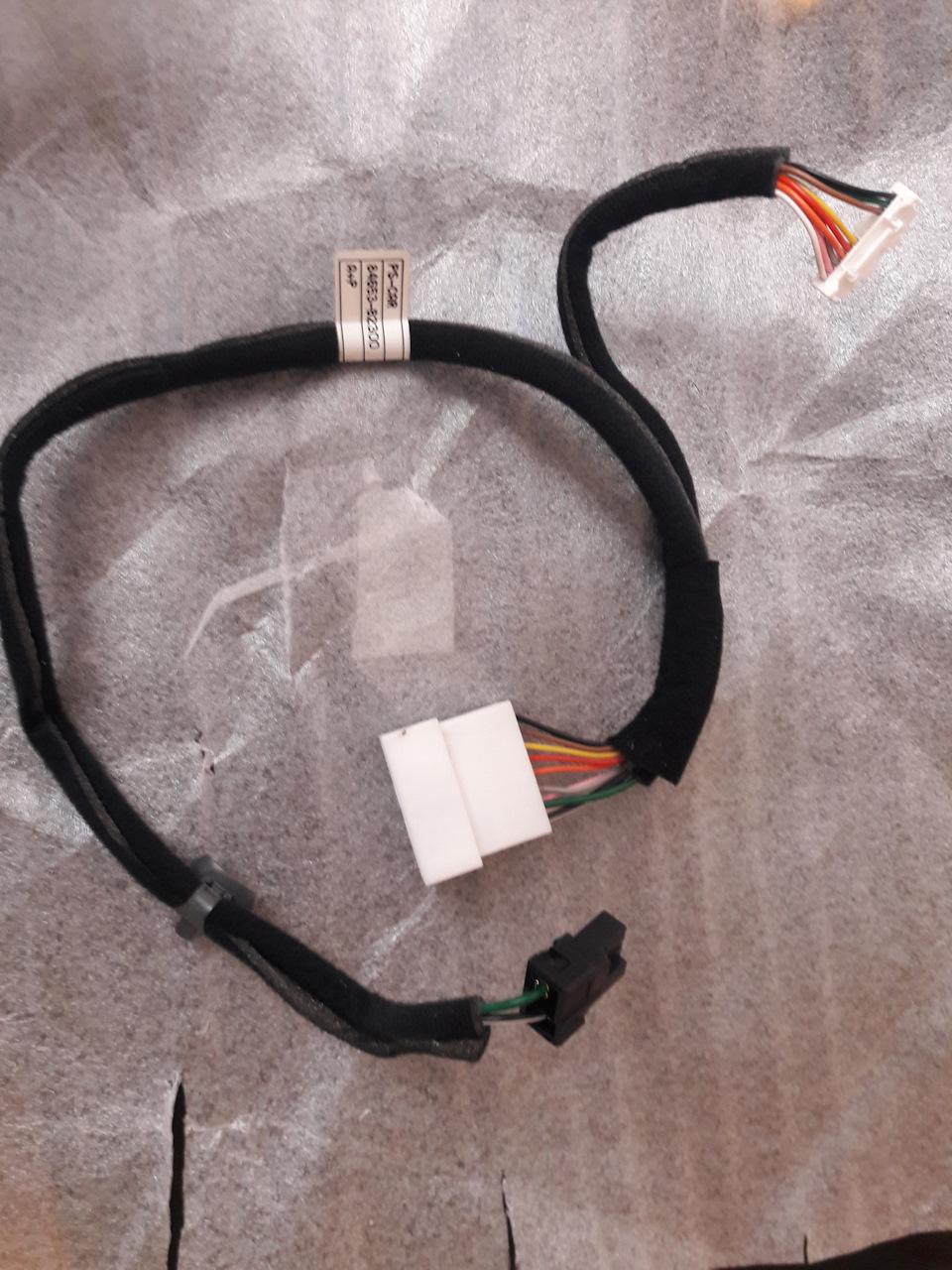

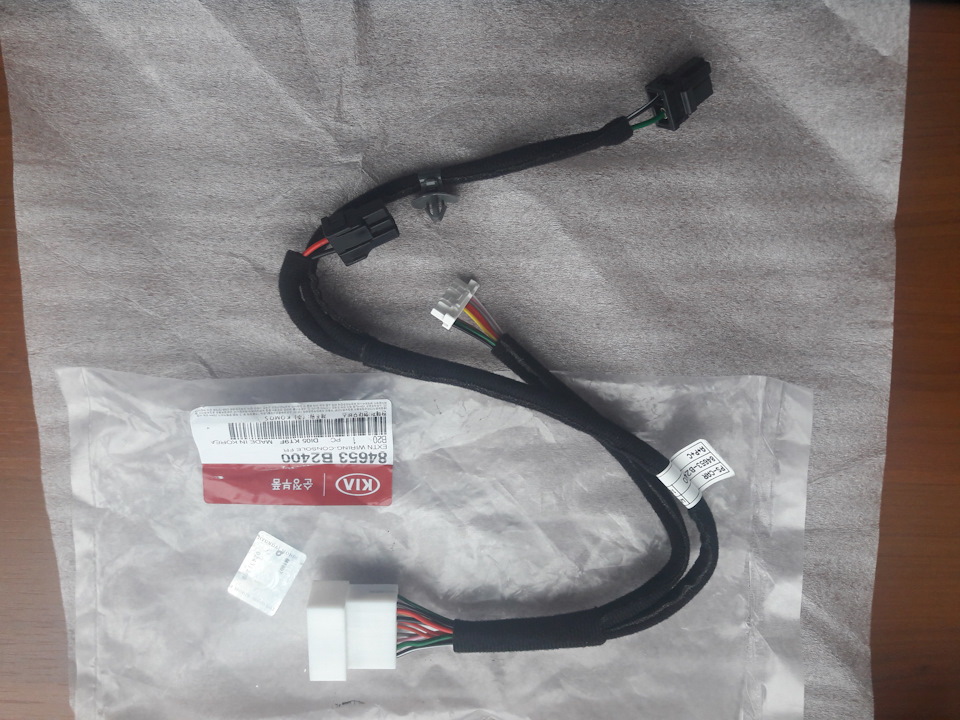

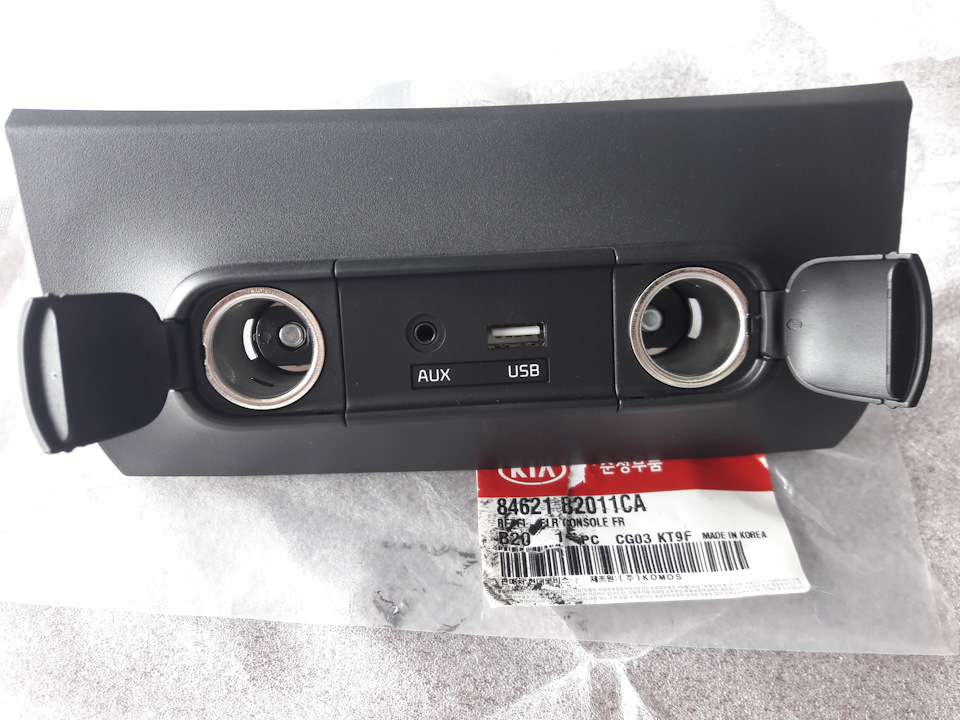

Пришел набор кабель 84653 B2400 на шильдике есть аббревиатура А+Р+С + панель в полном комплекте с двумя розетками и входами для мультимедиа 84621 B2011CA

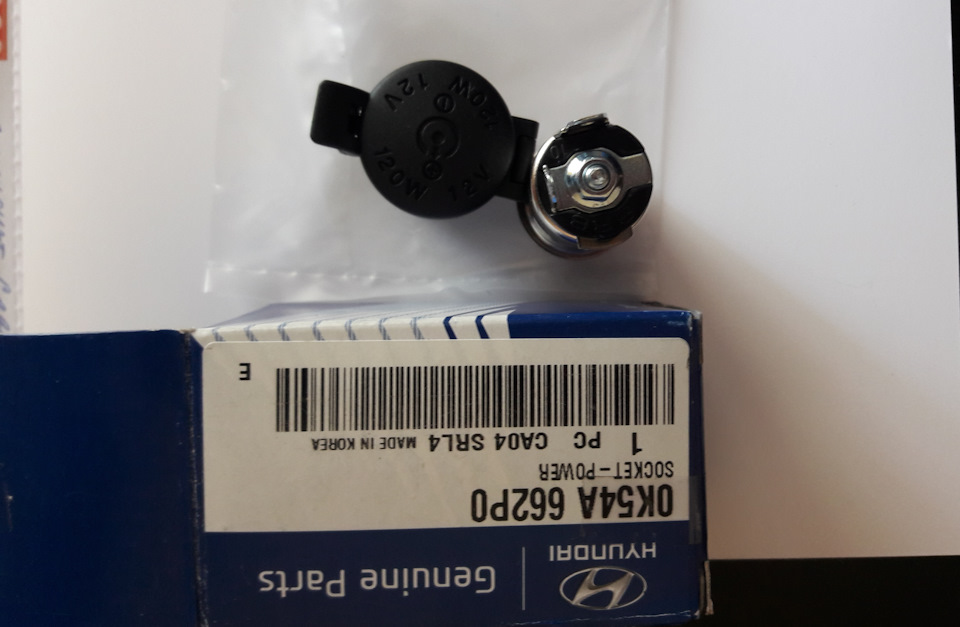

Купил гнездо прикуривателя в багажник 0K54A662P0 за 460 руб на www.autodoc.ru

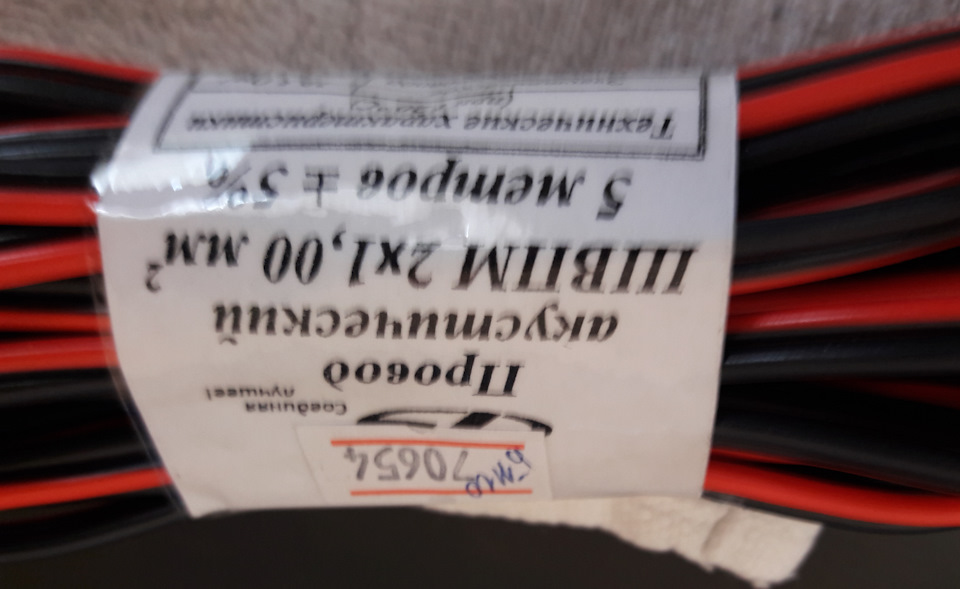

Купил кабель двужильный в «Би-Би» 1 мм2 каждая жила 5 метров 328 руб (после монтажа осталось около метра).
Колодка двухконтактная (мама+папа) 73 руб. Видно на фото №9.
Дома сделал заготовку на кабеле
Установка прикуривателя в багажник
Давно была мысль поставить дополнительный разъем прикуривателя в багажнике. Летом иногда езжу с автохолодильником в машине, приходилось запитывать из подлокотника и размещать его на заднем сидении, поскольку провода до багажника не хватает. С компрессором для шин тоже не особо удобно было обращаться, а на днях понадобилось накачать бассейн, так провода от подлокотника едва хватило до заднего бампера. Не понравилась вся эта ситуация, стал искать решение. Нужно было найти гнездо прикуривателя, обязательно с заглушкой. По наличию таких не оказалось, через интернет вариантов под заказ нашлось много, но все дороже тысячи. По итогу оптимальными оказались 3 варианта: форд оригинал (италия) за 1200 руб, форд оригинал (китай) за 600 руб и какой-то там airline за 300 руб. Поэтому выбор пал на… форд китай, конечно. И это не колхозный вариант, потому что он с завода идет на универсал и вроде бы на 3 поколение.
Что нам потребуется для установки:
— Прикуриватель Ford 1712882, 625 руб;
— Сверло перьевое на 26-27 мм, 75 руб;
— Клемма мама;
— Клемма круглая под массу;
— Болт М6 (под головку на 10).
Гнездо будет находиться справа, поскольку там уже подведена к нему фишка с завода. Снимаем правую обшивку багажника, потребуется открутить 2 самореза под 25 torx, отщелкнуть накладку на ремень безопасности правого пассажира, снизу отщелкнуть обшивку задней стойки (я снимал полностью). Теперь обшивку багажника можно снять, сдернув ее с защелок. Далее отгибаем ковровую обшивку и внизу находим ту самую фишку.
В фишке нет минуса. Берем клеммы «мама» и круглую, сращиваем их в одну цепочку (у меня обе были уже с проводами, поэтому просто перемотал их между собой).
Размечаем место под прикуриватель и сверлим отверстие, диаметр должен быть 27 мм. Я смог добыть только перо на 25, а оставшиеся 2 мм допиливал круглым напильником. Также нужно сделать маленькую канавку под резинку, которая держит заглушку, она слегка выступает.
Теперь примеряем пластиковую часть. Настоятельно рекомендую сначала вставить ее и зафиксировать, а затем в нее защелкивать металлическую часть. Тогда гнездо будет держаться крепко и не будет болтаться и вываливаться, и вставлять его будет проще, не поломав фиксирующие защелки. Металлическая часть вставляется только одной стороной по канавке и так же защелкивается в 2 паза.

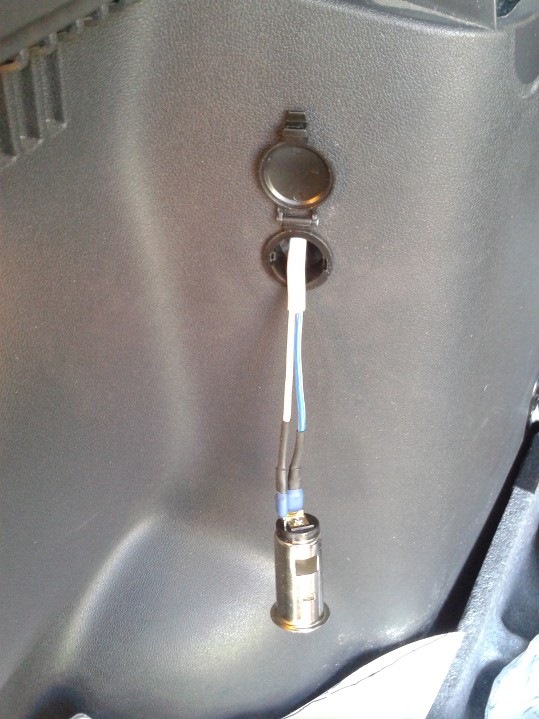

Вставляем оранжевую фишку в контакты гнезда прикуривателя и сразу проверяем правильность подключения. Я сначала воткнул китайскую зарядку, она подала признаки жизни, затем подключил компрессор, все работает. Можно собирать обшивку, делая все в обратной последовательности.
Теперь в моей машине 4 прикуривателя: один под торпедой (питает регистратор и радар-детектор), один на консоли под стандартный прикуриватель (которого у меня не было, а на дырку эту я смотреть не мог, поэтому купил новый оригинальный за 600 руб), один в подлокотнике (питает зарядку для телефона) и теперь ещё один в багажнике (будет питать автохолодильник, компрессор, иногда инвертор на 220 В и другую мелочевку). Про розетку в недрах торпеды я в БЖ не писал и не буду, поскольку понятия не имею, как она подключена, делали в сервисе, но она включается от зажигания, поэтому никакие провода на регистратор и детектор нигде не болтаются, все спрятано под торпеду и обшивки. Люблю, когда все эстетично и без колхоза.
И сразу вопрос к знатокам: какую сетку можно взять в багажник, чтобы предметы не летали по нему во время езды? Крючки есть, а что туда подойдет — черт его знает, в ашане видел универсальную сетку.
На этом пока все, буду рад почитать ваши интересные доработки и комментарии) Пока!
Установка дополнительной розетки 12V в багажник
Здравствуйте товарищи мои!
Решил установить розетку 12V в багажник, чтобы можно было подключать когда нужно насос и автомобильный холодильник. Опция нужная в хозяйстве, особенно в дальних поездках. Да и хорошо, когда холодильник находится в багажнике и не мешает в салоне никому из присутствующих :)))
Чтобы реализовать эту задачу, потребовались:
1. Крышка розетки в багажник. Использовал розетку от VW (она у меня завалялась еще от Шкоды). Номер: 1K0 919 341 M9B9 (716 руб.)
2. Корпус прикуривателя. Номер: 1K0 919 309 (Цена: 649 руб.)
3. Фишка для разъема. Номер: 1J0 919 321 (Цена: 56 руб.)
4. Провод для фишки. Нужен 1 провод. Номер: 000 979 133 EA (Цена: 259 руб.)
5. Провод двухцветный (черный + красный) на 1,5. (Цена: 15 руб. за метр. Я взял с запасом 10 метров. Итого: 150 руб.)
6. Трубка термоусадочная 1 метр. (Цена: 10 руб. Покупал на Китайском известном сайте).
7. Гофра для кабеля. Нужно 1 метр. (Цена 12 руб. за метр. Взял 10 метров. Покупал в магазине «Русь». Итого: 120 руб).
1. Разбираем левую нижнюю сторону салона для укладки кабеля:
1.1. Откидываем левое и правое заднее сидения вперед.
1.2. Выкручиваем пистоны, откручиваем винт внизу, разъединяем накладку со второй половинкой и снимаем пластиковую накладку.
1.3. Снимаем пластиковую накладку порога арки задней двери. Потяните ее вверх. Она сидит на пистонах.
1.4. Снимите пластиковую накладку порога арки передней двери (водительской). Также, потяните её вверх.
1.5. Снимите пластиковый щиток находящийся слева от педали тормоза (или сцепления в зависимости от комплектации ТС). Он сидит на пистоне и его нужно отводить вправо.
2. Разбираем окантовку багажник с левой стороны.
2.1. Вынимаем пластиковые заглушки и снимает облицовку ниши багажника вверх.
2.2. Вынимаем пластиковые заглушки, откручиваем винт внизу (ближе к салону) и Вынимаем правую накладку ниши багажника.
3. Устанавливаем розетку в обшивку левой накладки. За ней я нашел нишу и вырезал (сверлом в виде пера на 18 ЕМНИП по дереву круглое отверстие). В этом отверстии сделал небольшое квадратное углубление (паз) в той части, где у корпуса крышки розетки есть выступающий стопорный квадратик. Прикручиваем корпус розетки с крышкой гайкой к накладке.
4. Разрезаем провод пополам. Вставляем контакты в фишку. Запоминаем, какой из них будет + контакт. Вставляем фишку в корпус розетки и протягиваем провода в салон.
5. В салоне, соединяем провода с двухжильным кабелем исходя из полярности. Я провода припаивал для надежности и закрывал термоусадочными трубками с дальнейшим их обжигом.
6. Затем, помещаем кабель в гофру по всей длине и прокладываем гофру с кабелем по всей левой стороне до передней части автомобиля. Место там для такой гофры есть и она мешать не будет.
7. Собираем в обратном порядке накладки багажника, левую и центральную. Помещаем розетку в нишу, вставляем пистоны. Получаем такую красоту.
8. Устанавливаем пластиковую накладку между салоном и багажником, закрепляем её пистонами.
9. Устанавливаем накладки порогов передней и задней двери.
10. Прокладываем гофру под торпедой в правую сторону к центральной консоли. Закрепляем её пластиковыми стяжками под торпедой.
11. Устанавливаем на место левый щиток.
12. Разбираем центральную консоль. Как её разобрать, можно посмотреть в моей предыдущей публикации «Установка плафонов подсветки бардачка…»
13. Подсоединяем контакты к контактам правой свободной розетки.
14. Собираем центральную консоль в обратном порядке.
Вот собственно и все. Пользуемся, радуемся и наслаждаемся, комментируем и спрашиваем.
Цена вопроса в нынешних ценах: 1950 руб. Уверен, что можно найти компоненты дешевле от других марок. Но я собственно не потратился, так как все компоненты у меня остались от прошлой машины. Пришлось докупить только провод и гофру.
Подключаем доп прикуриватель
Как выбрать и установить гнездо прикуривателя
Гнездо прикуривателя не обходимо в дальних поездках для подзарядки мобильного телефона, подключения навигатора и других устройств к бортовой сети.
Начнем с выбора гнезда!
Накладное гнездо прикуривателя. Легко крепится сбоку к пластику
Гнездо прикуривателя двойное накладное
Врезные гнезда прикуривателя. Монтируются в пластиковые панели, не портят внешний вид, выглядят как будто установлены штатно с завода
Прикуриватель с крокодилами. Используется как временный (запасной) вариант для зарядки телефона во время стоянки.
Универсальная вещь, для тех кто не хочет замарачиваться с установкой, накинул крокодилы на клеммы АКБ и поехал.
Для использования данного варианта прикуривателя при движении рекомендуем заменить крокодилы на разъемы –кольца (продаются в любом магазине радиодеталей)
Подключить гнездо прикуривателя возможно несколькими способами. Рассмотрим наиболее популярные схемы подключения:
1. Самая простая схема подключения: гнездо прикуривателя подключается на прямую к клеммам аккумулятора, без предохранителя
Недостатки: данная схема ничем не защищена, при коротком замыкании выгорает проводка, велика вероятность пожара.
Настоятельно рекомендуем использовать плавкий предохранитель номиналом 10-15 ампер, для защиты электропроводки! Предохранитель устанавливается на плюсовой провод по возможности ближе к источнику питания.
2. Более интересный вариант: подключить через реле включения, с управлением с замка зажигания.
Схема подключения прикуривателя, через реле, с управляющим плюсом с замка зажигания.
На экстренный случай можно поставить тумблер включения прикуривателя, в обход замка зажигания. Тумблером можно воспользоваться для включения прикуривателя. Например для зарядки АКБ во время стоянки, без разборки, для этого сделаем переходник на Ваше зарядное устройство.
Для увеличения работоспособности дополнительного оборудования, все элементы (предохранитель, реле …) нашей схемы необходимо хорошо закрепить. Провода лучше примотать изолентой к штатной проводке или пердварительно проложить их в пластиковую гофру, а затем зафиксировать вдоль кузова.
