Магнитола car mp5 player

Схема подключения car mp5 player

Побывал на выходных у Романа sinbad на СТО, наконец то выбрал время на установку магнитолы китайской и камеры заднего вида.

Сам аппарат модели 7012В и камера заднего вида бы приобретен на Алиэкспрессе. Об этом я писал уже в БЖ, вот в этой записи.

Установка прошла стандартно — была разобрана панель, штатное ГУ демонтировано и вместо него подключено новое.

А вот с электрикой несного пришлось «поколхозить». Проблем возникло две:

Первая — антенные штеккера у магнитол разные! Если соберетесь подключать такое ГУ вместо штатного, то заранее позаботьтесь о переходнике. Я этот момент совершенно не учел и пришлось срочно-обморочно посетить магазин автозапчастей, где была куплена самая дешевая антенна за 240р в качестве донора нужного нам штеккера. Переходников поблизости в наличии не было ((

Вот такое гнездо антенны у штатного ГУ:

Вот антенный штеккер:

а у Китайца то он обычный, круглый:

Роману пришлось перепаивать его.

Вторая проблема: у меня штатное ГУ модели A-300JME (PART NO: 96175-2E610). Оно идет без встроенного усилителя, так как у меня стоит штатный внешний усилок в багажнике, а так же штатный саб под пассажирским креслом. Включение внешнего усилителя происходит отдельным сигналом, который находится на третьей «фишке»: на фото она вставляется в верхнюю контактную группу, нижние две — стандартные для всех магнитол.

Роман по схеме нашел нужный провод: на синей «фишке» это зеленый.

И запараллелил его с проводом питания с основной «фишки» (с желтым):

Таким образом усилок стал включаться.

Далее танец с бубном для подключения камеры заднего вида: Роман пустил проводку по левому порогу, под пастиком салона, там где проходит основной жгут. После этого разобрал полобшивы багажника что бы аккуратно проложить проводку в 5й двери. Удивительно, но штатной проводки камеры хватило … ВПРИТЫК! Сигнал включения камеры стандартно был взят с лампы заднего хода. Камеру установили на плафон освещения номера:

Хоть у нее и небольшой угол обзора но в паре с зеркалами она вполне справляется со своей задачей! Я сегодня несколько раз сдавал назад смотря только в камеру и в принципе хорошо все видно — во дворе среди машин лавировал без проблем. Светодиоды на ней светят тоже неплохо. Но опасаюсь что ее все таки будет сильно забрызгивать (( Если буду менять камеру — то следующую куплю ту, которая устанавливается в штатное место плафона осветителя номера.

Вот такая у меня была суббота )))

Ну а теперь о проблемах:

1) играет китайский аппарат конечно похуже штатного ГУ. У меня возникло ощущение что не работает сабвуфер. Либо я еще не разобрался в эквалайзере, так как пока использую его штатные режимы типа Rock, Pop, Classic (конечно — Rock). У кого уже есть опыт настроек таких аппаратов — поделитесь инфой, плиз!

2) присутсвует несильный фоновый шум в динамиках. Слышно в перерывах между треками.

3) выключается магнитола с достаточно сильным «щелчком» в колонки. Неприятно и боюсь что детей пугать будет. Роман сказал что скорее всего придется фильтр поставить. У кого такое было — отпишитесь как решали сей трабл, пож-та. Может быть питание усилка надо было брать с красного провода, а не с желтого?

4) аппарат запоминает не все настройки! Почему то никак не может запомнить дату-время и цвет кнопок)) При этом радиостанции, язык, общую цветовую гамму и другие настройки запоминает без проблем.

5) тугое «колесико» громкости, очень тугое. На нем «висят» регулировки разные — его нажать надо, а вот нажимаешь и … потом вручную отщелкиваешь так как само оно не хочет в исходное положение (( Может разработается еще.

6) камера включается с задержкой около 2-3х сек. Это нормально? Мне кажется что долговато.

В общем пока все. Общие впечатления от аппарата — за свою стоимость он вполне достойный. Чудес от него не жду.

В самом начале нашей статьи определимся с понятием «китайские магнитолы», для того чтобы не возвращаться к нему впоследствии. Итак. На сегодняшний день вся аудио- и видеоэлектроника всеобще известных мировых брендов, предназначенная к установке в легковом и большегрузном автотранспорте, производится на вынесенных на территорию Китая производствах одноименных компаний. Таким образом, говоря Пионер, Сони и тому подобные названия, мы автоматически подразумеваем продукцию, выпущенную в КНР.

Схема

Китайские проигрыватели для легковых автомобилей

Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой.

Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества. По той причине, что китайские разработчики не утруждают себя техническим изменениями приборов, ограничиваясь, как мы уже сказали, изменением дизайна.

Третьим вариантом китайских проигрывателей можно назвать гаджеты непонятной марки и производства. От таких магнитол следует держаться подальше, так как, кроме неприятностей и потраченных впустую денег (несмотря на низкую цену), они вам ничего не принесут.

Резюмируя наше вступление, скажем. Большая часть присутствующего на современном рынке звуковоспроизводящего оборудования по своей природе является китайским, но разработанным и сертифицированным по общемировым стандартам известными компаниями. Соответственно процесс установки, подключения и эксплуатации этих гаджетов, а также дополнительно подключаемого оборудования единообразен (по моделям). И ничем не отличается от техники европейской (американской, японской) сборки (есть ли она вообще?).

Подключение 2 din через разъем ISO

Схема подключения китайской магнитолы типоразмера 2 din подробно описана в прилагаемой к ней эксплуатационной инструкции от производителя. Для облегчения монтажных работ на задней панели проигрывателя, как правило, находится необходимая маркировка всех узлов и соединений. В основном трудности у сталкивающихся впервые с установкой штатной или нестандартной магнитолы автолюбителей вызывает правильное присоединение электропроводки авто к приемнику.

Все работы по подключению автомагнитолы производятся через разъем ISO, который состоит из двух штекерных коробок – А и В (каждая содержит восемь контактных соединений) или одной объединенной коробки, где А — штекер силовых подключений магнитолы, В — отвечает за автомобильную акустику.

Стандартная схема подключения по проводам (распиновка) выглядит следующим образом.

Подключая автомагнитолу, очень важно не перепутать контактные группы проводов. Так как именно от них зависит качество звучания вашего оборудования. А зачастую и сохранность самой аппаратуры.

Камера заднего вида

О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.

По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:

В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.

Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.

Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.

Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.

Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».

Производим настройку картинки и расположения камеры.

Мультируль

Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.

Для осуществления данного подключения понадобятся:

Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.

Havel h6 магнитола Тесла. Куча проводов ноль схем, инструкций.У вас статья для простых магнитол. Жаль, надеялся найти свою схему.

Д день! Не подскажите а где можно найти руководства пользователь на китайцев? в частности интересует на SilverStrong Android 8.0-8,1 автомобильный DVD 2Din универсальный DSP android Панель IPS OctaCore Автомобильный gps 7 дюймов Автомобиль Стерео Авторадио Navi 706! Брал на Али! Спасибо.

Вы решили подключить магнитолу самостоятельно, но увидев количество проводов, которые выходят из неё испугались что не справитесь? На самом деле ничего страшного здесь нет, и в данной статье мы разберемся, как подключить магнитолу в машине.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек, который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.

Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в «этой статье»

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND.
2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT.
3. Плюс замка зажигания обозначается АCC и имеет красный цвет.
4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу.
5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу.
6. Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет полосу.
7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Также хочется отметить что, много кто устанавливает автомагнитолу дома, или в гараже от 220В, как правильно это сделать можно прочитать «здесь»

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм. Для акустических проводов и аац (красный) подойдут провода сечением 1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая – сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание.
Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться. Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность – ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.

Видео как подключить авто магнитолу

Заключение

Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

2 din CAR MP5 PLAYER 7060B

Добрый день!
Наконец выдалось время написать заметку о магнитоле…
И так, стояло у нас ещё всё родное и красивенькое:

На самом деле не очень то оно и красивенькое, и в нашей стране ничего из этого не работает. Навигация, понятно, давно устарела и карт нет (да и даже не пробовал с ней разбираться), в магнитофоне волны узкоглазые, радио наше не ловит, диски играет, да. Короче надо менять…
От нового магнитофона много не требовалось: потихоньку шуршать радио и может иногда с флешки что-то включить… Ставить что-то 1din-овое — останется что-то старое или надо тогда ставить карман, а он тут как-то ну не очень совсем смотреться будет. Решено было попробовать купить на алике 2-din майфун с кучей функций и в принципе не очень дорого.

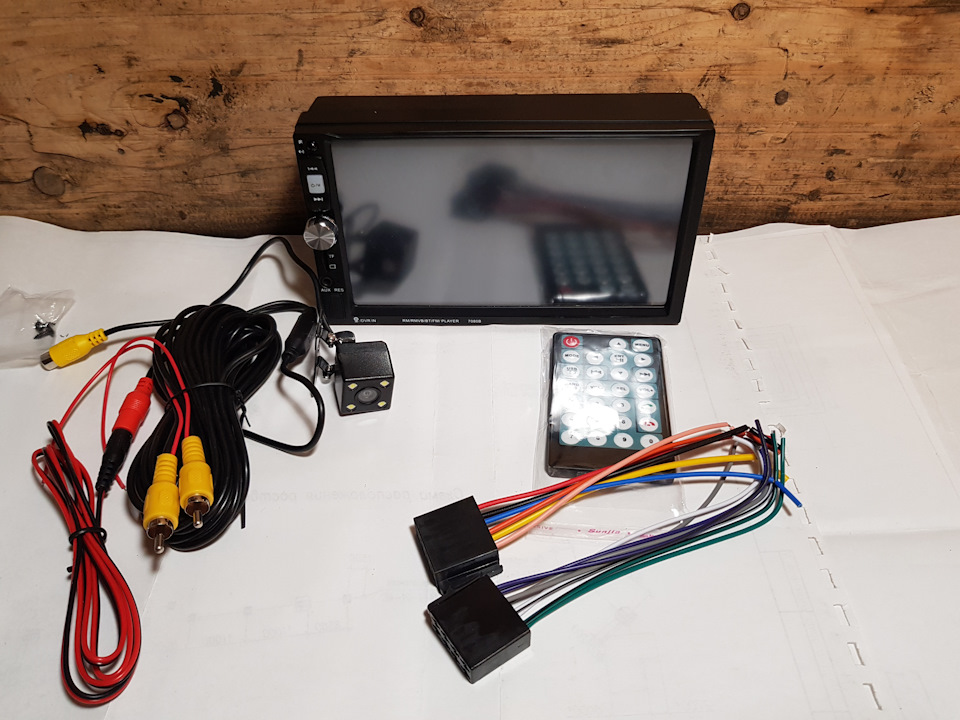

Почитал теорию, за эту цену они все одинаковые, отличаются только кнопочками и заказал самую дешевую у рейтингового продавца. Вот что было в комплекте:

— сама магнитола. Кнопки и крутилки на ощупь из дешевого пластика. Но в целом смотрится не плохо, я бы сказал даже хорошо, негативных эмоций не вызывает.
— пульт. Не знаю зачем он нужен, но раз есть, пусть будет.
— камера заднего вида с проводами. Провода короткие, на марч хватило впритык. Камера самая простая.
— разъемы ISO. тут всё понятно.

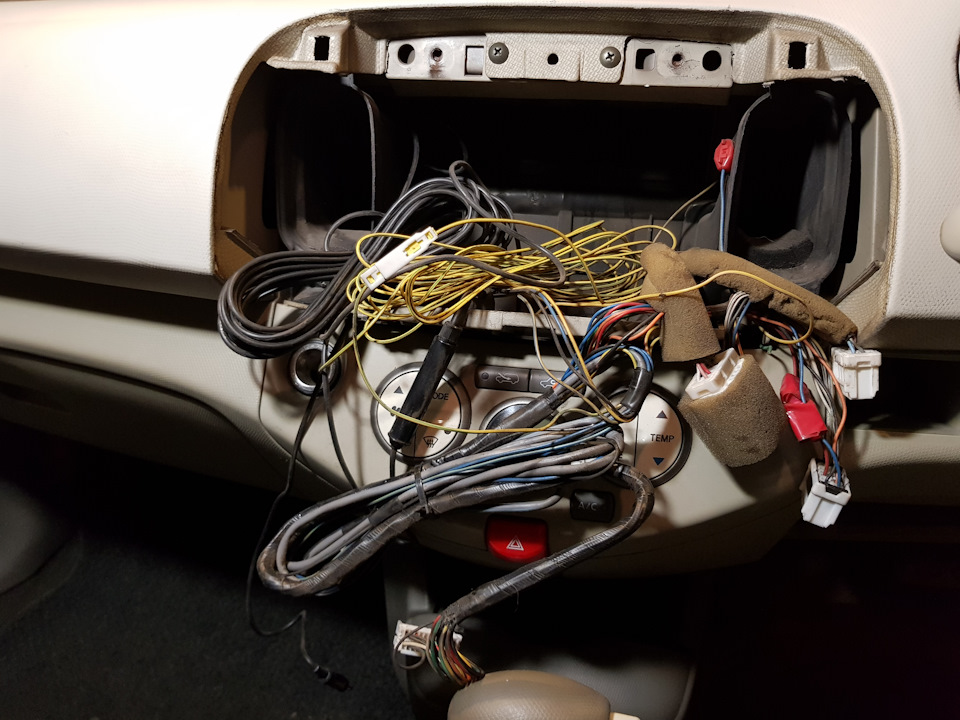

И так снимаем рамку со старым оборудование. Удивило что проводов там там наложено с большим запасом:

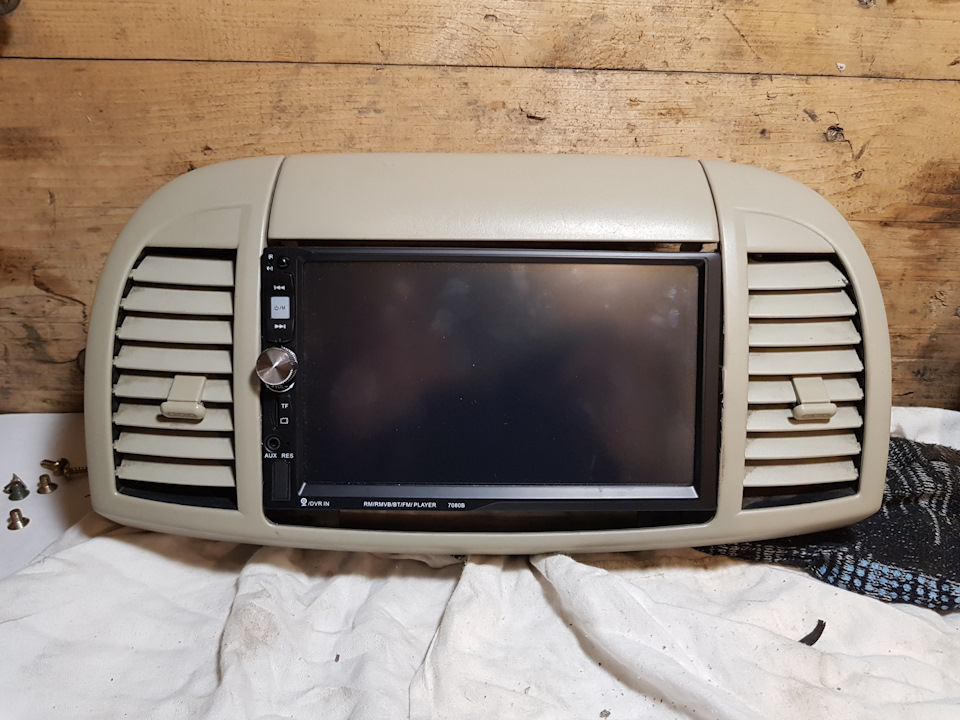

На рамке отрезаем перегородку между модулями и примеряем магнитолу:

Нижняя часть у панель изогнута, поэтому там получилась щель.
Провода для камеры прокидывал по правой стороне под пластиком, проблем там нет. Единственное, внутри крышка багажника пришлось повозиться.
Саму такую камеру лепить некуда, везде смотрится колхозно. Пока, временно, прилепил на рамку номера, для проверки. Даже показывать не буду как это выглядит. Надо заказать рамку уже со встроенной камерой.

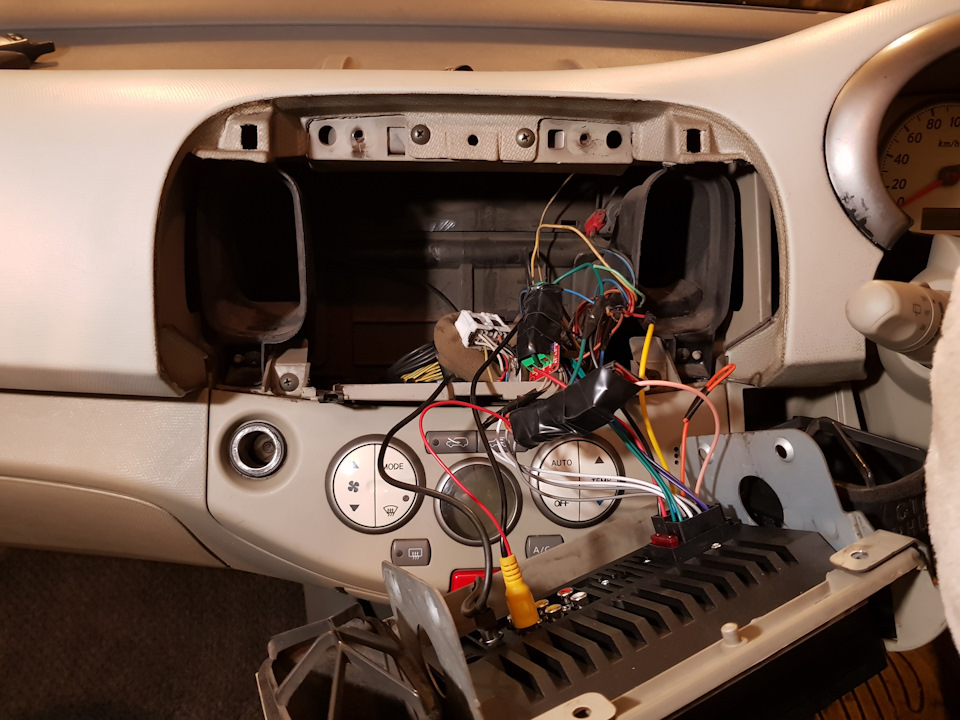

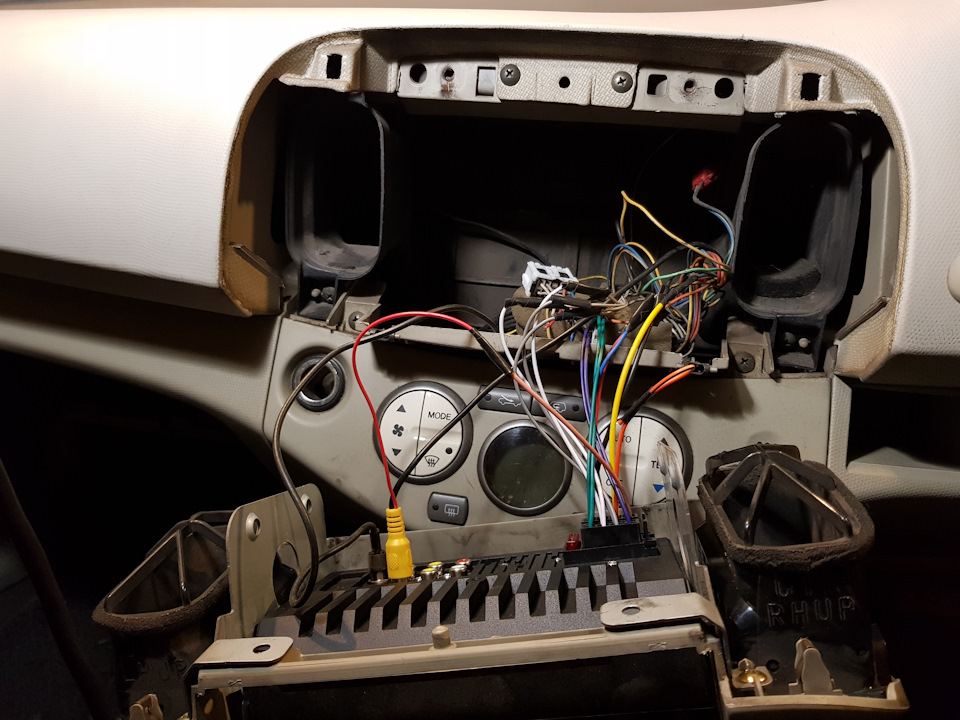

Подключаем магнитолу:

Распиновку старой родной магнитолы утянул из инета:

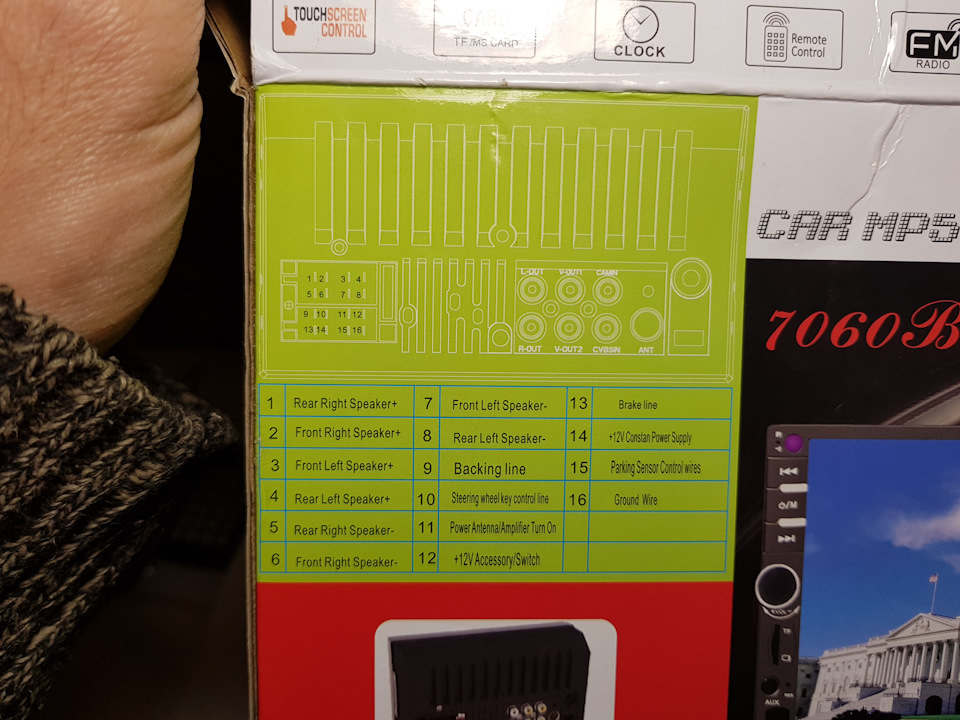

Распиновка новой магнитолы есть на коробке и на самой магнитоле:

Подключаем, ничего сложного нет. Вот только на новой магнитоле нет функции притухания при включении габаритов. Это надо делать отдельной кнопкой на экране. И включаем:

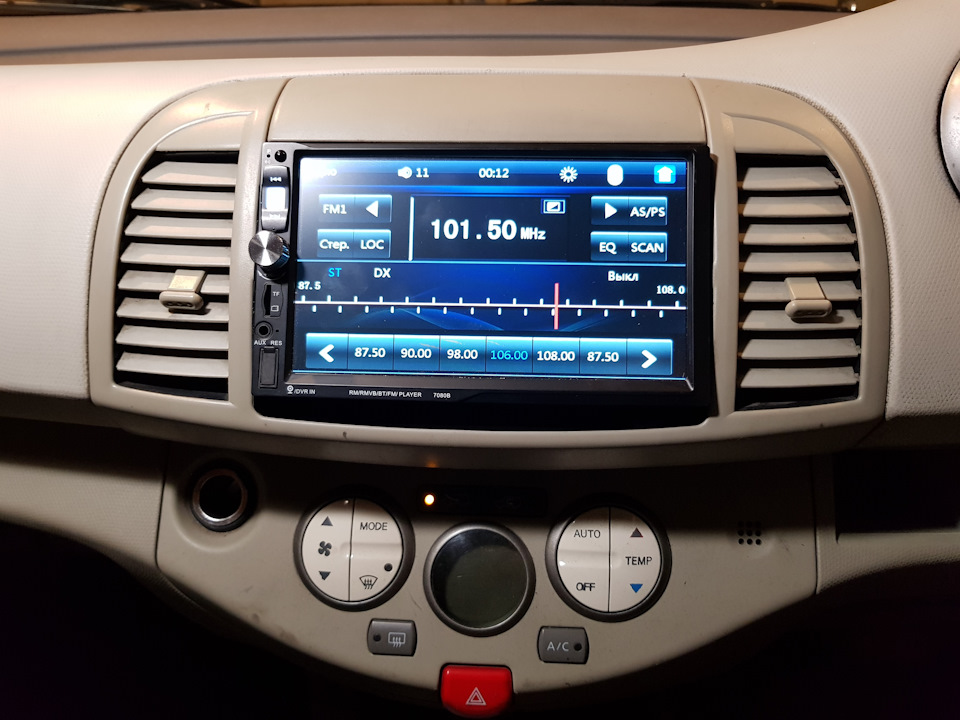

Заработала)))
Впечатления положительные:
— дисплей вполне нормальный, разрешение достаточно для такого размера, цвета тоже терпимо. На ярком солнце всё хорошо видно. Он резистивный, т.е. надо чуть надавливать что бы сработало, но вполне удобно, даже не замечаешь этого. Даже смотреть кино и мультики вполне комфортно. Если честно, думал за такие деньги будет хуже.
— камерой заднего вида конечно кино не снимать, но всё видно хорошо, претензий нет.
— звук на уровне средней магнитолы. Меня устраивает вполне.
— радио ловит без проблем.
— читает всё с USB и microSD флешек.
Недостатки:
— При включении появляется логотип авто. Но ниссана нет и данная прошивка не позволяет установить своё изображение.
— Почему то на марче при включении зажигания появляется управляющий сигнал (магнитола начинает включаться) при включении стартера он пропадает (магнитола начинает выключаться) и при запуске двигателя опять появляется (магнитола опять начинает включаться). Т.е. сел в машину, завел, а магнитола включилась, выключилась и опять включилась. Как-то это обламывает.
— При включении D, на долю секунды появляется сигнал на заднем ходе. Т.е. магнитола всегда пытается включить камеру заднего вида.

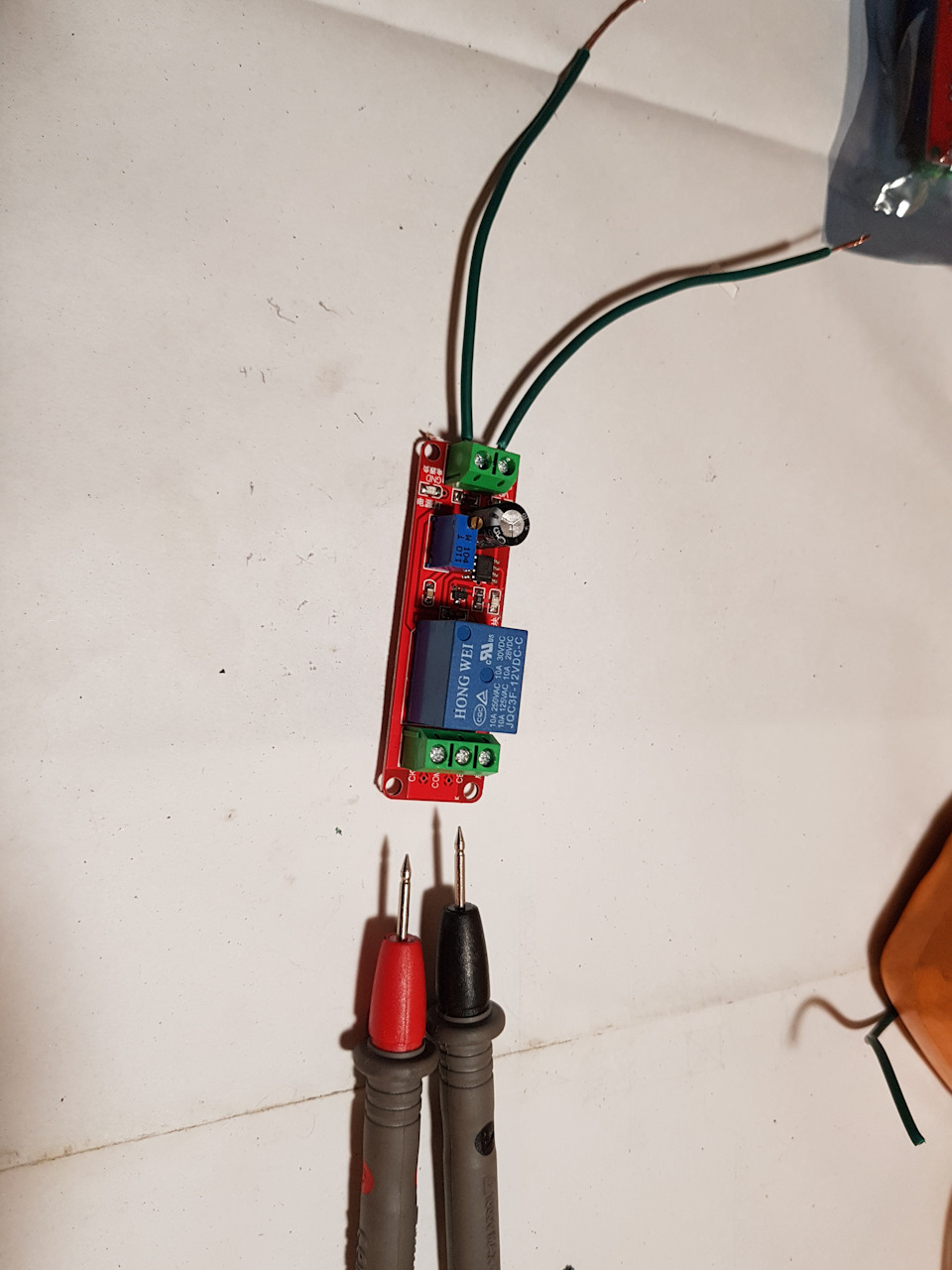

Для решения этих косяков заказываю у тех же китайцев реле задержки включения:

На задний ход ставлю с задержкой 1,5 с. Этого вполне хватает что бы камера не схватывала при включении D, и не напрягает.
На управляющий провод выставил примерно секунд 6, т.е. при запуске щелкало реле и включало магнитолу когда уже всё установилось и мотор нормально работал. Но почему-то это реле моргало (при чем без выдержки времени) при включении света и нажатии на тормоз. Поэтому психанул и запитал его от прикуривателя вместе с регистратором (об этом позже напишу).
Вот так выглядит с релюшками:

Ну вот как-то. Будем ездить и наблюдать сколько проработает данный девайс)))

Установка магнитолы 7010b

Особенности и возможности китайской магнитолы 7010B

Аппарат оснащается интерфейсом на нескольких языках, в том числе и на русском, что не так чтобы редкость, но встречается не всегда. В настройках можно и нужно полазить, и изучить все особенности. Там можно и яркость изменить, и цвет подсветки и многое другое. Единственный недостаток программного обеспечения – при переключении композиций с выключенным экраном, он автоматически загорается. Но это тоже сложно назвать большой проблемой.

Экран у модели сенсорный. При этом, он хорошо очищается и практически не загрязняется, если трогать его хотя бы более-менее чистыми пальцами. В остальном – никаких претензий к сенсорной системе нет, все работает стабильно. Устройство поддерживает полный перечень самых популярных форматом звукозаписи, так что скорее придется постараться чтобы найти что-то, что оно не поддерживает, чем наоборот.

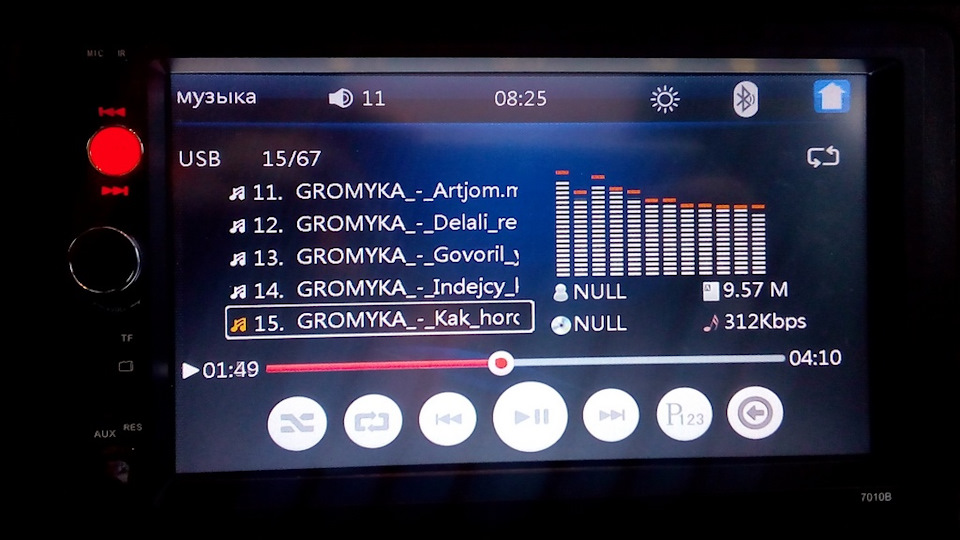

Магнитола 7010B проигрывает музыку с самых разных носителей, как проводным, так и беспроводным образом.

Магнитола также имеет функцию совершения звонков. Собственно, именно для этого и требуется микрофон, хотя качество его оставляет желать лучшего. В любом случае, это достаточно удобная функция и даже несмотря на качество микрофона, совершать такие звонки все же можно, хоть и в редких случаях. Также аппарат может показывать фотографии или даже видео, но качество экрана также не слишком высокое, потому эта функция скорее бонусная, чем реально улучшающая свойства изделия.

Отдельно следует выделить функцию навигатора. В базовом варианта она фактически недоступна, но можно подключить специальный модуль и пользоваться этими услугами по полной программе. В общем и целом, такая магнитола является несколько урезанной версией смартфона, основная функция которой – обеспечение звука в машине. С ней она справляется хорошо. В остальном – все что может смартфон, может и это изделие, но делать оно это будет не самым лучшим образом.

Как перевести обозначения кнопок на автомагнитоле Android

На многих головных устройствах, работающих на ОС Андроид, на лицевой панели и дисплее присутствует несколько физических или сенсорных кнопок и «крутилок».

Чаще всего встречаются элементы управления со следующими обозначениями:

Кнопки, расположенные на лицевой панели андроид-магнитолы, можно перенастроить (переназначить) самостоятельно, наделив их новыми функциями. Сделать это несложно.

Так, чтобы настроить кнопки на китайской магнитоле на Android IQ NAVI, нужно выполнить следующие действия:

Что представляет собой Car Player MP5

Прежде всего, это универсальный дисплей, с помощью которого водитель может слушать ФМ-радиостанции. Он также может подключать к устройству флэш-накопители, на которых может быть музыка или видеофайлы. Соответственно, можно слушать аудио-файлы в формате MP3 или же просматривать видео различных форматов.

У Car Player MP5 имеется свой Bluetooth, с помощью которого также можно просматривать различные видеоролики. К тому же на дисплей можно выводить изображение видеорегистратора и камер заднего вида, для более комфортного выезда задом.

Диагональ экрана составляет 7 дюймов. Это стандартная диагональ для подобных устройств в современных автомобилях. Тип дисплея TFT — сенсорный экран.

Устройство поддерживает возможность подключения беспроводного соединения через Bluetooth, а также дает возможность водителю разговаривать по телефону не занимая при этом его руку (функция называется Free hand).

Car Player MP5 поддерживает режим прослушивания радиостанций на самой популярной частоте — FM. По умолчанию, когда устройство включается, сразу же запускается радио. Это можно понять по характерному звучанию поиска радиостанций в прямом эфире и интерфейсу, с помощью которого можно выбирать ФМ-волну.

Диапазон частот начинается от 87.5 и заканчивается на отметке 108. Присутствует возможность автопоиска радиостанций, сохранения понравившихся частот.

На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.

Одной из отличных преимуществ плеера является возможность управлять им касаниями пальцами, потому что на нем установлен тач-скрин. Пользователь может движениями пальцев по экрану перемещаться по ФМ-волнам и выбирать нужные настройки. Это особенно удобно, когда в саолне темно и не видно физических регулировок и стиков.

В плеер-дисплей подключаются все устройства, поддерживающие формат AUX, то есть устройства с линейными аудио выходами.

Например, сюда можно подключить другой проигрыватель, и плеер будет выступать в роли передачи на колонки звука. Кроме того, этот плеер сможет усиливать аудиосигнал, поступающий с другого гаджета. Вот почему Car Player MP5 иногда называют магнитолой.

Кроме того, Car Player MP5 может принимать в себя USB накопитель, обычную флеш-карту, на которой может быть музыка пользователя и даже видеофайлы.

Порт здесь стандартный — 2.0. Для обладателей micro SD запоминающей карточки также приготовлен небольшой лоток, куда ее можно вставить с теми же медийными файлами.

Обратите внимание, что максимальный объем карточки, который будет корректно воспроизводиться плеером, составляет всего 32 гигабайта. На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем

Обзор внешнего вида 7010B

Внешне модель достаточно компактная и приятная визуально. По ширине она имеет размер в 178 мм, а по высоте – 102 мм. Если кто не в курсе – это стандартный размер для магнитол подобного типа и потому никаких проблем с установкой в машину не возникнет. На тыльной стороне устройства присутствуют все нужные разъемы, чтобы магнитолу можно было просто и быстро подключить к машине. Причем не только к базовым колонкам, но даже и к сабвуферу.

Помимо этого, там же есть возможность подключать GPS модуль и даже камеру заднего обзора, что резко увеличивает функциональность модели. На боковых поверхностях есть только отверстия, посредством которых магнитолу можно зафиксировать на машине. С лицевой стороны располагается экран размером в 7 дюймов, что больше чем на подавляющем большинстве смартфонов. Правда, его разрешение составляет всего 440 на 240 пикселей, так что особо качественной картинки ждать не стоит. Но и не на то рассчитан.

Рядом с экраном находится специальный барабанчик, позволяющий регулировать громкость воспроизведения звука. Он абсолютно стандартный. Он же дает возможность открывать меню и обладает многими другими функциями. Детальней следует смотреть в инструкции.

Помимо барабана, на лицевой стороне располагаются разъемы для подключения разных внешних устройств и даже микрофон, хотя не совсем понятно, зачем он нужен.

И что не менее важно, там же есть еще одна небольшая кнопка, позволяющая полностью сбросить все настройки до заводского состояния, благодаря чему, что бы пользователь не накрутил в настройках, всегда будет возможность сделать шаг назад.

Есть еще клавиша включения и выключения изделия, которая дополнительно подсвечивается, что облегчает ее использования в темноте. Интересен тот факт, что цвет подсветки можно отрегулировать самостоятельно. Вариантов не слишком много, но они есть. И последнее, что можно сказать об этом устройстве: качество сборки. Несмотря на то, что это действительно китайская магнитола, она собрана очень хорошо. Нет ненужных щелей, нет скрипов, в общем, все очень надежно и прочно.

Универсальная магнитола Car Player MP5 — обзор и характеристики

Сегодня мы бы хотели представить вашему вниманию двухдиновую автомагнитолу 7010B Car Audio MP5 Player, получившую под свое управление огромное количество функций и возможностей, что позволяет создать в своем автомобиле комфортную атмосферу не только для прослушивания любимых музыкальных композиций, но и смотреть видео ролики, пользоваться GPS и даже подключить к устройству свой смартфон. Давайте разберем все плюсы и минусы, и чуть ближе познакомимся с данным решением. Приступим.

Доступность

Доступна магнитола в интернет-магазине Gearbest за 48$.

Установка

Для начала необходимо сказать, что данная автомагнитола тестировалась и была установлена на Chevrolet Cobalt 2013-го года выпуска. Сразу же следует отметить, что если в автомобиле до этого была установлена однодиновая автомагнитола, то есть необходимость приобрести в магазине специальную рамку для двухдиновых решений, иначе установить 7010B Bluetooth V2.0 Car Audio MP5 Player просто не получится. В нашем случаи пришлось потратить за кусок пластмассы около 2 000 рублей. Размер магнитолы подошел, но произвести идеальную установку все же не удалось.

При установке появилось несколько проблем. Во-первых, в комплекте с магнитолой нет специальных болтиков для крепления на рамку для установки автомагнитолы. Во-вторых, этих же болтов не было и при покупке самой двухдиновой рамки. Решение нашли достаточно быстро, пришлось открутить по одному болту с самого устройства. Кроме того, отверстия проделанные в магнитоле под рамку не подошли. Но это не говорит о том, что такая проблема появится и при установке на другие авто. На всю установку у нас ушло приблизительно пол часа времени.

Обзор 2DIN магнитола 7010B с GearBest

Комплектация и цена

Устройство поставляется в небольшой коробке белого цвета, на которой можно найти всю необходимую информацию. В комплекте идут: сама автомагнитола, книжка по эксплуатации, пульт ДУ и кабель для подключения устройства. На момент проведения тестирования устройство можно было приобрести на сайте gearbest.com почти за 50 долларов по специальной акции, когда изначальная цена составляет 151 доллар. Кажется идеальные условия для того, чтобы приобрести в свой автомобиль действительно стоящее оборудование. В комплекте есть все необходимое для полноценной работы, однако было бы неплохо увидеть там еще и специальные болтики для установки в автомобиль, но вряд ли это можно назвать минусом, ибо в магазине они приобретаются практически за гроши.

Характеристики

Внешний вид

Устройство получило приятный внешний вид и компактные размеры. Высота устройства составляет 102 мм, а ширина 178 мм, другими словами автомагнитола получила стандартные размеры для двухдиновых решений и подойдет на многие автомобили.

На задней панели есть все необходимые разъемы, позволяющие подключить 7010B не только к обычным колонкам, но и к усилителю с сабвуфером. Плюс ко всему этому следует отметить наличие разъема для подключения GPS модуля и камеры заднего вида. На правой и левой грани устройства находятся отверстия для установки на автомобильную рамку. Жалко, что в комплекте нет болтиков для удобства.

На лицевой части устройства расположился сенсорный 7 дюймовый TFT дисплей с разрешением 440 x 240 точек. Из кнопок управления здесь расположился барабан для увеличения и уменьшения громкости, который также позволяет открыть меню настроек, кнопка включения питания/смены режимов и кнопки переключения треков. Тут же можно увидеть встроенный микрофон и USB/AUX/microSD разъемы. Порадовало то, что на лицевой части устройства также находится кнопка для возвращения к заводским настройкам, которая нажимается при помощи иголочки.

Кнопка включения и выключения устройства получила подсветку, которую также можно менять через меню устройства. Оптимальный цвет, как нам показалось, который не мешает глазам в ночное время суток — красный. Качество сборки отличное, нет никаких скрипов, зазоров, все выполнено на совесть. В этом плане разработчикам необходимо поставить большой плюсик.

Настройка

Порадовало то, что в меню устройства есть русский язык. Здесь же вы можете поменять цвет подсветки кнопок, отрегулировать яркость и другие параметры дисплея. Если вы любите ездить в ночное время суток, в магнитоле предусмотрено 3 режима яркости экрана: ваша настройка, ночной режим и отключение дисплея вовсе. Не продумано лишь то, что когда вы отключаете дисплей и заканчивается музыкальный трек, при переключении экран вновь загорается.

Для того, чтобы попасть в основное меню достаточно нажать на экране значок домика, который расположен на правом верхнем углу. Основные настройки частот, яркости экрана, баланс звука в колонках регулируются при помощи нажатия на барабан регулятора громкости.

Сенсор отлично реагирует на нажатия пальцами и что самое главное, дисплей не сильно пачкается, что не мало важно.

Функционал и возможности

7010B Bluetooth V2.0 Car Audio MP5 Player получил огромное количество возможностей и для начала давайте поговорим о музыкальных способностях устройства. Данная автомобильная магнитола поддерживает все популярные форматы музыкальных треков, что позволяет закачивать и слушать свою любимую музыку в хорошем качестве. Но есть свои нюансы. Музыку можно проигрывать при помощи USB-флешки, microSD-карты, через AUX разъем и при помощи беспроводного подключения Bluetooth. Однако есть одно но, которое может многих покупателей удивить. Проигрываемая музыка через Bluetooth, играет намного лучше чем через носители или AUX разъем. То есть слушать музыку через тот же смартфон при помощи Bluetooth подключения будет намного приятнее, чем через носители или AUX. Мы пробовали добавлять и убавлять частоты, но результат остался неизменным. Да, постоянное Bluetooth подключения вашего мобильного устройства будет потреблять много энергии, однако вы в любом случае будете это делать для того, чтобы иметь возможность отвечать на звонки по громкой связи через автомагнитолу. В этом есть и плюсы, ибо такое решение позволяет слушать музыку через Интернет, что сильно увеличивает вашу базу треков. Раз уж мы заговорили о возможности подключить свой смартфон к автомагнитоле, давайте продолжим данную тему. 7010B Bluetooth V2.0 Car Audio MP5 Player получил возможность принимать вызовы и даже звонить. Для удобства вы можете перекачать свои контакты на устройство, чтобы совершать вызовы напрямую через магнитолу. Да, было бы идеально, если разработчики добавили бы еще и голосовое управление, но это уже совсем другая история, ведь цена в данном случае сильно взлетит вверх. Собеседники слышат не так хорошо, встроенный микрофон не оправдал своих ожиданий, хотя собеседников слышно просто идеально.

Устройство позволяет смотреть фотографии, конечно, не многие пользователи будут пользоваться данной функцией, однако в этом есть свой плюс. Любую картинку можно использовать в качестве фона, к примеру, поставить значок вашего автомобиля, или фотографию своих близких людей.

В плюсы также можно добавить возможность смотреть различные фильмы и музыкальные клипы. Конечно, в дороге вам лучше не отвлекаться на это, но пассажирам будет чем себя порадовать во время длительных переездов. Порадовало то, что поддерживаются многие популярные форматы.

Есть еще одна небольшая приятная функция, на которую следует обратить внимание. Для того, чтобы воплотить ее в жизнь необходимо будет докупить GPS модуль, позволяющий вам получить еще и GPS-навигатор в устройство. Кроме того, вы еще можете подключить к устройству камеру заднего вида. Другими словами, если вы нацелены полностью апгрейдить ваш автомобиль, то такая возможность есть.

Если вы не любите скачивать музыку, подключаться через телефон, закачивать на носители различное видео, то для вас есть радио. Отличный вариант скрасить свое одиночество на городских дорогах. Удобный плеер позволяет сохранить множество радиостанций.

Итоги

Давайте подведем итоги по двухдиновой автомагнитоле 7010B Bluetooth V2.0 Car Audio MP5 Player. Необходимо начать с цены в 151 долларов и акции, которая проходила во время написания обзора, цену просто снизили до невозможности и она достигла отметки в 49 долларов. За эту сумму вы получаете многофункциональную двухдиновую автомагнитолу с сенсорным 7 дюймовым TFT дисплеем. Если докупить GPS модуль, камеру заднего вида, то вы получаете возможность пользоваться навигатором и не бояться сдавать назад. Кроме того, благодаря встроенному Bluetooth вы можете подключить к устройству свой смартфон, чтобы принимать и совершать звонки, при этом не отвлекаться при вождении. Другими словами, разработчики сумели создать действительно интересное решение, которое получило приятный ценник и не менее приятные функции, которые придутся по душе любому автовладельцу. Выбор всегда остается за вами, мы лишь можем показать и рассказать. Если вы заинтересовались, найти данное устройство можно на сайте gearbest.com.

Китайские проигрыватели для легковых автомобилей

Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой.

Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества. По той причине, что китайские разработчики не утруждают себя техническим изменениями приборов, ограничиваясь, как мы уже сказали, изменением дизайна.

Третьим вариантом китайских проигрывателей можно назвать гаджеты непонятной марки и производства. От таких магнитол следует держаться подальше, так как, кроме неприятностей и потраченных впустую денег (несмотря на низкую цену), они вам ничего не принесут.

Резюмируя наше вступление, скажем. Большая часть присутствующего на современном рынке звуковоспроизводящего оборудования по своей природе является китайским, но разработанным и сертифицированным по общемировым стандартам известными компаниями. Соответственно процесс установки, подключения и эксплуатации этих гаджетов, а также дополнительно подключаемого оборудования единообразен (по моделям). И ничем не отличается от техники европейской (американской, японской) сборки (есть ли она вообще?).

Подключение 2 din через разъем ISO

Схема подключения китайской магнитолы типоразмера 2 din подробно описана в прилагаемой к ней эксплуатационной инструкции от производителя. Для облегчения монтажных работ на задней панели проигрывателя, как правило, находится необходимая маркировка всех узлов и соединений. В основном трудности у сталкивающихся впервые с установкой штатной или нестандартной магнитолы автолюбителей вызывает правильное присоединение электропроводки авто к приемнику.

Все работы по подключению автомагнитолы производятся через разъем ISO, который состоит из двух штекерных коробок – А и В (каждая содержит восемь контактных соединений) или одной объединенной коробки, где А — штекер силовых подключений магнитолы, В — отвечает за автомобильную акустику.

Стандартная схема подключения по проводам (распиновка) выглядит следующим образом.

Подключая автомагнитолу, очень важно не перепутать контактные группы проводов. Так как именно от них зависит качество звучания вашего оборудования. А зачастую и сохранность самой аппаратуры.

Камера заднего вида

О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.

По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:

В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.

Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.

Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.

Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.

Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».

Производим настройку картинки и расположения камеры.

Мультируль

Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.

Для осуществления данного подключения понадобятся:

Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.

Продавец к моменту написания заметки уже реализовал почти 1200 экземпляров продукта и получил 88 положительных и благодарных отзывов. На данный момент на продукт предоставлена 19% скидка. Регулярная стоимость составляет 4800 рублей.

Car Player MP5, который еще и выполняет роль автомагнитолы, доставляется бесплатно в течение двух или восьми недель. Если же выбрать опцию курьерской доставки, то она обойдется в достаточно кругленькую сумму, но и дойдет довольно быстро, причем до дверей вашего дома. Кстати, на сайте продавца доступна доставка службой EMS за 900 рублей.

Что представляет собой Car Player MP5?

Прежде всего, это универсальный дисплей, с помощью которого водитель может слушать ФМ-радиостанции. Он также может подключать к устройству флэш-накопители, на которых может быть музыка или видеофайлы. Соответственно, можно слушать аудио-файлы в формате MP3 или же просматривать видео различных форматов.

У Car Player MP5 имеется свой Bluetooth, с помощью которого также можно просматривать различные видеоролики. К тому же на дисплей можно выводить изображение видеорегистратора и камер заднего вида, для более комфортного выезда задом.

Диагональ экрана составляет 7 дюймов. Это стандартная диагональ для подобных устройств в современных автомобилях. Тип дисплея TFT — сенсорный экран.

Устройство поддерживает возможность подключения беспроводного соединения через Bluetooth, а также дает возможность водителю разговаривать по телефону не занимая при этом его руку (функция называется Free hand).

Car Player MP5 поддерживает режим прослушивания радиостанций на самой популярной частоте — FM. По умолчанию, когда устройство включается, сразу же запускается радио. Это можно понять по характерному звучанию поиска радиостанций в прямом эфире и интерфейсу, с помощью которого можно выбирать ФМ-волну.

Диапазон частот начинается от 87.5 и заканчивается на отметке 108. Присутствует возможность автопоиска радиостанций, сохранения понравившихся частот.

На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.

Одной из отличных преимуществ плеера является возможность управлять им касаниями пальцами, потому что на нем установлен тач-скрин. Пользователь может движениями пальцев по экрану перемещаться по ФМ-волнам и выбирать нужные настройки. Это особенно удобно, когда в саолне темно и не видно физических регулировок и стиков.

Читать также Smart watch GT08 — распаковка и обзор

В плеер-дисплей подключаются все устройства, поддерживающие формат AUX, то есть устройства с линейными аудио выходами.

Например, сюда можно подключить другой проигрыватель, и плеер будет выступать в роли передачи на колонки звука. Кроме того, этот плеер сможет усиливать аудиосигнал, поступающий с другого гаджета. Вот почему Car Player MP5 иногда называют магнитолой.

Кроме того, Car Player MP5 может принимать в себя USB накопитель, обычную флеш-карту, на которой может быть музыка пользователя и даже видеофайлы.

Порт здесь стандартный — 2.0. Для обладателей micro SD запоминающей карточки также приготовлен небольшой лоток, куда ее можно вставить с теми же медийными файлами.

Обратите внимание, что максимальный объем карточки, который будет корректно воспроизводиться плеером, составляет всего 32 гигабайта.

На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.

Технические характеристики Car Player MP5

Car Player MP5 также оснащен возможностью наблюдения за задним ходом автомобиля. Для этого на экран выводится картинка в реальном времени благодаря специальному кабелю, который подключается от камеры заднего вида к устройству. Это очень удобно, потому что на дисплее в этот момент отображаются точные графические направляющие движения автомобиля.

Это устройство также можно использовать в качестве часов, которые имеют двадцатичетырехчасовой формат отображения времени и даты. Это достаточно удобно, чтобы следить за временем в пути или не копаться в календаре.

На Car Player MP5 установлена красивая подсветка для кнопки питания. Это придает определенный шарм кабине автомобиля, наполняя переднюю часть его салона мягким и ярким светом.

Видео файлы, которые можно загружать при помощи USB флешки, micro SD карточки, а также Bluetooth проигрывается в разрешении 1080 пикселей. То есть пользователь может смотреть полноценное Full-HD качество на этом плеере.

Читать также Обзор мини-камеры SQ8 На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта — 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно перейдя по этой ссылке.

Главное меню плеера содержит в себе восемь узлов — это радио, аудиофайлы, видеофайлы, фотографии, эксплорер, bluetooth, режим контроля линейного аудио, а также режим настроек проигрывателя.

Уровень звука можно регулировать при помощи спецального колпачка-крутилки, который расположен в самом центре плеера Car Player MP5. Под ним находится слот для вставки micro SD карты памяти. А еще ниже вы заметите AUX вход для аудио-устройств. Например, в качестве проигрывателя можно использовать свой смартфон. Для этого Car Player MP5 и телефон можно соединить при помощи специального аудио-кабеля, который идет в комплектации к плееру.

Водитель также сможет использовать Car Player MP5 в качестве зарядного устройства для своего телефона. Для этого под AUX входом имеется специальный разъем, в который подключается зарядный кабель смартфона. USB гнездо адаптировано под большинство моделей современных смартфонов. Поэтому у вас не возникнет проблем с зарядкой.

При заднем ходе автомобиля, пользователь будет не только видеть текущий ход машины, но еще и слышать соответствующие сигналы, которые оповещают его о том, насколько правильно он движется в данный момент.

Благодаря настройке аудио-микшера, можно увеличивать уровень средних, низких и высоких частот. Кроме того, можно выбирать сбалансированное звучание, электронное звучание, регулировать баланс между левым и правым аудиоканалами, а также фронтальный и тыльный баланс.

Здесь же можно настроить громкую связь, вернее, включить ее. А также набирать номера телефонов, тапая по соответствующим кнопкам с цифрами. Кроме того, если водитель ошибется в наборе цифры, ее можно удалить клавишей backspace, которая находится с правой стороны от набираемого номера.

Читать также Обзор и особенности настройки и работы платы Orange Pi Zero

Мы уже рассматривали с вами, что находится на фронтальной панели в нижней части (ниже колпачка для регулировки уровня звучания). Кстати, этот же колпачок отвечает за настройку басов, яркости и эквалайзера. Если нажать на него и подержать в течение нескольких секунд, то все эти настройки станут доступными и их можно будет отрегулировать простой прокруткой, не заходя в меню на дисплее.

На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно, перейдя по этой ссылке.

На самом верху панели находится отверстие для микрофона. Под ним целая тройная качелька для перемотки музыки, верхняя кнопка перематывает плеер на предыдущую композицию. Нижняя на следующую. Между ними расположилась большая белая круглая копка для включения и выключения Car Player MP5.

Задняя панель Car Player MP5 напоминает аналогичную часть музыкального центра или домашнего кинотеатра. С левой стороны разъем для питания с перемычкой. В правой части гнезда для аудио и видео-входов и выходов. Гнезда для входа тыльной камеры расположены в крайнем правом ряду.

Обычная антенна для ФМ-радио находится возле входа CVBS (RCA) Input. GPS антенна находится в правой части плеера. Ее можно как подключать, так и отказаться от ее использования.

Размеры проигрывателя Car Player MP5. Высота составляет 103 миллиметра. Длина — 180 миллиметров. Инсталяционный корпус — 178 миллиметров. Размер панели — 100 миллиметров.

Комплектация Car Player MP5

На китайском сайте Бангуд продается Car Player MP5 — универсальная автомагнитола с сенсорным 7-дюймовым дисплеем. Стоимость продукта 3865 рублей (с учетом скидки 19%). Доставка до России осуществляется бесплатно в сроки от двух до восьми недель. Есть возможность заказа устройства с пересылкой через службу EMS за 800 рублей. Посмотреть на Car Player MP5 можно, перейдя по этой ссылке. Используемые источники:

Более 2849 подписчиков, дата открытия магазина 17.04.2019

Положительные оценки: 94% (1275) Соответствие описанию: 92% Отвечает на сообщения: 92% Скорость отправки: 92%

Последнее обновление: 29.05.2022

1/2 конфигурация без сенсорной mp5 системы, NoGPS

3/4 оснащены сенсорной системой mp5, NoGPS

5/6 настроен как система Android 9,1, поддерживает сенсорное управление, да GPS

Основным преимуществом является IPS экран, который очень высокой четкости.

Спецификация Bluetooth: V2.0

Поддержка подключения на мобильный телефон: зеркальная связь позволяет синхронизировать мобильный телефон с экраном в автомобиле через подключение их к usb-кабелю (только поддержка s для телефона Android). Поскольку он очень строгий с кабелем передачи данных. Используйте оригинальный usb-кабель для телефона.

Медиа U диск автоматически и может быть воспроизведен на этом устройстве напрямую.

Поддерживает расширенный профиль распределения аудио

Цифровое высококачественное fm-стерео радио

Предустановка 18 станций (частота: 87,5-108 МГц)

Поддержка USB / SD / MMC кард-ридер

Поддержка аудио: MP3 / WMA / APE / FLAC / WAV и т. Д.

Поддержка функции папки

Опорные точки останова

Поддержка дистанционного управления

Поворотный регулятор громкости

MP3 рандомизированный, 10 трек вверх/вниз воспроизведение

Электронный регулятор громкости ВЧ, басы, баланс и фейдер

Выбор различных эквалайзеров: Джаз, Рок, Поп, Классика и т. Д.

Бесшумное и громкое управление

L / R RCA аудиовыход гнезда

-Выходная мощность канала (4 громких динамика)

Режимы поддержки: BT / APE / WAV / WMA / MP3 / FM

Аккумулятор дистанционного управления (не входит в комплект): CR2025 3V

Важное Примечание перед установкой:

1. Желтая линия (для провода памяти), подключенная к аккумулятору с постоянным током, устройство будет иметь функцию памяти.

2. Красная линия выберите ключ к линии ACC, эта линия также является положительной, Управляйте переключателем питания. Черный провод подключен к отрицательному источнику питания.

3. Синяя линия, соединенная, поднимает антенну или сабвуфер REM control line, если она не подключена, обернута прорезиненной тканью.

4. Остальные восемь проводов (серый, белый, зеленый, фиолетовый)-это линия динамиков, группа цветов, соответствующая паре линий динамиков (положительный и отрицательный).

5. Пожалуйста, обратите внимание, чтобы проверить, является ли оригинальный кабель для автомобильного динамика, если свяжитесь с железом (оригинальный провод динамика автомобиля Сварка к металлу, или динамик только линия оттепнуть, называется Контактное железо). Контактное железо вызовет нашу мощную машину без звука, пожалуйста, проверьте его с помощью мультиметра перед установкой, если свяжитесь с железом, отключите, а затем установите.

1. Не может использовать оригинальную автомобильную вилку, непосредственно подключенную к нашей новой машине, не совпадают с машиной, которая сгорела, часть машины может быть разделена, пожалуйста, обратитесь в службу поддержки клиентов.

2. Если вы покупаете продукт напряжения 12 В, не устанавливайте модели напряжения до 24 В, в противном случае это приведет к сгоранию машины.

3. Когда проводка, акустический кабель и шнур питания вместе, вызовет короткое замыкание, приведет к тому, что машина сгорит/не может загрузиться или работать без звука.

1 х Bluetooth Автомобильный MP5 плеер

1 x пульт дистанционного управления (без аккумулятора)

Установка китайской 2DIN MP5 магнитолы (7010b)

Как то перед Новым годом, решил я себе небольшой подарок сделать, а именно обновить 2DIN магнитолу в свой авто.

Моя старенькая магнитола всем своим функционалом устраивала, единственное, что создавало некий дискомфорт, так это то, что она не умеет считывать выдеофайлы с флеш-накопителей. Вот по этому присмотрев один из дешмановских вариантов на алиекспресс 2DIN MP5 магнитолу 7010b с 7 дюймовым экраном, за смешную цену, всего 1963 р. (с учетом предновогодней акции). Тем более, по отзывам, большинство покупателей данная магнитола устраивала, как звучанием, так и функционалом. Решил заказать.

И так, с установкой проблем не возникло, единственное, в комплекте не было необходимого монтажного крепежа. Руки не из жопы, изготовил самостоятельно, выгнул 2 пластины уголком, и просверлил в нужных местах дырки.

Что самое интересное, колодку проводов перепаивать не пришлось, они у магнитолы оказались стандартными. Единственное пришлось перекинуть сигнальный провод на камеру заднего вида.

Магнитола заработала, первое ощущение – звучание музыки это какое-то дно! Как будто звук из 200-литровой бочки… Но не искушенному слушателю звук кажется хорошим, так-как батя мой, пенсионер, оценил, сказал звук качественный )).

Ладно, со звуком я было смирился, благо радиостанции она ловит хорошо, даже на штатную ММС антенну. У Пионера радио-тюнер послабее будет.

Видеофайлы все, что я не качал с интернете, воспроизводит на ура, хоть с USB, хоть с Micro SD накопителя. Мп3 так же воспроизводит без проблем с любых накопителей.

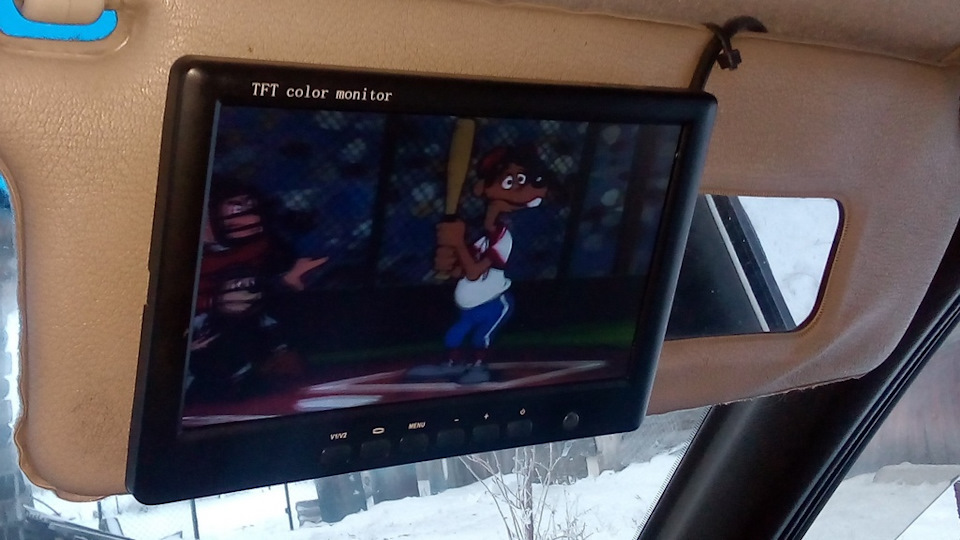

Вывод на внешний монитор так же функционирует.

Задняя камера включается без вопросов.

По блютузу мой китайский смарт сконнектился. Даже можно вывести список контактов на экран магнитолы (может вывести не более 100 контактов в телефонной книжке), а так же можно совершать и принимать вызовы через магнитолу, только собеседник вас будет слышать неважно, чувствительность микрофона низкая.

Во всей этой большой бочке мёда, есть огромная ложка дёгтя, с которой я так и не смог смириться, и было решено вернуть назад мой старый добрый Пионер…

Это то, что при прослушивании любого из источника, при включении камеры заднего хода, звук из источника или воспроизведение музыки прерывается, это для меня создает дискомфорт. Так же при трансляции видео на внешний монитор, так же при вкл. камеры заднего хода, воспроизведение видео останавливается, и назад на внешнем мониторе не появляется, приходится каждый раз вручную его отправлять на внешний, а это сильно напрягает. Нельзя так как на Пионер, смотреть мультики на внешнем мониторе а на основном экране использовать камеру заднего вида, либо на обоих мониторах смотреть видео. Вобщем вроди мелочи, многие скажут что я придираюсь, но данные недочёты модели сподвигли меня принять решение опять вернуть Пионер на своё место, и чему я рад…

Месяц я ею попользовался, других нареканий больше к ней нет. Работала исправно. Даже продавать было жалко, как мультимедийный центр за такую низкую цену, своё предназначение она оправдывает. Но когда есть более удобная и привычная вещь, вариантов других не остаётся… Китайская магнитола была продана практически сразу, после размещения в местной группе вконтакте, за ту же цену.

Универсальная магнитола Car Player MP5 — обзор и характеристики. Универсальная магнитола Car Player MP5 — обзор и характеристики Электросхема автомагнитолы 7 din сак mp5 player

Отзыв: Автомагнитола ALIExpress Car Mp5 Player 7060 B — Отличный антикризисный вариант.

Управление сенсорное, отклик на команды моментальный, без зависаний. Экран HD, цвета на нем насыщенные, разрешение 1024×600 пикселей. Дисплей испытан, он отлично зарекомендовал себя в условиях сурового Российского климата.
Давно не самая главная, но периодически используемая функция FM/AM радио оснащена цифровым радио модулем с функцией RDS, благодаря которой приём радиосигнала очень чёткий.

Качество воспроизводимого звука отличное. Встроенный усилитель, линейные выходы, подключение сабвуфера и усилителя позволяет настроить звук по вашему предпочтению даже из штатной акустики. Благодаря поддержке протокола A2DP есть возможность без проводов прослушивать музыку с вашего телефона, сопряжённого с магнитолой по bluetooth.
Магнитола оснащена системой GPS, Glonass, поддерживает многочисленные навигационные программы, такие как Навител, Яндекс и др.

Картинка с камеры заднего вида появляется автоматически при включении задней передачи. Имеется функция включения/выключения парковочных линий, возможность настраивать их под ваш автомобиль.
Не менее полезными функциями станут возможность громкой связи, позволяющая безопасно разговаривать по телефону во время движения. При этом набор номера можно производить как с телефона, так и с самого устройства. Функция копирования телефонной книги во время звонка выводит на экран имя звонящего абонента, а также помогает осуществить поиск нужного абонента в записной книжке на устройстве.
В системе есть встроенный Wi-Fi модуль, можно использовать ваш телефон как точку доступа и не покупать дополнительно модем с SIM картой. Установить приложения с Google Play на неё не сложнее, чем на телефон.

Магнитола сохраняет функцию управления кнопками на руле (мультируль).
А кто из нас не любит посмотреть видео во время длительного ожидания? Система воспроизводит видео с USB Flash и жёстких дисков, поддерживая все известные форматы, такие как AVI, MP4, MKV, WMV, FLV, WebM. Есть возможность работы в фоновом режиме навигационной программы и аудио/видео одновременно!
Система полностью руссифицирована. Управление простое, понятное.
Магнитола поддерживает карты Micro-SD до 32 гб, USB флешки и внешние жесткие диски.
Система совместима с внешними цифровыми DVB-T2 ТВ тюнерами.

Универсальная магнитола Car Player MP5 — обзор и характеристики. Универсальная магнитола Car Player MP5 — обзор и характеристики Электросхема автомагнитолы 7 din сак mp5 player

Приехало это чудо, вернее принесли прямо домой, так как продавец отправил почтовой службой с доставкой на дом.

Главным вопросом было, а действительно ли там 800×480 как заявлено у продавца.

На дисплее бумажка с типом AT070TN92, но я китайским бумажкам не особо верю, поэтому проверил времянку осциллографом.
Вышло следующее:
VS 15.28 mSec
HS 29.1 uS
DE 24.3 uS
DCLK 33 MHz
Итак, число точек в строку = DE/(1/DCLK) = 801.9, с учетом моей погрешности измерения 800 точек.
Число строк = VS/HS = 525, что полностью соответствует выводу изображения с разрешением 800×480 точек.

Дисплей подключен по схеме 5-6-5 (5 бит на blue, 6 бит на green и 5 бит на red), т.е. используется всего 16 бит для отображение цветов это 65536 комбинаций.
Поэтому ореолы и артефакты на изображении будут присутствовать.

Усилитель, TDA7388, 4 x 45W

Аудиопроцессор CS2313 аналог TDA7313, часы реального времени на 8563

Питание построено на TD1507T5 и 78M09

Процессор который всем управляет от Allwinner Technology F1C500 ARM926EJ-S с памятью 64 мегабайта и boot загрузчиком в 25L6408E на 8 мегабайт.

Как это выглядит на задней металлической коробке

Как видим есть модификация и с поддержкой GPS

Ток потребления в режиме без ACC

7mA.
Во включенном состоянии с выключенным звуком

Китайская магнитола car mp5 player. Универсальная магнитола Car Player MP5 — обзор и характеристики. Технические характеристики Car Player MP5

Многих при покупке автомобиля не устраивает функциональность установленного в него головного устройства. Встает вопрос: какую магнитолу установить в автомобиль на замену штатной? Мы представляем бюджетный мультимедиа-центр форм-фактора 2DIN с большим сенсорным 7″ дисплеем. С установкой этой магнитолы вы за небольшие деньги получаете полный комплекс современных информационно-развлекательных функций.

Из основных функций — адаптированные для России радиоприемник FM, воспроизведение музыки и видео с USB, карт microSD и линейного входа, функция Handsfree, возможность управляемого воспроизведения музыки с вашего телефона через динамики автомобиля по Bluetooth без проводов.

Аппарат оснащен стандартным разъемом ISO, что позволяет подключать его к любому автомобилю разъем-в-разъем.

Технические характеристики:

Из особенностей управления звуком — 4 предустановки эквалайзера, режим тонкомпенсации
Есть возможность подключить и настроить по своему желанию штатное управление магнитолой на руле.

Общие характеристики мультимедиа-центра:

Гарантийный срок на товар 3 месяца.

Дополнительные изображения:

Изображения, представленные на фото, могут отличаться от реальных в зависимости от версии прошивки. Версия прошивки может меняться, это связано с постоянными работами производителя над улучшением эргономических и эксплуатационных параметров аппарата и не ухудшает представленных в описании свойств товара.

Сегодня мы бы хотели представить вашему вниманию двухдиновую автомагнитолу 7010B Car Audio MP5 Player, получившую под свое управление огромное количество функций и возможностей, что позволяет создать в своем автомобиле комфортную атмосферу не только для прослушивания любимых музыкальных композиций, но и смотреть видео ролики, пользоваться GPS и даже подключить к устройству свой смартфон. Давайте разберем все плюсы и минусы, и чуть ближе познакомимся с данным решением. Приступим.

Доступность

Установка

При установке появилось несколько проблем. Во-первых, в комплекте с магнитолой нет специальных болтиков для крепления на рамку для установки автомагнитолы. Во-вторых, этих же болтов не было и при покупке самой двухдиновой рамки. Решение нашли достаточно быстро, пришлось открутить по одному болту с самого устройства. Кроме того, отверстия проделанные в магнитоле под рамку не подошли. Но это не говорит о том, что такая проблема появится и при установке на другие авто. На всю установку у нас ушло приблизительно пол часа времени.

Обзор 2DIN магнитола 7010B с GearBest

Комплектация и цена

Характеристики

Внешний вид

На задней панели есть все необходимые разъемы, позволяющие подключить 7010B не только к обычным колонкам, но и к усилителю с сабвуфером. Плюс ко всему этому следует отметить наличие разъема для подключения GPS модуля и камеры заднего вида. На правой и левой грани устройства находятся отверстия для установки на автомобильную рамку. Жалко, что в комплекте нет болтиков для удобства.

На лицевой части устройства расположился сенсорный 7 дюймовый TFT дисплей с разрешением 440 x 240 точек. Из кнопок управления здесь расположился барабан для увеличения и уменьшения громкости, который также позволяет открыть меню настроек, кнопка включения питания/смены режимов и кнопки переключения треков. Тут же можно увидеть встроенный микрофон и USB/AUX/microSD разъемы. Порадовало то, что на лицевой части устройства также находится кнопка для возвращения к заводским настройкам, которая нажимается при помощи иголочки.

Кнопка включения и выключения устройства получила подсветку, которую также можно менять через меню устройства. Оптимальный цвет, как нам показалось, который не мешает глазам в ночное время суток — красный. Качество сборки отличное, нет никаких скрипов, зазоров, все выполнено на совесть. В этом плане разработчикам необходимо поставить большой плюсик.

Настройка

Для того, чтобы попасть в основное меню достаточно нажать на экране значок домика, который расположен на правом верхнем углу. Основные настройки частот, яркости экрана, баланс звука в колонках регулируются при помощи нажатия на барабан регулятора громкости.

Сенсор отлично реагирует на нажатия пальцами и что самое главное, дисплей не сильно пачкается, что не мало важно.

Функционал и возможности

Раз уж мы заговорили о возможности подключить свой смартфон к автомагнитоле, давайте продолжим данную тему. 7010B Bluetooth V2.0 Car Audio MP5 Player получил возможность принимать вызовы и даже звонить. Для удобства вы можете перекачать свои контакты на устройство, чтобы совершать вызовы напрямую через магнитолу. Да, было бы идеально, если разработчики добавили бы еще и голосовое управление, но это уже совсем другая история, ведь цена в данном случае сильно взлетит вверх. Собеседники слышат не так хорошо, встроенный микрофон не оправдал своих ожиданий, хотя собеседников слышно просто идеально.

Устройство позволяет смотреть фотографии, конечно, не многие пользователи будут пользоваться данной функцией, однако в этом есть свой плюс. Любую картинку можно использовать в качестве фона, к примеру, поставить значок вашего автомобиля, или фотографию своих близких людей.

В плюсы также можно добавить возможность смотреть различные фильмы и музыкальные клипы. Конечно, в дороге вам лучше не отвлекаться на это, но пассажирам будет чем себя порадовать во время длительных переездов. Порадовало то, что поддерживаются многие популярные форматы.

Есть еще одна небольшая приятная функция, на которую следует обратить внимание. Для того, чтобы воплотить ее в жизнь необходимо будет докупить GPS модуль, позволяющий вам получить еще и GPS-навигатор в устройство. Кроме того, вы еще можете подключить к устройству камеру заднего вида. Другими словами, если вы нацелены полностью апгрейдить ваш автомобиль, то такая возможность есть.

Если вы не любите скачивать музыку, подключаться через телефон, закачивать на носители различное видео, то для вас есть радио. Отличный вариант скрасить свое одиночество на городских дорогах. Удобный плеер позволяет сохранить множество радиостанций.

Итоги

Магнитола для установки в штатное место автомобиля. Идеально вписывается в дизайн приборной панели. Операционная система Windows CE 6 позволяет устанавливать программное обеспечение.

Экранное меню специально адаптировано для удобного управления в автомобиле. В ШГУ предусмотрены видео входы и выходы, для камеры заднего вида, тв-тюнера или, например, приставки!

Удобное и понятное меню настройки радиостанции моментально поможет вам найти вашу любимую автомобильную волну, так же вы оцените возможность настройки рабочего стола радиоприёмника в зависимости времени суток. Сделайте рабочий стол радио более читаемым в дневное время и не отвлекающим вас в ночное.

Интеллектуальная система включение камеры парковки. Теперь можно настроить так, что после выключение задней передачи, магнитола включит изображение с передней камеры на указанный период времени (от 1 секунды и более).

Отличительные особенности:

Гарантия производителя 1 год.

* в зависимости от модели магнитолы

Размер лицевой панели 178*100 — идеально подходит для установки в большинство ниссанов.

Функция EasyLink — возможность подключения к магнитоле мобильного телефона на платформе Android или iOS (iPhone) для вывода на дисплей магнитолы меню телефона.

Универсальная магнитола Car Player MP5 — обзор и характеристики. Универсальная магнитола Car Player MP5 — обзор и характеристики Электросхема автомагнитолы 7 din сак mp5 player

Универсальная магнитола Car Player MP5 — обзор и характеристики. Универсальная магнитола Car Player MP5 — обзор и характеристики Электросхема автомагнитолы 7 din сак mp5 player

Сообщение отредактировал elit1313 — 24.09.18, 21:23

А как STM прошить? В кз по 5 вольтам. Если менять на новый — что туда лить? Есть хорошая инструкция?

Сообщение отредактировал vovatlms — 20.08.19, 13:04

Магнитола, честно барахло. Звук хуже чем в стоявшем ранее хундае, цвета блёклые, есть настройки, но они толком ничего путного не дают. Как войти в систему не знаю, прод жлобит и не хочет говорить, а возможно и сам не знает. Навител на ней работает нормально. Громкая связь тоже работает.
Купил год назад, поставил пол года назад. Название » Podofo 9601G «. Как я понимаю буковка G означает наличие GPS. На данный момент скис экран, грешу на шлейф матрицы, но не уверен. При включении изображение вроде как появляется, но очень тусклое что-ли и секунд через 5-10 пропадает и на экране только полосы. Буду снимать и разбирать. Обратился к проду по поводу прошивки, но надежды нет. Разочаровался в этом устройстве не проработавшем и года.

Продолжение истории:
Прод прошивки не дал, да в принципе всё свелось к тому типа, а ты экран протирал, провода правильно подсоединил?
Ну да ладно, поломка оказалась в межплатном шлейфе. Кривые китайские ручёнки при монтаже сделали загиб на шлейфе и он в этом месте переломился. Благо эти шлейфы есть в продаже. Я покупал ТУТ.
Всё опять работает, Ура товарищи.

Сообщение отредактировал Blatt — 19.01.20, 00:57

Установка элементарна. Вытаскиваешь карту памяти, закидываешь на неё папку Navitel с программой для WinCE. Запускаешь навигацию, появится окно выбора файла программы, выбираем Navitel.exe. Всё, потом просто запускаем программу. Навигатор предложит закачать карты, просто закрываем программу, вытаскиваем карту памяти, после первого запуска появится папка NavitelContent, заходим в неё и в папку Maps копируем карты соответствующие установленной программе и лицензии. Вставляем карту памяти обратно в магнитолу, запускаем и радуемся.

Сообщение отредактировал Blatt — 03.04.20, 18:05

Магнитола с carplay 7001 MP5 (ее доработка)

Доброго времени суток вам, господа. Решил я как-то обновить акустику в своем авто. До этого у меня была установлена Alpine CDE-203Ri — ничего выдающегося в ней как такового нет (разве что родной bluetooth адаптер стоит конских денег). Но меня все посещала мысль о смене мафона.
Сначала выбор пал на магнитолы с андроид, но был опыт негативного пользования noname с 1G+16G. Хоть я там и поменял усилитель и постаил систему охлаждения, все равно было не очень. Далее я решил присмотреться к carplay, там все просто: подключил телефон и забыл. Главное — не забыть после окончания поездки. Выбор далее пал на Pioneer SPH-DA120. Там у нее высокая скорость работы, хорошая матрица по качеству изображения, но мне не нравились сенсорные кнопки и был у нее существенный недостаток: прошивка записывалась на microsd карту. Я могу ошибиться (!), прошу строго не судить. Так вот, если там карта памяти накрывалась, то нужно искать дамп прошивки — не катит такое. Далее присмотрел к sony xav-av100 либо xav-av1000. У них только внешние отличия как на лицо, больше ничего такого. Их плюсы: процессорный аудиокодек, могу ошибиться (!) — поправьте. Но блин, за 15к или 21к соотвественно с резистивным дисплеем, серьезно?! Нет, я все понимаю бренд sony, но неоправданно. И тут меня осенило поискать через youtube похожий вариант. На одном из видео ссылка человек рассказывает про данную магнитолу. Подумал, а почему не заказать? тем более за такую цену. Решился все-таки.

Покупка и внешний вид

Доработка

Что могу сказать о магнитоле:
плюсы
+ carplay и android auto (не тестировал);
+ хороший дисплей, но есть маленький нюансик (!) — видны совсем тоненькие полоски горизольные, как будто разветка монитора происходит, но это вглядываться;
+ есть наличие gps, отсюда на карту памяти закидываем навител
+ простота

Пока не разобрался, были нюансы маленькие ±
— пульт на руль, нет там инстукции как и что нажимать, но допереть думаю можно
— не тестировал навител;
— колодку ISO пришлось докупать, но она стоит копейки;
— нет информации об маркировках чипов, особенно процессор;
— доставка шла через СДЭК (боязно было за посылку, но все обошлось, продавец упаковал достаточно хорошов 3 слоя пупырки.

Минусы:
— резистивные дисплей, даже прошлый китайский noname был с емкостным тачем на 5 касаний, но фиг с этим, не часто придется нажимать;
— китайский tda7388 — сразу под замену, звук был очень ужасным;
— процессор ARK1668 прилично греется, устанавливайте сразу радиатор на термоклей.

Кому интересны все маркировки чипов:

плата carplay (вероятно)
— процессор: ARK1668 G171822238N
— память ОЗУ: NANYA NT5GB128M16IP-D1 6748962BEP
— микросхема 1: ARK7116 G152600340
— микросхема 2: ARK668E 1812 7AJP17489.000 QRH690.1

основная плата:
— микросхема 1: BD37033FV (стоит рядом с двумя конденсаторами, ближе к аудиоусилителю)
— микросхема 2: 19130 DDGS861-33E
— китайский аудиоусилитель tda7388 (заменен на tda7560).

Пароль на сервисное меню, но там можно изменить только логотип загрузки
112233

Спасибо, что прочитали мой пост, надеюсь он вам понравился, я расписал все как мог. Надеюсь, когда вы будете выбирать себе магнитолу, прочитаете данный пост, а дальше уже будете сами для себя делать выбор.
Напоминаю, что у продавца есть купон M3AATP54X5GW

4022D 4.1 дюймов Bluetooth автомобиля Радио MP5 плеер U диск Поддержка Реверсивный Камера

Доступность: На складе

Ai CAR FUN CARCAV Store Store

Для получения более полной информации о стоимости и сроках доставки 4022D 4.1 дюймов Bluetooth автомобиля Радио MP5 плеер U диск Поддержка Реверсивный Камера нажмите «Подробнее».

4022D 4.1 Inch Bluetooth Car Radio MP5 Player U Disk Support Reversing Camera Fast Charge Remote Control Car Audio MP5 Player

Russian friends note : you can track your order all the way ( via seller’ shipping method )

How to connect Bluetooth?

Product Features:

Specifications:

1. Item Type: Car Stereo Audio MP5 Player
2. Model: 4022D
3. Color: Black
4. Screen menu language: Chinese,English
5. Weight: about 620g
6. Working voltage: 12VDC
7. Mid frequency: 10.7MHz
8. Tuning range: 87.5-108MHz
9. Speaker impedance: 4ohm
10. Volume control: +/-8 dB (bass 10KHZ 100HZ)
11. Applicable sensitivity: 15dB
12. Signal to noise ratio: 50dB
13. Stereo separation degree: 30dB
14. Output power: 4 * 50W
15. Adopt 440 x 240 resolution

Package included:

1x Car Stereo Audio MP5 Player
2x Cable
1x Remote Control
1x Steering Wheel Remote Control
1x English Manual

Видео обзоры — 4022D 4.1 дюймов Bluetooth Aliexpress

Характеристики магнитолы car mp5 player. Универсальная магнитола Car Player MP5 — обзор и характеристики

На китайском сайте Бангуд продается интересный девайс для автолюбителей — Car Player MP5. Это универсальное электронное средство, которое может стать медиацентром каждого автомобиля. Стоимость продукта составляет всего 3900 рублей.

Продавец к моменту написания заметки уже реализовал почти 1200 экземпляров продукта и получил 88 положительных и благодарных отзывов. На данный момент на продукт предоставлена 19% скидка. Регулярная стоимость составляет 4800 рублей.

Что представляет собой Car Player MP5?

Прежде всего, это универсальный дисплей, с помощью которого водитель может слушать ФМ-радиостанции. Он также может подключать к устройству флэш-накопители, на которых может быть музыка или видеофайлы. Соответственно, можно слушать аудио-файлы в формате MP3 или же просматривать видео различных форматов.

У Car Player MP5 имеется свой Bluetooth, с помощью которого также можно просматривать различные видеоролики. К тому же на дисплей можно выводить изображение видеорегистратора и камер заднего вида, для более комфортного выезда задом.

Диагональ экрана составляет 7 дюймов. Это стандартная диагональ для подобных устройств в современных автомобилях. Тип дисплея TFT — сенсорный экран.

Устройство поддерживает возможность подключения беспроводного соединения через Bluetooth, а также дает возможность водителю разговаривать по телефону не занимая при этом его руку (функция называется Free hand).

Car Player MP5 поддерживает режим прослушивания радиостанций на самой популярной частоте — FM. По умолчанию, когда устройство включается, сразу же запускается радио. Это можно понять по характерному звучанию поиска радиостанций в прямом эфире и интерфейсу, с помощью которого можно выбирать ФМ-волну.

Диапазон частот начинается от 87.5 и заканчивается на отметке 108. Присутствует возможность автопоиска радиостанций, сохранения понравившихся частот.

Одной из отличных преимуществ плеера является возможность управлять им касаниями пальцами, потому что на нем установлен тач-скрин. Пользователь может движениями пальцев по экрану перемещаться по ФМ-волнам и выбирать нужные настройки. Это особенно удобно, когда в саолне темно и не видно физических регулировок и стиков.

В плеер-дисплей подключаются все устройства, поддерживающие формат AUX, то есть устройства с линейными аудио выходами.

Например, сюда можно подключить другой проигрыватель, и плеер будет выступать в роли передачи на колонки звука. Кроме того, этот плеер сможет усиливать аудиосигнал, поступающий с другого гаджета. Вот почему Car Player MP5 иногда называют магнитолой.

Кроме того, Car Player MP5 может принимать в себя USB накопитель, обычную флеш-карту, на которой может быть музыка пользователя и даже видеофайлы.

Порт здесь стандартный — 2.0. Для обладателей micro SD запоминающей карточки также приготовлен небольшой лоток, куда ее можно вставить с теми же медийными файлами.

Обратите внимание, что максимальный объем карточки, который будет корректно воспроизводиться плеером, составляет всего 32 гигабайта.

Технические характеристики Car Player MP5

Car Player MP5 также оснащен возможностью наблюдения за задним ходом автомобиля. Для этого на экран выводится картинка в реальном времени благодаря специальному кабелю, который подключается от камеры заднего вида к устройству. Это очень удобно, потому что на дисплее в этот момент отображаются точные графические направляющие движения автомобиля.

Это устройство также можно использовать в качестве часов, которые имеют двадцатичетырехчасовой формат отображения времени и даты. Это достаточно удобно, чтобы следить за временем в пути или не копаться в календаре.

На Car Player MP5 установлена красивая подсветка для кнопки питания. Это придает определенный шарм кабине автомобиля, наполняя переднюю часть его салона мягким и ярким светом.

Видео файлы, которые можно загружать при помощи USB флешки, micro SD карточки, а также Bluetooth проигрывается в разрешении 1080 пикселей. То есть пользователь может смотреть полноценное Full-HD качество на этом плеере.

Главное меню плеера содержит в себе восемь узлов — это радио, аудиофайлы, видеофайлы, фотографии, эксплорер, bluetooth, режим контроля линейного аудио, а также режим настроек проигрывателя.

Уровень звука можно регулировать при помощи спецального колпачка-крутилки, который расположен в самом центре плеера Car Player MP5. Под ним находится слот для вставки micro SD карты памяти. А еще ниже вы заметите AUX вход для аудио-устройств. Например, в качестве проигрывателя можно использовать свой смартфон. Для этого Car Player MP5 и телефон можно соединить при помощи специального аудио-кабеля, который идет в комплектации к плееру.

Водитель также сможет использовать Car Player MP5 в качестве зарядного устройства для своего телефона. Для этого под AUX входом имеется специальный разъем, в который подключается зарядный кабель смартфона. USB гнездо адаптировано под большинство моделей современных смартфонов. Поэтому у вас не возникнет проблем с зарядкой.

При заднем ходе автомобиля, пользователь будет не только видеть текущий ход машины, но еще и слышать соответствующие сигналы, которые оповещают его о том, насколько правильно он движется в данный момент.

Благодаря настройке аудио-микшера, можно увеличивать уровень средних, низких и высоких частот. Кроме того, можно выбирать сбалансированное звучание, электронное звучание, регулировать баланс между левым и правым аудиоканалами, а также фронтальный и тыльный баланс.

Здесь же можно настроить громкую связь, вернее, включить ее. А также набирать номера телефонов, тапая по соответствующим кнопкам с цифрами. Кроме того, если водитель ошибется в наборе цифры, ее можно удалить клавишей backspace, которая находится с правой стороны от набираемого номера.

Мы уже рассматривали с вами, что находится на фронтальной панели в нижней части (ниже колпачка для регулировки уровня звучания). Кстати, этот же колпачок отвечает за настройку басов, яркости и эквалайзера. Если нажать на него и подержать в течение нескольких секунд, то все эти настройки станут доступными и их можно будет отрегулировать простой прокруткой, не заходя в меню на дисплее.

На самом верху панели находится отверстие для микрофона. Под ним целая тройная качелька для перемотки музыки, верхняя кнопка перематывает плеер на предыдущую композицию. Нижняя на следующую. Между ними расположилась большая белая круглая копка для включения и выключения Car Player MP5.

Задняя панель Car Player MP5 напоминает аналогичную часть музыкального центра или домашнего кинотеатра. С левой стороны разъем для питания с перемычкой. В правой части гнезда для аудио и видео-входов и выходов. Гнезда для входа тыльной камеры расположены в крайнем правом ряду.

Обычная антенна для ФМ-радио находится возле входа CVBS (RCA) Input. GPS антенна находится в правой части плеера. Ее можно как подключать, так и отказаться от ее использования.

Размеры проигрывателя Car Player MP5. Высота составляет 103 миллиметра. Длина — 180 миллиметров. Инсталяционный корпус — 178 миллиметров. Размер панели — 100 миллиметров.

Комплектация Car Player MP5

Размер лицевой панели 178*100 — идеально подходит для установки в большинство ниссанов.

Функция EasyLink — возможность подключения к магнитоле мобильного телефона на платформе Android или iOS (iPhone) для вывода на дисплей магнитолы меню телефона.

Лечение суставов

Сайт про суставы

Автомагнитола car mp5 player инструкция на русском подключение

18.07.2018 admin Комментарии Нет комментариев

В самом начале нашей статьи определимся с понятием «китайские магнитолы», для того чтобы не возвращаться к нему впоследствии. Итак. На сегодняшний день вся аудио- и видеоэлектроника всеобще известных мировых брендов, предназначенная к установке в легковом и большегрузном автотранспорте, производится на вынесенных на территорию Китая производствах одноименных компаний. Таким образом, говоря Пионер, Сони и тому подобные названия, мы автоматически подразумеваем продукцию, выпущенную в КНР.

Схема

Китайские проигрыватели для легковых автомобилей

Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой.

Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества. По той причине, что китайские разработчики не утруждают себя техническим изменениями приборов, ограничиваясь, как мы уже сказали, изменением дизайна.

Третьим вариантом китайских проигрывателей можно назвать гаджеты непонятной марки и производства. От таких магнитол следует держаться подальше, так как, кроме неприятностей и потраченных впустую денег (несмотря на низкую цену), они вам ничего не принесут.

Резюмируя наше вступление, скажем. Большая часть присутствующего на современном рынке звуковоспроизводящего оборудования по своей природе является китайским, но разработанным и сертифицированным по общемировым стандартам известными компаниями. Соответственно процесс установки, подключения и эксплуатации этих гаджетов, а также дополнительно подключаемого оборудования единообразен (по моделям). И ничем не отличается от техники европейской (американской, японской) сборки (есть ли она вообще?).

Подключение 2 din через разъем ISO

Схема подключения китайской магнитолы типоразмера 2 din подробно описана в прилагаемой к ней эксплуатационной инструкции от производителя. Для облегчения монтажных работ на задней панели проигрывателя, как правило, находится необходимая маркировка всех узлов и соединений. В основном трудности у сталкивающихся впервые с установкой штатной или нестандартной магнитолы автолюбителей вызывает правильное присоединение электропроводки авто к приемнику.

Все работы по подключению автомагнитолы производятся через разъем ISO, который состоит из двух штекерных коробок – А и В (каждая содержит восемь контактных соединений) или одной объединенной коробки, где А — штекер силовых подключений магнитолы, В — отвечает за автомобильную акустику.

Стандартная схема подключения по проводам (распиновка) выглядит следующим образом.

Подключая автомагнитолу, очень важно не перепутать контактные группы проводов. Так как именно от них зависит качество звучания вашего оборудования. А зачастую и сохранность самой аппаратуры.

Камера заднего вида

О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.

По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:

В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.

Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.

Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.

Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.

Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».

Производим настройку картинки и расположения камеры.

Мультируль

Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.

Для осуществления данного подключения понадобятся:

Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.

Универсальная 2 din магнитола MP5 — Windows

Универсальная 2 din магнитола MP5

AVI, MP4, FLV, PMP, RM, RMVB, MPG и другие форматы

Современный рынок автомагнитол пестрит разнообразием ассортимента. Магнитола 7010b сильно отличается по стоимости своих сверстников и имеет ряд преимуществ описанных ниже.

К 2 din магнитоле можно подключать разнообразные устройства разного рода. То есть, на неё может выводиться изображение с камеры заднего вида, подключатся с телефона посредством Bluetooh, так же можно переводить изображение телефона на дисплей магнитолы. В связи с этим подобные устройства очень популярны.

Характеристики 2din магнитол

Универсальная 2 din магнитола обладает характеристиками, которые понравятся любому водителю, проводящему хотя бы несколько часов в день в своём автомобиле. Например, есть возможность подключаться к любому устройству, такому, как планшет или телефон. Можно переключить его на громкую связь, что избавит от необходимости дополнительной покупки bluetooth-гарнитуры.

Ещё, тут есть USB и SD разъем, это дает возможность записывать аудио и просматривать видео файлы с разных носителей. Устройство без проблем читает современные файлы, фильмы, музыку, записанные на планшет, телефон, iPod. Любые данные передаются со скоростью 800MHz, что довольно неплохо для современной аппаратуры.

Также, наверняка порадует низкая цена. Ваше приобретение прослужит длительное время без каких-либо поломок и неисправностей.

Магнитола car mp5 player

Бит

Группа: Пользователи
Сообщений: 2
Регистрация: 9.6.2011
Пользователь №: 38045
Спасибо сказали: 0 раз

Опыт работы с ПК: 15

Описание проблемы:
Пришел плеер от продавца с ebay, на внутренней памяти записаны несколько демо песен и видео.
Они проигрываются без проблем, втыкаю SD карту с записанными песнями, они тоже определяются плеером без проблем и проигрываются.
Т.е. казалось-бы отличный плеер, но. когда я подключил плеер по USB, на плеере появилась надпись что идет работа в режиме USB,
(плеер по USB нормально заряжается), компьютер определил 3 диска:

Но при этом, размер всех дисков 0, файловая система неизвестна, и файлов на них невидно.
Втыкание-вынимание SD карты не влияет на обнаружение файлов.
выглядит это так (см скриншоты):

Т.е. получается что я не могу с компьютера воспользоваться внутренней памятью 2Гб, и использовать в качестве SD картридера.
Продавец посоветовал запустить SPDA_MP.exe:
результат см на скриншоте:

in log files:
Device1.log
Error: W1: Device create or open failed!
Error: W2: Unknow solution,please examine flash!

Device2.log
Error: W2: Unknow solution,please examine flash!

Total.log
Download Number: 0
Success Time: 0
Success Rate: 0/100
Failure Time: 0
Failure Rate: 0/100
Error Record:
0. W1: Device create or open failed!
0. W2: Unknow solution,please examine flash!
0. W2: Unknow solution,please examine flash!

Описание плеера
На плеере надпись CAR MP5 PLAYER, выглядит как на фото из этой темы.

Схема и разводка платы очень похожа на эту:
SPDA2360A_2.4TFT_V1.O_SCH.rar ( 396.95 килобайт ) Кол-во скачиваний: 583

Чипы:
Flash 2Gb: 29F16G08MAA

какие-то другие микросхемы, маркировку плохо разглядел но вроде:
S6001SP8 и B1040CTT

Вот SPDA_MP:
MP5_SPDA2360A_2.4TFT_V1.O.rar ( 3.71 мегабайт ) Кол-во скачиваний: 652

mp_V7.01.1.rar ( 496.76 килобайт ) Кол-во скачиваний: 543
